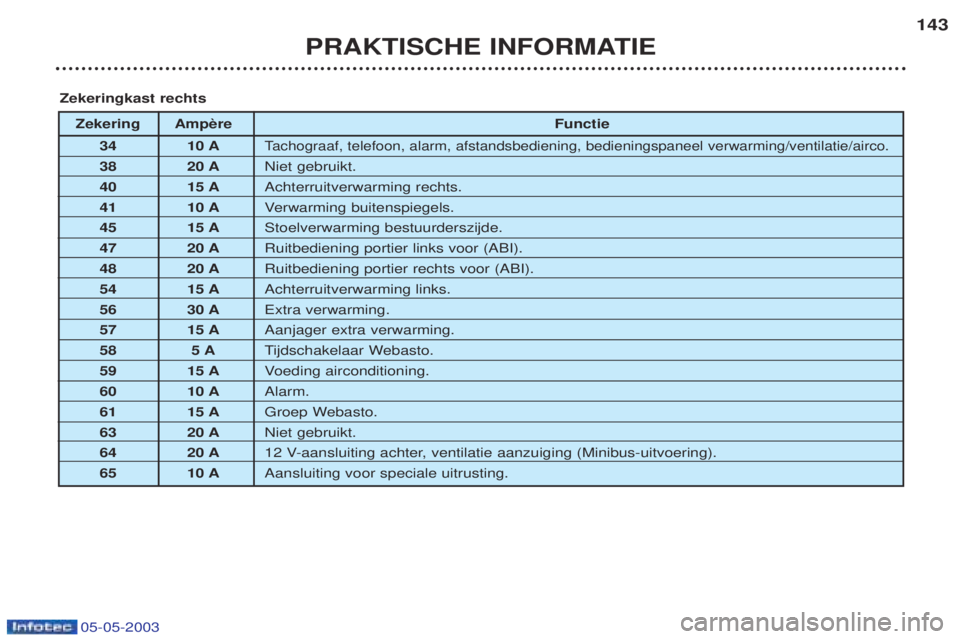

PRAKTISCHE INFORMATIE143
Zekering
Functie
34 10 A
T achograaf, telefoon, alarm, afstandsbediening, bedieningspaneel verwarming/ventilatie/airco.
38 20 A Niet gebruikt.
40 15 A Achterruitverwarming rechts.
41 10 A Verwarming buitenspiegels.
45 15 A Stoelverwarming bestuurderszijde.
47 20 A Ruitbediening portier links voor (ABI).
48 20 A Ruitbediening portier rechts voor (ABI).
54 15 A Achterruitverwarming links.
56 30 A Extra verwarming.
57 15 A Aanjager extra verwarming.
58 5 A Tijdschakelaar Webasto.
59 15 A Voeding airconditioning.
60 10 A Alarm.
61 15 A Groep Webasto.
63 20 A Niet gebruikt.
64 20 A 12 V-aansluiting achter, ventilatie aanzuiging (Minibus-uitvoering).
65 10 A Aansluiting voor speciale uitrusting.
Zekeringkast rechts

05-05-2003
PRAKTISCHE INFORMATIE
146
ACCU Laden met behulp van een acculader: -
maak de accupoolklemmen los,
- volg de aanwijzingen van de fabrikant op de acculader,
- sluit de accukabels weer aan, te beginnen met de (-) kabel,
- controleer of de accupolen en de klemmen schoon zijn. Indien ze bedekt zijn met een (witte of groene) oxidatielaag, neem dan de accukabels los en reinigde polen en de klemmen.
Starten met een hulpaccu: - sluit eerst de rode kabel aan op de (+) polen van de beide accu's,
- sluit de groene of zwarte kabel op de (-) pool van de hulpaccu aan,
- sluit het andere uiteinde van de groene of zwarte kabel op een zo ver mogelijk van de accu verwijderd massapunt van de te starten auto aan.
Stel de startmotor in werking en start de motor. W acht tot de motor stationair draait en neem dan de kabels los.
-Maak de accupool- klemmen niet los bij
draaiende motor.
- Laad de accu niet op zonder deaccukabels los te nemen.
- Zet, elke keer nadat de accuka-
bels weer zijn aangesloten, het
contact AAN en wacht 1 minuut
alvorens de motor te starten,zodat de elektronische syste-
men ge•nitialiseerd kunnen wor-
den. Raadpleeg uw PEUGEOT-
servicepunt als er zich na deze
handeling toch nog problemenv oordoen.
Het is raadzaam de accu los te koppelen als uw auto langer dan een maand buiten gebruik is.

05-05-2003
PRAKTISCHE INFORMATIE147
AUTORADIO MONTEREN Uw auto is af fabriek voorzien van een radiovoorbereiding onder hetbergvak met: Ð
dakantenne.
Ð coaxiale antennekabel.
Ð basisontstoring.
Ð bedrading voor luidsprekers v——r (dashboard).
Ð bedrading voor luidsprekers in deportieren.
Ð bedrading voor luidsprekers achter(Minibus).
Ð2 stekkers (8-polig). INBOUWEN VANLUIDSPREKERS Er is ruimte voor het inbouwen van: V
oor:
Ð luidsprekers met een diameter van 165 mm in de voorportieren.
Ð luidsprekers met een diameter van100 mm in het dashboard.
Achter (Minibus): Ð luidsprekers met een diameter van 165 mm in de zijpanelen (2e zitrij).
Ð luidsprekers met een diameter van100 mm in de achterstijlen.
Raadpleeg uw PEUGEOT-service-punt. A1 : Ð
A2 : Ð
A3 : Ð
A4 : (+) Accessoires
A5 : Ð
A6 : (+) Parkeerlicht
A7 : (+) Constant
A8 : Massa
B1 : Ð
B2 : Ð
B3 : (+) Luidspreker rechts voor
B4 : (-) Luidspreker rechts voor
B5 : (+) Luidspreker links voor
B6 : (Ð) Luidspreker links voor
B7 : Ð
B8 : Ð

05-05-2003
SLEPEN VAN UW AUTO Zonder takelen (4 wielen op de grond) Gebruik hiervoor altijd een sleepstang.
Het sleepoog bevindt zich zowel voor als achter onder de bumper. Getakeld (2 wielen op de grond)
Het professioneel takelen van de wagen geniet de voorkeur.Bijzonderheden automatische transmissie Bij het slepen van de auto, zonder takelen, moet aan de volgende voor-waarden voldaan worden: -
Zet de selectiehendel in de stand N.
- Rijd met een snelheid van maxi- maal 50 km/h en sleep de autoover een afstand van hoogstens50 km.
-V oeg geen extra vloeistof toe aan
de automatische transmissie.
PRAKTISCHE INFORMATIE
148
Bij het slepen van de auto met stilstaande motor zijnde rembekrachtiging en destuurbekrachtiging uitge-schakeld.

05-05-2003
TREKKEN VAN EEN AANHANGER Gebruik uitsluitend een door
PEUGEOT goedgekeurde trekhaak. Laat een trekhaak alleen door een
PEUGEOT-servicepunt monteren. Uw auto is hoofdzakelijk bedoeld voor het vervoer van personen enbagage, maar is tevens geschikt
voor het trekken van een aanhanger. Het rijden met een aanhanger heeft veel invloed op het rijgedrag van deauto en vergt daarom extra aandacht
van de bestuurder. Door een geringere luchtdichtheid nemen de prestaties van de motor afals men op grotere hoogte boven de
zeespiegel komt. Trek boven de1000 m 10% van het maximum aan-hangergewicht af en herhaal dit voorelke volgende 1000 m.Adviezen Gewichtsverdeling:
verdeel het
gewicht in de caravan/aanhanger gelijkmatig en houd u aan de toege-stane kogeldruk. Koeling: het trekken van een aan-
hanger op een helling veroorzaakt een hogere koelvloeistoftempera-
tuur. De koelventilator wordt elektrisch bediend en is niet afhankelijk van hetmotortoerental. Gebruik daarom een zo hoog moge- lijke versnelling om het toerental tebeperken en pas uw snelheid aan. Het maximum aanhangergewicht is afhankelijk van het hellingspercenta-ge en de temperatuur van de buiten-lucht. Let in elk geval goed op de aanwij- zing van de koelvloeistoftempera-
tuurmeter. Als het verklikkerlampje van de koelvloeistoftemperatuur gaat bran-den, stop dan zo snel mogelijk en zetde motor af. Banden:
controleer de bandenspan-
ning van de auto en de aanhangeren breng deze indien nodig op dejuiste waarde. Remmen: het trekken van een aan-
hanger vergroot de remweg.V erlichting: controleer de verlichting
van de aanhanger.Zijwind: houd er rekening mee dat
de zijwindgevoeligheid van de auto groter is.
PRAKTISCHE INFORMATIE 149

05-05-2003
PRAKTISCHE INFORMATIE
150

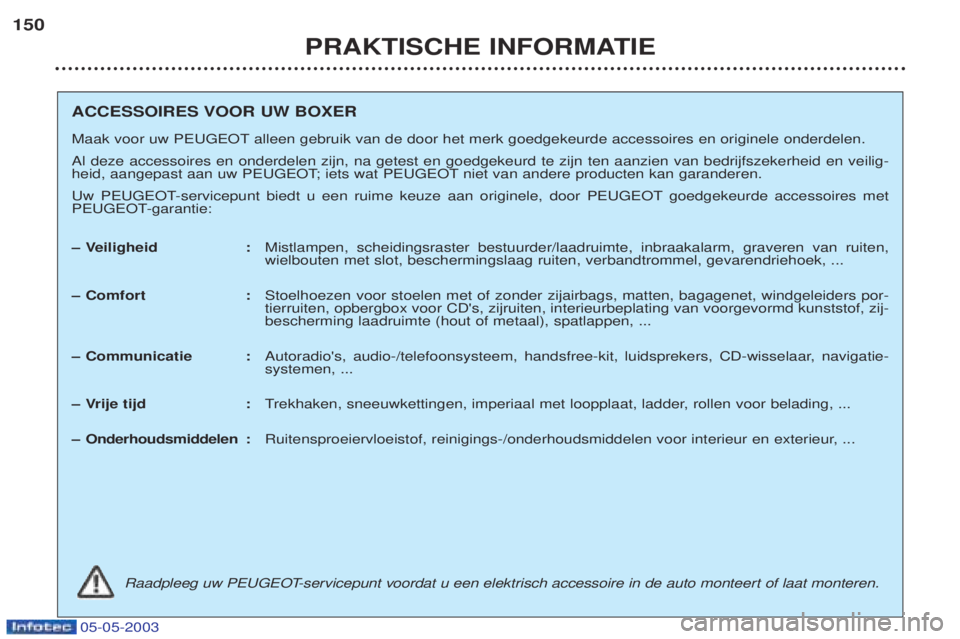

ACCESSOIRES VOOR UW BOXER
Maak voor uw PEUGEOT alleen gebruik van de door het merk goedgekeurde accessoires en originele onderdelen. Al deze accessoires en onderdelen zijn, na getest en goedgekeurd te zijn ten aanzien van bedrijfszekerheid en veilig-
heid, aangepast aan uw PEUGEOT; iets wat PEUGEOT niet van andere producten kan garanderen.
Uw PEUGEOT-servicepunt biedt u een ruime keuze aan originele, door PEUGEOT goedgekeurde accessoires met
PEUGEOT-garantie: ÐV
eiligheid : Mistlampen, scheidingsraster bestuurder/laadruimte, inbraakalarm, graveren van ruiten, wielbouten met slot, beschermingslaag ruiten, verbandtrommel, gevarendriehoek, ...
Ð Comfort : Stoelhoezen voor stoelen met of zonder zijairbags, matten, bagagenet, windgeleiders por-tierruiten, opbergbox voor CD's, zijruiten, interieurbeplating van voorgevormd kunststof, zij-bescherming laadruimte (hout of metaal), spatlappen, ...
Ð Communicatie : Autoradio's, audio-/telefoonsysteem, handsfree-kit, luidsprekers, CD-wisselaar, navigatie-systemen, ...
ÐV rije tijd : Trekhaken, sneeuwkettingen, imperiaal met loopplaat, ladder, rollen voor belading, ...
Ð Onderhoudsmiddelen : Ruitensproeiervloeistof, reinigings-/onderhoudsmiddelen voor interieur en exterieur, ...
Raadpleeg uw PEUGEOT-servicepunt voordat u een elektrisch accessoire in de auto monteert of laat monteren.

05-05-2003
TECHNISCHE GEGEVENS151
Handgeschakeld
(5 versnellingen)
BENZINEMOTOREN
MOTOREN
2 liter injectie
Cilinderinhoud (cm 3
) 1998
Maximum vermogen 80
EEG-norm (kW) T oerental bij maximum 5 500
vermogen (omw/min)
Maximum koppel EEG-norm (Nm)168
T oerental bij maximum
koppel (omw/min) 3 400
Brandstof Loodvrij
INHOUD OLIECARTER (in liter) Motor (met filter) 4,75
V ersnellingsbak - differentieel
UITVOERINGEN: T
ype variant uitvoering
VERSNELLINGSBAK

05-05-2003

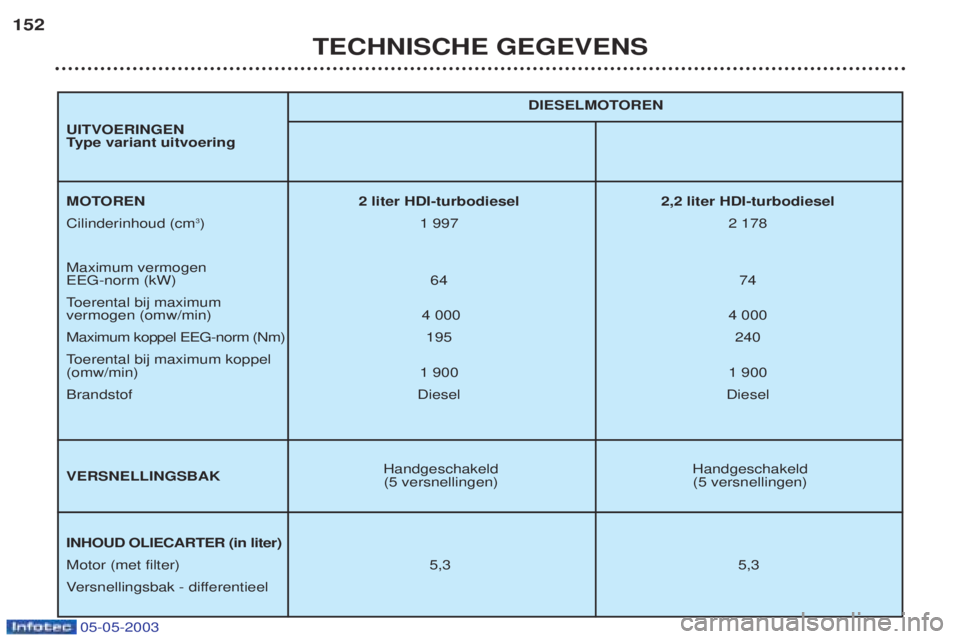

TECHNISCHE GEGEVENS
152
Handgeschakeld Handgeschakeld
(5 versnellingen) (5 versnellingen) DIESELMOTOREN
MOTOREN 2 liter HDI-turbodiesel 2,2 liter HDI-turbodiesel Cilinderinhoud (cm
3
)1 997 2 178
Maximum vermogen EEG-norm (kW) 6474
T oerental bij maximum
vermogen (omw/min) 4 000 4 000
Maximum koppel EEG-norm (Nm) 195 240
T oerental bij maximum koppel
(omw/min) 1 9001 900
Brandstof DieselDiesel
INHOUD OLIECARTER (in liter)
Motor (met filter) 5,3 5,3
V ersnellingsbak - differentieel
UITVOERINGEN T
ype variant uitvoering
VERSNELLINGSBAK

05-05-2003

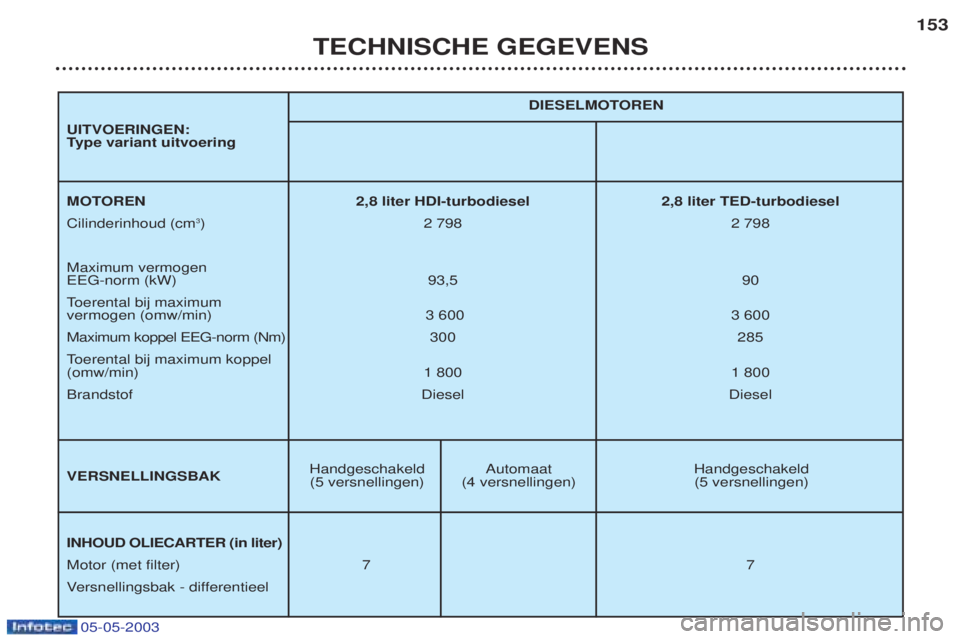

TECHNISCHE GEGEVENS153
Handgeschakeld Automaat Handgeschakeld
(5 versnellingen) (4 versnellingen) (5 versnellingen) DIESELMOTOREN
MOTOREN 2,8 liter HDI-turbodiesel 2,8 liter TED-turbodiesel Cilinderinhoud (cm
3
)2 798 2 798
Maximum vermogen
EEG-norm (kW) 93,5 90
T oerental bij maximum
vermogen (omw/min) 3 600 3 600
Maximum koppel EEG-norm (Nm) 300 285
T oerental bij maximum koppel
(omw/min) 1 8001 800
Brandstof DieselDiesel
INHOUD OLIECARTER (in liter)
Motor (met filter) 7 7
V ersnellingsbak - differentieel
UITVOERINGEN: T
ype variant uitvoering
VERSNELLINGSBAK

05-05-2003

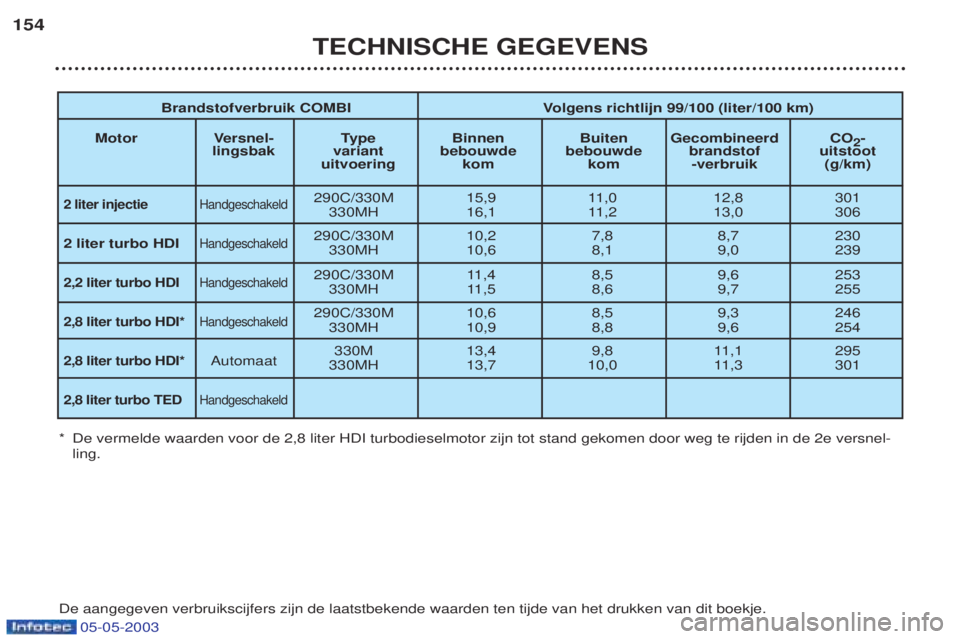

TECHNISCHE GEGEVENS
154
Brandstofverbruik COMBI Volgens richtlijn 99/100 (liter/100 km)
Motor Versnel- Type Binnen Buiten Gecombineerd CO 2-
lingsbak variant bebouwde bebouwde brandstof uitstoot uitvoering kom kom -verbruik (g/km)
2 liter injectieHandgeschakeld
2 liter turbo HDIHandgeschakeld
2,2 liter turbo HDIHandgeschakeld
2,8 liter turbo HDI*Handgeschakeld
2,8 liter turbo HDI*Automaat
2,8 liter turbo TEDHandgeschakeld
*De vermelde waarden voor de 2,8 liter HDI turbodieselmotor zijn tot stand gekomen door weg te rijden in de 2e versnel- ling.
De aangegeven verbruikscijfers zijn de laatstbekende waarden ten tijde van het drukken van dit boekje. 290C/330M 10,2 7,8 8,7 230
330MH 10,6 8,1 9,0 239
290C/330M 15,9 11,0 12,8 301
330MH 16,1 11,2 13,0 306
290C/330M 11,4 8,5 9,6 253 330MH 11,5 8,6 9,7 255
290C/330M 10,6 8,5 9,3 246 330MH 10,9 8,8 9,6 254
330M 13,4 9,8 11,1 295
330MH 13,7 10,0 11,3 301
