05-05-2003
Minimum
Ověřte hladinu ruční měrkou a dolij-
te olej. Zobrazený stav je platný,
pouze když je vozidlo ve vodorovné
poloze a motor je zastaven déle než
10 minut.
Závada: měřič minimální hladiny oleje
Blikání segmentů signalizuje poruchu
funkce ukazatele nebo nedostatekoleje.
Nebezpečí poškození motoru.
Obraťte se na servis PEUGEOT.
Závada: měřič maximální
hladiny oleje
Blikání čtverečků signalizuje poruchu
funkce ukazatele nebo hladinu oleje
přesahující maximum.
Nebezpečí poškození motoru.
Obraťte se na servis PEUGEOT.

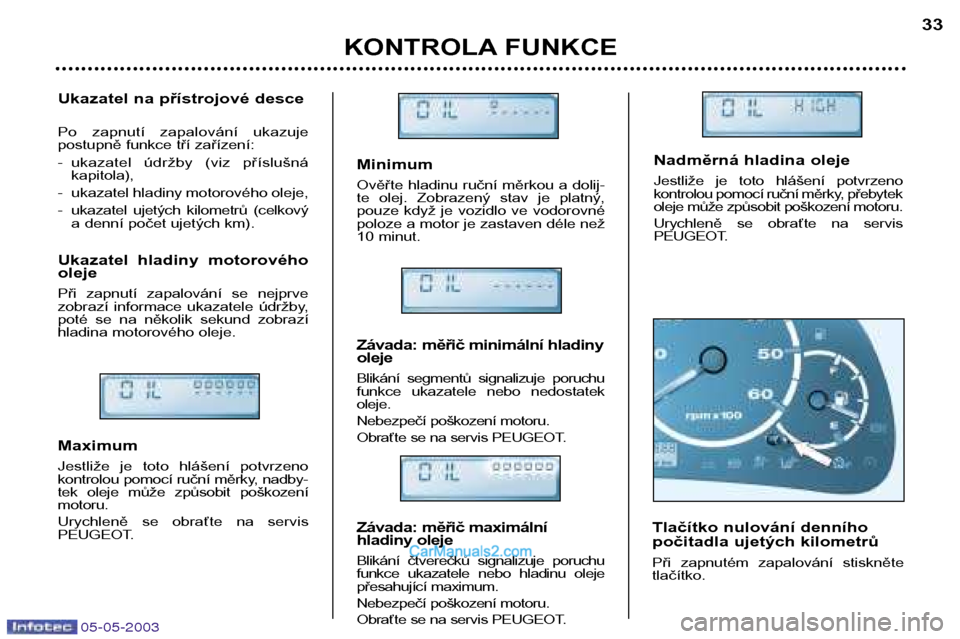

KONTROLA FUNKCE33
Ukazatel na přístrojové desce
Po zapnutí zapalování ukazuje
postupně funkce tří zařízení:
- ukazatel údržby (viz příslušná
kapitola),
- ukazatel hladiny motorového oleje,
- ukazatel ujetých kilometrů (celkový a denní počet ujetých km).
Ukazatel hladiny motorového oleje
Při zapnutí zapalování se nejprve
zobrazí informace ukazatele údržby,
poté se na několik sekund zobrazí
hladina motorového oleje. Maximum
Jestliže je toto hlášení potvrzeno
kontrolou pomocí ruční měrky, nadby-
tek oleje může způsobit poškozenímotoru.
Urychleně se obraťte na servis
PEUGEOT. Tlačítko nulování denního
počitadla ujetých kilometrů
Při zapnutém zapalování stiskněte tlačítko.Nadměrná hladina oleje
Jestliže je toto hlášení potvrzeno
kontrolou pomocí ruční měrky, přebytek
oleje může způsobit poškození motoru.
Urychleně se obraťte na servis
PEUGEOT.
Page 32 of 180
05-05-2003

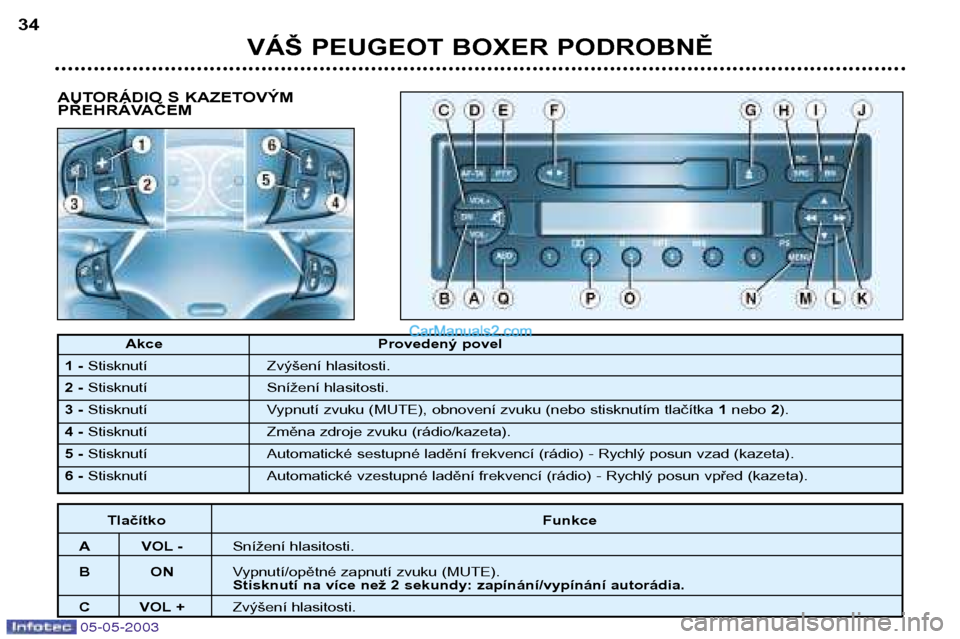

AUTORÁDIO S KAZETOVÝM
PŘEHRÁVAČEM
VÁŠ PEUGEOT BOXER PODROBNĚ
34
Akce Provedený povel
1- Stisknutí Zvýšení hlasitosti.
2 - Stisknutí Snížení hlasitosti.
3 - Stisknutí Vypnutí zvuku (MUTE), obnovení zvuku (nebo stisknutím tlačítka 1nebo 2).
4 - Stisknutí Změna zdroje zvuku (rádio/kazeta).
5 - Stisknutí Automatické sestupné ladění frekvencí (rádio) - Rychlý posun vzad (kazeta).
6 - Stisknutí Automatické vzestupné ladění frekvencí (rádio) - Rychlý posun vpřed (kazeta).
Tlačítko Funkce
A VOL - Snížení hlasitosti.
BO NVypnutí/opětné zapnutí zvuku (MUTE).
Stisknutí na více než 2 sekundy: zapínání/vypínání autorádia.
C VOL + Zvýšení hlasitosti.
Page 33 of 180
05-05-2003

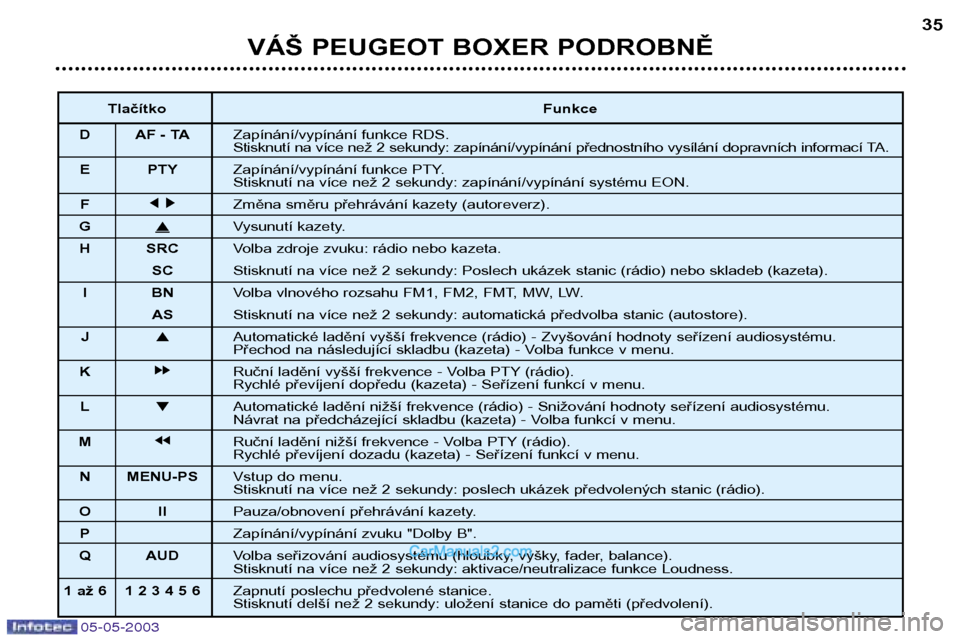

VÁŠ PEUGEOT BOXER PODROBNĚ35
Tlačítko Funkce
D AF - TA Zapínání/vypínání funkce RDS.
Stisknutí na více než 2 sekundy: zapínání/vypínání přednostního vysílání dopravních informací TA.
E PTY Zapínání/vypínání funkce PTY.
Stisknutí na více než 2 sekundy: zapínání/vypínání systému EON.
F j
j k k
Změna směru přehrávání kazety (autoreverz).
G
Vysunutí kazety.
H SRC Volba zdroje zvuku: rádio nebo kazeta.
SC Stisknutí na více než 2 sekundy: Poslech ukázek stanic (rádio) nebo skladeb (kazeta).
IB NVolba vlnového rozsahu FM1, FM2, FMT, MW, LW.
AS Stisknutí na více než 2 sekundy: automatická předvolba stanic (autostore).
J Automatické ladění vyšší frekvence (rádio) - Zvyšování hodnoty seřízení audiosystému.
Přechod na následující skladbu (kazeta) - Volba funkce v menu.
K kk Ruční ladění vyšší frekvence - Volba PTY (rádio).
Rychlé převíjení dopředu (kazeta) - Seřízení funkcí v menu.
L Automatické ladění nižší frekvence (rádio) - Snižování hodnoty seřízení audiosystému.
Návrat na předcházející skladbu (kazeta) - Volba funkcí v menu.
M jj Ruční ladění nižší frekvence - Volba PTY (rádio).
Rychlé převíjení dozadu (kazeta) - Seřízení funkcí v menu.
N MENU-PS Vstup do menu.
Stisknutí na více než 2 sekundy: poslech ukázek předvolených stanic (rádio).
OI IPauza/obnovení přehrávání kazety.
P Zapínání/vypínání zvuku "Dolby B".
Q AUD Volba seřizování audiosystému (hloubky, výšky, fader, balance).
Stisknutí na více než 2 sekundy: aktivace/neutralizace funkce Loudness.
1 až 6 1 2 3 4 5 6 Zapnutí poslechu předvolené stanice.
Stisknutí delší než 2 sekundy: uložení stanice do paměti (předvolení).
Page 34 of 180
05-05-2003

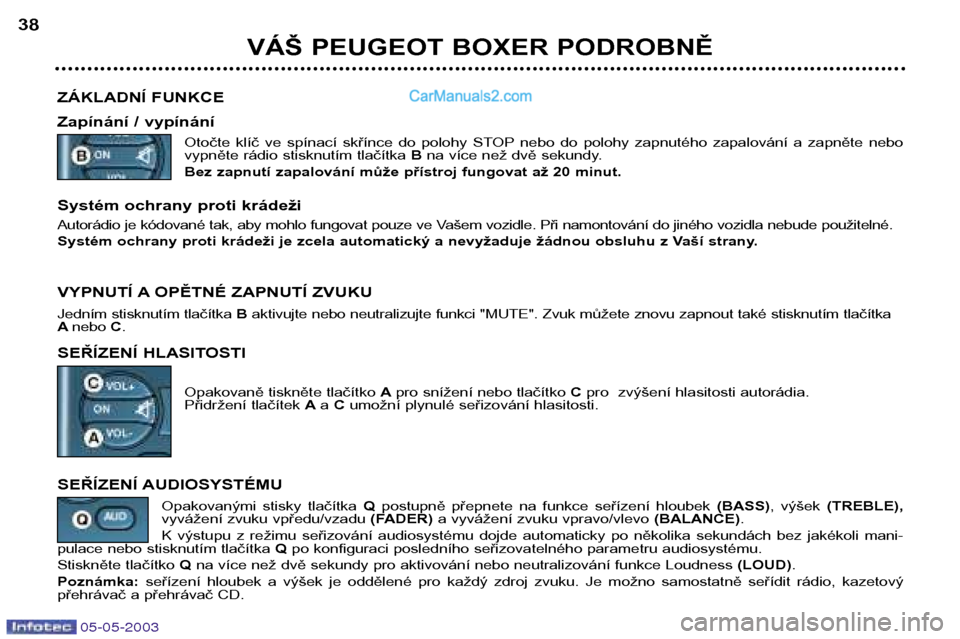

VÁŠ PEUGEOT BOXER PODROBNĚ
38
ZÁKLADNÍ FUNKCE
Zapínání / vypínání Otočte klíč ve spínací skřínce do polohy STOP nebo do polohy zapnutého zapalování a zapněte nebo
vypněte rádio stisknutím tlačítka Bna více než dvě sekundy.
Bez zapnutí zapalování může přístroj fungovat až 20 minut.
Systém ochrany proti krádeži
Autorádio je kódované tak, aby mohlo fungovat pouze ve Vašem vozidle. Při namontování do jiného vozidla nebude použitelné.
Systém ochrany proti krádeži je zcela automatický a nevyžaduje žádnou obsluhu z Vaší strany.
VYPNUTÍ A OPĚTNÉ ZAPNUTÍ ZVUKU
Jedním stisknutím tlačítka B aktivujte nebo neutralizujte funkci "MUTE". Zvuk můžete znovu zapnout také stisknutím tlačítka
A nebo C.
SEŘÍZENÍ HLASITOSTI
Opakovaně tiskněte tlačítko Apro snížení nebo tlačítko C pro zvýšení hlasitosti autorádia.
Přidržení tlačítek Aa C umožní plynulé seřizování hlasitosti.
SEŘÍZENÍ AUDIOSYSTÉMU Opakovanými stisky tlačítka Qpostupně přepnete na funkce seřízení hloubek (BASS), výšek (TREBLE),
vyvážení zvuku vpředu/vzadu (FADER) a vyvážení zvuku vpravo/vlevo (BALANCE).
K výstupu z režimu seřizování audiosystému dojde automaticky po několika sekundách bez jakékoli mani-
pulace nebo stisknutím tlačítka Q po konfiguraci posledního seřizovatelného parametru audiosystému.
Stiskněte tlačítko Q na více než dvě sekundy pro aktivování nebo neutralizování funkce Loudness (LOUD).
Poznámka: seřízení hloubek a výšek je oddělené pro každý zdroj zvuku. Je možno samostatně seřídit rádio, kazetový
přehrávač a přehrávač CD.
Page 35 of 180
05-05-2003
VÁŠ PEUGEOT BOXER PODROBNĚ39

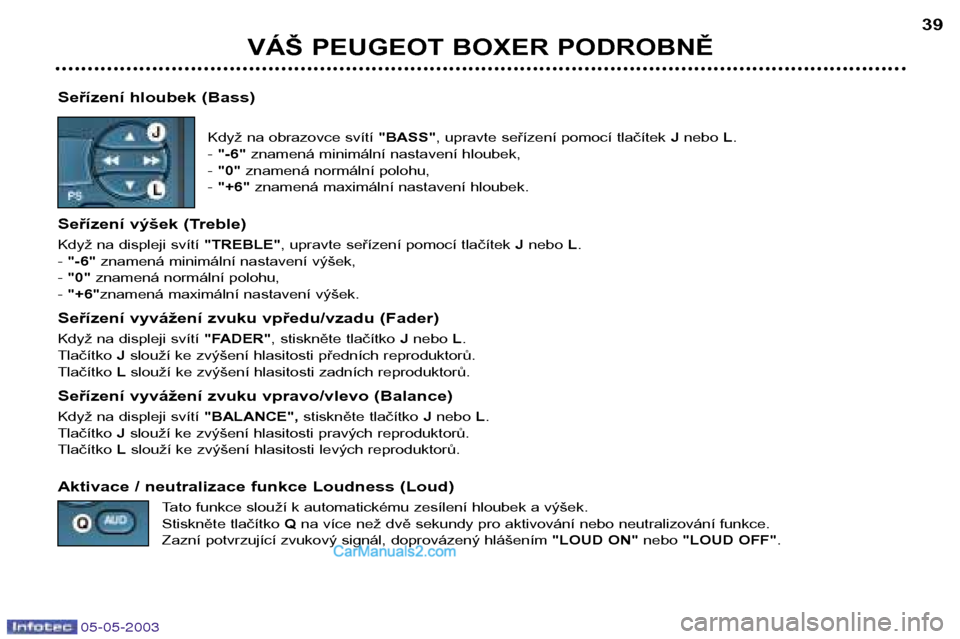

Seřízení hloubek (Bass) Když na obrazovce svítí "BASS", upravte seřízení pomocí tlačítek J nebo L.
- "-6" znamená minimální nastavení hloubek,
- "0" znamená normální polohu,
- "+6" znamená maximální nastavení hloubek.
Seřízení výšek (Treble)
Když na displeji svítí "TREBLE", upravte seřízení pomocí tlačítek J nebo L.
- "-6" znamená minimální nastavení výšek,
- "0" znamená normální polohu,
- "+6" znamená maximální nastavení výšek.
Seřízení vyvážení zvuku vpředu/vzadu (Fader)
Když na displeji svítí "FADER", stiskněte tlačítko J nebo L.
Tlačítko J slouží ke zvýšení hlasitosti předních reproduktorů.
Tlačítko Lslouží ke zvýšení hlasitosti zadních reproduktorů.
Seřízení vyvážení zvuku vpravo/vlevo (Balance)
Když na displeji svítí "BALANCE", stiskněte tlačítko J nebo L.
Tlačítko Jslouží ke zvýšení hlasitosti pravých reproduktorů.
Tlačítko Lslouží ke zvýšení hlasitosti levých reproduktorů.
Aktivace / neutralizace funkce Loudness (Loud) Tato funkce slouží k automatickému zesílení hloubek a výšek.
Stiskněte tlačítko Q na více než dvě sekundy pro aktivování nebo neutralizování funkce.
Zazní potvrzující zvukový signál, doprovázený hlášením "LOUD ON"nebo "LOUD OFF" .
Page 36 of 180
05-05-2003

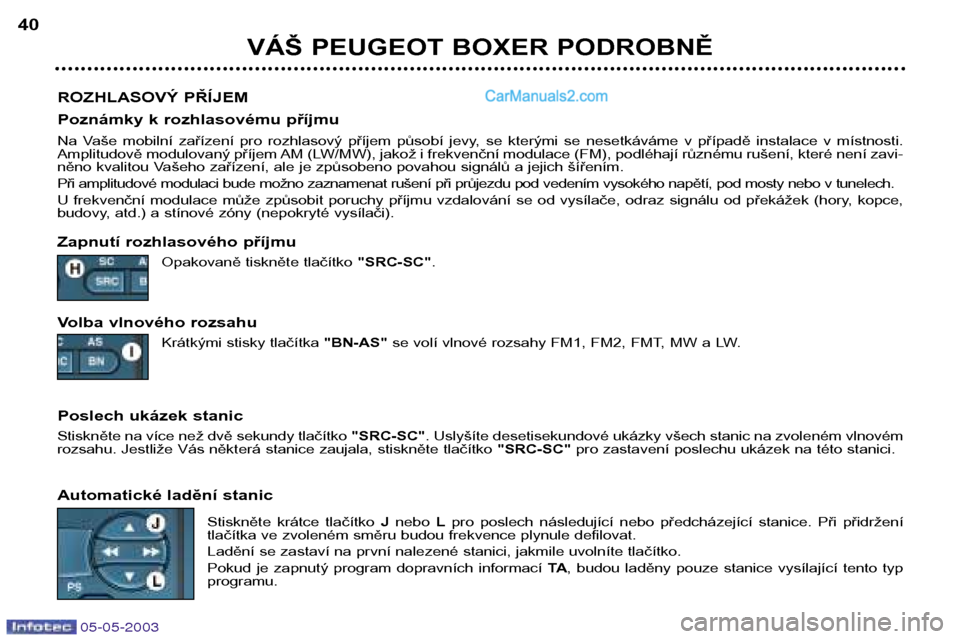

VÁŠ PEUGEOT BOXER PODROBNĚ
40
ROZHLASOVÝ PŘÍJEM
Poznámky k rozhlasovému příjmu
Na Vaše mobilní zařízení pro rozhlasový příjem působí jevy, se kterými se nesetkáváme v případě instalace v místnosti.
Amplitudově modulovaný příjem AM (LW/MW), jakož i frekvenční modulace (FM), podléhají různému rušení, které není zavi-
něno kvalitou Vašeho zařízení, ale je způsobeno povahou signálů a jejich šířením.
Při amplitudové modulaci bude možno zaznamenat rušení při průjezdu pod vedením vysokého napětí, pod mosty nebo v tunelech.
U frekvenční modulace může způsobit poruchy příjmu vzdalování se od vysílače, odraz signálu od překážek (hory, kopce,
budovy, atd.) a stínové zóny (nepokryté vysílači).
Zapnutí rozhlasového příjmu Opakovaně tiskněte tlačítko "SRC-SC".
Volba vlnového rozsahu Krátkými stisky tlačítka "BN-AS"se volí vlnové rozsahy FM1, FM2, FMT, MW a LW.
Poslech ukázek stanic
Stiskněte na více než dvě sekundy tlačítko "SRC-SC". Uslyšíte desetisekundové ukázky všech stanic na zvoleném vlnovém
rozsahu. Jestliže Vás některá stanice zaujala, stiskněte tlačítko "SRC-SC" pro zastavení poslechu ukázek na této stanici.
Automatické ladění stanic Stiskněte krátce tlačítko J nebo Lpro poslech následující nebo předcházející stanice. Při přidržení
tlačítka ve zvoleném směru budou frekvence plynule defilovat.
Ladění se zastaví na první nalezené stanici, jakmile uvolníte tlačítko.
Pokud je zapnutý program dopravních informací TA, budou laděny pouze stanice vysílající tento typ
programu.
Page 37 of 180
05-05-2003

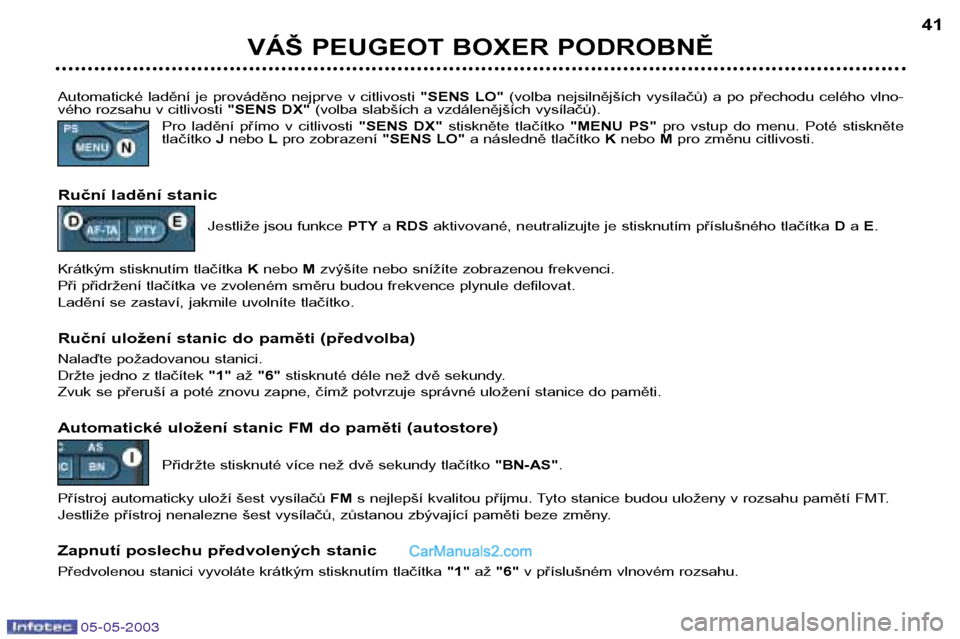

VÁŠ PEUGEOT BOXER PODROBNĚ41
Automatické ladění je prováděno nejprve v citlivosti "SENS LO" (volba nejsilnějších vysílačů) a po přechodu celého vlno-
vého rozsahu v citlivosti "SENS DX" (volba slabších a vzdálenějších vysílačů).
Pro ladění přímo v citlivosti "SENS DX" stiskněte tlačítko "MENU PS" pro vstup do menu. Poté stiskněte
tlačítko J nebo Lpro zobrazení "SENS LO"a následně tlačítko K nebo M pro změnu citlivosti.
Ruční ladění stanic Jestliže jsou funkce PTYa RDS aktivované, neutralizujte je stisknutím příslušného tlačítka D a E.
Krátkým stisknutím tlačítka K nebo M zvýšíte nebo snížíte zobrazenou frekvenci.
Při přidržení tlačítka ve zvoleném směru budou frekvence plynule defilovat.
Ladění se zastaví, jakmile uvolníte tlačítko.
Ruční uložení stanic do paměti (předvolba)
Nalaďte požadovanou stanici.
Držte jedno z tlačítek "1" až "6" stisknuté déle než dvě sekundy.
Zvuk se přeruší a poté znovu zapne, čímž potvrzuje správné uložení stanice do paměti.
Automatické uložení stanic FM do paměti (autostore)
Přidržte stisknuté více než dvě sekundy tlačítko "BN-AS".
Přístroj automaticky uloží šest vysílačů FMs nejlepší kvalitou příjmu. Tyto stanice budou uloženy v rozsahu pamětí FMT.
Jestliže přístroj nenalezne šest vysílačů, zůstanou zbývající paměti beze změny.
Zapnutí poslechu předvolených stanic
Předvolenou stanici vyvoláte krátkým stisknutím tlačítka "1" až "6" v příslušném vlnovém rozsahu.
Page 38 of 180
05-05-2003

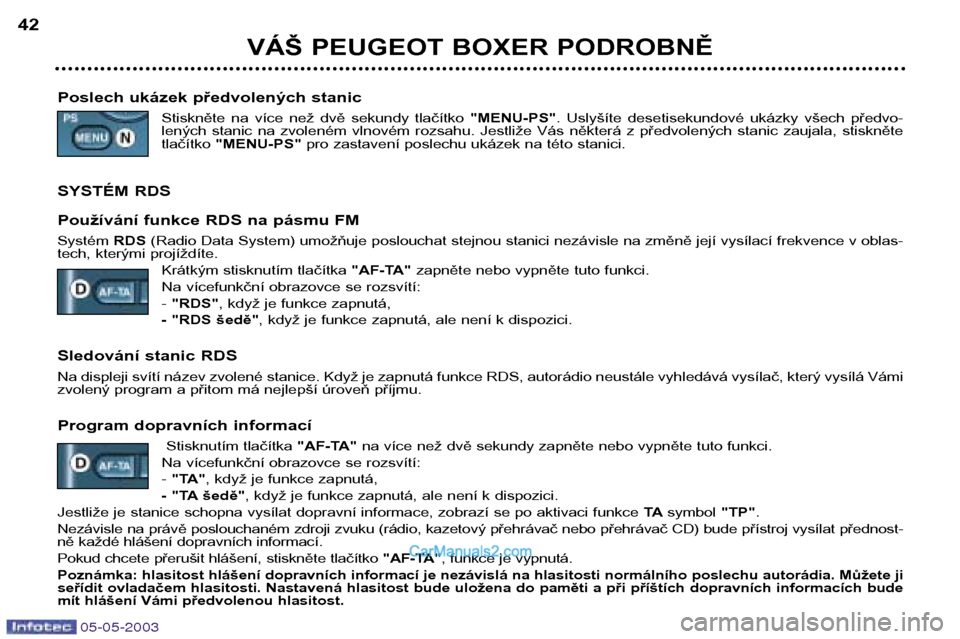

VÁŠ PEUGEOT BOXER PODROBNĚ
42
Poslech ukázek předvolených stanic Stiskněte na více než dvě sekundy tlačítko "MENU-PS". Uslyšíte desetisekundové ukázky všech předvo-
lených stanic na zvoleném vlnovém rozsahu. Jestliže Vás některá z předvolených stanic zaujala, stiskněte tlačítko "MENU-PS" pro zastavení poslechu ukázek na této stanici.
SYSTÉM RDS
Používání funkce RDS na pásmu FM Systém RDS (Radio Data System) umožňuje poslouchat stejnou stanici nezávisle na změně její vysílací frekvence v oblas-
tech, kterými projíždíte.
Krátkým stisknutím tlačítka "AF-TA" zapněte nebo vypněte tuto funkci.
Na vícefunkční obrazovce se rozsvítí: - "RDS" , když je funkce zapnutá,
- "RDS šedě" , když je funkce zapnutá, ale není k dispozici.
Sledování stanic RDS
Na displeji svítí název zvolené stanice. Když je zapnutá funkce RDS, autorádio neustále vyhledává vysílač, který vysílá Vámi
zvolený program a přitom má nejlepší úroveň příjmu.
Program dopravních informací Stisknutím tlačítka "AF-TA"na více než dvě sekundy zapněte nebo vypněte tuto funkci.
Na vícefunkční obrazovce se rozsvítí: - "TA" , když je funkce zapnutá,
- "TA šedě" , když je funkce zapnutá, ale není k dispozici.
Jestliže je stanice schopna vysílat dopravní informace, zobrazí se po aktivaci funkce TAsymbol "TP".
Nezávisle na právě poslouchaném zdroji zvuku (rádio, kazetový přehrávač nebo přehrávač CD) bude přístroj vysílat přednost-
ně každé hlášení dopravních informací.
Pokud chcete přerušit hlášení, stiskněte tlačítko "AF-TA", funkce je vypnutá.
Poznámka: hlasitost hlášení dopravních informací je nezávislá na hlasitosti normálního poslechu autorádia. Můžete ji
seřídit ovladačem hlasitosti. Nastavená hlasitost bude uložena do paměti a při příštích dopravních informacích bude
mít hlášení Vámi předvolenou hlasitost.
Page 39 of 180
05-05-2003
VÁŠ PEUGEOT BOXER PODROBNĚ43

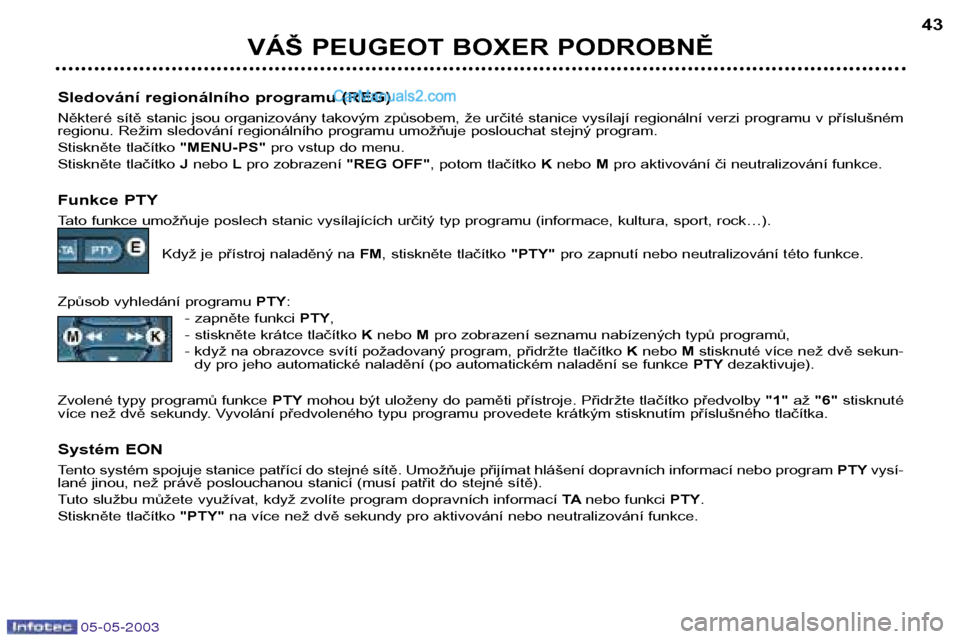

Sledování regionálního programu (REG)
Některé sítě stanic jsou organizovány takovým způsobem, že určité stanice vysílají regionální verzi programu v příslušném
regionu. Režim sledování regionálního programu umožňuje poslouchat stejný program.
Stiskněte tlačítko "MENU-PS" pro vstup do menu.
Stiskněte tlačítko J nebo Lpro zobrazení "REG OFF", potom tlačítko K nebo M pro aktivování či neutralizování funkce.
Funkce PTY
Tato funkce umožňuje poslech stanic vysílajících určitý typ programu (informace, kultura, sport, rock…). Když je přístroj naladěný na FM, stiskněte tlačítko "PTY" pro zapnutí nebo neutralizování této funkce.
Způsob vyhledání programu PTY:
- zapněte funkci PTY,
- stiskněte krátce tlačítko K nebo M pro zobrazení seznamu nabízených typů programů,
- když na obrazovce svítí požadovaný program, přidržte tlačítko K nebo Mstisknuté více než dvě sekun-
dy pro jeho automatické naladění (po automatickém naladění se funkce PTYdezaktivuje).
Zvolené typy programů funkce PTYmohou být uloženy do paměti přístroje. Přidržte tlačítko předvolby "1"až "6" stisknuté
více než dvě sekundy. Vyvolání předvoleného typu programu provedete krátkým stisknutím příslušného tlačítka.
Systém EON
Tento systém spojuje stanice patřící do stejné sítě. Umožňuje přijímat hlášení dopravních informací nebo program PTYvysí-
lané jinou, než právě poslouchanou stanicí (musí patřit do stejné sítě).
Tuto službu můžete využívat, když zvolíte program dopravních informací TAnebo funkci PTY.
Stiskněte tlačítko "PTY"na více než dvě sekundy pro aktivování nebo neutralizování funkce.
Page 40 of 180
05-05-2003

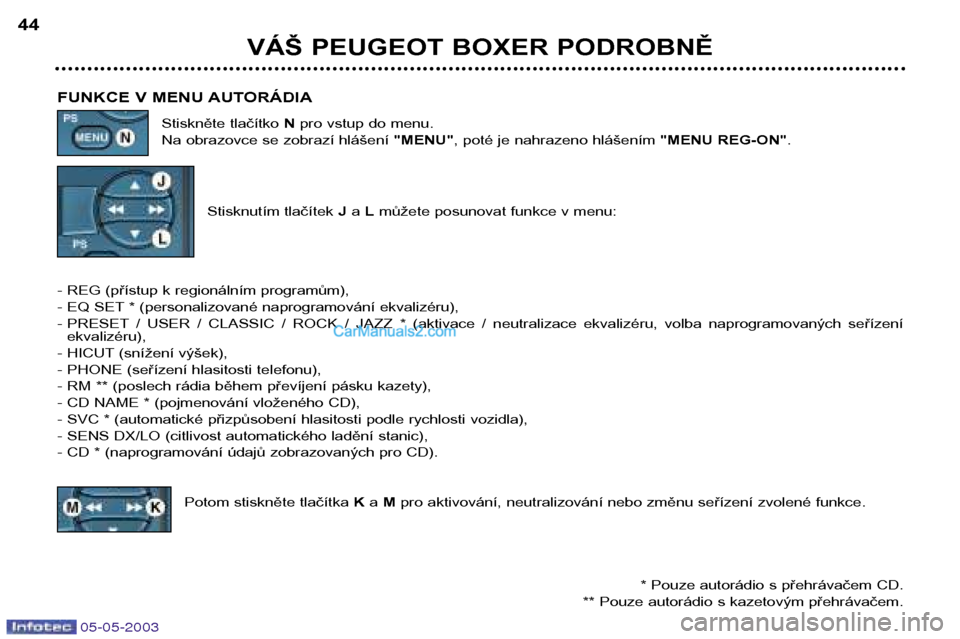

VÁŠ PEUGEOT BOXER PODROBNĚ
44
FUNKCE V MENU AUTORÁDIA Stiskněte tlačítko Npro vstup do menu.
Na obrazovce se zobrazí hlášení "MENU", poté je nahrazeno hlášením "MENU REG-ON".
Stisknutím tlačítek J a L můžete posunovat funkce v menu:
- REG (přístup k regionálním programům),
- EQ SET * (personalizované naprogramování ekvalizéru),
- PRESET / USER / CLASSIC / ROCK / JAZZ * (aktivace / neutralizace ekvalizéru, volba naprogramovaných seřízení ekvalizéru),
- HICUT (snížení výšek),
- PHONE (seřízení hlasitosti telefonu),
- RM ** (poslech rádia během převíjení pásku kazety),
- CD NAME * (pojmenování vloženého CD),
- SVC * (automatické přizpůsobení hlasitosti podle rychlosti vozidla),
- SENS DX/LO (citlivost automatického ladění stanic),
- CD * (naprogramování údajů zobrazovaných pro CD).
Potom stiskněte tlačítka K a M pro aktivování, neutralizování nebo změnu seřízení zvolené funkce.
* Pouze autorádio s přehrávačem CD.
** Pouze autorádio s kazetovým přehrávačem.
