Peugeot Boxer 2008.5 Betriebsanleitung (in German)

24

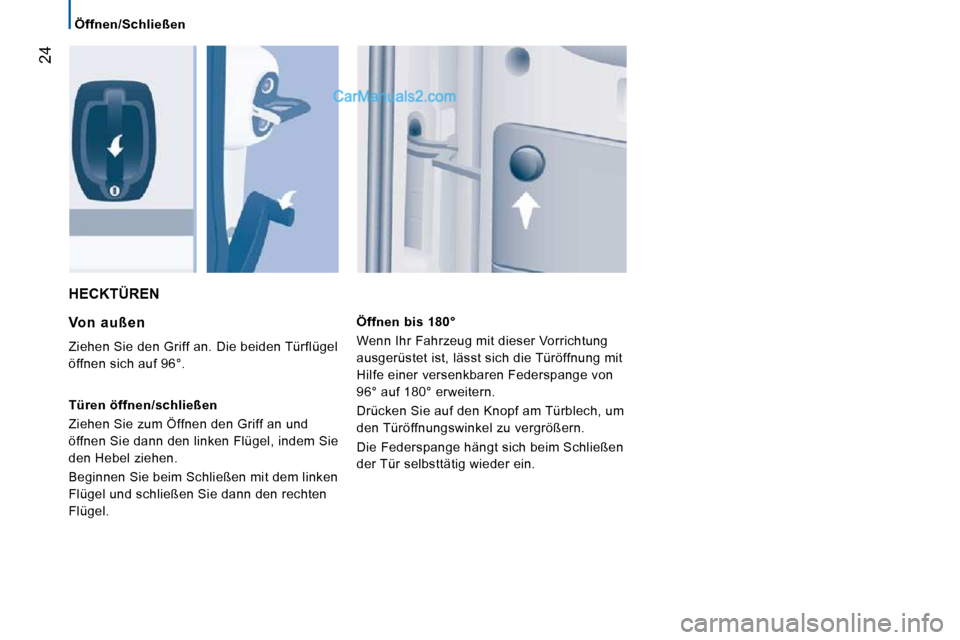

Öffnen/Schließen
HECKTÜREN
Von außen
Ziehen Sie den Griff an. Die beiden Türflügel
öffnen sich auf 96°.
Türen öffnen/schließen
Ziehen Sie zum Öffnen den Griff an und
öffnen Sie dann den linken Flügel, indem Sie
den Hebel ziehen.
Beginnen Sie beim Schließen mit dem linken
Flügel und schließen Sie dann den rechten
Flügel. Öffnen bis 180°
Wenn Ihr Fahrzeug mit dieser Vorrichtung
ausgerüstet ist, lässt sich die Türöffnung mit
Hilfe einer versenkbaren Federspange von
96° auf 180° erweitern.
Drücken Sie auf den Knopf am Türblech, um
den Türöffnungswinkel zu vergrößern.
Die Federspange hängt sich beim Schließen
der Tür selbsttätig wieder ein.

25
2

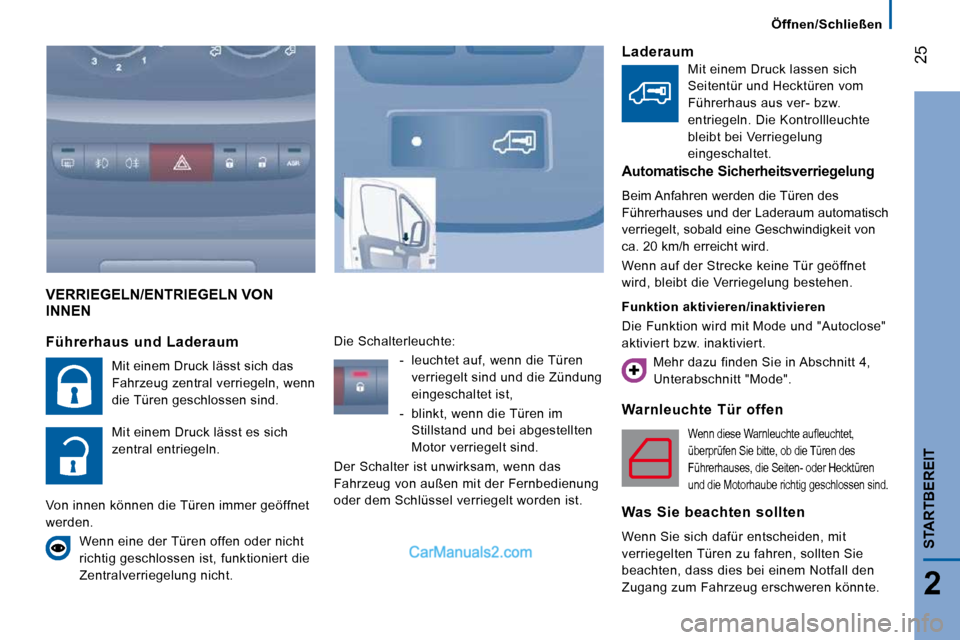

Öffnen/Schließen
STARTBEREIT
VERRIEGELN/ENTRIEGELN VON INNEN
Warnleuchte Tür offen
Wenn diese Warnleuchte aufl euchtet,
überprüfen Sie bitte, ob die Türen des
Führerhauses, die Seiten- oder Hecktüren
und die Motorhaube richtig geschlossen sind.
Was Sie beachten sollten
Wenn Sie sich dafür entscheiden, mit
verriegelten Türen zu fahren, sollten Sie
beachten, dass dies bei einem Notfall den
Zugang zum Fahrzeug erschweren könnte.
Führerhaus und Laderaum
Mit einem Druck lässt sich das
Fahrzeug zentral verriegeln, wenn
die Türen geschlossen sind.
Mit einem Druck lässt es sich
zentral entriegeln.
Von innen können die Türen immer geöffnet
werden. Wenn eine der Türen offen oder nicht
richtig geschlossen ist, funktioniert die
Zentralverriegelung nicht. Die Schalterleuchte:
- leuchtet auf, wenn die Türen verriegelt sind und die Zündung
eingeschaltet ist,
- blinkt, wenn die Türen im Stillstand und bei abgestellten
Motor verriegelt sind.
Der Schalter ist unwirksam, wenn das
Fahrzeug von außen mit der Fernbedienung
oder dem Schlüssel verriegelt worden ist.
Laderaum
Mit einem Druck lassen sich
Seitentür und Hecktüren vom
Führerhaus aus ver- bzw.
entriegeln. Die Kontrollleuchte
bleibt bei Verriegelung
eingeschaltet.
Automatische Sicherheitsverriegelung
Beim Anfahren werden die Türen des
Führerhauses und der Laderaum automatisch
verriegelt, sobald eine Geschwindigkeit von
ca. 20 km/h erreicht wird.
Wenn auf der Strecke keine Tür geöffnet
wird, bleibt die Verriegelung bestehen.
Funktion aktivieren/inaktivieren
Die Funktion wird mit Mode und "Autoclose"
aktiviert bzw. inaktiviert. Mehr dazu finden Sie in Abschnitt 4,
Unterabschnitt "Mode".

Bedienungseinheit
26

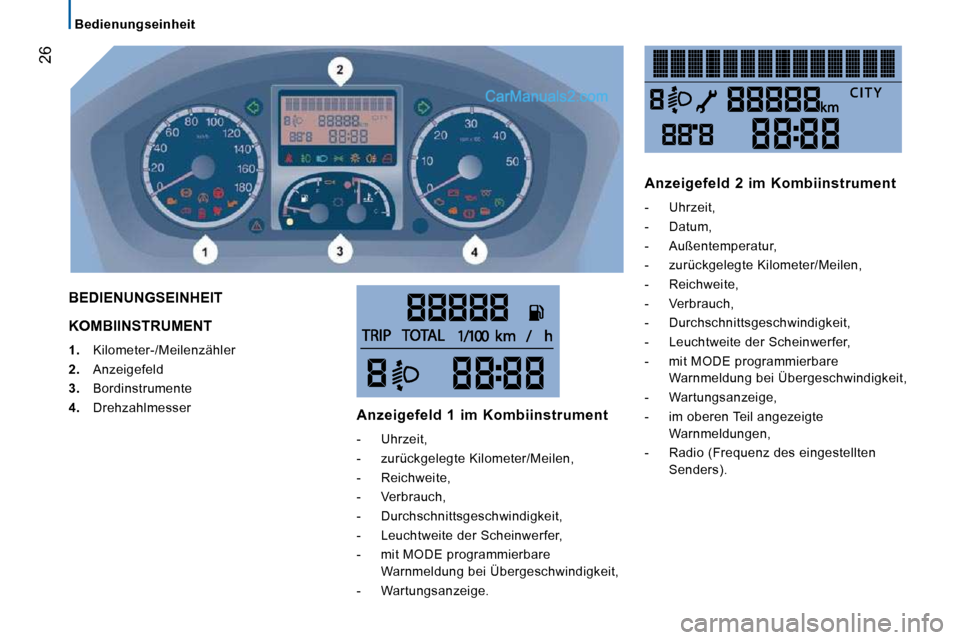

KOMBIINSTRUMENT

1. Kilometer-/Meilenzähler

2. Anzeigefeld

3. Bordinstrumente

4. Drehzahlmesser
BEDIENUNGSEINHEIT
Anzeigefeld 1 im Kombiinstrument
- Uhrzeit,
- zurückgelegte Kilometer/Meilen,
- Reichweite,
- Verbrauch,
- Durchschnittsgeschwindigkeit,
- Leuchtweite der Scheinwerfer,
- mit MODE programmierbare
Warnmeldung bei Übergeschwindigkeit,
- Wartungsanzeige.
Anzeigefeld 2 im Kombiinstrument
- Uhrzeit,
- Datum,
- Außentemperatur,
- zurückgelegte Kilometer/Meilen,
- Reichweite,
- Verbrauch,
- Durchschnittsgeschwindigkeit,
- Leuchtweite der Scheinwerfer,
- mit MODE programmierbare Warnmeldung bei Übergeschwindigkeit,
- Wartungsanzeige,
- im oberen Teil angezeigte Warnmeldungen,
- Radio (Frequenz des eingestellten Senders).

Bedienungseinheit
27
2
STARTBEREIT

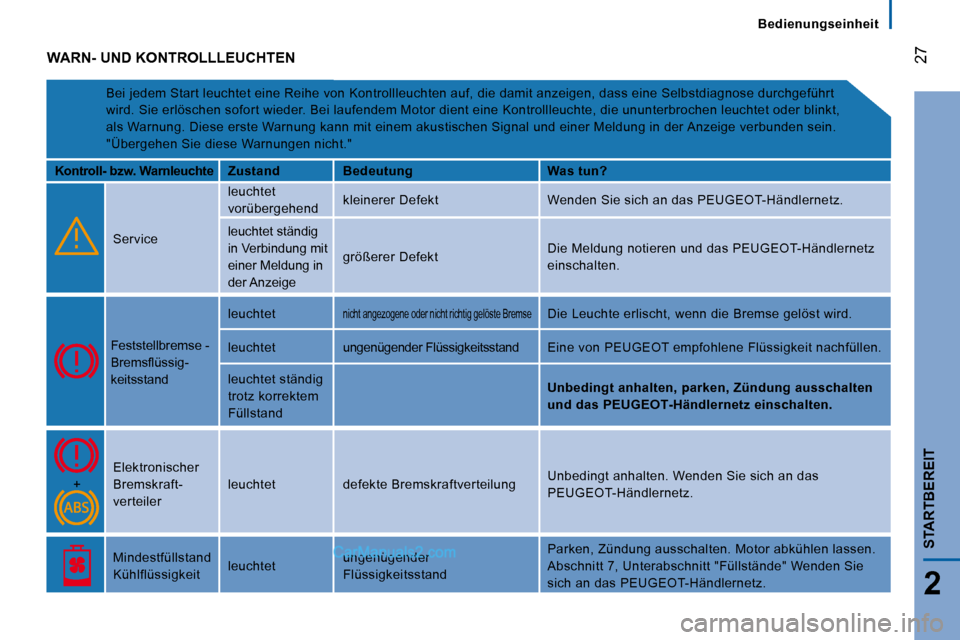

WARN- UND KONTROLLLEUCHTEN
Bei jedem Start leuchtet eine Reihe von Kontrollleuchten auf, die damit anzeigen, dass eine Selbstdia gnose durchgeführt
wird. Sie erlöschen sofort wieder. Bei laufendem Mo tor dient eine Kontrollleuchte, die ununterbrochen leuchtet oder blinkt,
als Warnung. Diese erste Warnung kann mit einem aku stischen Signal und einer Meldung in der Anzeige verbunden sein.
"Übergehen Sie diese Warnungen nicht."

Kontroll- bzw. Warnleuchte Zustand Bedeutung Was tun?
Service leuchtet
vorübergehend
kleinerer Defekt Wenden Sie sich an das PEUGEOT-H
ändlernetz.
leuchtet ständig
in Verbindung mit
einer Meldung in
der Anzeige größerer Defekt
Die Meldung notieren und das PEUGEOT-Händlernetz
einschalten.

Feststellbremse -
Bremsfl üssig-
keitsstand

leuchtet nicht angezogene oder nicht richtig gelöste Bremse
Die Leuchte erlischt, wenn die Bremse gelöst wird.
leuchtet ungenügender Flüssigkeitsstand Eine von PEUGEOT empfohlene Flüssigkeit nachfüllen.
leuchtet ständig
trotz korrektem
Füllstand

Unbedingt anhalten, parken, Zündung ausschalten
und das
PEUGEOT
-Händlernetz einschalten.
+ Elektronischer
Bremskraft-
verteiler leuchtet defekte Bremskraftverteilung
Unbedingt anhalten. Wenden Sie sich an das
PEUGEOT-Händlernetz.
Mindestfüllstand
Kühlflüssigkeit leuchtet ungenügender
Flüssigkeitsstand Parken, Zündung ausschalten. Motor abkühlen lassen
.
Abschnitt 7, Unterabschnitt "Füllstände" Wenden Sie
sich an das PEUGEOT-Händlernetz.

Bedienungseinheit
28

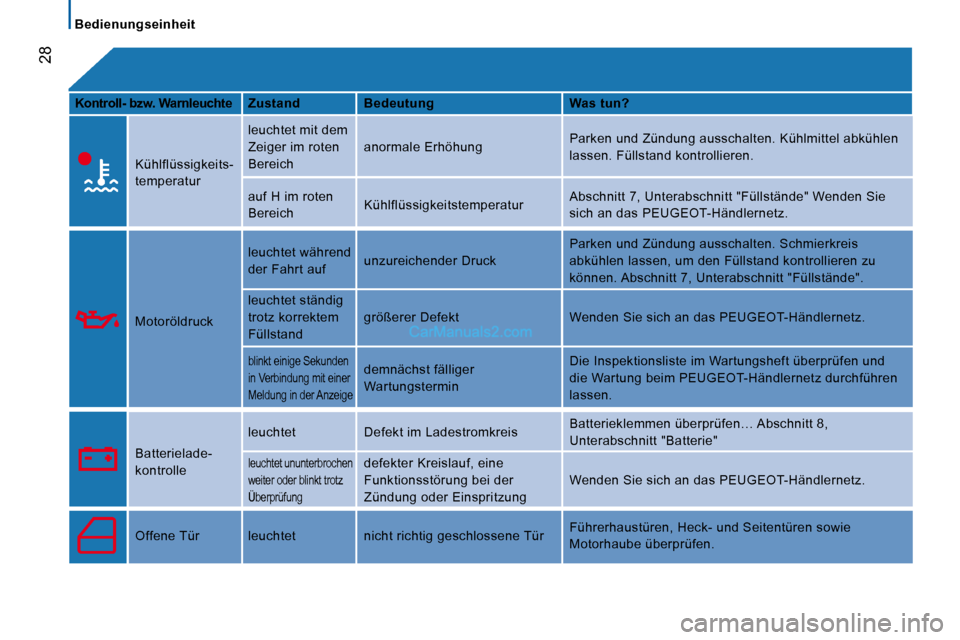

Kontroll- bzw. Warnleuchte Zustand Bedeutung Was tun?
Kühlflüssigkeits-
temperatur leuchtet mit dem
Zeiger im roten
Bereich
anormale Erhöhung
Parken und Zündung ausschalten. Kühlmittel abkühle
n
lassen. Füllstand kontrollieren.
auf H im roten
Bereich Kühlflüssigkeitstemperatur Abschnitt 7, Unterabschnitt "Füllstände" Wenden Si
e
sich an das PEUGEOT-Händlernetz.
Motoröldruck leuchtet während
der Fahrt auf
unzureichender Druck Parken und Zündung ausschalten. Schmierkreis
abkühlen lassen, um den Füllstand kontrollieren zu
können. Abschnitt 7, Unterabschnitt "Füllstände".
leuchtet ständig
trotz korrektem
Füllstand größerer Defekt Wenden Sie sich an das PEUGEOT-Hä
ndlernetz.
blinkt einige Sekunden
in Verbindung mit einer
Meldung in der Anzeige demnächst fälliger
Wartungstermin Die Inspektionsliste im Wartungsheft überprüfen un
d
die Wartung beim PEUGEOT-Händlernetz durchführen
lassen.
Batterielade-
kontrolle leuchtet Defekt im Ladestromkreis
Batterieklemmen überprüfen… Abschnitt 8,
Unterabschnitt "Batterie" leuchtet ununterbrochen
weiter oder blinkt trotz
Überprüfung defekter Kreislauf, eine
Funktionsstörung bei der
Zündung oder Einspritzung Wenden Sie sich an das PEUGEOT-Händlernetz.
Offene Tür leuchtet nicht richtig geschlossene Tü
r Führerhaustüren, Heck- und Seitentüren sowie
Motorhaube überprüfen.

Bedienungseinheit
29
2
STARTBEREIT

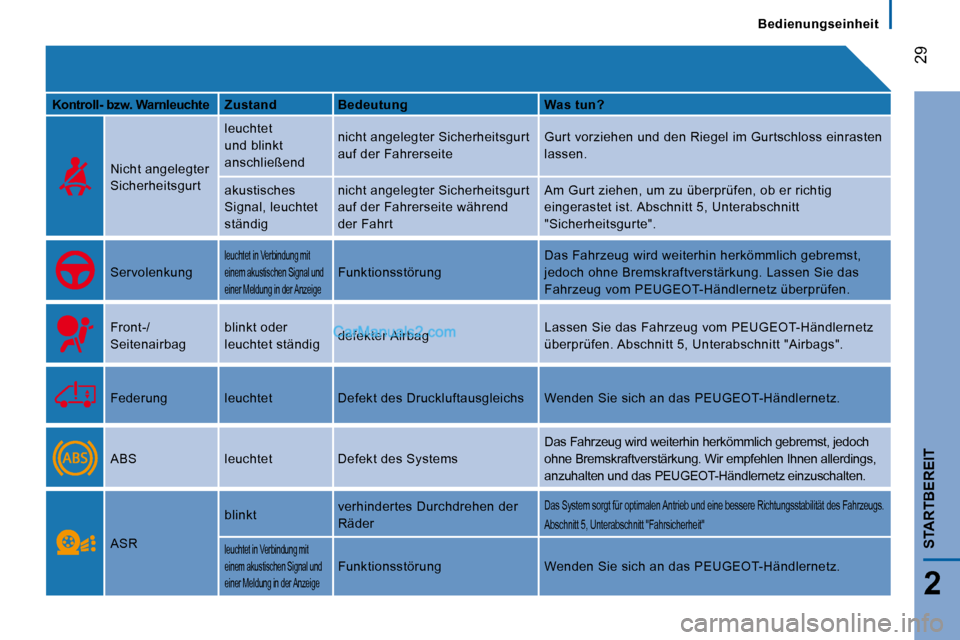

Kontroll- bzw. Warnleuchte Zustand Bedeutung Was tun?
Nicht angelegter
Sicherheitsgurt leuchtet
und blinkt
anschließend
nicht angelegter Sicherheitsgurt
auf der Fahrerseite
Gurt vorziehen und den Riegel im Gurtschloss einra
sten
lassen.
akustisches
Signal, leuchtet
ständig nicht angelegter Sicherheitsgurt
auf der Fahrerseite während
der Fahrt Am Gurt ziehen, um zu überprüfen, ob er richtig
eingerastet ist. Abschnitt 5, Unterabschnitt
"Sicherheitsgurte".
Servolenkung
leuchtet in Verbindung mit
einem akustischen Signal und
einer Meldung in der Anzeige
Funktionsstörung
Das Fahrzeug wird weiterhin herkömmlich gebremst,
jedoch ohne Bremskraftverstärkung. Lassen Sie das
Fahrzeug vom PEUGEOT-Händlernetz überprüfen.
Front-/
Seitenairbag blinkt oder
leuchtet ständig
defekter Airbag Lassen Sie das Fahrzeug vom PEUGEOT-Händlernetz
überprüfen. Abschnitt 5, Unterabschnitt "Airbags".
Federung leuchtet Defekt des Druckluftausgleichs
Wenden Sie sich an das PEUGEOT-Händlernetz.
ABS leuchtet Defekt des Systems Das Fahrzeug wird weiterhin herkömmlich gebremst,
jedoch
ohne Bremskraftverstärkung. Wir empfehlen Ihnen all erdings,
anzuhalten und das PEUGEOT-Händlernetz einzuschalte n.
ASR blinkt
verhindertes Durchdrehen der
Räder
Das System sorgt für optimalen Antrieb und eine bes
sere Richtungsstabilität des Fahrzeugs.
Abschnitt 5, Unterabschnitt "Fahrsicherheit"
leuchtet in Verbindung mit
einem akustischen Signal und
einer Meldung in der Anzeige
Funktionsstörung Wenden Sie sich an das PEUGEOT-H ändlernetz.

Bedienungseinheit

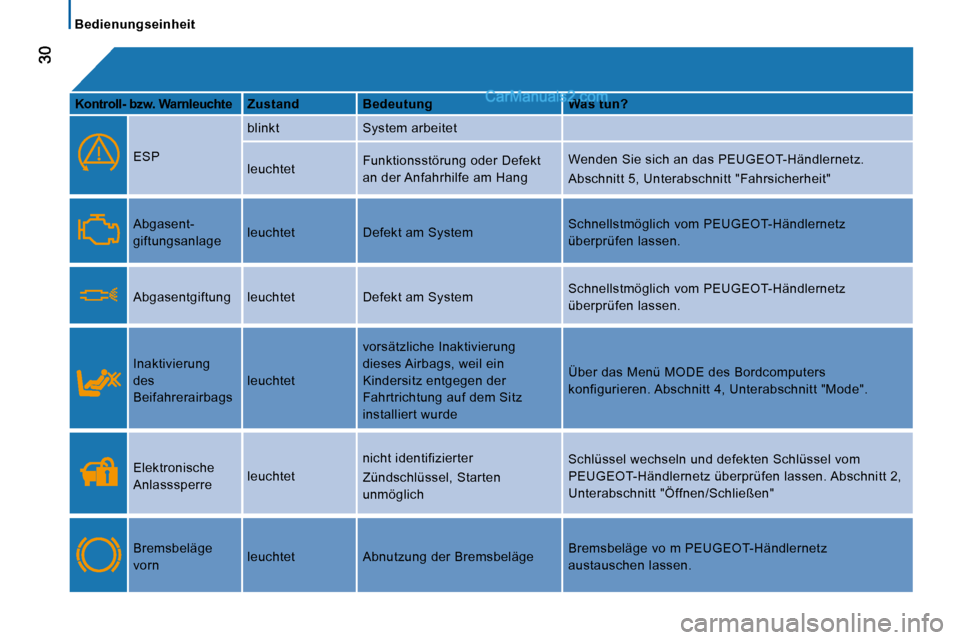

Kontroll- bzw. Warnleuchte Zustand Bedeutung Was tun?
ESP blinkt System arbeitet

leuchtet
Funktionsstörung oder Defekt
an der Anfahrhilfe am Hang Wenden Sie sich an das PEUGEOT-Händlernetz.
Abschnitt 5, Unterabschnitt "Fahrsicherheit"
Abgasent-
giftungsanlage
leuchtet Defekt am System Schnellstmöglich vom PEUGEOT-Händlernetz
überprüfen lassen.
Abgasentgiftung leuchtet Defekt am System Schnellstmöglich vom PEUGEOT-Händlernetz
überprüfen lassen.

Inaktivierung
des
Beifahrerairbags leuchtet vorsätzliche Inaktivierung
dieses Airbags, weil ein
Kindersitz entgegen der
Fahrtrichtung auf dem Sitz
installiert wurde Über das Menü MODE des Bordcomputers
konfigurieren. Abschnitt 4, Unterabschnitt "Mode".
Elektronische
Anlasssperre
leuchtet nicht identifizierter
Zündschlüssel, Starten
unmöglich Schlüssel wechseln und defekten Schlüssel vom
PEUGEOT-Händlernetz überprüfen lassen. Abschnitt 2,

Unterabschnitt "Öffnen/Schließen"
Bremsbeläge
vorn leuchtet Abnutzung der Bremsbeläge Bremsbeläge vo m PEUGEOT-Händlernetz
austauschen lassen.

Bedienungseinheit
31
2
STARTBEREIT

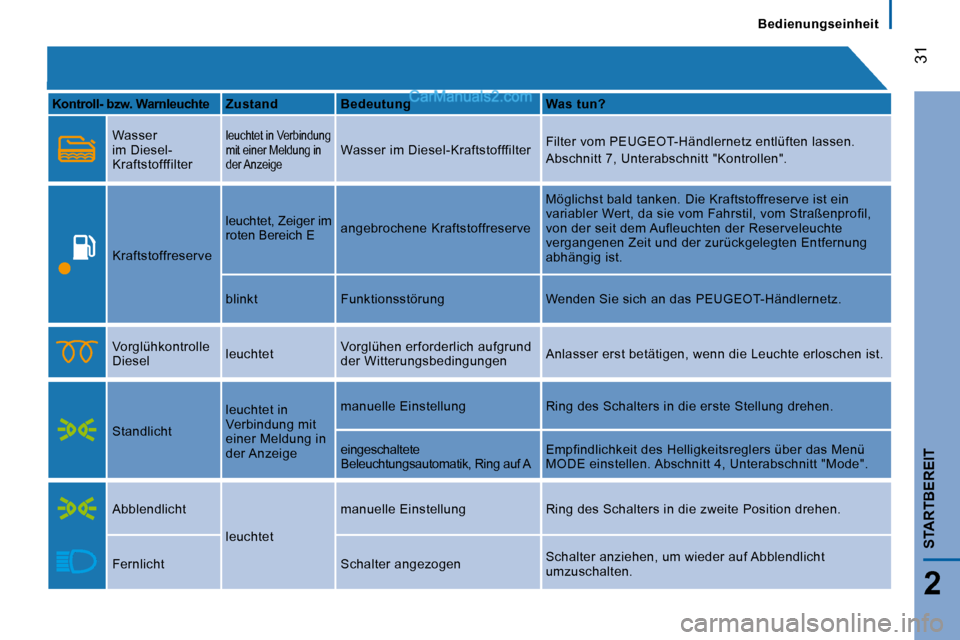

Kontroll- bzw. Warnleuchte Zustand Bedeutung Was tun?
Wasser
im Diesel-
Kraftstofffilter leuchtet in Verbindung
mit einer Meldung in
der Anzeige Wasser im Diesel-Kraftstofffilter Filter vom PEUGEOT-Händlernetz entlüften lassen.
Abschnitt 7, Unterabschnitt "Kontrollen".
Kraftstoffreserve leuchtet, Zeiger im
roten Bereich E
angebrochene Kraftstoffreserve Möglichst bald tanken. Die Kraftstoffreserve ist e
in
variabler Wert, da sie vom Fahrstil, vom Straßenpro fil,
von der seit dem Aufleuchten der Reserveleuchte
vergangenen Zeit und der zurückgelegten Entfernung
abhängig ist.
blinkt Funktionsstörung Wenden Sie sich an das P EUGEOT-Händlernetz.
Vorglühkontrolle
Diesel leuchtet Vorglühen erforderlich aufgrund
der Witterungsbedingungen Anlasser erst betätigen, wenn die Leuchte erlosche
n ist .
Standlicht leuchtet in
Verbindung mit
einer Meldung in
der Anzeige manuelle Einstellung Ring des Schalters in die er
ste Stellung drehen .
eingeschaltete
Beleuchtungsautomatik, Ring auf A Empfindlichkeit des Helligkeitsreglers über das Me
nü
MODE einstellen. Abschnitt 4, Unterabschnitt "Mode" .

Abblendlicht
leuchtet manuelle Einstellung Ring des Schalters in die zw
eite Position drehen .
Fernlicht Schalter angezogen Schalter anziehen, um wieder auf Abblendlicht
umzuschalten.

Bedienungseinheit
32

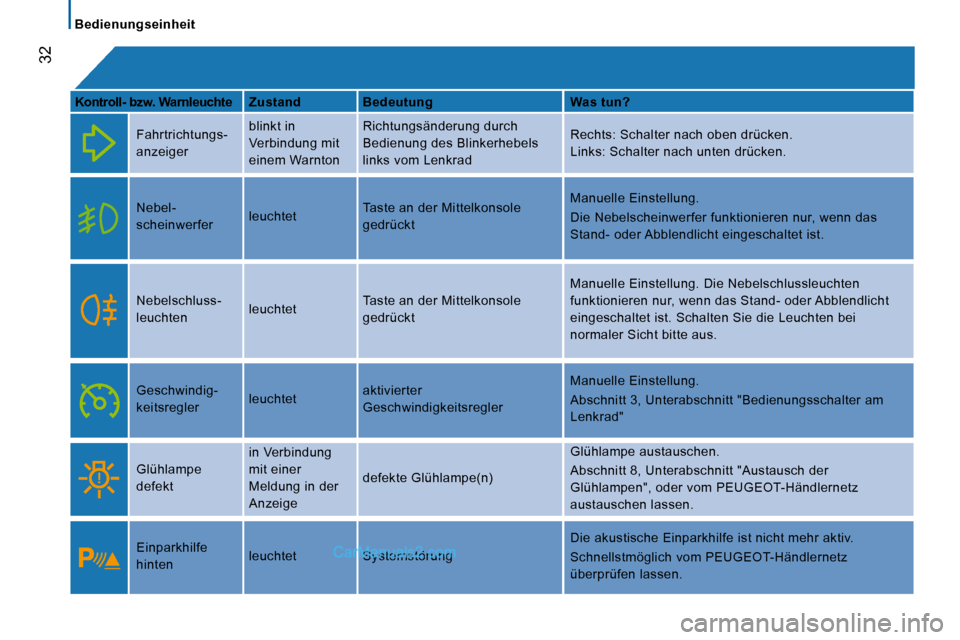

Kontroll- bzw. Warnleuchte Zustand Bedeutung Was tun?
Fahrtrichtungs-
anzeiger blinkt in
Verbindung mit
einem Warnton Richtungsänderung durch
Bedienung des Blinkerhebels
links vom Lenkrad
Rechts: Schalter nach oben drücken.
Links: Schalter nach unten drücken.
Nebel-
scheinwerfer
leuchtet Taste an der Mittelkonsole
gedrückt Manuelle Einstellung.
Die Nebelscheinwerfer funktionieren nur, wenn das
Stand- oder Abblendlicht eingeschaltet ist.
Nebelschluss-
leuchten
leuchtet Taste an der Mittelkonsole
gedrückt Manuelle Einstellung. Die Nebelschlussleuchten
funktionieren nur, wenn das Stand- oder Abblendlich
t
eingeschaltet ist. Schalten Sie die Leuchten bei
normaler Sicht bitte aus.
Geschwindig-
keitsregler leuchtet aktivierter
Geschwindigkeitsregler Manuelle Einstellung.
Abschnitt 3, Unterabschnitt "Bedienungsschalter am
Lenkrad"
Glühlampe
defekt in Verbindung
mit einer
Meldung in der
Anzeige
defekte Glühlampe(n) Glühlampe austauschen.
Abschnitt 8, Unterabschnitt "Austausch der
Glühlampen", oder vom PEUGEOT-Händlernetz
austauschen lassen.
Einparkhilfe
hinten
leuchtet Systemstörung Die akustische Einparkhilfe ist nicht mehr aktiv.

Schnellstmöglich vom PEUGEOT-Händlernetz
überprüfen lassen.

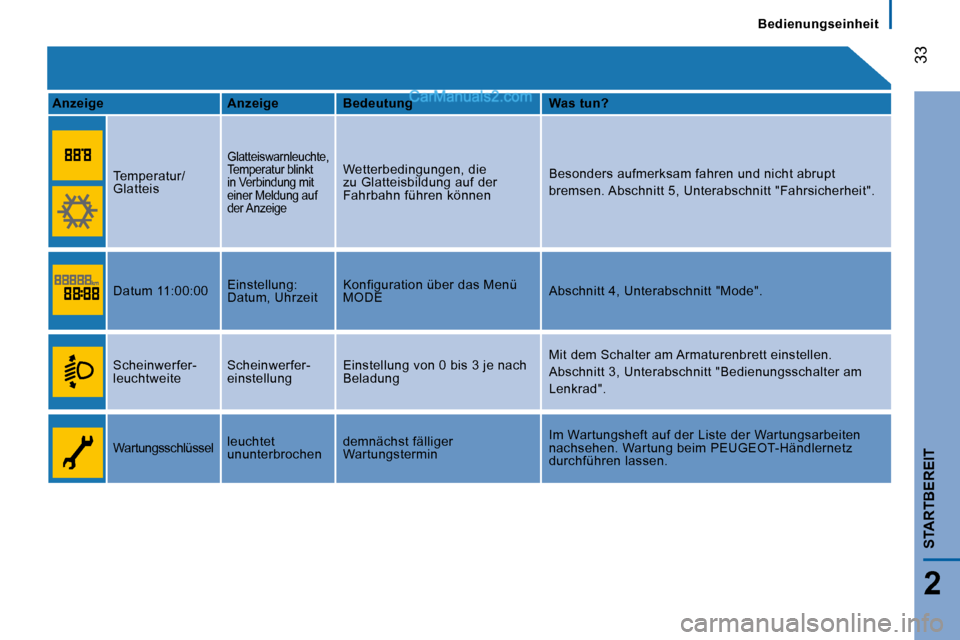

Bedienungseinheit
33
2
STARTBEREIT

Anzeige Anzeige Bedeutung Was tun?
Temperatur/
Glatteis
Glatteiswarnleuchte,
Temperatur blinkt
in Verbindung mit
einer Meldung auf
der Anzeige Wetterbedingungen, die
zu Glatteisbildung auf der
Fahrbahn führen können Besonders aufmerksam fahren und nicht abrupt
bremsen. Abschnitt 5, Unterabschnitt "Fahrsicherhei
t".
Datum 11:00:00 Einstellung:
Datum, Uhrzeit Konfiguration über das Menü
MODE
Abschnitt 4, Unterabschnitt "Mode".
Scheinwerfer-
leuchtweite Scheinwerfer-
einstellung Einstellung von 0 bis 3 je nach
Beladung Mit dem Schalter am Armaturenbrett einstellen.
Abschnitt 3, Unterabschnitt "Bedienungsschalter am
Lenkrad".
Wartungsschlüssel leuchtet
ununterbrochen
demnächst fälliger
Wartungstermin Im Wartungsheft auf der Liste der Wartungsarbeiten

nachsehen. Wartung beim PEUGEOT-Händlernetz
durchführen lassen.
