Peugeot Boxer 2008.5 Betriebsanleitung (in German)

53
3
ERGONOMIE
und
KOMFORT
Belüften

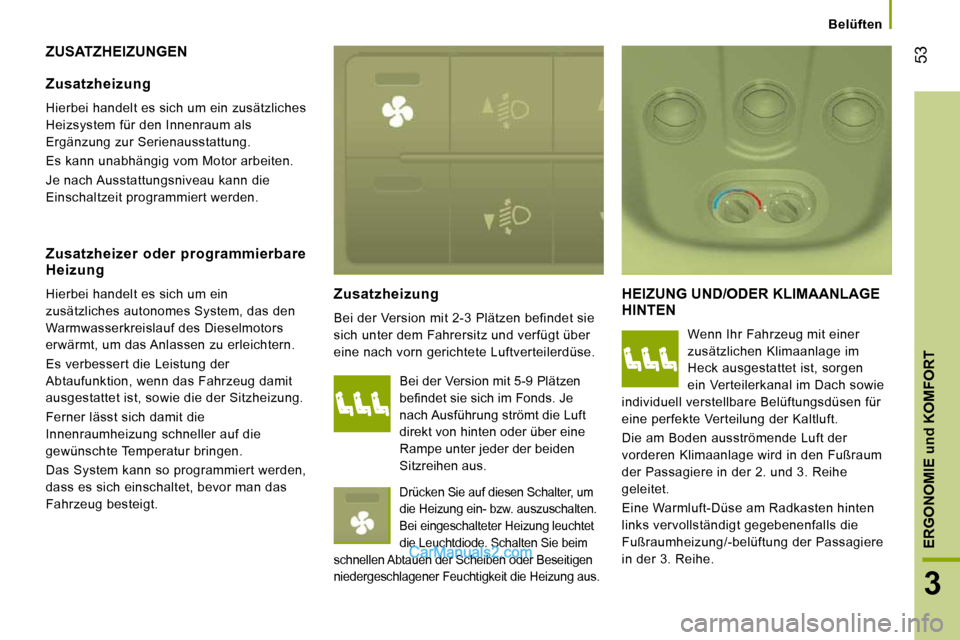

ZUSATZHEIZUNGEN
Zusatzheizung
Bei der Version mit 2-3 Plätzen befindet sie
sich unter dem Fahrersitz und verfügt über
eine nach vorn gerichtete Luftverteilerdüse.
HEIZUNG UND/ODER KLIMAANLAGE HINTEN
Wenn Ihr Fahrzeug mit einer
zusätzlichen Klimaanlage im
Heck ausgestattet ist, sorgen
ein Verteilerkanal im Dach sowie
individuell verstellbare Belüftungsdüsen für
eine perfekte Verteilung der Kaltluft.
Die am Boden ausströmende Luft der
vorderen Klimaanlage wird in den Fußraum
der Passagiere in der 2. und 3. Reihe
geleitet.
Eine Warmluft-Düse am Radkasten hinten
links vervollständigt gegebenenfalls die
Fußraumheizung/-belüftung der Passagiere
in der 3. Reihe.
Zusatzheizung
Hierbei handelt es sich um ein zusätzliches
Heizsystem für den Innenraum als
Ergänzung zur Serienausstattung.
Es kann unabhängig vom Motor arbeiten.
Je nach Ausstattungsniveau kann die
Einschaltzeit programmiert werden.
Zusatzheizer oder programmierbare Heizung
Hierbei handelt es sich um ein
zusätzliches autonomes System, das den
Warmwasserkreislauf des Dieselmotors
erwärmt, um das Anlassen zu erleichtern.
Es verbessert die Leistung der
Abtaufunktion, wenn das Fahrzeug damit
ausgestattet ist, sowie die der Sitzheizung.
Ferner lässt sich damit die
Innenraumheizung schneller auf die
gewünschte Temperatur bringen.
Das System kann so programmiert werden,
dass es sich einschaltet, bevor man das
Fahrzeug besteigt. Bei der Version mit 5-9 Plätzen
befi ndet sie sich im Fonds. Je
nach Ausführung strömt die Luft
direkt von hinten oder über eine
Rampe unter jeder der beiden
Sitzreihen aus.
Drücken Sie auf diesen Schalter, um
die Heizung ein- bzw. auszuschalten.
Bei eingeschalteter Heizung leuchtet
die Leuchtdiode. Schalten Sie beim
schnellen Abtauen der Scheiben oder Beseitigen
niedergeschlagener Feuchtigkeit die Heizung aus.

54

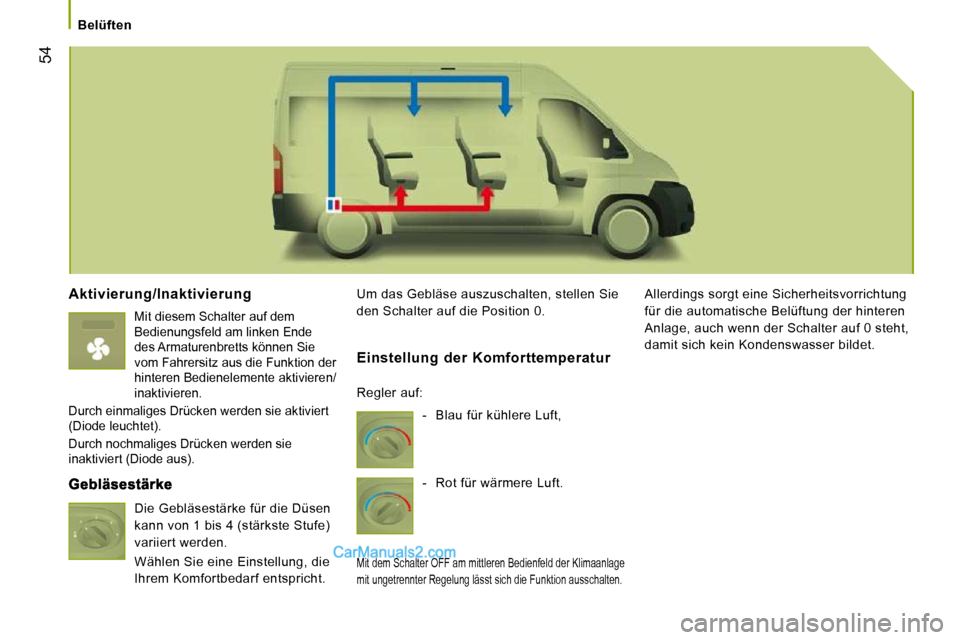

Belüften
Aktivierung/Inaktivierung
Mit diesem Schalter auf dem
Bedienungsfeld am linken Ende
des Armaturenbretts können Sie
vom Fahrersitz aus die Funktion der
hinteren Bedienelemente aktivieren/
inaktivieren.
Durch einmaliges Drücken werden sie aktiviert
(Diode leuchtet).
Durch nochmaliges Drücken werden sie
inaktiviert (Diode aus).
Um das Gebläse auszuschalten, stellen Sie
den Schalter auf die Position 0. Allerdings sorgt eine Sicherheitsvorrichtung
für die automatische Belüftung der hinteren
Anlage, auch wenn der Schalter auf 0 steht,
damit sich kein Kondenswasser bildet.

Die Gebläsestärke für die Düsen
kann von 1 bis 4 (stärkste Stufe)
variiert werden.
Wählen Sie eine Einstellung, die
Ihrem Komfortbedarf entspricht.
Einstellung der Komforttemperatur
- Blau für kühlere Luft,
- Rot für wärmere Luft.
Mit dem Schalter OFF am mittleren Bedienfeld der Klimaanlage
mit ungetrennter Regelung lässt sich die Funktion ausschalten.
Regler auf:

3
ERGONOMIE
und
KOMFORT
Belüften

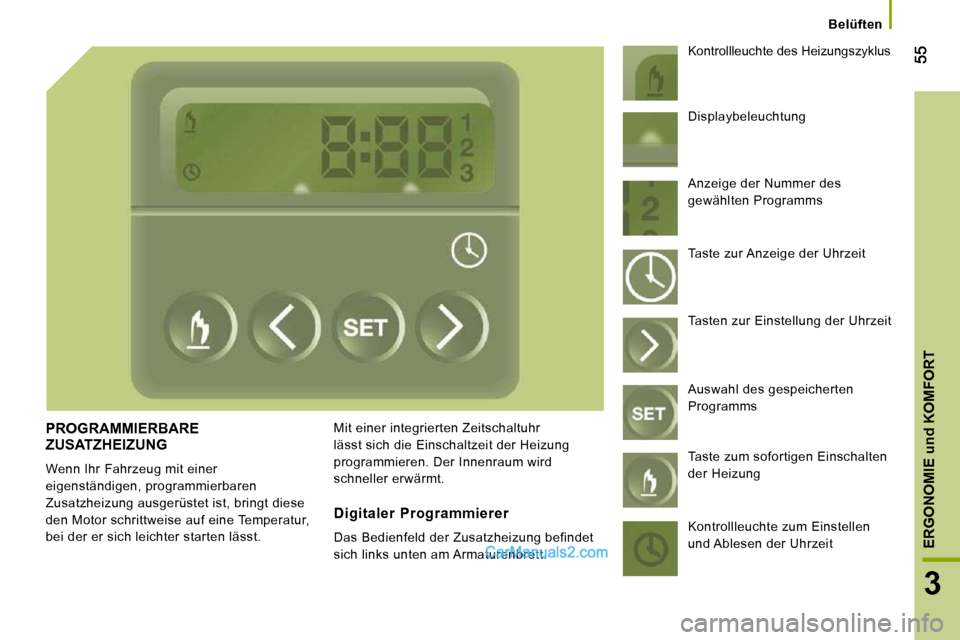

PROGRAMMIERBARE ZUSATZHEIZUNG
Wenn Ihr Fahrzeug mit einer
eigenständigen, programmierbaren
Zusatzheizung ausgerüstet ist, bringt diese
den Motor schrittweise auf eine Temperatur,
bei der er sich leichter starten lässt. Mit einer integrierten Zeitschaltuhr
lässt sich die Einschaltzeit der Heizung
programmieren. Der Innenraum wird
schneller erwärmt. Kontrollleuchte des Heizungszyklus
Digitaler Programmierer
Das Bedienfeld der Zusatzheizung befindet
sich links unten am Armaturenbrett. Displaybeleuchtung
Anzeige der Nummer des
gewählten Programms
Taste zur Anzeige der Uhrzeit
Tasten zur Einstellung der Uhrzeit
Auswahl des gespeicherten
Programms
Taste zum sofortigen Einschalten
der Heizung
Kontrollleuchte zum Einstellen
und Ablesen der Uhrzeit

56
Belüften

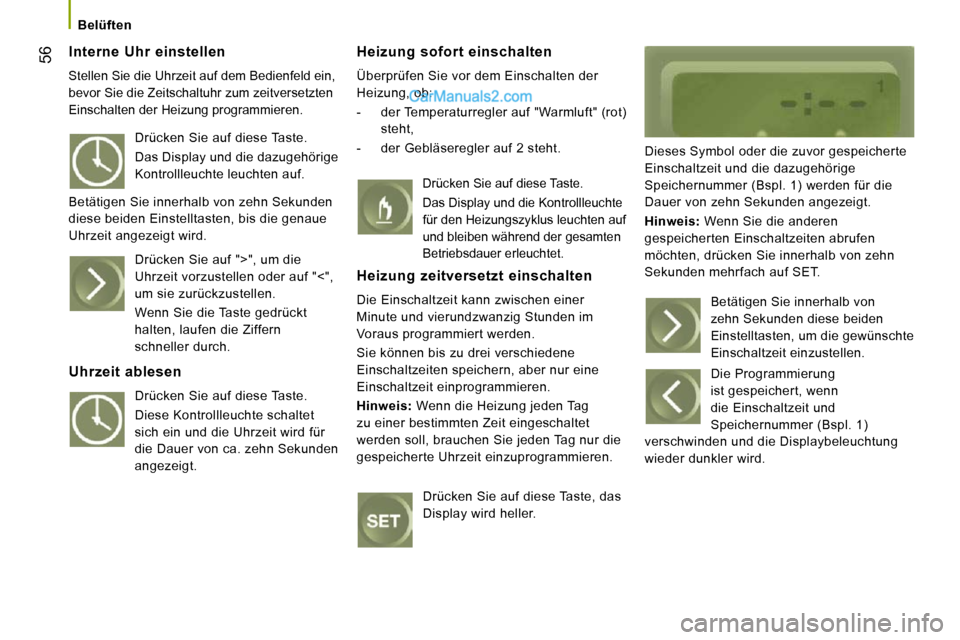

Interne Uhr einstellen
Stellen Sie die Uhrzeit auf dem Bedienfeld ein,
bevor Sie die Zeitschaltuhr zum zeitversetzten
Einschalten der Heizung programmieren.
Heizung sofort einschalten
Überprüfen Sie vor dem Einschalten der
Heizung, ob:
- der Temperaturregler auf "Warmluft" (rot) steht,
- der Gebläseregler auf 2 steht. Dieses Symbol oder die zuvor gespeicherte
Einschaltzeit und die dazugehörige
Speichernummer (Bspl. 1) werden für die
Dauer von zehn Sekunden angezeigt.

Hinweis: Wenn Sie die anderen
gespeicherten Einschaltzeiten abrufen
möchten, drücken Sie innerhalb von zehn
Sekunden mehrfach auf SET.
Drücken Sie auf diese Taste.
Das Display und die dazugehörige
Kontrollleuchte leuchten auf.
Betätigen Sie innerhalb von zehn Sekunden
diese beiden Einstelltasten, bis die genaue
Uhrzeit angezeigt wird. Drücken Sie auf ">", um die
Uhrzeit vorzustellen oder auf "<",
um sie zurückzustellen.
Wenn Sie die Taste gedrückt
halten, laufen die Ziffern
schneller durch.
Uhrzeit ablesen
Drücken Sie auf diese Taste.
Diese Kontrollleuchte schaltet
sich ein und die Uhrzeit wird für
die Dauer von ca. zehn Sekunden
angezeigt.
Drücken Sie auf diese Taste.
Das Display und die Kontrollleuchte
für den Heizungszyklus leuchten auf
und bleiben während der gesamten
Betriebsdauer erleuchtet.
Heizung zeitversetzt einschalten
Die Einschaltzeit kann zwischen einer
Minute und vierundzwanzig Stunden im
Voraus programmiert werden.
Sie können bis zu drei verschiedene
Einschaltzeiten speichern, aber nur eine
Einschaltzeit einprogrammieren.

Hinweis: Wenn die Heizung jeden Tag
zu einer bestimmten Zeit eingeschaltet
werden soll, brauchen Sie jeden Tag nur die
gespeicherte Uhrzeit einzuprogrammieren.
Drücken Sie auf diese Taste, das
Display wird heller. Betätigen Sie innerhalb von
zehn Sekunden diese beiden
Einstelltasten, um die gewünschte
Einschaltzeit einzustellen.
Die Programmierung
ist gespeichert, wenn
die Einschaltzeit und
Speichernummer (Bspl. 1)
verschwinden und die Displaybeleuchtung
wieder dunkler wird.

57
3
ERGONOMIE
und
KOMFORT
Belüften

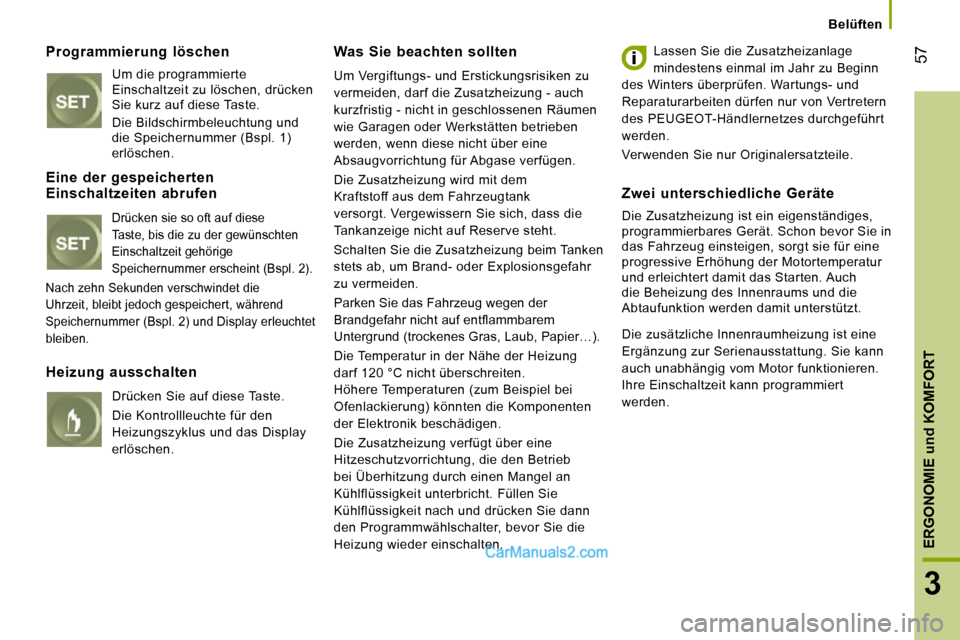

Programmierung löschen
Um die programmierte
Einschaltzeit zu löschen, drücken
Sie kurz auf diese Taste.
Die Bildschirmbeleuchtung und
die Speichernummer (Bspl. 1)
erlöschen.
Was Sie beachten sollten
Um Vergiftungs- und Erstickungsrisiken zu
vermeiden, darf die Zusatzheizung - auch
kurzfristig - nicht in geschlossenen Räumen
wie Garagen oder Werkstätten betrieben
werden, wenn diese nicht über eine
Absaugvorrichtung für Abgase verfügen.
Die Zusatzheizung wird mit dem
Kraftstoff aus dem Fahrzeugtank
versorgt. Vergewissern Sie sich, dass die
Tankanzeige nicht auf Reserve steht.
Schalten Sie die Zusatzheizung beim Tanken
stets ab, um Brand- oder Explosionsgefahr
zu vermeiden.
Parken Sie das Fahrzeug wegen der
Brandgefahr nicht auf entfl ammbarem
Untergrund (trockenes Gras, Laub, Papier…).
Die Temperatur in der Nähe der Heizung
darf 120 °C nicht überschreiten.
Höhere Temperaturen (zum Beispiel bei
Ofenlackierung) könnten die Komponenten
der Elektronik beschädigen.
Die Zusatzheizung verfügt über eine
Hitzeschutzvorrichtung, die den Betrieb
bei Überhitzung durch einen Mangel an
Kühlflüssigkeit unterbricht. Füllen Sie
Kühlflüssigkeit nach und drücken Sie dann
den Programmwählschalter, bevor Sie die
Heizung wieder einschalten. Lassen Sie die Zusatzheizanlage
mindestens einmal im Jahr zu Beginn
des Winters überprüfen. Wartungs- und
Reparaturarbeiten dürfen nur von Vertretern
des PEUGEOT-Händlernetzes durchgeführt
werden.
Verwenden Sie nur Originalersatzteile.
Eine der gespeicherten Einschaltzeiten abrufen
Drücken sie so oft auf diese
Taste, bis die zu der gewünschten
Einschaltzeit gehörige
Speichernummer erscheint (Bspl. 2).
Nach zehn Sekunden verschwindet die
Uhrzeit, bleibt jedoch gespeichert, während
Speichernummer (Bspl. 2) und Display erleuchtet
bleiben.
Heizung ausschalten
Drücken Sie auf diese Taste.
Die Kontrollleuchte für den
Heizungszyklus und das Display
erlöschen.
Zwei unterschiedliche Geräte
Die Zusatzheizung ist ein eigenständiges,
programmierbares Gerät. Schon bevor Sie in
das Fahrzeug einsteigen, sorgt sie für eine
progressive Erhöhung der Motortemperatur
und erleichtert damit das Starten. Auch
die Beheizung des Innenraums und die
Abtaufunktion werden damit unterstützt.
Die zusätzliche Innenraumheizung ist eine
Ergänzung zur Serienausstattung. Sie kann
auch unabhängig vom Motor funktionieren.
Ihre Einschaltzeit kann programmiert
werden.

58

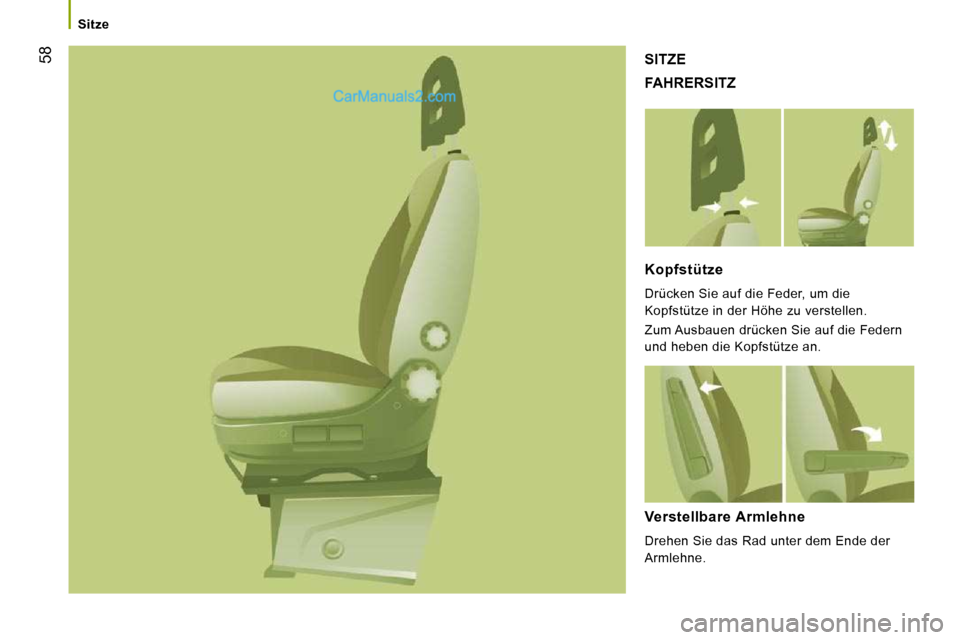

Sitze
FAHRERSITZ
SITZE
Kopfstütze
Drücken Sie auf die Feder, um die
Kopfstütze in der Höhe zu verstellen.
Zum Ausbauen drücken Sie auf die Federn
und heben die Kopfstütze an.
Verstellbare Armlehne
Drehen Sie das Rad unter dem Ende der
Armlehne.

59
3
ERGONOMIE
und
KOMFORT
Sitze

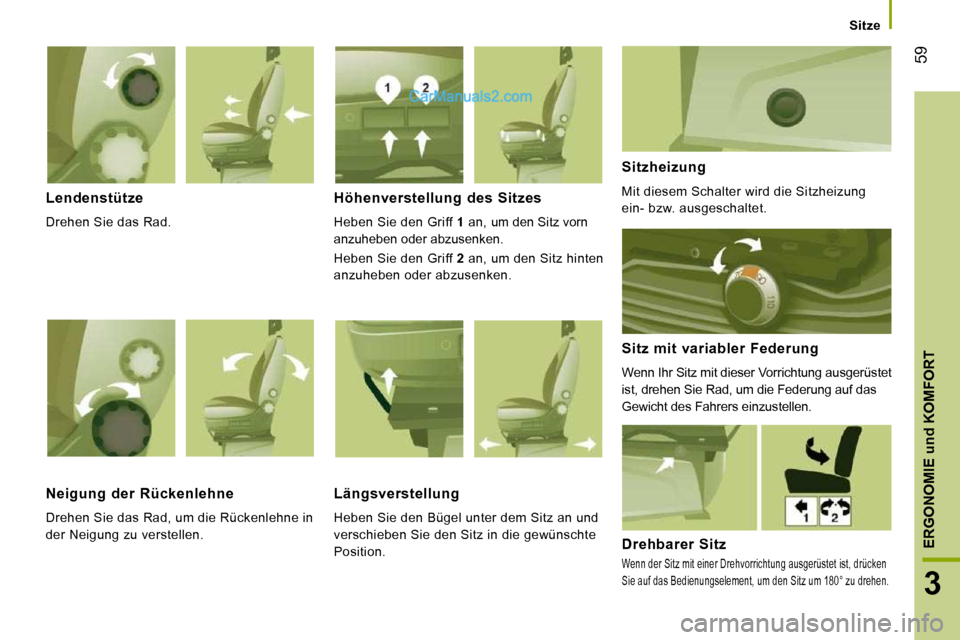

Lendenstütze
Drehen Sie das Rad.
Höhenverstellung des Sitzes
Heben Sie den Griff 1 an, um den Sitz vorn
anzuheben oder abzusenken.
Heben Sie den Griff 2 an, um den Sitz hinten
anzuheben oder abzusenken.
Sitzheizung
Mit diesem Schalter wird die Sitzheizung
ein- bzw. ausgeschaltet.
Sitz mit variabler Federung
Wenn Ihr Sitz mit dieser Vorrichtung ausgerüstet
ist, drehen Sie Rad, um die Federung auf das
Gewicht des Fahrers einzustellen.
Neigung der Rückenlehne
Drehen Sie das Rad, um die Rückenlehne in
der Neigung zu verstellen.
Längsverstellung
Heben Sie den Bügel unter dem Sitz an und
verschieben Sie den Sitz in die gewünschte
Position.
Drehbarer Sitz
Wenn der Sitz mit einer Drehvorrichtung ausgerüste t ist, drücken
Sie auf das Bedienungselement, um den Sitz um 180° zu drehen.

60
Sitze

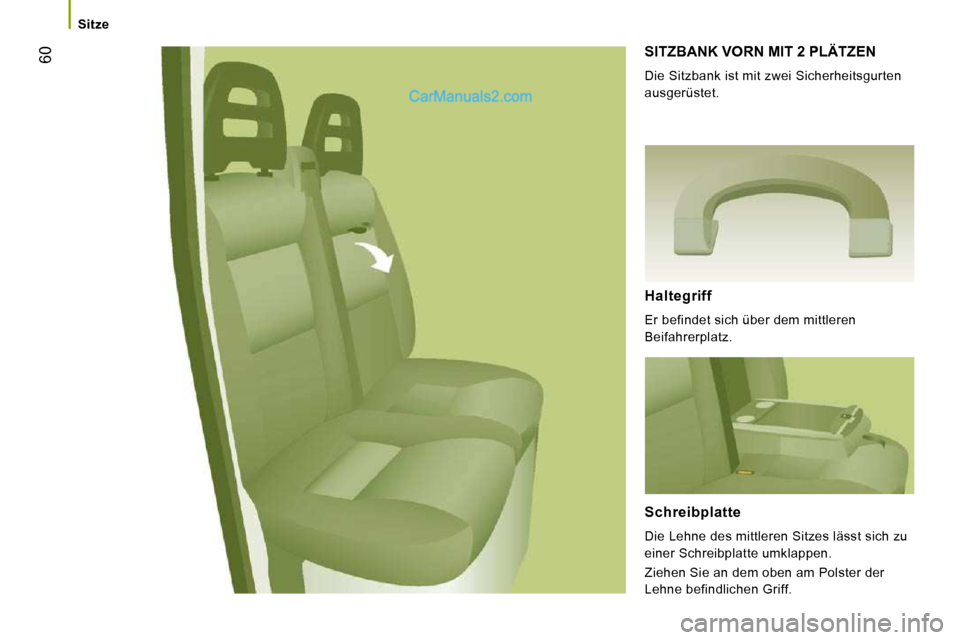

SITZBANK VORN MIT 2 PLÄTZEN
Die Sitzbank ist mit zwei Sicherheitsgurten
ausgerüstet.
Haltegriff
Er befindet sich über dem mittleren
Beifahrerplatz.
Schreibplatte
Die Lehne des mittleren Sitzes lässt sich zu
einer Schreibplatte umklappen.
Ziehen Sie an dem oben am Polster der
Lehne befindlichen Griff.

61
3
ERGONOMIE
und
KOMFORT
Sitze

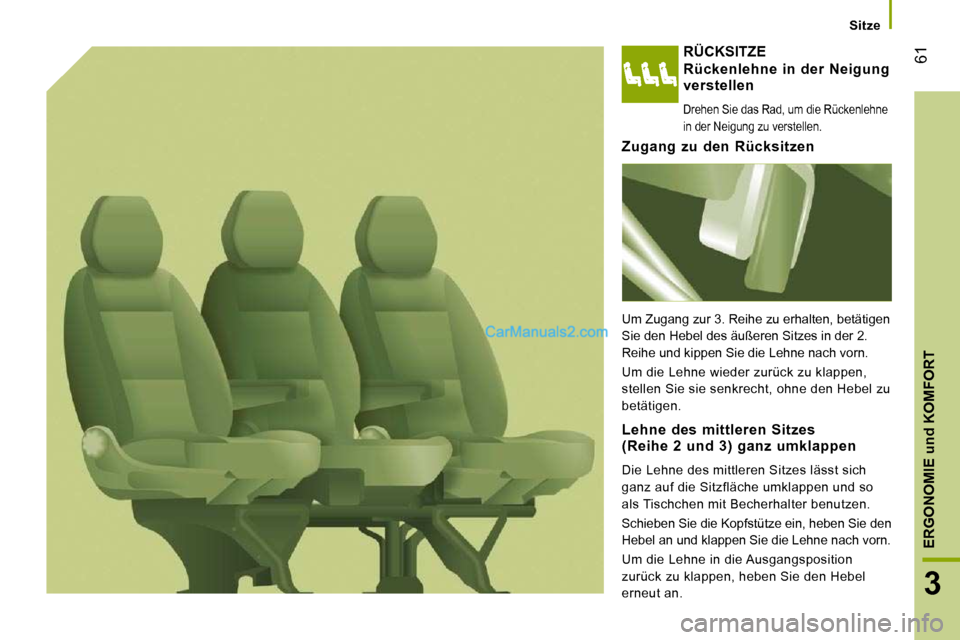

RÜCKSITZE
Rückenlehne in der Neigung verstellen
Drehen Sie das Rad, um die Rückenlehne
in der Neigung zu verstellen.
Zugang zu den Rücksitzen
Um Zugang zur 3. Reihe zu erhalten, betätigen
Sie den Hebel des äußeren Sitzes in der 2.
Reihe und kippen Sie die Lehne nach vorn.
Um die Lehne wieder zurück zu klappen,
stellen Sie sie senkrecht, ohne den Hebel zu
betätigen.
Lehne des mittleren Sitzes(Reihe 2 und 3) ganz umklappen
Die Lehne des mittleren Sitzes lässt sich
ganz auf die Sitzfläche umklappen und so
als Tischchen mit Becherhalter benutzen.
Schieben Sie die Kopfstütze ein, heben Sie den
Hebel an und klappen Sie die Lehne nach vorn.
Um die Lehne in die Ausgangsposition
zurück zu klappen, heben Sie den Hebel
erneut an.

62

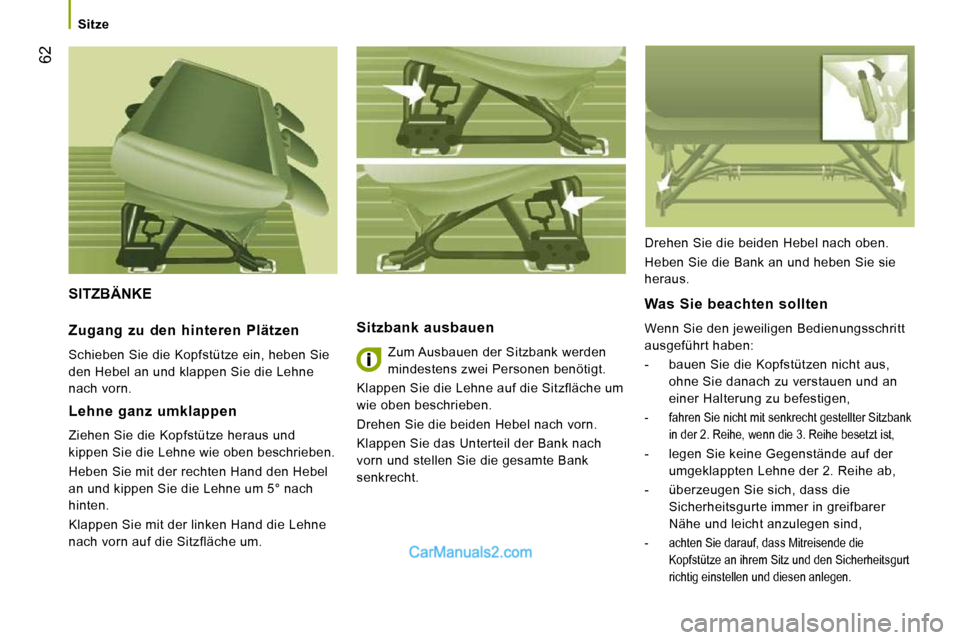

Sitze
SITZBÄNKE
Sitzbank ausbauen
Zum Ausbauen der Sitzbank werden
mindestens zwei Personen benötigt.
Klappen Sie die Lehne auf die Sitzfläche um
wie oben beschrieben.
Drehen Sie die beiden Hebel nach vorn.
Klappen Sie das Unterteil der Bank nach
vorn und stellen Sie die gesamte Bank
senkrecht.
Was Sie beachten sollten
Wenn Sie den jeweiligen Bedienungsschritt
ausgeführt haben:
- bauen Sie die Kopfstützen nicht aus, ohne Sie danach zu verstauen und an
einer Halterung zu befestigen,
- fahren Sie nicht mit senkrecht gestellter Sitzbank in der 2. Reihe, wenn die 3. Reihe besetzt ist,
- legen Sie keine Gegenstände auf der umgeklappten Lehne der 2. Reihe ab,
- überzeugen Sie sich, dass die Sicherheitsgurte immer in greifbarer
Nähe und leicht anzulegen sind,
- achten Sie darauf, dass Mitreisende die Kopfstütze an ihrem Sitz und den Sicherheitsgurt
richtig einstellen und diesen anlegen.
Zugang zu den hinteren Plätzen
Schieben Sie die Kopfstütze ein, heben Sie
den Hebel an und klappen Sie die Lehne
nach vorn.
Lehne ganz umklappen
Ziehen Sie die Kopfstütze heraus und
kippen Sie die Lehne wie oben beschrieben.
Heben Sie mit der rechten Hand den Hebel
an und kippen Sie die Lehne um 5° nach
hinten.
Klappen Sie mit der linken Hand die Lehne
nach vorn auf die Sitzfläche um. Drehen Sie die beiden Hebel nach oben.
Heben Sie die Bank an und heben Sie sie
heraus.
