Peugeot Boxer 2008.5 Betriebsanleitung (in German)

63
3
ERGONOMIE
und
KOMFORT

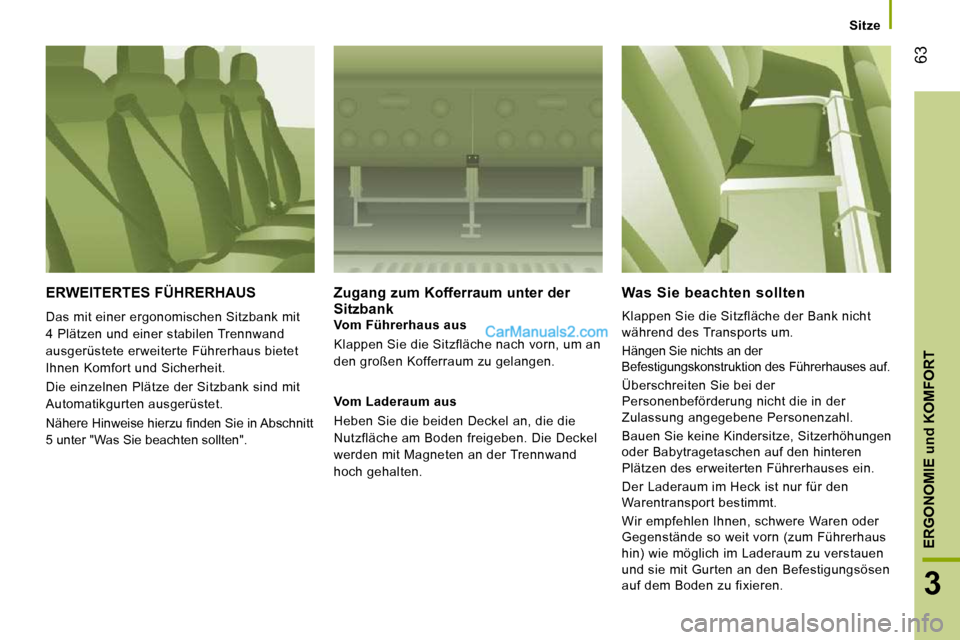

Sitze
ERWEITERTES FÜHRERHAUS
Das mit einer ergonomischen Sitzbank mit
4 Plätzen und einer stabilen Trennwand
ausgerüstete erweiterte Führerhaus bietet
Ihnen Komfort und Sicherheit.
Die einzelnen Plätze der Sitzbank sind mit
Automatikgurten ausgerüstet.
Nähere Hinweise hierzu fi nden Sie in Abschnitt
5 unter "Was Sie beachten sollten".
Zugang zum Kofferraum unter der Sitzbank Vom Führerhaus aus
Klappen Sie die Sitzfläche nach vorn, um an
den großen Kofferraum zu gelangen.
Vom Laderaum aus
Heben Sie die beiden Deckel an, die die
Nutzfläche am Boden freigeben. Die Deckel
werden mit Magneten an der Trennwand
hoch gehalten.
Was Sie beachten sollten
Klappen Sie die Sitzfläche der Bank nicht
während des Transports um.
Hängen Sie nichts an der
Befestigungskonstruktion des Führerhauses auf.
Überschreiten Sie bei der
Personenbeförderung nicht die in der
Zulassung angegebene Personenzahl.
Bauen Sie keine Kindersitze, Sitzerhöhungen
oder Babytragetaschen auf den hinteren
Plätzen des erweiterten Führerhauses ein.
Der Laderaum im Heck ist nur für den
Warentransport bestimmt.
Wir empfehlen Ihnen, schwere Waren oder
Gegenstände so weit vorn (zum Führerhaus
hin) wie möglich im Laderaum zu verstauen
und sie mit Gurten an den Befestigungsösen
auf dem Boden zu fixieren.

64

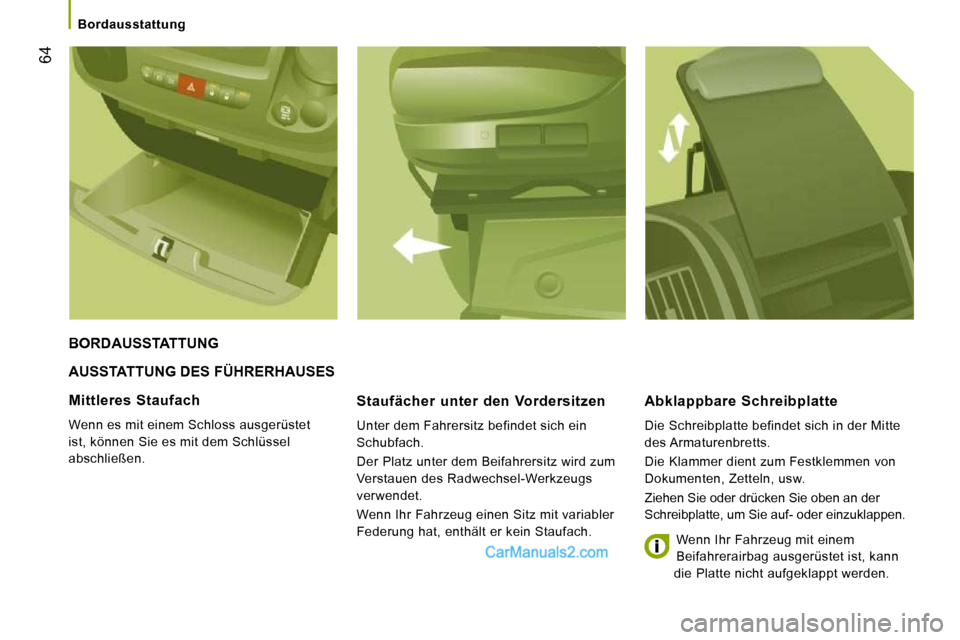

Bordausstattung
AUSSTATTUNG DES FÜHRERHAUSES
Staufächer unter den Vordersitzen
Unter dem Fahrersitz befindet sich ein
Schubfach.
Der Platz unter dem Beifahrersitz wird zum
Verstauen des Radwechsel-Werkzeugs
verwendet.
Wenn Ihr Fahrzeug einen Sitz mit variabler
Federung hat, enthält er kein Staufach.
Abklappbare Schreibplatte
Die Schreibplatte befindet sich in der Mitte
des Armaturenbretts.
Die Klammer dient zum Festklemmen von
Dokumenten, Zetteln, usw.
Ziehen Sie oder drücken Sie oben an der
Schreibplatte, um Sie auf- oder einzuklappen.
BORDAUSSTATTUNG
Mittleres Staufach
Wenn es mit einem Schloss ausgerüstet
ist, können Sie es mit dem Schlüssel
abschließen.
Wenn Ihr Fahrzeug mit einem
Beifahrerairbag ausgerüstet ist, kann
die Platte nicht aufgeklappt werden.

65
3
ERGONOMIE
und
KOMFORT
Bordausstattung

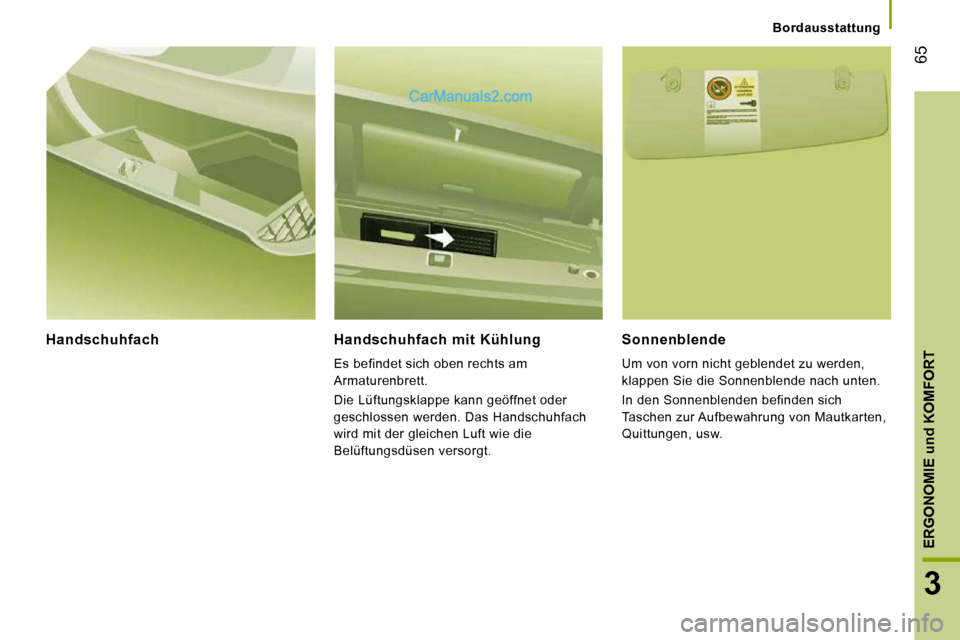

Handschuhfach Handschuhfach mit Kühlung
Es befindet sich oben rechts am
Armaturenbrett.
Die Lüftungsklappe kann geöffnet oder
geschlossen werden. Das Handschuhfach
wird mit der gleichen Luft wie die
Belüftungsdüsen versorgt.
Sonnenblende
Um von vorn nicht geblendet zu werden,
klappen Sie die Sonnenblende nach unten.
In den Sonnenblenden befinden sich
Taschen zur Aufbewahrung von Mautkarten,
Quittungen, usw.

66
Bordausstattung
Zigarettenanzünder/12 Volt-Steckdose
Drücken Sie ihn ein und warten Sie kurz,
bis er automatisch wieder herausspringt.
Als Steckdose: maximal 180 W
Herausnehmbarer Aschenbecher
Ziehen Sie ihn nach dem Öffnen nach
oben heraus und entleeren Sie ihn in einen
Mülleimer.
Dachablage
Sie befindet sich über den Sonnenblenden.
Maximale Last: ca. 20 kg

67
3
ERGONOMIE
und
KOMFORT
Bordausstattung

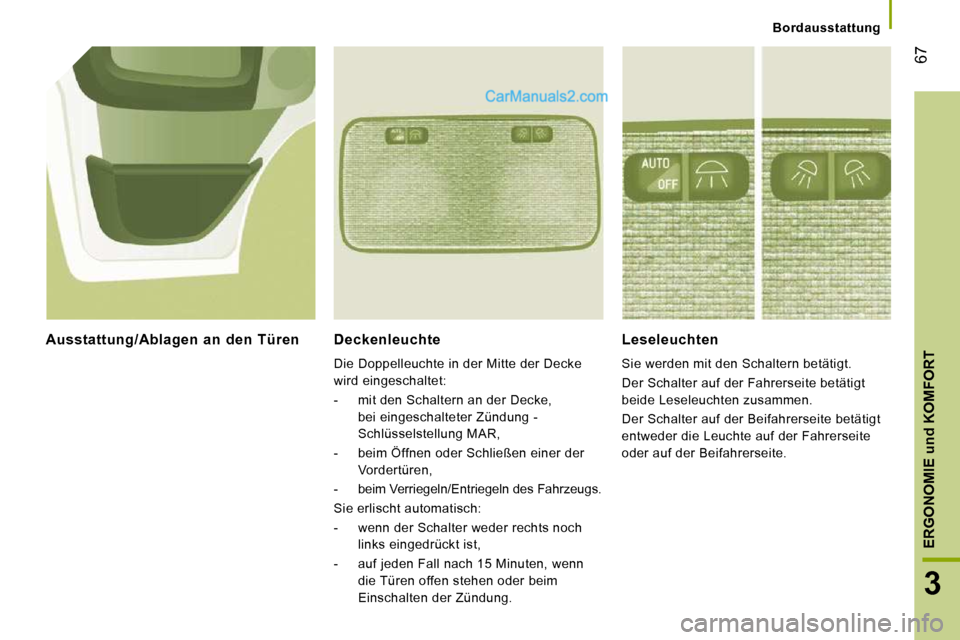

Deckenleuchte
Die Doppelleuchte in der Mitte der Decke
wird eingeschaltet:
- mit den Schaltern an der Decke, bei eingeschalteter Zündung -
Schlüsselstellung MAR,
- beim Öffnen oder Schließen einer der Vordertüren,
- beim Verriegeln/Entriegeln des Fahrzeugs.
Sie erlischt automatisch:
- wenn der Schalter weder rechts noch links eingedrückt ist,
- auf jeden Fall nach 15 Minuten, wenn die Türen offen stehen oder beim
Einschalten der Zündung.
Leseleuchten
Sie werden mit den Schaltern betätigt.
Der Schalter auf der Fahrerseite betätigt
beide Leseleuchten zusammen.
Der Schalter auf der Beifahrerseite betätigt
entweder die Leuchte auf der Fahrerseite
oder auf der Beifahrerseite.
Ausstattung/Ablagen an den Türen

68
Bordausstattung
AUSSTATTUNG DES LADERAUMS Halterung für Befestigungsschiene
Auf jeder Seite des Fahrzeugs befinden sich
oberhalb der Verkleidung Halterungen zum
Anbringen von Befestigungsschienen.
12 Volt Steckdose
Für maximal 180 W
Befestigungsösen
Zum Sichern der Ladung sind
8 Befestigungsösen vorhanden. Davon
befinden sich 6 Ösen auf dem Boden
und 2 an der Trennwand hinter dem
Führerhaus.
Aus Gründen der Sicherheit bei starkem
Abbremsen empfiehlt es sich,
die schwersten Gegenstände weiter vorne
zum Führerhaus hin zu verstauen.
Verkleidung
Die Seitenteile sind zum Schutz der Ladung
im unteren Bereich verkleidet.

3
ERGONOMIE
und
KOMFORT
Bordausstattung

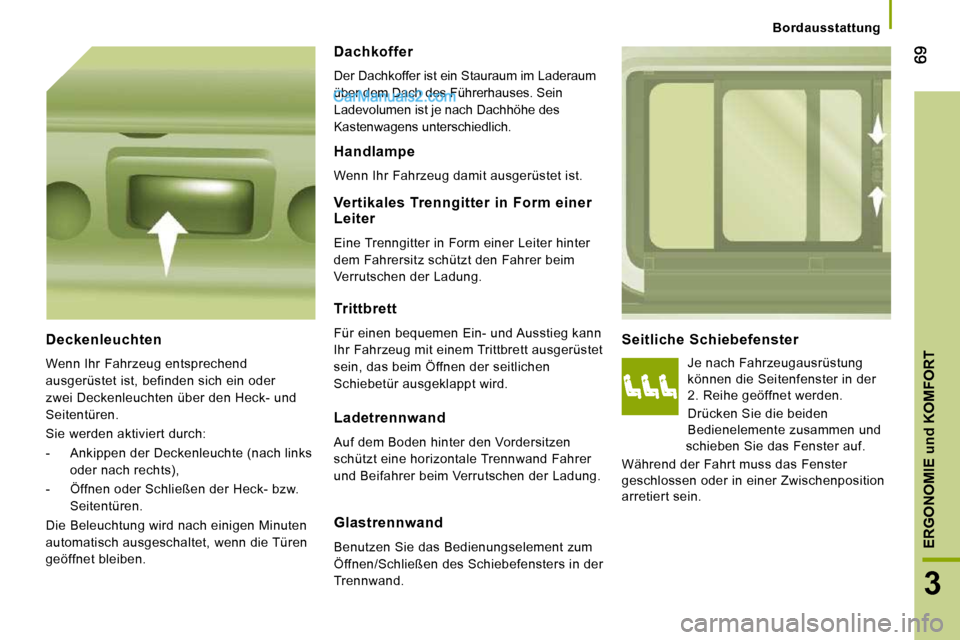

Seitliche Schiebefenster
Je nach Fahrzeugausrüstung können die Seitenfenster in der 2. Reihe geöffnet werden.
Drücken Sie die beiden Bedienelemente zusammen und schieben Sie das Fenster auf.
Während der Fahrt muss das Fenster
geschlossen oder in einer Zwischenposition arretiert sein.
Trittbrett
Für einen bequemen Ein- und Ausstieg kann
Ihr Fahrzeug mit einem Trittbrett ausgerüstet
sein, das beim Öffnen der seitlichen
Schiebetür ausgeklappt wird. Deckenleuchten
Wenn Ihr Fahrzeug entsprechend
ausgerüstet ist, befinden sich ein oder
zwei Deckenleuchten über den Heck- und
Seitentüren.
Sie werden aktiviert durch:
- Ankippen der Deckenleuchte (nach links oder nach rechts),
- Öffnen oder Schließen der Heck- bzw. Seitentüren.
Die Beleuchtung wird nach einigen Minuten
automatisch ausgeschaltet, wenn die Türen
geöffnet bleiben.
Dachkoffer
Der Dachkoffer ist ein Stauraum im Laderaum
über dem Dach des Führerhauses. Sein
Ladevolumen ist je nach Dachhöhe des
Kastenwagens unterschiedlich.
Handlampe
Wenn Ihr Fahrzeug damit ausgerüstet ist.
Vertikales Trenngitter in Form einer Leiter
Eine Trenngitter in Form einer Leiter hinter
dem Fahrersitz schützt den Fahrer beim
Verrutschen der Ladung.
Ladetrennwand
Auf dem Boden hinter den Vordersitzen
schützt eine horizontale Trennwand Fahrer
und Beifahrer beim Verrutschen der Ladung.
Glastrennwand
Benutzen Sie das Bedienungselement zum
Öffnen/Schließen des Schiebefensters in der
Trennwand.

70
Rückspiegel und Fenster

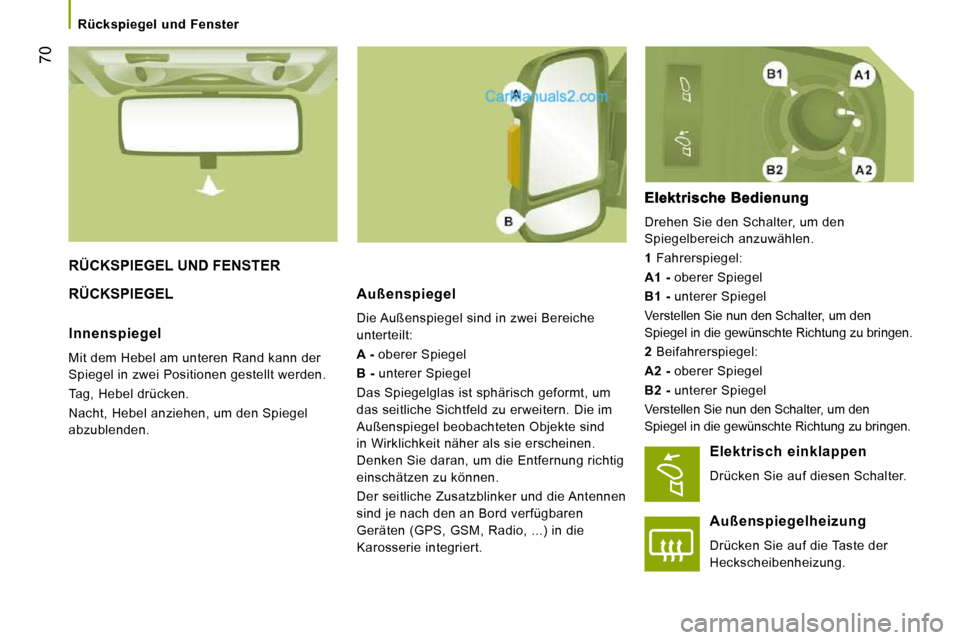

RÜCKSPIEGEL UND FENSTER
RÜCKSPIEGEL Außenspiegel
Die Außenspiegel sind in zwei Bereiche
unterteilt:

A - oberer Spiegel

B - unterer Spiegel
Das Spiegelglas ist sphärisch geformt, um
das seitliche Sichtfeld zu erweitern. Die im
Außenspiegel beobachteten Objekte sind
in Wirklichkeit näher als sie erscheinen.
Denken Sie daran, um die Entfernung richtig
einschätzen zu können.
Der seitliche Zusatzblinker und die Antennen
sind je nach den an Bord verfügbaren
Geräten (GPS, GSM, Radio, ...) in die
Karosserie integriert.
Drehen Sie den Schalter, um den
Spiegelbereich anzuwählen.

1 Fahrerspiegel:

A1 - oberer Spiegel

B1 - unterer Spiegel
Verstellen Sie nun den Schalter, um den
Spiegel in die gewünschte Richtung zu bringen.

2 Beifahrerspiegel:

A2 - oberer Spiegel

B2 - unterer Spiegel
Verstellen Sie nun den Schalter, um den
Spiegel in die gewünschte Richtung zu bringen.
Innenspiegel
Mit dem Hebel am unteren Rand kann der
Spiegel in zwei Positionen gestellt werden.
Tag, Hebel drücken.
Nacht, Hebel anziehen, um den Spiegel
abzublenden.
Elektrisch einklappen
Drücken Sie auf diesen Schalter.
Außenspiegelheizung
Drücken Sie auf die Taste der
Heckscheibenheizung.

71
3
ERGONOMIE
und
KOMFORT
Rückspiegel und Fenster

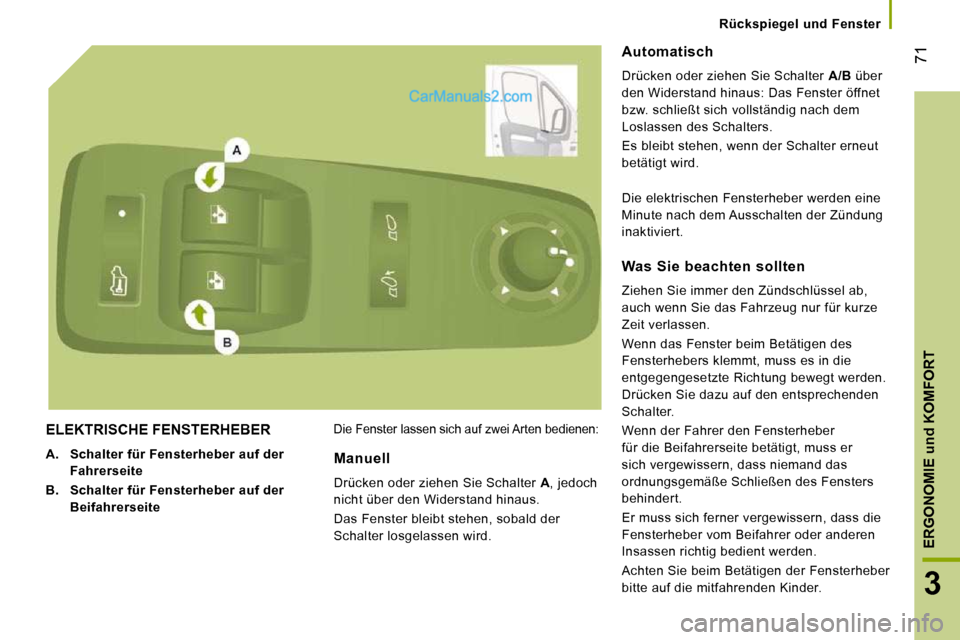

ELEKTRISCHE FENSTERHEBER

A. Schalter für Fensterheber auf der
Fahrerseite

B. Schalter für Fensterheber auf der
Beifahrerseite
Die Fenster lassen sich auf zwei Arten bedienen:
Automatisch
Drücken oder ziehen Sie Schalter A/B über
den Widerstand hinaus: Das Fenster öffnet
bzw. schließt sich vollständig nach dem
Loslassen des Schalters.
Es bleibt stehen, wenn der Schalter erneut
betätigt wird.
Manuell
Drücken oder ziehen Sie Schalter A , jedoch
nicht über den Widerstand hinaus.
Das Fenster bleibt stehen, sobald der
Schalter losgelassen wird.
Was Sie beachten sollten
Ziehen Sie immer den Zündschlüssel ab,
auch wenn Sie das Fahrzeug nur für kurze
Zeit verlassen.
Wenn das Fenster beim Betätigen des
Fensterhebers klemmt, muss es in die
entgegengesetzte Richtung bewegt werden.
Drücken Sie dazu auf den entsprechenden
Schalter.
Wenn der Fahrer den Fensterheber
für die Beifahrerseite betätigt, muss er
sich vergewissern, dass niemand das
ordnungsgemäße Schließen des Fensters
behindert.
Er muss sich ferner vergewissern, dass die
Fensterheber vom Beifahrer oder anderen
Insassen richtig bedient werden.
Achten Sie beim Betätigen der Fensterheber
bitte auf die mitfahrenden Kinder.
Die elektrischen Fensterheber werden eine
Minute nach dem Ausschalten der Zündung
inaktiviert.

72

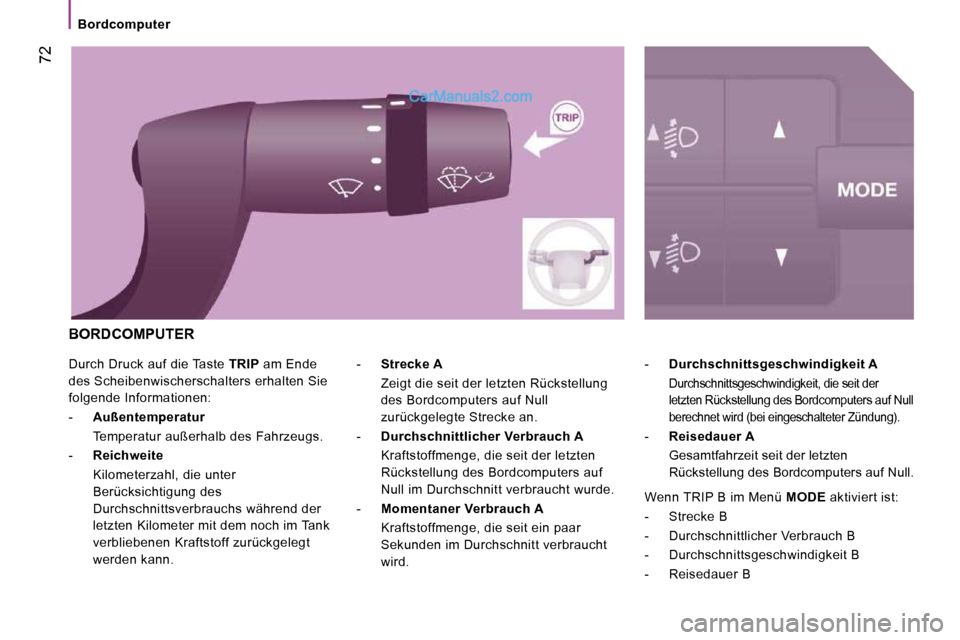

Bordcomputer
Durch Druck auf die Taste TRIP am Ende
des Scheibenwischerschalters erhalten Sie
folgende Informationen:
- Außentemperatur
Temperatur außerhalb des Fahrzeugs.
- Reichweite
Kilometerzahl, die unter Berücksichtigung des
Durchschnittsverbrauchs während der
letzten Kilometer mit dem noch im Tank
verbliebenen Kraftstoff zurückgelegt
werden kann. -
Durchschnittsgeschwindigkeit A
Durchschnittsgeschwindigkeit, die seit der
letzten Rückstellung des Bordcomputers auf Null
berechnet wird (bei eingeschalteter Zündung).
- Reisedauer A
Gesamtfahrzeit seit der letzten Rückstellung des Bordcomputers auf Null.
-
Strecke A
Zeigt die seit der letzten Rückstellung des Bordcomputers auf Null
zurückgelegte Strecke an.
- Durchschnittlicher Verbrauch A
Kraftstoffmenge, die seit der letzten Rückstellung des Bordcomputers auf
Null im Durchschnitt verbraucht wurde.
- Momentaner Verbrauch A
Kraftstoffmenge, die seit ein paar
Sekunden im Durchschnitt verbraucht
wird.
BORDCOMPUTER
Wenn TRIP B im Menü MODE aktiviert ist:
- Strecke B
- Durchschnittlicher Verbrauch B
- Durchschnittsgeschwindigkeit B
- Reisedauer B
