Peugeot Boxer 2008 Handleiding (in Dutch)

147
9
TECHNISCHE GEGEVENS
AFMETINGEN
De Boxer is leverbaar in 4 lengten (L1..) en 3 hoogten (H1..). Raadpleeg de onderstaande tabellen:
BESTELWAGEN
L1 L2 L3 L4
H1 H1 H2 H2 H3 H2 H3
L Totale lengte 4963 5413 5998 6363
H Totale hoogte 2254 2254 2524 2524 2764 2524 2764
A Wielbasis 3000 3450 4035
B Overhang vóór 948
C Overhang achter 10151380
D Totale breedte (zonder buitenspiegels) 2050
E Spoorbreedte vóór 1810
F Spoorbreedte achter 1790
G Laadhoogte 535 - 565
I Lengte laadvloer 2670 3120 3705 4070
J Maximale hoogte laadruimte 1662 1662 1932 1932 2172 1932 2172
K Maximale breedte laadruimte 1870
M Breedte tussen wielkasten 1422
Inhoud (m 3
) 8 10 11,5 13 15 15 17 Afmetingen

148

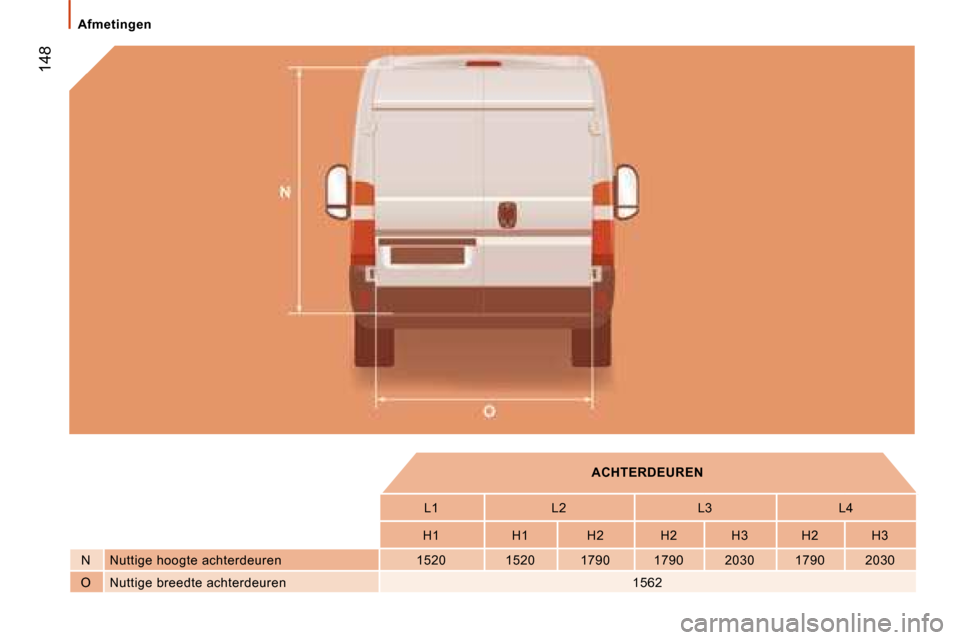

ACHTERDEUREN
L1 L2 L3 L4
H1 H1 H2 H2 H3 H2 H3
N Nuttige hoogte achterdeuren 1520 1520 1790 1790 2030 17 90 2030
O Nuttige breedte achterdeuren 1562
Afmetingen

149
9
TECHNISCHE GEGEVENS

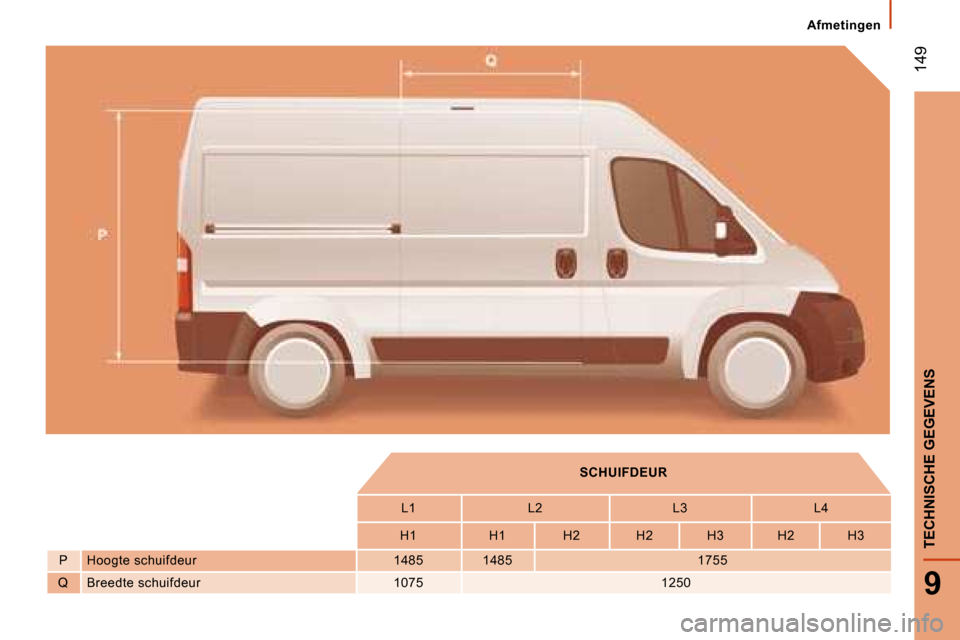

SCHUIFDEUR
L1 L2 L3 L4
H1 H1 H2 H2 H3 H2 H3
P Hoogte schuifdeur 1485 1485 1755
Q Breedte schuifdeur 1075 1250Afmetingen

150
Afmetingen

151
9
TECHNISCHE GEGEVENS

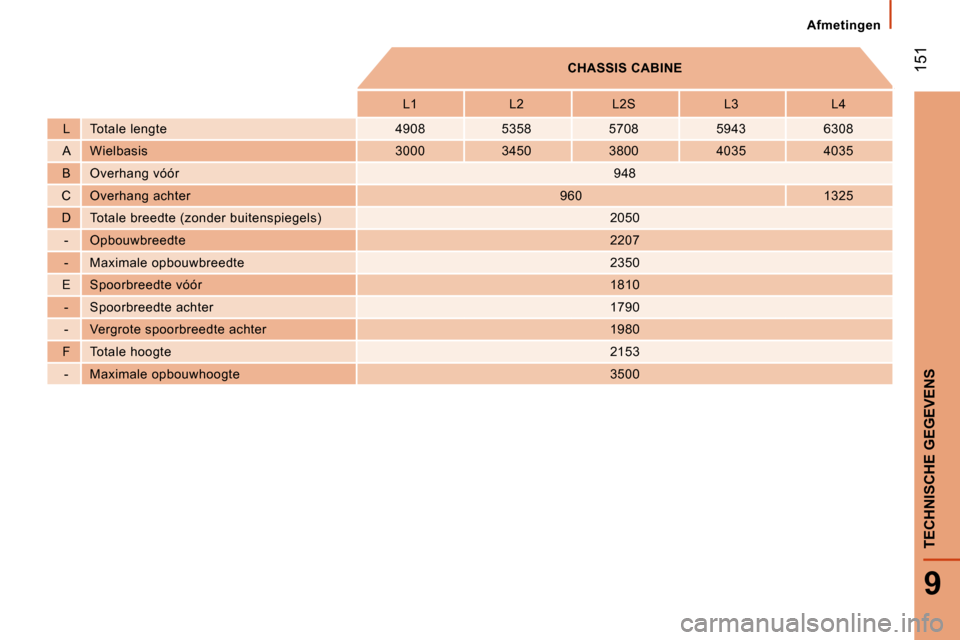

CHASSIS CABINE
L1 L2 L2S L3 L4
L Totale lengte 4908 5358 5708 5943 6308
A Wielbasis 3000 3450 3800 4035 4035
B Overhang vóór 948
C Overhang achter 9601325
D Totale breedte (zonder buitenspiegels) 2050
- Opbouwbreedte 2207
- Maximale opbouwbreedte 2350
E Spoorbreedte vóór 1810
- Spoorbreedte achter 1790
- Vergrote spoorbreedte achter 1980
F Totale hoogte 2153
- Maximale opbouwhoogte 3500Afmetingen

152

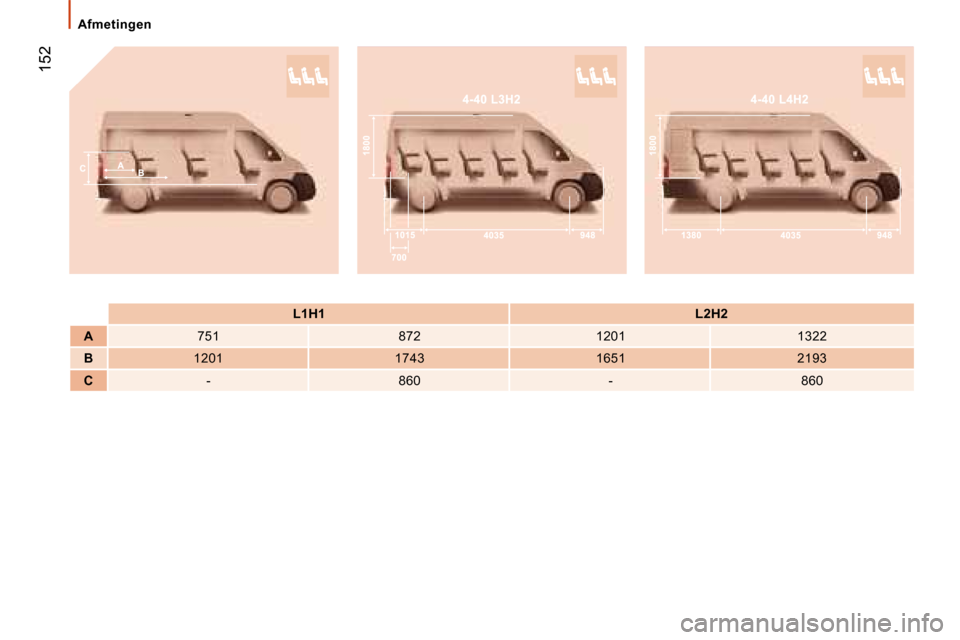

AfmetingenL1H1 L2H2
A 751 872 1201 1322
B 1201 1743 1651 2193
C - 860 - 860

153
9
TECHNISCHE GEGEVENS
Dieselmotoren

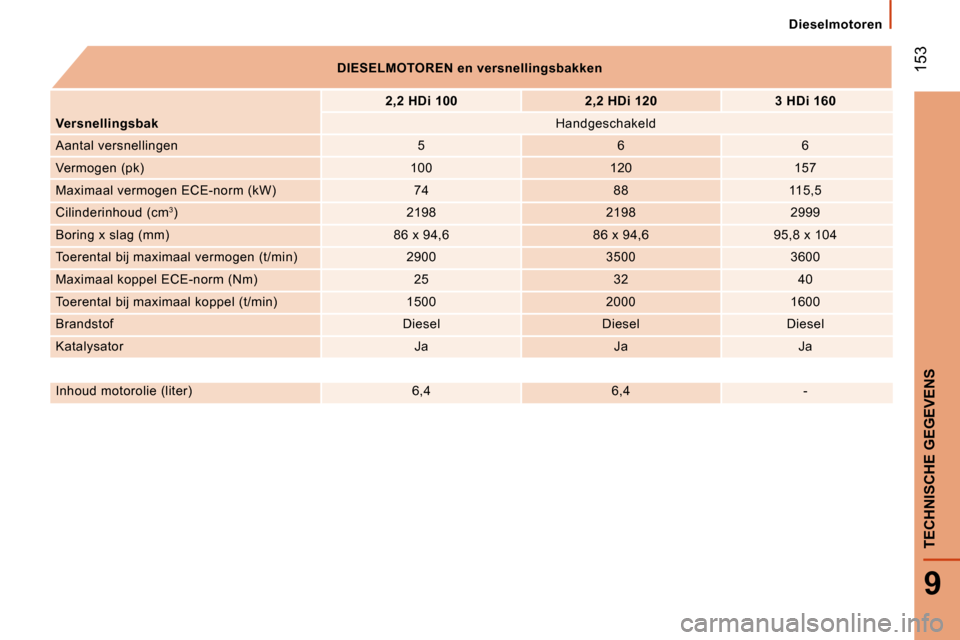

DIESELMOTOREN en versnellingsbakken 2,2 HDi 100 2,2 HDi 120 3 HDi 160
Versnellingsbak Handgeschakeld
Aantal versnellingen 5 6 6
Vermogen (pk) 100 120 157
Maximaal vermogen ECE-norm (kW) 74 88 115,5
Cilinderinhoud (cm 3
) 2198 2198 2999
Boring x slag (mm) 86 x 94,6 86 x 94,6 95,8 x 104
Toerental bij maximaal vermogen (t/min) 2900 3500 3600
Maximaal koppel ECE-norm (Nm) 25 32 40
Toerental bij maximaal koppel (t/min) 1500 2000 1600
Brandstof Diesel Diesel Diesel
Katalysator Ja Ja Ja
Inhoud motorolie (liter) 6,4 6,4 -

154
Dieselmotoren

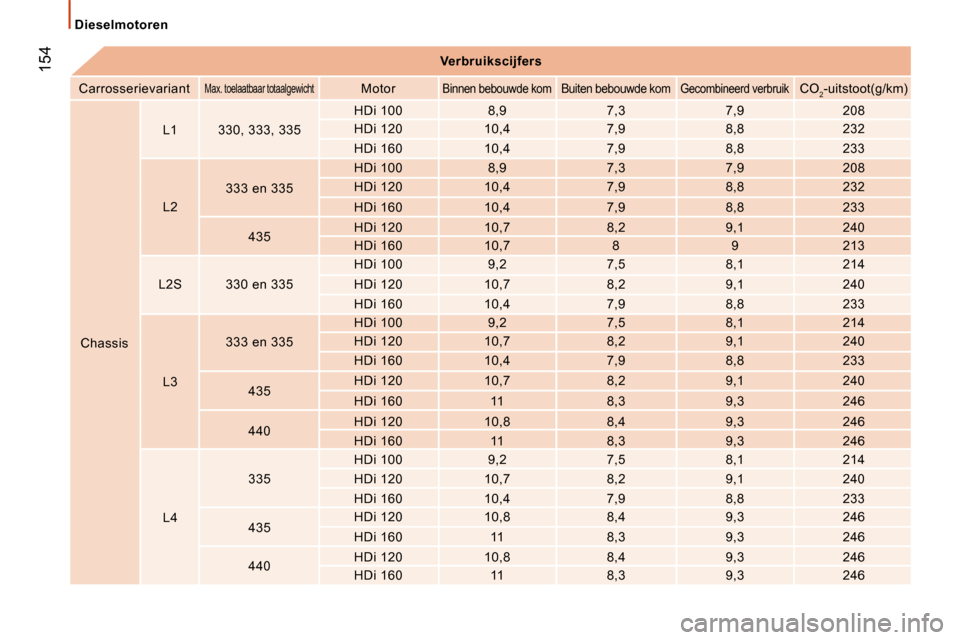

Verbruikscijfers
Carrosserievariant
Max. toelaatbaar totaalgewichtMotorBinnen bebouwde komBuiten bebouwde komGecombineerd verbruikCO 2-uitstoot(g/km)
Chassis L1 330, 333, 335
HDi 100 8,9 7,3 7,9 208
HDi 120 10,4 7,9 8,8 232
HDi 160 10,4 7,9 8,8 233
L2 333 en 335 HDi 100 8,9 7,3 7,9 208
HDi 120 10,4 7,9 8,8 232
HDi 160 10,4 7,9 8,8 233
435 HDi 120 10,7 8,2 9,1 240
HDi 160 10,7 8 9 213
L2S 330 en 335 HDi 100 9,2 7,5 8,1 214
HDi 120 10,7 8,2 9,1 240
HDi 160 10,4 7,9 8,8 233
L3 333 en 335
HDi 100 9,2 7,5 8,1 214
HDi 120 10,7 8,2 9,1 240
HDi 160 10,4 7,9 8,8 233
435 HDi 120 10,7 8,2 9,1 240
HDi 160 11 8,3 9,3 246
440 HDi 120 10,8 8,4 9,3 246
HDi 160 11 8,3 9,3 246
L4 335
HDi 100 9,2 7,5 8,1 214
HDi 120 10,7 8,2 9,1 240
HDi 160 10,4 7,9 8,8 233
435 HDi 120 10,8 8,4 9,3 246
HDi 160 11 8,3 9,3 246
440 HDi 120 10,8 8,4 9,3 246
HDi 160 11 8,3 9,3 246

155
9
TECHNISCHE GEGEVENS
Dieselmotoren

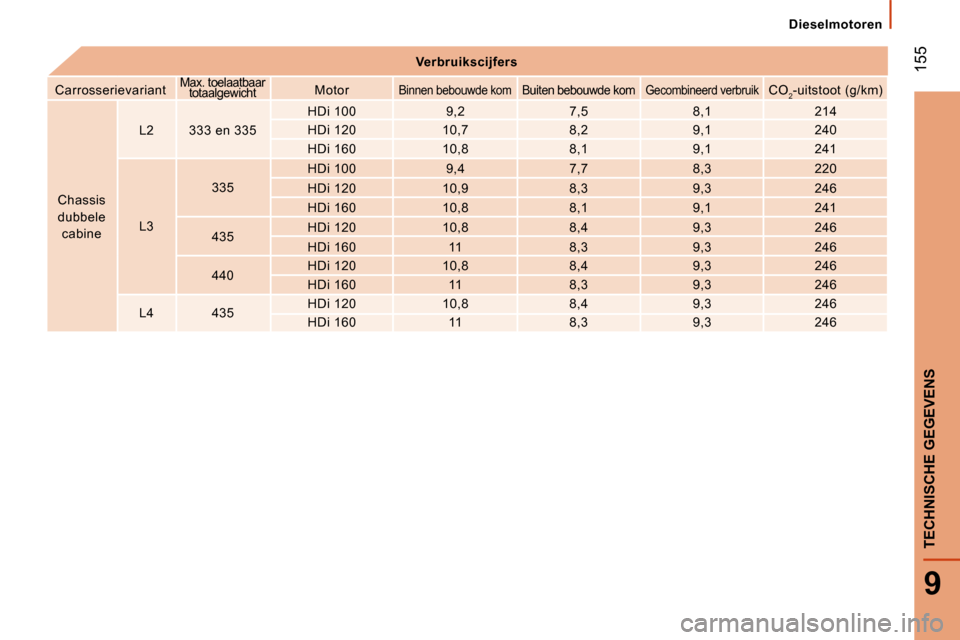

Verbruikscijfers
Carrosserievariant
Max. toelaatbaar totaalgewichtMotorBinnen bebouwde komBuiten bebouwde komGecombineerd verbruikCO 2-uitstoot (g/km)
Chassis
dubbele cabine L2 333 en 335
HDi 100 9,2 7,5 8,1 214
HDi 120 10,7 8,2 9,1 240
HDi 160 10,8 8,1 9,1 241
L3 335
HDi 100 9,4 7,7 8,3 220
HDi 120 10,9 8,3 9,3 246
HDi 160 10,8 8,1 9,1 241
435 HDi 120 10,8 8,4 9,3 246
HDi 160 11 8,3 9,3 246
440 HDi 120 10,8 8,4 9,3 246
HDi 160 11 8,3 9,3 246
L4 435 HDi 120 10,8 8,4 9,3 246
HDi 160 11 8,3 9,3 246

156
Dieselmotoren

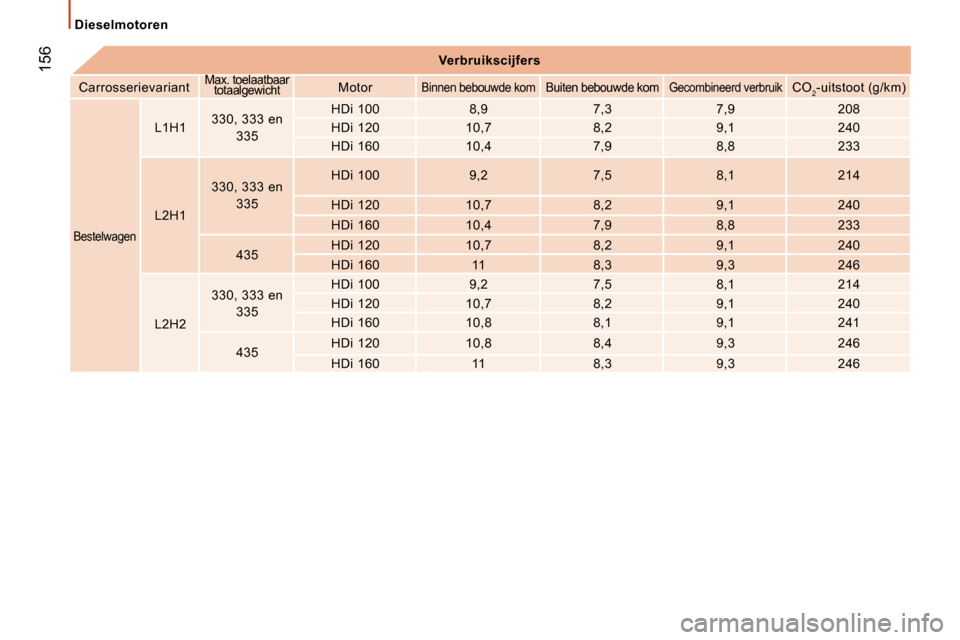

Verbruikscijfers
Carrosserievariant
Max. toelaatbaar totaalgewichtMotorBinnen bebouwde komBuiten bebouwde komGecombineerd verbruikCO 2-uitstoot (g/km)
Bestelwagen
L1H1 330, 333 en
335 HDi 100 8,9 7,3 7,9 208
HDi 120 10,7 8,2 9,1 240
HDi 160 10,4 7,9 8,8 233
L2H1 330, 333 en
335 HDi 100 9,2 7,5 8,1 214
HDi 120 10,7 8,2 9,1 240
HDi 160 10,4 7,9 8,8 233
435 HDi 120 10,7 8,2 9,1 240
HDi 160 11 8,3 9,3 246
L2H2 330, 333 en
335 HDi 100 9,2 7,5 8,1 214
HDi 120 10,7 8,2 9,1 240
HDi 160 10,8 8,1 9,1 241
435 HDi 120 10,8 8,4 9,3 246
HDi 160 11 8,3 9,3 246
