18
TELECOMANDO
APERTURE
Sbloccaggio della cabina
Premendo questo comando si
sblocca la cabina del veicolo. Il
diodo situato sul telecomando si
accende, la plafoniera interna si
accende per un breve istante e
gli indicatori di direzione lampeggiano due
volte. Sbloccaggio delle porte posteriori
Premendo questo comando
si sbloccano la porta laterale
e le porte posteriori del vano
di carico. Il diodo situato sul
telecomando si accende. Bloccaggio centralizzato
Una breve pressione su questo
comando consente di blocare
tutte le porte del veicolo, cabina e
vano di carico.
Se una delle porte è aperta o
chiusa male, il bloccaggio centralizzato non
può essere effettuato.
Gli indicatori di direzione lampeggiano una
volta.
La spia luminosa del comando
sulla consolle centrale si accende
e poi lampeggia.
Aperture
Page 2 of 154
19
2
PRONTO ALLA PARTENZA
Bloccaggio a doppia azione
Due pressioni successive su
questo comando permettono un
bloccaggio a doppia azione.
È allora impossibile aprire le
porte dall'interno e dall'esterno.
Gli indicatori di direzione lampeggiano tre
volte.
Non lasciare mai qualcuno all'interno del
veicolo quando è bloccato a doppia azione.
Ripiegamento/Apertura della chiave
Premere questo pulsante per
far uscire la chiave dal suo
alloggiamento.
Per ripiegare la chiave, premere
questo tasto e ripiegare la chiave
nel suo alloggiamento.
Se non si preme il pulsante, si rischia di
danneggiare il meccanismo. Aperture
Page 3 of 154
3
2
1
20
CHIAVE
Consente di bloccare e sbloccare le
serrature del veicolo e di mettere in moto il
motore.
PILA DEL TELECOMANDO
Se premendo uno dei comandi del
telecomando il diodo lampeggia, è
necessario sostituire la pila.
Riferimento: CR 2032/3 volt.

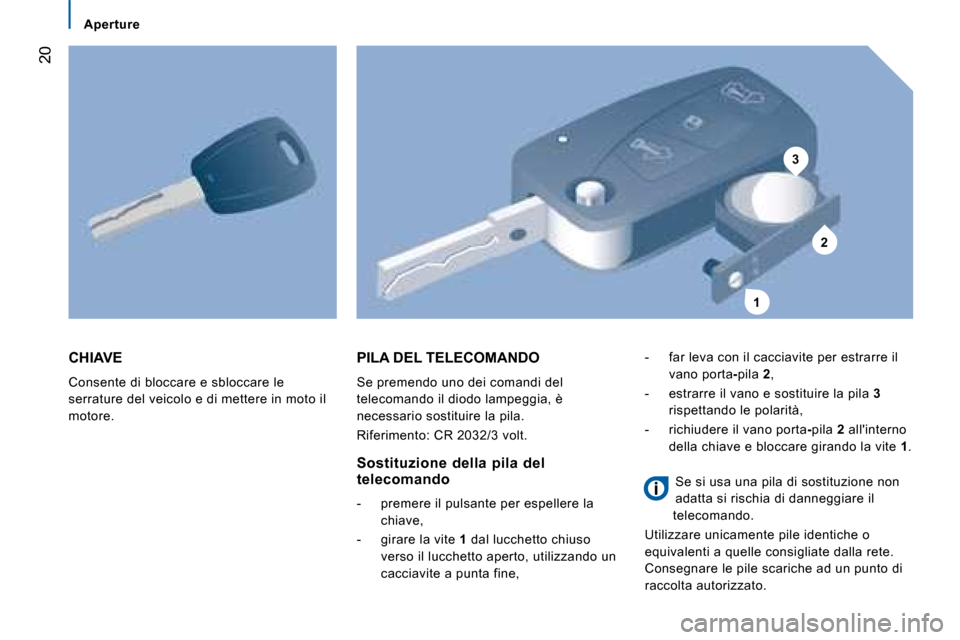

Sostituzione della pila del
telecomando
- premere il pulsante per espellere la
chiave,
- girare la vite 1
dal lucchetto chiuso
verso il lucchetto aperto, utilizzando un
cacciavite a punta fine, - far leva con il cacciavite per estrarre il
vano porta -pila 2,
- estrarre il vano e sostituire la pila 3
rispettando le polarità,
- richiudere il vano porta -
pila 2 all'interno
della chiave e bloccare girando la vite 1.
Se si usa una pila di sostituzione non
adatta si rischia di danneggiare il
telecomando.
Utilizzare unicamente pile identiche o
equivalenti a quelle consigliate dalla rete.
Consegnare le pile scariche ad un punto di
raccolta autorizzato.
Aperture
Page 4 of 154
21
2
PRONTO ALLA PARTENZA
ANTIAVVIAMENTO ELETTRONICO
Tutte le chiavi contengono un dispositivo di
antiavviamento elettronico.
Questo dispositivo blocca il sistema
di alimentazione del motore. Si attiva
automaticamente quando si toglie la chiave
dal contatto. La manipolazione del telecomando anche
nella tasca può provocare lo sbloccaggio
accidentale delle porte.
Tuttavia, se non si apre alcuna porta entro
circa trenta secondi dallo sbloccaggio, le
porte si ribloccano automaticamente.
L'utilizzo simultaneo di altri apparecchi ad
alta frequenza (cellulari, allarmi domestici…)
può disturbare temporaneamente il
funzionamento del telecomando.
Tranne per la reinizializzazione, il
telecomando non può funzionare finché la
chiave è inserita nel bloccasterzo, anche
con il contatto disinserito.
Per un corretto utilizzo
Annotare scrupolosamente il numero delle
chiavi; in caso di smarrimento, l'intervento
della rete PEUGEOT sarà più rapido ed
efficace se si presenta questo numero e la
carta confidenziale.
Non modificare in alcun modo il sistema di
antiavviamento elettronico. Questa spia si spegne dopo aver
inserito il contatto: la chiave è
stata riconosciuta ed è possible
accendere il motore.
Se la chiave non viene riconosciuta, non
è possibile accendere il motore. Cambiare
chiave e far controllare la chiave difettosa
dalla rete.
Guidare con le porte bloccate potrebbe
ostacolare l'accesso all'abitacolo da
parte dei soccorsi in caso di emergenza.
Per ragioni di sicurezza (bambini a bordo)
togliere la chiave dal bloccasterzo quando si
scende dal veicolo, anche per pochi istanti.
Dopo aver inserito il contatto, si attiva un
dialogo tra la chiave ed il dispositivo di
antiavviamento elettronico.
Quando si acquista un veicolo usato:
- controllare di essere in possesso della carta confidenziale,
- far memorizzare le chiavi dalla rete PEUGEOT, per assicurarsi che le chiavi
possedute siano le uniche a poter
mettere in moto il veicolo.
CARTA CONFIDENZIALE
Viene consegnata insieme al veicolo, con la
copia delle chiavi.
Contiene il codice d'identificazione
necessario per qualsiasi intervento sul
sistema di antiavviamento elettronico
effettuato dalla rete . Questo codice è
nascosto da una pellicola, da togliere solo in
caso di bisogno.
Conservare la carta in un luogo sicuro, mai
all'interno del veicolo.
In caso di viaggio lontano dal domicilio
portare con sé questa carta assieme agli
altri documenti personali. Aperture
Page 5 of 154
22Quando l'allarme è in veglia, ogni
tentativo di effrazione fa scattare la
sirena per 30 secondi, accompagnata da
un'accensione degli indicatori di direzione.
L'allarme torna in seguito in veglia, ma
l'episodio viene memorizzato ed è segnalato
da un lampeggiamento rapido della spia, se
l'allarme viene disattivato.
L'allarme scatta egualmente dopo
un'interruzione dell'alimentazione elettrica,
quando questa viene ripristinata.
Attivazione automatica
Secondo il paese di commercializzazione:
questa funzione attiva automaticamente
lo stato di veglia 2 minuti circa dopo la
chiusura dell'ultima porta. Allo scopo di
evitare di far scattare l'allarme quando si
apre una porta, è indispensabile premere il
comando di sbloccaggio del telecomando
Disattivazione con la chiave
Sbloccare le porte con la chiave, entrare nel
veicolo. Inserire il contatto, l'identificazione
del codice della chiave disinserirà l'allarme. Disattivazione con il telecomando
Premendo questo pulsante
(cabina e chiave), la
disattivazione viene effettuata
quando si sblocca il veicolo.
Disattivazione della protezione
anti-sollevamento Premere il comando per disattivare
la protezione (ad esempio, in caso
di traino del veicolo con l'allarme
attivato).
La protezione rimane attiva fino all'apertura
centralizzata delle porte.
Per un corretto utilizzo
Per disattivare rapidamente la sirena
attivata inavvertitamente:
- inserire il contatto, l'identificazione del codice della chiave disattiverà l'allarme,
- premere sul pulsante di sbloccaggio (cabina e chiave) del telecomando.
Per evitare di mettere l'allarme in veglia,
in occasione di un lavaggio per esempio,
chiudere il veicolo con la chiave.
Lo sbloccaggio del veicolo con il
telecomando disattiva la sirena
automaticamente.ALLARME
Se il veicolo è equipaggiato con un
ALLARME ANTIFURTO.
Questo garantisce:
- una protezione perimetrica esterna mediante sensori sulle aperture (porte,
cofano) e sull'alimentazione elettrica,
- una protezione anti sollevamento
L'equipaggiamento comprende
inoltre una sirena e una spia visibile
dall'esterno, che indica le tre posizioni
possibili dell'allarme:
- allarme attivo (veglia), lampeggiamento lento della spia rossa,
- allarme non attivo (non in veglia), spia spenta,
- allarme scattato (segnale di effrazione), lampeggiamento rapido della spia rossa
quando si apre il veicolo.
Attivazione dell'allarme
Accertarsi innanzitutto di aver chiuso
correttamente tutte le aperture. L'attivazione dell'allarme avviene
premendo su questo lucchetto,
le protezioni sono attive dopo
qualche secondo.
Aperture
Page 6 of 154
23
2
PRONTO ALLA PARTENZA
PORTE ANTERIORISicurezza bambini
Impedisce l'apertura dall'interno della porta
laterale scorrevole.
Premere il comando situato sul taglio della
porta laterale.
Porta conducente
Utilizzare il telecomando per bloccare/
sbloccare.
PORTA LATERALE SCORREVOLE
Attenzione: non ostacolare lo spazio
della guida sul pianale per far scorrere
correttamente la porta. Dall'esterno
Tirare la maniglia verso di sé poi all'indietro.
Dall'interno
Per sbloccare e aprire, spingere la maniglia
all'indietro.
Controllare che l'apertura sia completa per
ottenere il bloccaggio del dispositivo alla
base della porta.
Per sbloccare e chiudere, tirare la maniglia
facendo scorrere la porta.
Non guidare con la porta scorrevole
laterale aperta. Aperture
Page 7 of 154
24
PORTE POSTERIORI
Dall'esterno
Tirare la maniglia verso di sé. I due battenti
si aprono a 96°.
Apertura/Chiusura delle porte
Per aprire, tirare la maniglia verso di sé poi
tirare la leva per aprire la porta sinistra.
Per chiudere, cominciare dalla porta sinistra
poi chiudere la porta destra. Apertura a 180°/270°
Se il veicolo ne è equipaggiato, un sistema
di tiranti a scomparsa consente di portare
l'apertura da 96° a 180° o 270° (250° per la
porta destra).
Premere il pulsante situato sul pannello
della porta, per ampliare l'angolo della porta.
Il tirante si riaggancerà automaticamente
alla chiusura.
Aperture
Page 8 of 154
25
2
PRONTO ALLA PARTENZA
BLOCCAGGIO/SBLOCCAGGIO
DALL'INTERNO
Spia di apertura
Se questa spia si accende, controllare
la corretta chiusura delle porte della
cabina, delle porte posteriori o della
porta laterale e del cofano motore.
Per un corretto utilizzo
La scelta di guidare con le porte bloccate
può rendere difficile l'accesso dei soccorsi in
caso di emergenza.
Cabina e vano di carico
Premendo una volta si aziona il
bloccaggio centralizzato elettrico,
quando le porte sono chiuse.
Premendo una volta si aziona lo
sbloccaggio centralizzato elettrico.
L'apertura delle porte è sempre possibile
dall'interno. Se una delle porte è aperta o chiusa
male, il bloccaggio centralizzato non è
possibile. La spia luminosa del comando:
- si accende quando le aperture
vengono bloccate e quando si
inserisce il contatto,
- poi lampeggia quando le
aperture vengono bloccate
all'arresto del veicolo e a
motore spento.
Il comando non è attivo quando il veicolo è
stato bloccato con il telecomando o con la
chiave dall'esterno. Vano di carico
Premendo una volta si bloccano
o si sbloccano la porta laterale e
le porte posteriori dalla cabina.
La spia luminosa rimane accesa
durante il bloccaggio.
Sicurezza anti-aggressioni
All'avviamento del veicolo, il sistema blocca
automaticamente le porte della cabina e del
vano di carico non appena si raggiungono i
20 chilometri orari.
Se nessuna apertura viene effettuata durante il
percorso, il bloccaggio rimane attivo.
Attivazione/distattivazione della funzione
Funzione attivata/disattivata da Mode:
selezionare "Autoclose".
Vedi capitolo 4 nella parte "Mode". Aperture
Page 9 of 154
2
134
26
Posto di guida
QUADRO STRUMENTI
1. Contachilometri/miglia.
2. Display.
3. Quadranti di bordo.
4. Contagiri.
POSTO DI GUIDA
Display 1 del quadro strumenti
- Ora,
- Chilometri/miglia percorsi(e),
- Autonomia,
- Consumi,
- Velocità media,
- Altezza del fascio proiettori,
- Allerta eccessiva velocità programmabile
mediante MODE,
- Indicatore di manutenzione. Display 2 del quadro strumenti
- Ora,
- Data,
- Temperatura esterna,
- Chilometri/miglia percorsi(e),
- Autonomia,
- Consumi,
- Velocità media,
- Altezza del fascio proiettori,
- Allerta eccessiva velocità programmabile
mediante MODE,
- Indicatore di manutenzione,
- Messaggi di allarme visualizzati nella parte superiore,
- Radio (frequenza in corso di ascolto).
Page 10 of 154
27
2
PRONTO ALLA PARTENZA
Posto di guida

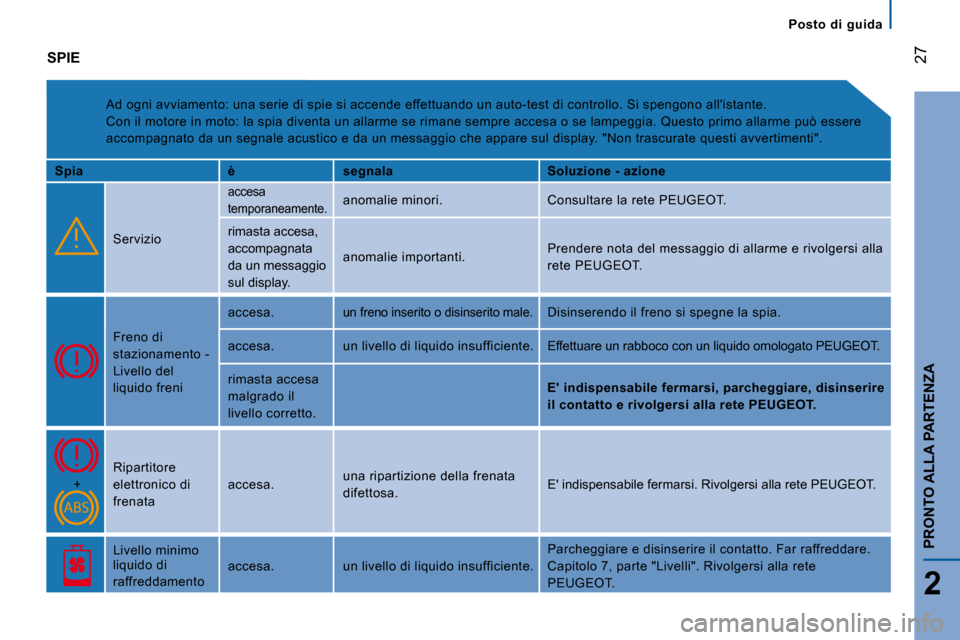

SPIE
Ad ogni avviamento: una serie di spie si accende ef fettuando un auto-test di controllo. Si spengono all'istante.
Con il motore in moto: la spia diventa un allarme s e rimane sempre accesa o se lampeggia. Questo primo allarme può essere
accompagnato da un segnale acustico e da un messagg io che appare sul display. "Non trascurate questi avvertimenti".
Spia è segnala Soluzione - azione
Servizio
accesa
temporaneamente.anomalie minori. Consultare la rete PEUGEOT.
rimasta accesa,
accompagnata
da un messaggio
sul display. anomalie importanti.
Prendere nota del messaggio di allarme e rivolgersi
alla
rete PEUGEOT.
Freno di
stazionamento -
Livello del
liquido freni accesa.
un freno inserito o disinserito male.Disinserendo il freno si spegne la spia.
accesa. un livello di liquido insufficiente. Effettua re un rabboco con un liquido omologato PEUGEOT.
rimasta accesa
malgrado il
livello corretto. E' indispensabile fermarsi, parcheggiare, disinseri
re
il contatto e rivolgersi alla rete PEUGEOT.
+ Ripartitore
elettronico di
frenata accesa.
una ripartizione della frenata
difettosa. E' indispensabile fermarsi. Rivolgersi alla rete PEUGEOT.
Livello minimo
liquido di
raffreddamento accesa. un livello di liquido insufficiente. Parcheggiare e disinserire il contatto. Far raffred
dare.
Capitolo 7, parte "Livelli". Rivolgersi alla rete
PEUGEOT.
