Peugeot Boxer 2008 Manual del propietario (in Spanish)

142

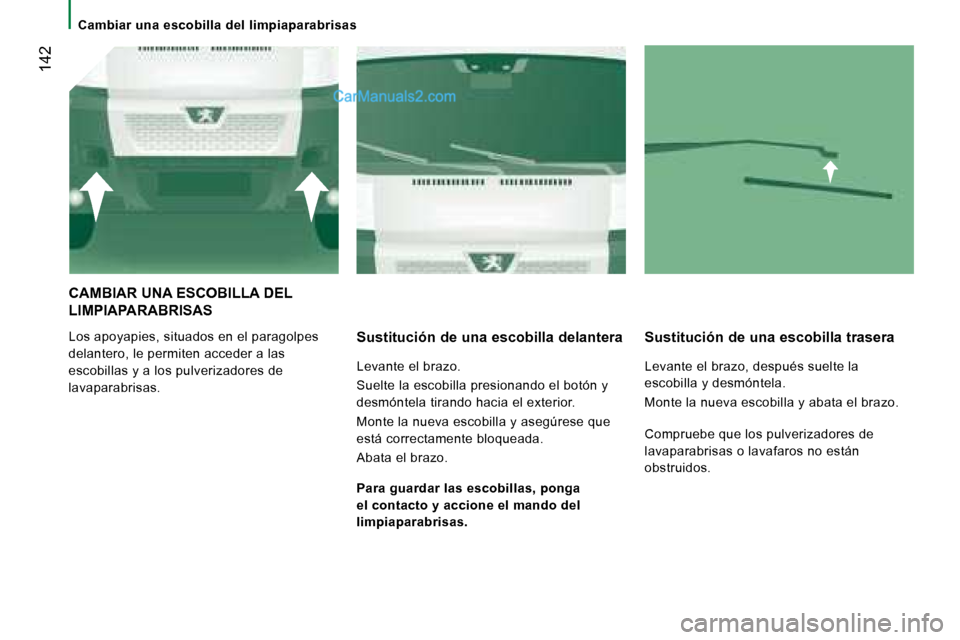

Cambiar una escobilla del limpiaparabrisas
CAMBIAR UNA ESCOBILLA DEL
LIMPIAPARABRISAS
Los apoyapies, situados en el paragolpes
delantero, le permiten acceder a las
escobillas y a los pulverizadores de
lavaparabrisas.Sustitución de una escobilla delantera
Levante el brazo.
Suelte la escobilla presionando el botón y
desmóntela tirando hacia el exterior.
Monte la nueva escobilla y asegúrese que
está correctamente bloqueada.
Abata el brazo.Sustitución de una escobilla trasera
Levante el brazo, después suelte la
escobilla y desmóntela.
Monte la nueva escobilla y abata el brazo.
Para guardar las escobillas, ponga
el contacto y accione el mando del
limpiaparabrisas. Compruebe que los pulverizadores de
lavaparabrisas o lavafaros no están
obstruidos.

143
AYUDA RÁPIDA
8

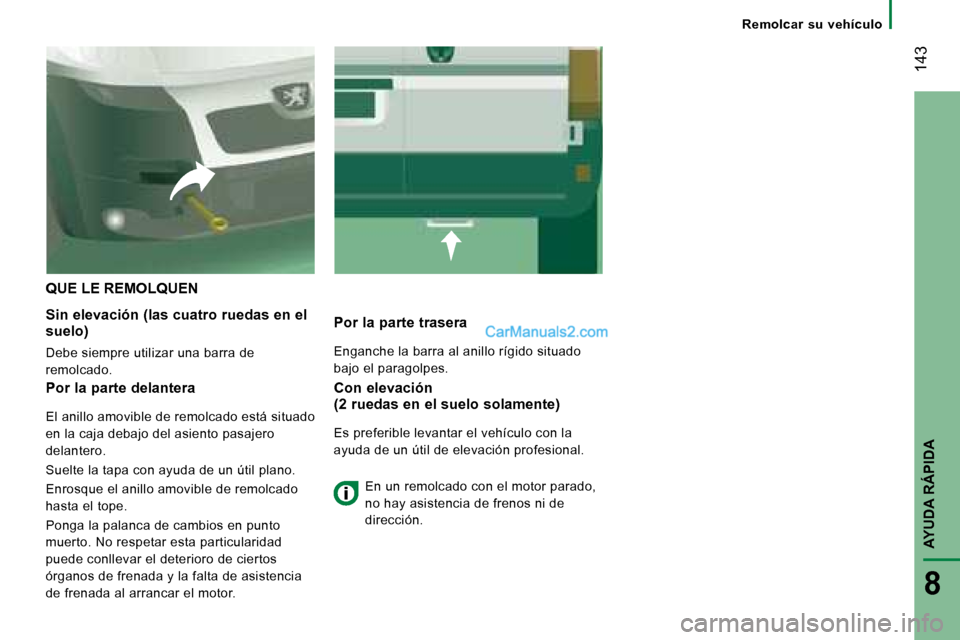

Remolcar su vehículo
QUE LE REMOLQUEN
Sin elevación (las cuatro ruedas en el
suelo)
Debe siempre utilizar una barra de
remolcado. Por la parte trasera
Enganche la barra al anillo rígido situado
bajo el paragolpes.
Por la parte delantera
El anillo amovible de remolcado está situado
en la caja debajo del asiento pasajero
delantero.
Suelte la tapa con ayuda de un útil plano.
Enrosque el anillo amovible de remolcado
hasta el tope.
Ponga la palanca de cambios en punto
muerto. No respetar esta particularidad
puede conllevar el deterioro de ciertos
órganos de frenada y la falta de asistencia
de frenada al arrancar el motor. Con elevación
(2 ruedas en el suelo solamente)
Es preferible levantar el vehículo con la
ayuda de un útil de elevación profesional.
En un remolcado con el motor parado,
no hay asistencia de frenos ni de
dirección.

145
9

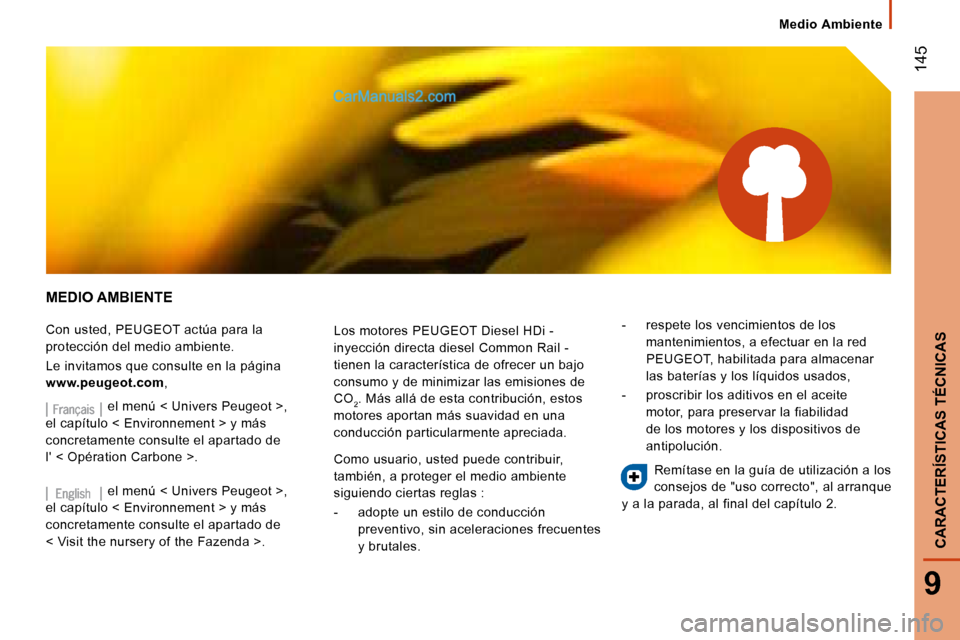

Medio Ambiente
CARACTERÍSTICAS TÉCNICAS
MEDIO AMBIENTE
Con usted, PEUGEOT actúa para la
protección del medio ambiente.
Le invitamos que consulte en la página
www.peugeot.com, Los motores PEUGEOT Diesel HDi -
inyección directa diesel Common Rail -
tienen la característica de ofrecer un bajo
consumo y de minimizar las emisiones de
CO
2. Más allá de esta contribución, estos
motores aportan más suavidad en una
conducción particularmente apreciada. - respete los vencimientos de los
mantenimientos, a efectuar en la red
PEUGEOT, habilitada para almacenar
las baterías y los líquidos usados,
- proscribir los aditivos en el aceite motor, para preservar la fiabilidad
de los motores y los dispositivos de
antipolución.
el menú < Univers Peugeot >,
el capítulo < Environnement > y más
concretamente consulte el apartado de
l' < Opération Carbone >.
el menú < Univers Peugeot >,
el capítulo < Environnement > y más
concretamente consulte el apartado de
< Visit the nursery of the Fazenda >. Como usuario, usted puede contribuir,
también, a proteger el medio ambiente
siguiendo ciertas reglas :
- adopte un estilo de conducción
preventivo, sin aceleraciones frecuentes
y brutales. Remítase en la guía de utilización a los
consejos de "uso correcto", al arranque
y a la parada, al final del capítulo 2.

146
Dimensiones

147
9
CARACTERÍSTICAS TÉCNICAS

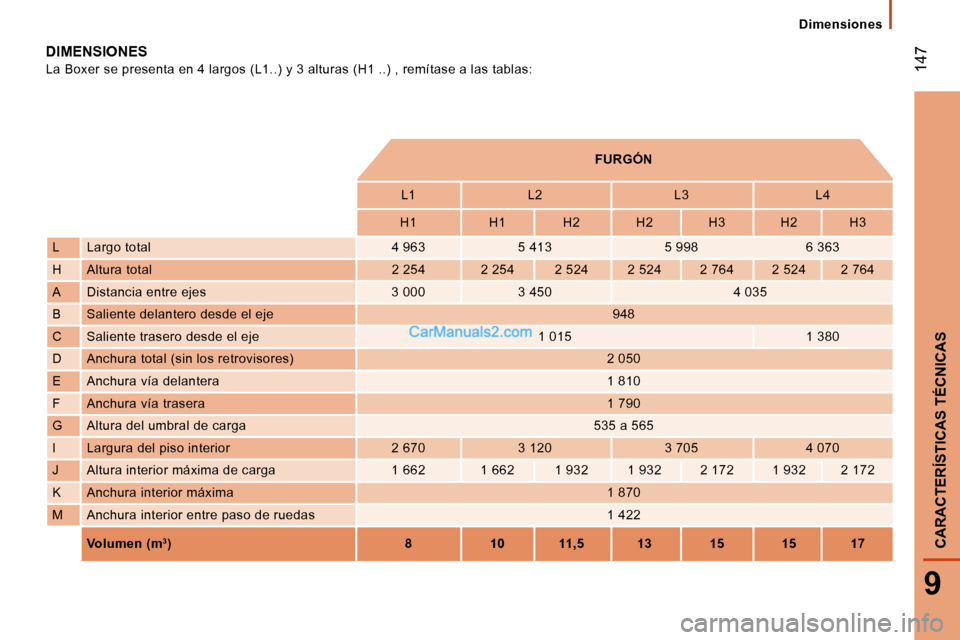

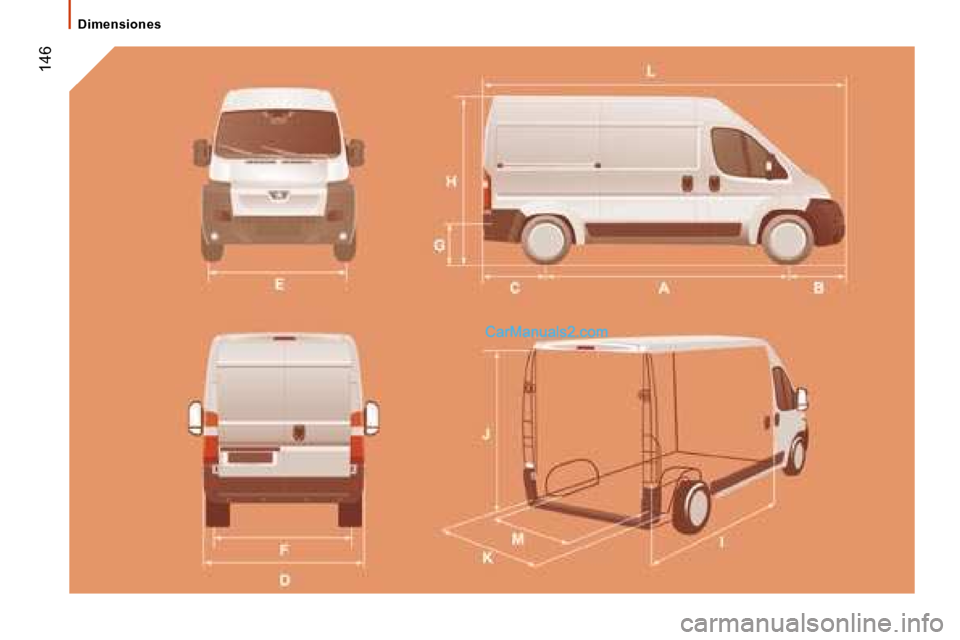

DIMENSIONES
La Boxer se presenta en 4 largos (L1..) y 3 alturas (H1 ..) , remítase a las tablas:
FURGÓN
L1 L2 L3 L4
H1 H1 H2 H2 H3 H2 H3
L Largo total 4 963 5 413 5 998 6 363
H Altura total 2 254 2 254 2 524 2 524 2 764 2 524 2 764
A Distancia entre ejes 3 000 3 450 4 035
B Saliente delantero desde el eje 948
C Saliente trasero desde el eje 1 0151 380
D Anchura total (sin los retrovisores) 2 050
E Anchura vía delantera 1 810
F Anchura vía trasera 1 790
G Altura del umbral de carga 535 a 565
I Largura del piso interior 2 670 3 120 3 705 4 070
J Altura interior máxima de carga 1 662 1 662 1 932 1 93 2 2 172 1 932 2 172
K Anchura interior máxima 1 870
M Anchura interior entre paso de ruedas 1 422
Volumen (m 3
) 8 10 11,5 13 15 15 17 Dimensiones

148
Dimensiones

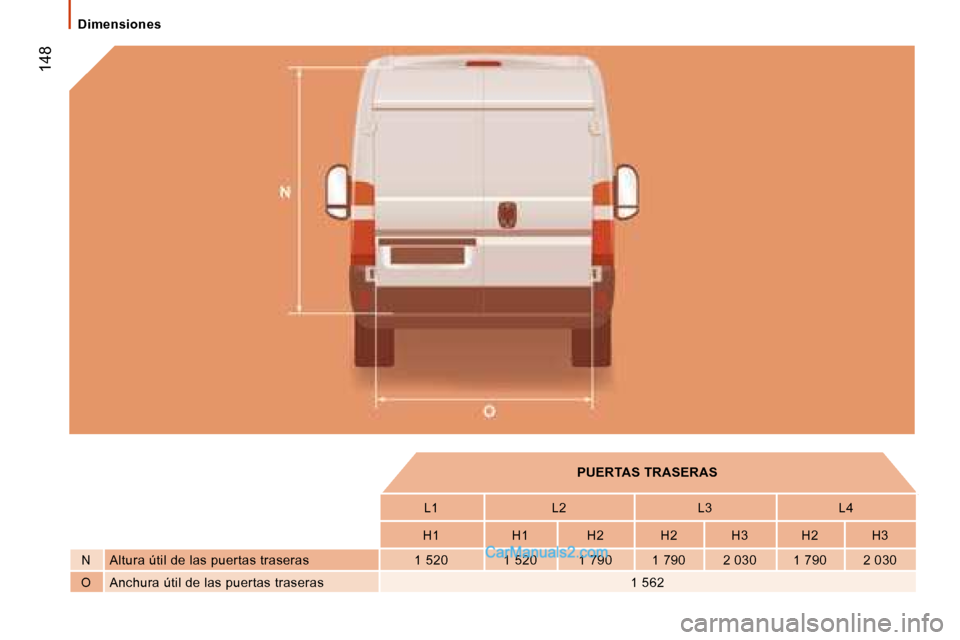

PUERTAS TRASERAS
L1 L2 L3 L4
H1 H1 H2 H2 H3 H2 H3
N Altura útil de las puertas traseras 1 520 1 520 1 790 1 790 2 030 1 790 2 030
O Anchura útil de las puertas traseras 1 562

149
9
CARACTERÍSTICAS TÉCNICAS

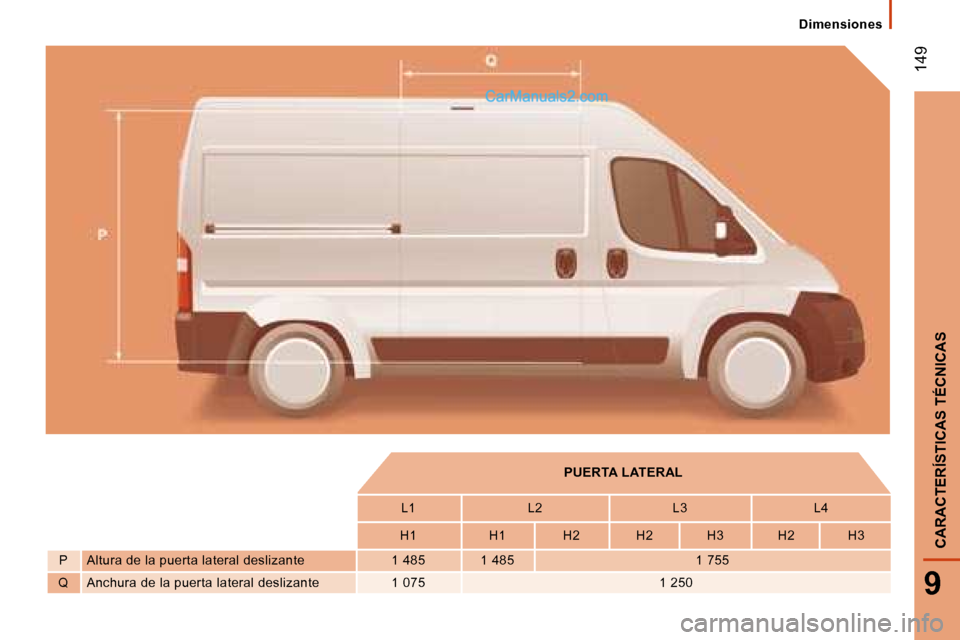

PUERTA LATERAL
L1 L2 L3 L4
H1 H1 H2 H2 H3 H2 H3
P Altura de la puerta lateral deslizante 1 485 1 485 1 755
Q Anchura de la puerta lateral deslizante 1 075 1 250Dimensiones

150
Dimensiones

151
9
CARACTERÍSTICAS TÉCNICAS

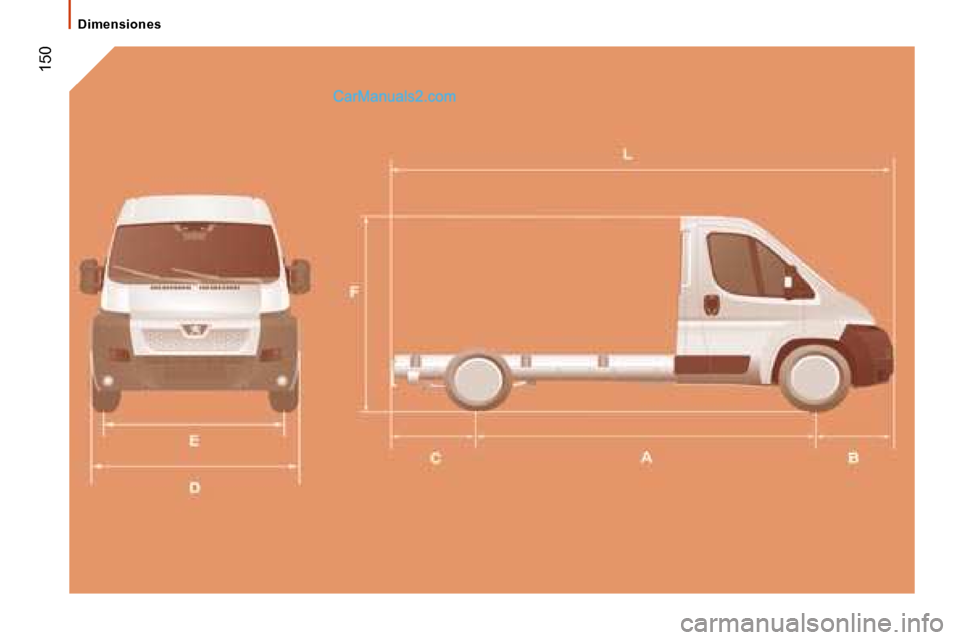

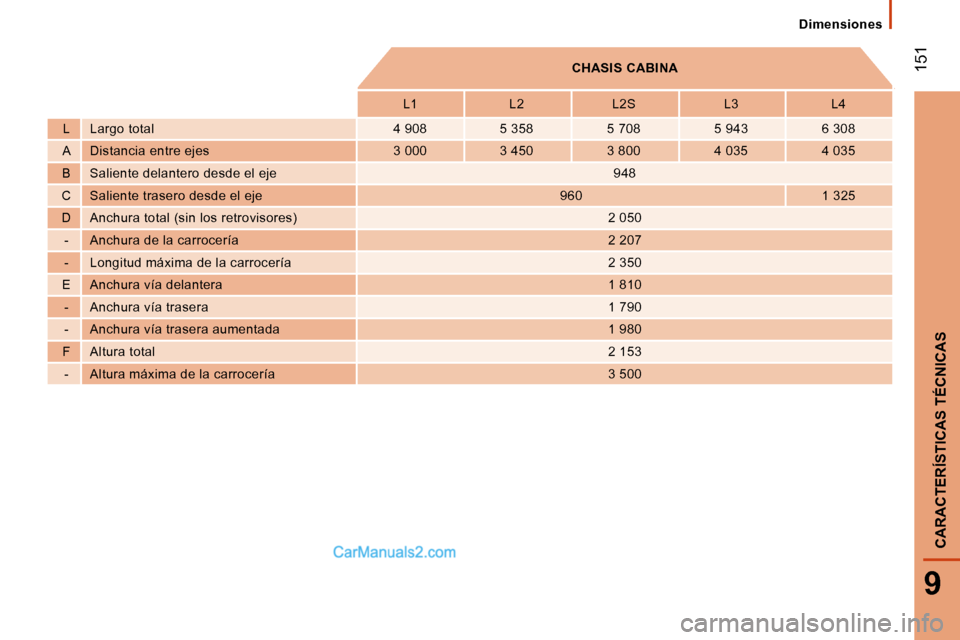

CHASIS CABINA
L1 L2 L2S L3 L4
L Largo total 4 908 5 358 5 708 5 943 6 308
A Distancia entre ejes 3 000 3 450 3 800 4 035 4 035
B Saliente delantero desde el eje 948
C Saliente trasero desde el eje 9601 325
D Anchura total (sin los retrovisores) 2 050
- Anchura de la carrocería 2 207
- Longitud máxima de la carrocería 2 350
E Anchura vía delantera 1 810
- Anchura vía trasera 1 790
- Anchura vía trasera aumentada 1 980
F Altura total 2 153
- Altura máxima de la carrocería 3 500Dimensiones

152

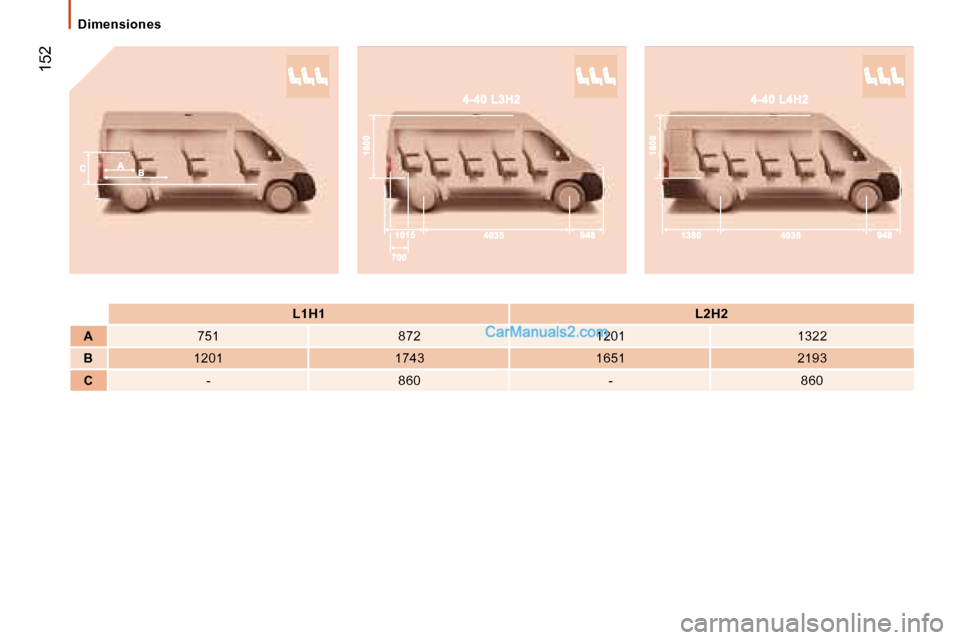

DimensionesL1H1 L2H2
A 751 872 1201 1322
B 1201 1743 1651 2193
C - 860 - 860
