Cambiar una rueda

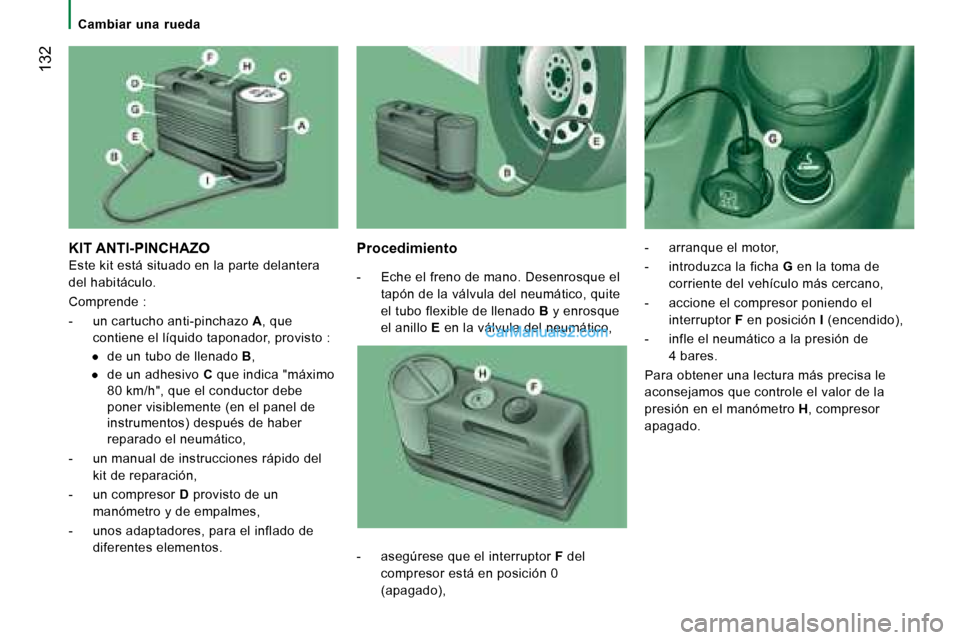

KIT ANTI-PINCHAZO
Este kit está situado en la parte delantera
del habitáculo.
Comprende :
- un cartucho anti-pinchazo A
, que
contiene el líquido taponador, provisto :

133
AYUDA RÁPIDA
8
Cambiar una rueda

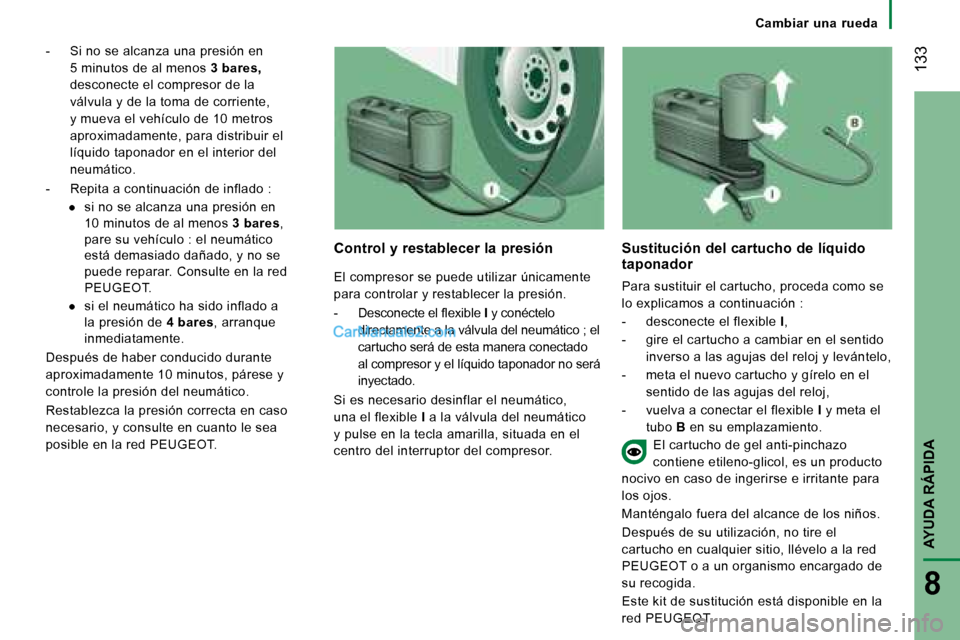

- Si no se alcanza una presión en
5 minutos de al menos 3 bares,
desconecte el compresor de la
válvula y de la toma de corriente,
y mueva el vehículo de 10 metros
aproximadamente, para distribuir el
líquido taponador en el interior del
neumático.
- Repita a continuación de inflado :

A
B
C
D
E
134
Cambiar una lámpara

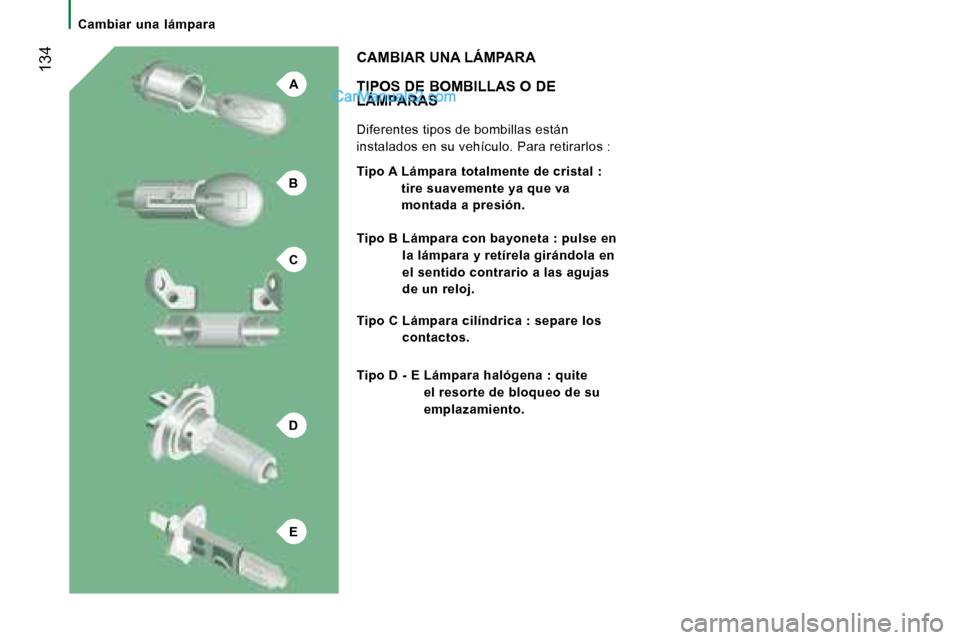

TIPOS DE BOMBILLAS O DE
LÁMPARAS
Diferentes tipos de bombillas están
instalados en su vehículo. Para retirarlos :
CAMBIAR UNA LÁMPARA
Tipo A Lámpara totalmente de cristal : tire suavemente ya que va
montada a presión.
Tipo B Lámpara con bayoneta : pulse en la lámpara y retírela girándola en
el sentido contrario a las agujas
de un reloj.
Tipo C Lámpara cilíndrica : separe los contactos.
Tipo D - E Lámpara halógena : quite el resorte de bloqueo de su
emplazamiento.

4
2
1
3
135
AYUDA RÁPIDA
8
Cambiar una lámpara

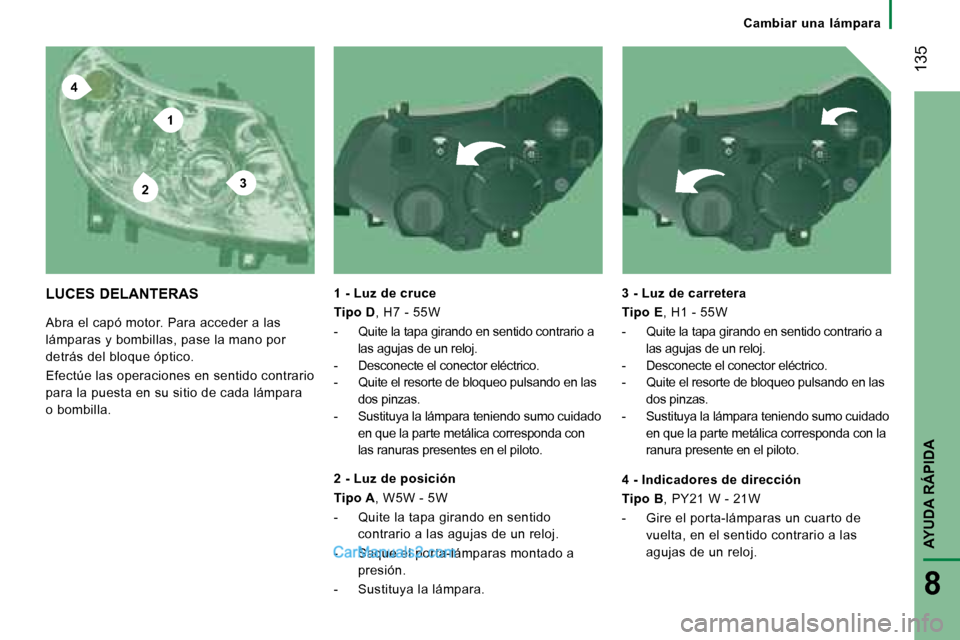

LUCES DELANTERAS
Abra el capó motor. Para acceder a las
lámparas y bombillas, pase la mano por
detrás del bloque óptico.
Efectúe las operaciones en sentido contrario
para la puesta en su sitio de cada lámpara
o bombilla. 1 - Luz de cruce
Tipo D
, H7 - 55W
- Quite la tapa girando en sentido contrario a las agujas de un reloj.
- Desconecte el conector eléctrico.
- Quite el resorte de bloqueo pulsando en las
dos pinzas.
- Sustituya la lámpara teniendo sumo cuidado
en que la parte metálica corresponda con
las ranuras presentes en el piloto. 3 - Luz de carretera
Tipo E
, H1 - 55W
- Quite la tapa girando en sentido contrario a las agujas de un reloj.
- Desconecte el conector eléctrico.
- Quite el resorte de bloqueo pulsando en las
dos pinzas.
- Sustituya la lámpara teniendo sumo cuidado
en que la parte metálica corresponda con la
ranura presente en el piloto.
2 - Luz de posición
Tipo A , W5W - 5W
- Quite la tapa girando en sentido contrario a las agujas de un reloj.
- Saque el porta-lámparas montado a presión.
- Sustituya la lámpara. 4 - Indicadores de dirección
Tipo B
, PY21 W - 21W
- Gire el porta-lámparas un cuarto de vuelta, en el sentido contrario a las
agujas de un reloj.

136
Cambiar una lámpara
- Quite el porta-lámparas pulsando ligeramente encima y girando en el
sentido contrario a las agujas de un reloj.
- Sustituya la lámpara.

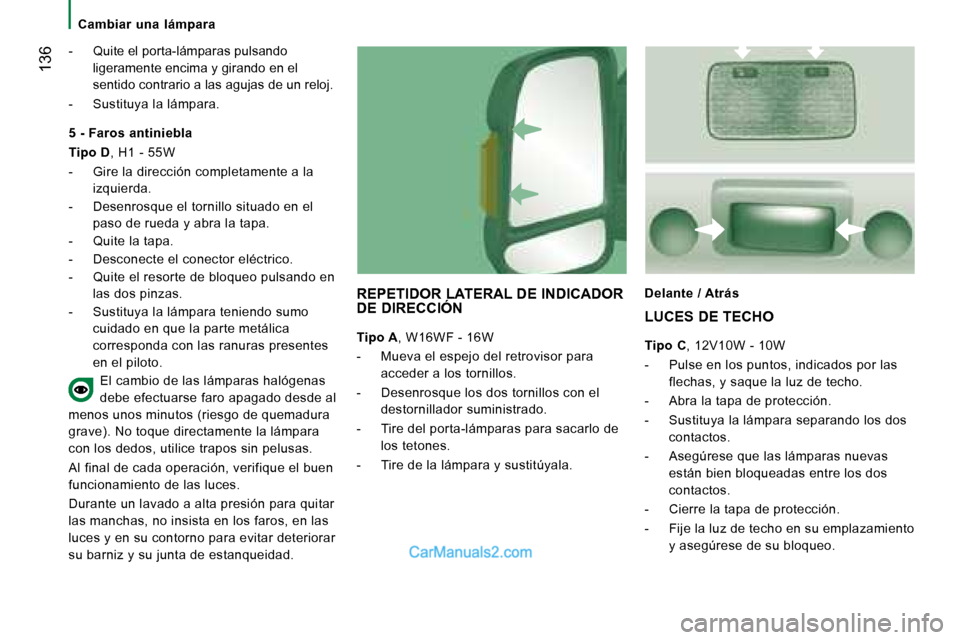

REPETIDOR LATERAL DE INDICADOR
DE DIRECCIÓN
Tipo A, W16WF - 16W
- Mueva el espejo del retrovisor para acceder a los tornillos.
- Desenrosque los dos tornillos con el destornillador suministrado.
- Tire del porta-lámparas para sacarlo de los tetones.
- Tire de la lámpara y sustitúyala. Delante / Atrás
5 - Faros antiniebla
Tipo D
, H1 - 55W
- Gire la dirección completamente a la izquierda.
- Desenrosque el tornillo situado en el paso de rueda y abra la tapa.
- Quite la tapa.
- Desconecte el conector eléctrico.
- Quite el resorte de bloqueo pulsando en las dos pinzas.
- Sustituya la lámpara teniendo sumo cuidado en que la parte metálica
corresponda con las ranuras presentes
en el piloto.
El cambio de las lámparas halógenas
debe efectuarse faro apagado desde al
menos unos minutos (riesgo de quemadura
grave). No toque directamente la lámpara
con los dedos, utilice trapos sin pelusas.
Al final de cada operación, verifique el buen
funcionamiento de las luces.
Durante un lavado a alta presión para quitar
las manchas, no insista en los faros, en las
luces y en su contorno para evitar deteriorar
su barniz y su junta de estanqueidad. LUCES DE TECHO
Tipo C
, 12V10W - 10W
- Pulse en los puntos, indicados por las flechas, y saque la luz de techo.
- Abra la tapa de protección.
- Sustituya la lámpara separando los dos contactos.
- Asegúrese que las lámparas nuevas están bien bloqueadas entre los dos
contactos.
- Cierre la tapa de protección.
- Fije la luz de techo en su emplazamiento y asegúrese de su bloqueo.

1
2
3
4
137
AYUDA RÁPIDA
8
Cambiar una lámpara

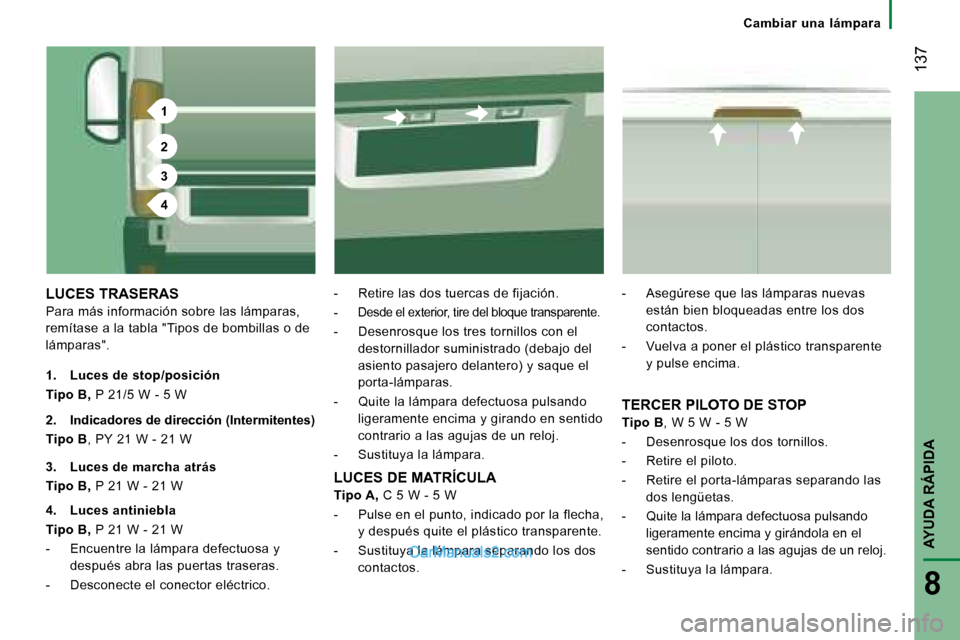

LUCES TRASERAS
Para más información sobre las lámparas,
remítase a la tabla "Tipos de bombillas o de
lámparas". - Retire las dos tuercas de fijación.
- Desde el exterior, tire del bloque transparente.
- Desenrosque los tres tornillos con el
destornillador suministrado (debajo del
asiento pasajero delantero) y saque el
porta-lámparas.
- Quite la lámpara defectuosa pulsando ligeramente encima y girando en sentido
contrario a las agujas de un reloj.
- Sustituya la lámpara.
1.
Luces de stop/posición
Tipo B, P 21/5 W - 5 W
TERCER PILOTO DE STOP
Tipo B, W 5 W - 5 W
- Desenrosque los dos tornillos.
- Retire el piloto.
- Retire el porta-lámparas separando las dos lengüetas.
- Quite la lámpara defectuosa pulsando ligeramente encima y girándola en el
sentido contrario a las agujas de un reloj.
- Sustituya la lámpara.
2.
Indicadores de dirección (Intermitentes)
Tipo B , PY 21 W - 21 W
3. Luces de marcha atrás
Tipo B, P 21 W - 21 W
4. Luces antiniebla
Tipo B, P 21 W - 21 W
- Encuentre la lámpara defectuosa y después abra las puertas traseras.
- Desconecte el conector eléctrico.
LUCES DE MATRÍCULA
Tipo A, C 5 W - 5 W
- Pulse en el punto, indicado por la flecha, y después quite el plástico transparente.
- Sustituya la lámpara separando los dos contactos. - Asegúrese que las lámparas nuevas
están bien bloqueadas entre los dos
contactos.
- Vuelva a poner el plástico transparente y pulse encima.

138
Cambiar un fusible

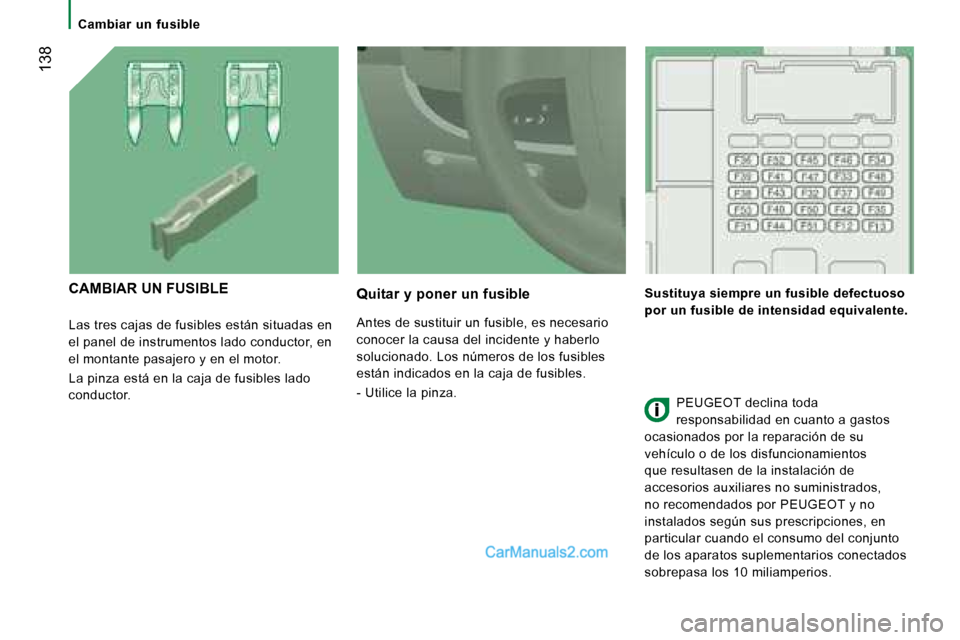

Las tres cajas de fusibles están situadas en
el panel de instrumentos lado conductor, en
el montante pasajero y en el motor.
La pinza está en la caja de fusibles lado
conductor.Quitar y poner un fusible
Antes de sustituir un fusible, es necesario
conocer la causa del incidente y haberlo
solucionado. Los números de los fusibles
están indicados en la caja de fusibles.
- Utilice la pinza.
Sustituya siempre un fusible defectuoso
por un fusible de intensidad equivalente.
CAMBIAR UN FUSIBLE
PEUGEOT declina toda
responsabilidad en cuanto a gastos
ocasionados por la reparación de su
vehículo o de los disfuncionamientos
que resultasen de la instalación de
accesorios auxiliares no suministrados,
no recomendados por PEUGEOT y no
instalados según sus prescripciones, en
particular cuando el consumo del conjunto
de los aparatos suplementarios conectados
sobrepasa los 10 miliamperios.

139
AYUDA RÁPIDA
8
Cambiar un fusible

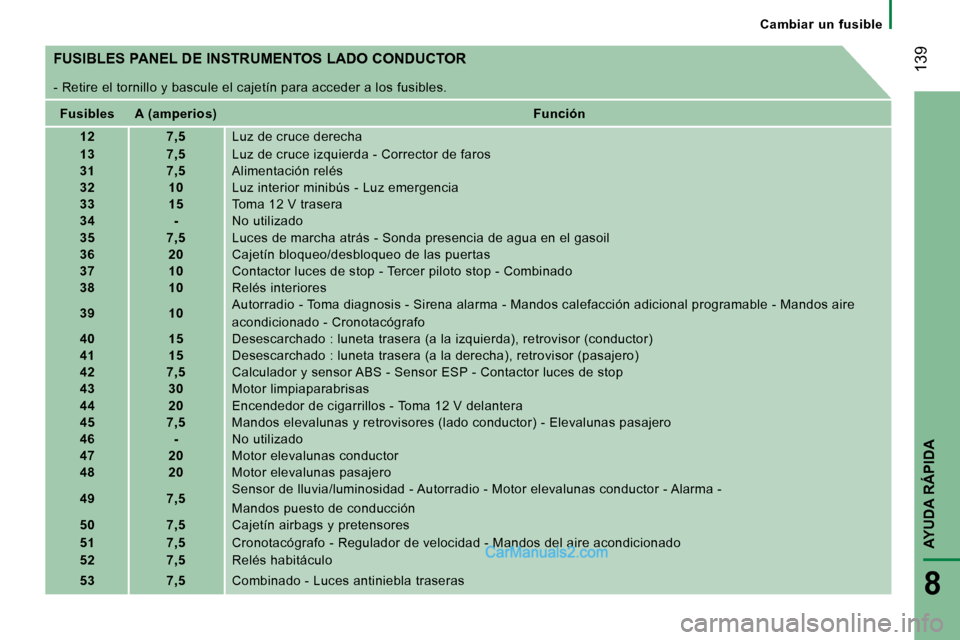

FUSIBLES PANEL DE INSTRUMENTOS LADO CONDUCTOR
- Retire el tornillo y bascule el cajetín para acce der a los fusibles.
Fusibles A (amperios) Función
12 7,5 Luz de cruce derecha
13 7,5 Luz de cruce izquierda - Corrector de faros
31 7,5 Alimentación relés
32 10 Luz interior minibús - Luz emergencia
33 15 Toma 12 V trasera
34 - No utilizado
35 7,5 Luces de marcha atrás - Sonda presencia de agua en el gasoil
36 20 Cajetín bloqueo/desbloqueo de las puertas
37 10 Contactor luces de stop - Tercer piloto stop - Comb inado
38 10 Relés interiores
39 10 Autorradio - Toma diagnosis - Sirena alarma - Mando
s calefacción adicional programable - Mandos aire
acondicionado - Cronotacógrafo
40 15 Desescarchado : luneta trasera (a la izquierda), re trovisor (conductor)
41 15 Desescarchado : luneta trasera (a la derecha), retr ovisor (pasajero)
42 7,5 Calculador y sensor ABS - Sensor ESP - Contactor lu ces de stop
43 30 Motor limpiaparabrisas
44 20 Encendedor de cigarrillos - Toma 12 V delantera
45 7,5 Mandos elevalunas y retrovisores (lado conductor) - Elevalunas pasajero
46 - No utilizado
47 20 Motor elevalunas conductor
48 20 Motor elevalunas pasajero
49 7,5 Sensor de lluvia/luminosidad - Autorradio - Motor e
levalunas conductor - Alarma -
Mandos puesto de conducción
50 7,5 Cajetín airbags y pretensores
51 7,5 Cronotacógrafo - Regulador de velocidad - Mandos de l aire acondicionado
52 7,5 Relés habitáculo
53 7,5 Combinado - Luces antiniebla traseras

140
Cambiar un fusible
Fusibles A (amperios) Función54 - No utilizado
55 15 Asientos térmicos
56 15 Toma 12 V trasera - Encendedor de cigarrillos
57 10 Motor ventilación/calefacción debajo del asiento co nductor
58 10 Indicadores de dirección
59 - No utilizado
60 - No utilizado
61 - No utilizado
62 - No utilizado
63 10 Conmutador calefacción adicional programable
64 - No utilizado
65 30 Pulsador trasero

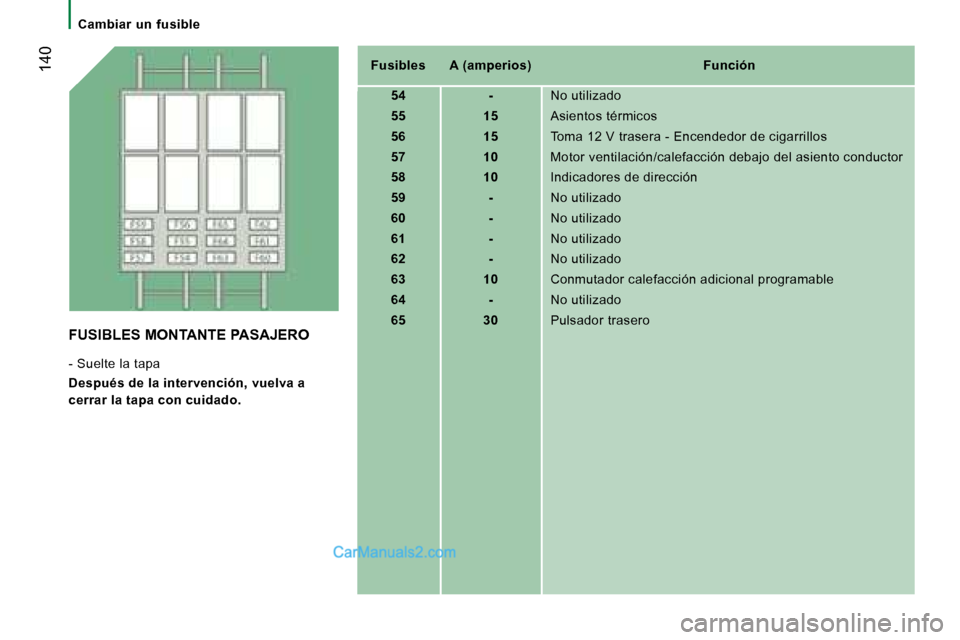

FUSIBLES MONTANTE PASAJERO
- Suelte la tapa
Después de la intervención, vuelva a
cerrar la tapa con cuidado.

141
AYUDA RÁPIDA
8
Cambiar un fusible

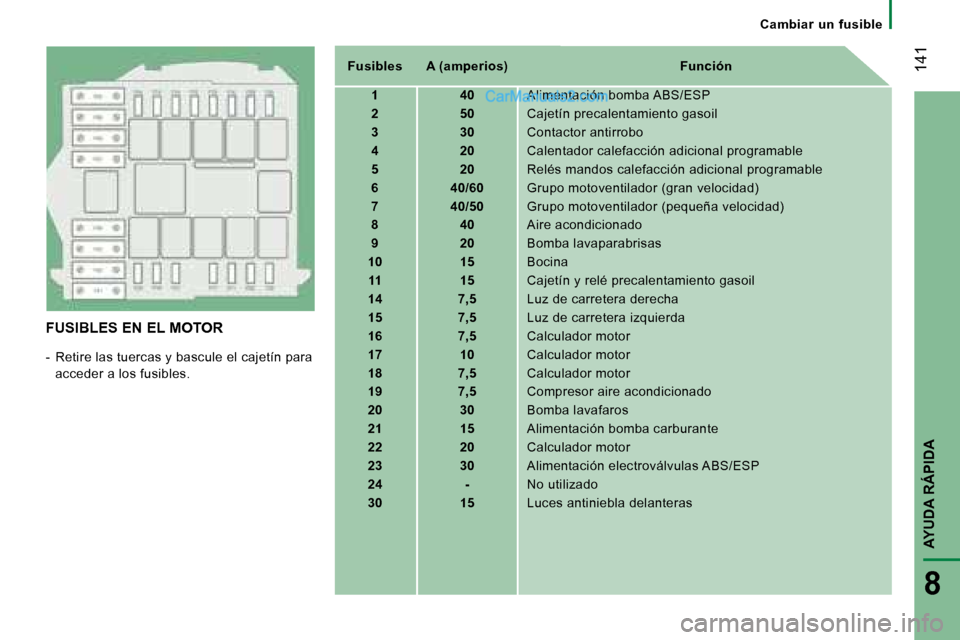

FUSIBLES EN EL MOTOR
- Retire las tuercas y bascule el cajetín para
acceder a los fusibles. Fusibles A (amperios) Función
1 40 Alimentación bomba ABS/ESP
2 50 Cajetín precalentamiento gasoil
3 30 Contactor antirrobo
4 20 Calentador calefacción adicional programable
5 20 Relés mandos calefacción adicional programable
6 40/60 Grupo motoventilador (gran velocidad)
7 40/50 Grupo motoventilador (pequeña velocidad)
8 40 Aire acondicionado
9 20 Bomba lavaparabrisas
10 15 Bocina
11 15 Cajetín y relé precalentamiento gasoil
14 7,5 Luz de carretera derecha
15 7,5 Luz de carretera izquierda
16 7,5 Calculador motor
17 10 Calculador motor
18 7,5 Calculador motor
19 7,5 Compresor aire acondicionado
20 30 Bomba lavafaros
21 15 Alimentación bomba carburante
22 20 Calculador motor
23 30 Alimentación electroválvulas ABS/ESP
24 - No utilizado
30 15 Luces antiniebla delanteras
