Peugeot Boxer 2010 Ägarmanual (in Swedish)

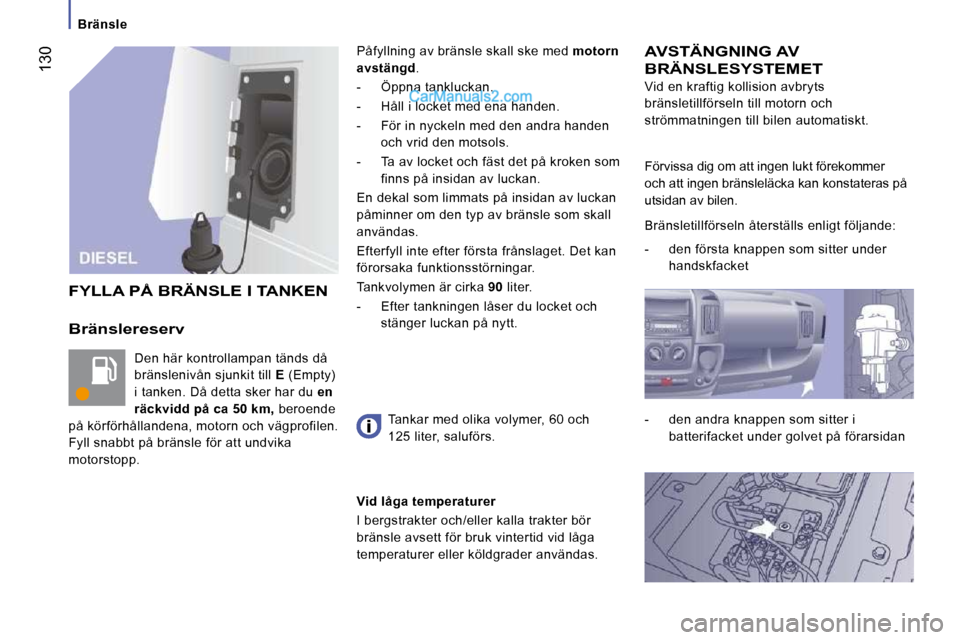

Bränsle
130
Bränslereserv
Den här kontrollampan tänds då
bränslenivån sjunkit till E (Empty)
i tanken. Då detta sker har du en
räckvidd på ca 50 km, beroende
på körförhållandena, motorn och vägprofilen.
Fyll snabbt på bränsle för att undvika
motorstopp. Påfyllning av bränsle skall ske med
motorn
avstängd .
- Öppna tankluckan.
- Håll i locket med ena handen.
- För in nyckeln med den andra handen och vrid den motsols.
- Ta av locket och fäst det på kroken som finns på insidan av luckan.
En dekal som limmats på insidan av luckan
påminner om den typ av bränsle som skall
användas.
Efterfyll inte efter första frånslaget. Det kan
förorsaka funktionsstörningar.
Tankvolymen är cirka 90 liter.
- Efter tankningen låser du locket och stänger luckan på nytt.
AVSTÄNGNING AV
BRÄNSLESYSTEMET
Vid en kraftig kollision avbryts
bränsletillförseln till motorn och
strömmatningen till bilen automatiskt.
FYLLA PÅ BRÄNSLE I TANKEN
Tankar med olika volymer, 60 och
125 liter, saluförs. Förvissa dig om att ingen lukt förekommer
och att ingen bränsleläcka kan konstateras på
utsidan av bilen.
Bränsletillförseln återställs enligt följande:
- den första knappen som sitter under
handskfacket
- den andra knappen som sitter i batterifacket under golvet på förarsidan
Vid låga temperaturer
I bergstrakter och/eller kalla trakter bör
bränsle avsett för bruk vintertid vid låga
temperaturer eller köldgrader användas.

131
SNABB HJÄLP
8

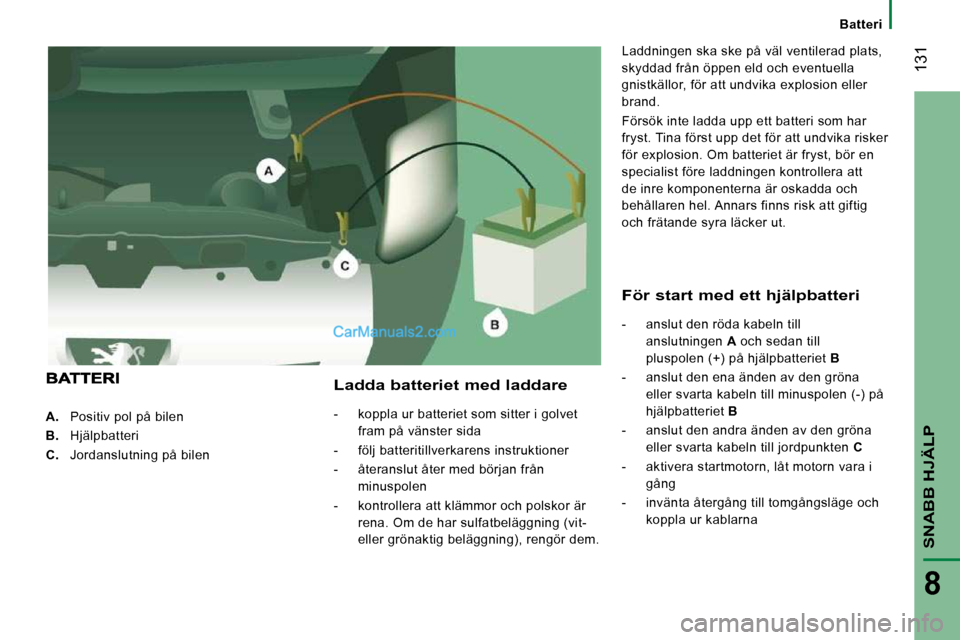

Batteri

A. Positiv pol på bilen

B. Hjälpbatteri

C. Jordanslutning på bilen
Ladda batteriet med laddare
- koppla ur batteriet som sitter i golvet
fram på vänster sida
- följ batteritillverkarens instruktioner
- återanslut åter med början från minuspolen
- kontrollera att klämmor och polskor är rena. Om de har sulfatbeläggning (vit-
eller grönaktig beläggning), rengör dem. Laddningen ska ske på väl ventilerad plats,
skyddad från öppen eld och eventuella
gnistkällor, för att undvika explosion eller
brand.
Försök inte ladda upp ett batteri som har
fryst. Tina först upp det för att undvika risker
för explosion. Om batteriet är fryst, bör en
specialist före laddningen kontrollera att
de inre komponenterna är oskadda och
behållaren hel. Annars finns risk att giftig
och frätande syra läcker ut.
För start med ett hjälpbatteri
- anslut den röda kabeln till
anslutningen A och sedan till
pluspolen (+) på hjälpbatteriet B
- anslut den ena änden av den gröna eller svarta kabeln till minuspolen (-) på
hjälpbatteriet B
- anslut den andra änden av den gröna eller svarta kabeln till jordpunkten C
- aktivera startmotorn, låt motorn vara i gång
- invänta återgång till tomgångsläge och koppla ur kablarna

132

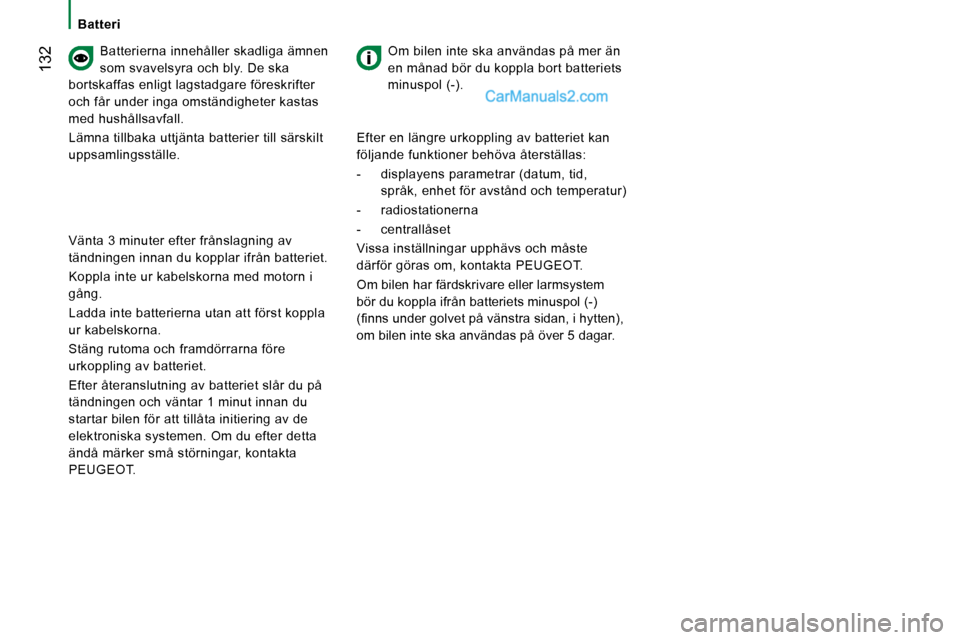

Batteri
Batterierna innehåller skadliga ämnen
som svavelsyra och bly. De ska
bortskaffas enligt lagstadgare föreskrifter
och får under inga omständigheter kastas
med hushållsavfall.
Lämna tillbaka uttjänta batterier till särskilt
uppsamlingsställe. Om bilen inte ska användas på mer än
en månad bör du koppla bort batteriets
minuspol (-).
Vänta 3 minuter efter frånslagning av
tändningen innan du kopplar ifrån batteriet.
Koppla inte ur kabelskorna med motorn i
gång.
Ladda inte batterierna utan att först koppla
ur kabelskorna.
Stäng rutoma och framdörrarna före
urkoppling av batteriet.
Efter återanslutning av batteriet slår du på
tändningen och väntar 1 minut innan du
startar bilen för att tillåta initiering av de
elektroniska systemen. Om du efter detta
ändå märker små störningar, kontakta
PEUGEOT. Efter en längre urkoppling av batteriet kan
följande funktioner behöva återställas:
- displayens parametrar (datum, tid,
språk, enhet för avstånd och temperatur)
- radiostationerna
- centrallåset
Vissa inställningar upphävs och måste
därför göras om, kontakta PEUGEOT.
Om bilen har färdskrivare eller larmsystem
bör du koppla ifrån batteriets minuspol (-)
(fi nns under golvet på vänstra sidan, i hytten),
om bilen inte ska användas på över 5 dagar.

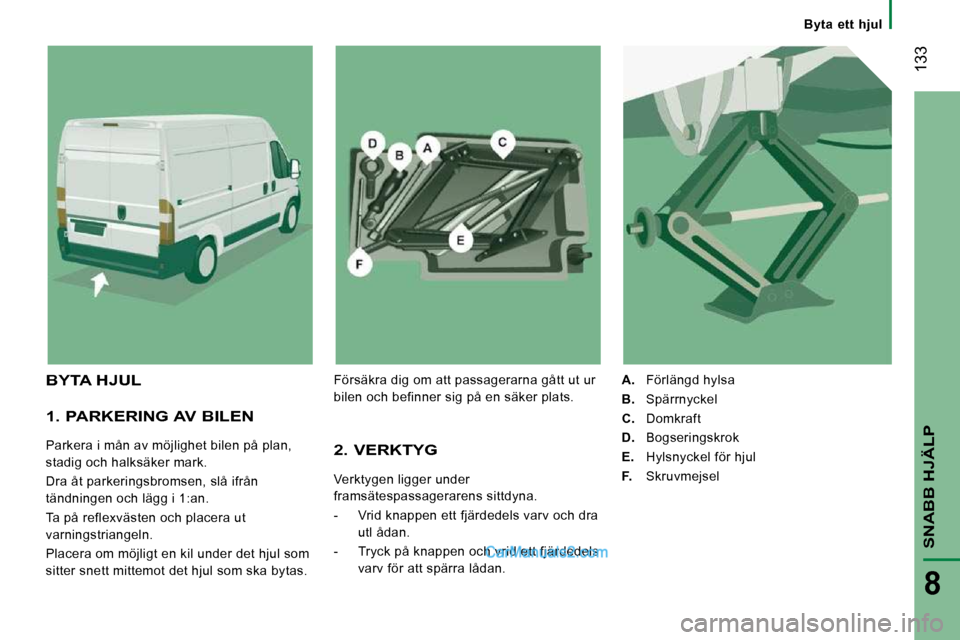

Byta ett hjul
133
SNABB HJÄLP
8
1. PARKERING AV BILEN
Parkera i mån av möjlighet bilen på plan,
stadig och halksäker mark.
Dra åt parkeringsbromsen, slå ifrån
tändningen och lägg i 1:an.
Ta på reflexvästen och placera ut
varningstriangeln.
Placera om möjligt en kil under det hjul som
sitter snett mittemot det hjul som ska bytas. 2. VERKTYG
Verktygen ligger under
framsätespassagerarens sittdyna.
- Vrid knappen ett fjärdedels varv och dra utl ådan.
- Tryck på knappen och vrid ett fjärdedels varv för att spärra lådan.
A. Förlängd hylsa

B. Spärrnyckel

C. Domkraft

D. Bogseringskrok

E. Hylsnyckel för hjul

F. Skruvmejsel
BYTA HJUL Försäkra dig om att passagerarna gått ut ur
bilen och befinner sig på en säker plats.

Byta ett hjul
134

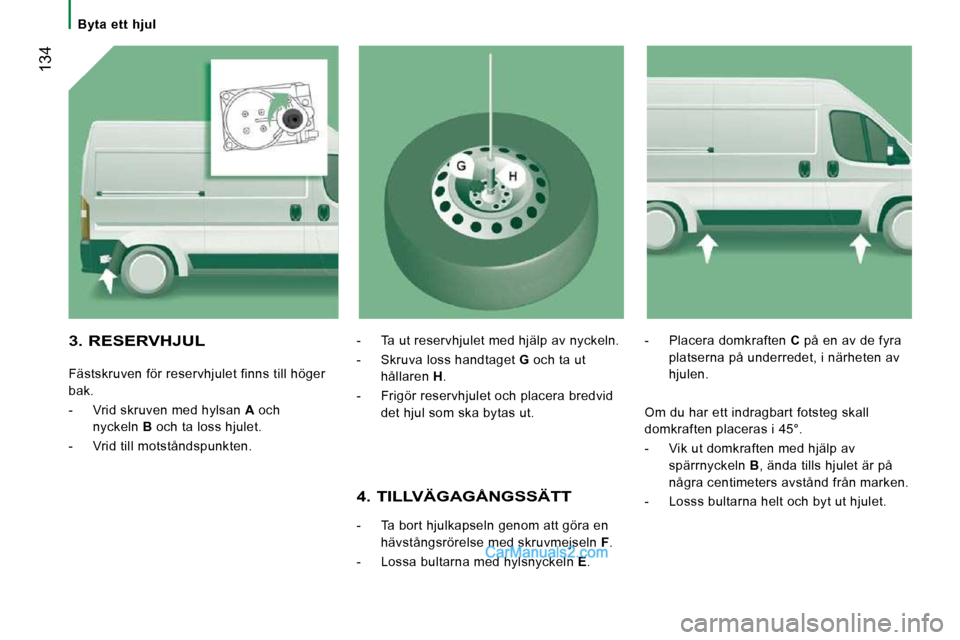

4. TILLVÄGAGÅNGSSÄTT
- Ta bort hjulkapseln genom att göra en hävstångsrörelse med skruvmejseln F .
- Lossa bultarna med hylsnyckeln E . - Placera domkraften
C på en av de fyra
platserna på underredet, i närheten av
hjulen.
3. RESERVHJUL
Fästskruven för reservhjulet finns till höger
bak.
- Vrid skruven med hylsan A och
nyckeln B och ta loss hjulet.
- Vrid till motståndspunkten. - Ta ut reservhjulet med hjälp av nyckeln.
- Skruva loss handtaget
G och ta ut
hållaren H .
- Frigör reservhjulet och placera bredvid det hjul som ska bytas ut. Om du har ett indragbart fotsteg skall
domkraften placeras i 45°.
- Vik ut domkraften med hjälp av
spärrnyckeln B , ända tills hjulet är på
några centimeters avstånd från marken.
- Losss bultarna helt och byt ut hjulet.

Byta ett hjul
135
SNABB HJÄLP
8

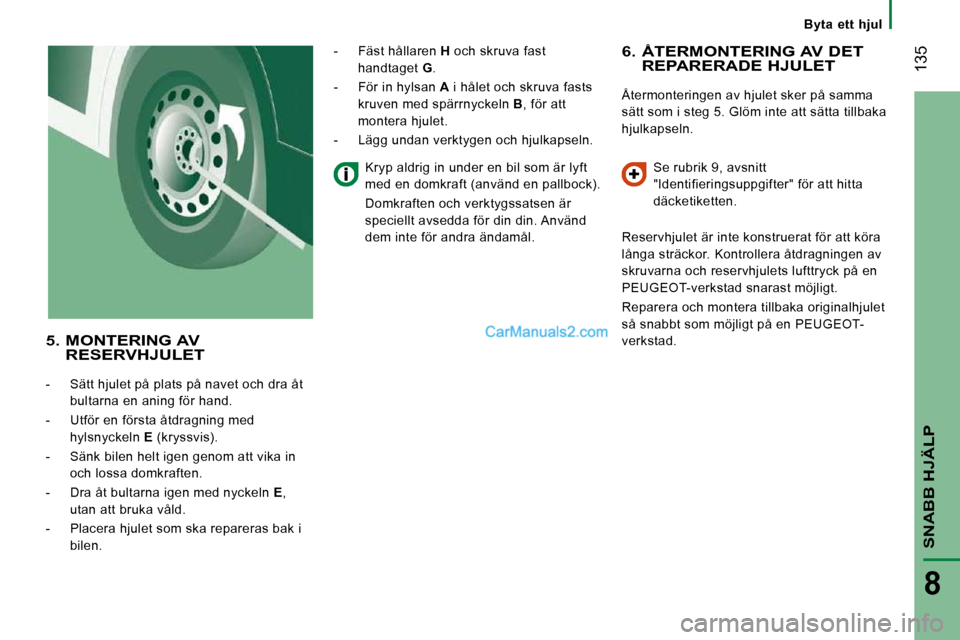

6. ÅTERMONTERING AV DET REPARERADE HJULET
Återmonteringen av hjulet sker på samma
sätt som i steg 5. Glöm inte att sätta tillbaka
hjulkapseln. Se rubrik 9, avsnitt
"Identifieringsuppgifter" för att hitta
däcketiketten.
Reservhjulet är inte konstruerat för att köra
långa sträckor. Kontrollera åtdragningen av
skruvarna och reservhjulets lufttryck på en
PEUGEOT-verkstad snarast möjligt.
Reparera och montera tillbaka originalhjulet
så snabbt som möjligt på en PEUGEOT-
verkstad.
5. MONTERING AV RESERVHJULET
- Sätt hjulet på plats på navet och dra åt bultarna en aning för hand.
- Utför en första åtdragning med hylsnyckeln E (kryssvis).
- Sänk bilen helt igen genom att vika in och lossa domkraften.
- Dra åt bultarna igen med nyckeln E ,
utan att bruka våld.
- Placera hjulet som ska repareras bak i bilen. - Fäst hållaren
H och skruva fast
handtaget G .
- För in hylsan A i hålet och skruva fasts
kruven med spärrnyckeln B , för att
montera hjulet.
- Lägg undan verktygen och hjulkapseln.
Kryp aldrig in under en bil som är lyft
med en domkraft (använd en pallbock).
Domkraften och verktygssatsen är
speciellt avsedda för din din. Använd
dem inte för andra ändamål.

136
REPARATIONSSATS
Denna sats för provisorisk däckreparation
finns framtill i kupén.
Den omfattar:
- en behållare A som innehåller
tätningsvätska och är försedd med:

Byta ett hjul
137
SNABB HJÄLP
8
- Om du inte får ett tryck på minst
3 bar inom 5 minuter kopplar du
loss kompressorn från ventilen och
strömuttaget och kör bilen framåt cirka
10 meter, så att tätningsvätskan sprids
inne i däcket.
- Pumpa sedan på nytt:

Byta en lampa
138 TYPER AV GLÖDLAMPOR ELLER LAMPOR
Det finns olika typer av glödlampor i bilen.
De demonteras så här:
BYTE AV LAMPA

Typ A Glödlampa helt av glas: dra ut
den varsamt.

Typ B Glödlampa med bajonettfäste:
tryck på glödlampan och vrid
sedan motsols.

Typ C
Cylindrisk gl
ödlampa
: för
kontakterna åt sidan.

Typ D - E Halogenlampa: frigör fjädern
som spärrar fästet.
FRAMLJUS
Öppna motorhuven. För in handen bakom
ljusenheten, för att komma åt lampor/
glödlampor.
Utför ingreppen i omvänd ordning för att
montera tillbaka lamporna/glödlamporna.

Byta en lampa
139
SNABB HJÄLP
8
1 - Halvljus

Typ D , H7 - 55 W
- Ta av locket genom att vrida det motsols.
- Koppla ur den elektriska anslutningen.
- Frigör spärrfjädern genom att trycka på de två klämmorna.
- Byt ut lampan och se till att metalldelen sitter mitt för spåren på lyktan. 3 - Helljus

Typ E , H1 - 55 W
- Ta av locket genom att vrida det motsols.
- Koppla ur den elektriska anslutningen.
- Frigör spärrfjädern genom att trycka på de två klämmorna.
- Byt ut lampan och se till att metalldelen sitter mitt för spåren på lyktan.
2 - Positionsljus

Typ A , W 5 W - 5 W
- Ta av locket genom att vrida det motsols.
- Dra ut lamphållaren som är tryckmonterad.
- Byt ut glödlampan. 4 - Körriktningsvisare (blinkrar)

Typ B , PY 21 W - 21 W
- Vrid lamphållaren ett fjärdedels varv motsols. - Ta ut glödlampan genom att trycka lätt
på den och vrida motsols.
- Byt ut glödlampan.
5 - Dimljus

Typ D , H1 - 55 W
- Vrid ratten helt till vänster.
- Lossa skruven i hjulhuset och öppna luckan.
- Ta av locket.
- Koppla ur den elektriska anslutningen.
- Frigör spärrfjädern genom att trycka på de två klämmorna.
- Byt ut lampan och se till att metalldelen sitter mitt för spåren på lyktan.
Halogenlampor byts när strålkastaren
har varit släckt i några minuter (risk
för brännskador). Ta inte direkt på lampan,
använd tygtrasor som inte luddar.
Kontrollera att ljusen fungerar, efter varje
ingrepp.
Spola inte direkt på strålkastare och
ljusgrupp vid högtryckstvätt, för att inte
skada skyddslack och tätningspackning.
