Peugeot Boxer 2011.5 Instrukcja Obsługi (in Polish)

14
9
SZYBKA POMO
C
8
Wymiana żarówki

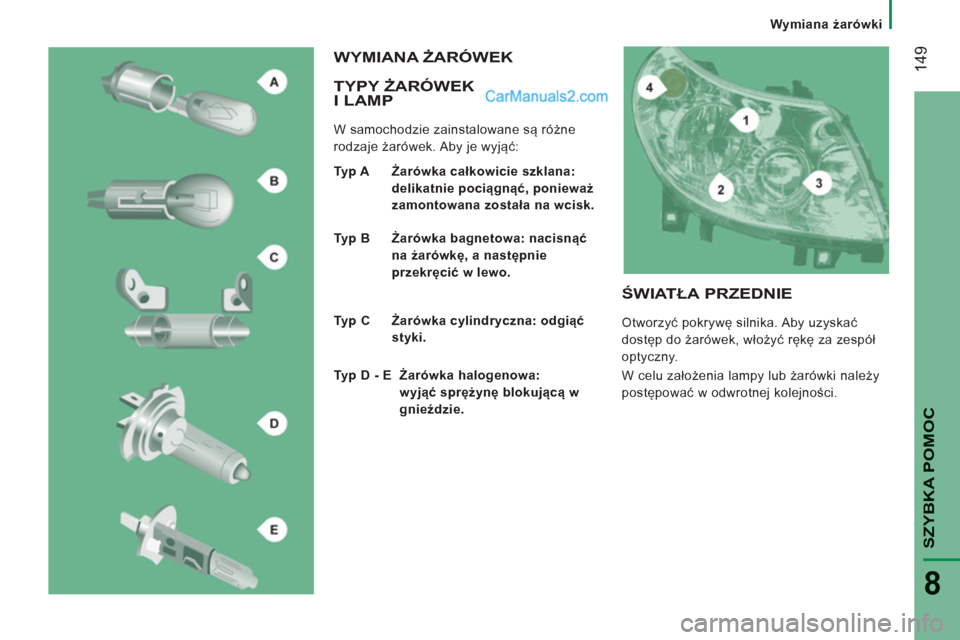

TYPY ŻARÓWEK I LAMP

W samochodzie zainstalowane są różne
rodzaje żarówek. Aby je wyjąć:

WYMIANA ŻARÓWEK


Typ A Żarówka całkowicie szklana:
delikatnie pociągnąć, ponieważ
zamontowana została na wcisk.

Typ B Żarówka bagnetowa: nacisnąć
na żarówkę, a następnie
przekręcić

w lewo

.

Typ C Żarówka cylindryczna: odgiąć
styki.

Typ D - E Żarówka halogenowa:
wyjąć sprężynę blokującą w
gnieździe.

ŚWIATŁA PRZEDNIE

Otworzyć pokrywę silnika. Aby uzyskać
dostęp do żarówek, włożyć rękę za zespół
optyczny.
W celu założenia lampy lub żarówki należy
postępować w odwrotnej kolejności.

150

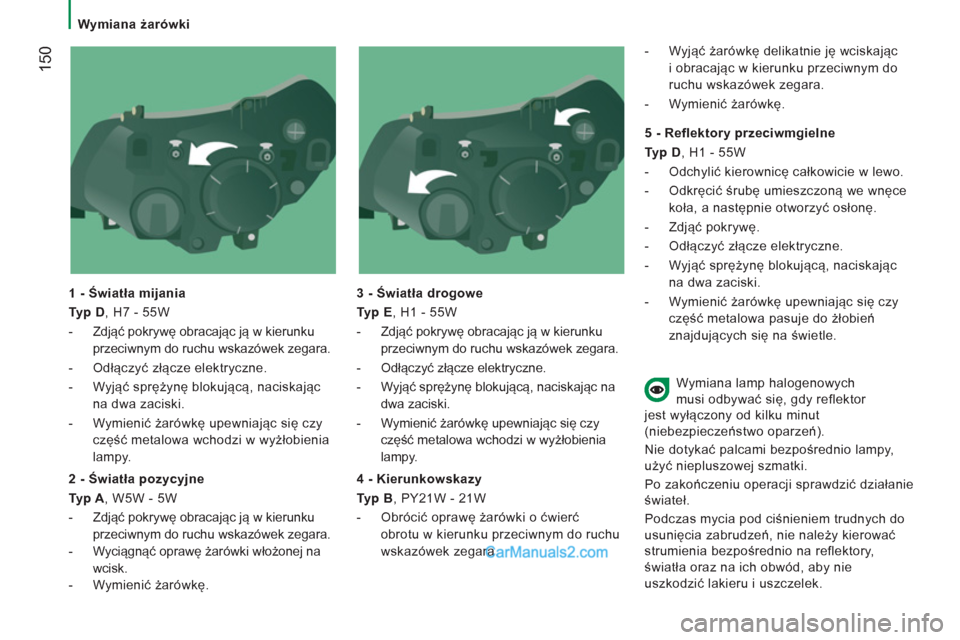

Wymiana żarówki


1 - Światła mijania

Typ D
, H7 - 55W


- Zdjąć pokrywę obracając ją w kierunku
przeciwnym do ruchu wskazówek zegara.

- Odłączyć złącze elektryczne.

- Wyjąć sprężynę blokującą, naciskając
na dwa zaciski.

- Wymienić żarówkę upewniając się czy
część metalowa wchodzi w wyżłobienia
lampy.

3 - Światła drogowe

Typ E
, H1 - 55W


- Zdjąć pokrywę obracając ją w kierunku
przeciwnym do ruchu wskazówek zegara.

- Odłączyć złącze elektryczne.

- Wyjąć sprężynę blokującą, naciskając na
dwa zaciski.

- Wymienić żarówkę upewniając się czy
część metalowa wchodzi w wyżłobienia
lampy.


2 - Światła pozycyjne

Typ A
, W5W - 5W


- Zdjąć pokrywę obracając ją w kierunku
przeciwnym do ruchu wskazówek zegara.

- Wyciągnąć oprawę żarówki włożonej na
wcisk.

- Wymienić żarówkę.

4 - Kierunkowskazy

Typ B
, PY21W - 21W


- Obrócić oprawę żarówki o ćwierć
obrotu w kierunku przeciwnym do ruchu
wskazówek zegara.

- Wyjąć żarówkę delikatnie ję wciskając
i obracając w kierunku przeciwnym do
ruchu wskazówek zegara.

- Wymienić żarówkę.


5 - Reflektory przeciwmgielne

Typ D
, H1 - 55W


- Odchylić kierownicę całkowicie w lewo.

- Odkręcić śrubę umieszczoną we wnęce
koła, a następnie otworzyć osłonę.

- Zdjąć pokrywę.

- Odłączyć złącze elektryczne.

- Wyjąć sprężynę blokującą, naciskając
na dwa zaciski.

- Wymienić żarówkę upewniając się czy
część metalowa pasuje do żłobień
znajdujących się na świetle.
Wymiana lamp halogenowych
musi odbywać się, gdy reflektor
jest wyłączony od kilku minut
(niebezpieczeństwo oparzeń).
Nie dotykać palcami bezpośrednio lampy,
użyć niepluszowej szmatki.
Po zakończeniu operacji sprawdzić działanie
świateł.
Podczas mycia pod ciśnieniem trudnych do
usunięcia zabrudzeń, nie należy kierować
strumienia bezpośrednio na reflektory,
światła oraz na ich obwód, aby nie
uszkodzić lakieru i uszczelek.

SZYBKA POMOC
8
Wymiana żarówki

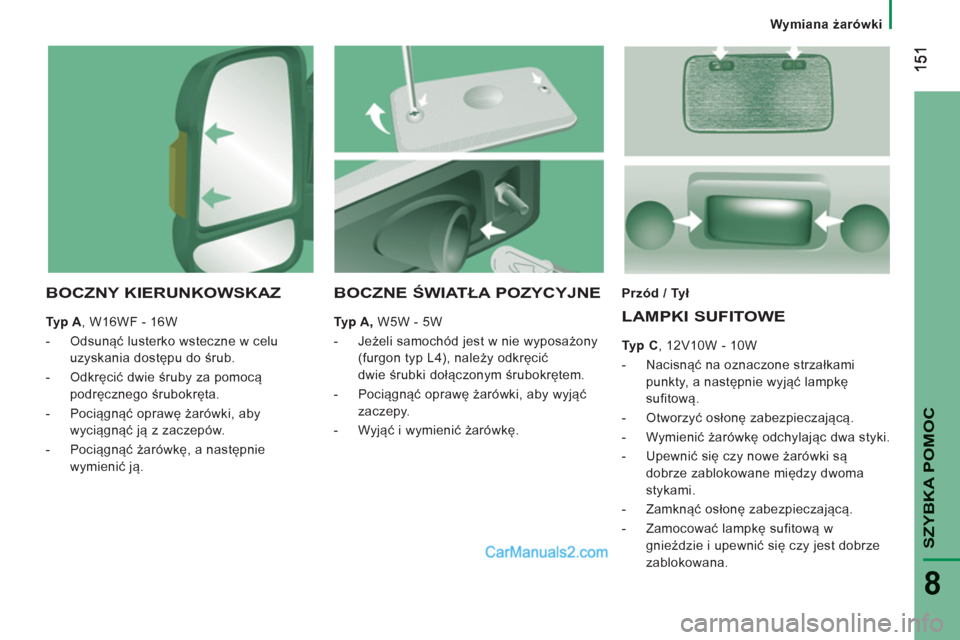

BOCZNY KIERUNKOWSKAZ


Typ A
, W16WF - 16W


- Odsunąć lusterko wsteczne w celu
uzyskania dostępu do śrub.

- Odkręcić dwie śruby za pomocą
podręcznego śrubokręta.

- Pociągnąć oprawę żarówki, aby
wyciągnąć ją z zaczepów.

- Pociągnąć żarówkę, a następnie
wymienić ją.
Przód / Tył
LAMPKI SUFITOWE


Typ C
, 12V10W - 10W


- Nacisnąć na oznaczone strzałkami
punkty, a następnie wyjąć lampkę
sufitową.

- Otworzyć osłonę zabezpieczającą.

- Wymienić żarówkę odchylając dwa styki.

- Upewnić się czy nowe żarówki są
dobrze zablokowane między dwoma
stykami.

- Zamknąć osłonę zabezpieczającą.

- Zamocować lampkę sufitową w
gnieździe i upewnić się czy jest dobrze
zablokowana.



BOCZNE ŚWIATŁA POZYCYJNE


Typ A,
W5W - 5W


- Jeżeli samochód jest w nie wyposażony
(furgon typ L4), należy odkręcić
dwie śrubki dołączonym śrubokrętem.

- Pociągnąć oprawę żarówki, aby wyjąć
zaczepy.

- Wyjąć i wymienić żarówkę.

152


Wymiana żarówki

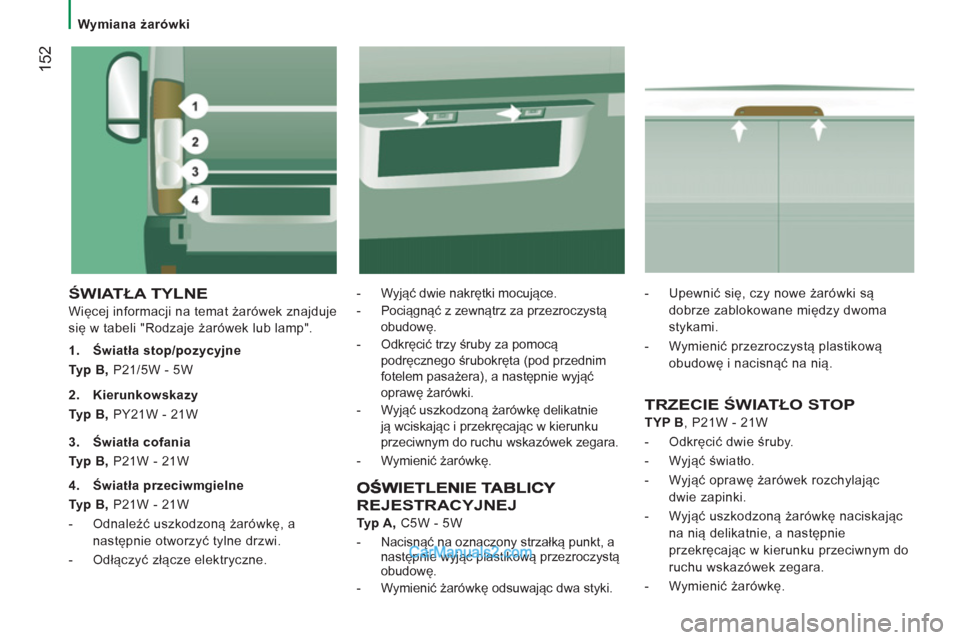

ŚWIATŁA TYLNE

Więcej informacji na temat żarówek znajduje
się w tabeli "Rodzaje żarówek lub lamp".
- Wyjąć dwie nakrętki mocujące.

- Pociągnąć z zewnątrz za przezroczystą
obudowę.

- Odkręcić trzy śruby za pomocą
podręcznego śrubokręta (pod przednim
fotelem pasażera), a następnie wyjąć
oprawę żarówki.

- Wyjąć uszkodzoną żarówkę delikatnie
ją wciskając i przekręcając w kierunku
przeciwnym do ruchu wskazówek zegara.

- Wymienić żarówkę.

1.
Światła stop/pozycyjne

Typ B,
P21/5W - 5W

TRZECIE ŚWIATŁO STOP


TYP B
, P21W - 21W


- Odkręcić dwie śruby.

- Wyjąć światło.

- Wyjąć oprawę żarówek rozchylając
dwie zapinki.

- Wyjąć uszkodzoną żarówkę naciskając
na nią delikatnie, a następnie
przekręcając w kierunku przeciwnym do
ruchu wskazówek zegara.

- Wymienić żarówkę.
2.
Kierunkowskazy
Typ B,
PY21W - 21W

3.
Światła cofania
Typ B,
P21W - 21W

4.
Światła przeciwmgielne
Typ B,

P21W - 21W


- Odnaleźć uszkodzoną żarówkę, a
następnie otworzyć tylne drzwi.

- Odłączyć złącze elektryczne. REJESTRACYJNEJ


Typ A,
C5W - 5W


- Nacisnąć na oznaczony strzałką punkt, a
następnie wyjąć plastikową przezroczystą
obudowę.

- Wymienić żarówkę odsuwając dwa styki.
- Upewnić się, czy nowe żarówki są
dobrze zablokowane między dwoma
stykami.

- Wymienić przezroczystą plastikową
obudowę i nacisnąć na nią.

153
SZYBKA POMOC
8

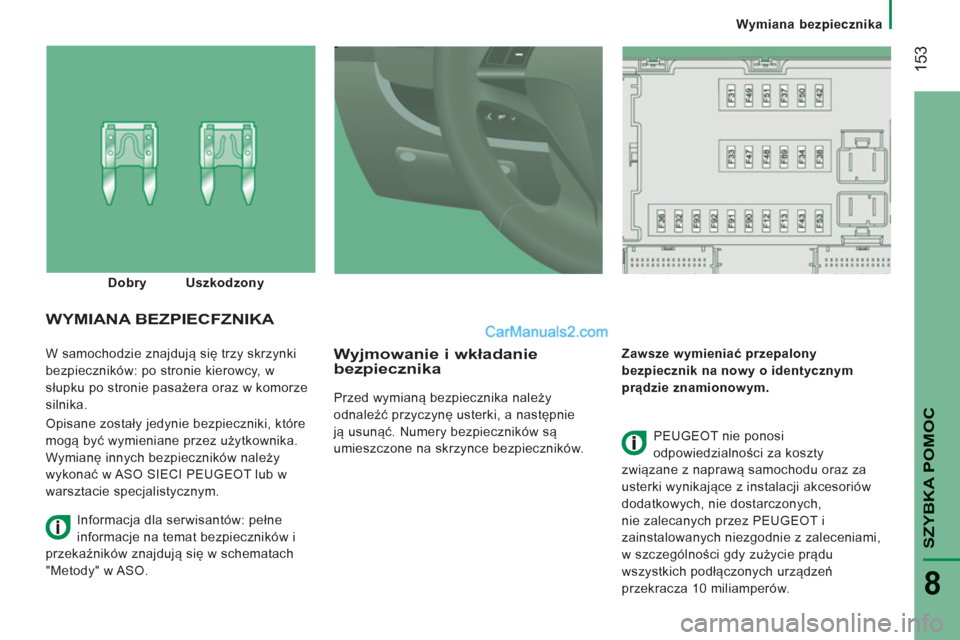

Wymiana bezpiecznika
W samochodzie znajdują się trzy skrzynki
bezpieczników: po stronie kierowcy, w
słupku po stronie pasażera oraz w komorze
silnika.
Opisane zostały jedynie bezpieczniki, które
mogą być wymieniane przez użytkownika.
Wymianę innych bezpieczników należy
wykonać w ASO SIECI PEUGEOT lub w
warsztacie specjalistycznym.
Wyjmowanie i wkładaniebezpiecznika

Przed wymianą bezpiecznika należy
odnaleźć przyczynę usterki, a następnie
ją usunąć. Numery bezpieczników są
umieszczone na skrzynce bezpieczników.
Zawsze wymieniać przepalony
bezpiecznik na nowy o identycznym
prądzie znamionowym.
WYMIANA BEZPIECFZNIKA

PEUGEOT nie ponosi
odpowiedzialności za koszty
związane z naprawą samochodu oraz za
usterki wynikające z instalacji akcesoriów
dodatkowych, nie dostarczonych,
nie zalecanych przez PEUGEOT i
zainstalowanych niezgodnie z zaleceniami,
w szczególności gdy zużycie prądu
wszystkich podłączonych urządzeń
przekracza 10 miliamperów.
Dobry
Uszkodzony
Informacja dla serwisantów: pełne
informacje na temat bezpieczników i
przekaźników znajdują się w schematach
"Metody" w ASO.

154


Wymiana bezpiecznika

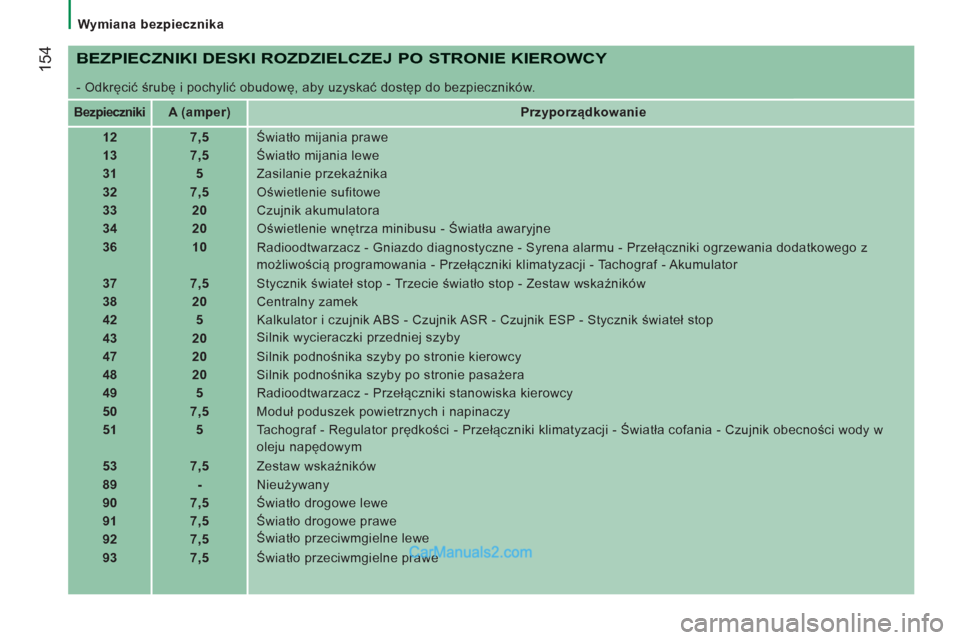

BEZPIECZNIKI DESKI ROZDZIELCZEJ PO STRONIE KIEROWCY

- Odkręcić śrubę i pochylić obudowę, aby uzyskać dostęp do bezpieczników.


Bezpieczniki



A (amper)


Przyporządkowanie


12


7,5
Światło mijania prawe


13


7,5
Światło mijania lewe


31


5
Zasilanie przekaźnika


32


7,5
Oświetlenie sufitowe


33


20
Czujnik akumulatora


34


20
Oświetlenie wnętrza minibusu - Światła awaryjne


36


10


Radioodtwarzacz - Gniazdo diagnostyczne - Syrena alarmu - Przełączniki ogrzewania dodatkowego z
możliwością programowania - Przełączniki klimatyzacji - Tachograf - Akumulator


37


7,5
Stycznik świateł stop - Trzecie światło stop - Zestaw wskaźników


38


20
Centralny zamek


42


5
Kalkulator i czujnik ABS - Czujnik ASR - Czujnik ESP - Stycznik świateł stop


43


20
Silnik wycieraczki przedniej szyby


47


20
Silnik podnośnika szyby po stronie kierowcy


48


20
Silnik podnośnika szyby po stronie pasażera


49


5
Radioodtwarzacz - Przełączniki stanowiska kierowcy


50


7,5
Modu
ł poduszek powietrznych i napinaczy


51


5
Tachograf - Regulator prędkości - Przełączniki klimatyzacji - Światła cofania - Czujnik obecności wody w
oleju napędowym


53


7,5
Zestaw wskaźników


89


-
Nieużywany


90


7,5
Światło drogowe lewe


91


7,5
Światło drogowe prawe


92


7,5
Światło przeciwmgielne lewe


93


7,5
Światło przeciwmgielne prawe

SZYBKA POMO
C
8
Wymiana bezpiecznika


Bezpieczniki



A (amper)


Przyporządkowanie



54


-
Nieużywany


55


15
Ogrzewanie foteli


56


15
Gniazdo 12 V


57


10
Ogrzewanie dodatkowe z możliwością programowania


58


15
Odmrażanie tylnej szyby (lewa strona)


59


15
Odmrażanie tylnej szyby (prawa strona)


60


-
Nieużywany


61


-
Nieużywany


62


-
Nieużywany



63


10
Przełącznik programowanego ogrzewania dodatkowego


64


-
Nieużywany


65


30
Dmuchawa ogrzewania dodatkowego z możliwością
programowania

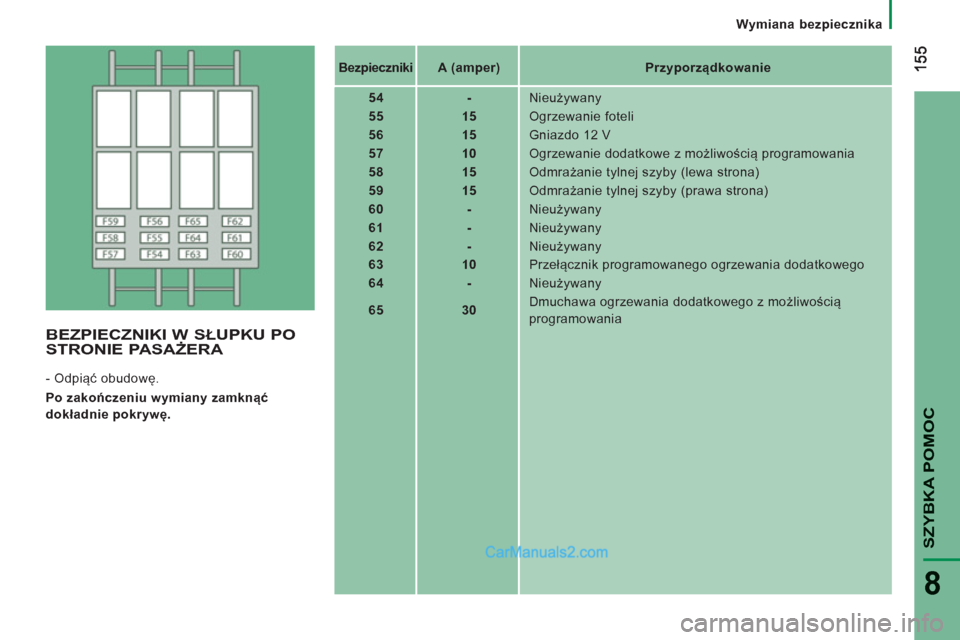

BEZPIECZNIKI W SŁUPKU PO
STRONIE PASAŻERA

- Odpiąć obudowę.

Po zakończeniu wymiany zamknąć
dokładnie pokrywę.

156


Wymiana bezpiecznika

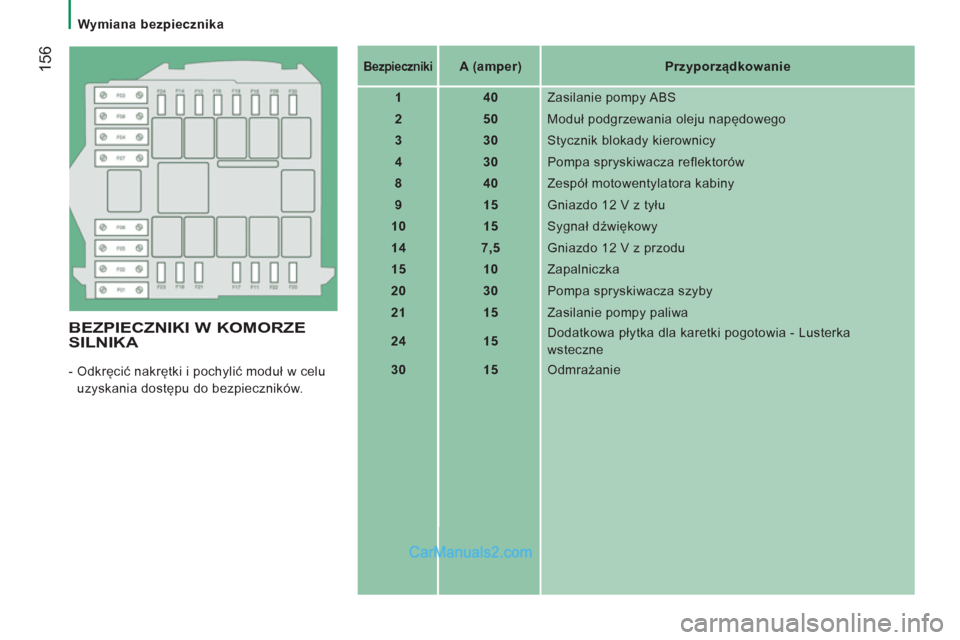

BEZPIECZNIKI W KOMORZE
SILNIKA
- Odkręcić nakrętki i pochylić moduł w celu
uzyskania dostępu do bezpieczników.



Bezpieczniki




A (amper)


Przyporządkowanie


1


40
Zasilanie pompy ABS


2


50
Moduł podgrzewania oleju napędowego


3


30
Stycznik blokady kierownicy


4


30
Pompa spryskiwacza reflektorów


8


40
Zespół motowentylatora kabiny


9


15
Gniazdo 12 V z tyłu


10


15
Sygnał dźwiękowy


14


7,5
Gniazdo 12 V z przodu


15


10
Zapalniczka


20


30

Pompa spryskiwacza szyby


21


15
Zasilanie pompy paliwa


24


15 Dodatkowa płytka dla karetki pogotowia - Lusterka
wsteczne


30


15
Odmrażanie

157
SZYBKA POMO
C
8

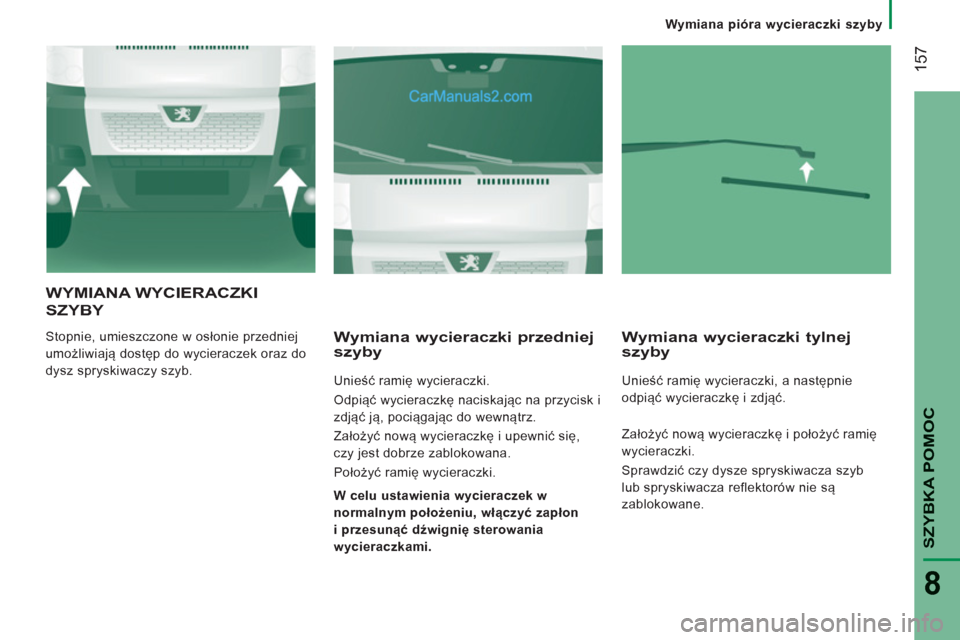

Wymiana pióra wycieraczki szyby
WYMIANA WYCIERACZKI
SZYBY

Stopnie, umieszczone w osłonie przedniej
umożliwiają dostęp do wycieraczek oraz do
dysz spryskiwaczy szyb.
Wymiana wycieraczki przedniejszyby

Unieść ramię wycieraczki.
Odpiąć wycieraczkę naciskając na przycisk i
zdjąć ją, pociągając do wewnątrz.
Założyć nową wycieraczkę i upewnić się,
czy jest dobrze zablokowana.
Położyć ramię wycieraczki.
Wymiana wycieraczki tylnejszyby

Unieść ramię wycieraczki, a następnie
odpiąć wycieraczkę i zdjąć.

W celu ustawienia wycieraczek w
normalnym położeniu, włączyć zapłon
i przesunąć dźwignię sterowania
wycieraczkami.
Założyć nową wycieraczkę i położyć ramię
wycieraczki.
Sprawdzić czy dysze spryskiwacza szyb
lub spryskiwacza reflektorów nie są
zablokowane.

158

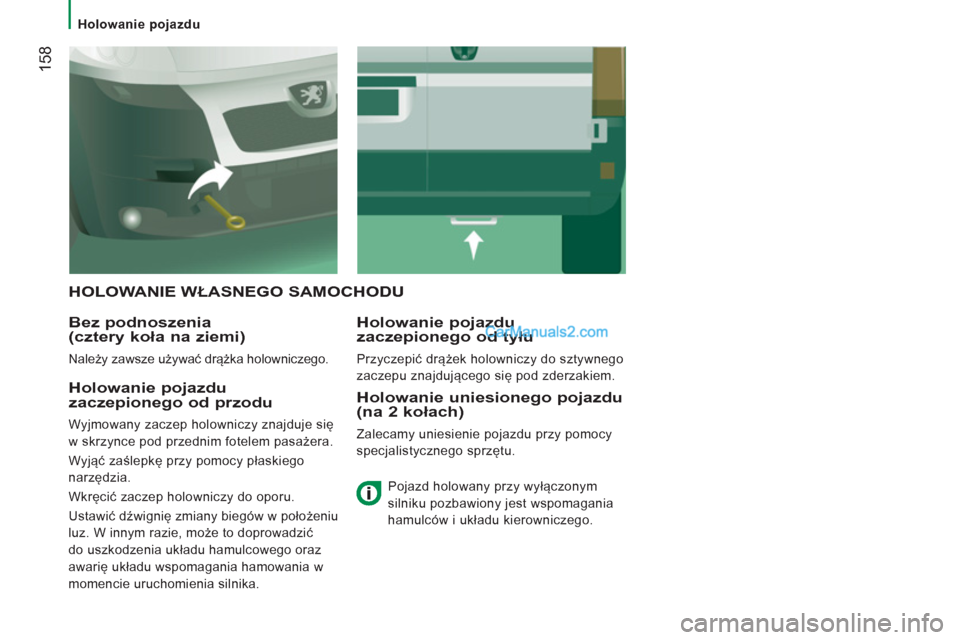

Holowanie pojazdu

HOLOWANIE WŁASNEGO SAMOCHODU

Bez
podnoszenia (cztery koła na ziemi)

Należy zawsze używać drążka holowniczego.
Holowanie pojazdu
zaczepionego od tyłu

Przyczepić drążek holowniczy do sztywnego
zaczepu znajdującego się pod zderzakiem.

Holowanie pojazdu
zaczepionego od przodu
Wyjmowany zaczep holowniczy znajduje się
w skrzynce pod przednim fotelem pasażera.
Wyjąć zaślepkę przy pomocy płaskiego
narzędzia.
Wkręcić zaczep holowniczy do oporu.
Ustawić dźwignię zmiany biegów w położeniu
luz. W innym razie, może to doprowadzić
do uszkodzenia układu hamulcowego oraz
awarię układu wspomagania hamowania w
momencie uruchomienia silnika.
Holowanie uniesionego pojazdu (na 2 kołach)

Zalecamy uniesienie pojazdu przy pomocy
specjalistycznego sprzętu.
Pojazd holowany przy wyłączonym
silniku pozbawiony jest wspomagania
hamulców i układu kierowniczego.
