Masy

*
koło 15 calowe.

**
koło 16 calowe.
Przeniesienie ładunku
W przypadku pojazdu ciągnącego o masie poniżej MTAC można przenieść ładunek na przyczepę.
W żadnym przypadku nie należy przekraczać dopuszczalnej masy przyczepy oraz MTRA.
Przestrzegać możliwości holowniczych pojazdu.

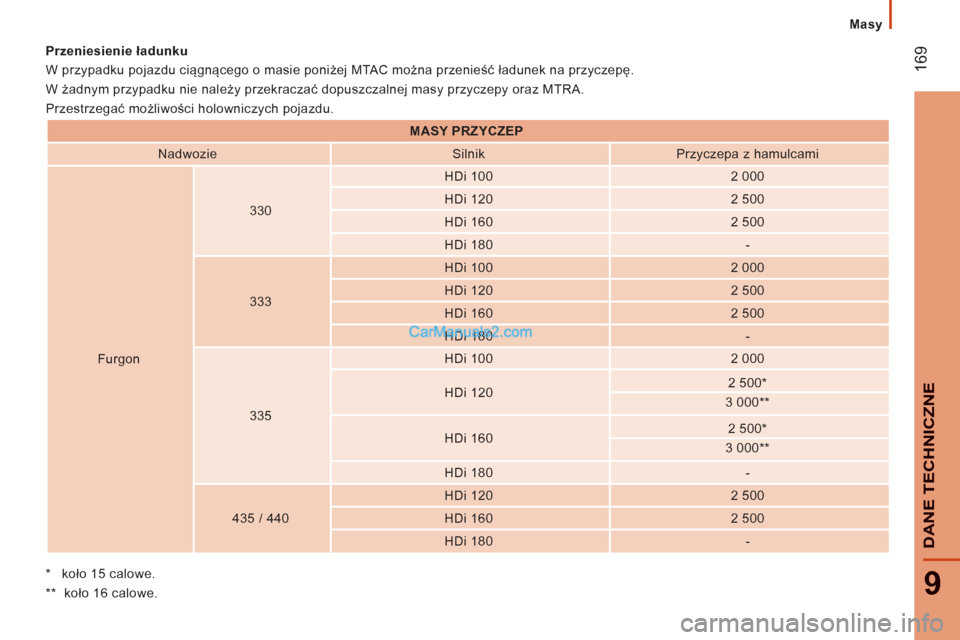

MASY PRZYCZEP


Nadwozie
Silnik
Przyczepa z hamulcami

Furgon
330
HDi 100
2 000

HDi 120
2 500

HDi 160
2 500

HDi 180
-

333
HDi 100
2 000

HDi 120
2 500

HDi 160
2 500

HDi 180
-

335
HDi 100
2 000

HDi 120
2 500 *
3 000 **


HDi 160
2 500 *
3 000 **


HDi 180
-

435 / 440
HDi 120
2 500

HDi 160
2 500

HDi 180
-

17
0

Masy


MASY PRZYCZE
P


Nadwozie
Silnik
Przyczepa z hamulcami
Platforma / Rama
330
HDi 100
2 000

HDi 120
2 500

HDi 160
2 500

HDi 180
-

333
HDi 100
2 000

HDi 120
2 500

HDi 160
2 500

HDi 180
-

335
HDi 100
2 000

HDi 120
2 500 *
3 000 **


HDi 160
2 500 *
3 000 **


HDi 180
-
435 / 440
HDi 120
2 500

HDi 160
2500

HDi 180
-

* koło 15 calowe.

** koło 16 calowe.

17
1
9
DANE TE
CHNI
CZNE

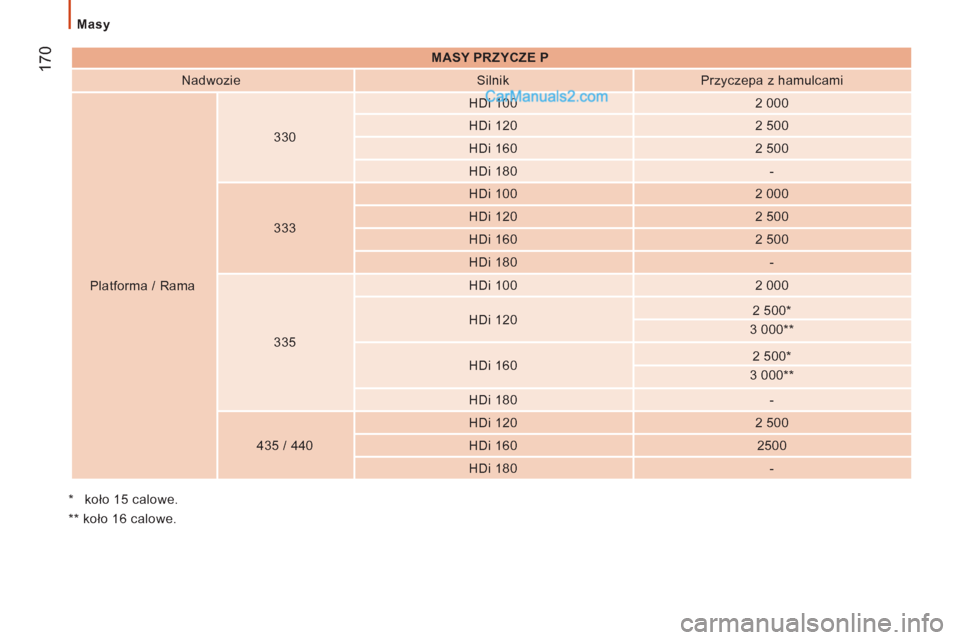

Masy


MASY PRZYCZE
P


Nadwozie
Silnik
Przyczepa z hamulcami

Combi
330
HDi 100
2 000

HDi 120
2 500

HDi 160
2 500

HDi 180
-

333
HDi 100
2 000

HDi 120
2 500

HDi 160
2 500

HDi 180
-

172


Elementy identyfikacyjne


ELEMENTY IDENTYFIKACYJNE

A. Element
y identyfikacyjne


1 -
VF Numer w serii typu.

2 -
Dopuszczalna masa całkowita (MTAC).

3 -

Dopuszczalna masa pojazdu z
przyczepą (MTRA).

4.1 -
Maksymalny nacisk na oś przednią.

4.2 -
Maksymalny nacisk na oś tylną.
B. Numer seryjny na karoserii
D. Kod lakieru
C. O
gumienie
Naklejka C
naklejona na słupku furgonu, po
prawej stronie drzwi, wskazuje:


- wymiary felg i opon,

- ciśnienie w ogumieniu (kontrola
ciśnieni a
w ogumieniu musi
być
wykonywana
na zimno, co
najmniej
raz w miesiącu

).




E. Numer seryjny na karoserii

Numer znajduje się pod plastikową osłoną,
na poziomie stopnia po prawej stronie drzwi.

17
3


Na zewnątrz
10
LOKALIZACJ
A

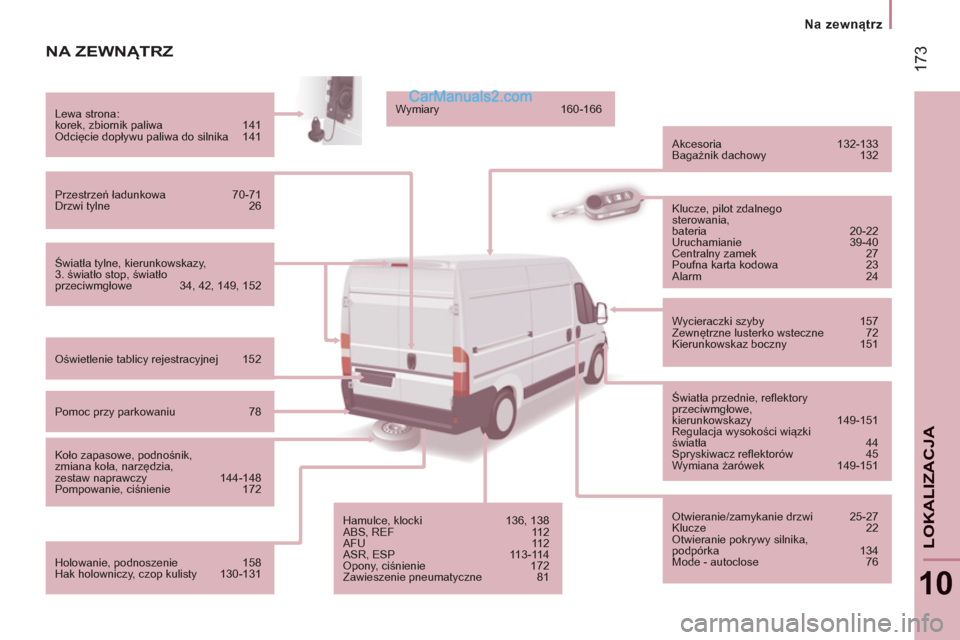

NA ZEWNĄTRZ

Światła tylne, kierunkowskazy,
3. światło stop, światło
przeciwmgłowe 34, 42, 149, 152 Lewa strona:
korek, zbiornik paliwa 141
Odcięcie dopływu paliwa do silnika 141
Przestrzeń ładunkowa 70-71
Drzwi tylne 26
Oświetlenie tablicy rejestracyjnej 152
Pomoc przy parkowaniu 78
Koło zapasowe, podnośnik,
zmiana koła, narzędzia,
zestaw naprawczy 144-148
Pompowanie, ciśnienie 172
Holowanie, podnoszenie 158
Hak holowniczy, czop kulisty 130-131 Wymiary 160-166
Akcesoria 132-133
Bagażnik dachowy 132
Hamulce, klocki 136, 138
ABS, REF 112
AFU 112
ASR, ESP 113-114
Opony, ciśnienie 172
Zawieszenie pneumatyczne 81 Klucze, pilot zdalnego
sterowania,
bateria 20-22
Uruchamianie 39-40
Centralny zamek 27
Poufna karta kodowa 23
Alarm 24
Wycieraczki szyby 157
Zewnętrzne lusterko wsteczne 72
Kierunkowskaz boczny 151
Ś
wiatła przednie, reflektory
przeciwmgłowe,
kierunkowskazy 149-151
Regulacja wysokości wiązki
światła 44
Spryskiwacz reflektorów 45
Wymiana żarówek 149-151
Otwieranie/zamykanie drzwi 25-27
Klucze 22
Otwieranie pokrywy silnika,
podpórka 134
Mode - autoclose 76

174
Stanowisko kierowcy

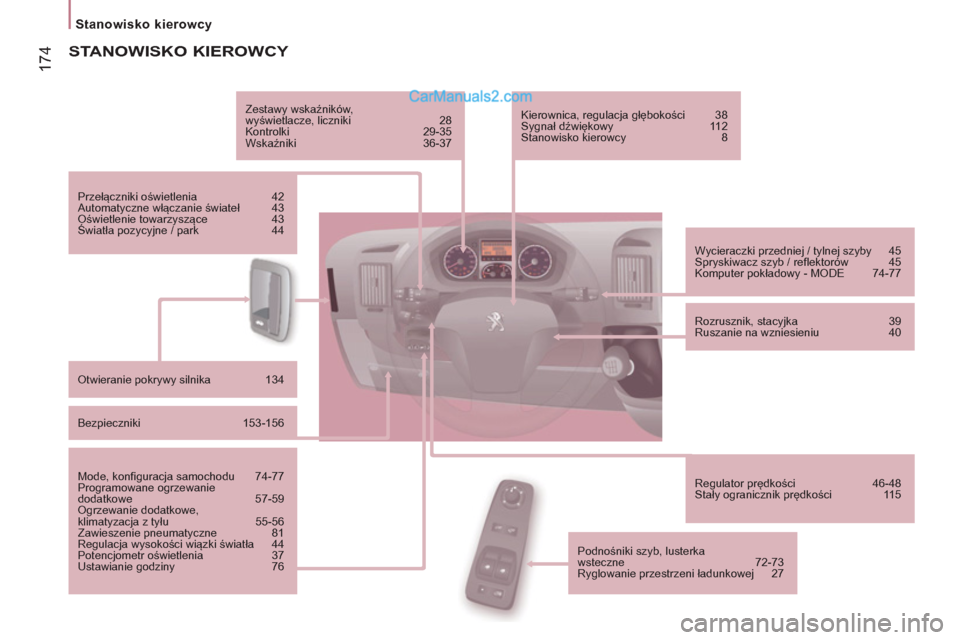

STANOWISKO KIEROWCY

Zestawy wskaźników,
wyświetlacze, liczniki 28
Kontrolki 29-35
Wskaźniki 36-37
Przełączniki oświetlenia 42
Automatyczne włączanie świateł 43
Oświetlenie towarzyszące 43
Światła pozycyjne / park 44
Otwieranie pokrywy silnika 134
Bezpieczniki 153-156
Mode, konfiguracja samochodu 74-77
Programowane ogrzewanie
dodatkowe 57-59
Ogrzewanie dodatkowe,
klimatyzacja z tyłu 55-56
Zawieszenie pneumatyczne 81
Regulacja wysokości wiązki światła 44
Potencjometr oświetlenia 37
Ustawianie godziny 76 Wycieraczki przedniej / tylnej szyby 45
Spryskiwacz szyb / reflektorów 45
Komputer pokładowy - MODE 74-77
Rozrusznik, stacyjka 39
Ruszanie na wzniesieniu 40
Regulator prędkości 46-48
Stały ogranicznik prędkości 115 Kierownica, regulacja głębokości 38

Sygnał dźwiękowy 112
Stanowisko kierowcy 8
Podnośniki szyb, lusterka
wsteczne 72-73
Ryglowanie przestrzeni ładunkowej 27

17
5
Stanowisko kierowcy
10
LOKALIZACJ
A
Centralny zamek 27

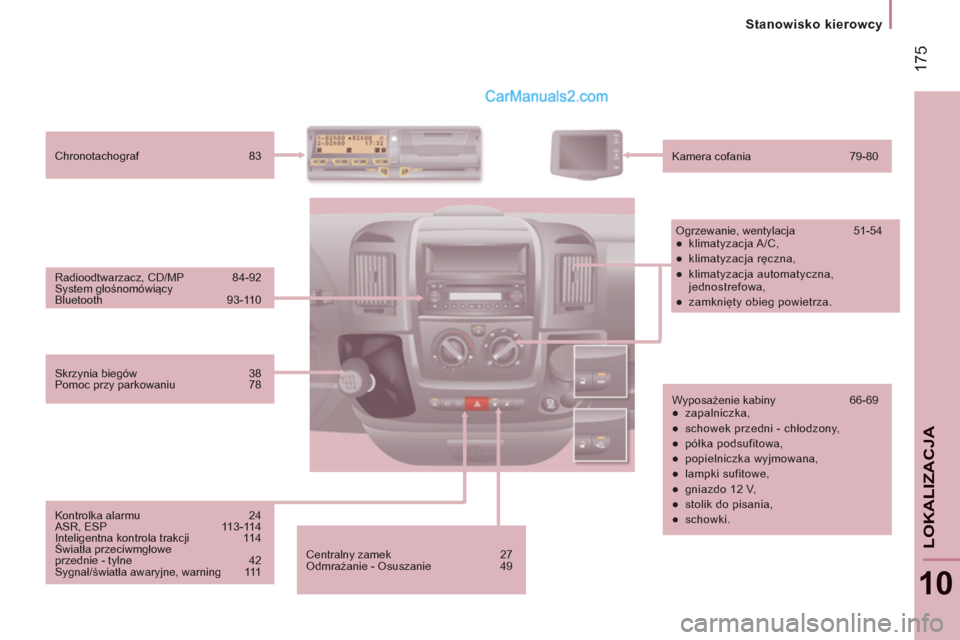

Odmrażanie - Osuszanie 49 Radioodtwarzacz, CD/MP 84-92
System głośnomówiący
Bluetooth 93-110 Chronotachograf 83
Kamera cofania 79-80
Ogrzewanie, wentylacja 51-54


●
klimatyzacja A/C,

●
klimatyzacja ręczna,

●
klimatyzacja automatyczna,
jednostrefowa,

●
zamknięty obieg powietrza.
Wyposażenie kabiny 66-69


●
zapalniczka,

●
schowek przedni - chłodzony,

●
półka podsufitowa,

●
popielniczka wyjmowana,

●
lampki sufitowe,

●
gniazdo 12 V,

●
stolik do pisania,

●
schowki.

Skrzynia biegów 38
Pomoc przy parkowaniu 78
Kontrolka alarmu 24
ASR, ESP 113-114
Inteligentna kontrola trakcji 114
Światła przeciwmgłowe
przednie - tylne 42
Sygnał/światła awaryjne, warning 111

17
6
Wewnątrz





Pasy bezpieczeństwa 116-117
Poduszki powietrzne 119-121
Wyłączenie poduszki
powietrznej pasażera 120
Hamulec postojowy,
hamulec ręczny 111
Siedzenia, regulacja 60-61
Siedzenie z amortyzacją 61
Kanapa z 2 miejscami 62
Narzędzia, podnośnik 144 Foteliki dziecięce 122-129 Wewnętrzne lusterko wsteczne 72
Lampka sufitowa kabiny 69, 151
Wymiana żarówki w lampce
sufitowej 151
Lampki sufitowe 71, 151
Gniazdo 12 V 70 Akumulator (+), ładowanie,
rozruch 142-143
Punkt masy (-) 135
Bezpieczniki z prawej strony 155

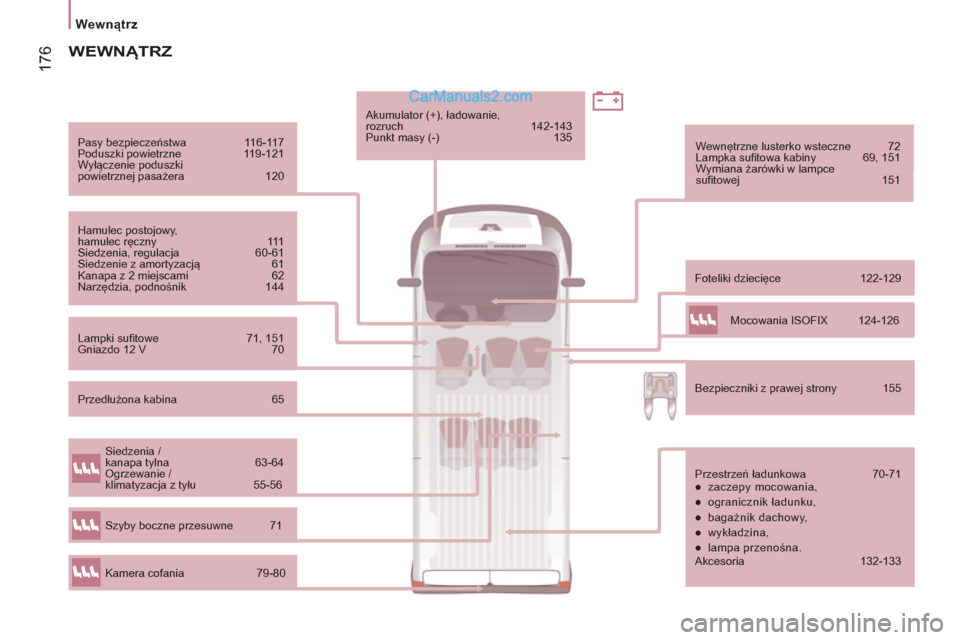

WEWNĄTRZ

Przestrzeń ładunkowa 70-71


●
zaczepy mocowania,

●
ogranicznik ładunku,

●
bagażnik dachowy,

●
wykładzina,

●
lampa przenośna.
Akcesoria 132-133
Siedzenia /
kanapa tylna 63-64
Ogrzewanie /
klimatyzacja z tyłu 55-56
Kamera cofania 79-80 Szyby boczne przesuwne 71 Mocowania ISOFIX 124-126
Przedłużona kabina 65

17
7


Dane techniczne - Konserwacja

10
LOKALIZACJ
A

Spryskiwacz szyb /
reflektorów, poziom 137
Żarówki, oświetlenie,
wymiana żarówek 149-151
Otwieranie pokrywy silnika,
podpórka 134
Pod pokrywą silnika 135
Elementy identyfikacyjne,
numer seryjny, lakier, opony 172 Wymiana pióra wycieraczki szyby 157 Poziomy 136-137


●
wskaźnik oleju,

●
płyn układu kierowniczego ze
wspomaganiem,

●
płyn hamulcowy,

●
płyn chłodzący.
Odwadnianie, filtr oleju
napędowego 138
Kontrole 138


●
akumulator,

●
filtr powietrza/kabiny,

●
filtr oleju,

●
hamulec postojowy,

●
filtr cząstek,

●
klocki hamulcowe.
Czystość spalin 36
Bezpieczniki silnika 153, 156

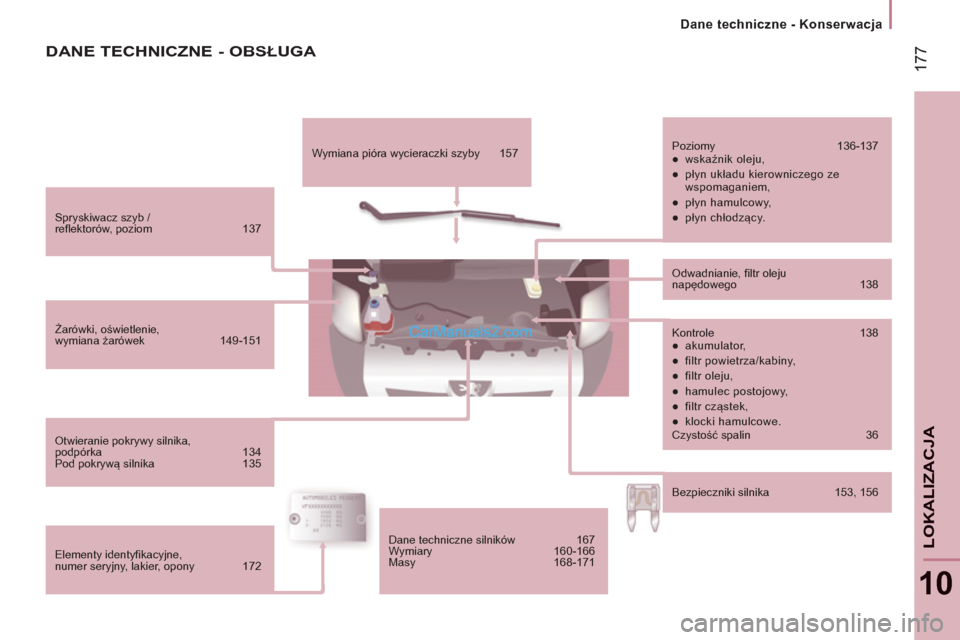

DANE TECHNICZNE - OBSŁUGA

Dane techniczne silników 167
Wymiary 160-166
Masy 168-171
