Peugeot Boxer 2011.5 Priročnik za lastnika (in Slovenian)

14
9
PRAKTIČNE INFORMACIJ
E
8

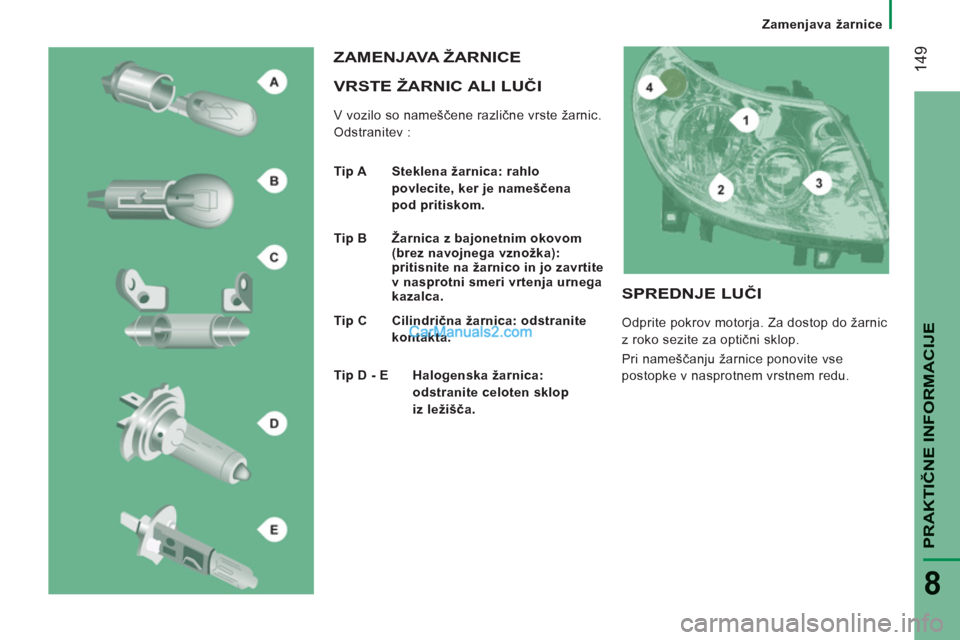

Zamenjava žarnice

VRSTE ŽARNIC ALI LUČI

V vozilo so nameščene različne vrste žarnic.
Odstranitev :
ZAMENJAVA ŽARNICE


Tip A Steklena žarnica: rahlo
povlecite, ker je nameščena
pod pritiskom.

Tip B Žarnica z bajonetnim okovom
(brez navojnega vznožka):
pritisnite na žarnico in jo zavrtite
v nasprotni smeri vrtenja urnega
kazalca.

Tip C Cilindrična žarnica: odstranite
kontakta.

Tip D - E Halogenska žarnica:


odstranite celoten sklop
iz ležišča.

SPREDNJE LUČI

Odprite pokrov motorja. Za dostop do žarnic
z roko sezite za optični sklop.
Pri nameščanju žarnice ponovite vse
postopke v nasprotnem vrstnem redu.

150

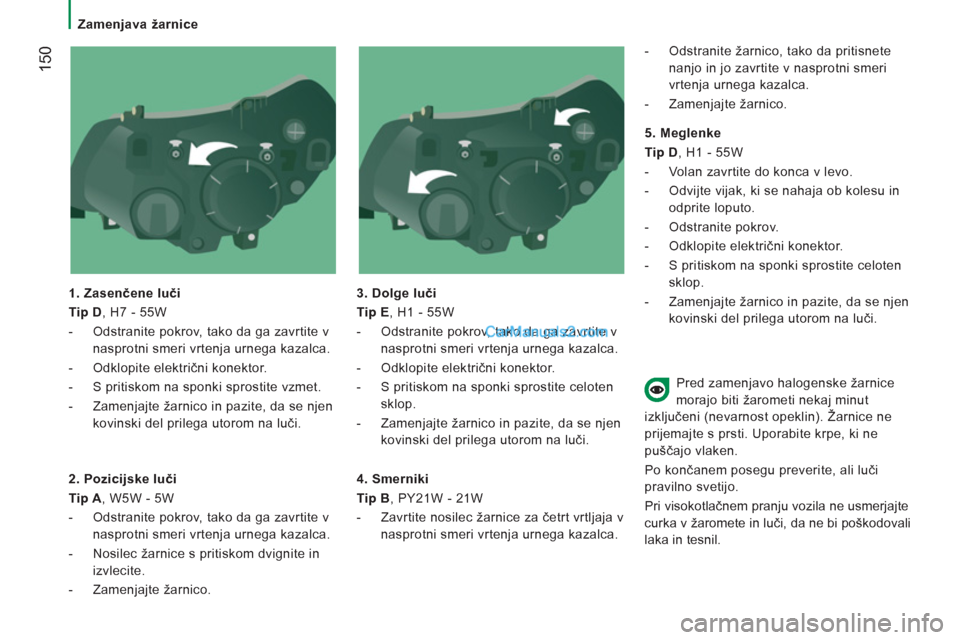

Zamenjava žarnice

1. Zasenčene luči

Tip D
, H7 - 55W


- Odstranite pokrov, tako da ga zavrtite v
nasprotni smeri vrtenja urnega kazalca.

- Odklopite električni konektor.

- S pritiskom na sponki sprostite vzmet.

- Zamenjajte žarnico in pazite, da se njen
kovinski del prilega utorom na luči.

3. Dolge luči

Tip E
, H1 - 55W


- Odstranite pokrov, tako da ga zavrtite v
nasprotni smeri vrtenja urnega kazalca.

- Odklopite električni konektor.

- S pritiskom na sponki sprostite celoten
sklop.

- Zamenjajte žarnico in pazite, da se njen
kovinski del prilega utorom na luči.


2. Pozicijske luči

Tip A
, W5W - 5W


- Odstranite pokrov, tako da ga zavrtite v
nasprotni smeri vrtenja urnega kazalca.

- Nosilec žarnice s pritiskom dvignite in
izvlecite.

- Zamenjajte žarnico.

4. Smerniki

Tip B
, PY21W - 21W


- Zavrtite nosilec žarnice za četrt vrtljaja v
nasprotni smeri vrtenja urnega kazalca.

- Odstranite žarnico, tako da pritisnete
nanjo in jo zavrtite v nasprotni smeri
vrtenja urnega kazalca.

- Zamenjajte žarnico.


5. Meglenke

Tip D
, H1 - 55W


- Volan zavrtite do konca v levo.

- Odvijte vijak, ki se nahaja ob kolesu in
odprite loputo.

- Odstranite pokrov.

- Odklopite električni konektor.

- S pritiskom na sponki sprostite celoten
sklop.

- Zamenjajte žarnico in pazite, da se njen
kovinski del prilega utorom na luči.
Pred zamenjavo halogenske žarnice
morajo biti žarometi nekaj minut
izključeni (nevarnost opeklin). Žarnice ne
prijemajte s prsti. Uporabite krpe, ki ne
puščajo vlaken.
Po končanem posegu preverite, ali luči
pravilno svetijo.
Pri visokotlačnem pranju vozila ne usmerjajte
curka v žaromete in luči, da ne bi poškodovali
laka in tesnil.

PRAKTIČNE INFORMACIJ
E
8
Zamenjava žarnice

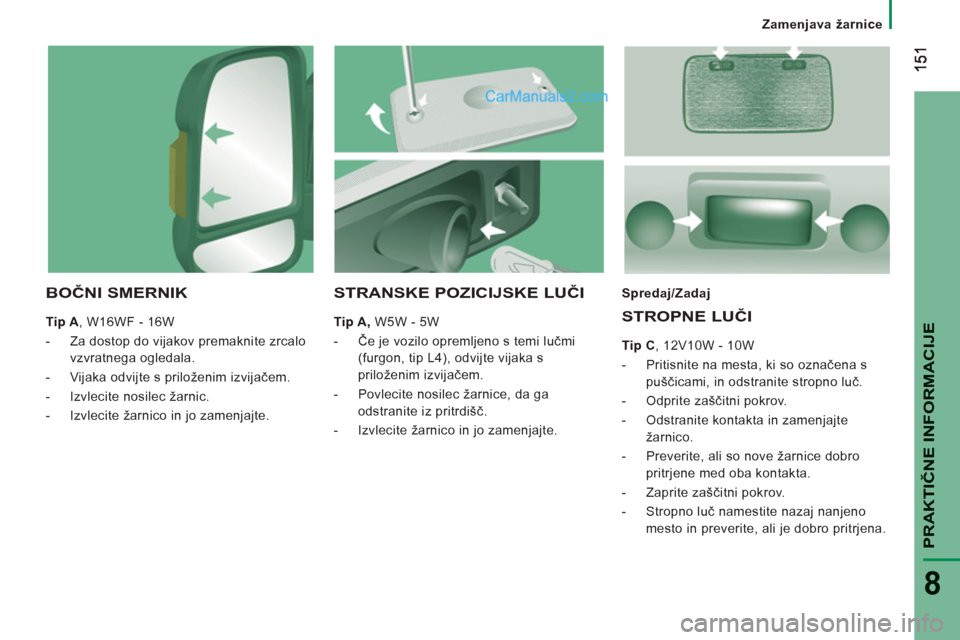

BOČNI SMERNIK


Tip A
, W16WF - 16W


- Za dostop do vijakov premaknite zrcalo
vzvratnega ogledala.

- Vijaka odvijte s priloženim izvijačem.

- Izvlecite nosilec žarnic.

- Izvlecite žarnico in jo zamenjajte.
Spredaj/Zadaj
STROPNE LUČI


Tip C
, 12V10W - 10W


- Pritisnite na mesta, ki so označena s
puščicami, in odstranite stropno luč.

- Odprite zaščitni pokrov.

- Odstranite kontakta in zamenjajte
žarnico.

- Preverite, ali so nove žarnice dobro
pritrjene med oba kontakta.

- Zaprite zaščitni pokrov.

- Stropno luč namestite nazaj nanjeno
mesto in preverite, ali je dobro pritrjena.



STRANSKE POZICIJSKE LUČI


Tip A,
W5W - 5W


- Če je vozilo opremljeno s temi lučmi
(furgon, tip L4), odvijte vijaka s
priloženim izvijačem.

- Povlecite nosilec žarnice, da ga
odstranite iz pritrdišč.

- Izvlecite žarnico in jo zamenjajte.

152


Zamenjava žarnice

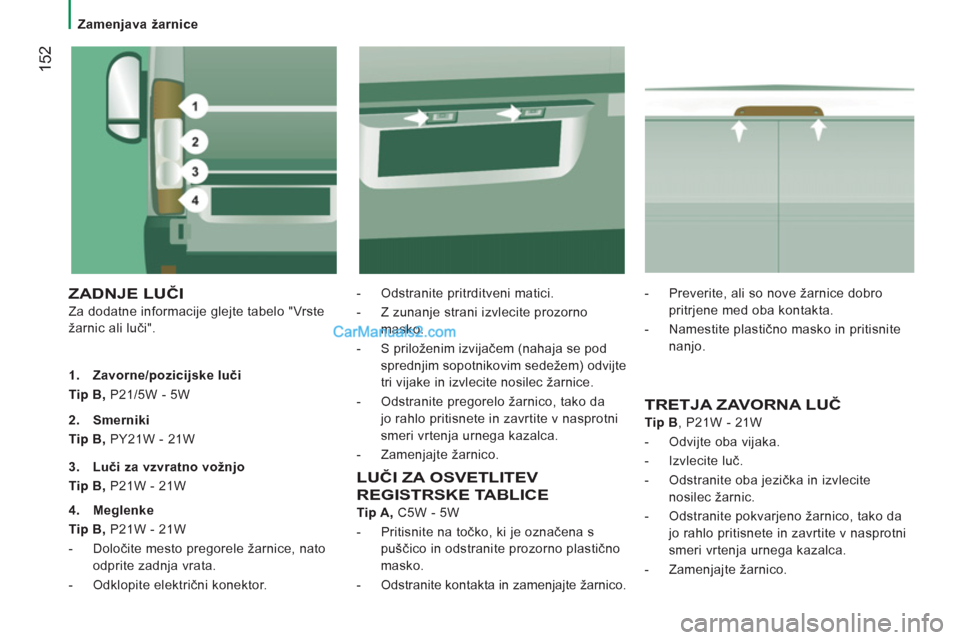

ZADNJE LUČI

Za dodatne informacije glejte tabelo "Vrste
žarnic ali luči".
- Odstranite pritrditveni matici.

- Z zunanje strani izvlecite prozorno
masko.

- S priloženim izvijačem (nahaja se pod
sprednjim sopotnikovim sedežem) odvijte
tri vijake in izvlecite nosilec žarnice.

- Odstranite pregorelo žarnico, tako da
jo rahlo pritisnete in zavrtite v nasprotni
smeri vrtenja urnega kazalca.

- Zamenjajte žarnico.

1. Zavorne/pozicijske luči
Tip B,
P21/5W - 5W

TRETJA ZAVORNA LUČ


Tip B
, P21W - 21W


- Odvijte oba vijaka.

- Izvlecite luč.

- Odstranite oba jezička in izvlecite
nosilec žarnic.

- Odstranite pokvarjeno žarnico, tako da
jo rahlo pritisnete in zavrtite v nasprotni
smeri vrtenja urnega kazalca.

- Zamenjajte žarnico.
2.
Smerniki
Tip B,
PY21W - 21W

3.
Luči za vzvratno vožnjo
Tip B,
P21W - 21W

4.
Meglenke
Tip B,
P21W - 21W


- Določite mesto pregorele žarnice, nato
odprite zadnja vrata.

- Odklopite električni konektor.
LUČI ZA OSVETLITEV
REGISTRSKE TABLICE


Tip A,
C5W - 5W


- Pritisnite na točko, ki je označena s
puščico in odstranite prozorno plastično
masko.

- Odstranite kontakta in zamenjajte žarnico.
- Preverite, ali so nove žarnice dobro
pritrjene med oba kontakta.

- Namestite plastično masko in pritisnite
nanjo.

153
PRAKTIČNE INFORMACIJ
E
8

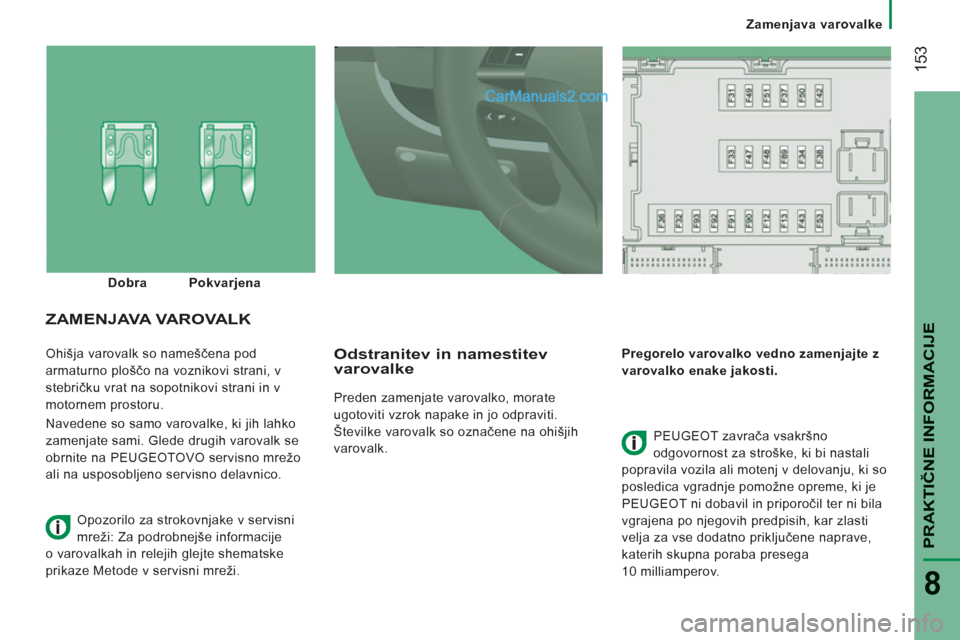

Zamenjava varovalke
Ohišja varovalk so nameščena pod
armaturno ploščo na voznikovi strani, v
stebričku vrat na sopotnikovi strani in v
motornem prostoru.
Navedene so samo varovalke, ki jih lahko
zamenjate sami. Glede drugih varovalk se
obrnite na PEUGEOTOVO servisno mrežo
ali na usposobljeno servisno delavnico.

Odstranitev in namestitevvarovalke

Preden zamenjate varovalko, morate
ugotoviti vzrok napake in jo odpraviti.
Številke varovalk so označene na ohišjih
varovalk.
Pregorelo varovalko vedno zamenjajte z
varovalko enake jakosti.
ZAMENJAVA VAROVALK

PEUGEOT zavrača vsakršno
odgovornost za stroške, ki bi nastali
popravila vozila ali motenj v delovanju, ki so
posledica vgradnje pomožne opreme, ki je
PEUGEOT ni dobavil in priporočil ter ni bila
vgrajena po njegovih predpisih, kar zlasti
velja za vse dodatno priključene naprave,
katerih skupna poraba presega
10 milliamperov.
Dobra
Pokvarjena
Opozorilo za strokovnjake v servisni
mreži: Za podrobnejše informacije
o varovalkah in relejih glejte shematske
prikaze Metode v servisni mreži.

154


Zamenjava varovalke

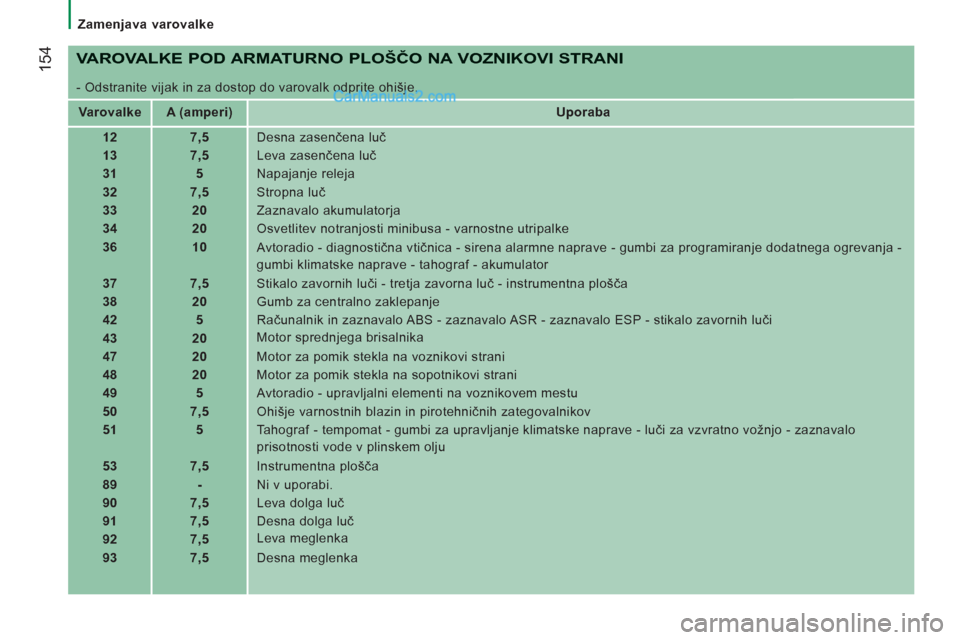

VAROVALKE POD ARMATURNO PLOŠČO NA VOZNIKOVI STRANI

- Odstranite vijak in za dostop do varovalk odprite ohišje.


Varovalke


A (amperi)


Uporaba



12


7,5
Desna zasenčena luč


13


7,5
Leva zasenčena luč


31


5
Napajanje releja


32


7,5
Stropna luč


33


20
Zaznavalo akumulatorja


34


20
Osvetlitev notranjosti minibusa - varnostne utripalke


36


10

Avtoradio - diagnostična vtičnica - sirena alarmne naprave - gumbi za programiranje dodatnega ogrevanja -
gumbi klimatske naprave - tahograf - akumulator


37


7,5
Stikalo zavornih luči - tretja zavorna luč - instrumentna plošča


38


20
Gumb za centralno zaklepanje


42


5
Računalnik in zaznavalo ABS - zaznavalo ASR - zaznavalo ESP - stikalo zavornih luči


43


20
Motor sprednjega brisalnika


47


20
Motor za pomik stekla na voznikovi strani


48


20
Motor za pomik stekla na sopotnikovi strani


49


5
Avtoradio - upravljalni elementi na voznikovem mestu


50


7,5
Ohišje varnostnih blazin in pirotehničnih zategovalnikov


51


5
Tahograf - tempomat - gumbi za upravljanje klimatske naprave - luči za vzvratno vožnjo - zaznavalo
prisotnosti vode v plinskem olju


53


7,5
Instrumentna plošča


89


-
Ni v uporabi.


90


7,5
Leva dolga luč


91


7,5
Desna dolga luč


92


7,5
Leva meglenka


93


7,5
Desna meglenka

PRAKTIČNE INFORMACIJ
E
8
Zamenjava varovalke


Varovalke


A (amperi)

Uporaba



54


-
Ni v uporabi.


55


15
Ogrevanje sedežev


56


15
12-voltna vtičnica


57


10
Programirano dodatno ogrevanje


58


15
Ogrevanje zadnjega stekla na levi strani


59


15
Ogrevanje zadnjega stekla na desni strani


60


-
Ni v uporabi.


61


-
Ni v uporabi.


62


-
Ni v uporabi.


63


10
Stikalo programiranega dodatnega ogrevanja


64


-
Ni v uporabi.


65


30
Ventilator programiranega dodatnega ogrevanja

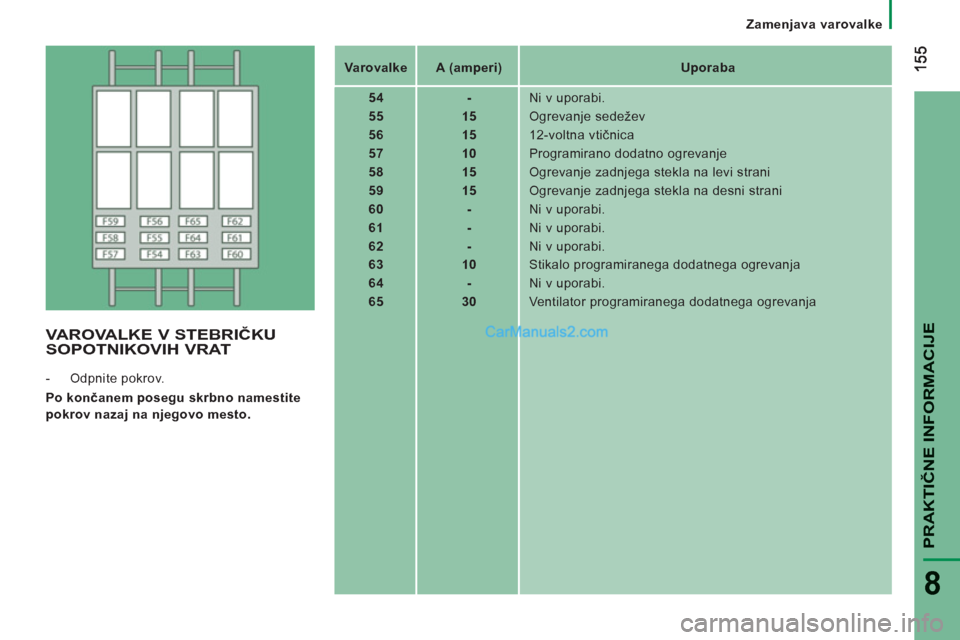

VAROVALKE V STEBRIČKU
SOPOTNIKOVIH VRAT

- Odpnite pokrov.

Po končanem posegu skrbno namestite
pokrov nazaj na njegovo mesto.

156


Zamenjava varovalke

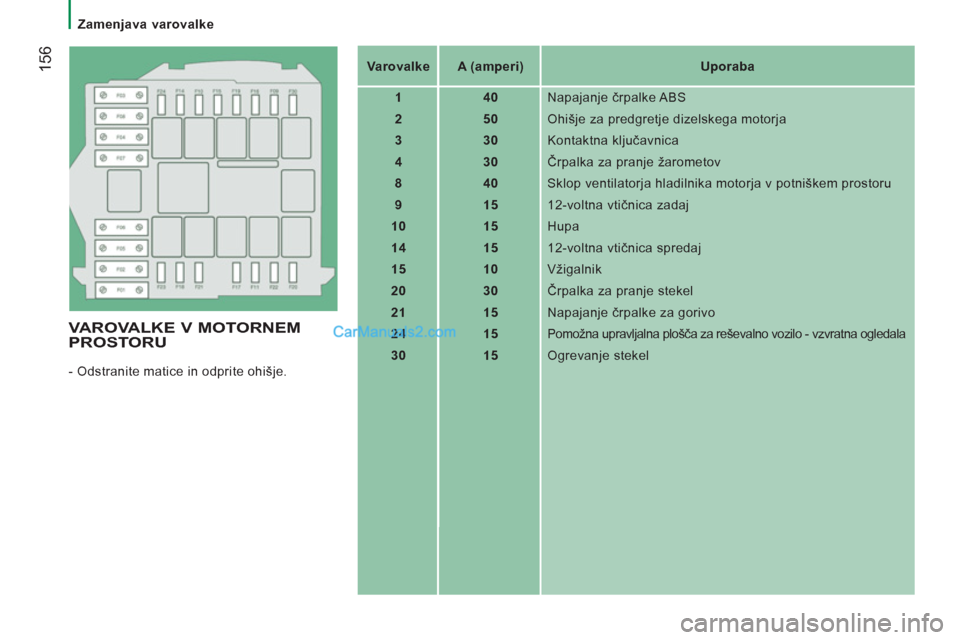

VAROVALKE V MOTORNEMPROSTORU

- Odstranite matice in odprite ohišje.

Varovalke


A (amperi)


Uporaba



1


40
Napajanje črpalke ABS


2


50
Ohišje za predgretje dizelskega motorja


3


30
Kontaktna ključavnica


4


30
Črpalka za pranje žarometov


8


40
Sklop ventilatorja hladilnika motorja v potniškem prostoru


9


15
12-voltna vtičnica zadaj


10


15
Hupa


14


15
12-voltna vtičnica spredaj


15


10
Vžigalnik


20


30
Črpalka za pranje stekel



21


15
Napajanje črpalke za gorivo


24


15


Pomožna upravljalna plošča za reševalno vozilo - vzvratna ogledala



30


15
Ogrevanje stekel

157
PRAKTIČNE INFORMACIJ
E
8

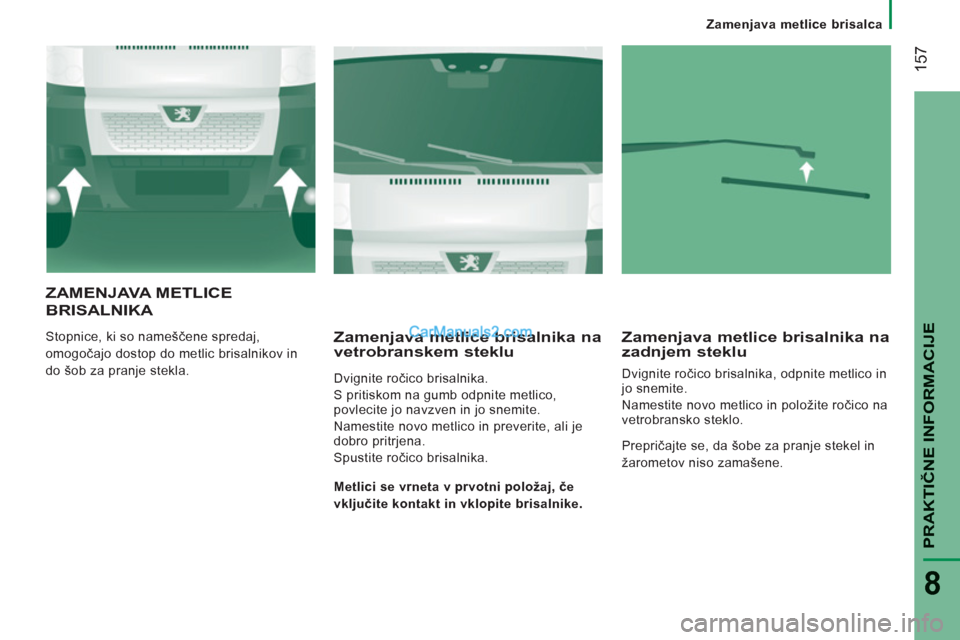

Zamenjava metlice brisalca
ZAMENJAVA METLICE
BRI
SALNIKA
Stopnice, ki so nameščene spredaj,
omogočajo dostop do metlic brisalnikov in
do šob za pranje stekla.
Zamenjava metlice brisalnika navetrobranskem steklu

Dvignite ročico brisalnika.
S pritiskom na gumb odpnite metlico,
povlecite jo navzven in jo snemite.
Namestite novo metlico in preverite, ali je
dobro pritrjena.
Spustite ročico brisalnika.
Zamenjava metlice brisalnika na
zadnjem steklu
Dvignite ročico brisalnika, odpnite metlico in
jo snemite.
Namestite novo metlico in položite ročico na
vetrobransko steklo.

Metlici se vrneta v prvotni položaj, če
vključite kontakt in vklopite brisalnike.
Prepričajte se, da šobe za pranje stekel in
žarometov niso zamašene.

158

Vleka vozila

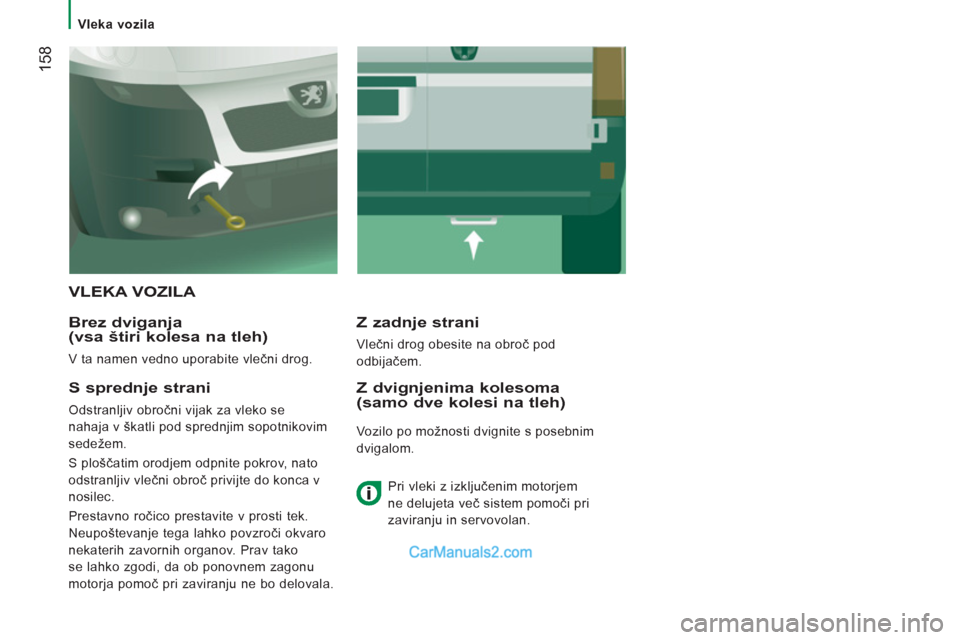

VLEKA VOZILA

Brez dvi
ganja(vsa štiri kolesa na tleh)

V ta namen vedno uporabite vlečni drog.
Z zadnje strani

Vlečni drog obesite na obroč pod
odbijačem.


S sprednje strani

Odstranljiv obročni vijak za vleko se
nahaja v škatli pod sprednjim sopotnikovim
sedežem.
S ploščatim orodjem odpnite pokrov, nato
odstranljiv vlečni obroč privijte do konca v
nosilec.


Prestavno ročico prestavite v prosti tek.
Neupoštevanje tega lahko povzroči okvaro
nekaterih zavornih organov. Prav tako
se lahko zgodi, da ob ponovnem zagonu
motorja pomoč pri zaviranju ne bo delovala.
Z dvignjenima kolesoma (samo dve kolesi na tleh)

Vozilo po možnosti dvignite s posebnim
dvigalom.
Pri vleki z izključenim motorjem
ne delujeta več sistem pomoči pri
zaviranju in servovolan.
