Peugeot Boxer 2011.5 Ägarmanual (in Swedish)

49
3

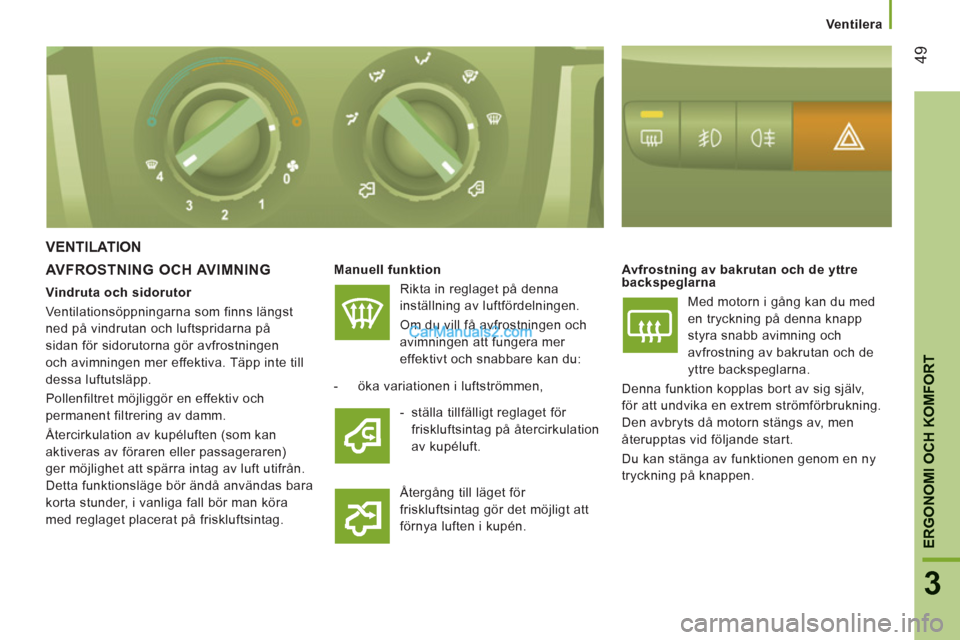

ERGONOMI OCH KOMFOR
T
Ventilera
VENTILATION
AVFROSTNING OCH AVIMNING

Manuell funktion
Rikta in reglaget på denna
inställning av luftfördelningen.

Om du vill få avfrostningen och
avimningen att fungera mer
effektivt och snabbare kan du:
Avfrostning av bakrutan och de yttre
backspeglarna


Med motorn i gång kan du med
en tryckning på denna knapp
styra snabb avimning och
avfrostning av bakrutan och de
yttre backspeglarna.
Denna funktion kopplas bort av sig själv,
för att undvika en extrem strömförbrukning.
Den avbryts då motorn stängs av, men
återupptas vid följande start.
Du kan stänga av funktionen genom en ny
tryckning på knappen.


- öka variationen i luftströmmen,
Återgång till läget för
friskluftsintag gör det möjligt att
förnya luften i kupén.
Vindruta och sidorutor
Ventilationsöppningarna som finns längst
ned på vindrutan och luftspridarna på
sidan för sidorutorna gör avfrostningen
och avimningen mer effektiva. Täpp inte till
dessa luftutsläpp.
Pollenfiltret möjliggör en effektiv och
permanent filtrering av damm.
Återcirkulation av kupéluften (som kan
aktiveras av föraren eller passageraren)
ger möjlighet att spärra intag av luft utifrån.
Detta funktionsläge bör ändå användas bara
korta stunder, i vanliga fall bör man köra
med reglaget placerat på friskluftsintag.
- ställa tillfälligt reglaget för
friskluftsintag på återcirkulation
av kupéluft.

50

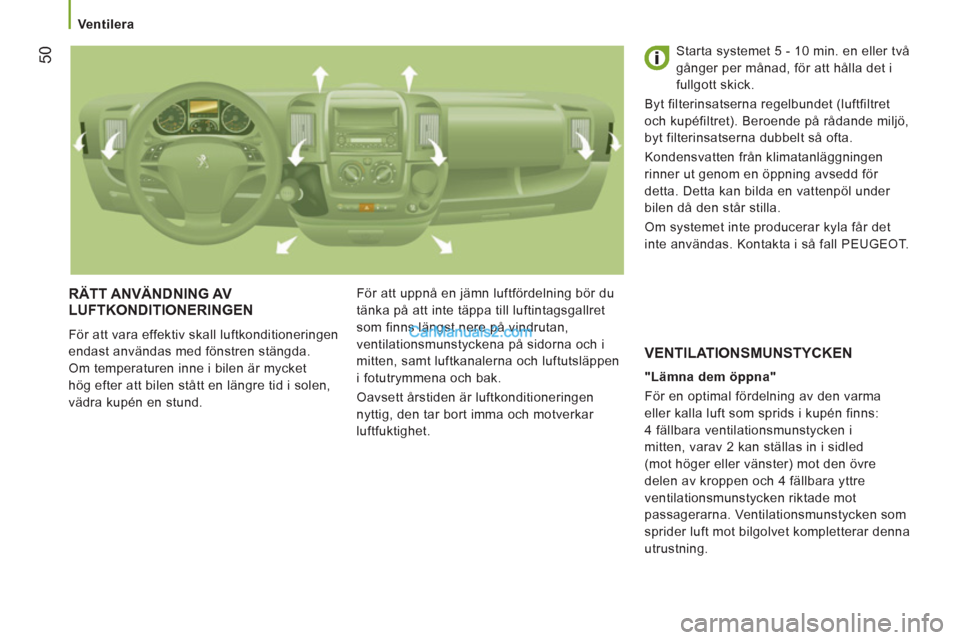

Ventilera

RÄTT ANVÄNDNING AV
LUFTKONDITIONERINGEN
För att vara effektiv skall luftkonditioneringen
endast användas med fönstren stängda.
Om temperaturen inne i bilen är mycket
hög efter att bilen stått en längre tid i solen,
vädra kupén en stund. För att uppnå en jämn luftfördelning bör du
tänka på att inte täppa till luftintagsgallret
som finns längst nere på vindrutan,
ventilationsmunstyckena på sidorna och i
mitten, samt luftkanalerna och luftutsläppen
i fotutrymmena och bak.
Oavsett årstiden är luftkonditioneringen
nyttig, den tar bort imma och motverkar
luftfuktighet.
Starta systemet 5 - 10 min. en eller två
gånger per månad, för att hålla det i
fullgott skick.
Byt filterinsatserna regelbundet (luftfiltret
och kupéfiltret). Beroende på rådande miljö,
byt filterinsatserna dubbelt så ofta.
Kondensvatten från klimatanläggningen
rinner ut genom en öppning avsedd för
detta. Detta kan bilda en vattenpöl under
bilen då den står stilla.
Om systemet inte producerar kyla får det
inte användas. Kontakta i så fall PEUGEOT.

"Lämna dem öppna"
För en optimal fördelning av den varma
eller kalla luft som sprids i kupén finns:
4 fällbara ventilationsmunstycken i
mitten, varav 2 kan ställas in i sidled
(mot höger eller vänster) mot den övre
delen av kroppen och 4 fällbara yttre
ventilationsmunstycken riktade mot
passagerarna. Ventilationsmunstycken som
sprider luft mot bilgolvet kompletterar denna
utrustning.

VENTILATIONSMUNSTYCKEN

51
3
ERGONOMI OCH KOMFOR
T
Ventilera

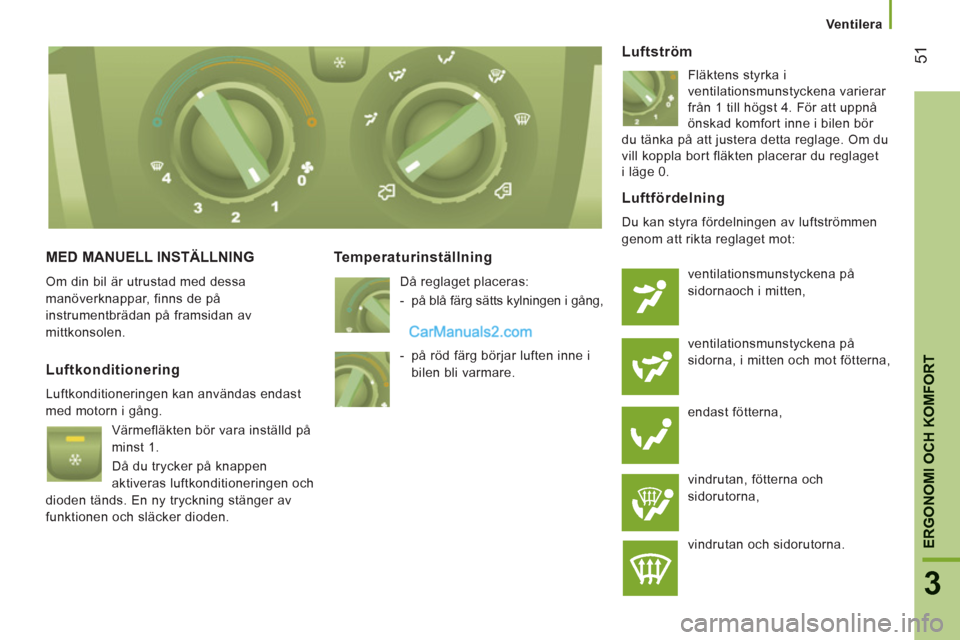

MED MANUELL INSTÄLLNING
Om din bil är utrustad med dessa
manöverknappar, finns de på
instrumentbrädan på framsidan av
mittkonsolen.

Temperaturinställning

Då reglaget placeras:


- på blå färg sätts kylningen i gång,
Luftström

Fläktens styrka i
ventilationsmunstyckena varierar
från 1 till högst 4. För att uppnå
önskad komfort inne i bilen bör
du tänka på att justera detta reglage. Om du
vill koppla bort fläkten placerar du reglaget
i läge 0.
Luftkonditionering

Luftkonditioneringen kan användas endast
med motorn i gång.
Värmefläkten bör vara inställd på
minst 1.
Då du trycker på knappen
aktiveras luftkonditioneringen och
dioden tänds. En ny tryckning stänger av
funktionen och släcker dioden.
Luftfördelning

Du kan styra fördelningen av luftströmmen
genom att rikta reglaget mot:
ventilationsmunstyckena på
sidornaoch i mitten,
ventilationsmunstyckena på
sidorna, i mitten och mot fötterna,
endast fötterna,
vindrutan, fötterna och
sidorutorna,
vindrutan och sidorutorna.
- på röd färg börjar luften inne i
bilen bli varmare.

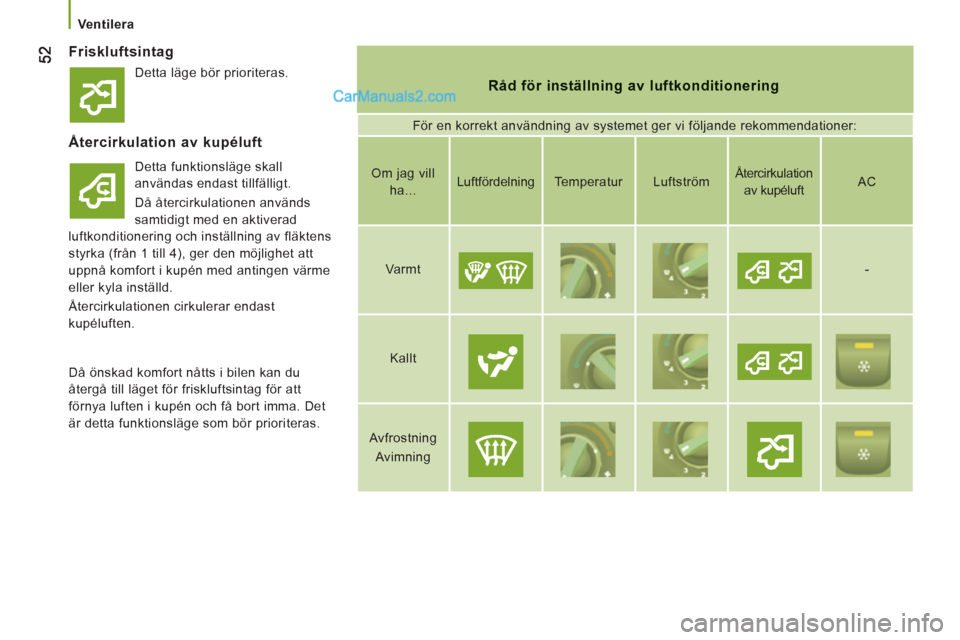

Ventilera


Friskluftsintag
Råd för inställning av luftkonditionering

För en korrekt användning av systemet ger vi följande rekommendationer:

Återcirkulation av kupéluft

Detta funktionsläge skall
användas endast tillfälligt.
Då återcirkulationen används
samtidigt med en aktiverad
luftkonditionering och inställning av fläktens
styrka (från 1 till 4), ger den möjlighet att
uppnå komfort i kupén med antingen värme
eller kyla inställd.
Återcirkulationen cirkulerar endast
kupéluften.
Om jag vill
ha...
Luftfördelning
Temperatur
Luftström
Återcirkulation
av kupéluft


AC

Varmt











-

Kallt














Avfrostning
Avimning












Då önskad komfort nåtts i bilen kan du
återgå till läget för friskluftsintag för att
förnya luften i kupén och få bort imma. Det
är detta funktionsläge som bör prioriteras. Detta läge bör prioriteras.

53
3
ERGONOMI OCH KOMFOR
T
Ventilera

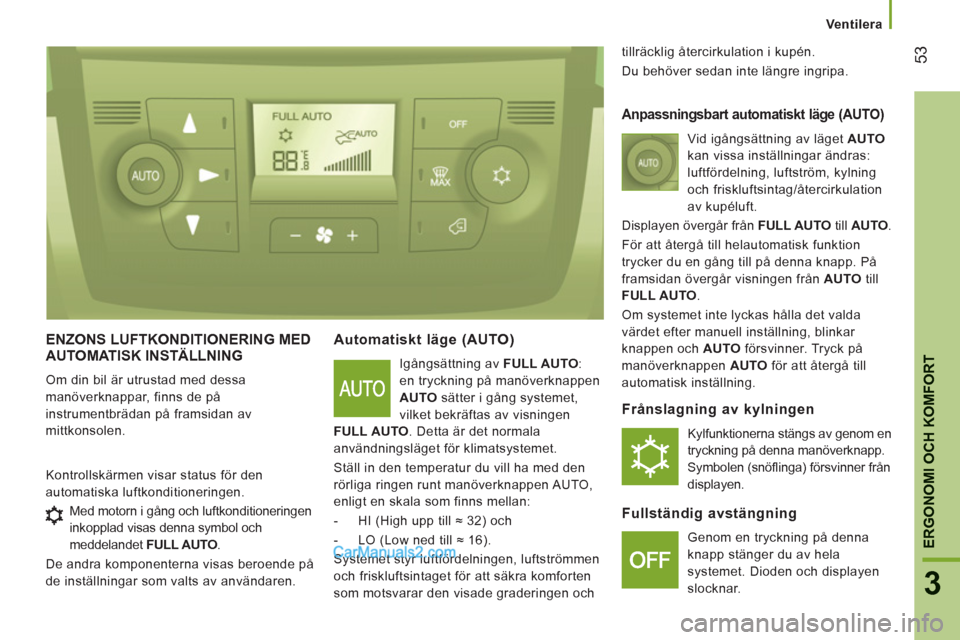

ENZONS LUFTKONDITIONERING MED AUTOMATISK INSTÄLLNING
Om din bil är utrustad med dessa
manöverknappar, finns de på
instrumentbrädan på framsidan av
mittkonsolen.

Automatiskt läge (AUTO)

Igångsättning av FULL AUTO
:
en tryckning på manöverknappen
AUTO
sätter i gång systemet,
vilket bekräftas av visningen
FULL AUTO
. Detta är det normala
användningsläget för klimatsystemet.
Ställ in den temperatur du vill ha med den
rörliga ringen runt manöverknappen AUTO,
enligt en skala som finns mellan:


- HI (High upp till ≈ 32) och

- LO (Low ned till ≈ 16).
Systemet styr luftfördelningen, luftströmmen
och friskluftsintaget för att säkra komforten
som motsvarar den visade graderingen och tillräcklig återcirkulation i kupén.
Du behöver sedan inte längre ingripa.
Kontrollskärmen visar status för den
automatiska luftkonditioneringen.
Anpassningsbart automatiskt läge (AUTO)
Vid igångsättning av läget AUTO
kan vissa inställningar ändras:
luftfördelning, luftström, kylning
och friskluftsintag/återcirkulation
av kupéluft.
Displayen övergår från FULL AUTO
till AUTO
.
För att återgå till helautomatisk funktion
trycker du en gång till på denna knapp. På
framsidan övergår visningen från AUTO
till
FULL AUTO
.
Om systemet inte lyckas hålla det valda
värdet efter manuell inställning, blinkar
knappen och AUTO
försvinner. Tryck på
manöverknappen AUTO
för att återgå till
automatisk inställning.
Frånslagning av kylningen

Kylfunktionerna stängs av genom en
tryckning på denna manöverknapp.
Symbolen (snöfl inga) försvinner från
displayen.
Fullständig avstängning

Genom en tryckning på denna
knapp stänger du av hela
systemet. Dioden och displayen
slocknar. Med motorn i gång och luftkonditioneringen
inkopplad visas denna symbol och
meddelandet FULL AUTO
.
De andra komponenterna visas beroende på
de inställningar som valts av användaren.

54

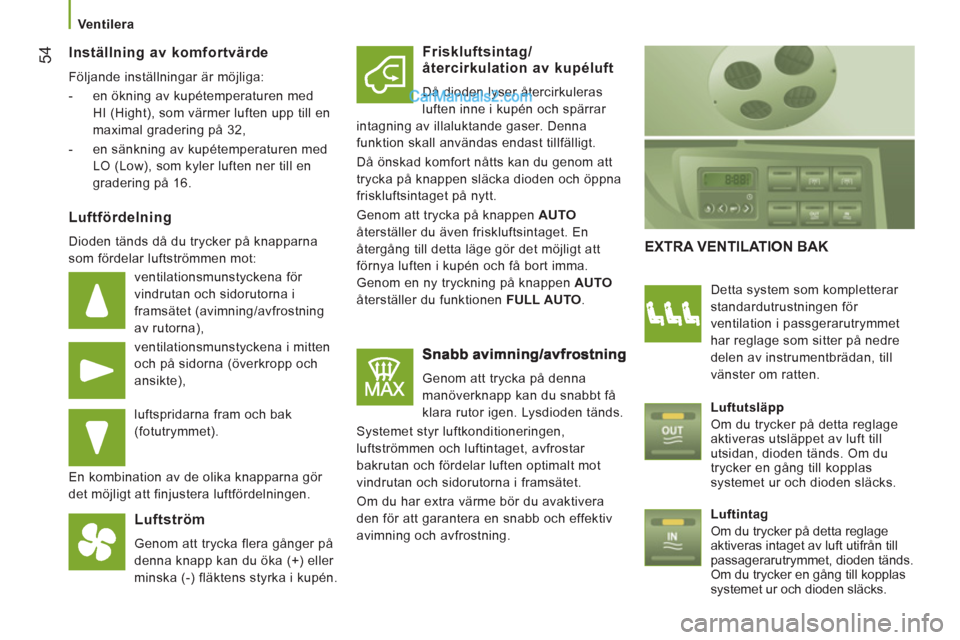

Ventilera


Inställning av komfortvärde

Följande inställningar är möjliga:


- en ökning av kupétemperaturen med
HI (Hight), som värmer luften upp till en
maximal gradering på 32,

- en sänkning av kupétemperaturen med
LO (Low), som kyler luften ner till en
gradering på 16.



Luftfördelning

Dioden tänds då du trycker på knapparna
som fördelar luftströmmen mot:
ventilationsmunstyckena för
vindrutan och sidorutorna i
framsätet (avimning/avfrostning
av rutorna),
ventilationsmunstyckena i mitten
och på sidorna (överkropp och
ansikte),
luftspridarna fram och bak
(fotutrymmet).
En kombination av de olika knapparna gör
det möjligt att finjustera luftfördelningen.


Luftström

Genom att trycka flera gånger på
denna knapp kan du öka (+) eller
minska (-) fläktens styrka i kupén.
Friskluftsintag/återcirkulation av kupéluft

Då dioden lyser återcirkuleras
luften inne i kupén och spärrar
intagning av illaluktande gaser. Denna
funktion skall användas endast tillfälligt.
Då önskad komfort nåtts kan du genom att
trycka på knappen släcka dioden och öppna
friskluftsintaget på nytt.
Genom att trycka på knappen AUTO
återställer du även friskluftsintaget. En
återgång till detta läge gör det möjligt att
förnya luften i kupén och få bort imma.
Genom en ny tryckning på knappen AUTO
återställer du funktionen FULL AUTO
.

Genom att trycka på denna
manöverknapp kan du snabbt få
klara rutor igen. Lysdioden tänds.
Systemet styr luftkonditioneringen,
luftströmmen och luftintaget, avfrostar
bakrutan och fördelar luften optimalt mot
vindrutan och sidorutorna i framsätet.
Om du har extra värme bör du avaktivera
den för att garantera en snabb och effektiv
avimning och avfrostning.

EXTRA VENTILATION BAK


Detta system som kompletterar
standardutrustningen för
ventilation i passgerarutrymmet
har reglage som sitter på nedre
delen av instrumentbrädan, till
vänster om ratten.

Luftutsläpp

Om du trycker på detta reglage
aktiveras utsläppet av luft till
utsidan, dioden tänds. Om du
trycker en gång till kopplas
systemet ur och dioden släcks.

Luftintag

Om du trycker på detta reglage
aktiveras intaget av luft utifrån till
passagerarutrymmet, dioden tänds.
Om du trycker en gång till kopplas
systemet ur och dioden släcks.

55
3
ERGONOMI OCH KOMFOR
T
Ventilera

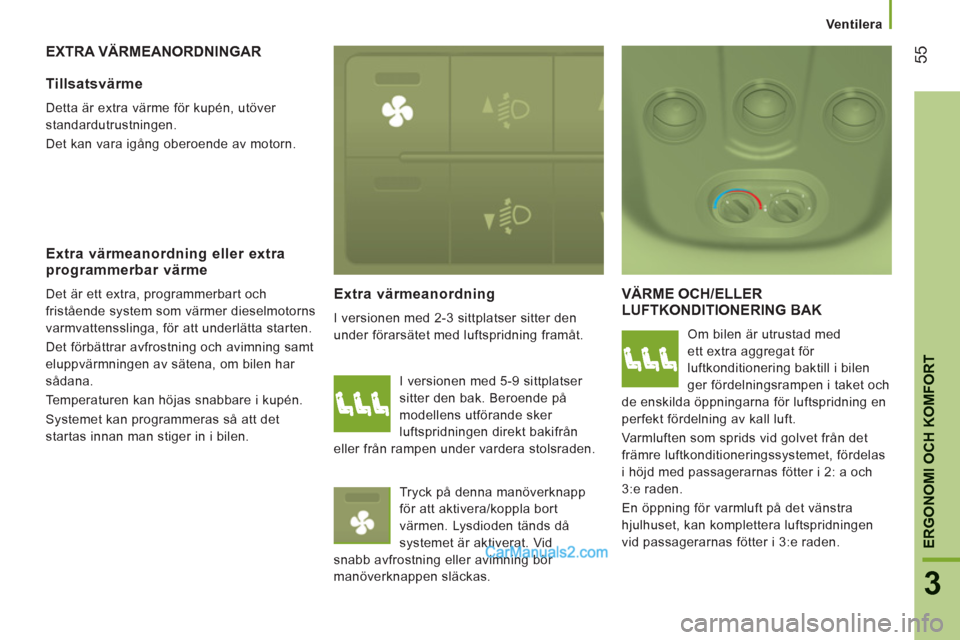

EXTRA VÄRMEANORDNINGAR

Extra värmeanordning

I versionen med 2-3 sittplatser sitter den
under förarsätet med luftspridning framåt.
VÄRME OCH/ELLER LUFTKONDITIONERING BAK
Om bilen är utrustad med
ett extra aggregat för
luftkonditionering baktill i bilen
ger fördelningsrampen i taket och
de enskilda öppningarna för luftspridning en
perfekt fördelning av kall luft.
Varmluften som sprids vid golvet från det
främre luftkonditioneringssystemet, fördelas
i höjd med passagerarnas fötter i 2: a och
3:e raden.
En öppning för varmluft på det vänstra
hjulhuset, kan komplettera luftspridningen
vid passagerarnas fötter i 3:e raden.
Tillsatsvärme
Detta är extra värme för kupén, utöver
standardutrustningen.
Det kan vara igång oberoende av motorn.
Extra värmeanordning eller extra programmerbar värme

Det är ett extra, programmerbart och
fristående system som värmer dieselmotorns
varmvattensslinga, för att underlätta starten.
Det förbättrar avfrostning och avimning samt
eluppvärmningen av sätena, om bilen har
sådana.
Temperaturen kan höjas snabbare i kupén.
Systemet kan programmeras så att det
startas innan man stiger in i bilen. I versionen med 5-9 sittplatser
sitter den bak. Beroende på
modellens utförande sker
luftspridningen direkt bakifrån
eller från rampen under vardera stolsraden.
Tryck på denna manöverknapp
för att aktivera/koppla bort
värmen. Lysdioden tänds då
systemet är aktiverat. Vid
snabb avfrostning eller avimning bör
manöverknappen släckas.

56

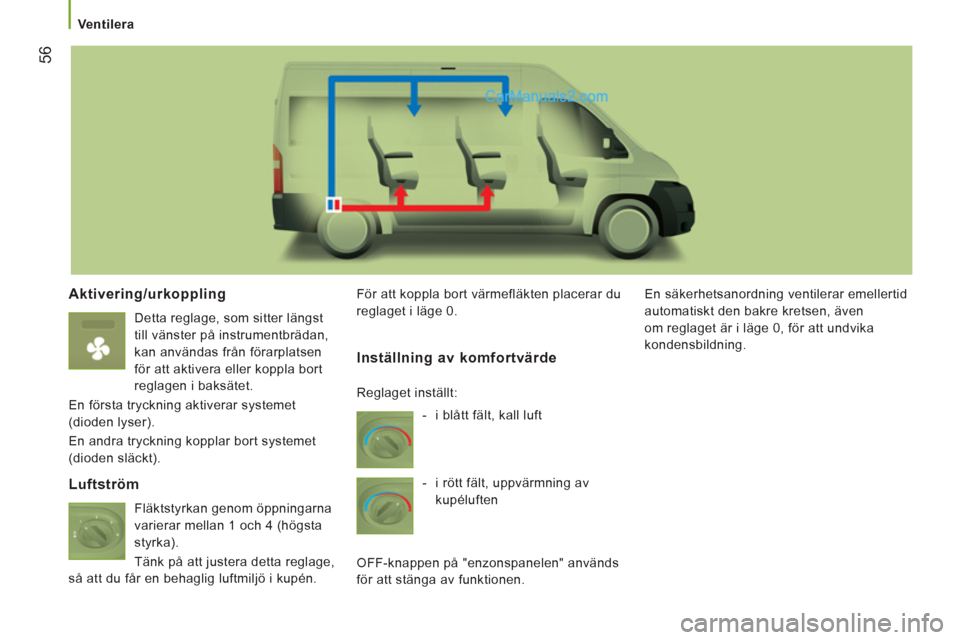

Ventilera


Aktivering/urkoppling


Detta reglage, som sitter längst
till vänster på instrumentbrädan,
kan användas från förarplatsen
för att aktivera eller koppla bort
reglagen i baksätet.
En första tryckning aktiverar systemet
(dioden lyser).
En andra tryckning kopplar bort systemet
(dioden släckt). För att koppla bort värmefläkten placerar du
reglaget i läge 0. En säkerhetsanordning ventilerar emellertid
automatiskt den bakre kretsen, även
om reglaget är i läge 0, för att undvika
kondensbildning.


Luftström

Fläktstyrkan genom öppningarna
varierar mellan 1 och 4 (högsta
styrka).
Tänk på att justera detta reglage,
så att du får en behaglig luftmiljö i kupén.
Inställning av komfortvärde


- i blått fält, kall luft

- i rött fält, uppvärmning av
kupéluften
OFF-knappen på "enzonspanelen" används
för att stänga av funktionen. Reglaget inställt:

3
ERGONOMI OCH KOMFOR
T
Ventilera

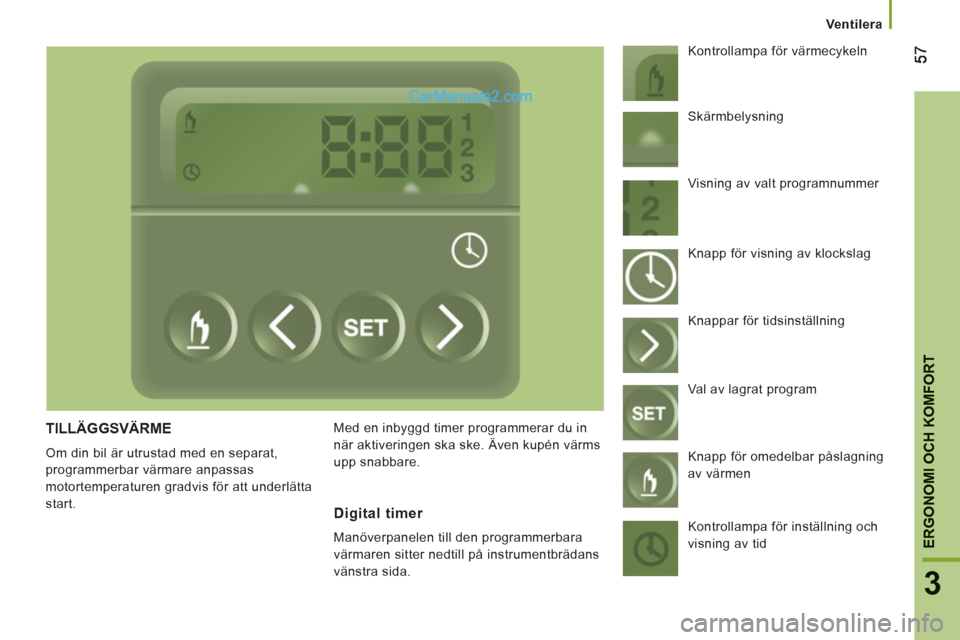

TILLÄGGSVÄRME
Om din bil är utrustad med en separat,
programmerbar värmare anpassas
motortemperaturen gradvis för att underlätta
start. Med en inbyggd timer programmerar du in
när aktiveringen ska ske. Även kupén värms
upp snabbare. Kontrollampa för värmecykeln

Digital timer

Manöverpanelen till den programmerbara
värmaren sitter nedtill på instrumentbrädans
vänstra sida. Skärmbelysning
Visning av valt programnummer
Knapp för visning av klockslag
Knappar för tidsinställning
Val av lagrat program
Knapp för omedelbar påslagning
av värmen
Kontrollampa för inställning och
visning av tid

58

Ventilera

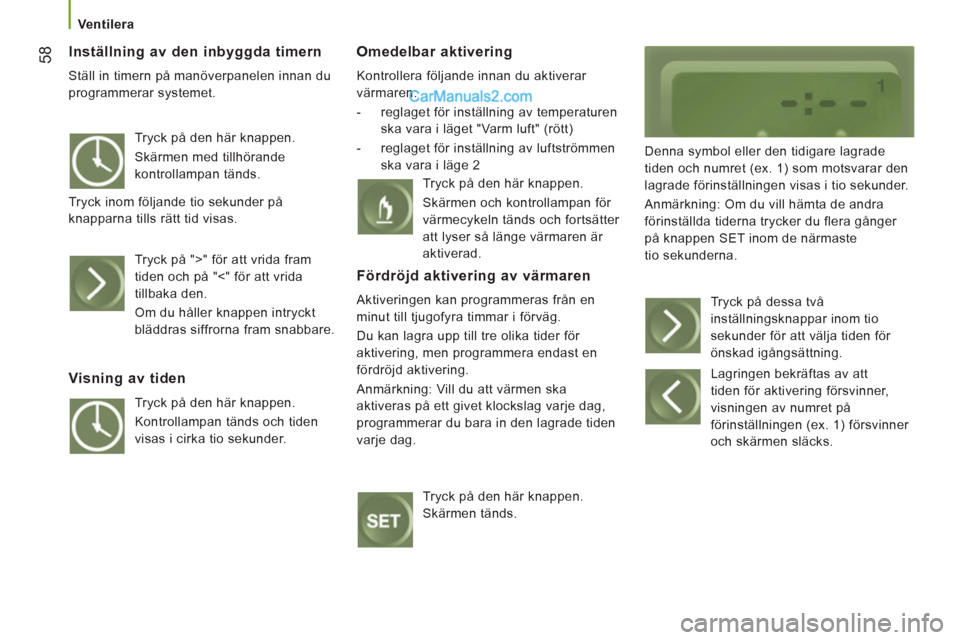

Inställning av den inbyggda timern

Ställ in timern på manöverpanelen innan du
programmerar systemet.
Omedelbar aktivering
Kontrollera följande innan du aktiverar
värmaren:


- reglaget för inställning av temperaturen
ska vara i läget "Varm luft" (rött)

- reglaget för inställning av luftströmmen
ska vara i läge 2 Denna symbol eller den tidigare lagrade
tiden och numret (ex. 1) som motsvarar den
lagrade förinställningen visas i tio sekunder.

Anmärkning : Om du vill hämta de andra
förinställda tiderna trycker du flera gånger
på knappen SET inom de närmaste
tio sekunderna. Tryck på den här knappen.
Skärmen med tillhörande
kontrollampan tänds.
Tryck inom följande tio sekunder på
knapparna tills rätt tid visas.
Tryck på ">" för att vrida fram
tiden och på "<" för att vrida
tillbaka den.
Om du håller knappen intryckt
bläddras siffrorna fram snabbare.

Visning av tiden

Tryck på den här knappen.
Kontrollampan tänds och tiden
visas i cirka tio sekunder. Tryck på den här knappen.
Skärmen och kontrollampan för
värmecykeln tänds och fortsätter
att lyser så länge värmaren är
aktiverad.
Fördröjd aktivering av värmaren

Aktiveringen kan programmeras från en
minut till tjugofyra timmar i förväg.
Du kan lagra upp till tre olika tider för
aktivering, men programmera endast en
fördröjd aktivering.

Anmärkning : Vill du att värmen ska
aktiveras på ett givet klockslag varje dag,
programmerar du bara in den lagrade tiden
varje dag.
Tryck på den här knappen.
Skärmen tänds. Tryck på dessa två
inställningsknappar inom tio
sekunder för att välja tiden för
önskad igångsättning.

Lagringen bekräftas av att
tiden för aktivering försvinner,
visningen av numret på
förinställningen (ex. 1) försvinner
och skärmen släcks.
