Page 31 of 164
Bedienungseinheit
29
2
STARTBEREI
T

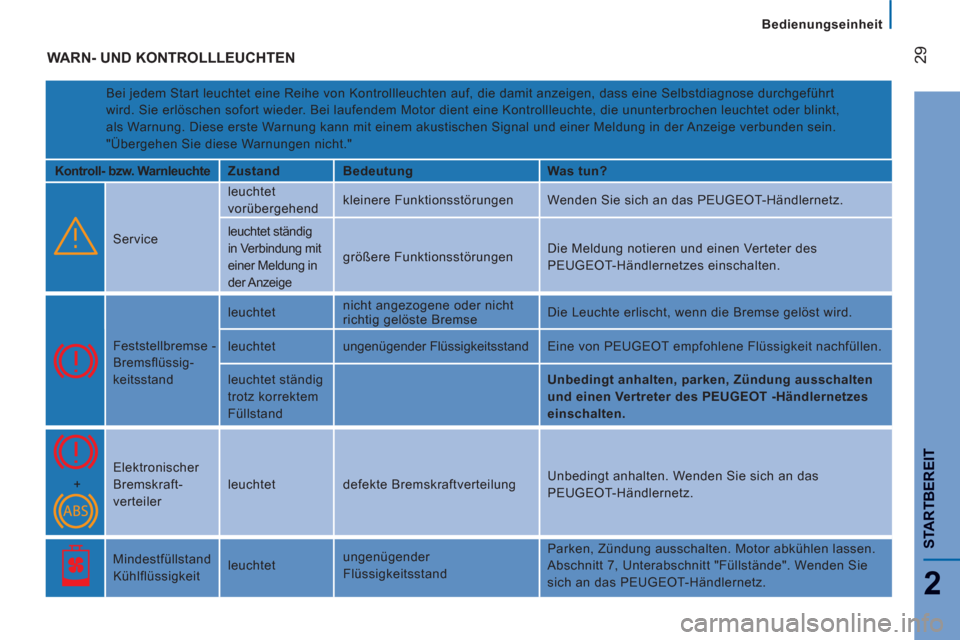

WARN- UND KONTROLLLEUCHTEN
Bei jedem Start leuchtet eine Reihe von Kontrollleuchten auf, die damit anzeigen, dass eine Selbstdiagnose durchgeführt
wird. Sie erlöschen sofort wieder. Bei laufendem Motor dient eine Kontrollleuchte, die ununterbrochen leuchtet oder blinkt,
als Warnung. Diese erste Warnung kann mit einem akustischen Signal und einer Meldung in der Anzeige verbunden sein.
"Übergehen Sie diese Warnungen nicht."
Kontroll- bzw. Warnleuchte
Zustand
Bedeutung
Was tun?
Service leuchtet
vorübergehend kleinere Funktionsstörungen Wenden Sie sich an das PEUGEOT-Händlernetz.
leuchtet ständig
in Verbindung mit
einer Meldung in
der Anzeige größere Funktionsstörungen Die Meldung notieren und einen Verteter des
PEUGEOT-Händlernetzes einschalten.
Feststellbremse -
Bremsfl üssig-
keitsstand leuchtet nicht angezogene oder nicht
richtig gelöste Bremse Die Leuchte erlischt, wenn die Bremse gelöst wird.
leuchtet ungenügender Flüssigkeitsstand Eine von PEUGEOT empfohlene Flüssigkeit nachfüllen.
leuchtet ständig
trotz korrektem
Füllstand
Unbedingt anhalten, parken, Zündung ausschalten
und einen Vertreter des PEUGEOT -Händlernetzes
einschalten.
+ Elektronischer
Bremskraft-
verteiler leuchtet defekte Bremskraftverteilung Unbedingt anhalten. Wenden Sie sich an das
PEUGEOT-Händlernetz.
Mindestfüllstand
Kühlflüssigkeit leuchtet ungenügender
Flüssigkeitsstand Parken, Zündung ausschalten. Motor abkühlen lassen.
Abschnitt 7, Unterabschnitt "Füllstände". Wenden Sie
sich an das PEUGEOT-Händlernetz.
Page 32 of 164
Bedienungseinheit
30

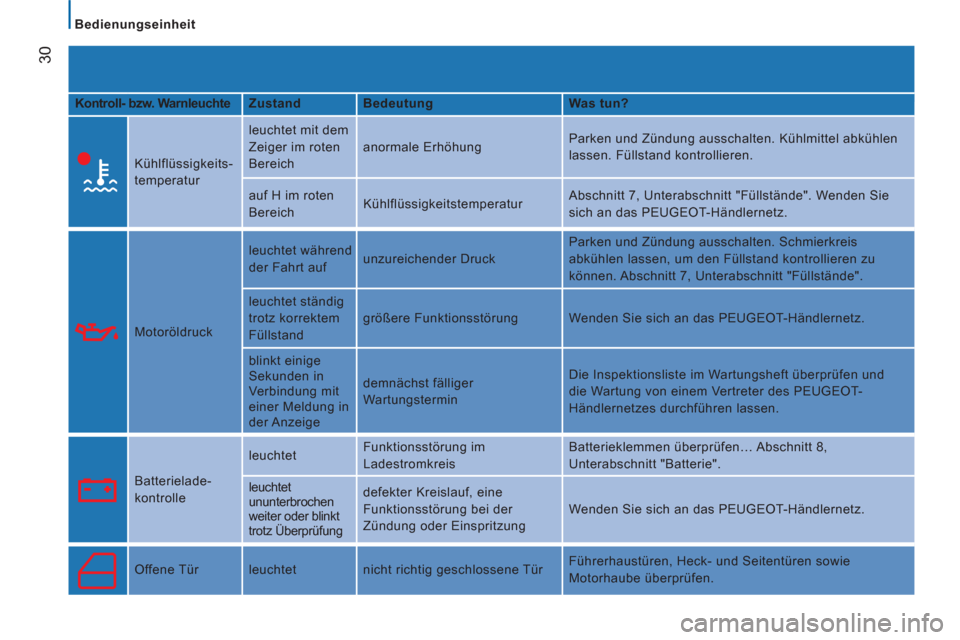

Kontroll- bzw. Warnleuchte
Zustand
Bedeutung
Was tun?
Kühlflüssigkeits-
temperatur leuchtet mit dem
Zeiger im roten
Bereich anormale Erhöhung Parken und Zündung ausschalten. Kühlmittel abkühlen
lassen. Füllstand kontrollieren.
auf H im roten
Bereich Kühlflüssigkeitstemperatur Abschnitt 7, Unterabschnitt "Füllstände". Wenden Sie
sich an das PEUGEOT-Händlernetz.
Motoröldruck leuchtet während
der Fahrt auf unzureichender Druck Parken und Zündung ausschalten. Schmierkreis
abkühlen lassen, um den Füllstand kontrollieren zu
können. Abschnitt 7, Unterabschnitt "Füllstände" .
leuchtet ständig
trotz korrektem
Füllstand größere Funktionsstörung Wenden Sie sich an das PEUGEOT-Händlernetz.
blinkt einige
Sekunden in
Verbindung mit
einer Meldung in
der Anzeige demnächst fälliger
Wartungstermin Die Inspektionsliste im Wartungsheft überprüfen und
die Wartung von einem Vertreter des PEUGEOT-
Händlernetzes durchführen lassen.
Batterielade-
kontrolle leuchtet Funktionsstörung im
Ladestromkreis Batterieklemmen überprüfen… Abschnitt 8,
Unterabschnitt "Batterie" .
leuchtet
ununterbrochen
weiter oder blinkt
trotz Überprüfung defekter Kreislauf, eine
Funktionsstörung bei der
Zündung oder Einspritzung Wenden Sie sich an das PEUGEOT-Händlernetz.
Offene Tür leuchtet nicht richtig geschlossene Tür Führerhaustüren, Heck- und Seitentüren sowie
Motorhaube überprüfen.
Page 33 of 164
Bedienungseinheit
31
2
STARTBEREI
T

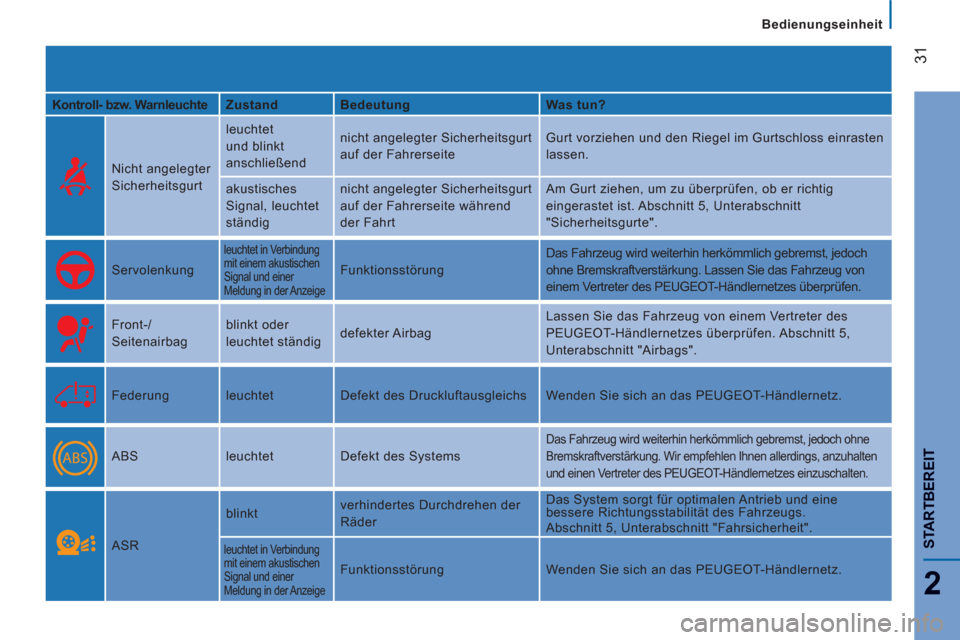

Kontroll- bzw. Warnleuchte
Zustand
Bedeutung
Was tun?
Nicht angelegter
Sicherheitsgurt leuchtet
und blinkt
anschließend nicht angelegter Sicherheitsgurt
auf der Fahrerseite Gurt vorziehen und den Riegel im Gurtschloss einrasten
lassen .
akustisches
Signal, leuchtet
ständig nicht angelegter Sicherheitsgurt
auf der Fahrerseite während
der Fahrt Am Gurt ziehen, um zu überprüfen, ob er richtig
eingerastet ist. Abschnitt 5, Unterabschnitt
"Sicherheitsgurte".
Servolenkung
leuchtet in Verbindung
mit einem akustischen
Signal und einer
Meldung in der Anzeige
Funktionsstörung Das Fahrzeug wird weiterhin herkömmlich gebremst, jedoch
ohne Bremskraftverstärkung. Lassen Sie das Fahrzeug von
einem Vertreter des PEUGEOT-Händlernetzes überprüfen.
Front-/
Seitenairbag blinkt oder
leuchtet ständig defekter Airbag Lassen Sie das Fahrzeug von einem Vertreter des
PEUGEOT-Händlernetzes überprüfen. Abschnitt 5,
Unterabschnitt "Airbags" .
Federung leuchtet Defekt des Druckluftausgleichs Wenden Sie sich an das PEUGEOT-Händlernetz.
ABS leuchtet Defekt des Systems
Das Fahrzeug wird weiterhin herkömmlich gebremst, jedoch ohne
Bremskraftverstärkung. Wir empfehlen Ihnen allerdings, anzuhalten
und einen Vertreter des PEUGEOT-Händlernetzes einzuschalten.
ASR blinkt verhindertes Durchdrehen der
Räder Das System sorgt für optimalen Antrieb und eine
bessere Richtungsstabilität des Fahrzeugs.
Abschnitt 5, Unterabschnitt "Fahrsicherheit" .
leuchtet in Verbindung
mit einem akustischen
Signal und einer
Meldung in der Anzeige
Funktionsstörung Wenden Sie sich an das PEUGEOT-Händlernetz.
Page 34 of 164
Bedienungseinheit
32

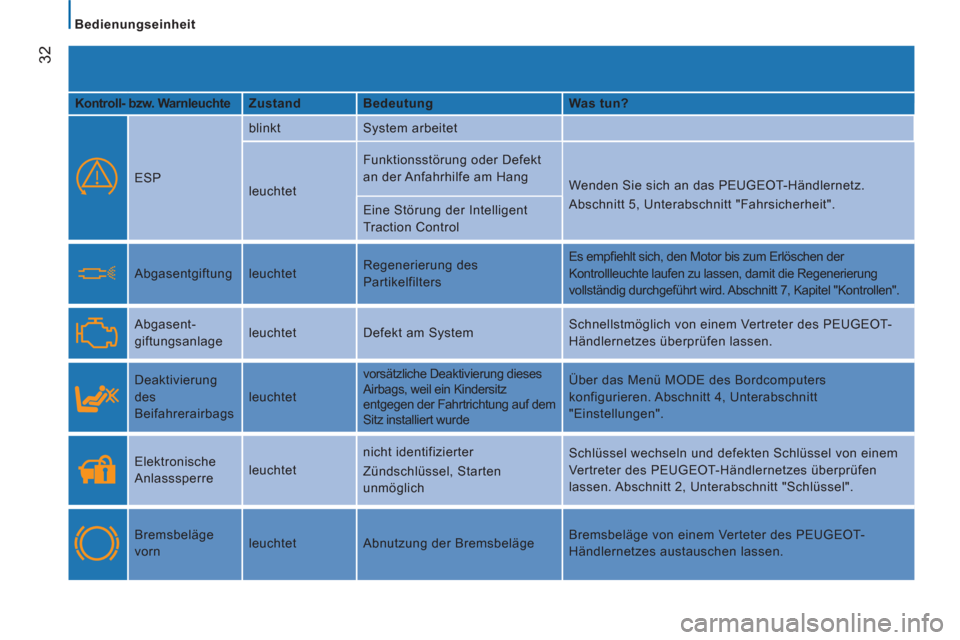

Kontroll- bzw. Warnleuchte
Zustand
Bedeutung
Was tun?
ESP blinkt System arbeitet
leuchtet Funktionsstörung oder Defekt
an der Anfahrhilfe am Hang
Wenden Sie sich an das PEUGEOT-Händlernetz.
Abschnitt 5, Unterabschnitt "Fahrsicherheit" .
Eine Störung der Intelligent
Traction Control
Abgasentgiftung leuchtet Regenerierung des
Partikelfilters Es empfi ehlt sich, den Motor bis zum Erlöschen der
Kontrollleuchte laufen zu lassen, damit die Regenerierung
vollständig durchgeführt wird. Abschnitt 7, Kapitel "Kontrollen".
Abgasent-
giftungsanlage leuchtet Defekt am System Schnellstmöglich von einem Vertreter des PEUGEOT-
Händlernetzes überprüfen lassen.
Deaktivierung
des
Beifahrerairbags leuchtet vorsätzliche Deaktivierung dieses
Airbags, weil ein Kindersitz
entgegen der Fahrtrichtung auf dem
Sitz installiert wurde Über das Menü MODE des Bordcomputers
konfigurieren. Abschnitt 4, Unterabschnitt
"Einstellungen" .
Elektronische
Anlasssperre leuchtet nicht identifizierter
Zündschlüssel, Starten
unmöglich Schlüssel wechseln und defekten Schlüssel von einem
Vertreter des PEUGEOT-Händlernetzes überprüfen
lassen. Abschnitt 2, Unterabschnitt "Schlüssel" .
Bremsbeläge
vorn leuchtet Abnutzung der Bremsbeläge Bremsbeläge von einem Verteter des PEUGEOT-
Händlernetzes austauschen lassen.
Page 35 of 164
Bedienungseinheit
33
2
STARTBEREI
T

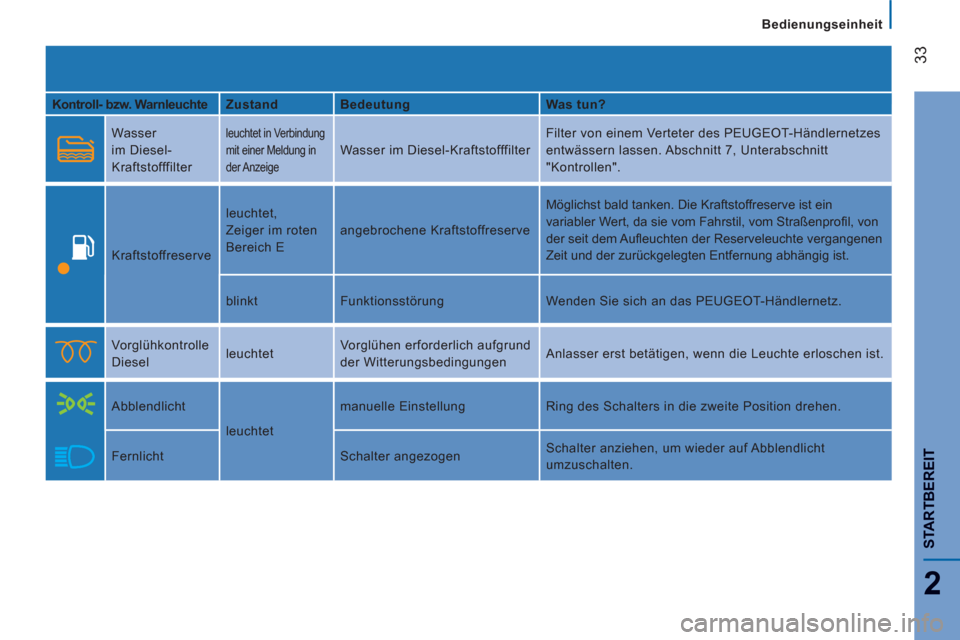

Kontroll- bzw. Warnleuchte
Zustand
Bedeutung
Was tun?
Wasser
im Diesel-
Kraftstofffilter
leuchtet in Verbindung
mit einer Meldung in
der Anzeige
Wasser im Diesel-Kraftstofffilter Filter von einem Verteter des PEUGEOT-Händlernetzes
entwässern lassen. Abschnitt 7, Unterabschnitt
"Kontrollen".
Kraftstoffreserve leuchtet,
Zeiger im roten
Bereich E angebrochene Kraftstoffreserve Möglichst bald tanken. Die Kraftstoffreserve ist ein
variabler Wert, da sie vom Fahrstil, vom Straßenprofi l, von
der seit dem Aufl euchten der Reserveleuchte vergangenen
Zeit und der zurückgelegten Entfernung abhängig ist.
blinkt Funktionsstörung Wenden Sie sich an das PEUGEOT-Händlernetz.
Vorglühkontrolle
Diesel leuchtet Vorglühen erforderlich aufgrund
der Witterungsbedingungen Anlasser erst betätigen, wenn die Leuchte erloschen ist .
Abblendlicht
leuchtet manuelle Einstellung Ring des Schalters in die zweite Position drehen .
Fernlicht Schalter angezogen Schalter anziehen, um wieder auf Abblendlicht
umzuschalten.
Page 36 of 164
Bedienungseinheit
34

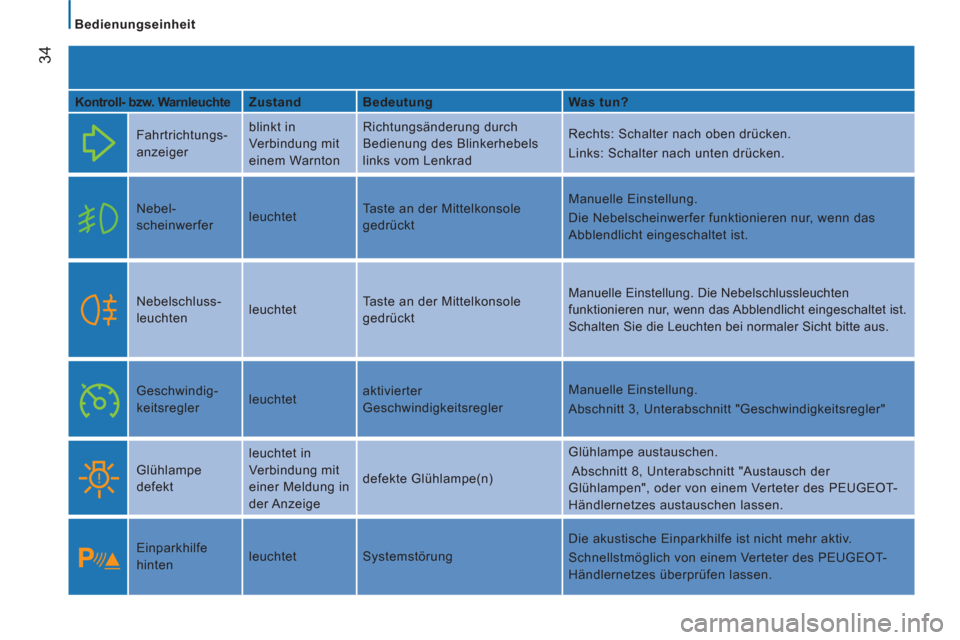

Kontroll- bzw. Warnleuchte
Zustand
Bedeutung
Was tun?
Fahrtrichtungs-
anzeiger blinkt in
Verbindung mit
einem Warnton Richtungsänderung durch
Bedienung des Blinkerhebels
links vom Lenkrad Rechts: Schalter nach oben drücken.
Links: Schalter nach unten drücken.
Nebel-
scheinwerfer leuchtet Taste an der Mittelkonsole
gedrückt Manuelle Einstellung.
Die Nebelscheinwerfer funktionieren nur, wenn das
Abblendlicht eingeschaltet ist.
Nebelschluss-
leuchten leuchtet Taste an der Mittelkonsole
gedrückt Manuelle Einstellung. Die Nebelschlussleuchten
funktionieren nur, wenn das Abblendlicht eingeschaltet ist.
Schalten Sie die Leuchten bei normaler Sicht bitte aus.
Geschwindig-
keitsregler leuchtet aktivierter
Geschwindigkeitsregler Manuelle Einstellung.
Abschnitt 3, Unterabschnitt "Geschwindigkeitsregler"
Glühlampe
defekt leuchtet in
Verbindung mit
einer Meldung in
der Anzeige defekte Glühlampe(n) Glühlampe austauschen.
Abschnitt 8, Unterabschnitt "Austausch der
Glühlampen", oder von einem Verteter des PEUGEOT-
Händlernetzes austauschen lassen.
Einparkhilfe
hinten leuchtet Systemstörung Die akustische Einparkhilfe ist nicht mehr aktiv.
Schnellstmöglich von einem Verteter des PEUGEOT-
Händlernetzes überprüfen lassen.
Page 37 of 164
35
2
STARTBEREI
T

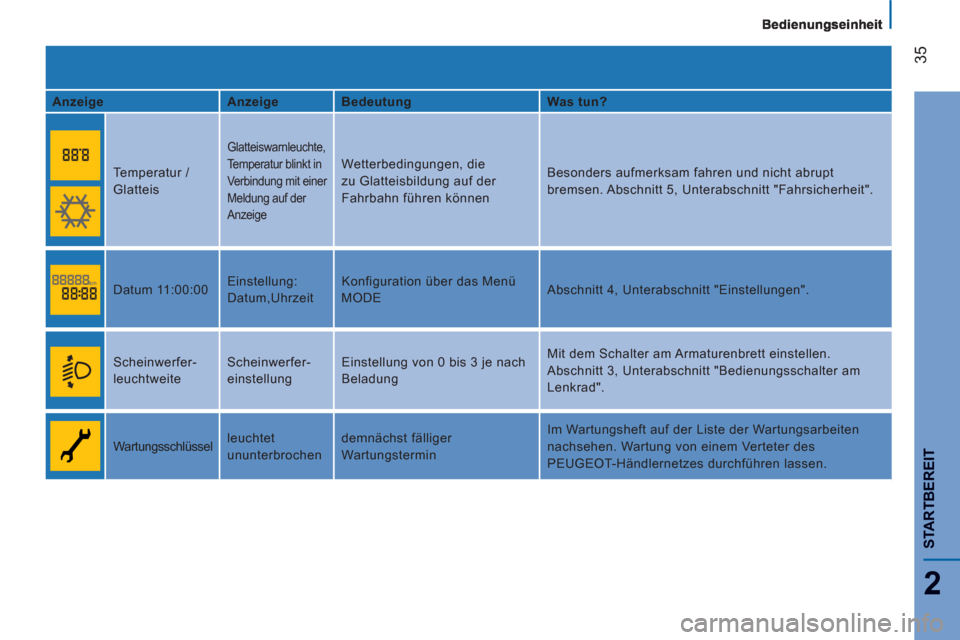

Anzeige
Anzeige
Bedeutung
Was tun?
Temperatur /
Glatteis
Glatteiswarnleuchte,
Temperatur blinkt in
Verbindung mit einer
Meldung auf der
Anzeige
Wetterbedingungen, die
zu Glatteisbildung auf der
Fahrbahn führen können Besonders aufmerksam fahren und nicht abrupt
bremsen. Abschnitt 5, Unterabschnitt "Fahrsicherheit" .
Datum 11:00:00 Einstellung:
Datum,Uhrzeit Konfiguration über das Menü
MODE Abschnitt 4, Unterabschnitt "Einstellungen" .
Scheinwerfer-
leuchtweite Scheinwerfer-
einstellung Einstellung von 0 bis 3 je nach
Beladung Mit dem Schalter am Armaturenbrett einstellen.
Abschnitt 3, Unterabschnitt "Bedienungsschalter am
Lenkrad" .
Wartungsschlüssel
leuchtet
ununterbrochen demnächst fälliger
Wartungstermin Im Wartungsheft auf der Liste der Wartungsarbeiten
nachsehen. Wartung von einem Verteter des
PEUGEOT-Händlernetzes durchführen lassen.
Page 38 of 164
Bedienungseinheit
36

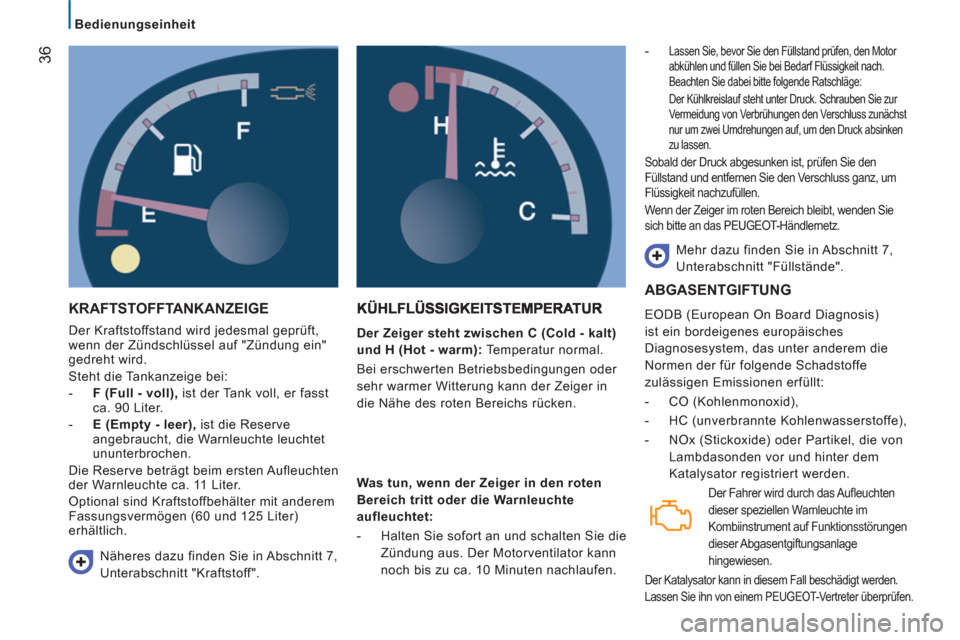

KRAFTSTOFFTANKANZEIGE
Der Kraftstoffstand wird jedesmal geprüft,
wenn der Zündschlüssel auf "Zündung ein"
gedreht wird.
Steht die Tankanzeige bei:
- F (Full - voll),
ist der Tank voll, er fasst
ca. 90 Liter.
- E (Empty - leer),
ist die Reserve
angebraucht, die Warnleuchte leuchtet
ununterbrochen.
Die Reserve beträgt beim ersten Aufleuchten
der Warnleuchte ca. 11 Liter.
Optional sind Kraftstoffbehälter mit anderem
Fassungsvermögen (60 und 125 Liter)
erhältlich.
Der Zeiger steht zwischen C (Cold - kalt)
und H (Hot - warm):
Temperatur normal.
Bei erschwerten Betriebsbedingungen oder
sehr warmer Witterung kann der Zeiger in
die Nähe des roten Bereichs rücken.
-
Lassen Sie, bevor Sie den Füllstand prüfen, den Motor
abkühlen und füllen Sie bei Bedarf Flüssigkeit nach.
Beachten Sie dabei bitte folgende Ratschläge:
Der Kühlkreislauf steht unter Druck. Schrauben Sie zur
Vermeidung von Verbrühungen den Verschluss zunächst
nur um zwei Umdrehungen auf, um den Druck absinken
zu lassen.
Sobald der Druck abgesunken ist, prüfen Sie den
Füllstand und entfernen Sie den Verschluss ganz, um
Flüssigkeit nachzufüllen.
Wenn der Zeiger im roten Bereich bleibt, wenden Sie
sich bitte an das PEUGEOT-Händlernetz.
Mehr dazu finden Sie in Abschnitt 7,
Unterabschnitt "Füllstände".
Näheres dazu finden Sie in Abschnitt 7,
Unterabschnitt "Kraftstoff".
Was tun, wenn der Zeiger in den roten
Bereich tritt oder die Warnleuchte
aufleuchtet:
- Halten Sie sofort an und schalten Sie die
Zündung aus. Der Motorventilator kann
noch bis zu ca. 10 Minuten nachlaufen.
ABGASENTGIFTUNG
EODB (European On Board Diagnosis)
ist ein bordeigenes europäisches
Diagnosesystem, das unter anderem die
Normen der für folgende Schadstoffe
zulässigen Emissionen erfüllt:
- CO (Kohlenmonoxid),
- HC (unverbrannte Kohlenwasserstoffe),
- NOx (Stickoxide) oder Partikel, die von
Lambdasonden vor und hinter dem
Katalysator registriert werden.
Der Fahrer wird durch das Aufl euchten
dieser speziellen Warnleuchte im
Kombiinstrument auf Funktionsstörungen
dieser Abgasentgiftungsanlage
hingewiesen.
Der Katalysator kann in diesem Fall beschädigt werden.
Lassen Sie ihn von einem PEUGEOT-Vertreter überprüfen.
Page 39 of 164

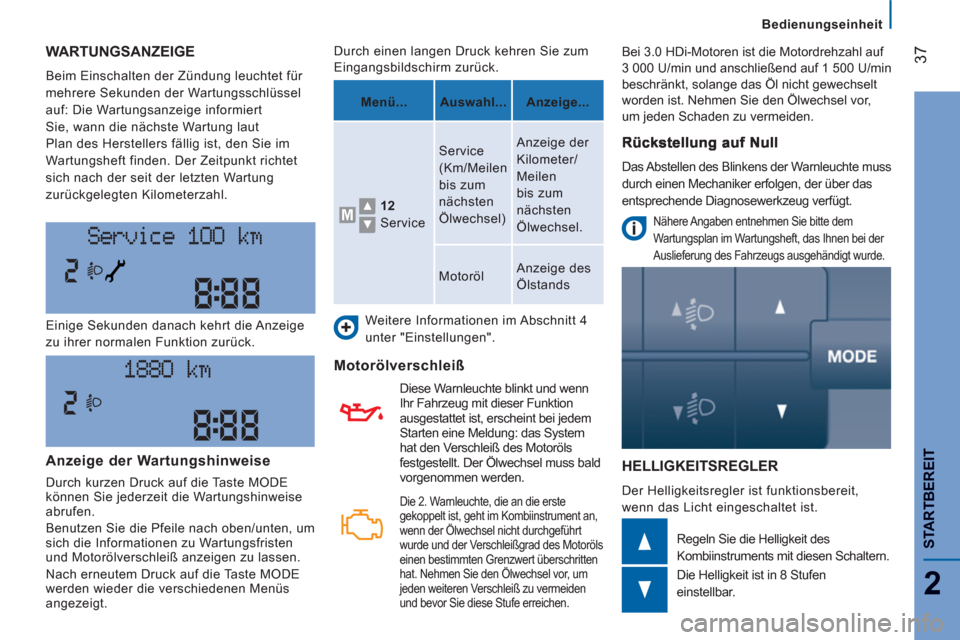

Bedienungseinheit
37
2
STARTBEREI
T
WARTUNGSANZEIGE
Beim Einschalten der Zündung leuchtet für
mehrere Sekunden der Wartungsschlüssel
auf: Die Wartungsanzeige informiert
Sie, wann die nächste Wartung laut
Plan des Herstellers fällig ist, den Sie im
Wartungsheft finden. Der Zeitpunkt richtet
sich nach der seit der letzten Wartung
zurückgelegten Kilometerzahl.
HELLIGKEITSREGLER
Der Helligkeitsregler ist funktionsbereit,
wenn das Licht eingeschaltet ist. Einige Sekunden danach kehrt die Anzeige
zu ihrer normalen Funktion zurück.
Regeln Sie die Helligkeit des
Kombiinstruments mit diesen Schaltern.
Die Helligkeit ist in 8 Stufen
einstellbar. Durch einen langen Druck kehren Sie zum
Eingangsbildschirm zurück.
Weitere Informationen im Abschnitt 4
unter "Einstellungen".
Motorölverschleiß
Nähere Angaben entnehmen Sie bitte dem
Wartungsplan im Wartungsheft, das Ihnen bei der
Auslieferung des Fahrzeugs ausgehändigt wurde.
Anzeige der Wartungshinweise
Durch kurzen Druck auf die Taste MODE
können Sie jederzeit die Wartungshinweise
abrufen.
Benutzen Sie die Pfeile nach oben/unten, um
sich die Informationen zu Wartungsfristen
und Motorölverschleiß anzeigen zu lassen.
Nach erneutem Druck auf die Taste MODE
werden wieder die verschiedenen Menüs
angezeigt.
Menü...
Auswahl...
Anzeige
...
12
Service Service
(Km/Meilen
bis zum
nächsten
Ölwechsel) Anzeige der
Kilometer/
Meilen
bis zum
nächsten
Ölwechsel.
Motoröl Anzeige des
Ölstands
Das Abstellen des Blinkens der Warnleuchte muss
durch einen Mechaniker erfolgen, der über das
entsprechende Diagnosewerkzeug verfügt.
Die 2. Warnleuchte, die an die erste
gekoppelt ist, geht im Kombiinstrument an,
wenn der Ölwechsel nicht durchgeführt
wurde und der Verschleißgrad des Motoröls
einen bestimmten Grenzwert überschritten
hat. Nehmen Sie den Ölwechsel vor, um
jeden weiteren Verschleiß zu vermeiden
und bevor Sie diese Stufe erreichen.
Diese Warnleuchte blinkt und wenn
Ihr Fahrzeug mit dieser Funktion
ausgestattet ist, erscheint bei jedem
Starten eine Meldung: das System
hat den Verschleiß des Motoröls
festgestellt. Der Ölwechsel muss bald
vorgenommen werden. Bei 3.0 HDi-Motoren ist die Motordrehzahl auf
3 000 U/min und anschließend auf 1 500 U/min
beschränkt, solange das Öl nicht gewechselt
worden ist. Nehmen Sie den Ölwechsel vor,
um jeden Schaden zu vermeiden.
Page 40 of 164
Getriebe und Lenkrad
38
MECHANISCHES GETRIEBE
Treten Sie das Kupplungspedal immer
voll durch, damit sich die Gänge leichter
schalten lassen.
Um jede Behinderung unter dem Pedal zu
vermeiden:
- achten Sie darauf, dass die Fußmatte
richtig liegt,
- legen Sie nie mehrere Fußmatten
übereinander.
Lassen Sie die Hand nicht auf dem Schalthebelknopf liegen,
denn der ausgeübte Druck kann - auch wenn er nur leicht ist -
auf die Dauer zur Abnutzung der inneren Getriebeteile führen.
GETRIEBE UND LENKRAD LENKRAD IN DER TIEFE VERSTELLEN
Bei stehendem Fahrzeug zunächst den Sitz
in eine günstige Position bringen.
Den Hebel anziehen, um das Lenkrad zu
entriegeln.
Lenkrad auf gewünschte Tiefe (Abstand zum
Körper) einstellen und dann durch Absenken
des Hebels bis zum Anschlag verriegeln.
Aus Sicherheitsgründen dürfen diese
Betätigungen nicht während der Fahrt
ausgeführt werden.
Rückwärtsgang
Heben Sie den Ring unter dem Schalthebelknopf
an, um den Rückwärtsgang einzulegen. Legen Sie den Rückwärtsgang grundsätzlich
nicht ein, bevor das Fahrzeug komplett zum
Stillstand gekommen ist.
Die Bewegung muss langsam ausgeführt
werden, um Schaltgeräusche beim Einlegen
des Rückwärtsgangs zu vermeiden.
Beim Rückwärtsfahren ertönt außen eine
Hupe als Warnung.
Wenn Ihr Fahrzeug mit einer
Einparkhilfe ausgerüstet ist, wird
diese beim Einlegen des Rückwärtsgangs
aktiviert. Ein akustisches Signal ertönt.
Näheres dazu in Teil 4 unter
"Einparkhilfe".
