Peugeot Boxer 2012 Betriebsanleitung (in German)
Manufacturer: PEUGEOT, Model Year: 2012, Model line: Boxer, Model: Peugeot Boxer 2012Pages: 164, PDF-Größe: 4.43 MB
Page 41 of 164
Start und Stopp
39
2
STARTBEREI
T
START UND STOPP
Zündschlüssel auf MAR
: Betrieb
Bestimmtes Zubehör ist betriebsbereit.
Zündschlüssel auf AV V
(Avviemento): Motor
starten
Der Anlasser wird betätigt.
Zündschlüssel auf STOP
: Lenkradschloss
Die Zündung ist ausgeschaltet.
Was Sie beim Starten beachten sollten
Kontrollleuchte für Anlasssperre
Wenn sie aufl euchtet, nehmen Sie einen anderen
Schlüssel und lassen Sie den defekten Schlüssel
vom PEUGEOT-Händlernetz überprüfen.
Vorglühkontrollleuchte Diesel
Drehen Sie den Schlüssel auf
MAR
.
Warten Sie bei kalter Witterung, bis
die Kontrollleuchte erloschen ist, und betätigen
Sie dann den Anlasser (Zündschlüssel auf
AV V
), bis der Motor anspringt.
Bei ausreichend hoher Temperatur leuchtet die
Kontrollleuchte weniger als eine Sekunde auf.
In diesem Fall können Sie sofort starten.
Warnleuchte für offene Tür
Wenn sie aufleuchtet, ist eine
Fahrzeugöffnung nicht richtig
geschlossen. Bitte überprüfen!
Was Sie beim Anhalten beachten sollten
Schonen Sie Motor und Getriebe
Lassen Sie beim Ausschalten der Zündung
den Motor noch ein paar Sekunden laufen,
um dem Turbokompressor Zeit zu lassen,
die Geschwindigkeit zu verlangsamen.
Geben Sie beim Ausschalten der Zündung
kein Gas.
Nach dem Parken des Fahrzeugs muss kein
Gang eingelegt werden.
Bei niedrigen Temperaturen
Im Bergland und/oder in kalten
Regionen empfiehlt es sich, einen für
niedrige oder Minus-Temperaturen
geeigneten "Winter"- Kraftstoff zu
verwenden.
Page 42 of 164
Start und Stopp
40
BERGANFAHRHILFE
Diese Funktion erleichtert in Verbindung mit
ESP das Anfahren an Steigungen und wird
unter folgenden Bedingungen aktiviert:
- das Fahrzeug muss stehen, der Motor
laufen und der Fuß auf der Bremse sein,
- die Steigung der Fahrbahn muss mehr
als 5 % betragen,
- bei Steigungen muss sich das Getriebe
im Leerlauf befinden oder ein Gang
muss eingelegt sein, jedoch nicht der
Rückwärtsgang,
- bei Gefälle muss der Rückwärtsgang
eingelegt sein.
Die HHC-Funktion (Hill Holder Control)
oder Berganfahrhilfe dient dem höheren
Fahrkomfort. Es handelt sich dabei weder
um eine automatische Parkfunktion noch um
eine automatische Feststellbremse.
Wenn Sie Brems- und Kupplungspedal
drücken, haben Sie nach Loslassen des
Bremspedals etwa 2 Sekunden Zeit, in der
das Fahrzeug nicht zurückrollt und ohne
dass die Feststellbremse zum Anfahren
verwendet werden muss.
Während des Anfahrvorgangs wird die
Funktion automatisch deaktiviert, wobei der
Bremsdruck allmählich verringert wird. Dabei
kann es sein, dass das typische Geräusch
des Lösens der Bremse zu hören ist, das
auf die Anfahrbewegung des Fahrzeugs
hindeutet.
Störungen
Im Falle einer Funktionsstörung des Systems
leuchtet diese Warnleuchte in Verbindung mit
einem akustischen Signal und einer Meldung
auf der Anzeige auf. Wenden Sie sich an das
PEUGEOT-Händlernetz oder eine qualifi zierte Werkstatt,
um das System überprüfen zu lassen.
Die Berganfahrhilfe wird in folgenden Fällen
deaktiviert:
- wenn das Kupplungspedal losgelassen
wird,
- wenn die Feststellbremse angezogen ist,
- bei Ausschalten des Motors,
- bei Abwürgen des Motors.
Page 43 of 164
Pluspunkte Komfort
41
3
ERGONOMIE
und
KOMFOR
TGERÄUSCHDÄMMUNG
Die technisch weiterentwickelte Federung
Ihres Fahrzeugs trägt sowohl zur
Verbesserung des allgemeinen Komforts als
auch zur Reduzierung störender Geräusche
bei.
PLUSPUNKTE BEIM KOMFORT
LÄRMSCHUTZ DURCH
BEHANDLUNG DER KAROSSERIE
Durch den Steinschlagschutz an
der Karosserieunterseite, den
Karosserielängsschwellern und den
Radkästen lassen sich Geräusche
stark reduzieren und die Karosserie vor
schädlichen Einwirkungen von außen
schützen. Ihr Fahrzeug wird einer
Kataphoresebehandlung unterzogen,
die einen perfekten Korrosionsschutz
gewährleistet. Die Korrosionsschutzgarantie
beträgt 6 Jahre.
Page 44 of 164
42
Bedienungsschalter am Lenkrad
LICHTSCHALTER
Zur Bedienung weiße Markierung des Rings
drehen.
Fahrtrichtungsanzeiger (Blinker, grün)
Links: nach unten
Rechts: nach oben
BEDIENUNGSSCHALTER AM LENKRAD
Alle Leuchten aus
Abblendlicht/Fernlicht ein Abblendlicht/Fernlicht umschalten
Schalter ganz anziehen.
Lichthupe
Schalter in beliebiger Stellung des Rings
anziehen.
Nebelscheinwerfer
Nebelschlussleuchten
Wenn Ihr Fahrzeug mit
Nebelschlussleuchten ausgerüstet ist,
funktionieren diese zusammen mit dem
Abblend- oder Fernlicht.
Drücken Sie auf einen dieser Schalter, um
die Leuchten einzuschalten.
Die Nebelschlussleuchten dürfen nur bei
Nebel oder Schneefall benutzt werden.
Bei klaren Sichtverhältnissen oder Regen,
gleichgültig ob am Tag oder bei Dunkelheit,
blenden die Nebelschlussleuchten
nachfolgende Verkehrsteilnehmer und dürfen
deshalb nicht eingeschaltet werden.
Vergessen Sie nicht, sie auszuschalten,
sobald sie nicht mehr benötigt werden.
Autobahnfunktion
Ziehen Sie den Hebel unter Druck zum
Lenkrad hin, jedoch nicht über den
Widerstand des Lichtschalters hinaus;
die entsprechenden Blinkleuchten blinken
fünfmal.
Page 45 of 164
43
3
ERGONOMIE
und
KOMFOR
T
Bedienungsschalter am Lenkrad
EINSCHALTAUTOMATIK DER BELEUCHTUNG
Aktivierung
Drehen Sie den Ring in diese
Position. Das Licht erlischt
automatisch beim Ausschalten
der Zündung.
Der Helligkeitssensor oben in der
Mitte der Windschutzscheibe darf nicht
verdeckt werden.
NACHLEUCHTFUNKTION (FOLLOW ME HOME)
Zündung aus oder Zündschlüssel auf
STOP
Drehen Sie binnen 2 Minuten nach dem
Abstellen des Motors den Zündschlüssel auf
STOP oder ziehen Sie ihn ab.
Ziehen Sie den Lichtschalter zum Lenkrad
hin.
Die Kontrollleuchte in der
Instrumententafel leuchtet auf.
Jede weitere Betätigung des
Lichtschalters in Richtung
Lenkrad verlängert die Nachleuchtdauer um
jeweils 30 Sekunden bis zu ca. 3 Minuten.
Nach Ablauf dieser Zeit schaltet sich das
Licht automatisch aus.
Schalten Sie die Funktion aus, indem Sie
den Lichtschalter länger als 2 Sekunden in
Richtung Lenkrad ziehen.
Wenn Ihr Fahrzeug mit der automatischen
Nachleuchtfunktion ausgerüstet ist, bleibt
das Abblendlicht beim Aussteigen aus
dem Fahrzeug für die gewählte Zeitspanne
eingeschaltet (z.B. um einen Parkplatz zu
verlassen).
Angaben zur Einstellung der
Sensorempfindlichkeit finden Sie in
Abschnitt 4 unter "Modus".
Wenn Ihr Fahrzeug mit dieser Funktion
ausgerüstet ist, schaltet sich das
Abblendlicht bei geringer Helligkeit
automatisch ein.
Bei Nebel oder Schnee kann es vorkommen,
dass der Helligkeitssensor ausreichende
Lichtverhältnisse misst und die Beleuchtung
nicht automatisch eingeschaltet wird.
Gegebenenfalls müssen Sie das
Abblendlicht manuell einschalten.
Sie schalten sich aus, sobald es wieder hell
genug ist.
Page 46 of 164
44
Bedienungsschalter am Lenkrad
SCHEINWERFERVERSTELLUNG
Je nach Beladung Ihres Fahrzeugs empfiehlt
es sich, die Scheinwerfer in der Höhe zu
verstellen.
Dies ist bei eingeschaltetem Abblend- oder
Fernlicht möglich.
Durch mehrfachen Druck auf
diese Tasten am Armaturenbrett
lassen sich die Scheinwerfer
einstellen.
Eine Kontrollleuchte in der
Anzeige gibt die gewählte
Scheinwerfereinstellung
(0, 1, 2, 3) an.
STANDLICHT
Diese Funktion bietet die Möglichkeit,
das Licht für die Dauer des Parkens
eingeschaltet zu lassen; Zündung aus,
Zündschlüssel auf STOP oder abgezogen.
Drehen Sie den Ring des Lichtschalters
auf O, dann auf Abblend- oder Fernlicht.
Die Kontrollleuchte in der
Instrumententafel schaltet sich
ein.
Das Licht bleibt eingeschaltet,
solange das Fahrzeug geparkt ist.
Wenn es länger eingeschaltet bleibt,
kann dies zu einer starken Entladung der
Fahrzeugbatterie führen.
Page 47 of 164
45
3
ERGONOMIE
und
KOMFOR
T
Bedienungsschalter am Lenkrad
SCHEIBENWISCHERSCHALTER Ununterbrochenes langsam Wischen:
2 Rasten nach unten. Der Regensensor oben in der Mitte der
Windschutzscheibe darf nicht verdeckt
werden.
Schalten Sie bei der Wagenwäsche die
Zündung aus oder inaktivieren Sie die
Wischautomatik.
Scheiben- und Scheinwerferwaschanlage
Ziehen Sie den Hebel an, kurz nach dem
Betätigen der Scheibenwaschanlage führt
der Scheibenwischer eine Wischbewegung
aus.
Die Scheinwerferwaschanlage ist mit der
Scheibenwaschanlage gekoppelt und wird
in Betrieb gesetzt, wenn das Abblendlicht
eingeschaltet ist.
Der Scheibenwischer ist betriebsbereit,
wenn der Zündschlüssel auf MAR
steht.
Es gibt fünf verschiedene
Schalterstellungen:
Scheibenwischer aus.
Intervallwischen:
1 Raste nach unten.
In dieser Position können durch Drehen
des Rings vier Wischgeschwindigkeiten
eingestellt werden:
- sehr langsames Intervallwischen,
- langsames Intervallwischen,
- Intervallwischen,
- schnelles Intervallwischen.
Wischautomatik mit Regensensor
Wenn Ihr Fahrzeug mit einer solchen
Wischautomatik ausgerüstet ist, wird die
Wischgeschwindigkeit automatisch an die
Niederschlagsmenge angepasst.
Wischautomatik ein: 1 Raste nach unten.
Durch einmaliges Wischen wird bestätigt,
dass sie eingeschaltet ist. Sie muss nach
jedem Ausschalten der Zündung erneut
aktiviert werden.
In dieser Position kann durch Drehen des
Rings die Sensibilität des Regensensors
erhöht werden.
Was Sie beachten sollten
Vergewissern Sie sich, dass die
Wischerblätter des Frontscheibenwischers
frei beweglich sind, wenn Sie den
Scheibenwischer bei Frost benutzen.
Steigen Sie auf das Trittbrett in der vorderen
Stoßstange, um Schnee zu entfernen, der
sich unten vor der Windschutzscheibe und
auf den Wischerblättern angesammelt hat.
Wie die Wischerblätter gewechselt
werden, lesen Sie bitte in Teil 8 unter
"Austausch der Wischerblätter" nach.
Näheres zur Füllstandskontrolle und
zum Auffüllen des Behälters finden Sie
in Teil 7 unter "Füllstände". Ununterbrochenes schnell Wischen:
3 Rasten nach unten.
Einmaliges Wischen, Schalter zum Lenkrad
ziehen.
Page 48 of 164
46
Bedienungsschalter am Lenkrad

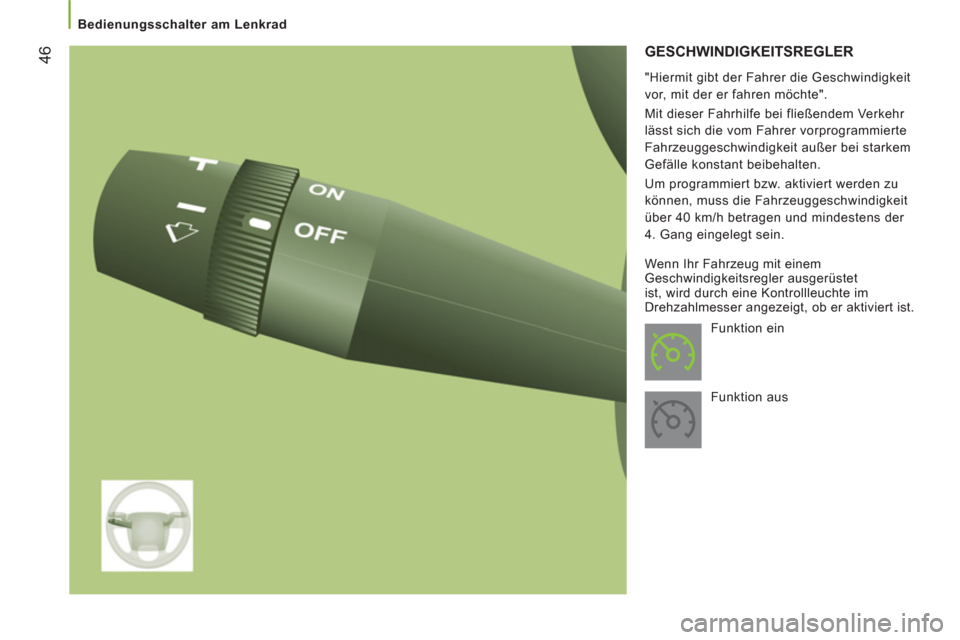

GESCHWINDIGKEITSREGLER
"Hiermit gibt der Fahrer die Geschwindigkeit
vor, mit der er fahren möchte".
Mit dieser Fahrhilfe bei fließendem Verkehr
lässt sich die vom Fahrer vorprogrammierte
Fahrzeuggeschwindigkeit außer bei starkem
Gefälle konstant beibehalten.
Um programmiert bzw. aktiviert werden zu
können, muss die Fahrzeuggeschwindigkeit
über 40 km/h betragen und mindestens der
4. Gang eingelegt sein.
Funktion ein
Funktion aus Wenn Ihr Fahrzeug mit einem
Geschwindigkeitsregler ausgerüstet
ist, wird durch eine Kontrollleuchte im
Drehzahlmesser angezeigt, ob er aktiviert ist.
Page 49 of 164
47
3
ERGONOMIE
und
KOMFOR
T
Bedienungsschalter am Lenkrad

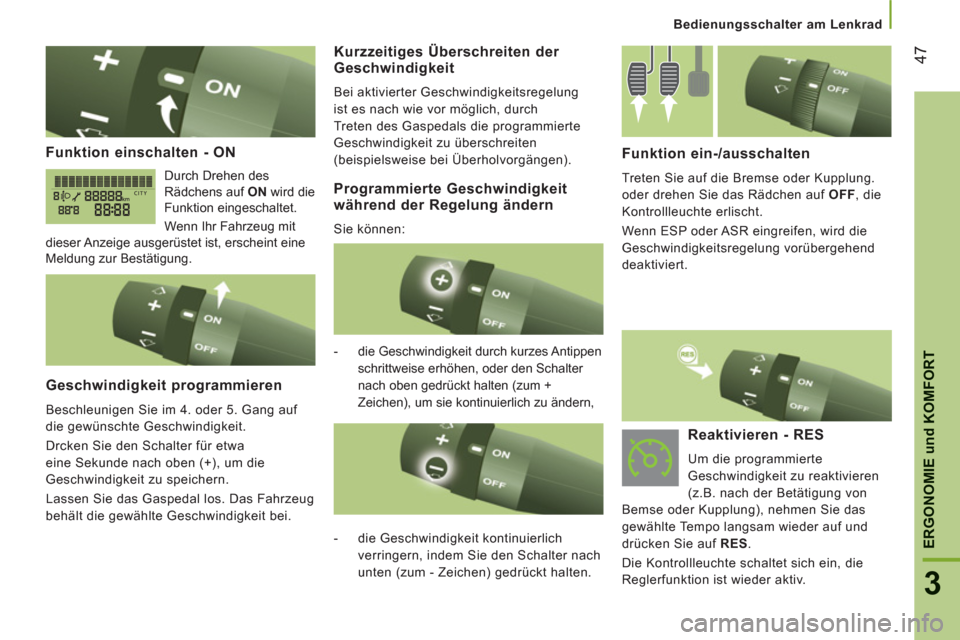

Funktion einschalten - ON
Durch Drehen des
Rädchens auf ON
wird die
Funktion eingeschaltet.
Wenn Ihr Fahrzeug mit
dieser Anzeige ausgerüstet ist, erscheint eine
Meldung zur Bestätigung.
Geschwindigkeit programmieren
Beschleunigen Sie im 4. oder 5. Gang auf
die gewünschte Geschwindigkeit.
Drcken Sie den Schalter für etwa
eine Sekunde nach oben (+), um die
Geschwindigkeit zu speichern.
Lassen Sie das Gaspedal los. Das Fahrzeug
behält die gewählte Geschwindigkeit bei.
Funktion ein-/ausschalten
Treten Sie auf die Bremse oder Kupplung.
oder drehen Sie das Rädchen auf OFF
, die
Kontrollleuchte erlischt.
Wenn ESP oder ASR eingreifen, wird die
Geschwindigkeitsregelung vorübergehend
deaktiviert.
-
die Geschwindigkeit durch kurzes Antippen
schrittweise erhöhen, oder den Schalter
nach oben gedrückt halten (zum +
Zeichen), um sie kontinuierlich zu ändern,
Kurzzeitiges Überschreiten der Geschwindigkeit
Bei aktivierter Geschwindigkeitsregelung
ist es nach wie vor möglich, durch
Treten des Gaspedals die programmierte
Geschwindigkeit zu überschreiten
(beispielsweise bei Überholvorgängen).
- die Geschwindigkeit kontinuierlich
verringern, indem Sie den Schalter nach
unten (zum - Zeichen) gedrückt halten.
Reaktivieren - RES
Um die programmierte
Geschwindigkeit zu reaktivieren
(z.B. nach der Betätigung von
Bemse oder Kupplung), nehmen Sie das
gewählte Tempo langsam wieder auf und
drücken Sie auf RES
.
Die Kontrollleuchte schaltet sich ein, die
Reglerfunktion ist wieder aktiv.
Programmierte Geschwindigkeit
während der Regelung ändern
Sie können:
Page 50 of 164
48

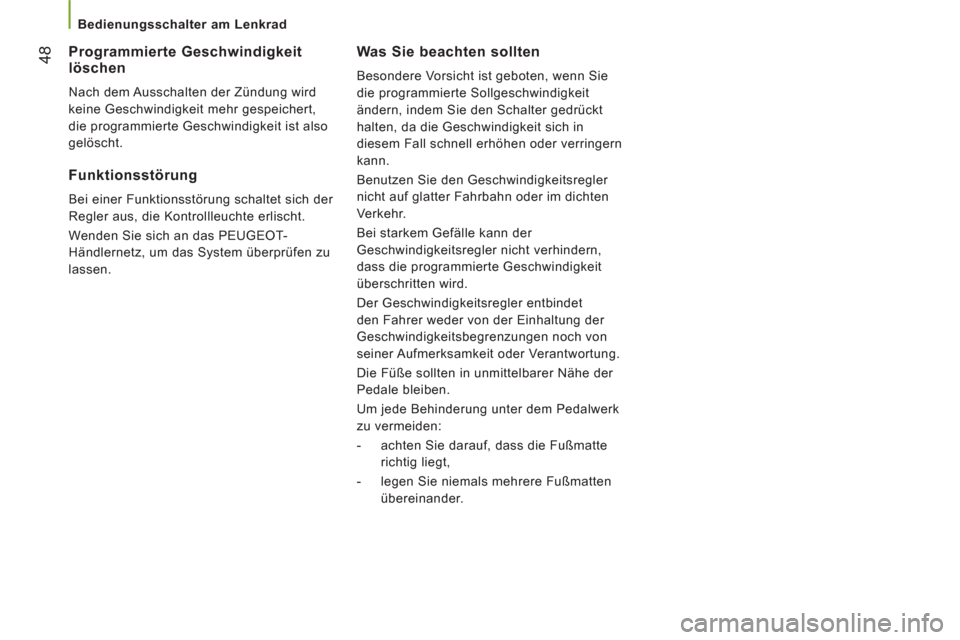

Bedienungsschalter am Lenkrad
Was Sie beachten sollten
Besondere Vorsicht ist geboten, wenn Sie
die programmierte Sollgeschwindigkeit
ändern, indem Sie den Schalter gedrückt
halten, da die Geschwindigkeit sich in
diesem Fall schnell erhöhen oder verringern
kann.
Benutzen Sie den Geschwindigkeitsregler
nicht auf glatter Fahrbahn oder im dichten
Verkehr.
Bei starkem Gefälle kann der
Geschwindigkeitsregler nicht verhindern,
dass die programmierte Geschwindigkeit
überschritten wird.
Der Geschwindigkeitsregler entbindet
den Fahrer weder von der Einhaltung der
Geschwindigkeitsbegrenzungen noch von
seiner Aufmerksamkeit oder Verantwortung.
Die Füße sollten in unmittelbarer Nähe der
Pedale bleiben.
Um jede Behinderung unter dem Pedalwerk
zu vermeiden:
- achten Sie darauf, dass die Fußmatte
richtig liegt,
- legen Sie niemals mehrere Fußmatten
übereinander.
Programmierte Geschwindigkeitlöschen
Nach dem Ausschalten der Zündung wird
keine Geschwindigkeit mehr gespeichert,
die programmierte Geschwindigkeit ist also
gelöscht.
Funktionsstörung
Bei einer Funktionsstörung schaltet sich der
Regler aus, die Kontrollleuchte erlischt.
Wenden Sie sich an das PEUGEOT-
Händlernetz, um das System überprüfen zu
lassen.
