Peugeot Boxer 2012 Manualul de utilizare (in Romanian)

12
9
ASISTENŢĂ RAPID
Ă
8

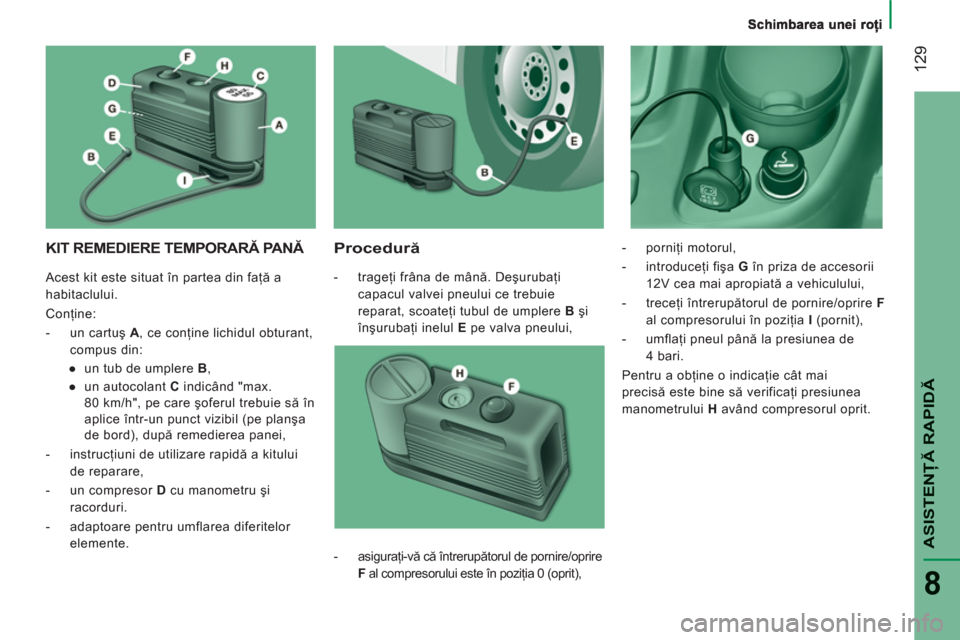

KIT REMEDIERE TEMPORARĂ PA NĂ

Procedură



- trageţi frâna de mână. Deşurubaţi
capacul valvei pneului ce trebuie
reparat, scoateţi tubul de umplere B
şi
înşurubaţi inelul E
pe valva pneului,
- porniţi motorul,

- introduceţi fişa G
în priza de accesorii
12V cea mai apropiată a vehiculului,

- treceţi întrerupătorul de pornire/oprire F
al compresorului în poziţia I
(pornit),

- umflaţi pneul până la presiunea de
4 bari.
Pentru a obţine o indicaţie cât mai
precisă este bine să verificaţi presiunea
manometrului H
având compresorul oprit.

- asiguraţi-vă că întrerupătorul de pornire/oprire
F
al compresorului este în poziţia 0 (oprit), Acest kit este situat în partea din faţă a
habitaclului.
Conţine:


- un cartuş A
, ce conţine lichidul obturant,
compus din:


●
un tub de umplere B
,

●
un autocolant C
indicând "max.
80 km/h", pe care şoferul trebuie să în
aplice într-un punct vizibil (pe planşa
de bord), după remedierea panei,

- instrucţiuni de utilizare rapidă a kitului
de reparare,

- un compresor D
cu manometru şi
racorduri.

- adaptoare pentru umflarea diferitelor
elemente.

Schimbarea unei roţi

130


- Dacă o presiune de minim 3
bari
nu
este atinsă în 5 minute, debranşaţi
compresorul de la valvă şi de la priza
de accesorii 12V, mişcaţi vehiculul
aproximativ 10 metri pentru a distribui
lichidul de obturare în interiorul pneului.

- Repetaţi în continuare operaţia de
umflare:


●
Dacă o presiune de minim 3 bari
nu este atinsă în 10 minute, opriţi
procedura: pneul este deteriorat
prea puternic şi nu a putut fi reparat.
Consultaţi reţeaua PEUGEOT.

●
Dacă pneul a fost umflat la presiunea
de 4 bari
, porniţi imediat.

După ce aţi condus aproximativ 10 minute,
opriţi şi verificaţi din nou presiunea din pneu.
Aduceţi presiunea la nivelul corect, dacă
este necesar, şi consultaţi cât mai repede
posibil reţeaua PEUGEOT.
Verificare şi restabilirea presiunii

Compresorul poate fi utilizat doar pentru
verificarea şi restabilirea presiunii.


- Debranşaţi tubul I
şi conectaţi-l direct
la valva pneului; cartuşul va fi astfel
conectat la compresor şi lichidul de
obturare nu va mai fi injectat.
Dacă este necesară dezumflarea pneului,
reconectaţi tubul I
la valva pneului,
apăsaţi pe tasta galbenă situată în centrul
întrerupătorului compresorului.

Înlocuirea cartuşului deremediere

Pentru înlocuirea cartuşului, procedaţi după
cum urmează:


- debranşaţi tubul I
,

- rotiţi cartuşul gol în sens invers acelor
de ceas şi ridicaţi-l,

- Inseraţi cartuşul nou şi rotiţi-l în sens orar,

- Rebranşaţi tubul I
şi aduceţi tubul B
la
locul său.


Cartuşul conţine etilen-glicol, produs nociv
în caz de ingerare şi iritant pentru ochi.
Ţineţi acest produs departe de copii.
După utilizare, nu aruncaţi la întâmplare
cartuşul uzat, ci aduceţi-l în reţeaua
PEUGEOT sau la o unitate abilitată pentru
recuperarea acestuia.
Acest kit de remediere este disponibil în
reţeaua PEUGEOT.

Schimbarea unui bec
131
ASISTENŢĂ RAPID
Ă
8


TIPURI DE BECURI SAU LĂMPI

Pe vehiculul dumneavoastră sunt instalate
mai multe tipuri de becuri. Pentru a le
demonta:
SCHIMBAREA UNEI LĂMPI


Tip A Bec în întregime din sticlă:
trageţi uşor deoarece este
montat prin presiune.

Tip B Bec baionetă: apăsaţi pe bec
apoi rotiţi-l în sens contrar
acelor de ceasornic.

Tip C Bec cilindric: depărtaţi
contactele.

Tip D - E Lampa cu halogen: scoateţi
arcul de blocare din locaşul
său.


Deschideţi capota motorului. Pentru a avea
acces la becuri trebuie să ajungeţi cu mâna
în spatele blocului optic.
Pentru a remonta becul efectuaţi
operaţiunile în sens invers.

132

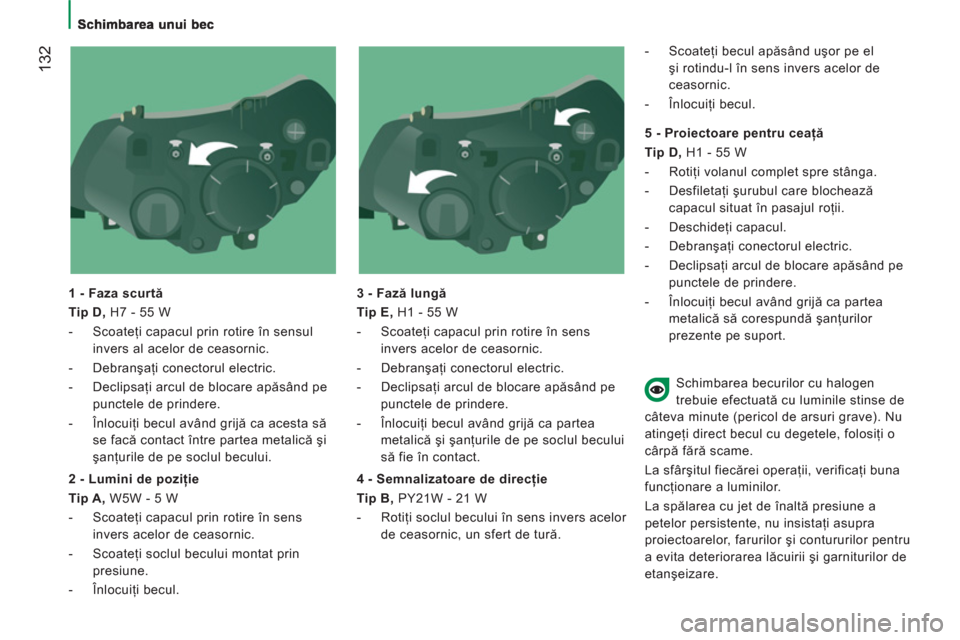

1 - Faza scurtă

Tip D,
H7 - 55 W


- Scoateţi capacul prin rotire în sensul
invers al acelor de ceasornic.

- Debranşaţi conectorul electric.

- Declipsaţi arcul de blocare apăsând pe
punctele de prindere.

- Înlocuiţi becul având grijă ca acesta să
se facă contact între partea metalică şi
şanţurile de pe soclul becului.

3 - Fază lungă

Tip E,
H1 - 55 W


- Scoateţi capacul prin rotire în sens
invers acelor de ceasornic.

- Debranşaţi conectorul electric.

- Declipsaţi arcul de blocare apăsând pe
punctele de prindere.

- Înlocuiţi becul având grijă ca partea
metalică şi şanţurile de pe soclul becului
să fie în contact.


2 - Lumini de poziţie

Tip A,
W5W - 5 W


- Scoateţi capacul prin rotire în sens
invers acelor de ceasornic.

- Scoateţi soclul becului montat prin
presiune.

- Înlocuiţi becul.

4 - Semnalizatoare de direcţie

Tip B,
PY21W - 21 W


- Rotiţi soclul becului în sens invers acelor
de ceasornic, un sfert de tură.

- Scoateţi becul apăsând uşor pe el
şi rotindu-l în sens invers acelor de
ceasornic.

- Înlocuiţi becul.


5 - Proiectoare pentru ceaţă

Tip D,
H1 - 55 W


- Rotiţi volanul complet spre stânga.

- Desfiletaţi şurubul care blochează
capacul situat în pasajul roţii.

- Deschideţi capacul.

- Debranşaţi conectorul electric.

- Declipsaţi arcul de blocare apăsând pe
punctele de prindere.

- Înlocuiţi becul având grijă ca partea
metalică să corespundă şanţurilor
prezente pe suport.
Schimbarea becurilor cu halogen
trebuie efectuată cu luminile stinse de
câteva minute (pericol de arsuri grave). Nu
atingeţi direct becul cu degetele, folosiţi o
cârpă fără scame.
La sfârşitul fiecărei operaţii, verificaţi buna
funcţionare a luminilor.
La spălarea cu jet de înaltă presiune a
petelor persistente, nu insistaţi asupra
proiectoarelor, farurilor şi contururilor pentru
a evita deteriorarea lăcuirii şi garniturilor de
etanşeizare.

Schimbarea unui bec
133
ASISTENŢĂ RAPIDĂ
8
SEMNALIZATOR LATERAL DEDIRECŢIE


Tip A,
W16WF - 16 W


- Mişcaţi oglinda pentru a avea acces la
şuruburi.

- Deşurubaţi cele două şuruburi cu
ajutorul şurubelniţei din dotare.

- Trageţi suportul pe care sunt fixate
soclurile becurilor.

- Scoateţi becul şi înlocuiţi-l.
Faţă / Spate

PLAFONIERE


Tip C,
12V10W - 10 W


- Apăsaţi în locurile indicate de săgeţi şi
apoi scoateţi plafoniera.

- Deschideţi capacul de protecţie.

- Înlocuiţi becul prin depărtarea celor
două contacte.

- Asiguraţi-vă că becul nou este bine fixat
între cele două contacte.

- Închideţi capacul de protecţie.

- Fixaţi plafoniera la loc în poziţia iniţială
având grijă să fie bine blocată.



LUMINI DE POZIŢIE LATERALE


Tip A,
W5W - 5 W


- Dacă vehiculul dumneavostră este astfel
echipat (furgon tip L4), desfiletaţi cele
două şuruburi folosind şurubelniţa din
dotare.

- Trageţi suportul lămpii pentru a o degaja
din elementele de prindere.

- Trageţi becul şi înlocuiţi-l.

Schimbarea unui bec

134

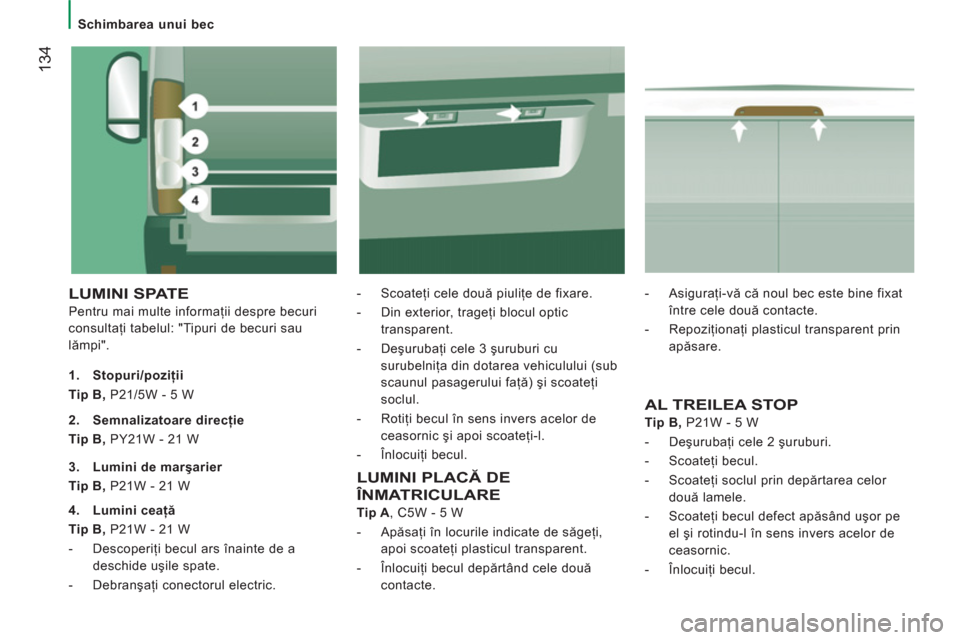

LUMINI SPATE

Pentru mai multe informaţii despre becuri
consultaţi tabelul: "Tipuri de becuri sau
lămpi".
- Scoateţi cele două piuliţe de fixare.

- Din exterior, trageţi blocul optic
transparent.

- Deşurubaţi cele 3 şuruburi cu
surubelniţa din dotarea vehiculului (sub
scaunul pasagerului faţă) şi scoateţi
soclul.

- Rotiţi becul în sens invers acelor de
ceasornic şi apoi scoateţi-l.

- Înlocuiţi becul.

1.
Stopuri/poziţii
Tip B,
P21/5W - 5 W

AL TREILEA STOP


Tip B,
P21W - 5 W


- Deşurubaţi cele 2 şuruburi.

- Scoateţi becul.

- Scoateţi soclul prin depărtarea celor
două lamele.

- Scoateţi becul defect apăsând uşor pe
el şi rotindu-l în sens invers acelor de
ceasornic.

- Înlocuiţi becul.
2.
Semnalizatoare direcţie
Tip B,
PY21W - 21 W

3.
Lumini de marşarier
Tip B,
P21W - 21 W

4.
Lumini ceaţă
Tip B,
P21W - 21 W


- Descoperiţi becul ars înainte de a
deschide uşile spate.

- Debranşaţi conectorul electric.
LUMINI PLACĂ DE
ÎNMATRICULARE


Tip A
, C5W - 5 W


- Apăsaţi în locurile indicate de săgeţi,
apoi scoateţi plasticul transparent.

- Înlocuiţi becul depărtând cele două
contacte.
- Asiguraţi-vă că noul bec este bine fixat
între cele două contacte.

- Repoziţionaţi plasticul transparent prin
apăsare.

Schimbarea unei siguranţe
135
ASISTENŢĂ RAPIDĂ
8

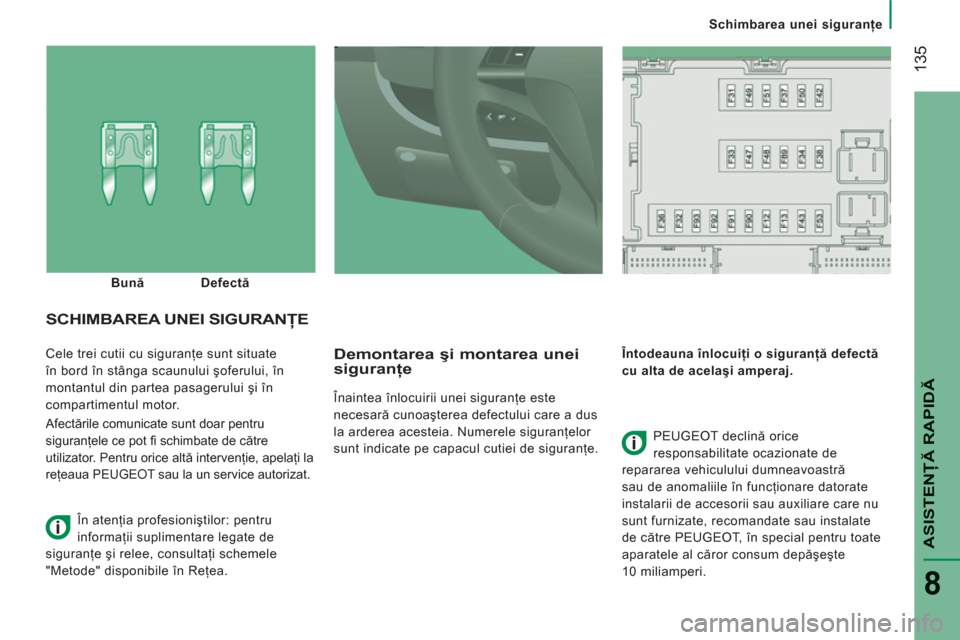

Cele trei cutii cu siguranţe sunt situate
în bord în stânga scaunului şoferului, în
montantul din partea pasagerului şi în
compartimentul motor.
Afectările comunicate sunt doar pentru
siguranţele ce pot fi schimbate de către
utilizator. Pentru orice altă intervenţie, apelaţi la
reţeaua PEUGEOT sau la un service autorizat.

Demontarea şi montarea uneisiguranţe

Înaintea înlocuirii unei siguranţe este
necesară cunoaşterea defectului care a dus
la arderea acesteia. Numerele siguranţelor
sunt indicate pe capacul cutiei de siguranţe.
Întodeauna înlocuiţi o siguranţă defectă
cu alta de acelaşi amperaj

.
SCHIMBAREA UNEI SIGURANŢE

PEUGEOT declină orice
responsabilitate ocazionate de
repararea vehiculului dumneavoastră
sau de anomaliile în funcţionare datorate
instalarii de accesorii sau auxiliare care nu
sunt furnizate, recomandate sau instalate
de către PEUGEOT, în special pentru toate
aparatele al căror consum depăşeşte
10 miliamperi.
Bună
Defectă
În atenţia profesioniştilor: pentru
informaţii suplimentare legate de
siguranţe şi relee, consultaţi schemele
"Metode" disponibile în Reţea.

Schimbarea unei siguranţe

136

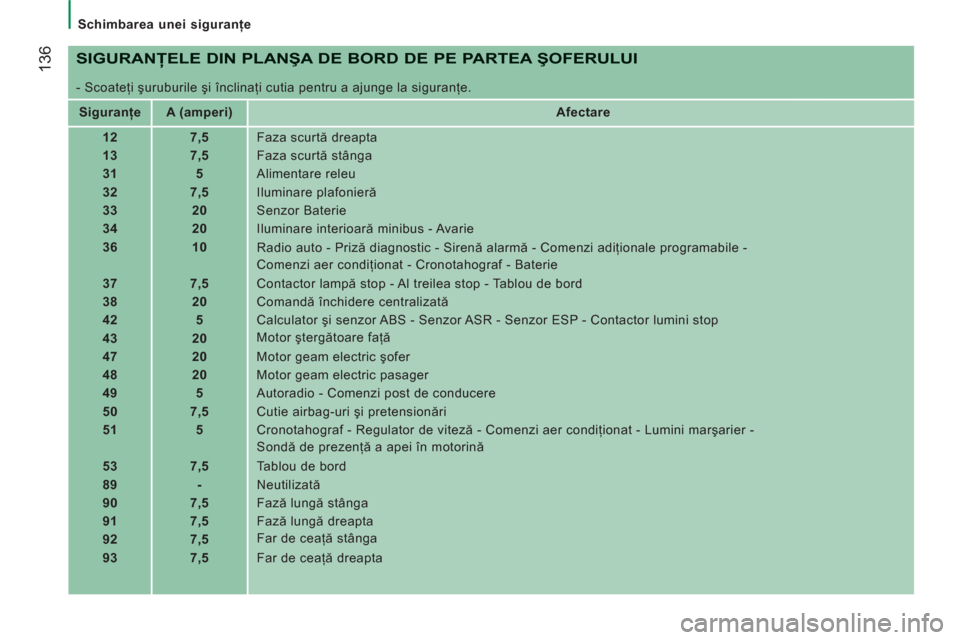

SIGURANŢELE DIN PLANŞA DE BORD DE PE PARTEA ŞOFERULUI

- Scoateţi şuruburile şi înclinaţi cutia pentru a ajunge la siguranţe.


Siguranţe


A (amperi)


Afectare



12


7,5
Faza scurtă dreapta


13


7,5
Faza scurtă stânga


31


5
Alimentare releu


32


7,5
Iluminare plafonieră


33


20
Senzor Baterie


34


20
Iluminare interioară minibus - Avarie


36


10

Radio auto - Priză diagnostic - Sirenă alarmă - Comenzi adiţionale programabile -
Comenzi aer condiţionat - Cronotahograf - Baterie


37


7,5
Contactor lampă stop - Al treilea stop - Tablou de bord


38


20
Comandă închidere centralizată


42


5
Calculator şi senzor ABS - Senzor ASR - Senzor ESP - Contactor lumini stop


43


20
Motor ştergătoare faţă


47


20
Motor geam electric şofer


48


20
Motor geam electric pasager


49


5
Autoradio - Comenzi post de conducere


50


7,5
Cutie airbag-uri şi pretensionări


51


5
Cronotahograf - Regulator de viteză - Comenzi aer condiţionat - Lumini marşarier -
Sondă de prezen
ţă a apei în motorină


53


7,5
Tablou de bord


89


-
Neutilizată


90


7,5
Fază lungă stânga


91


7,5
Fază lungă dreapta


92


7,5
Far de ceaţă stânga


93


7,5
Far de ceaţă dreapta

Schimbarea unei siguranţe
137
ASISTENŢĂ RAPID
Ă
8



Siguranţe


A (amperi)

Afectare


54


-
Neutilizată


55


15
Încălzire scaune


56


15
Priză 12 V


57


10
Încălzire adiţională progamabilă


58


15
Dezaburire: lunetă spate (stânga)


59


15
Dezaburire: lunetă spate (dreapta)


60


-
Neutilizată


61


-
Neutilizată


62


-
Neutilizată


63


10
Comutator încălzire suplimentară programabilă


64


-
Neutilizată


65


30
Ventilator încălzire adiţională programabilă
SIGURANŢE MONTANTPASAGER ŢŢ

- Declipsaţi capacul.

După intervenţie, închideţi cu mare
atenţie capacul.

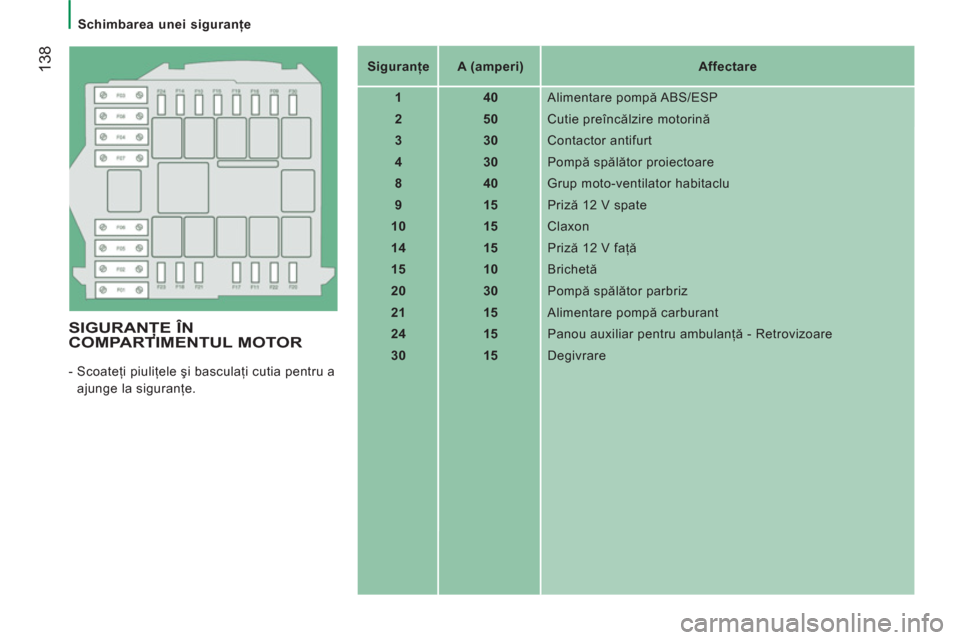

Schimbarea unei siguranţe

138


SIGURANŢE ÎNCOMPARTIMENTUL MOTOR ŢŢ

- Scoateţi piuliţele şi basculaţi cutia pentru a
ajunge la siguranţe.

Siguranţe


A (amperi)


Affectare



1


40
Alimentare pompă ABS/ESP


2


50
Cutie preîncălzire motorină


3


30
Contactor antifurt


4


30
Pompă spălător proiectoare


8


40
Grup moto-ventilator habitaclu


9


15
Priză 12 V spate


10


15
Claxon


14


15

Priză 12 V faţă


15


10
Brichetă


20


30
Pompă spălător parbriz


21


15
Alimentare pompă carburant


24


15
Panou auxiliar pentru ambulanţă - Retrovizoare


30


15
Degivrare
