Schimbarea unui ştergător
139
ASISTENŢĂ RAPID
Ă
8

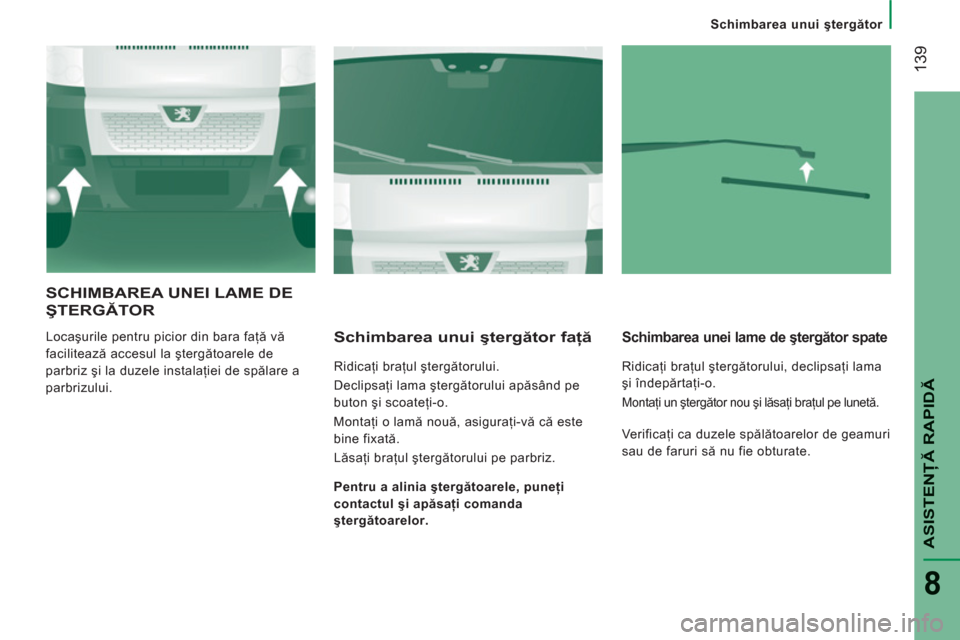

SCHIMBAREA UNEI LAME DE
ŞTERGĂTOR

Locaşurile pentru picior din bara faţă vă
facilitează accesul la ştergătoarele de
parbriz şi la duzele instalaţiei de spălare a
parbrizului.
Schimbarea unui ştergător faţă

Ridicaţi braţul ştergătorului.
Declipsaţi lama ştergătorului apăsând pe
buton şi scoateţi-o.
Montaţi o lamă nouă, asiguraţi-vă că este
bine fixată.
Lăsaţi braţul ştergătorului pe parbriz.
Schimbarea unei lame de ştergător spate

Ridicaţi braţul ştergătorului, declipsaţi lama
şi îndepărtaţi-o.

Montaţi un ştergător nou şi lăsaţi braţul pe lunetă.


Pentru a alinia ştergătoarele, puneţi
contactul şi apăsaţi comanda
ştergătoarelor

.
Verificaţi ca duzele spălătoarelor de geamuri
sau de faruri să nu fie obturate.

Remorcarea
14
0

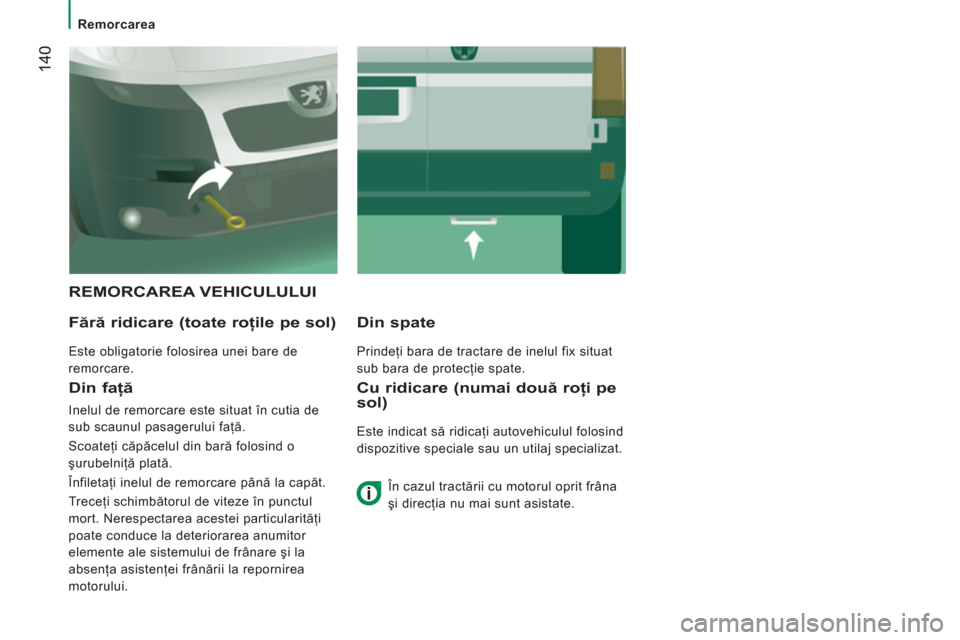

REMORCAREA VEHICULULUI

Fără ridicare (toate roţile pe sol)

Este obligatorie folosirea unei bare de
remorcare.
Din spate

Prindeţi bara de tractare de inelul fix situat
sub bara de protecţie spate.


Din faţă

Inelul de remorcare este situat în cutia de
sub scaunul pasagerului faţă.
Scoateţi căpăcelul din bară folosind o
şurubelniţă plată.
Înfiletaţi inelul de remorcare până la capăt.
Treceţi schimbătorul de viteze în punctul
mort. Nerespectarea acestei particularităţi
poate conduce la deteriorarea anumitor
elemente ale sistemului de frânare şi la
absenţa asistenţei frânării la repornirea
motorului.
Cu ridicare (numai două roţi pesol)

Este indicat să ridicaţi autovehiculul folosind
dispozitive speciale sau un utilaj specializat.
În cazul tractării cu motorul oprit frâna
şi direcţia nu mai sunt asistate.

Protecţia mediului
CARACTERISTICI TEHNIC
E

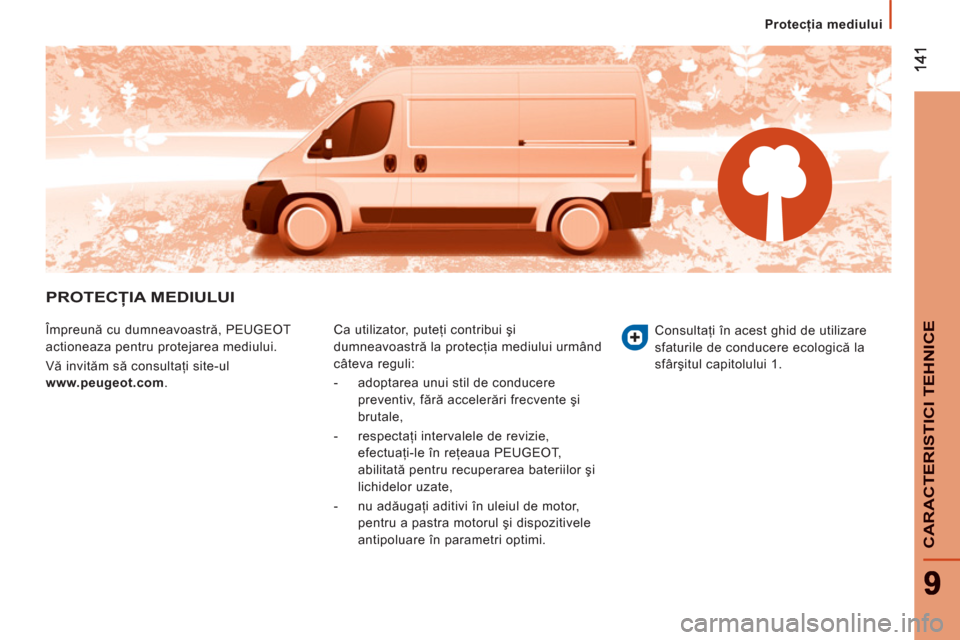

PROTECŢIA MEDIULUI

Împreună cu dumneavoastră, PEUGEOT
actioneaza pentru protejarea mediului.
Vă invităm să consultaţi site-ul
www.peugeot.com
. Ca utilizator, puteţi contribui şi
dumneavoastră la protecţia mediului urmând
câteva reguli:


- adoptarea unui stil de conducere
preventiv, fără accelerări frecvente şi
brutale,

- respectaţi intervalele de revizie,
efectuaţi-le în reţeaua PEUGEOT,
abilitată pentru recuperarea bateriilor şi
lichidelor uzate,

- nu adăugaţi aditivi în uleiul de motor,
pentru a pastra motorul şi dispozitivele
antipoluare în parametri optimi.
Consultaţi în acest ghid de utilizare
sfaturile de conducere ecologică la
sfârşitul capitolului 1.
14
1
141
99

142


Dimensiuni

14
3
9
CARACTERISTICI TEHNIC
E
Dimensiuni

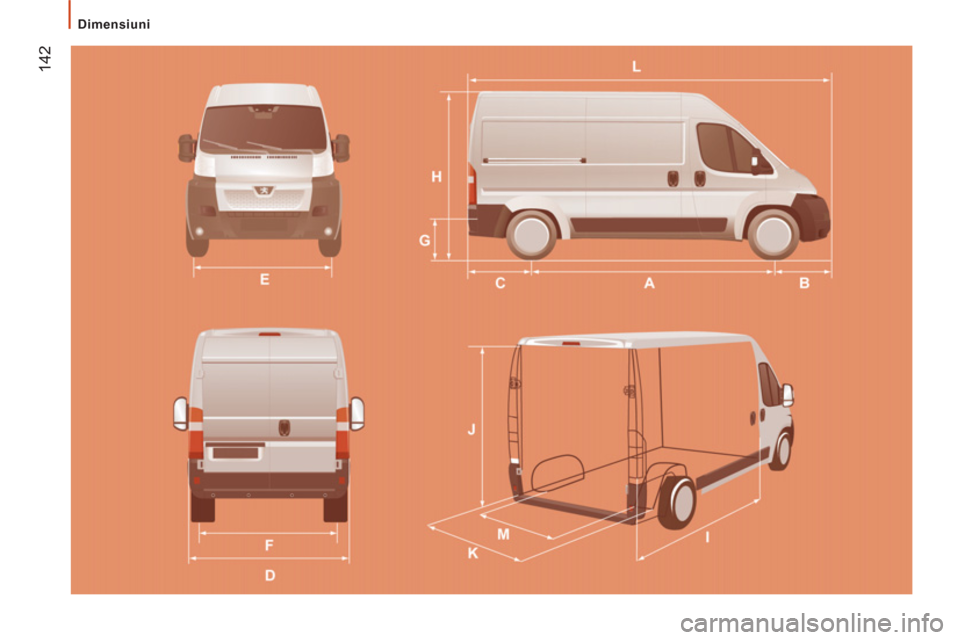

DIMENSIUNI
Vehiculul dumneavoastră este disponibil în 4 variante de lungime (L1..) şi 3 variante de înălţime (H1..), prezentate în tabelul următor:


Furgon


L1
L2
L3
L4

H1
H1
H2
H2
H3
H2
H3

L Lungime totală
4 963
5 413
5 998
6 363

H Înălţime totală
2 254
2 254
2 524
2 524
2 764
2 524
2 764

A Ampatament
3 000
3 450
4 035

B Cantilever faţă

948

C Cantilever spate
1 015
1 380

D Lăţime totală (fără retrovizoare)
2 050

E Ecartament faţă

1 810

F Ecartament spate
1 790

G Înălţime prag încărcare
535-565

I Lungime podea interioară
2 670
3 120
3 705
4 070

J Înălţime interioar maximă de încărcare
1 662
1 662
1 932
1 932
2 172
1 932
2 172

K Lăţime interioară maximă
1 870

M Lăţ
ime interioară între pasajele roţilor
1 422

Volum (m
3
)

8


10


11 , 5


13


15


15


17

144


Dimensiuni

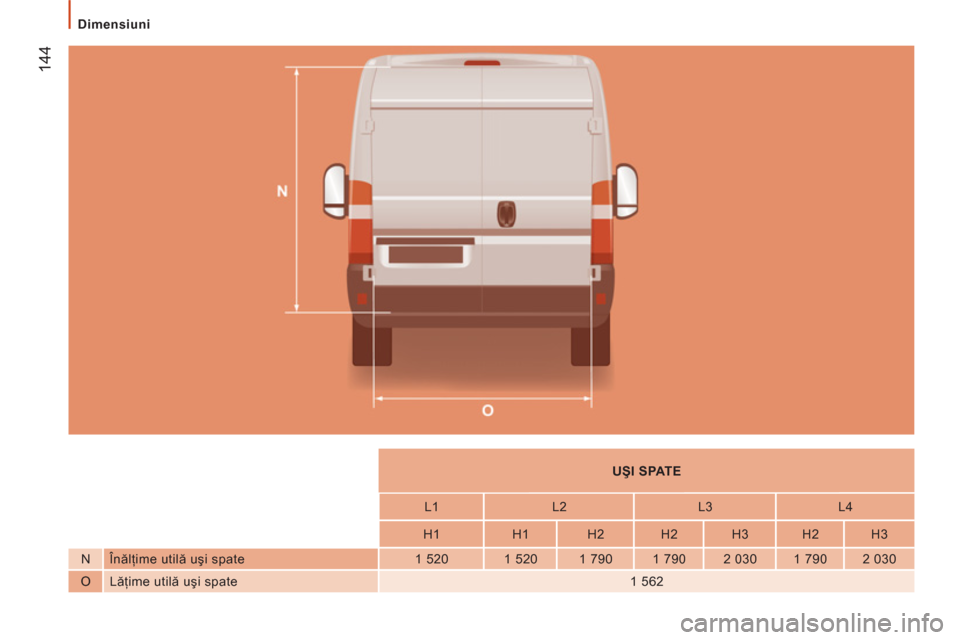

UŞI SPATE


L1
L2
L3
L4

H1
H1
H2
H2
H3
H2
H3

N Înălţime utilă uşi spate
1 520
1 520
1 790
1 790
2 030
1 790
2 030

O Lăţime utilă uşi spate
1 562

14
5
9
CARACTERISTICI TEHNIC
E
Dimensiuni

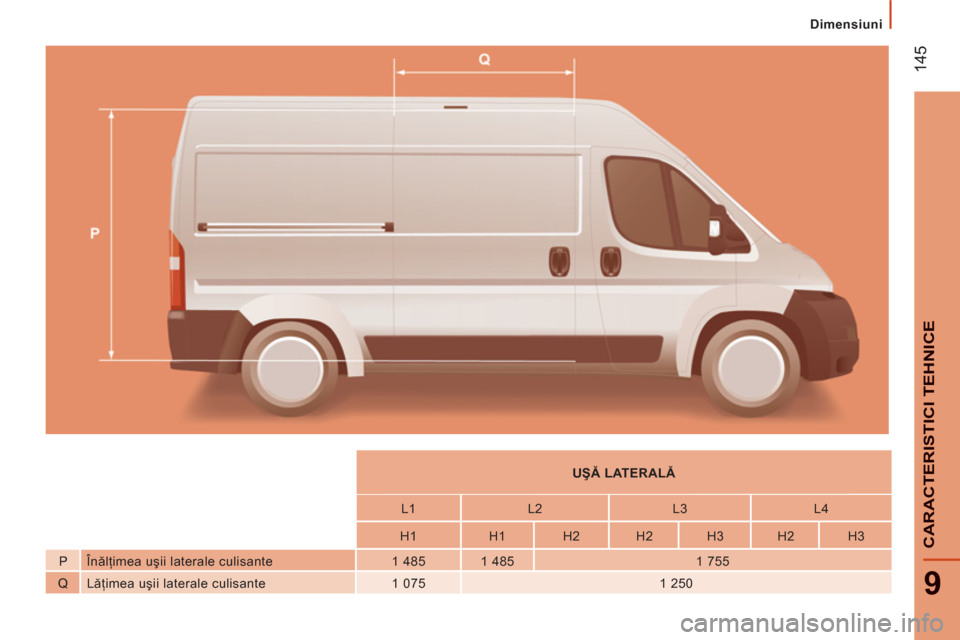

UŞĂ LATERALĂ


L1
L2
L3
L4

H1
H1
H2
H2
H3
H2
H3

P Înălţimea uşii laterale culisante
1 485
1 485
1 755

Q Lăţimea uşii laterale culisante
1 075
1 250

14
6


Dimensiuni

9
CARACTERISTICI TEHNIC
E
Dimensiuni

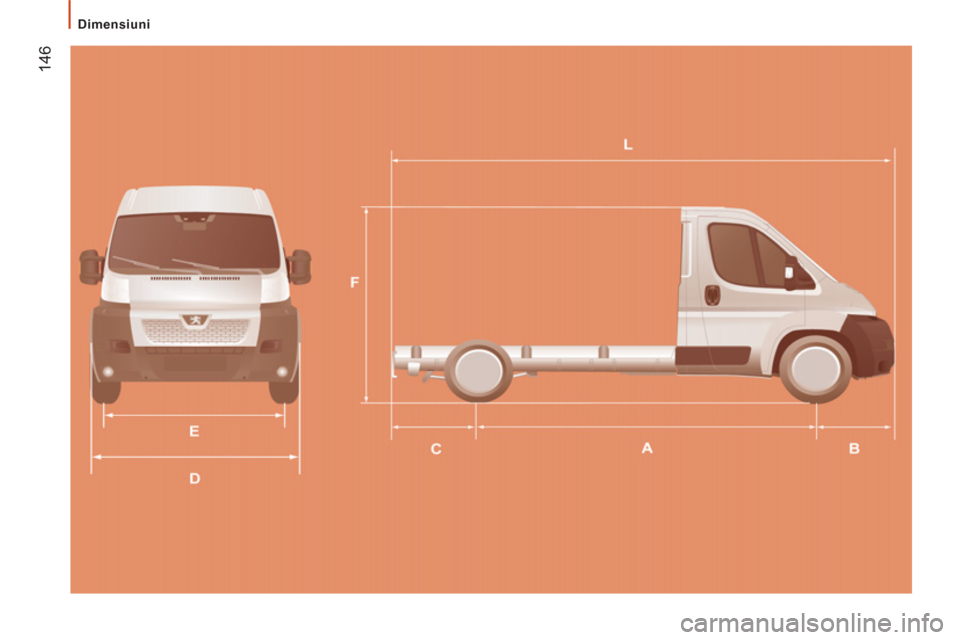

ŞASIU CABINĂ


L1
L2
L2S
L3
L4

L Lungime totală
4 908
5 358
5 708
5 943
6 208

A Ampatament
3 000
3 450
3 800
4 035
4 035

B Cantilever faţă

948

C Cantilever spate
960
1 225

D Lăţime totală (fără retrovizoare)
2 050

- Lăţime carosabilă
2 207

- Lăţime maximă carosabilă
2 350

E Ecartament faţă

1 810

- Ecartament spate
1 790

- Ecartament spate mărit
1 980

F Înălţime totală

2 153

- Înălţime maximă carosabilă
3 500

14
8

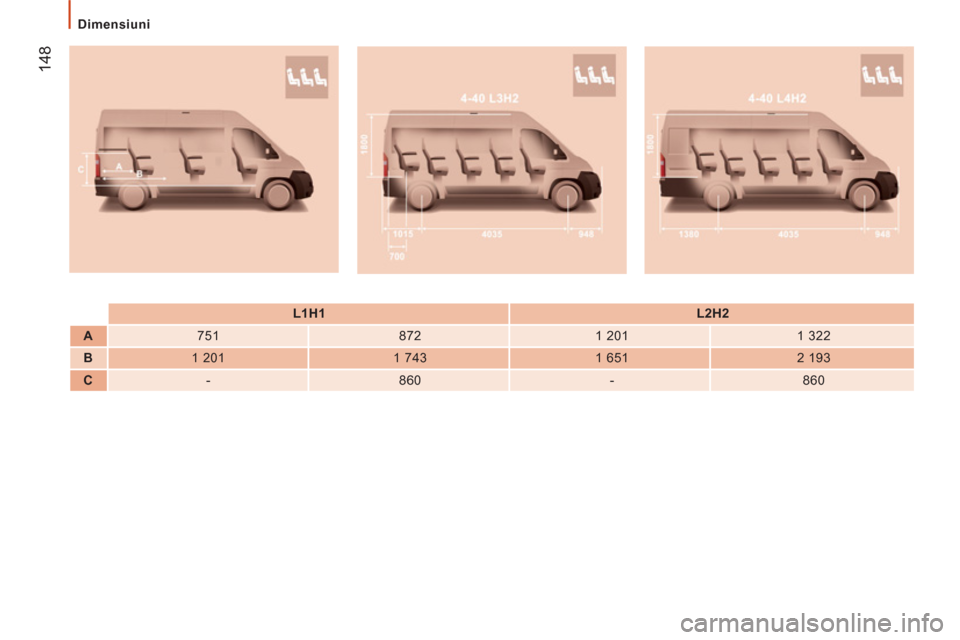

Dimensiuni




L1H1


L2H2



A

751
872
1 201
1 322


B

1 201
1 743
1 651
2 193


C

-
860
-
860
