Peugeot Boxer 2013 Instrukcja Obsługi (in Polish)

169
9
DANE TE
CHNI
CZNE

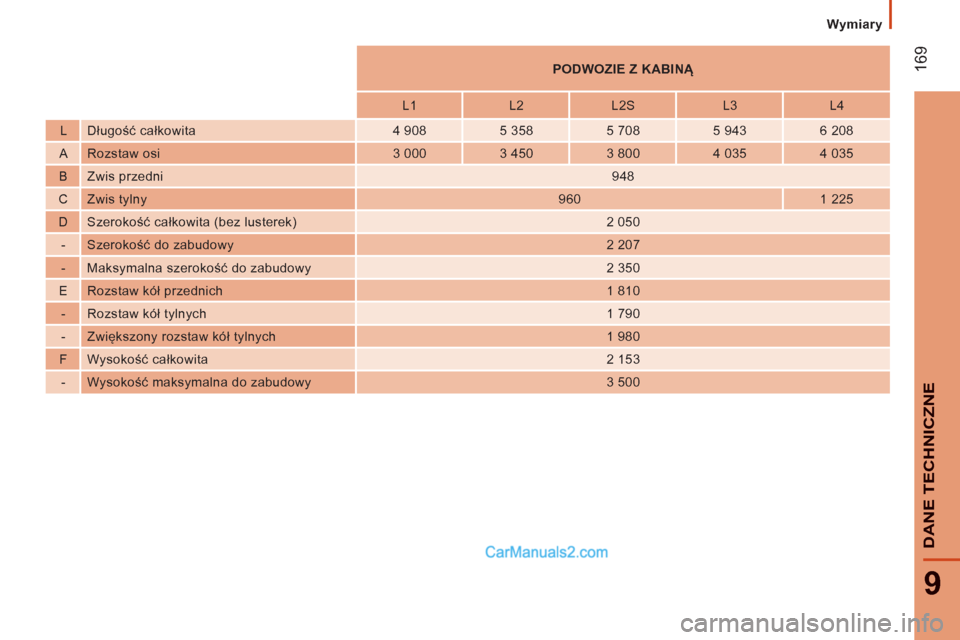

PODWOZIE Z KABINĄ






L1
L2
L2S
L3
L4

L Długość całkowita
4 908
5 358
5 708
5 943
6 208

A Rozstaw osi
3 000
3 450
3 800
4 035
4 035

B Zwis przedni

948

C Zwis tylny
960
1 225

D Szerokość całkowita (bez lusterek)
2 050

- Szerokość do zabudowy
2 207

- Maksymalna szerokość do zabudowy
2 350

E Rozstaw kół przednich
1 810

- Rozstaw kół tylnych
1 790

- Zwiększony rozstaw kół tylnych
1 980

F Wysokość całkowita
2 153

- Wysokość maksymalna do zabudowy
3 500 W

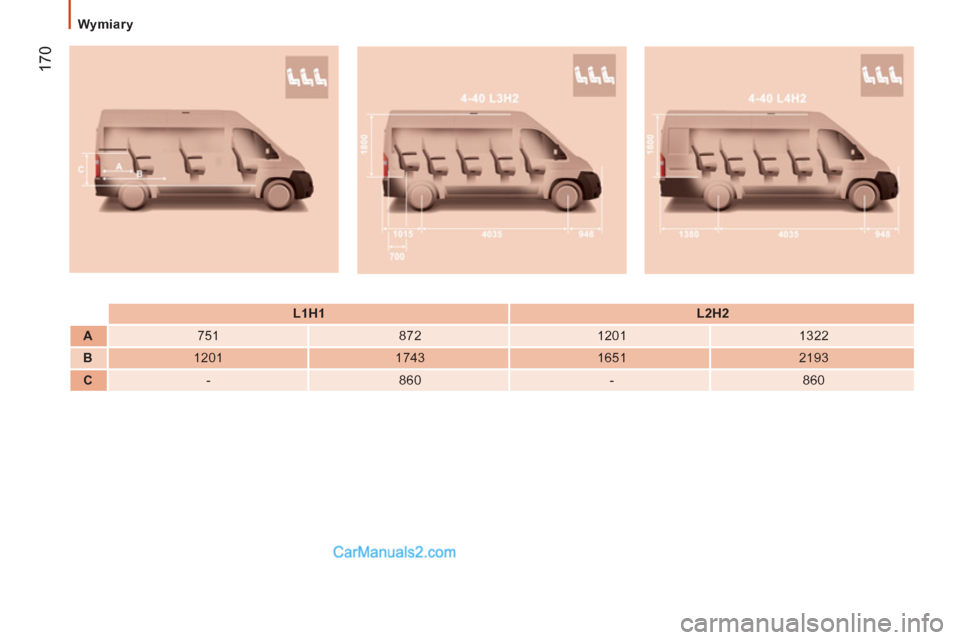

ymiary

17
0



L1H1


L2H2



A

751
872
1201
1322


B

1201
1743
1651
2193


C

-
860
-
860

W
ymiary

17
1
9
DANE TE
CHNI
CZNE

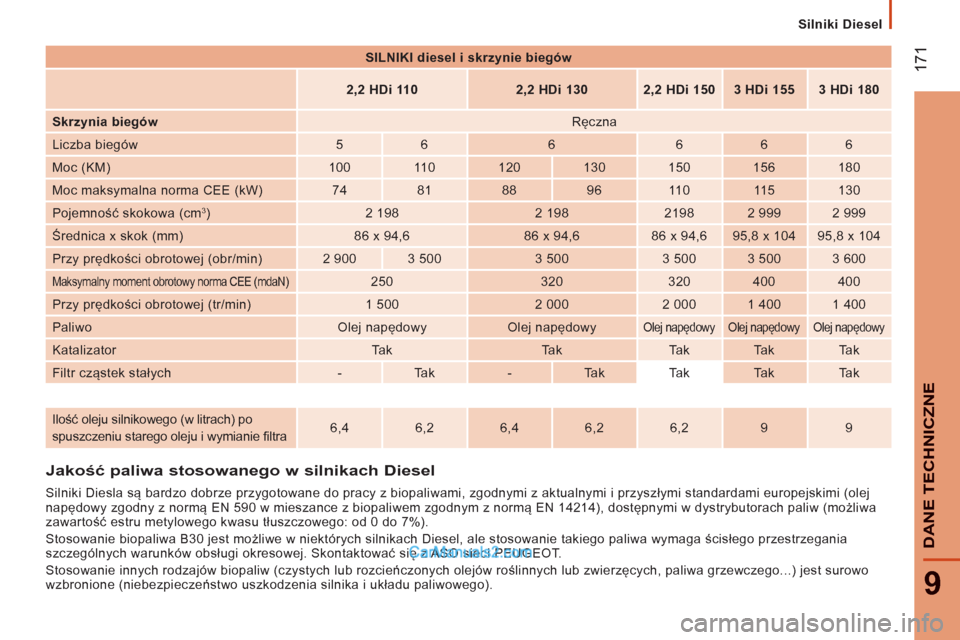

Silniki Diesel

Jakość paliwa stosowanego w silnikach Diesel


Silniki Diesla są bardzo dobrze przygotowane do pracy z biopaliwami, zgodnymi z aktualnymi i przyszłymi standardami europejskimi (olej
napędowy zgodny z normą EN 590 w mieszance z biopaliwem zgodnym z normą EN 14214), dostępnymi w dystrybutorach paliw (możliwa
zawartość estru metylowego kwasu tłuszczowego: od 0 do 7%).
Stosowanie biopaliwa B30 jest możliwe w niektórych silnikach Diesel, ale stosowanie takiego paliwa wymaga ścisłego przestrzegania
szczególnych warunków obsługi okresowej. Skontaktować się z ASO sieci PEUGEOT.
Stosowanie innych rodzajów biopaliw (czystych lub rozcieńczonych olejów roślinnych lub zwierzęcych, paliwa grzewczego...) jest surowo
wzbronione (niebezpieczeństwo uszkodzenia silnika i układu paliwowego).


SILNIKI diesel i skrzynie biegów





2,2 HDi 110


2,2 HDi 130


2,2 HDi 150



3 HDi 155


3 HDi 180


Skrzynia biegów
Ręczna
Liczba biegów
5
6
6
6
6
6
Moc (KM)
100
11 0
120
130
150
156
180
Moc maksymalna norma CEE (kW)
74
81
88
96
11 0
11 5
130
Pojemność skokowa (cm
3
)
2 198
2 198
2198
2 999
2 999
Średnica x skok (mm)
86 x 94,6
86 x 94,6
86 x 94,6
95,8 x 104
95,8 x 104
Przy prędkości obrotowej (obr/min)
2 900
3 500
3 500
3 500
3 500
3 600

Maksymalny moment obrotowy norma CEE (mdaN)

250
320
320
400
400
Przy prędkości obrotowej (tr/min)
1 500
2 000
2 000
1 400
1 400
Paliwo
Olej napędowy
Olej napędowy


Olej napędowy
Olej napędowy
Olej napędowy

Katalizator
Ta k
Ta k
Ta k
Ta k
Ta k
Filtr cząstek stałych
-
Ta k
-
Ta k
Ta k
Ta k
Ta k





Ilość oleju silnikowego (w litrach) po
spuszczeniu starego oleju i wymianie filtra
6,4
6,2
6,4
6,2
6,2
9
9

172

Masy

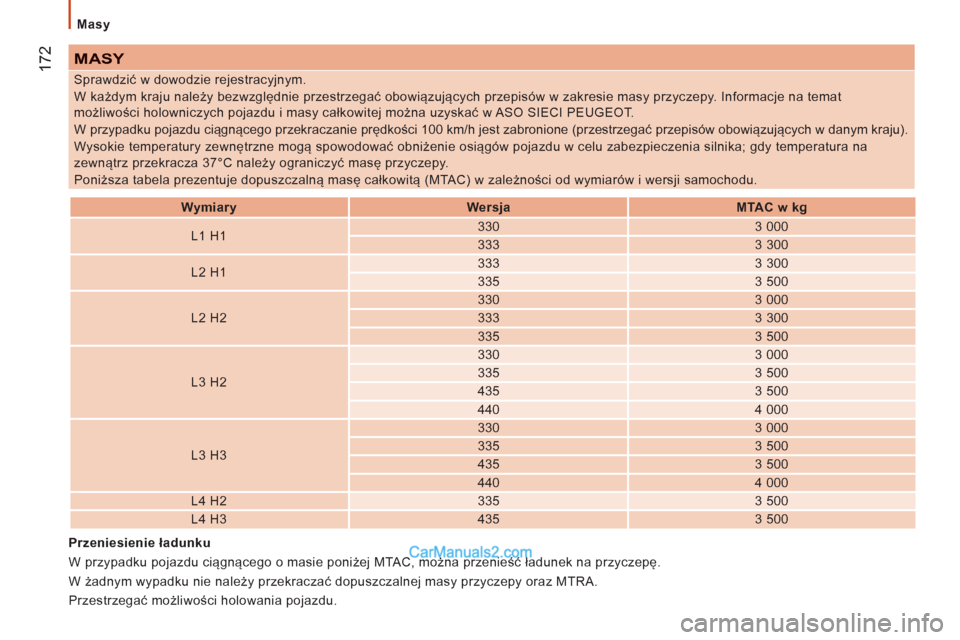

MASY



Wymiary


Wersja


MTAC w kg


L1 H1
330
3 000

333
3 300

L2 H1
333
3 300

335
3 500

L2 H2
330
3 000

333
3 300

335
3 500

L3 H2
330
3 000

335
3 500

435
3 500

440
4 000

L3 H3
330
3 000

335
3 500

435
3 500

440
4 000

L4 H2
335
3 500

L4 H3
435
3 500 Sprawdzić w dowodzie rejestracyjnym.
W każdym kraju należy bezwzględnie przestrzegać obowiązujących przepisów w zakresie masy przyczepy. Informacje na temat
możliwości holowniczych pojazdu i masy całkowitej można uzyskać w ASO SIECI PEUGEOT.
W przypadku pojazdu ciągnącego przekraczanie prędkości 100 km/h jest zabronione (przestrzegać przepisów obowiązujących w danym kraju).
Wysokie temperatury zewnętrzne mogą spowodować obniżenie osiągów pojazdu w celu zabezpieczenia silnika; gdy temperatura na
zewnątrz przekracza 37°C należy ograniczyć masę przyczepy.
Poniższa tabela prezentuje dopuszczalną masę całkowitą (MTAC) w zależności od wymiarów i wersji samochodu.

Przeniesienie ładunku
W przypadku pojazdu ci
ągnącego o masie poniżej MTAC, można przenieść ładunek na przyczepę.
W żadnym wypadku nie należy przekraczać dopuszczalnej masy przyczepy oraz MTRA.
Przestrzegać możliwości holowania pojazdu.

17
3
9
DANE TE
CHNI
CZNE


Elementy identyfikacyjne

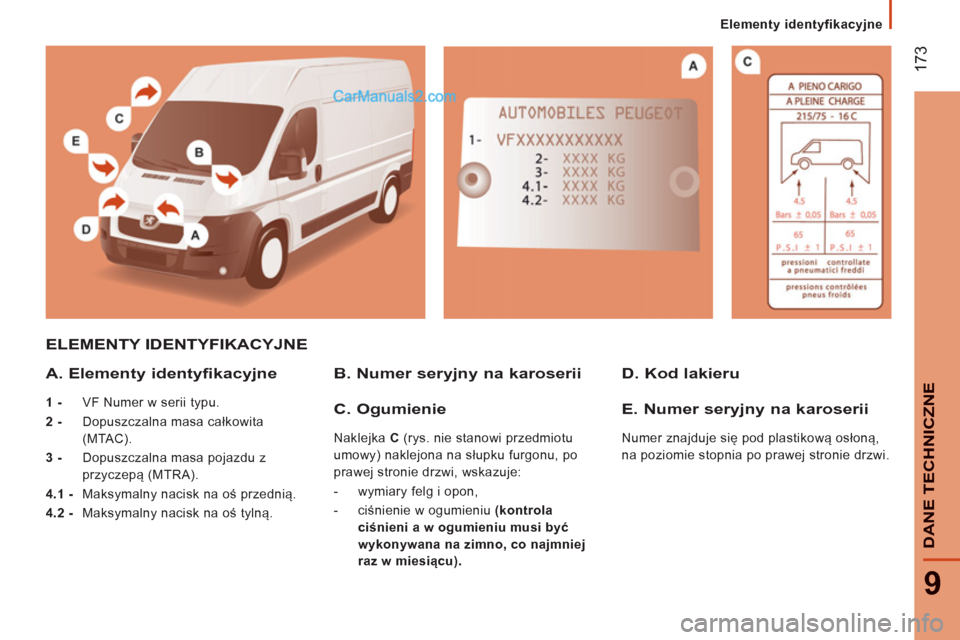

ELEMENTY IDENTYFIKACYJNE
A. Elementy identyfikacyjne


1 -
VF Numer w serii typu.

2 -
Dopuszczalna masa całkowita
(MTAC).

3 -
Dopuszczalna masa pojazdu z
przyczepą (MTRA).

4.1 -
Maksymalny nacisk na oś przednią.

4.2 -
Maksymalny nacisk na oś tylną.

B. Numer seryjny na karoserii
D. Kod lakieru

C. O
gumienie

Naklejka C
(rys. nie stanowi przedmiotu
umowy) naklejona na słupku furgonu, po
prawej stronie drzwi, wskazuje:


- wymiary felg i opon,

- ciśnienie w ogumieniu (kontrola
ciśnieni a
w ogumieniu musi
być
wykonywana
na zimno, co
najmniej
raz w miesiącu

).


E. Numer seryjny na karoserii

Numer znajduje się pod plastikową osłoną,
na poziomie stopnia po prawej stronie drzwi.

174
Na zewnątrz

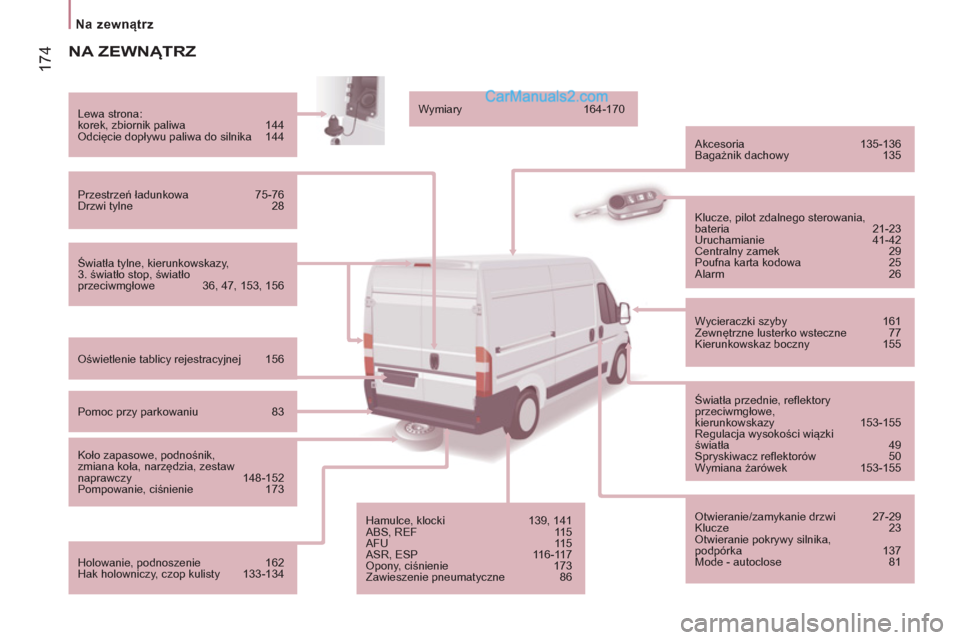

NA ZEWNĄTRZ


Światła tylne, kierunkowskazy,
3. światło stop, światło
przeciwmgłowe 36, 47, 153, 156
Lewa strona:
korek, zbiornik paliwa 144
Odcięcie dopływu paliwa do silnika 144

Przestrzeń ładunkowa 75-76
Drzwi tylne 28

Oświetlenie tablicy rejestracyjnej 156

Pomoc przy parkowaniu 83

Koło zapasowe, podnośnik,
zmiana koła, narzędzia, zestaw
naprawczy 148-152
Pompowanie, ciśnienie 173

Holowanie, podnoszenie 162
Hak holowniczy, czop kulisty 133-134
Wymiary 164-170

Akcesoria 135-136
Bagażnik dachowy 135

Hamulce, klocki 139, 141
ABS, REF 115
AFU 115
ASR, ESP 116-117
Opony, ciśnienie 173
Zawieszenie pneumatyczne 86
Klucze, pilot zdalnego sterowania,
bateria 21-23
Uruchamianie 41-42
Centralny zamek 29
Poufna karta kodowa 25
Alarm 26

Wycieraczki szyby 161
Zewnętrzne lusterko wsteczne 77
Kierunkowskaz boczny 155

Światła przednie, reflektory
przeciwmgłowe,
kierunkowskazy 153-155
Regulacja wysokości wiązki
światła 49
Spryskiwacz reflektorów 50
Wymiana żarówek 153-155

Otwieranie/zamykanie drzwi 27-29
Klucze 23
Otwieranie pokrywy silnika,
podpórka 137
Mode - autoclose 81

17
5
Stanowisko kierowcy
10
LOKALIZACJ
A

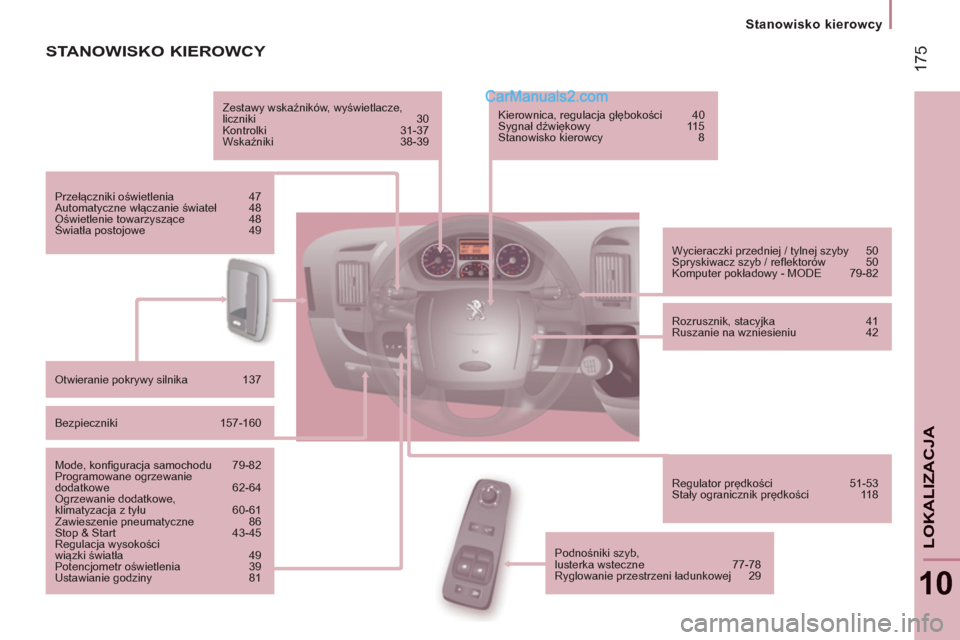

STANOWISKO KIEROWCY

Zestawy wskaźników, wyświetlacze,
liczniki 30
Kontrolki 31-37
Wskaźniki 38-39

Przełączniki oświetlenia 47
Automatyczne włączanie świateł 48
Oświetlenie towarzyszące 48
Światła postojowe 49

Otwieranie pokrywy silnika 137

Bezpieczniki 157-160

Mode, konfiguracja samochodu 79-82
Programowane ogrzewanie
dodatkowe 62-64
Ogrzewanie dodatkowe,
klimatyzacja z tyłu 60-61
Zawieszenie pneumatyczne 86
Stop & Start 43-45
Regulacja wysokości
wiązki światła 49
Potencjometr oświetlenia 39
Ustawianie godziny 81
Wycieraczki przedniej / tylnej szyby 50
Spryskiwacz szyb / reflektorów 50
Komputer pokładowy - MODE 79-82

Rozrusznik, stacyjka 41
Ruszanie na wzniesieniu 42

Regulator prędkości 51-53
Stały ogranicznik prę
dkości 118
Kierownica, regulacja głębokości 40
Sygnał dźwiękowy 115
Stanowisko kierowcy 8

Podnośniki szyb,
lusterka wsteczne 77-78
Ryglowanie przestrzeni ładunkowej 29

17
6

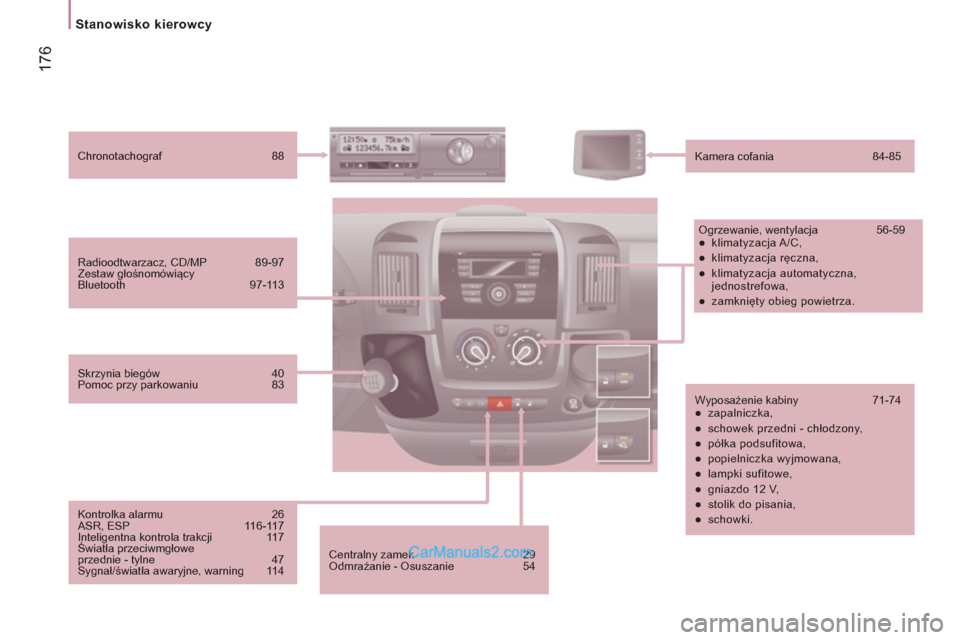

Stanowisko kierowcy



Centralny zamek 29
Odmrażanie - Osuszanie 54
Radioodtwarzacz, CD/MP 89-97
Zestaw głośnomówiący
Bluetooth 97-113
Chronotachograf 88

Kamera cofania 84-85

Ogrzewanie, wentylacja 56-59


●
klimatyzacja A/C,

●
klimatyzacja ręczna,

●
klimatyzacja automatyczna,
jednostrefowa,

●
zamknięty obieg powietrza.


Wyposażenie kabiny 71-74


●
zapalniczka,

●
schowek przedni - chłodzony,

●
półka podsufitowa,

●
popielniczka wyjmowana,

●
lampki sufitowe,

●
gniazdo 12 V,

●
stolik do pisania,

●
schowki.



Skrzynia biegów 40
Pomoc przy parkowaniu 83

Kontrolka alarmu 26
ASR, ESP 116-117
Inteligentna kontrola trakcji 117
Światła przeciwmgłowe
przednie - tylne 47
Sygnał/świat
ła awaryjne, warning 114

17
7

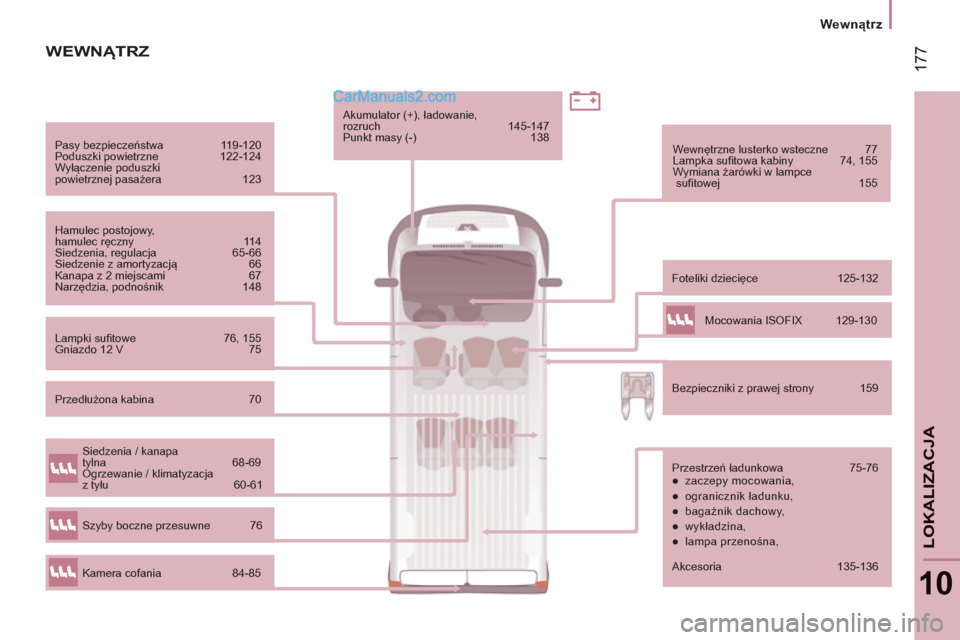

Wewnątrz
10
LOKALIZACJ
A


Pasy bezpieczeństwa 119-120
Poduszki powietrzne 122-124
Wyłączenie poduszki
powietrznej pasażera 123

Hamulec postojowy,
hamulec ręczny 114
Siedzenia, regulacja 65-66
Siedzenie z amortyzacją 66
Kanapa z 2 miejscami 67
Narzędzia, podnośnik 148
Foteliki dziecięce 125-132
Wewnętrzne lusterko wsteczne 77
Lampka sufitowa kabiny 74, 155
Wymiana żarówki w lampce
sufitowej 155

Lampki sufitowe 76, 155
Gniazdo 12 V 75
Akumulator (+), ładowanie,
rozruch 145-147
Punkt masy (-) 138

Bezpieczniki z prawej strony 159
WEWNĄTRZ


Przestrzeń ładunkowa 75-76


●
zaczepy mocowania,

●
ogranicznik ładunku,

●
bagażnik dachowy,

●
wykładzina,

●
lampa przenośna,

Siedzenia / kanapa
tylna 68-69
Ogrzewanie / klimatyzacja
z tyłu 60-61

Kamera cofania 84-85
Szyby boczne przesuwne 76
Mocowania ISOFIX 129-130

Przedłużona kabina 70

Akcesoria 135-136

17
8


Dane techniczne - Konserwacja



Spryskiwacz szyb /
reflektorów, poziom 140

Żarówki, oświetlenie,
wymiana żarówek 153-155

Otwieranie pokrywy silnika,
podpórka 137
Pod pokrywą silnika 138

Elementy identyfikacyjne,
numer seryjny, lakier, opony 173
Wymiana pióra wycieraczki szyby 161
Poziomy 139-140


●
wskaźnik oleju,

●
płyn układu kierowniczego ze
wspomaganiem,

●
płyn hamulcowy,

●
płyn chłodzący.


Odwadnianie, filtr oleju napędowego 141

Kontrole 141-142


●
akumulator,

●
filtr powietrza/kabiny,

●
filtr oleju,

●
hamulec postojowy,

●
filtr cząstek,

●
klocki hamulcowe.
Czystość spalin 38

Bezpieczniki silnika 157, 160

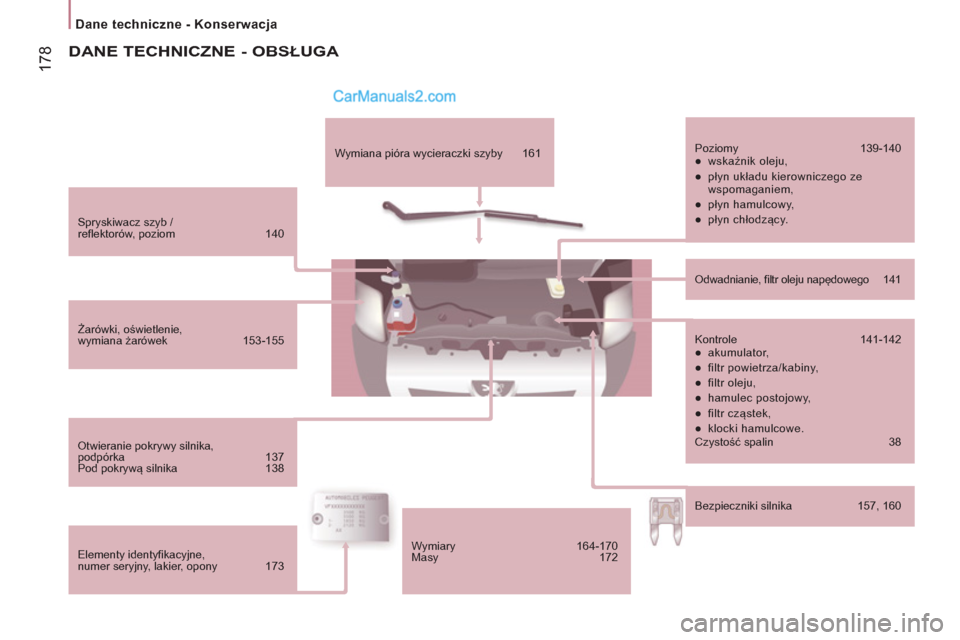

DANE TECHNICZNE - OBSŁUGA


Wymiary 164-170
Masy 172
