Peugeot Boxer 2013 Instrukcja Obsługi (in Polish)

139
7
KONTROL
E


Poziomy płynów

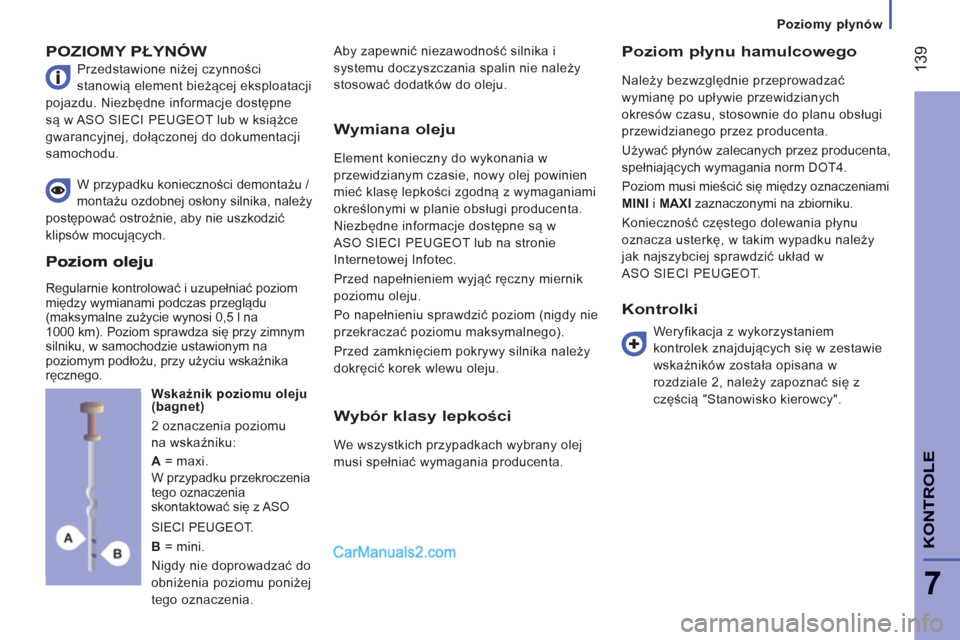

POZIOMY PŁYNÓW

Przedstawione niżej czynności
stanowią element bieżącej eksploatacji
pojazdu. Niezbędne informacje dostępne
są w ASO SIECI PEUGEOT lub w książce
gwarancyjnej, dołączonej do dokumentacji
samochodu. Aby zapewnić niezawodność silnika i
systemu doczyszczania spalin nie należy
stosować dodatków do oleju.

Poziom płynu hamulcowego

Należy bezwzględnie przeprowadzać
wymianę po upływie przewidzianych
okresów czasu, stosownie do planu obsługi
przewidzianego przez producenta.
Używać płynów zalecanych przez producenta,
spełniających wymagania norm DOT4.
Poziom musi mieścić się między oznaczeniami
MINI
i MAXI
zaznaczonymi na zbiorniku.
Konieczność częstego dolewania płynu
oznacza usterkę, w takim wypadku należy
jak najszybciej sprawdzić układ w
ASO SIECI PEUGEOT. W przypadku konieczności demontażu /
montażu ozdobnej osłony silnika, należy
postępować ostrożnie, aby nie uszkodzić
klipsów mocujących.

Wskaźnik poziomu oleju
(bagnet)
2 oznaczenia poziomu
na wskaźniku:


Wymiana oleju

Element konieczny do wykonania w
przewidzianym czasie, nowy olej powinien
mieć klasę lepkości zgodną z wymaganiami
określonymi w planie obsługi producenta.
Niezbędne informacje dostępne są w
ASO SIECI PEUGEOT lub na stronie
Internetowej Infotec.
Przed napełnieniem wyjąć ręczny miernik
poziomu oleju.
Po napełnieniu sprawdzić poziom (nigdy nie
przekraczać poziomu maksymalnego).
Przed zamknięciem pokrywy silnika należy
dokręcić korek wlewu oleju.


Wybór klasy lepkości

We wszystkich przypadkach wybrany olej
musi spełniać wymagania producenta.
Kontrolki


Weryfikacja z wykorzystaniem
kontrolek znajdujących się w zestawie
wskaźników została opisana w
rozdziale 2, należy zapoznać się z
częścią "Stanowisko kierowcy".

A
= maxi.
W przypadku przekroczenia
tego oznaczenia
skontaktować się z ASO
SIECI PEUGEOT.

B
= mini.

Nigdy nie doprowadzać do
obniżenia poziomu poniżej
tego oznaczenia.
Regularnie kontrolować i uzupełniać poziom
między wymianami podczas przeglądu
(maksymalne zużycie wynosi 0,5 l na
1000 km). Poziom sprawdza się przy zimnym
silniku, w samochodzie ustawionym na
poziomym podłożu, przy użyciu wskaźnika
ręcznego.

14
0


Poziomy płynów

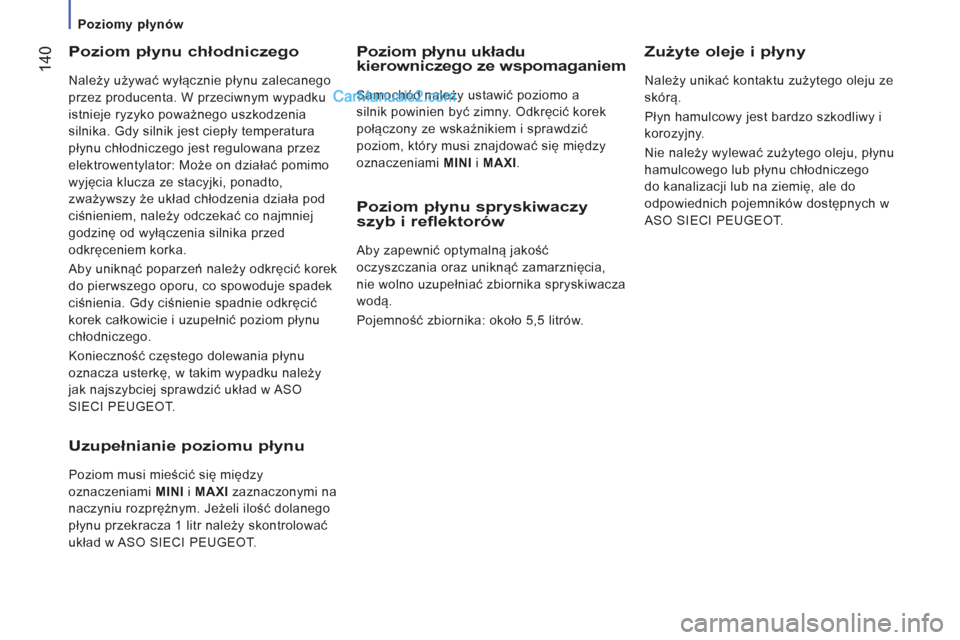

Poziom płynu chłodniczego

Należy używać wyłącznie płynu zalecanego
przez producenta. W przeciwnym wypadku
istnieje ryzyko poważnego uszkodzenia
silnika. Gdy silnik jest ciepły temperatura
płynu chłodniczego jest regulowana przez
elektrowentylator: Może on działać pomimo
wyjęcia klucza ze stacyjki, ponadto,
zważywszy że układ chłodzenia działa pod
ciśnieniem, należy odczekać co najmniej
godzinę od wyłączenia silnika przed
odkręceniem korka.
Aby uniknąć poparzeń należy odkręcić korek
do pierwszego oporu, co spowoduje spadek
ciśnienia. Gdy ciśnienie spadnie odkręcić
korek całkowicie i uzupełnić poziom płynu
chłodniczego.
Konieczność częstego dolewania płynu
oznacza usterkę
, w takim wypadku należy
jak najszybciej sprawdzić układ w ASO
SIECI PEUGEOT.
Poziom płynu układukierowniczego ze wspomaganiem

Samochód należy ustawić poziomo a
silnik powinien być zimny. Odkręcić korek
połączony ze wskaźnikiem i sprawdzić
poziom, który musi znajdować się między
oznaczeniami MINI
i MAXI
.

Zużyte oleje i płyny

Należy unikać kontaktu zużytego oleju ze
skórą.
Płyn hamulcowy jest bardzo szkodliwy i
korozyjny.
Nie należy wylewać zużytego oleju, płynu
hamulcowego lub płynu chłodniczego
do kanalizacji lub na ziemię, ale do
odpowiednich pojemników dostępnych w
ASO SIECI PEUGEOT.


Uzupełnianie poziomu płynu

Poziom musi mieścić się między
oznaczeniami MINI
i MAXI
zaznaczonymi na
naczyniu rozprężnym. Jeżeli ilość dolanego
płynu przekracza 1 litr należy skontrolować
układ w ASO SIECI PEUGEOT.
Poziom płynu spryskiwaczyszyb i reflektorów

Aby zapewnić optymalną jakość
oczyszczania oraz uniknąć zamarznięcia,
nie wolno uzupełniać zbiornika spryskiwacza
wodą.
Pojemność zbiornika: około 5,5 litrów.

14
1
7
KONTROL
E
Kontrole

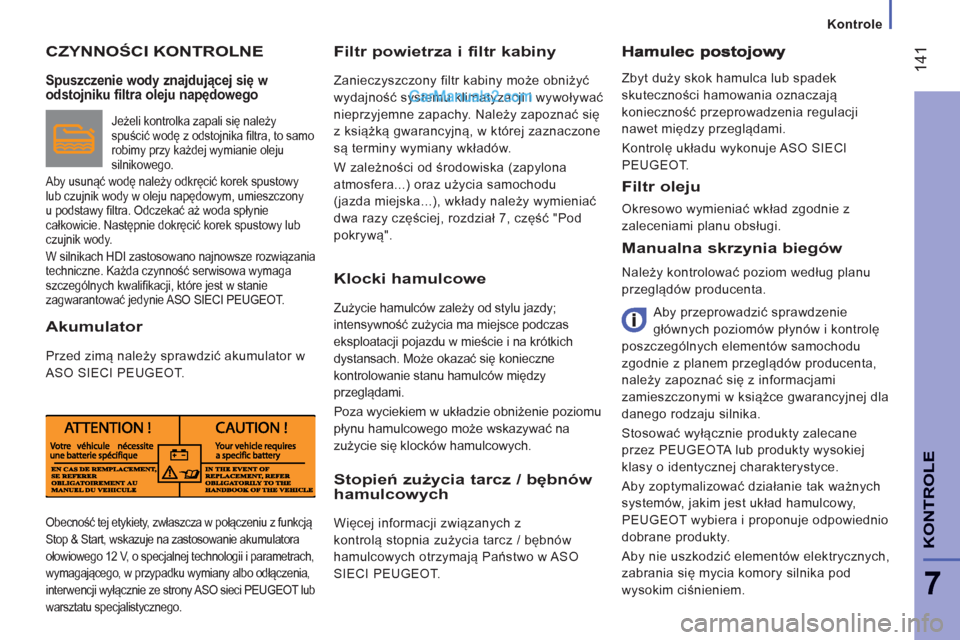

CZYNNOŚCI KONTROLNE
Filtr powietrza i filtr kabiny

Zanieczyszczony filtr kabiny może obniżyć
wydajność systemu klimatyzacji i wywoływać
nieprzyjemne zapachy. Należy zapoznać się
z książką gwarancyjną, w której zaznaczone
są terminy wymiany wkładów.
W zależności od środowiska (zapylona
atmosfera...) oraz użycia samochodu
(jazda miejska...), wkłady należy wymieniać
dwa razy częściej, rozdział 7, część "Pod
pokrywą".
Manualna skrzynia biegów

Należy kontrolować poziom według planu
przeglądów producenta.
Aby przeprowadzić sprawdzenie
głównych poziomów płynów i kontrolę
poszczególnych elementów samochodu
zgodnie z planem przeglądów producenta,
należy zapoznać się z informacjami
zamieszczonymi w książce gwarancyjnej dla
danego rodzaju silnika.
Stosować wyłącznie produkty zalecane
przez PEUGEOTA lub produkty wysokiej
klasy o identycznej charakterystyce.
Aby zoptymalizować działanie tak ważnych
systemów, jakim jest układ hamulcowy,
PEUGEOT wybiera i proponuje odpowiednio
dobrane produkty.
Aby nie uszkodzić elementów elektrycznych,
zabrania się mycia komory silnika pod
wysokim ciśnieniem.

Zbyt duży skok hamulca lub spadek
skuteczności hamowania oznaczają
konieczność przeprowadzenia regulacji
nawet między przeglądami.
Kontrolę układu wykonuje ASO SIECI
PEUGEOT. Spuszczenie wody znajdującej się wodstojniku filtra oleju napędowego

Jeżeli kontrolka zapali się należy
spuścić wodę z odstojnika filtra, to samo
robimy przy każdej wymianie oleju
silnikowego.
Aby usunąć wodę należy odkręcić korek spustowy
lub czujnik wody w oleju napędowym, umieszczony
u podstawy filtra. Odczekać aż woda spłynie
całkowicie. Następnie dokręcić korek spustowy lub
czujnik wody.
W silnikach HDI zastosowano najnowsze rozwiązania
techniczne. Każda czynność serwisowa wymaga
szczególnych kwalifikacji, które jest w stanie
zagwarantować jedynie ASO SIECI PEUGEOT.
Akumulator

Przed zimą należy sprawdzić akumulator w
ASO SIECI PEUGEOT.


Klocki hamulcowe

Zużycie hamulców zależy od stylu jazdy;
intensywność zużycia ma miejsce podczas
eksploatacji pojazdu w mieście i na krótkich
dystansach. Może okazać się konieczne
kontrolowanie stanu hamulców między
przeglądami.

Poza wyciekiem w układzie obniżenie poziomu
płynu hamulcowego może wskazywać na
zużycie się klocków hamulcowych.


Stopień zużycia tarcz / bębnów
hamulcowych
Więcej informacji związanych z
kontrolą stopnia zużycia tarcz / bębnów
hamulcowych otrzymają Państwo w ASO
SIECI PEUGEOT.
Filtr oleju

Okresowo wymieniać wkład zgodnie z
zaleceniami planu obsługi.

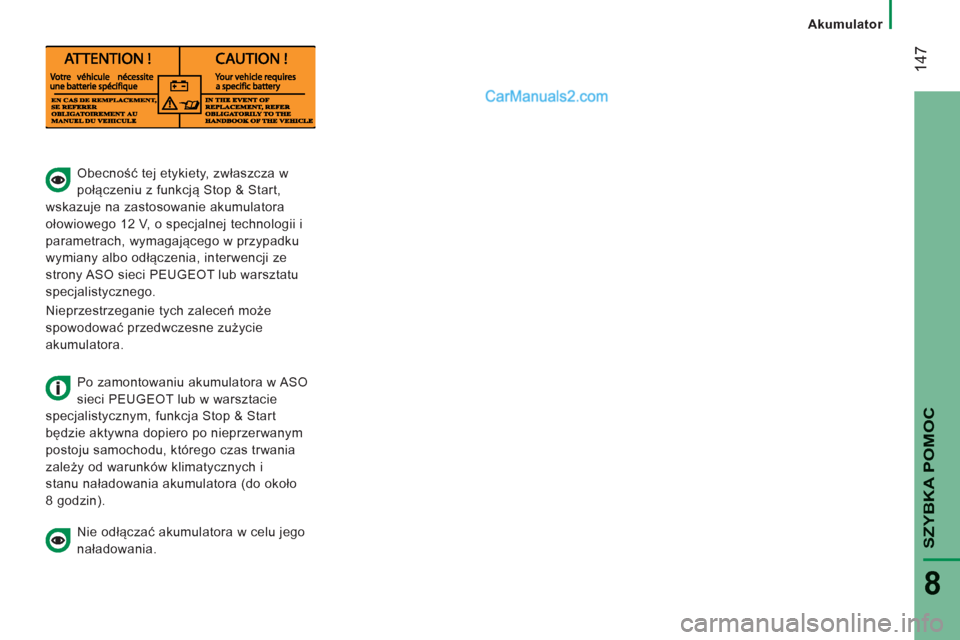

Obecność tej etykiety, zwłaszcza w połączeniu z funkcją
Stop & Start, wskazuje na zastosowanie akumulatora
ołowiowego 12 V, o specjalnej technologii i parametrach,
wymagającego, w przypadku wymiany albo odłączenia,
interwencji wyłącznie ze strony ASO sieci PEUGEOT lub
warsztatu specjalistycznego.

142


Kontrole

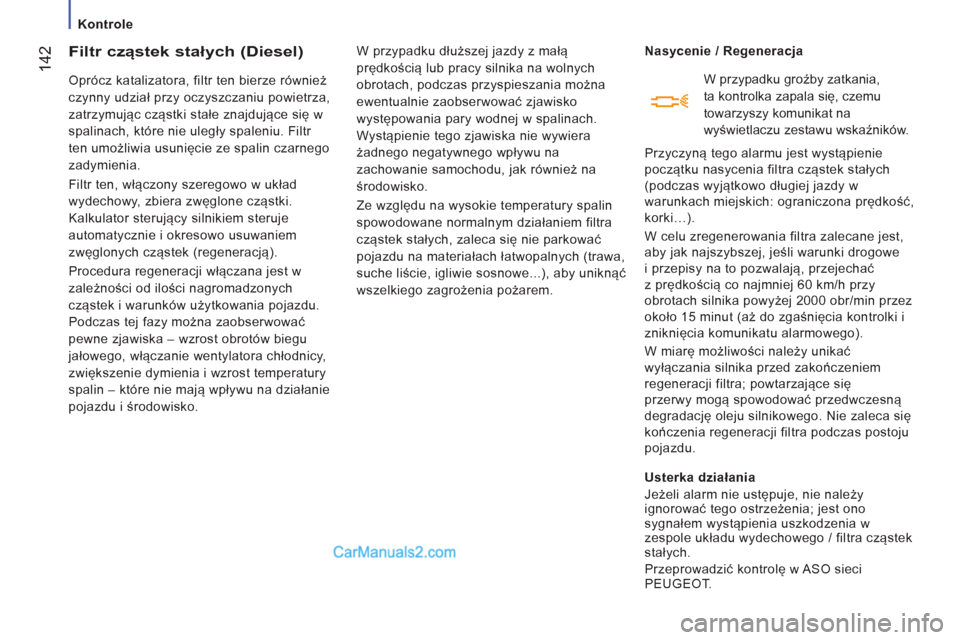

Filtr cząstek stałych (Diesel)

Oprócz katalizatora, filtr ten bierze również
czynny udział przy oczyszczaniu powietrza,
zatrzymując cząstki stałe znajdujące się w
spalinach, które nie uległy spaleniu. Filtr
ten umożliwia usunięcie ze spalin czarnego
zadymienia.
Filtr ten, włączony szeregowo w układ
wydechowy, zbiera zwęglone cząstki.
Kalkulator sterujący silnikiem steruje
automatycznie i okresowo usuwaniem
zwęglonych cząstek (regeneracją).
Procedura regeneracji włączana jest w
zależności od ilości nagromadzonych
cząstek i warunków użytkowania pojazdu.
Podczas tej fazy można zaobserwować
pewne zjawiska – wzrost obrotów biegu
jałowego, włączanie wentylatora chłodnicy,
zwiększenie dymienia i wzrost temperatury
spalin – które nie mają wpływu na działanie
pojazdu i środowisko. W przypadku dłuższej jazdy z małą
prędkością lub pracy silnika na wolnych
obrotach, podczas przyspieszania można
ewentualnie zaobserwować zjawisko
występowania pary wodnej w spalinach.
Wystąpienie tego zjawiska nie wywiera
żadnego negatywnego wpływu na
zachowanie samochodu, jak również na
środowisko.
Ze względu na wysokie temperatury spalin
spowodowane normalnym działaniem filtra
cząstek stałych, zaleca się nie parkować
pojazdu na materiałach łatwopalnych (trawa,
suche liście, igliwie sosnowe...), aby uniknąć
wszelkiego zagrożenia pożarem.
Nasycenie / Regeneracja

Usterka działania
Jeżeli alarm nie ustępuje, nie należy
ignorować tego ostrzeżenia; jest ono
sygnałem wystąpienia uszkodzenia w
zespole układu wydechowego / filtra cząstek
stałych.
Przeprowadzić kontrolę w ASO sieci
PEUGEOT.
Przyczyną tego alarmu jest wystąpienie
pocz
ątku nasycenia filtra cząstek stałych
(podczas wyjątkowo długiej jazdy w
warunkach miejskich: ograniczona prędkość,
korki…).
W celu zregenerowania filtra zalecane jest,
aby jak najszybszej, jeśli warunki drogowe
i przepisy na to pozwalają, przejechać
z prędkością co najmniej 60 km/h przy
obrotach silnika powyżej 2000 obr/min przez
około 15 minut (aż do zgaśnięcia kontrolki i
zniknięcia komunikatu alarmowego).
W miarę możliwości należy unikać
wyłączania silnika przed zakończeniem
regeneracji filtra; powtarzające się
przerwy mogą spowodować przedwczesną
degradację oleju silnikowego. Nie zaleca się
kończenia regeneracji filtra podczas postoju
pojazdu. W przypadku groźby zatkania,
ta kontrolka zapala się, czemu
towarzyszy komunikat na
wyświetlaczu zestawu wskaźników.

14
3
7
KONTROL
E

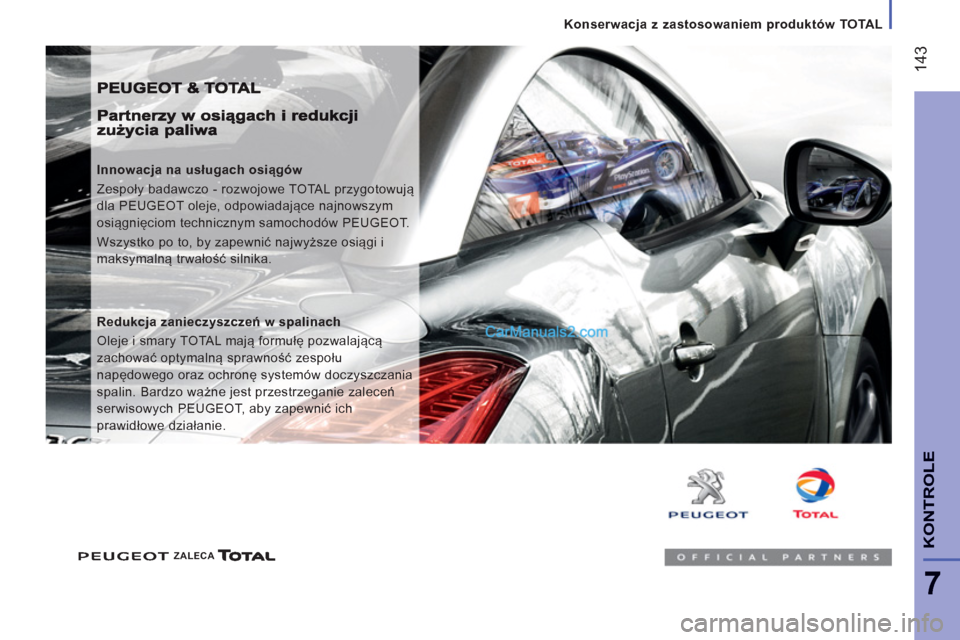

Konserwacja z zastosowaniem produktów TOTAL

Innowacja na usługach osiągów
Zespoły badawczo - rozwojowe TOTAL przygotowują
dla PEUGEOT oleje, odpowiadające najnowszym
osiągnięciom technicznym samochodów PEUGEOT.
Wszystko po to, by zapewnić najwyższe osiągi i
maksymalną trwałość silnika.

Redukcja zanieczyszczeń w spalinach
Oleje i smary TOTAL mają formułę pozwalającą
zachować optymalną sprawność zespołu
napędowego oraz ochronę systemów doczyszczania
spalin. Bardzo ważne jest przestrzeganie zaleceń
serwisowych PEUGEOT, aby zapewnić ich
prawidłowe działanie.



ZALECA

144

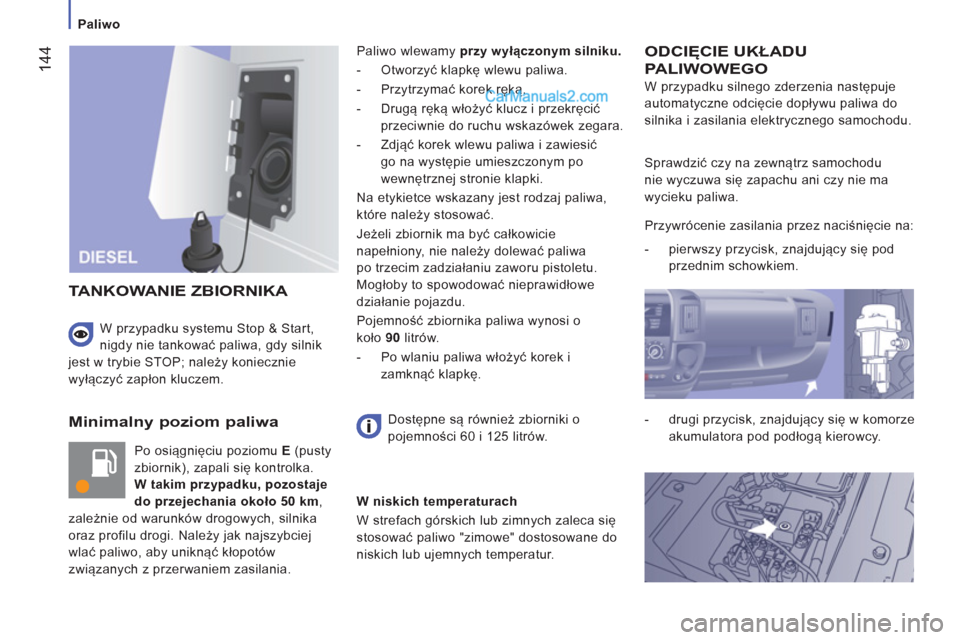

Paliwo


Minimalny poziom paliwa

Po osiągnięciu poziomu E
(pusty
zbiornik), zapali się kontrolka.
W takim przypadku, pozostaje
do przejechania około 50 km
,
zależnie od warunków drogowych, silnika
oraz profilu drogi. Należy jak najszybciej
wlać paliwo, aby uniknąć kłopotów
związanych z przerwaniem zasilania. Paliwo wlewamy przy wyłączonym silniku.


- Otworzyć klapkę wlewu paliwa.

- Przytrzymać korek ręką.

- Drugą ręką włożyć klucz i przekręcić
przeciwnie do ruchu wskazówek zegara.

- Zdjąć korek wlewu paliwa i zawiesić
go na występie umieszczonym po
wewnętrznej stronie klapki.
Na etykietce wskazany jest rodzaj paliwa,
które należy stosować.
Jeżeli zbiornik ma być
całkowicie
napełniony, nie należy dolewać paliwa
po trzecim zadziałaniu zaworu pistoletu.
Mogłoby to spowodować nieprawidłowe
działanie pojazdu.
Pojemność zbiornika paliwa wynosi o
koło 90 litrów.


- Po wlaniu paliwa włożyć korek i
zamknąć klapkę.

ODCIĘCIE UKŁADU
PALIWOWEGO

W przypadku silnego zderzenia następuje
automatyczne odcięcie dopływu paliwa do
silnika i zasilania elektrycznego samochodu.
TANKOWANIE ZBIORNIKA

Dostępne są również zbiorniki o
pojemności 60 i 125 litrów. Sprawdzić czy na zewnątrz samochodu
nie wyczuwa się zapachu ani czy nie ma
wycieku paliwa.
Przywrócenie zasilania przez naciśnięcie na:


- pierwszy przycisk, znajdujący się pod
przednim schowkiem.

- drugi przycisk, znajdujący się w komorze
akumulatora pod podłogą kierowcy.


W niskich temperaturach
W strefach górskich lub zimnych zaleca się
stosować paliwo "zimowe" dostosowane do
niskich lub ujemnych temperatur.





W przypadku systemu Stop & Start,
nigdy nie tankować paliwa, gdy silnik
jest w trybie STOP; należy koniecznie
wyłączyć zapłon kluczem.

14
5
SZYBKA POMO
C
8



A.

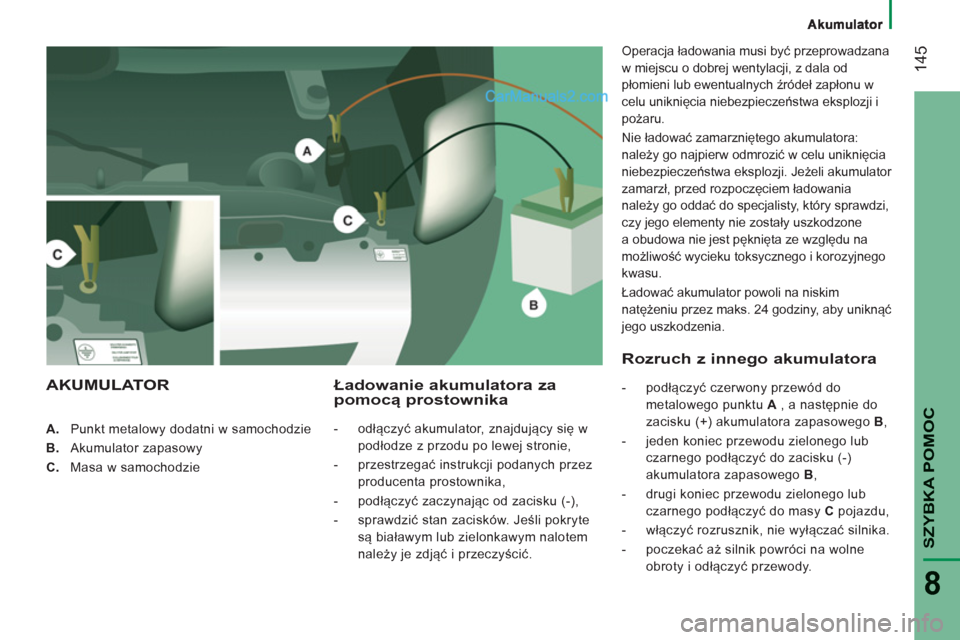

Punkt metalowy dodatni w samochodzie

B.
Akumulator zapasowy

C.
Masa w samochodzie


Ładowanie akumulatora zapomocą prostownika



- odłączyć akumulator, znajdujący się w
podłodze z przodu po lewej stronie,

- przestrzegać instrukcji podanych przez
producenta prostownika,

- podłączyć zaczynając od zacisku (-),

- sprawdzić stan zacisków. Jeśli pokryte
są białawym lub zielonkawym nalotem
należy je zdjąć i przeczyścić.
Operacja ładowania musi być przeprowadzana
w miejscu o dobrej wentylacji, z dala od
płomieni lub ewentualnych źródeł zapłonu w
celu uniknięcia niebezpieczeństwa eksplozji i
pożaru.
Nie ładować zamarzniętego akumulatora:
należy go najpierw odmrozić w celu uniknięcia
niebezpieczeństwa eksplozji. Jeżeli akumulator
zamarzł, przed rozpoczęciem ładowania
nale
ży go oddać do specjalisty, który sprawdzi,
czy jego elementy nie zostały uszkodzone
a obudowa nie jest pęknięta ze względu na
możliwość wycieku toksycznego i korozyjnego
kwasu.
Ładować akumulator powoli na niskim
natężeniu przez maks. 24 godziny, aby uniknąć
jego uszkodzenia.


AKUMULATOR
Rozruch z innego akumulatora



- podłączyć czerwony przewód do
metalowego punktu A
, a następnie do
zacisku (+) akumulatora zapasowego B
,

- jeden koniec przewodu zielonego lub
czarnego podłączyć do zacisku (-)
akumulatora zapasowego B
,

- drugi koniec przewodu zielonego lub
czarnego podłączyć do masy C
pojazdu,

- włączyć rozrusznik, nie wyłączać silnika.

- poczekać aż silnik powróci na wolne
obroty i odłączyć przewody.

14
6
Akumulatory zawierają substancje
szkodliwe, takie jak kwas siarkowy
oraz ołów. Substancje te podlegają utylizacji
według obowiązujących przepisów i nie
można ich wyrzucać z odpadami domowymi.
Zużyte baterie i akumulatory należy oddać
do punktu utylizacji.
W przypadku postoju samochodu przez
okres dłuższy niż jeden miesiąc zaleca
się odłączyć zacisk (-) akumulatora.
Opis procedury ładowania akumulatora ma
charakter orientacyjny.

Przed przystąpieniem do odłączenia
akumulatora, po wyłączeniu zapłonu należy
odczekać 2 minuty.
Nie zdejmować klem podczas pracy silnika.
Nie ładować akumulatora bez
wcześniejszego odłączenia obydwu klem.
Przed odłączeniem akumulatora należy
zamknąć szyby i drzwi.
Po podłączeniu akumulatora należ
y
włączyć zapłon i odczekać 1 minutę
przed włączeniem rozrusznika, jest to
czas niezbędny do inicjalizacji systemów
elektronicznych. W razie wystąpienia
jakichkolwiek problemów należy
skontaktować się z ASO PEUGEOT.
W przypadku podłączania akumulatora po
długim okresie może okazać się konieczna
inicjalizacja następujących funkcji:


- parametry wyświetlacza (data, godzina,
język, jednostka długości i temperatury),

- stacje radioodtwarzacza,

- centralny zamek.
Niektóre nastawy są kasowane i należy
je ponownie skonfigurować, w tym celu
prosimy skontaktować się z ASO SIECI
PEUGEOT.
Jeżeli samochód wyposażony jest w
chronotachograf lub alarm, zaleca się
odłączyć zacisk (-) akumulatora (znajdujący
się pod pod
łogą, po lewej stronie kabiny), w
przypadku postoju przekraczającego 5 dni.

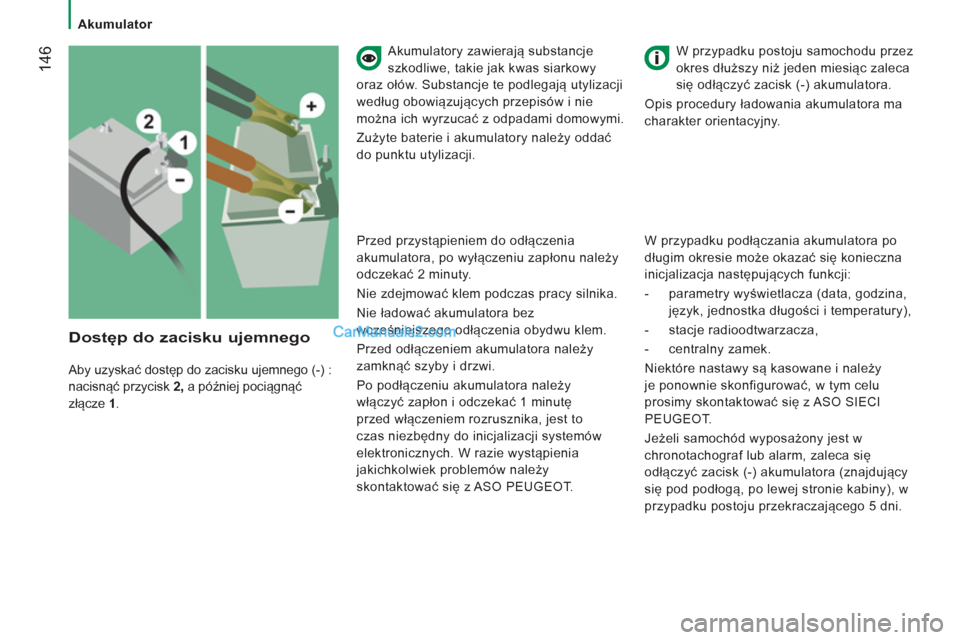

Aby uzyskać dostęp do zacisku ujemnego (-) :
nacisnąć przycisk 2,
a później pociągnąć
złącze 1
.



Dostęp do zacisku ujemnego



Akumulator

14
7
SZYBKA POMO
C
8





Obecność tej etykiety, zwłaszcza w
połączeniu z funkcją Stop & Start,
wskazuje na zastosowanie akumulatora
ołowiowego 12 V, o specjalnej technologii i
parametrach, wymagającego w przypadku
wymiany albo odłączenia, interwencji ze
strony ASO sieci PEUGEOT lub warsztatu
specjalistycznego.
Nieprzestrzeganie tych zaleceń może
spowodować przedwczesne zużycie
akumulatora.

Po zamontowaniu akumulatora w ASO
sieci PEUGEOT lub w warsztacie
specjalistycznym, funkcja Stop & Start
będzie aktywna dopiero po nieprzerwanym
postoju samochodu, którego czas trwania
zależy od warunków klimatycznych i
stanu naładowania akumulatora (do około
8 godzin).

Nie odłączać akumulatora w celu jego
naładowania.
Akumulator

14
8

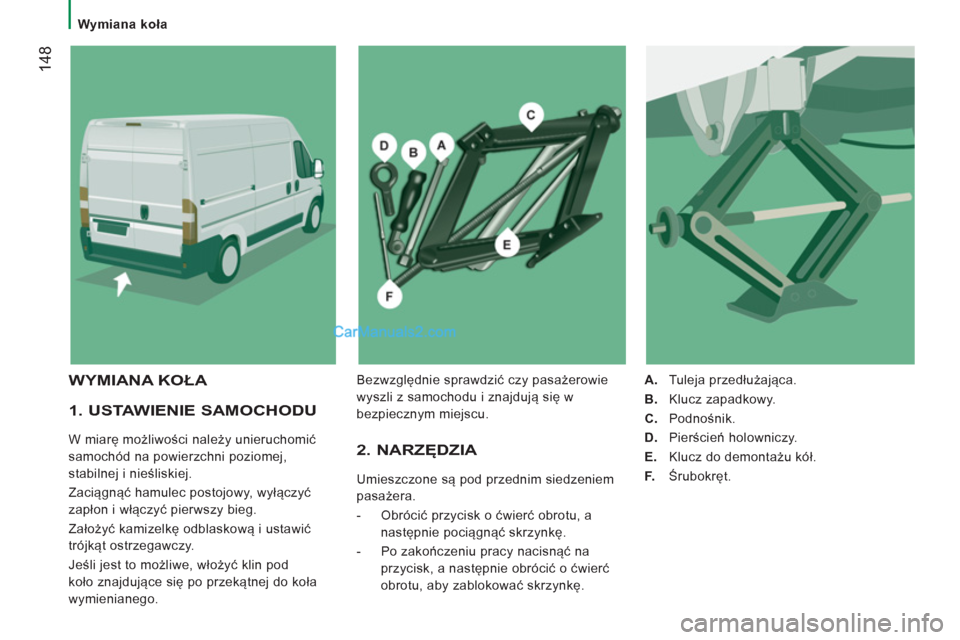

Wymiana koła



1. USTAWIENIE SAMOCHODU

W miarę możliwości należy unieruchomić
samochód na powierzchni poziomej,
stabilnej i nieśliskiej.
Zaciągnąć hamulec postojowy, wyłączyć
zapłon i włączyć pierwszy bieg.
Założyć kamizelkę odblaskową i ustawić
trójkąt ostrzegawczy.
Jeśli jest to możliwe, włożyć klin pod
koło znajdujące się po przekątnej do koła
wymienianego. 2. NARZĘDZIA
Umieszczone są pod przednim siedzeniem
pasażera.


- Obrócić przycisk o ćwierć obrotu, a
następnie pociągnąć skrzynkę.

- Po zakończeniu pracy nacisnąć na
przycisk, a następnie obrócić o ćwierć
obrotu, aby zablokować skrzynkę.

A.
Tuleja przedłużająca.

B.
Klucz zapadkowy.

C.
Podnośnik.

D.
Pierścień holowniczy.

E.
Klucz do demontażu kół.

F.
Śrubokręt.


WYMIANA KOŁA
Bezwzględnie sprawdzić czy pasażerowie
wyszli z samochodu i znajdują się w
bezpiecznym miejscu.
