Peugeot Boxer 2014 Betriebsanleitung (in German)

1
AUF EINEN BLICK
9
Bildübersicht
Sicherheitsgurte 102-103
Airbags 105-107
Deaktivierung des
Beifahrer-Front-Airbags 106, 109
Feststellbremse, Handbremse 95
Vordersitze, Einstellungen 69-70
Sitz mit variabler Federung 70
Sitzbank mit 2 Plätzen 71
Werkzeug, Wagenheber 75, 145
Kindersitze 108-111, 114-115
Rückspiegel
82
Warnung bei nicht beabsichtigtem Spurwechsel 101 Deckenleuchte Führerhaus 78-79, 141
Austausch der
Glühlampe Deckenleuchte 141
Deckenleuchten 78-79, 141
12V-Anschluss 77 Batterie (+), aufl aden, starten 131-133
Massepunkt (-)
123, 131
Sicherungen, rechte Seite 134, 136

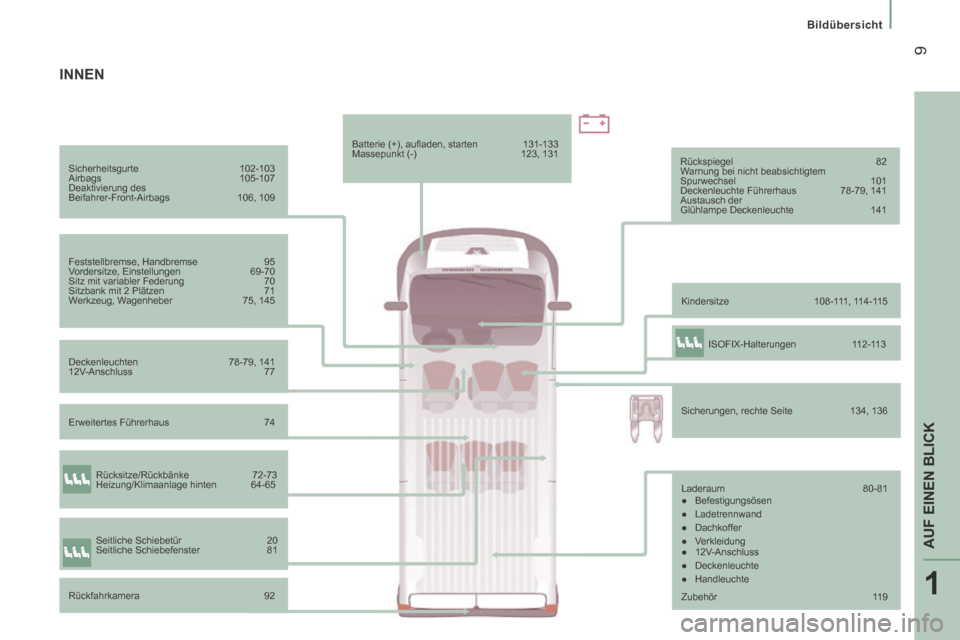

INNEN
Laderaum 80-81
● Befestigungsösen
● Ladetrennwand
● Dachkoffer
● Verkleidung
● 12V-Anschluss
● Deckenleuchte
● Handleuchte
Rücksitze/Rückbänke
72-73
Heizung/Klimaanlage hinten 64-65
Rückfahrkamera 92
Seitliche Schiebetür
20
Seitliche Schiebefenster 81 ISOFIX-Halterungen
112-113
Erweitertes Führerhaus 74
Zubehör 119

10

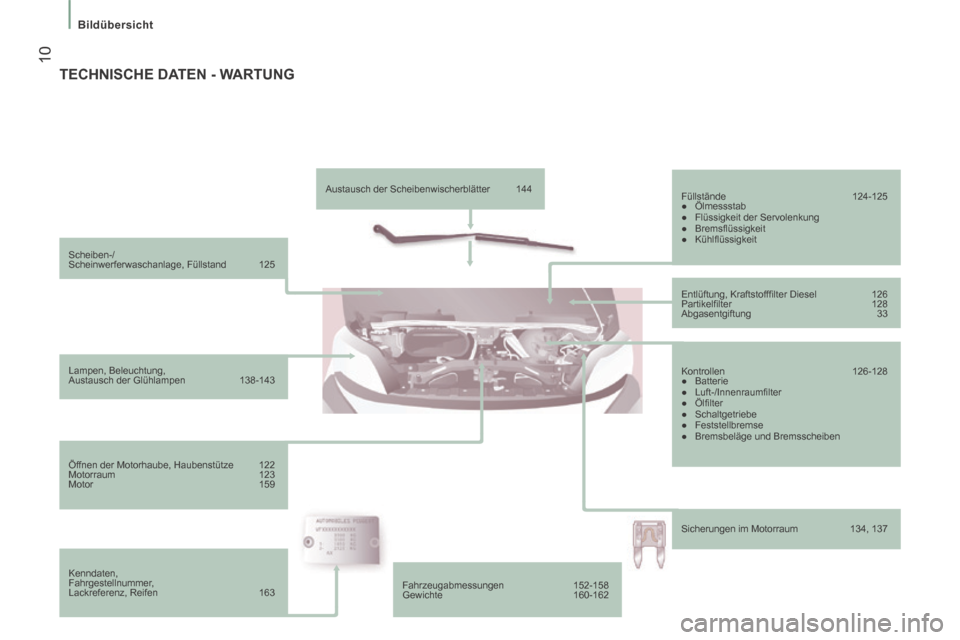

Bildübersicht
Scheiben-/
Scheinwerferwaschanlage, Füllstand 125
Lampen, Beleuchtung,
Austausch der Glühlampen 138-143
Öffnen der Motorhaube, Haubenstütze 122
Motorraum 123
Motor 159
Kenndaten,
Fahrgestellnummer,
Lackreferenz, Reifen 163 Austausch der Scheibenwischerblätter 144
Füllstände 124-125
● Ölmessstab
● Flüssigkeit der Servolenkung
● Bremsfl üssigkeit
● Kühlfl üssigkeit
Entlüftung, Kraftstofffi lter Diesel 126
Partikelfi lter 128
Abgasentgiftung 33
Kontrollen 126-128
● Batterie
● Luft-/Innenraumfi lter
● Ölfi lter
● Schaltgetriebe
● Feststellbremse
● Bremsbeläge und Bremsscheiben
Sicherungen im Motorraum 134, 137
TECHNISCHE DATEN - WARTUNG
Fahrzeugabmessungen 152-158
Gewichte 160-162

1
AUF EINEN BLICK
11
Fahrzeug und Umwelt

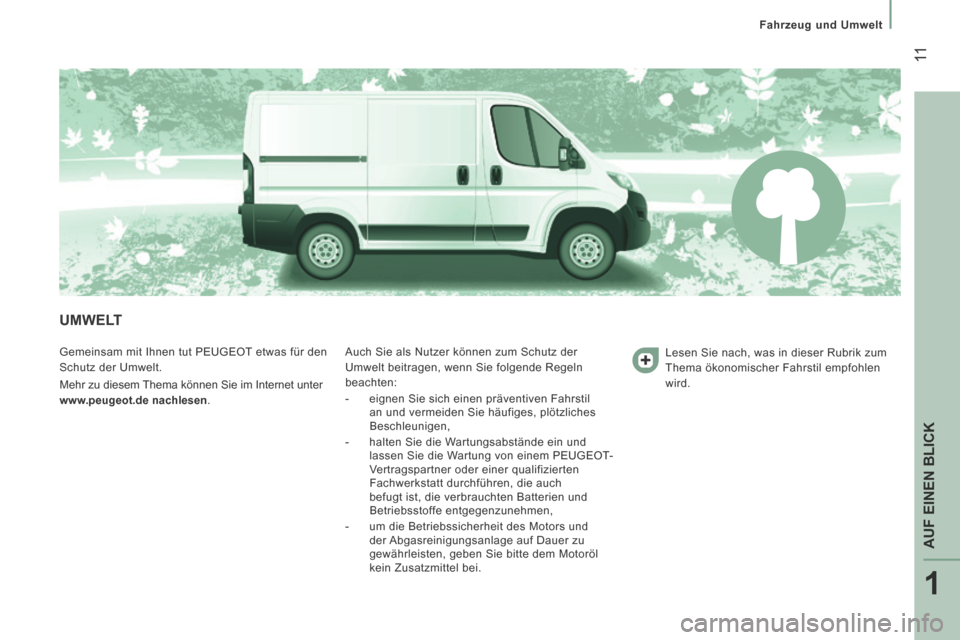

UMWELT
Gemeinsam mit Ihnen tut PEUGEOT etwas für den
Schutz der Umwelt.
Mehr zu diesem Thema können Sie im Internet unter
www.peugeot.de nachlesen. Auch Sie als Nutzer können zum Schutz der
Umwelt beitragen, wenn Sie folgende Regeln
beachten:
- eignen Sie sich einen präventiven Fahrstil
an und vermeiden Sie häufiges, plötzliches
Beschleunigen,
- halten Sie die Wartungsabstände ein und lassen Sie die Wartung von einem PEUGEOT-
Vertragspartner oder einer qualifizierten
Fachwerkstatt durchführen, die auch
befugt ist, die verbrauchten Batterien und
Betriebsstoffe entgegenzunehmen,
- um die Betriebssicherheit des Motors und der Abgasreinigungsanlage auf Dauer zu
gewährleisten, geben Sie bitte dem Motoröl
kein Zusatzmittel bei. Lesen Sie nach, was in dieser Rubrik zum
Thema ökonomischer Fahrstil empfohlen
wird.

12

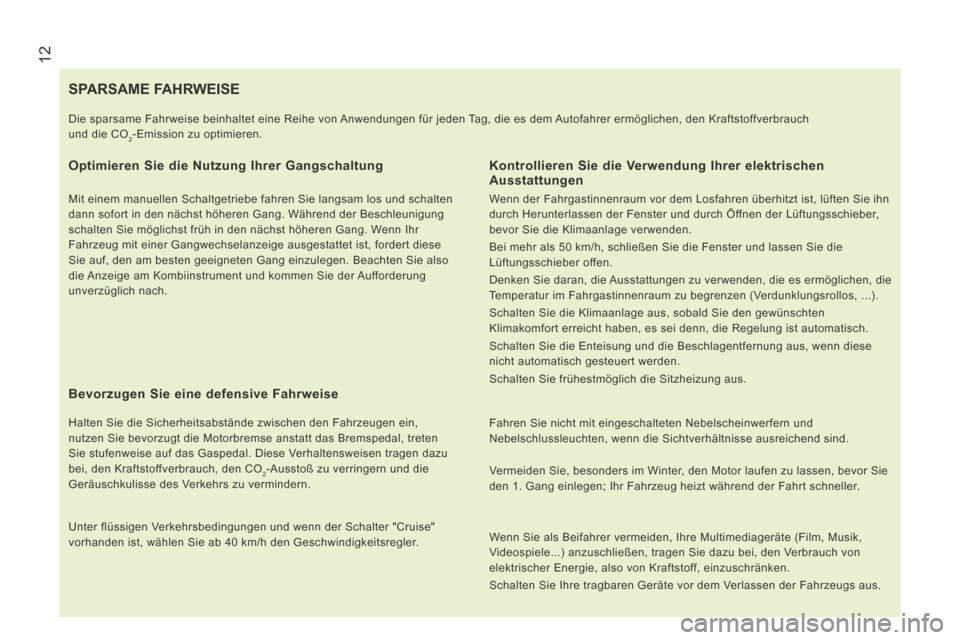

SPARSAME FAHRWEISE
Optimieren Sie die Nutzung Ihrer Gangschaltung
Mit einem manuellen Schaltgetriebe fahren Sie langsam los und schalten
dann sofort in den nächst höheren Gang. Während der Beschleunig\
ung
schalten Sie möglichst früh in den nächst höheren Gang. Wenn Ihr
Fahrzeug mit einer Gangwechselanzeige ausgestattet ist, fordert diese
Sie auf, den am besten geeigneten Gang einzulegen. Beachten Sie also
die Anzeige am Kombiinstrument und kommen Sie der Aufforderung
unverzüglich nach.
Bevorzugen Sie eine defensive Fahrweise
Halten Sie die Sicherheitsabstände zwischen den Fahrzeugen ein,
nutzen Sie bevorzugt die Motorbremse anstatt das Bremspedal, treten
Sie stufenweise auf das Gaspedal. Diese Verhaltensweisen tragen dazu
bei, den Kraftstoffverbrauch, den CO
2-Ausstoß zu verringern und die
Geräuschkulisse des Verkehrs zu vermindern.
Unter flüssigen Verkehrsbedingungen und wenn der Schalter "Cruise"
vorhanden ist, wählen Sie ab 40 km/h den Geschwindigkeitsregler.
Kontrollieren Sie die Verwendung Ihrer elektrischen Ausstattungen
Wenn der Fahrgastinnenraum vor dem Losfahren überhitzt ist, lüften \
Sie ihn
durch Herunterlassen der Fenster und durch Öffnen der Lüftungsschieber,
bevor Sie die Klimaanlage verwenden.
Bei mehr als 50 km/h, schließen Sie die Fenster und lassen Sie die
Lüftungsschieber offen.
Denken Sie daran, die Ausstattungen zu verwenden, die es ermöglichen, die
Temperatur im Fahrgastinnenraum zu begrenzen (Verdunklungsrollos, ...).
Schalten Sie die Klimaanlage aus, sobald Sie den gewünschten
Klimakomfort erreicht haben, es sei denn, die Regelung ist automatisch.
Schalten Sie die Enteisung und die Beschlagentfernung aus, wenn diese
nicht automatisch gesteuert werden.
Schalten Sie frühestmöglich die Sitzheizung aus.
Fahren Sie nicht mit eingeschalteten Nebelscheinwerfern und
Nebelschlussleuchten, wenn die Sichtverhältnisse ausreichend sind.
Die sparsame Fahrweise beinhaltet eine Reihe von Anwendungen für jeden Tag, die es dem Autofahrer ermöglichen, den Kraftstoffverbrauch
und die CO
2-Emission zu optimieren.
Vermeiden Sie, besonders im Winter, den Motor laufen zu lassen, bevor Sie
den 1. Gang einlegen; Ihr Fahrzeug heizt während der Fahrt schneller.
Wenn Sie als Beifahrer vermeiden, Ihre Multimediageräte (Film, Musik,\

Videospiele...) anzuschließen, tragen Sie dazu bei, den Verbrauch von
elektrischer Energie, also von Kraftstoff, einzuschränken.
Schalten Sie Ihre tragbaren Geräte vor dem Verlassen der Fahrzeugs aus.

13
1
AUF EINEN BLICK

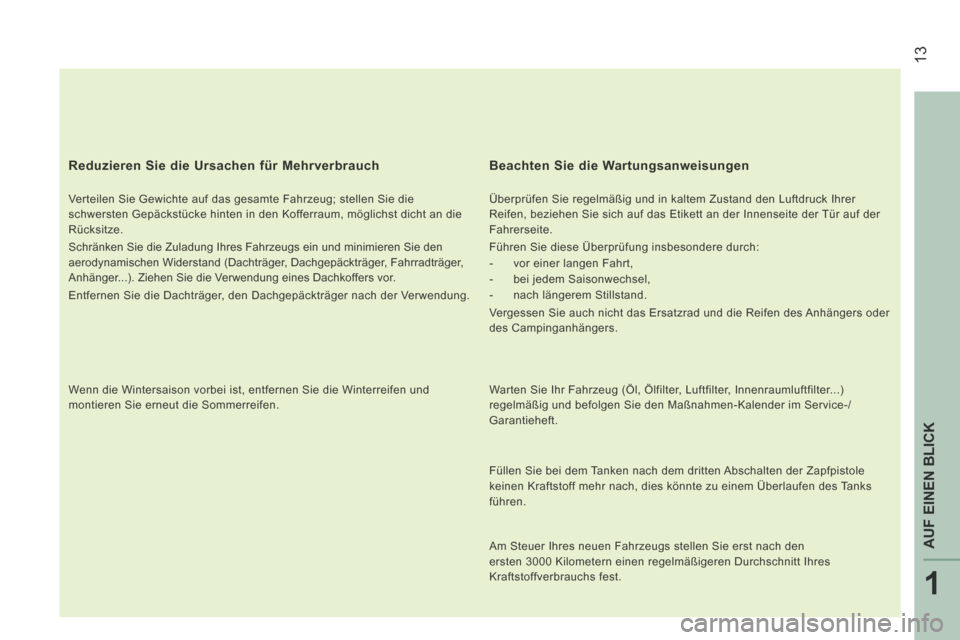

Reduzieren Sie die Ursachen für Mehrverbrauch
Verteilen Sie Gewichte auf das gesamte Fahrzeug; stellen Sie die
schwersten Gepäckstücke hinten in den Kofferraum, möglichst dicht an die
Rücksitze.
Schränken Sie die Zuladung Ihres Fahrzeugs ein und minimieren Sie den\

aerodynamischen Widerstand (Dachträger, Dachgepäckträger, Fahrradträger,
Anhänger...). Ziehen Sie die Verwendung eines Dachkoffers vor.
Entfernen Sie die Dachträger, den Dachgepäckträger nach der Verwendung.
Wenn die Wintersaison vorbei ist, entfernen Sie die Winterreifen und
montieren Sie erneut die Sommerreifen.
Beachten Sie die Wartungsanweisungen
Überprüfen Sie regelmäßig und in kaltem Zustand den Luftdruc\
k Ihrer
Reifen, beziehen Sie sich auf das Etikett an der Innenseite der Tür auf der
Fahrerseite.
Führen Sie diese Überprüfung insbesondere durch:
- vor einer langen Fahrt,
- bei jedem Saisonwechsel,
- nach längerem Stillstand.
Vergessen Sie auch nicht das Ersatzrad und die Reifen des Anhängers oder
des Campinganhängers.
Warten Sie Ihr Fahrzeug (Öl, Ölfilter, Luftfilter, Innenraumluftfilter...)
regelmäßig und befolgen Sie den Maßnahmen-Kalender im Service-/\
Garantieheft.
Füllen Sie bei dem Tanken nach dem dritten Abschalten der Zapfpistole
keinen Kraftstoff mehr nach, dies könnte zu einem Überlaufen des Tanks
führen.
Am Steuer Ihres neuen Fahrzeugs stellen Sie erst nach den
ersten 3000 Kilometern einen regelmäßigeren Durchschnitt Ihres
Kraftstoffverbrauchs fest.

14
Öffnen/Schließen

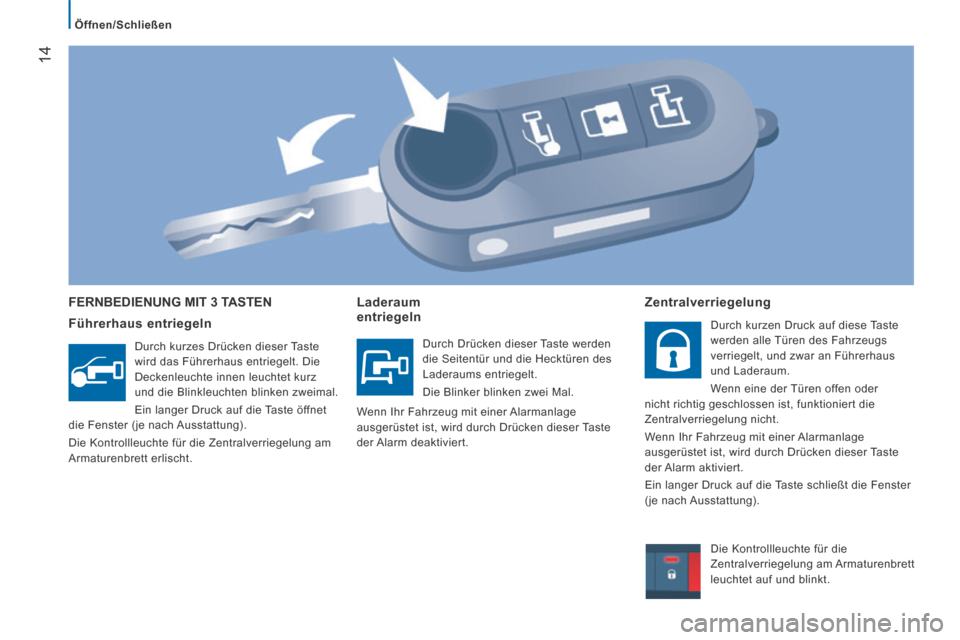

FERNBEDIENUNG MIT 3 TASTEN
Führerhaus entriegeln
Durch kurzes Drücken dieser Taste
wird das Führerhaus entriegelt. Die
Deckenleuchte innen leuchtet kurz
und die Blinkleuchten blinken zweimal.
Ein langer Druck auf die Taste öffnet
die Fenster (je nach Ausstattung).
Die Kontrollleuchte für die Zentralverriegelung am
Armaturenbrett erlischt.
Laderaum entriegeln
Durch Drücken dieser Taste werden
die Seitentür und die Hecktüren des
Laderaums entriegelt.
Die Blinker blinken zwei Mal.
Wenn Ihr Fahrzeug mit einer Alarmanlage
ausgerüstet ist, wird durch Drücken dieser Taste
der Alarm deaktiviert.
Zentralverriegelung
Durch kurzen Druck auf diese Taste
werden alle Türen des Fahrzeugs
verriegelt, und zwar an Führerhaus
und Laderaum.
Wenn eine der Türen offen oder
nicht richtig geschlossen ist, funktioniert die
Zentralverriegelung nicht.
Wenn Ihr Fahrzeug mit einer Alarmanlage
ausgerüstet ist, wird durch Drücken dieser Taste
der Alarm aktiviert.
Ein langer Druck auf die Taste schließt die Fenster
(je nach Ausstattung).

Die Kontrollleuchte für die
Zentralverriegelung am Armaturenbrett
leuchtet auf und blinkt.

15
2
STARTBEREIT
Öffnen/Schließen

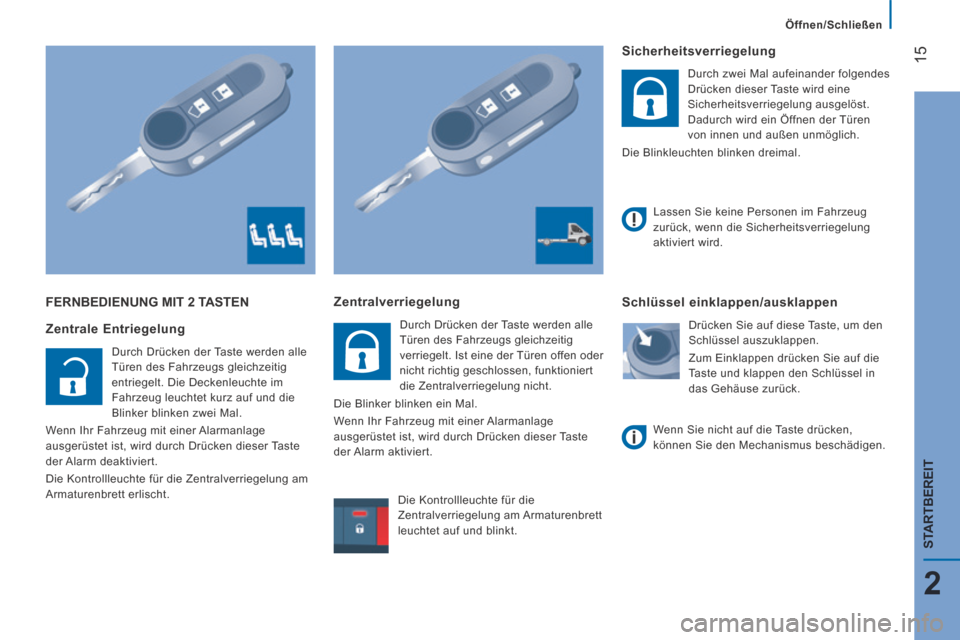

FERNBEDIENUNG MIT 2 TASTEN
Zentrale Entriegelung
Durch Drücken der Taste werden alle
Türen des Fahrzeugs gleichzeitig
entriegelt. Die Deckenleuchte im
Fahrzeug leuchtet kurz auf und die
Blinker blinken zwei Mal.
Wenn Ihr Fahrzeug mit einer Alarmanlage
ausgerüstet ist, wird durch Drücken dieser Taste
der Alarm deaktiviert.
Die Kontrollleuchte für die Zentralverriegelung am
Armaturenbrett erlischt.
Zentralverriegelung
Durch Drücken der Taste werden alle
Türen des Fahrzeugs gleichzeitig
verriegelt. Ist eine der Türen offen oder
nicht richtig geschlossen, funktioniert
die Zentralverriegelung nicht.
Die Blinker blinken ein Mal.
Wenn Ihr Fahrzeug mit einer Alarmanlage
ausgerüstet ist, wird durch Drücken dieser Taste
der Alarm aktiviert.
Die Kontrollleuchte für die
Zentralverriegelung am Armaturenbrett
leuchtet auf und blinkt.
Sicherheitsverriegelung
Durch zwei Mal aufeinander folgendes
Drücken dieser Taste wird eine
Sicherheitsverriegelung ausgelöst.
Dadurch wird ein Öffnen der Türen
von innen und außen unmöglich.
Die Blinkleuchten blinken dreimal.
Schlüssel einklappen/ausklappen
Drücken Sie auf diese Taste, um den
Schlüssel auszuklappen.
Zum Einklappen drücken Sie auf die
Taste und klappen den Schlüssel in
das Gehäuse zurück.
Lassen Sie keine Personen im Fahrzeug
zurück, wenn die Sicherheitsverriegelung
aktiviert wird.
Wenn Sie nicht auf die Taste drücken,
können Sie den Mechanismus beschädigen.

16
Öffnen/Schließen

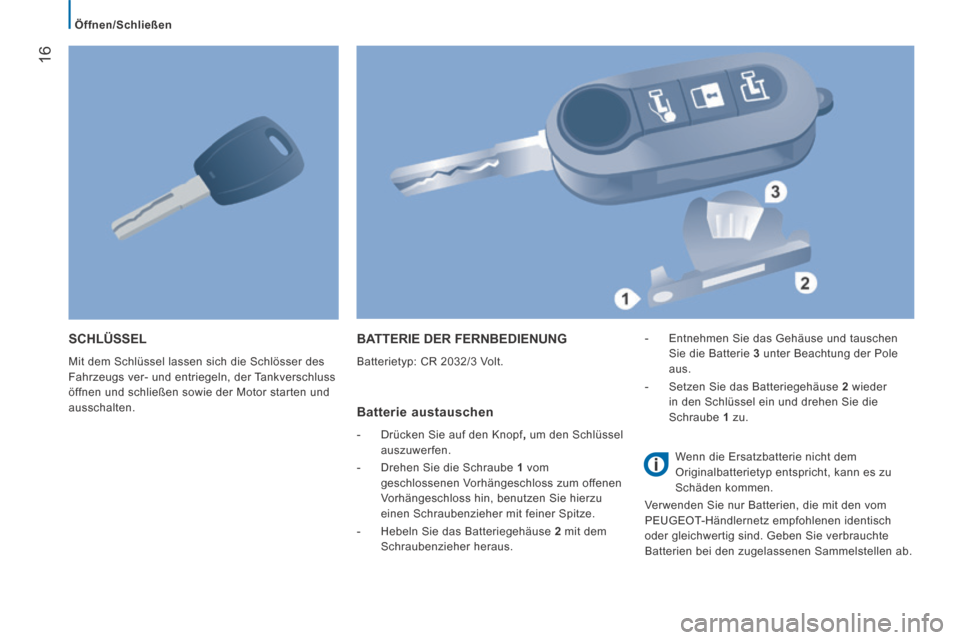

SCHLÜSSEL
Mit dem Schlüssel lassen sich die Schlösser des
Fahrzeugs ver- und entriegeln, der Tankverschluss
öffnen und schließen sowie der Motor starten und
ausschalten.
BATTERIE DER FERNBEDIENUNG
Batterietyp: CR 2032/3 Volt.
Batterie austauschen
- Drücken Sie auf den Knopf , um den Schlüssel
auszuwerfen.
- Drehen Sie die Schraube 1 vom
geschlossenen Vorhängeschloss zum offenen
Vorhängeschloss hin, benutzen Sie hierzu
einen Schraubenzieher mit feiner Spitze.
- Hebeln Sie das Batteriegehäuse 2 mit dem
Schraubenzieher heraus. - Entnehmen Sie das Gehäuse und tauschen
Sie die Batterie 3 unter Beachtung der Pole
aus.
- Setzen Sie das Batteriegehäuse 2 wieder
in den Schlüssel ein und drehen Sie die
Schraube 1 zu.
Wenn die Ersatzbatterie nicht dem
Originalbatterietyp entspricht, kann es zu
Schäden kommen.
Verwenden Sie nur Batterien, die mit den vom
PEUGEOT-Händlernetz empfohlenen identisch
oder gleichwertig sind. Geben Sie verbrauchte
Batterien bei den zugelassenen Sammelstellen ab.

17
2
STARTBEREIT
Öffnen/Schließen

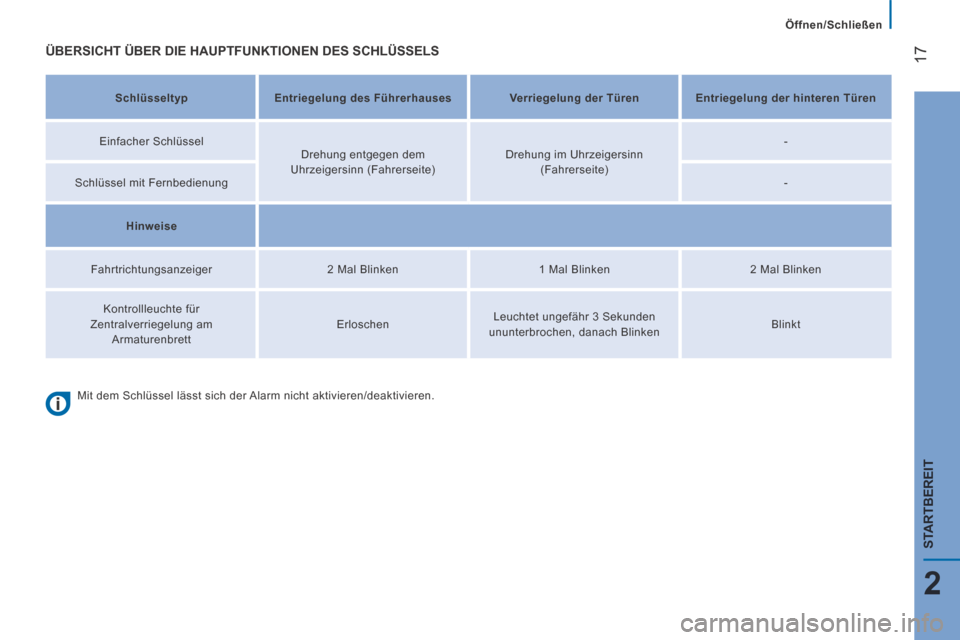

ÜBERSICHT ÜBER DIE HAUPTFUNKTIONEN DES SCHLÜSSELS
Schlüsseltyp Entriegelung des Führerhauses Verriegelung der Türen Entriegelung der hinteren Türen
Einfacher Schlüssel Drehung entgegen dem
Uhrzeigersinn (Fahrerseite) Drehung im Uhrzeigersinn
(Fahrerseite) -
Schlüssel mit Fernbedienung -
Hinweise
Fahrtrichtungsanzeiger 2 Mal Blinken 1 Mal Blinken 2 Mal Blinken
Kontrollleuchte für
Zentralverriegelung am Armaturenbrett Erloschen
Leuchtet ungefähr 3 Sekunden
ununterbrochen, danach Blinken Blinkt
Mit dem Schlüssel lässt sich der Alarm nicht aktivieren/deaktivieren.

18
Öffnen/Schließen

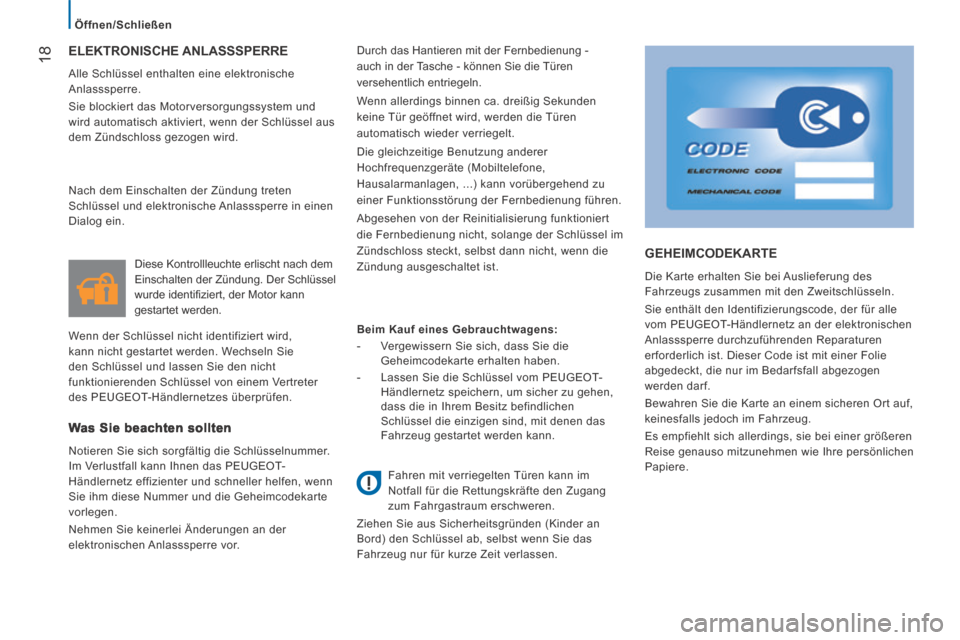

ELEKTRONISCHE ANLASSSPERRE
Alle Schlüssel enthalten eine elektronische
Anlasssperre.
Sie blockiert das Motorversorgungssystem und
wird automatisch aktiviert, wenn der Schlüssel aus
dem Zündschloss gezogen wird. Durch das Hantieren mit der Fernbedienung -
auch in der Tasche - können Sie die Türen
versehentlich entriegeln.
Wenn allerdings binnen ca. dreißig Sekunden
keine Tür geöffnet wird, werden die Türen
automatisch wieder verriegelt.
Die gleichzeitige Benutzung anderer
Hochfrequenzgeräte (Mobiltelefone,
Hausalarmanlagen, ...) kann vorübergehend zu
einer Funktionsstörung der Fernbedienung führen.
Abgesehen von der Reinitialisierung funktioniert
die Fernbedienung nicht, solange der Schlüssel im
Zündschloss steckt, selbst dann nicht, wenn die
Zündung ausgeschaltet ist.
Was Sie beachten sollten
Notieren Sie sich sorgfältig die Schlüsselnummer.
Im Verlustfall kann Ihnen das PEUGEOT-
Händlernetz effizienter und schneller helfen, wenn
Sie ihm diese Nummer und die Geheimcodekarte
vorlegen.
Nehmen Sie keinerlei Änderungen an der
elektronischen Anlasssperre vor. Diese Kontrollleuchte erlischt nach dem
Einschalten der Zündung. Der Schlüssel
wurde identifi ziert, der Motor kann
gestartet werden.
Wenn der Schlüssel nicht identifiziert wird,
kann nicht gestartet werden. Wechseln Sie
den Schlüssel und lassen Sie den nicht
funktionierenden Schlüssel von einem Vertreter
des PEUGEOT-Händlernetzes überprüfen.
Fahren mit verriegelten Türen kann im
Notfall für die Rettungskräfte den Zugang
zum Fahrgastraum erschweren.
Ziehen Sie aus Sicherheitsgründen (Kinder an
Bord) den Schlüssel ab, selbst wenn Sie das
Fahrzeug nur für kurze Zeit verlassen.
Nach dem Einschalten der Zündung treten
Schlüssel und elektronische Anlasssperre in einen
Dialog ein.
Beim Kauf eines Gebrauchtwagens:
- Vergewissern Sie sich, dass Sie die Geheimcodekarte erhalten haben.
- Lassen Sie die Schlüssel vom PEUGEOT- Händlernetz speichern, um sicher zu gehen,
dass die in Ihrem Besitz befindlichen
Schlüssel die einzigen sind, mit denen das
Fahrzeug gestartet werden kann.
GEHEIMCODEKARTE
Die Karte erhalten Sie bei Auslieferung des
Fahrzeugs zusammen mit den Zweitschlüsseln.
Sie enthält den Identifizierungscode, der für alle
vom PEUGEOT-Händlernetz an der elektronischen
Anlasssperre durchzuführenden Reparaturen
erforderlich ist. Dieser Code ist mit einer Folie
abgedeckt, die nur im Bedarfsfall abgezogen
werden darf.
Bewahren Sie die Karte an einem sicheren Ort auf,
keinesfalls jedoch im Fahrzeug.
Es empfiehlt sich allerdings, sie bei einer größeren
Reise genauso mitzunehmen wie Ihre persönlichen
Papiere.
