Page 11 of 240

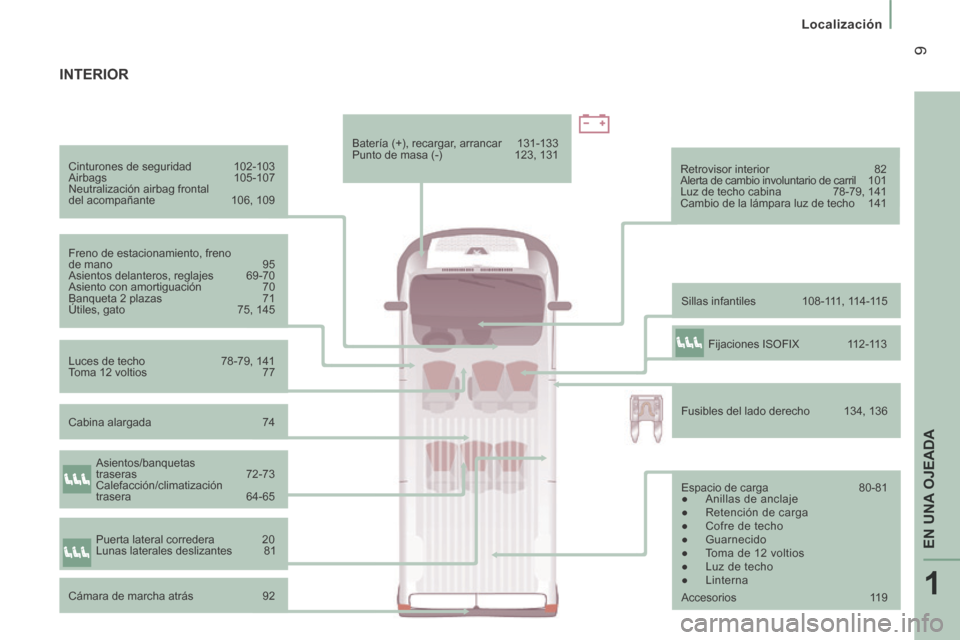

1
EN UNA OJEADA
9
Localización
Cinturones de seguridad 102-103
Airbags 105-107
Neutralización airbag frontal
del acompañante 106, 109
Freno de estacionamiento, freno
de mano 95
Asientos delanteros, reglajes 69-70
Asiento con amortiguación 70
Banqueta 2 plazas 71
Útiles, gato 75, 145 Sillas infantiles 108-111, 114-115
Retrovisor interior
82
Alerta de cambio involuntario de carril 101
Luz de techo cabina 78-79, 141
Cambio de la lámpara luz de techo 141
Luces de techo 78-79, 141
Toma 12 voltios 77 Batería (+), recargar, arrancar 131-133
Punto de masa (-)
123, 131
Fusibles del lado derecho 134, 136
INTERIOR
Espacio de carga 80-81
● Anillas de anclaje
● Retención de carga
● Cofre de techo
● Guarnecido
● Toma de 12 voltios
● Luz de techo
● Linterna
Asientos/banquetas
traseras 72-73
Calefacción/climatización
trasera
64-65
Cámara de marcha atrás 92
Puerta lateral corredera 20
Lunas laterales deslizantes 81 Fijaciones ISOFIX 112-113
Cabina alargada 74
Accesorios 119
Page 12 of 240
10

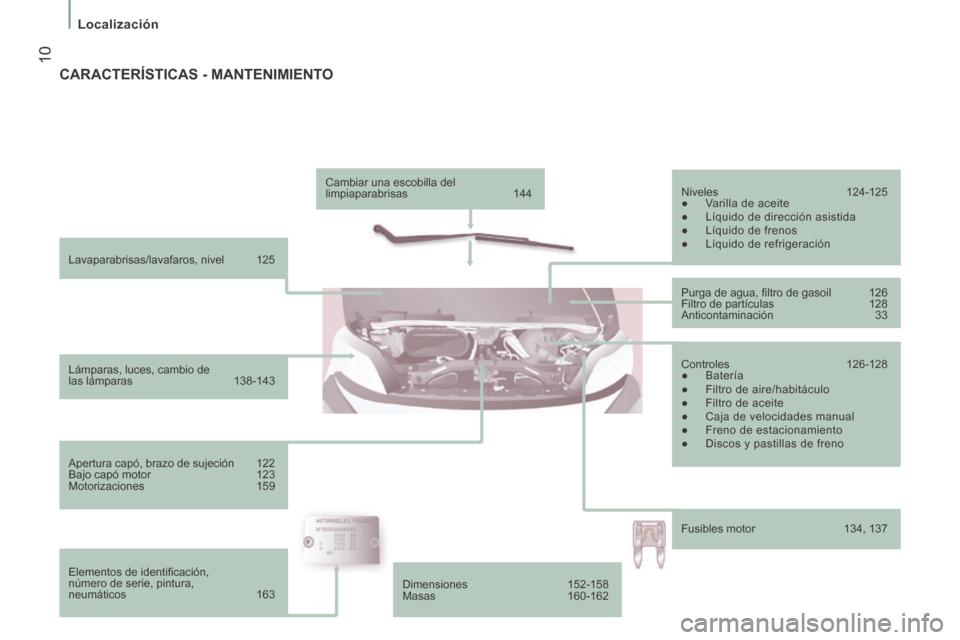

Localización
Lavaparabrisas/lavafaros, nivel 125
Lámparas, luces, cambio de
las lámparas 138-143
Apertura capó, brazo de sujeción 122
Bajo capó motor 123
Motorizaciones 159
Elementos de identifi cación,
número de serie, pintura,
neumáticos 163 Cambiar una escobilla del
limpiaparabrisas
144 Niveles
124-125
● Varilla de aceite
● Líquido de dirección asistida
● Líquido de frenos
● Líquido de refrigeración
Purga de agua, fi ltro de gasoil 126
Filtro de partículas 128
Anticontaminación 33
Controles 126-128
● Batería
● Filtro de aire/habitáculo
● Filtro de aceite
● Caja de velocidades manual
● Freno de estacionamiento
● Discos y pastillas de freno
Fusibles motor 134, 137
CARACTERÍSTICAS - MANTENIMIENTO
Dimensiones 152-158
Masas 160-162
Page 13 of 240
1
EN UNA OJEADA
11

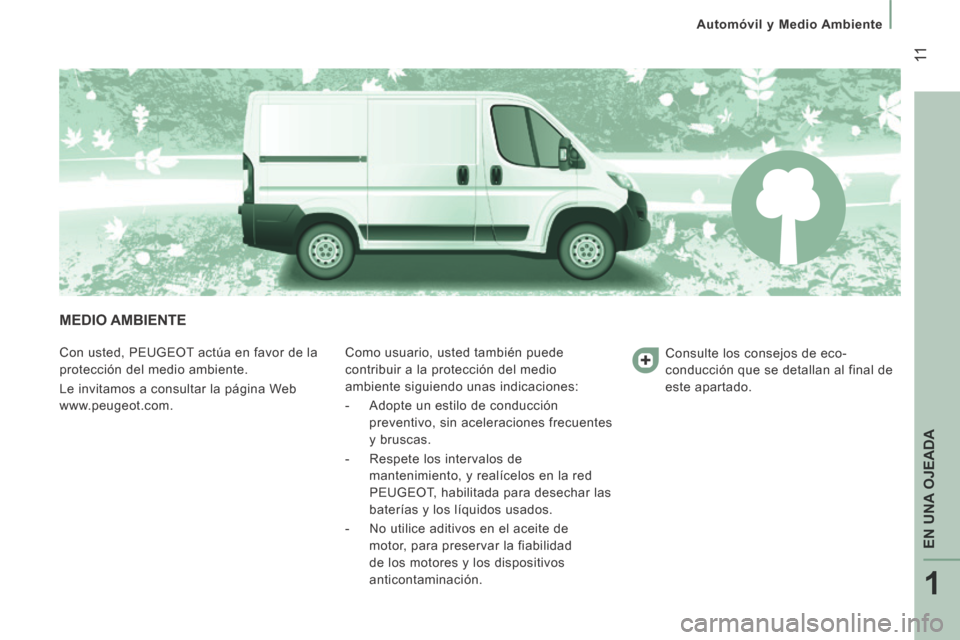

Automóvil y Medio Ambiente
MEDIO AMBIENTE
Con usted, PEUGEOT actúa en favor de la
protección del medio ambiente.
Le invitamos a consultar la página Web
www.peugeot.com. Como usuario, usted también puede
contribuir a la protección del medio
ambiente siguiendo unas indicaciones:
- Adopte un estilo de conducción
preventivo, sin aceleraciones frecuentes
y bruscas.
- Respete los intervalos de mantenimiento, y realícelos en la red
PEUGEOT, habilitada para desechar las
baterías y los líquidos usados.
- No utilice aditivos en el aceite de motor, para preservar la fiabilidad
de los motores y los dispositivos
anticontaminación. Consulte los consejos de eco-
conducción que se detallan al final de
este apartado.
Page 14 of 240
12

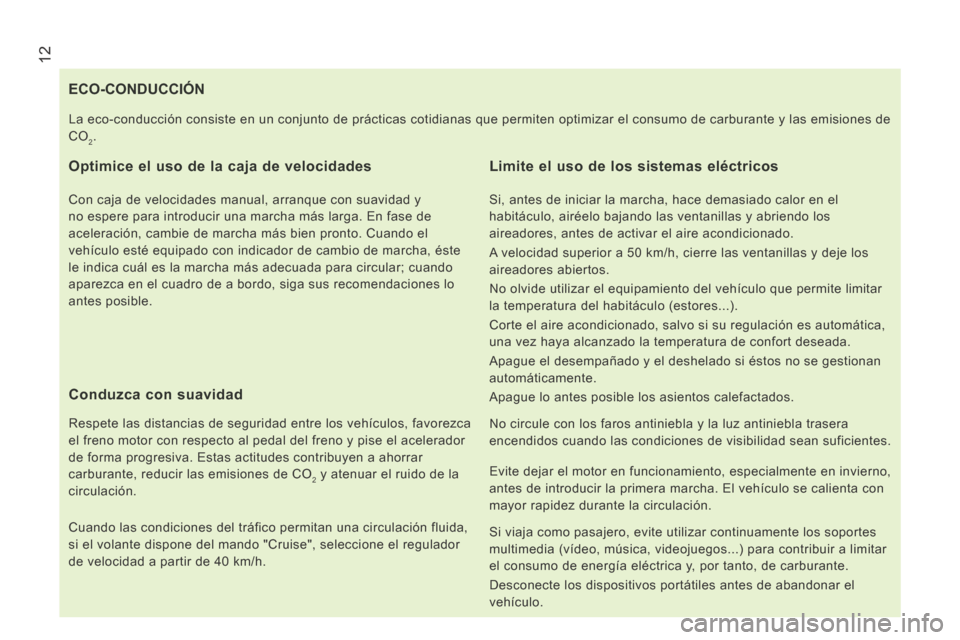

ECO-CONDUCCIÓN
Optimice el uso de la caja de velocidades
Con caja de velocidades manual, arranque con suavidad y
no espere para introducir una marcha más larga. En fase de
aceleración, cambie de marcha más bien pronto. Cuando el
vehículo esté equipado con indicador de cambio de marcha, éste
le indica cuál es la marcha más adecuada para circular; cuando
aparezca en el cuadro de a bordo, siga sus recomendaciones lo
antes posible.
Conduzca con suavidad
Respete las distancias de seguridad entre los vehículos, favorezca
el freno motor con respecto al pedal del freno y pise el acelerador
de forma progresiva. Estas actitudes contribuyen a ahorrar
carburante, reducir las emisiones de CO
2 y atenuar el ruido de la
circulación.
Cuando las condiciones del tráfico permitan una circulación fluida\
,
si el volante dispone del mando "Cruise", seleccione el regulador
de velocidad a partir de 40 km/h.
Limite el uso de los sistemas eléctricos
Si, antes de iniciar la marcha, hace demasiado calor en el
habitáculo, airéelo bajando las ventanillas y abriendo los
aireadores, antes de activar el aire acondicionado.
A velocidad superior a 50 km/h, cierre las ventanillas y deje los
aireadores abiertos.
No olvide utilizar el equipamiento del vehículo que permite limitar
la temperatura del habitáculo (estores...).
Corte el aire acondicionado, salvo si su regulación es automática,\
una vez haya alcanzado la temperatura de confort deseada.
Apague el desempañado y el deshelado si éstos no se gestionan
automáticamente.
Apague lo antes posible los asientos calefactados.
No circule con los faros antiniebla y la luz antiniebla trasera
encendidos cuando las condiciones de visibilidad sean suficientes.
La eco-conducción consiste en un conjunto de prácticas cotidianas \
que permiten optimizar el consumo de carburante y las emisiones de
CO
2.
Evite dejar el motor en funcionamiento, especialmente en invierno,
antes de introducir la primera marcha. El vehículo se calienta con
mayor rapidez durante la circulación.
Si viaja como pasajero, evite utilizar continuamente los soportes
multimedia (vídeo, música, videojuegos...) para contribuir a lim\
itar
el consumo de energía eléctrica y, por tanto, de carburante.
Desconecte los dispositivos portátiles antes de abandonar el
vehículo.
Page 15 of 240
13
1
EN UNA OJEADA

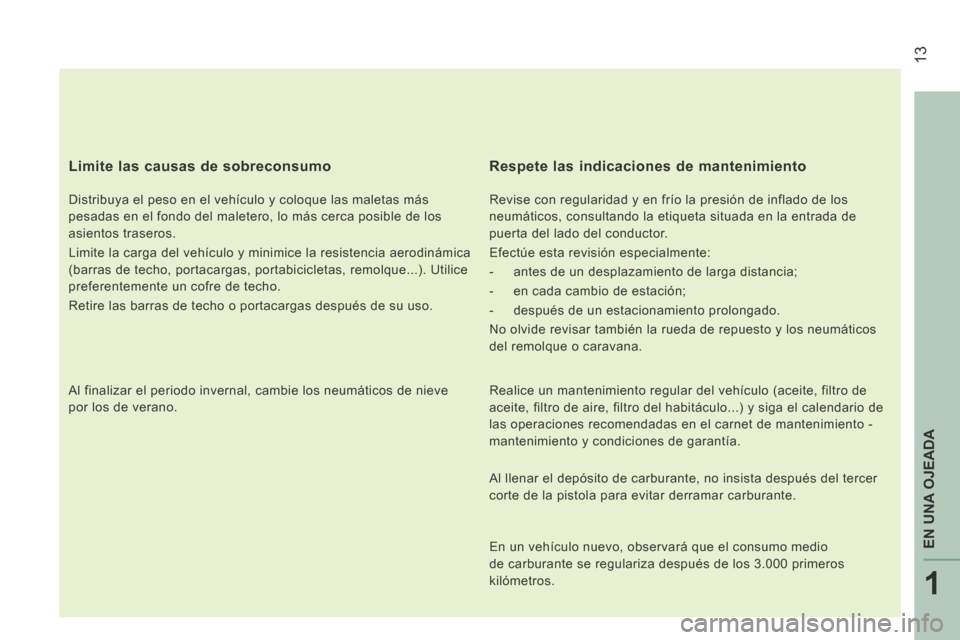

Limite las causas de sobreconsumo
Distribuya el peso en el vehículo y coloque las maletas más
pesadas en el fondo del maletero, lo más cerca posible de los
asientos traseros.
Limite la carga del vehículo y minimice la resistencia aerodinámic\
a
(barras de techo, portacargas, portabicicletas, remolque...). Utilice
preferentemente un cofre de techo.
Retire las barras de techo o portacargas después de su uso.
Al finalizar el periodo invernal, cambie los neumáticos de nieve
por los de verano.
Respete las indicaciones de mantenimiento
Revise con regularidad y en frío la presión de inflado de los
neumáticos, consultando la etiqueta situada en la entrada de
puerta del lado del conductor.
Efectúe esta revisión especialmente:
- antes de un desplazamiento de larga distancia;
- en cada cambio de estación;
- después de un estacionamiento prolongado.
No olvide revisar también la rueda de repuesto y los neumáticos
del remolque o caravana.
Realice un mantenimiento regular del vehículo (aceite, filtro de
aceite, filtro de aire, filtro del habitáculo...) y siga el calendar\
io de
las operaciones recomendadas en el carnet de mantenimiento -
mantenimiento y condiciones de garantía.
Al llenar el depósito de carburante, no insista después del tercer\
corte de la pistola para evitar derramar carburante.
En un vehículo nuevo, observará que el consumo medio
de carburante se regulariza después de los 3.000 primeros
kilómetros.
Page 16 of 240
14
Aperturas

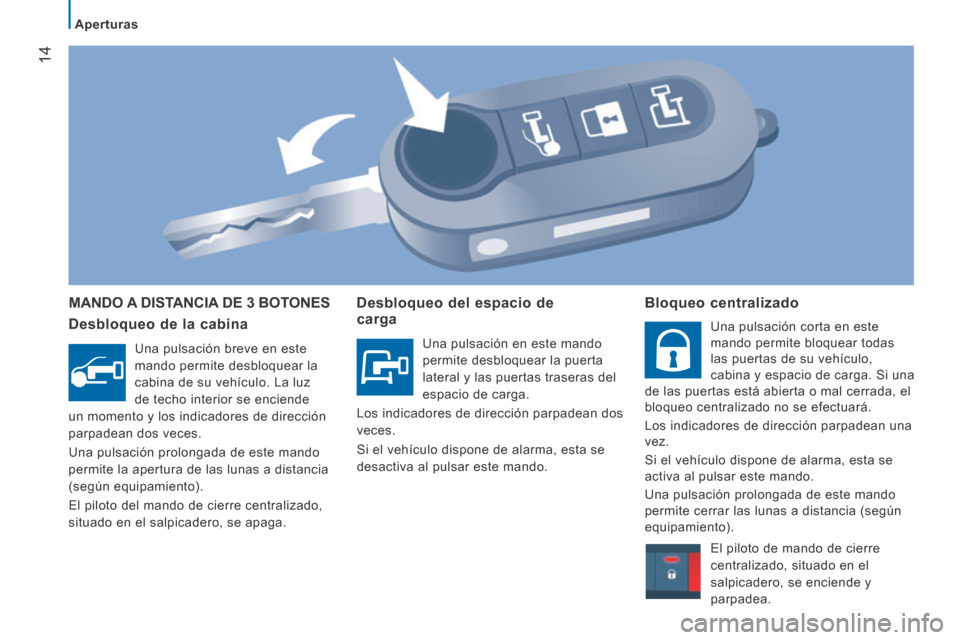

MANDO A DISTANCIA DE 3 BOTONES
Desbloqueo de la cabina
Una pulsación breve en este
mando permite desbloquear la
cabina de su vehículo. La luz
de techo interior se enciende
un momento y los indicadores de dirección
parpadean dos veces.
Una pulsación prolongada de este mando
permite la apertura de las lunas a distancia
(según equipamiento).
El piloto del mando de cierre centralizado,
situado en el salpicadero, se apaga.
Desbloqueo del espacio de carga
Una pulsación en este mando
permite desbloquear la puerta
lateral y las puertas traseras del
espacio de carga.
Los indicadores de dirección parpadean dos
veces.
Si el vehículo dispone de alarma, esta se
desactiva al pulsar este mando.
Bloqueo centralizado
Una pulsación corta en este
mando permite bloquear todas
las puertas de su vehículo,
cabina y espacio de carga. Si una
de las puertas está abierta o mal cerrada, el
bloqueo centralizado no se efectuará.
Los indicadores de dirección parpadean una
vez.
Si el vehículo dispone de alarma, esta se
activa al pulsar este mando.
Una pulsación prolongada de este mando
permite cerrar las lunas a distancia (según
equipamiento).
El piloto de mando de cierre
centralizado, situado en el
salpicadero, se enciende y
parpadea.
Page 17 of 240
15
2
LISTOS
para
SALIR
Aperturas

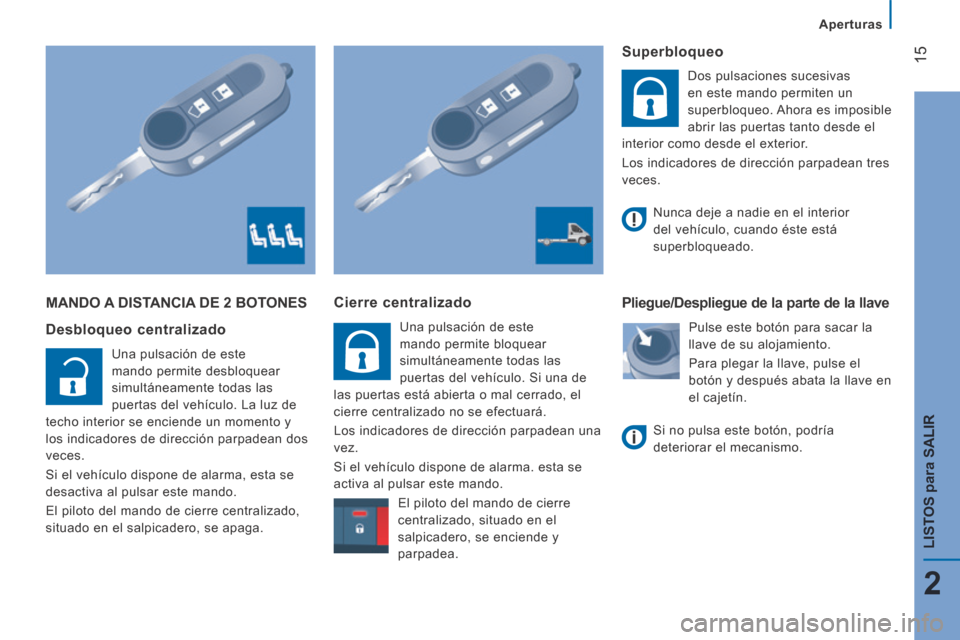

MANDO A DISTANCIA DE 2 BOTONES
Desbloqueo centralizado
Una pulsación de este
mando permite desbloquear
simultáneamente todas las
puertas del vehículo. La luz de
techo interior se enciende un momento y
los indicadores de dirección parpadean dos
veces.
Si el vehículo dispone de alarma, esta se
desactiva al pulsar este mando.
El piloto del mando de cierre centralizado,
situado en el salpicadero, se apaga.
Cierre centralizado
Una pulsación de este
mando permite bloquear
simultáneamente todas las
puertas del vehículo. Si una de
las puertas está abierta o mal cerrado, el
cierre centralizado no se efectuará.
Los indicadores de dirección parpadean una
vez.
Si el vehículo dispone de alarma. esta se
activa al pulsar este mando.
El piloto del mando de cierre
centralizado, situado en el
salpicadero, se enciende y
parpadea.
Superbloqueo
Dos pulsaciones sucesivas
en este mando permiten un
superbloqueo. Ahora es imposible
abrir las puertas tanto desde el
interior como desde el exterior.
Los indicadores de dirección parpadean tres
veces.
Pliegue/Despliegue de la parte de la llave
Pulse este botón para sacar la
llave de su alojamiento.
Para plegar la llave, pulse el
botón y después abata la llave en
el cajetín.
Nunca deje a nadie en el interior
del vehículo, cuando éste está
superbloqueado.
Si no pulsa este botón, podría
deteriorar el mecanismo.
Page 18 of 240
16
Aperturas

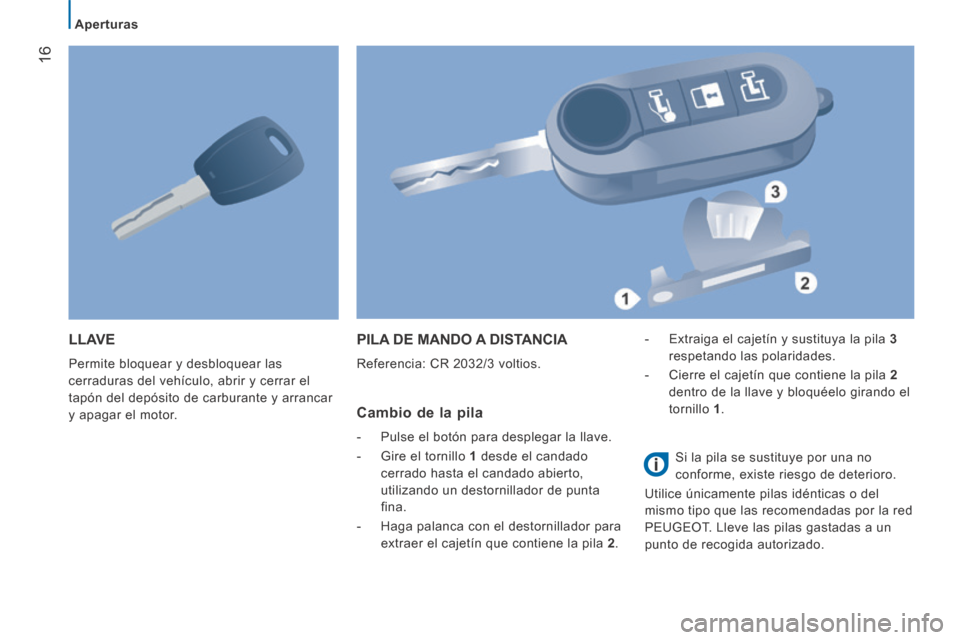

LLAVE
Permite bloquear y desbloquear las
cerraduras del vehículo, abrir y cerrar el
tapón del depósito de carburante y arrancar
y apagar el motor.
PILA DE MANDO A DISTANCIA
Referencia: CR 2032/3 voltios.
Cambio de la pila
- Pulse el botón para desplegar la llave.
- Gire el tornillo 1 desde el candado
cerrado hasta el candado abierto,
utilizando un destornillador de punta
fina.
- Haga palanca con el destornillador para extraer el cajetín que contiene la pila 2 . - Extraiga el cajetín y sustituya la pila
3
respetando las polaridades.
- Cierre el cajetín que contiene la pila 2
dentro de la llave y bloquéelo girando el
tornillo 1 .
Si la pila se sustituye por una no
conforme, existe riesgo de deterioro.
Utilice únicamente pilas idénticas o del
mismo tipo que las recomendadas por la red
PEUGEOT. Lleve las pilas gastadas a un
punto de recogida autorizado.
Page 19 of 240
17
2
LISTOS
para
SALIR
Aperturas

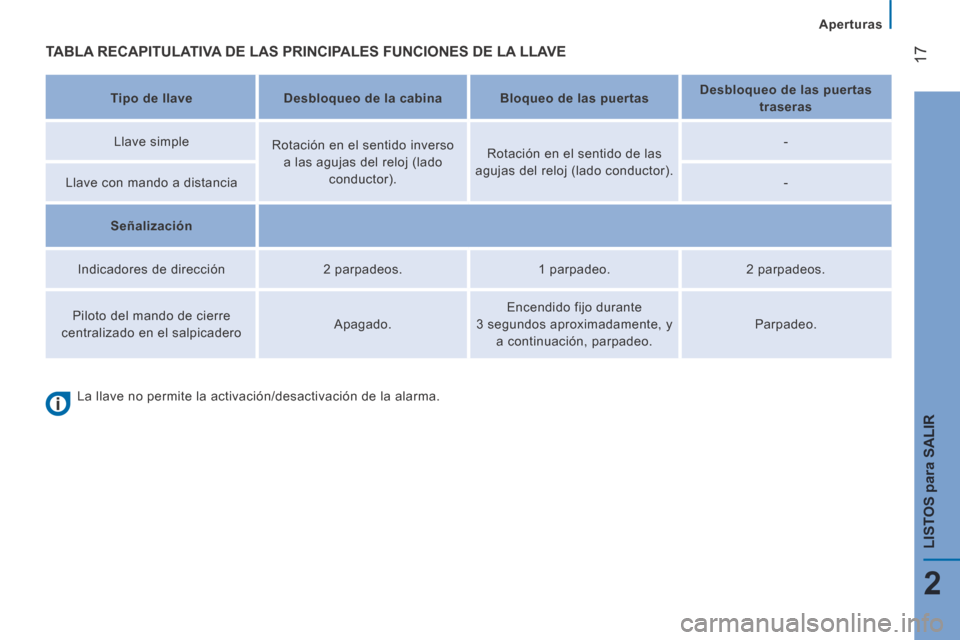

TABLA RECAPITULATIVA DE LAS PRINCIPALES FUNCIONES DE LA LLAVE
Tipo de llave Desbloqueo de la cabina Bloqueo de las puertas Desbloqueo de las puertas
traseras
Llave simple Rotación en el sentido inverso
a las agujas del reloj (lado conductor). Rotación en el sentido de las
agujas del reloj (lado conductor). -
Llave con mando a distancia -
Señalización
Indicadores de dirección 2 parpadeos. 1 parpadeo. 2 parpadeos.
Piloto del mando de cierre
centralizado en el salpicadero Apagado. Encendido fijo durante
3 segundos aproximadamente, y a continuación, parpadeo. Parpadeo.
La llave no permite la activación/desactivación de la alarma.
Page 20 of 240
18
Aperturas

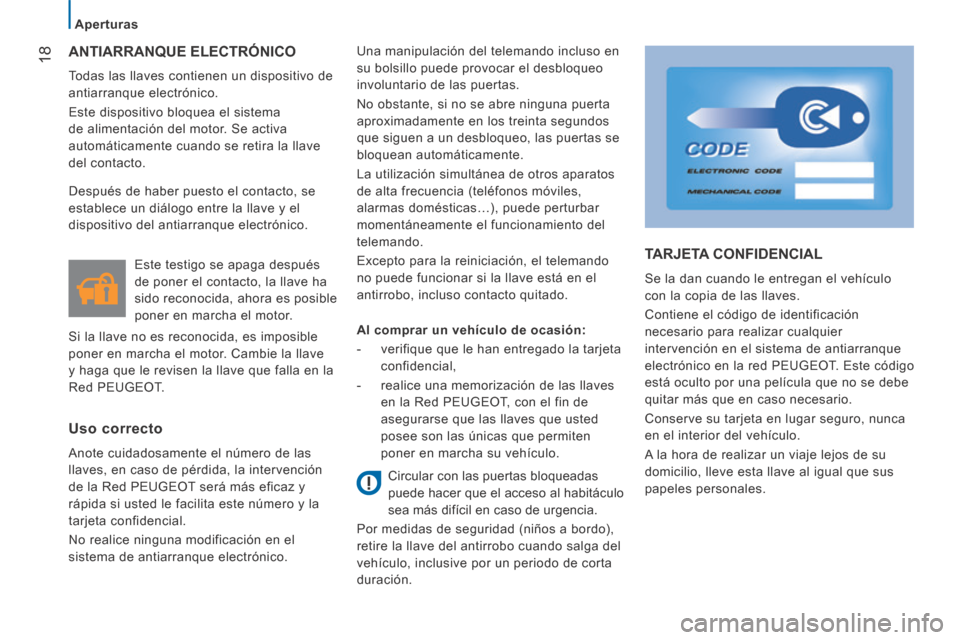

ANTIARRANQUE ELECTRÓNICO
Todas las llaves contienen un dispositivo de
antiarranque electrónico.
Este dispositivo bloquea el sistema
de alimentación del motor. Se activa
automáticamente cuando se retira la llave
del contacto. Una manipulación del telemando incluso en
su bolsillo puede provocar el desbloqueo
involuntario de las puertas.
No obstante, si no se abre ninguna puerta
aproximadamente en los treinta segundos
que siguen a un desbloqueo, las puertas se
bloquean automáticamente.
La utilización simultánea de otros aparatos
de alta frecuencia (teléfonos móviles,
alarmas domésticas…), puede perturbar
momentáneamente el funcionamiento del
telemando.
Excepto para la reiniciación, el telemando
no puede funcionar si la llave está en el
antirrobo, incluso contacto quitado.
Uso correcto
Anote cuidadosamente el número de las
llaves, en caso de pérdida, la intervención
de la Red PEUGEOT será más eficaz y
rápida si usted le facilita este número y la
tarjeta confidencial.
No realice ninguna modificación en el
sistema de antiarranque electrónico. Este testigo se apaga después
de poner el contacto, la llave ha
sido reconocida, ahora es posible
poner en marcha el motor.
Si la llave no es reconocida, es imposible
poner en marcha el motor. Cambie la llave
y haga que le revisen la llave que falla en la
Red PEUGEOT .
Circular con las puertas bloqueadas
puede hacer que el acceso al habitáculo
sea más difícil en caso de urgencia.
Por medidas de seguridad (niños a bordo),
retire la llave del antirrobo cuando salga del
vehículo, inclusive por un periodo de corta
duración.
Después de haber puesto el contacto, se
establece un diálogo entre la llave y el
dispositivo del antiarranque electrónico.
Al comprar un vehículo de ocasión:
- verifique que le han entregado la tarjeta
confidencial,
- realice una memorización de las llaves
en la Red PEUGEOT, con el fin de
asegurarse que las llaves que usted
posee son las únicas que permiten
poner en marcha su vehículo.
TARJETA CONFIDENCIAL
Se la dan cuando le entregan el vehículo
con la copia de las llaves.
Contiene el código de identificación
necesario para realizar cualquier
intervención en el sistema de antiarranque
electrónico en la red PEUGEOT. Este código
está oculto por una película que no se debe
quitar más que en caso necesario.
Conserve su tarjeta en lugar seguro, nunca
en el interior del vehículo.
A la hora de realizar un viaje lejos de su
domicilio, lleve esta llave al igual que sus
papeles personales.
