Peugeot Boxer 2014 Manuale del proprietario (in Italian)
Manufacturer: PEUGEOT, Model Year: 2014, Model line: Boxer, Model: Peugeot Boxer 2014Pages: 240, PDF Dimensioni: 9.07 MB
Page 21 of 240
19
2
ALL'AVVIAMENTO
Aperture
Panne del telecomando
Sbloccare le porte con la chiave, l'allarme si
disattiva.
Inserire il contatto, l'identificazione del
codice della chiave interromperà l'allarme. Il bloccaggio delle porte con la chiave
non attiva l'allarme.
Disattivazione con il telecomando
Premendo questo pulsante la
disattivazione viene effettuata
allo sbloccaggio delle porte del
veicolo.
Disattivazione della protezione antisollevamento *
Premere questo comando per
disattivare la protezione (ad
esempio in cso di traino del
veicolo con l'allarme inserito).
La protezione resta attiva fino all'apertura
centralizzata delle porte.

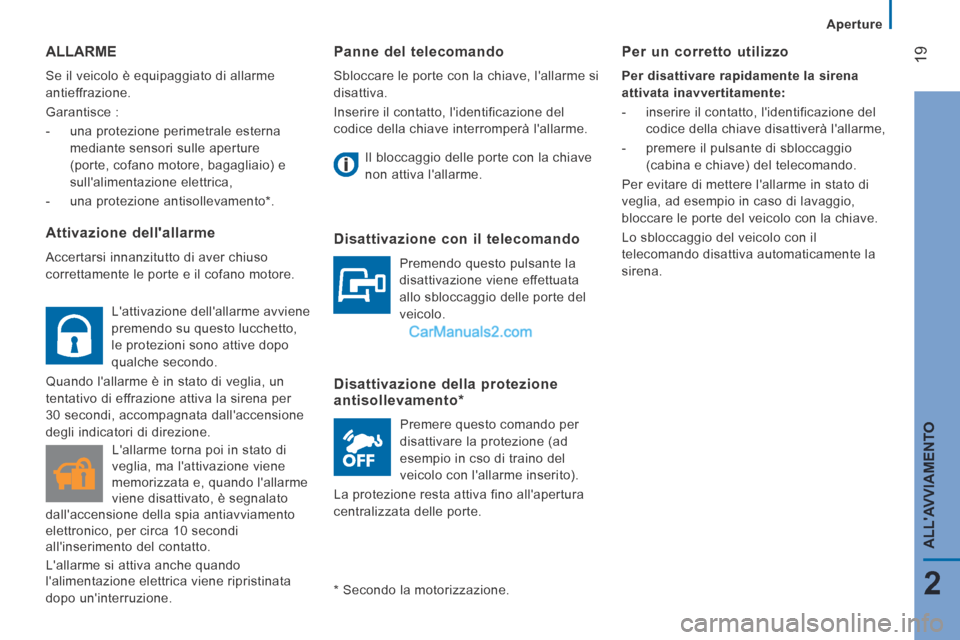

ALLARME
Se il veicolo è equipaggiato di allarme
antieffrazione.
Garantisce :
- una protezione perimetrale esterna mediante sensori sulle aperture
(porte, cofano motore, bagagliaio) e
sull'alimentazione elettrica,
- una protezione antisollevamento * .
Attivazione dell'allarme
Accertarsi innanzitutto di aver chiuso
correttamente le porte e il cofano motore.
* Secondo la motorizzazione.
Per un corretto utilizzo
Per disattivare rapidamente la sirena
attivata inavvertitamente:
- inserire il contatto, l'identificazione del codice della chiave disattiverà l'allarme,
- premere il pulsante di sbloccaggio (cabina e chiave) del telecomando.
Per evitare di mettere l'allarme in stato di
veglia, ad esempio in caso di lavaggio,
bloccare le porte del veicolo con la chiave.
Lo sbloccaggio del veicolo con il
telecomando disattiva automaticamente la
sirena.
L'attivazione dell'allarme avviene
premendo su questo lucchetto,
le protezioni sono attive dopo
qualche secondo.
Quando l'allarme è in stato di veglia, un
tentativo di effrazione attiva la sirena per
30 secondi, accompagnata dall'accensione
degli indicatori di direzione. L'allarme torna poi in stato di
veglia, ma l'attivazione viene
memorizzata e, quando l'allarme
viene disattivato, è segnalato
dall'accensione della spia antiavviamento
elettronico, per circa 10 secondi
all'inserimento del contatto.
L'allarme si attiva anche quando
l'alimentazione elettrica viene ripristinata
dopo un'interruzione.

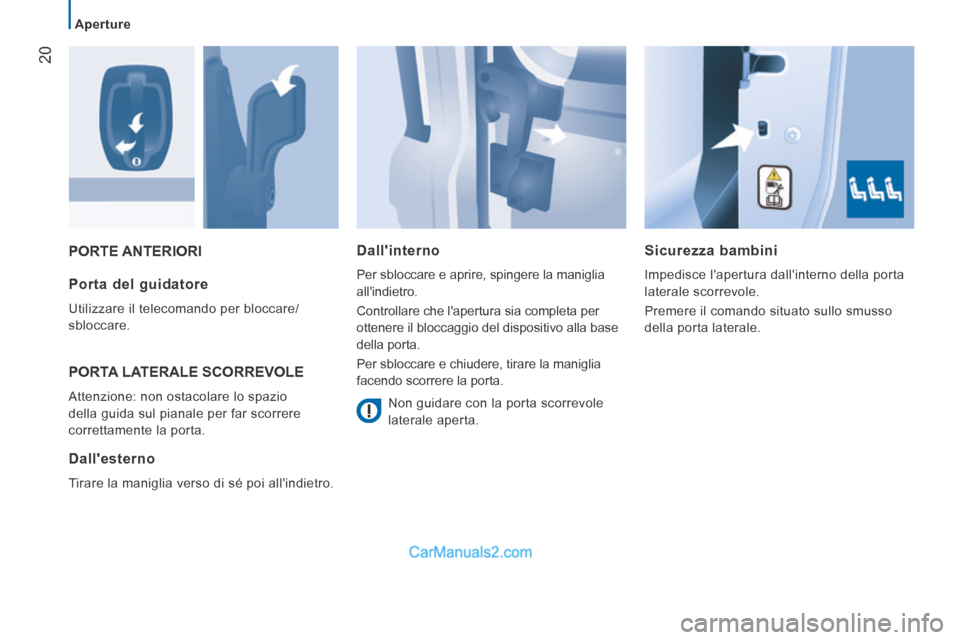

Page 22 of 240
20
Aperture
PORTE ANTERIORI Sicurezza bambini
Impedisce l'apertura dall'interno della porta
laterale scorrevole.
Premere il comando situato sullo smusso
della porta laterale. Porta del guidatore
Utilizzare il telecomando per bloccare/
sbloccare.
PORTA LATERALE SCORREVOLE
Attenzione: non ostacolare lo spazio
della guida sul pianale per far scorrere
correttamente la porta.
Dall'esterno
Tirare la maniglia verso di sé poi all'indietro.
Dall'interno
Per sbloccare e aprire, spingere la maniglia
all'indietro.
Controllare che l'apertura sia completa per
ottenere il bloccaggio del dispositivo alla base
della porta.
Per sbloccare e chiudere, tirare la maniglia
facendo scorrere la porta. Non guidare con la porta scorrevole
laterale aperta.
Page 23 of 240
21
2
ALL'AVVIAMENTO
Aperture

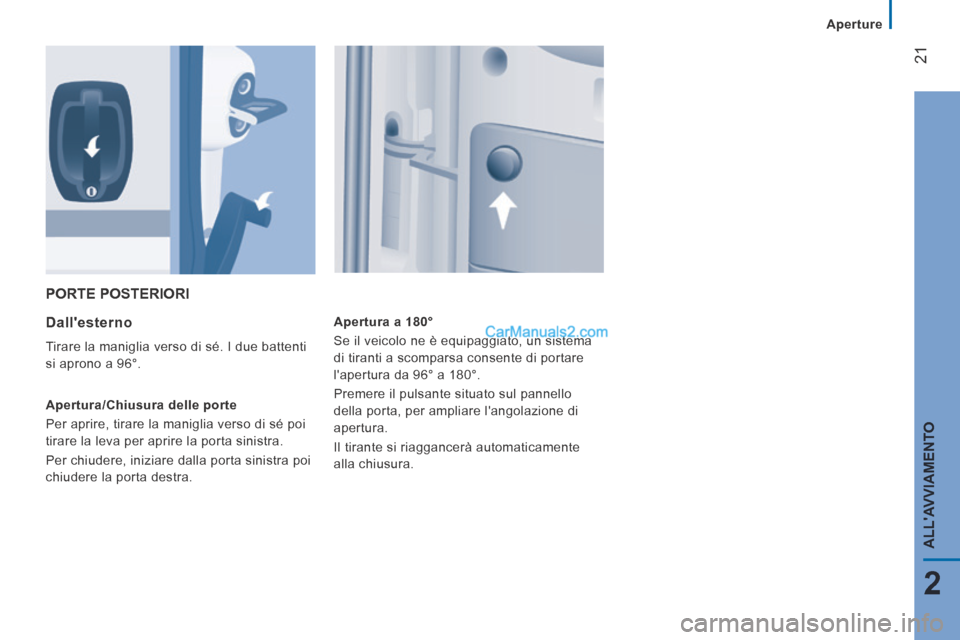

PORTE POSTERIORI
Dall'esterno
Tirare la maniglia verso di sé. I due battenti
si aprono a 96°.
Apertura/Chiusura delle porte
Per aprire, tirare la maniglia verso di sé poi
tirare la leva per aprire la porta sinistra.
Per chiudere, iniziare dalla porta sinistra poi
chiudere la porta destra. Apertura a 180°
Se il veicolo ne è equipaggiato, un sistema
di tiranti a scomparsa consente di portare
l'apertura da 96° a 180°.
Premere il pulsante situato sul pannello
della porta, per ampliare l'angolazione di
apertura.
Il tirante si riaggancerà automaticamente
alla chiusura.
Page 24 of 240
22
Aperture

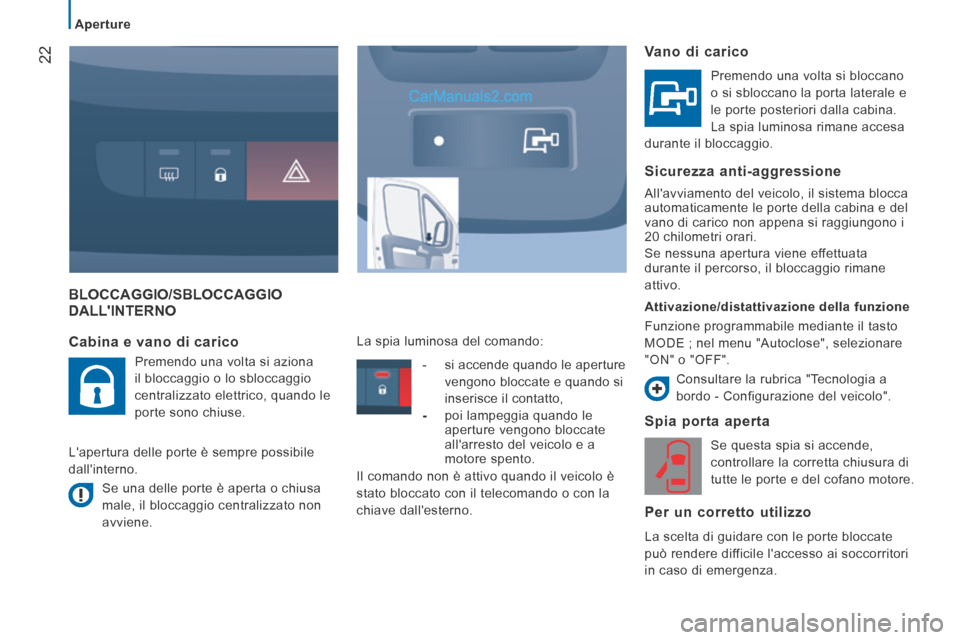

BLOCCAGGIO/SBLOCCAGGIO DALL'INTERNO
Spia porta aperta
Se questa spia si accende,
controllare la corretta chiusura di
tutte le porte e del cofano motore.
Per un corretto utilizzo
La scelta di guidare con le porte bloccate
può rendere difficile l'accesso ai soccorritori
in caso di emergenza.
Cabina e vano di carico
Premendo una volta si aziona
il bloccaggio o lo sbloccaggio
centralizzato elettrico, quando le
porte sono chiuse.
L'apertura delle porte è sempre possibile
dall'interno. Se una delle porte è aperta o chiusa
male, il bloccaggio centralizzato non
avviene. La spia luminosa del comando:
Vano di carico
Premendo una volta si bloccano
o si sbloccano la porta laterale e
le porte posteriori dalla cabina.
La spia luminosa rimane accesa
durante il bloccaggio.
Sicurezza anti-aggressione
All'avviamento del veicolo, il sistema blocca
automaticamente le porte della cabina e del
vano di carico non appena si raggiungono i
20 chilometri orari.
Se nessuna apertura viene effettuata
durante il percorso, il bloccaggio rimane
attivo.
Attivazione/distattivazione della funzione
Funzione programmabile mediante il tasto
MODE ; nel menu "Autoclose", selezionare
"ON" o "OFF".
Consultare la rubrica "Tecnologia a
bordo - Configurazione del veicolo".
-
si accende quando le aperture
vengono bloccate e quando si
inserisce il contatto,
- poi lampeggia quando le aperture vengono bloccate
all'arresto del veicolo e a
motore spento.
Il comando non è attivo quando il veicolo è
stato bloccato con il telecomando o con la
chiave dall'esterno.
Page 25 of 240
Posto di guida
23
2
ALL'AVVIAMENTO

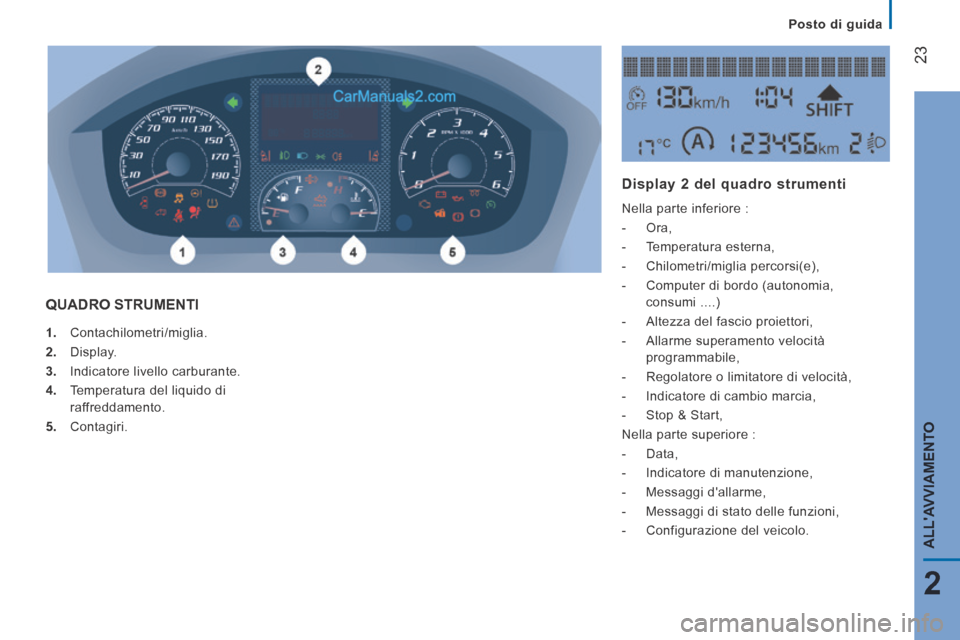

1. Contachilometri/miglia.
2. Display.
3. Indicatore livello carburante.
4. Temperatura del liquido di raffreddamento.
5. Contagiri.
QUADRO STRUMENTI
Display 2 del quadro strumenti
Nella parte inferiore :
- Ora,
- Temperatura esterna,
- Chilometri/miglia percorsi(e),
- Computer di bordo (autonomia, consumi ....)
- Altezza del fascio proiettori,
- Allarme superamento velocità programmabile,
- Regolatore o limitatore di velocità,
- Indicatore di cambio marcia,
- Stop & Start,
Nella parte superiore :
- Data,
- Indicatore di manutenzione,
- Messaggi d'allarme,
- Messaggi di stato delle funzioni,
- Configurazione del veicolo.

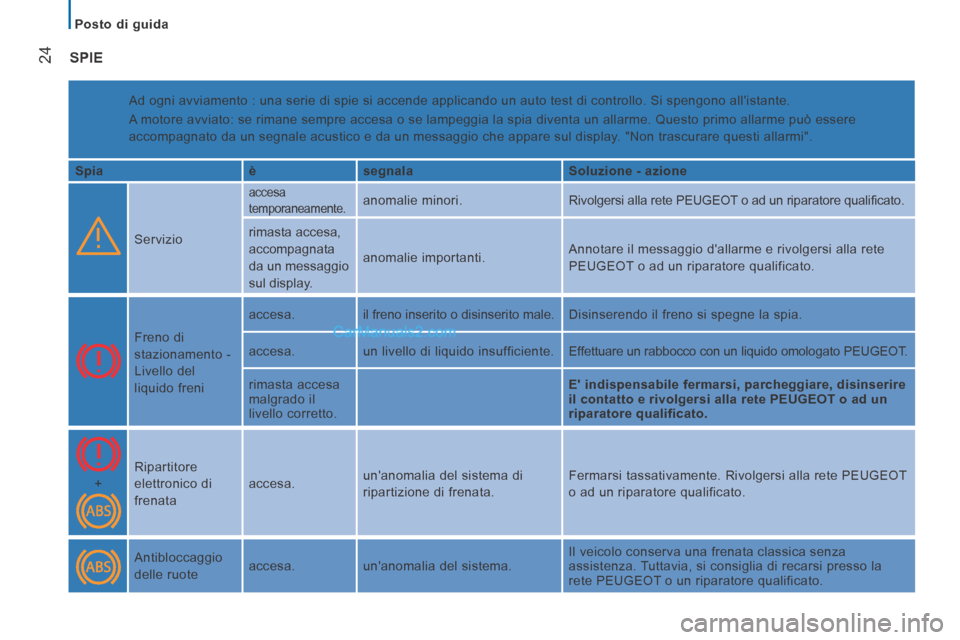

Page 26 of 240
Posto di guida
24 SPIE
Ad ogni avviamento : una serie di spie si accende applicando un auto tes\
t di controllo. Si spengono all'istante.
A motore avviato: se rimane sempre accesa o se lampeggia la spia diventa \
un allarme. Questo primo allarme può essere
accompagnato da un segnale acustico e da un messaggio che appare sul dis\
play. "Non trascurare questi allarmi".
Spia è segnala Soluzione - azione
Servizio
accesa
temporaneamente. anomalie minori. Rivolgersi alla rete PEUGEOT o ad un riparatore qualifi cato.
rimasta accesa,
accompagnata
da un messaggio
sul display. anomalie importanti.
Annotare il messaggio d'allarme e rivolgersi alla rete
PEUGEOT o ad un riparatore qualificato.
Freno di
stazionamento -
Livello del
liquido freni accesa.
il freno inserito o disinserito male. Disinserendo il freno si spegne la spia.
accesa. un livello di liquido insufficiente. Effettuare un rabbocco con un liquido omologato PEUGEOT.
rimasta accesa
malgrado il
livello corretto. E' indispensabile fermarsi, parcheggiare, disinserire
il contatto e rivolgersi alla rete PEUGEOT
o ad un
riparatore qualificato.
+ Ripartitore
elettronico di
frenata accesa.
un'anomalia del sistema di
ripartizione di frenata. Fermarsi tassativamente. Rivolgersi alla rete PEUGEOT
o ad un riparatore qualificato.
Antibloccaggio
delle ruote accesa.
un'anomalia del sistema. Il veicolo conserva una frenata classica senza
assistenza. Tuttavia, si consiglia di recarsi presso la
rete PEUGEOT o un riparatore qualificato.
Page 27 of 240
Posto di guida
25
2
ALL'AVVIAMENTO

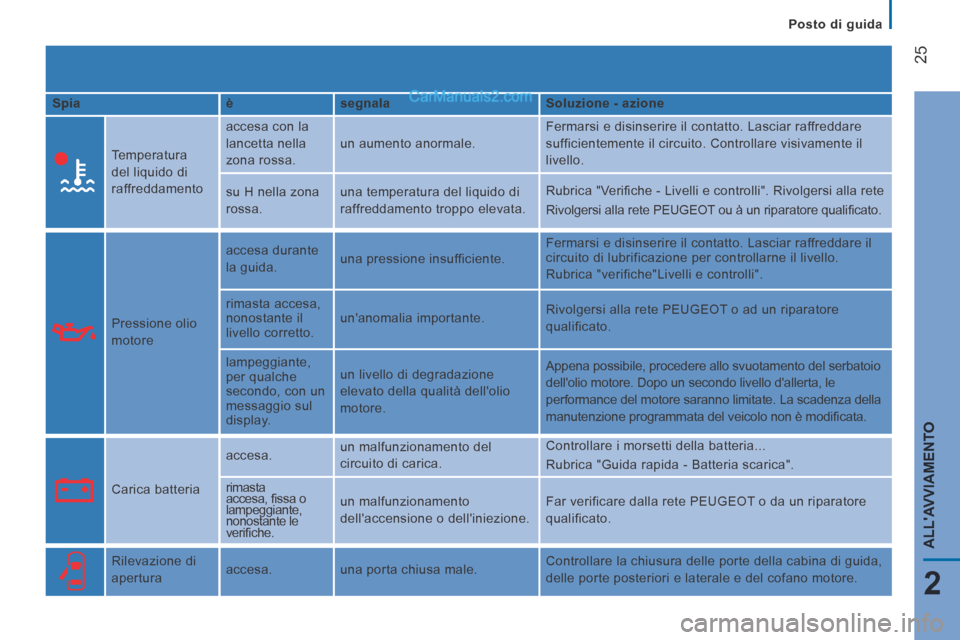

Spia è segnala Soluzione - azione
Temperatura
del liquido di
raffreddamento accesa con la
lancetta nella
zona rossa.
un aumento anormale. Fermarsi e disinserire il contatto. Lasciar raffreddare
sufficientemente il circuito. Controllare visivamente il
livello.
su H nella zona
rossa. una temperatura del liquido di
raffreddamento troppo elevata. Rubrica "Verifi che - Livelli e controlli". Rivolgersi alla rete
Rivolgersi alla rete PEUGEOT ou à un riparatore qualifi cato.
Pressione olio
motore accesa durante
la guida.
una pressione insufficiente. Fermarsi e disinserire il contatto. Lasciar raffreddare il
circuito di lubrificazione per controllarne il livello.
Rubrica "verifiche"Livelli e controlli".
rimasta accesa,
nonostante il
livello corretto. un'anomalia importante.
Rivolgersi alla rete PEUGEOT o ad un riparatore
qualificato.
lampeggiante,
per qualche
secondo, con un
messaggio sul
display. un livello di degradazione
elevato della qualità dell'olio
motore.
Appena possibile, procedere allo svuotamento del serbatoio
dell'olio motore. Dopo un secondo livello d'allerta, le
performance del motore saranno limitate. La scadenza della
manutenzione programmata del veicolo non è modifi cata.
Carica batteria accesa.
un malfunzionamento del
circuito di carica. Controllare i morsetti della batteria...
Rubrica "Guida rapida - Batteria scarica".
rimasta
accesa, fi ssa o
lampeggiante,
nonostante le
verifi che. un malfunzionamento
dell'accensione o dell'iniezione.
Far verificare dalla rete PEUGEOT o da un riparatore
qualificato.
Rilevazione di
apertura accesa.
una porta chiusa male. Controllare la chiusura delle porte della cabina di guida,
delle porte posteriori e laterale e del cofano motore.
Page 28 of 240
Posto di guida
26

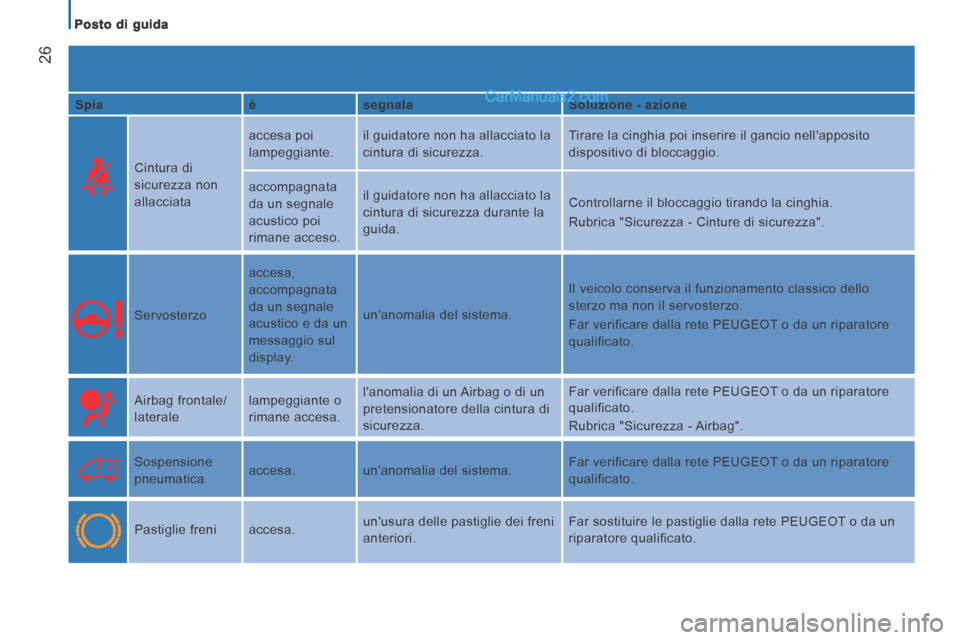

Spia è segnala Soluzione - azione
Cintura di
sicurezza non
allacciata accesa poi
lampeggiante.
il guidatore non ha allacciato la
cintura di sicurezza. Tirare la cinghia poi inserire il gancio nell'apposito
dispositivo di bloccaggio.
accompagnata
da un segnale
acustico poi
rimane acceso. il guidatore non ha allacciato la
cintura di sicurezza durante la
guida.
Controllarne il bloccaggio tirando la cinghia.
Rubrica "Sicurezza - Cinture di sicurezza".
Servosterzo accesa,
accompagnata
da un segnale
acustico e da un
messaggio sul
display. un'anomalia del sistema.
Il veicolo conserva il funzionamento classico dello
sterzo ma non il servosterzo.
Far verificare dalla rete PEUGEOT o da un riparatore
qualificato.
Airbag frontale/
laterale lampeggiante o
rimane accesa. l'anomalia di un Airbag o di un
pretensionatore della cintura di
sicurezza. Far verificare dalla rete PEUGEOT o da un riparatore
qualificato.
Rubrica "Sicurezza - Airbag".
Sospensione
pneumatica accesa.
un'anomalia del sistema. Far verificare dalla rete PEUGEOT o da un riparatore
qualificato.
Pastiglie freni accesa. un'usura delle pastiglie dei freni
anteriori. Far sostituire le pastiglie dalla rete PEUGEOT o da un
riparatore qualificato.
Page 29 of 240
Posto di guida
27
2
ALL'AVVIAMENTO

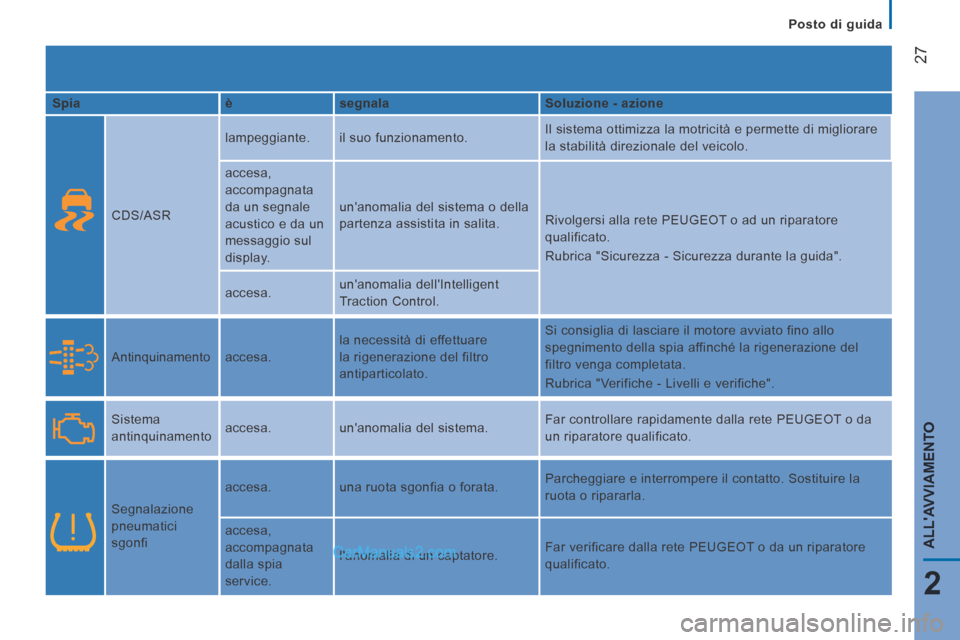

Spia è segnala Soluzione - azione
CDS/ASR lampeggiante.
il suo funzionamento. Il sistema ottimizza la motricità e permette di migliorare
la stabilità direzionale del veicolo.
accesa,
accompagnata
da un segnale
acustico e da un
messaggio sul
display. un'anomalia del sistema o della
partenza assistita in salita.
Rivolgersi alla rete PEUGEOT o ad un riparatore
qualificato.
Rubrica "Sicurezza - Sicurezza durante la guida".
accesa. un'anomalia dell'Intelligent
Traction Control.
Antinquinamento accesa. la necessità di effettuare
la rigenerazione del filtro
antiparticolato. Si consiglia di lasciare il motore avviato fino allo
spegnimento della spia affinché la rigenerazione del
filtro venga completata.
Rubrica "Verifiche - Livelli e verifiche".
Sistema
antinquinamento accesa.
un'anomalia del sistema. Far controllare rapidamente dalla rete PEUGEOT o da
un riparatore qualificato.
Segnalazione
pneumatici
sgonfi accesa.
una ruota sgonfia o forata. Parcheggiare e interrompere il contatto. Sostituire la
ruota o ripararla.
accesa,
accompagnata
dalla spia
service. l'anomalia di un captatore.
Far verificare dalla rete PEUGEOT o da un riparatore
qualificato.
Page 30 of 240

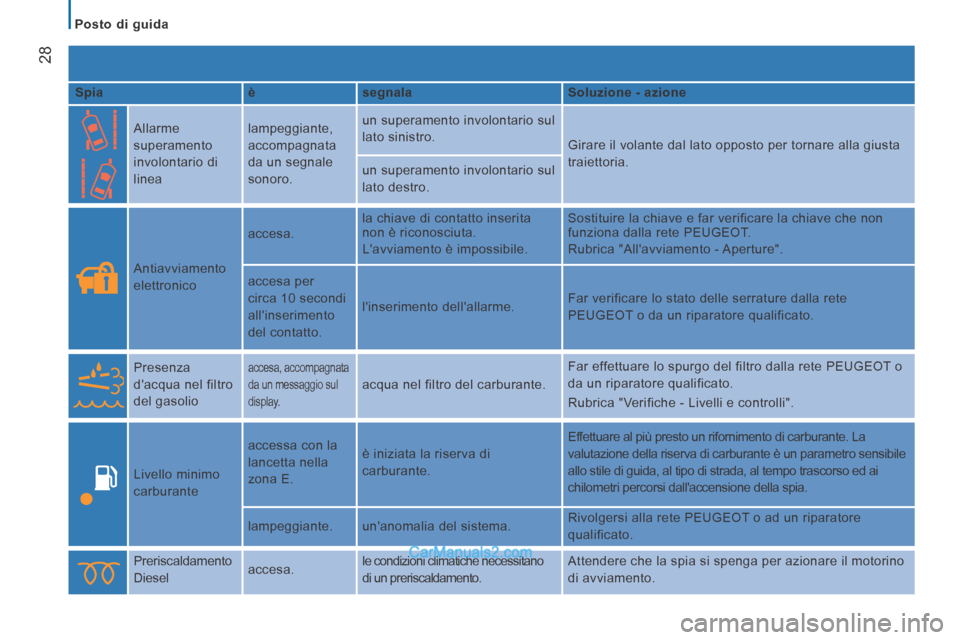

Posto di guida
28
Spia è segnala Soluzione - azione
Allarme
superamento
involontario di
linea lampeggiante,
accompagnata
da un segnale
sonoro. un superamento involontario sul
lato sinistro.
Girare il volante dal lato opposto per tornare alla giusta
traiettoria.
un superamento involontario sul
lato destro.
Antiavviamento
elettronico accesa.
la chiave di contatto inserita
non è riconosciuta.
L'avviamento è impossibile. Sostituire la chiave e far verificare la chiave che non
funziona dalla rete PEUGEOT.
Rubrica "All'avviamento - Aperture".
accesa per
circa 10 secondi
all'inserimento
del contatto. l'inserimento dell'allarme.
Far verificare lo stato delle serrature dalla rete
PEUGEOT o da un riparatore qualificato.
Presenza
d'acqua nel filtro
del gasolio
accesa, accompagnata
da un messaggio sul
display.
acqua nel filtro del carburante. Far effettuare lo spurgo del filtro dalla rete PEUGEOT o
da un riparatore qualificato.
Rubrica "Verifiche - Livelli e controlli".
Livello minimo
carburante accessa con la
lancetta nella
zona E.
è iniziata la riserva di
carburante. Effettuare al più presto un rifornimento di carburante. La
valutazione della riserva di carburante è un parametro sensibile
allo stile di guida, al tipo di strada, al tempo trascorso ed ai
chilometri percorsi dall'accensione della spia.
lampeggiante. un'anomalia del sistema. Rivolgersi alla rete PEUGEOT o ad un riparatore
qualificato.
Preriscaldamento
Diesel accesa. le condizioni climatiche necessitano
di un preriscaldamento. Attendere che la spia si spenga per azionare il motorino
di avviamento.
