Peugeot Boxer 2015.5 Manualul de utilizare (in Romanian)

11 9
boxer_ro_Chap05_Securite_ed01-2015

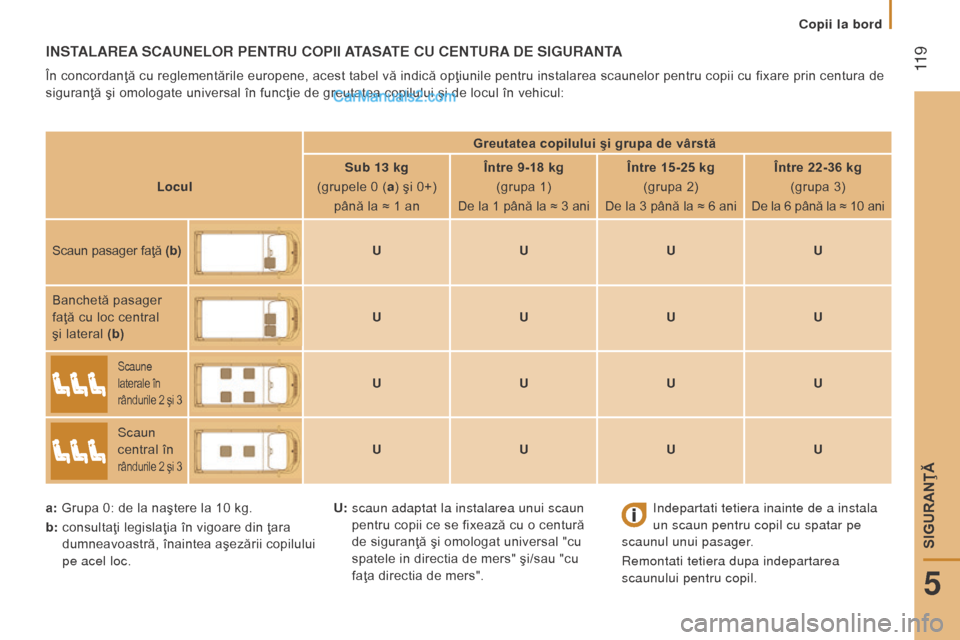

InStALAre A S c A une L or P entru co PII AtASAte cu centur A de SIG ur A ntA
În concordanţă cu reglementările europene, acest tabel vă indică opţiunile pentru instalarea scaunelor pentru copii cu fixare prin centura de
siguranţă şi omologate universal în funcţie de greutatea copilului şi de locul în vehicul:
Greutatea copilului şi grupa de vârstă
Locul Sub 13 kg

(grupele 0 (a ) şi 0+)
până la ≈ 1 an Între 9-18 kg

(grupa 1)
De la 1 până la ≈ 3 ani Între 15-25 kg

(grupa 2)
De la 3 până la ≈ 6 ani Între 22-36 kg

(grupa 3)
De la 6 până la ≈ 10 ani
Scaun pasager faţă (b)
u uuu
Banchetă pasager


faţă cu loc central
şi lateral (b)
u uuu
Scaune
laterale în
rândurile 2 şi 3
u uuu
Scaun


central în
rândurile 2 şi 3
u uuu
a:

Grupa 0: de la naştere la 10 kg.
b:

consultaţi legislaţia în vigoare din ţara


dumneavoastră, înaintea aşezării copilului
pe acel loc. Indepartati tetiera inainte de a instala
un scaun pentru copil cu spatar pe
scaunul unui pasager.
Remontati tetiera dupa indepartarea
scaunului pentru copil.
U:

scaun adaptat la instalarea unui scaun

pentru copii ce se fixează cu o centură
de siguranţă şi omologat universal "cu
spatele in directia de mers" şi/sau "cu
faţa directia de mers".
Copii la bord
5
SIGURANŢ


120
boxer_ro_Chap05_Securite_ed01-2015
O utilizare corecta
Copii pe scaunul din fata
Pentru fiecare tara exista reglementari
specifice referitoare la transportul copiilor
pe locul pasagerului din fata. Consultati
legislatia in vigoare din tara dumneavoastra.
Dezactivati airbagul frontal al pasagerului
imediat ce ati instalat pe locul din fata un
scaun pentru copii "cu spatele in directia de
mers".
In caz contrar, exista riscul ranirii grave sau
fatale a copilului cauzata de declansarea
airbagului.Pentru siguranţă, nu lăsaţi:
-

unul sau mai mulţi copii singuri şi fără

supraveghere în maşină,
- un copil sau un animal într-un vehicul
expus la soare, cu geamurile închise,
-

cheile la îndemâna copiilor în interiorul

maşinii.
Pentru a împiedica deschiderea accidentală
a usilor, folosiţi dispozitivul "Siguranta
pentru copii".
Aveţi grijă să nu deschideţi mai mult de o
treime geamurile din spate.
Pentru a proteja copii de razele soarelui,
echipaţi geamurile din spate cu storuri
laterale. Instalarea unui inaltator
Partea toracică a centurii trebuie poziţionată
pe umărul copilului, fără să atingă gâtul.
Verificaţi ca ramura abdominală a centurii de
siguranţă sa treaca peste şoldul copilului.
PEUGEOT vă recomandă folosirea unui
înălţător cu spătar, echipat cu un ghidaj de
centură la nivelul umărului.
Pentru instalarea optima a scaunului pentru
copii "cu fata in directia de mers", aveti grija
ca spatarul acestuia sa fie cat mai apropiat
posibil de spatarul scaunului vehiculului, in
contact cu acesta.
trebuie sa indepartati tetiera inainte de orice

instalare a scaunului pentru copii cu spatar
pe un loc al vehiculului.
Aveti grija ca tetiera sa fie depozitata sau
fixata in siguranta, pentru a evita proiectarea
acesteia in cazul unei franari puternice.
Fixati la loc tetiera dupa ce scaunul pentru
copii a fost indepartat.
Pentru locurile din spate, lasati intotdeauna
un spatiu suficient intre scaunul din fata si:
-

scaunul pentru copii "cu spatele in


directia de mers",
-

picioarele copilului asezat intr-un scaun


pentru copii "cu fata in directia de mers".
Pentru aceasta, deplasati scaunul din fata
si, daca este necesar, indreptati-i si spatarul. O instalare defectuoasă a unui scaun pentru
copii într-un vehicul compromite protectia
copilului în caz de coliziune.
Verificati daca exista vreo centura de
siguranta sau catarama a acesteia sub
scaunul pentru copii, deoarece acestea ar
putea destabiliza scaunul.
Fixaţi centurile de siguranţă sau centurile
scaunului copilului limitând la maxim jocul
în funcţie de corpul copilului, chiar pentru
trasee scurte.
Pentru instalarea unui scaun pentru copii cu
centura de siguranta, verificati daca acesta
este bine tensionata pe scaunul pentru
copii si daca il mentine ferm pe scaunul
vehiculului. Daca scaunul pasagerului
este reglabil, deplasati-l inainte daca este
necesar.
Copii la bord

121
boxer_ro_Chap06_Accessoires_ed01-2015

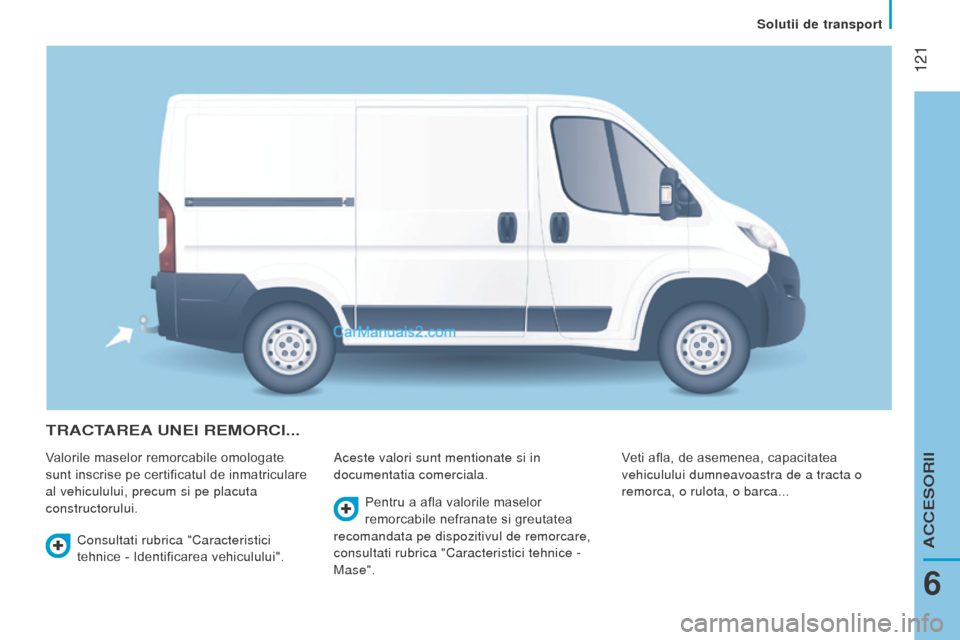

trActAre A une I re M orc I ...
Valorile maselor remorcabile omologate
sunt inscrise pe certificatul de inmatriculare
al vehiculului, precum si pe placuta
constructorului. Aceste valori sunt mentionate si in
documentatia comerciala.
Veti afla, de asemenea, capacitatea
vehiculului dumneavoastra de a tracta o
remorca, o rulota, o barca...
Consultati rubrica "Caracteristici
tehnice - Identificarea vehiculului". Pentru a afla valorile maselor
remorcabile nefranate si greutatea
recomandata pe dispozitivul de remorcare,
consultati rubrica "Caracteristici tehnice -
Mase".
6
Solutii de transport
ACCeSoRII

122
boxer_ro_Chap06_Accessoires_ed01-2015

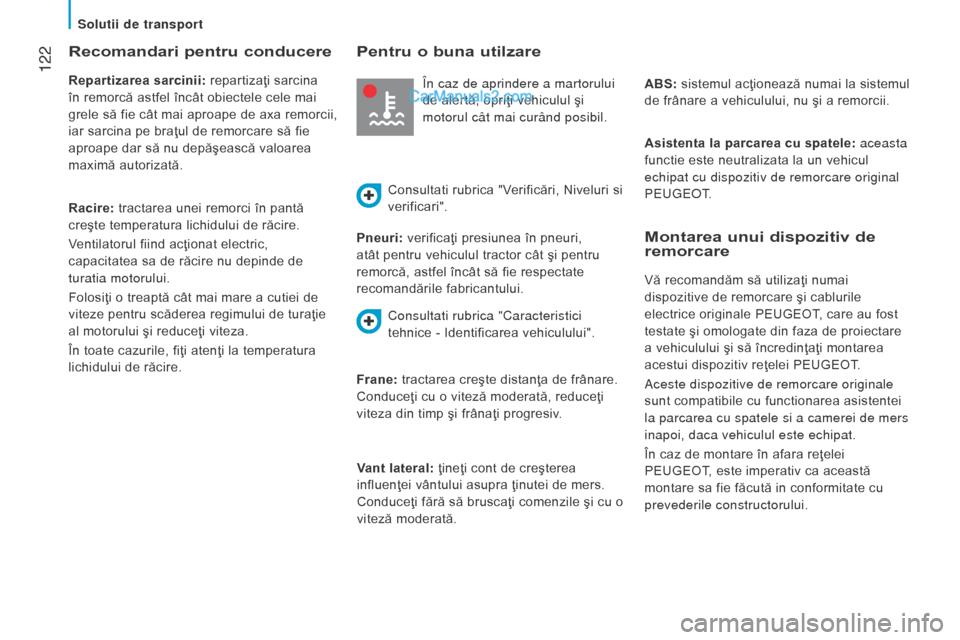

Recomandari pentru conducere
Repartizarea sarcinii: repartizaţi sarcina
în remorcă astfel încât obiectele cele mai
grele să fie cât mai aproape de axa remorcii,
iar sarcina pe braţul de remorcare să fie
aproape dar să nu depăşească valoarea
maximă autorizată.
Racire: tractarea unei remorci în pantă
creşte temperatura lichidului de răcire.
Ventilatorul fiind acţionat electric,
capacitatea sa de răcire nu depinde de
turatia motorului.
Folosiţi o treaptă cât mai mare a cutiei de
viteze pentru scăderea regimului de turaţie
al motorului şi reduceţi viteza.
În toate cazurile, fiţi atenţi la temperatura
lichidului de răcire. Pneuri: verificaţi presiunea în pneuri,
atât pentru vehiculul tractor cât şi pentru
remorcă, astfel încât să fie respectate
recomandările fabricantului.
Montarea unui dispozitiv de
remorcare
Vă recomandăm să utilizaţi numai
dispozitive de remorcare şi cablurile
electrice originale PEUGEOT, care au fost
testate şi omologate din faza de proiectare
a vehiculului şi să încredinţaţi montarea
acestui dispozitiv reţelei PEUGEOT.
Aceste dispozitive de remorcare originale
sunt compatibile cu functionarea asistentei
la parcarea cu spatele si a camerei de mers
inapoi, daca vehiculul este echipat.
În caz de montare în afara reţelei
PEUGEOT, este imperativ ca această
montare sa fie făcută in conformitate cu
prevederile constructorului.
Pentru o buna utilzare
În caz de aprindere a martorului
de alertă, opriţi vehiculul şi
motorul cât mai curând posibil.
Consultati rubrica "Verificări, Niveluri si
verificari".
Frane: tractarea creşte distanţa de frânare.
Conduceţi cu o viteză moderată, reduceţi
viteza din timp şi frânaţi progresiv. Vant lateral: ţineţi cont de creşterea
influenţei vântului asupra ţinutei de mers.
Conduceţi fără să bruscaţi comenzile şi cu o
viteză moderată. ABS: sistemul acţionează numai la sistemul
de frânare a vehiculului, nu şi a remorcii.
Asistenta la parcarea cu spatele: aceasta
functie este neutralizata la un vehicul
echipat cu dispozitiv de remorcare original
P
eugeot
.
Consultati rubrica "Caracteristici


tehnice - Identificarea vehiculului".
Solutii de transport

123
boxer_ro_Chap06_Accessoires_ed01-2015

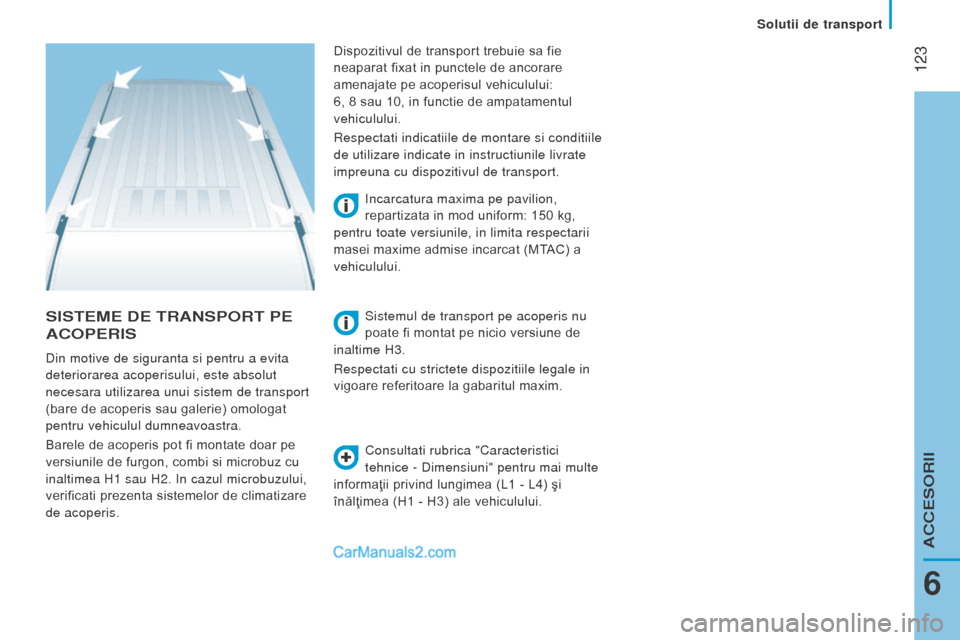

SISteMe de trAnSPort Pe
A
co P er IS
Consultati rubrica "Caracteristici
tehnice - Dimensiuni" pentru mai multe
informaţii privind lungimea (L1 - L4) şi
înălţimea (H1 - H3) ale vehiculului. Incarcatura maxima pe pavilion,
repartizata in mod uniform: 150 kg,
pentru toate versiunile, in limita respectarii
masei maxime admise incarcat (MTAC) a
vehiculului.
Din motive de siguranta si pentru a evita
deteriorarea acoperisului, este absolut
necesara utilizarea unui sistem de transport
(bare de acoperis sau galerie) omologat
pentru vehiculul dumneavoastra.
Barele de acoperis pot fi montate doar pe
versiunile de furgon, combi si microbuz cu
inaltimea H1 sau H2. In cazul microbuzului,
verificati prezenta sistemelor de climatizare
de acoperis. Dispozitivul de transport trebuie sa fie
neaparat fixat in punctele de ancorare
amenajate pe acoperisul vehiculului:
6,

8 sau 10, in functie de ampatamentul
vehiculului.
Respectati indicatiile de montare si conditiile
de utilizare indicate in instructiunile livrate
impreuna cu dispozitivul de transport.
Sistemul de transport pe acoperis nu
poate fi montat pe nicio versiune de
inaltime H3.
Respectati cu strictete dispozitiile legale in
vigoare referitoare la gabaritul maxim.
6
Solutii de transport
ACCeSoRII

124
boxer_ro_Chap06_Accessoires_ed01-2015
ALte A cce S or II
Aceste piese şi accesorii, după ce au fost
testate şi aprobate ca fiabile şi sigure,
sunt toate adaptate pentru vehiculul
dumeavoastră. Aveti la dispozitie o gamă
largă de produse şi piese de origine.
"Confort":
Deflectoare de aer, modul izoterm, difuzor
de parfum, lampa de citit, bricheta,
scrumiera mobila, suport anti-alunecare,
asistare la parcare spate...
"Protectie":
Covorase, sorturi, husa de protectie vehicul,
huse pentru scaune, grila de protectie
pentru geamurile usilor spate, usi spate
duble cu mecanism de blocare de siguranta,
autocolante de retusare... "Siguranta":
Alarma anti-intruziune, sistem de reperare
a vehiculului, lanturi pentru zapada, pneuri
antiderapante, scaune pentru copii, trusa
de prim ajutor, triunghi reflectorizant,
vesta reflectorizanta, extinctor, centura de
siguranta pentru animale de companie,
dispozitiv pentru taiat centura de siguranta /
spargerea geamului...
"Stil":
Jante din aluminiu...
"Multimedia":
CD player, WiFi la bord, sistem de navigatie
semi-integrat, kit-uri maini-libere, sisteme
de asistare a conducerii, suport multimedia
spate, DVD player, actualizare cartografie
de navigatie, sisteme de navigatie mobile,
suport de telefon, accesorii radio digital,
sisteme audio, priza de 230 V...
"Solutii de transport":
Dispozitive de remorcare, cabluri remorca cu
7/13 pini, 7/7 pini, 13 pini, kit-uri de protrectie
interioara, podea anti-alunecare, protectie
pentru pasajul rotii, pereti despartitori cabina,
bare de acoperis transversale, galerie de
acoperis, scara pentru galerie de acoperis,
rola de incarcare pentru galerie de acoperis,
panou de mers pentru galerie de acoperis...
Instalarea emiţătoarelor de
radiocomunicaţii
Înainte de orice instalare a emiţătorilor de
radiocomunicaţie ca echipament ulterior,
cu antenă exterioară pe vehicul, vă sfătuim
să contactaţi un reprezentant al mărcii
P
eugeot
.
Reţeaua PEUGEOT

vă va comunica
caracteristicile emiţătorilor (banda de
frecvenţă, puterea maximă de ieşire,
poziţia antenei, condiţiile specifice de
instalare) care pot fi montaţi, conform
Directivei Compatibilitate Electromagnetică
Automobile
(2004/104/CE).
Montarea unui echipament sau a
unui accesoriu electric neomologat
de către Automobiles PEUGEOT, poate
duce la o pană a sistemului electronic al
autoturismului dumneavoastră.
Noi vă mulţumim pentru că aţi reţinut
această particularitate şi vă sfătuim să luaţi
legătura cu un reprezentant al Mărcii pentru
a vă prezenta gama de echipamente sau
accesorii omologate.
În funcţie de ţara unde se face
comercializarea este posibil ca vestele
şi triunghiurile reflectorizante sau becurile
de schimb si etilotestele sa fie obligatorii la
bordul vehiculului.
Pentru a preveni incomodarea apăsării
pedalelor:
-
asiguraţi-vă de buna poziţionare a

covoraşului şi a fixărilor sale,
-

nu folosiţi niciodată un covoraş peste

altul.
echipamente

125
boxer_ro_Chap06_Accessoires_ed01-2015

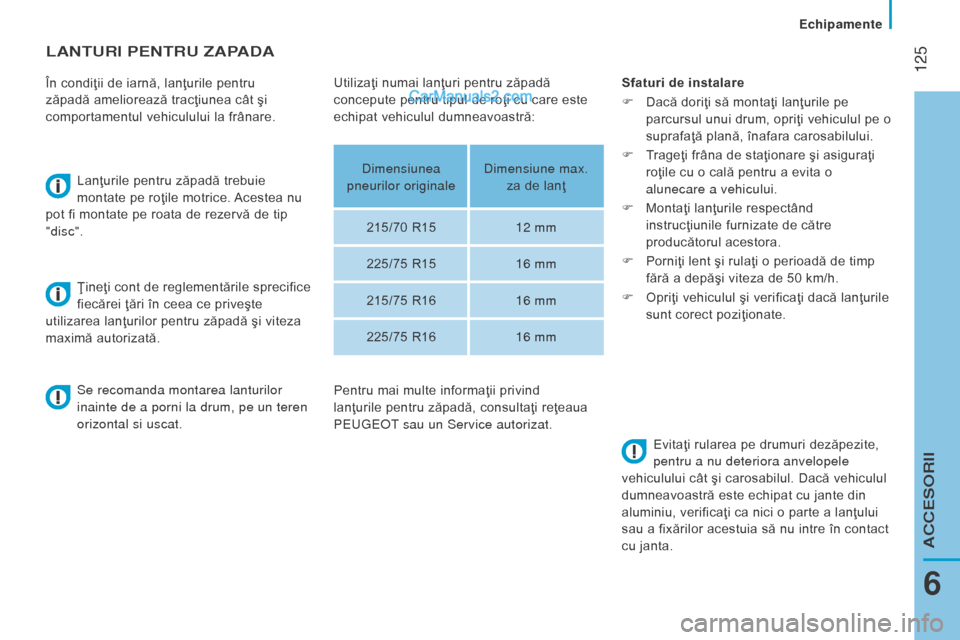

LAnturI Pentru zAPAdA
În condiţii de iarnă, lanţurile pentru
zăpadă ameliorează tracţiunea cât şi
comportamentul vehiculului la frânare.Lanţurile pentru zăpadă trebuie
montate pe roţile motrice. Acestea nu
pot fi montate pe roata de rezervă de tip
"disc".
Ţineţi cont de reglementările sprecifice
fiecărei ţări în ceea ce priveşte
utilizarea lanţurilor pentru zăpadă şi viteza
maximă autorizată. Sfaturi de instalare
F
Dacă doriţi să montaţi lanţurile pe


parcursul unui drum, opriţi vehiculul pe o
suprafaţă plană, înafara carosabilului.
F
T

rageţi frâna de staţionare şi asiguraţi
roţile cu o cală pentru a evita o
alunecare a vehicului.
F
Montaţi lanţurile respectând


instrucţiunile furnizate de către
producătorul acestora.
F
Porniţi lent şi rulaţi o perioadă de timp


fără a depăşi viteza de 50 km/h.
F
Opriţi vehiculul şi verificaţi dacă lanţurile


sunt corect poziţionate.
Se recomanda montarea lanturilor
inainte de a porni la drum, pe un teren
orizontal si uscat. Evitaţi rularea pe drumuri dezăpezite,
pentru a nu deteriora anvelopele
vehiculului cât şi carosabilul. Dacă vehiculul
dumneavoastră este echipat cu jante din
aluminiu, verificaţi ca nici o parte a lanţului
sau a fixărilor acestuia să nu intre în contact
cu janta.
Utilizaţi numai lanţuri pentru zăpadă
concepute pentru tipul de roţi cu care este
echipat vehiculul dumneavoastră:
Dimensiunea
pneurilor originale Dimensiune max.
za de lanţ
215/70 R15 12 mm
225/75 R15 16 mm
215/75 R16 16 mm
225/75 R16 16 mm
Pentru mai multe informaţii privind
lanţurile pentru zăpadă, consultaţi reţeaua
P
eugeot
sau un Service autorizat.
echipamente
6
ACCeSoRII

126
boxer_ro_Chap07_Verifications_ed01-2015

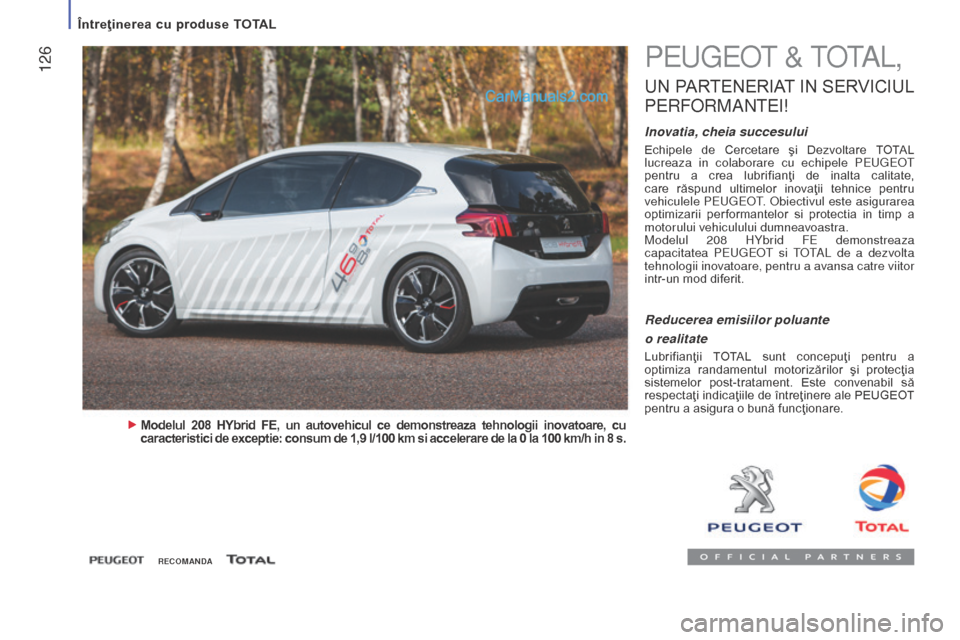

Peugeot & totA L,
UN PARTENERIAT I N S ERVICIUL
PeR

F
oRM
AN
t
e
I!
Inovatia, cheia succesului
Echipele de Cercetare şi Dezvoltare TOTAL
lucreaza in colaborare cu echipele Pe ugeot
pentru a crea lubrifianţi de inalta calitate,
care răspund ultimelor inovaţii tehnice pentru
vehiculele P
e

ugeot
.
o
b
iectivul este asigurarea
optimizarii per formantelor si protectia in timp a
motorului vehiculului dumneavoastra.
Modelul 208 HYbrid F
e

demonstreaza
capacitatea P
e

ugeot si tot
A
L de a dezvolta
tehnologii inovatoare, pentru a avansa catre viitor
intr-un mod diferit.
Modelul 208 h Ybrid FE, un autovehicul ce demonstreaza tehnologii inovatoare, cu
caracteristici de exceptie: consum de 1,9 l/100 km si accelerare de la 0 la 100 km/h in 8 s.
Reducerea emisiilor poluante
o realitate
Lubrifianţii TOTAL sunt concepuţi pentru a
optimiza randamentul motorizărilor şi protecţia
sistemelor post-tratament. Este convenabil să
respectaţi indicaţiile de întreţinere ale PEUGEOT
pentru a asigura o bună funcţionare.
recoMA ndA
Întreţinerea cu produse TOTAL

127
boxer_ro_Chap07_Verifications_ed01-2015

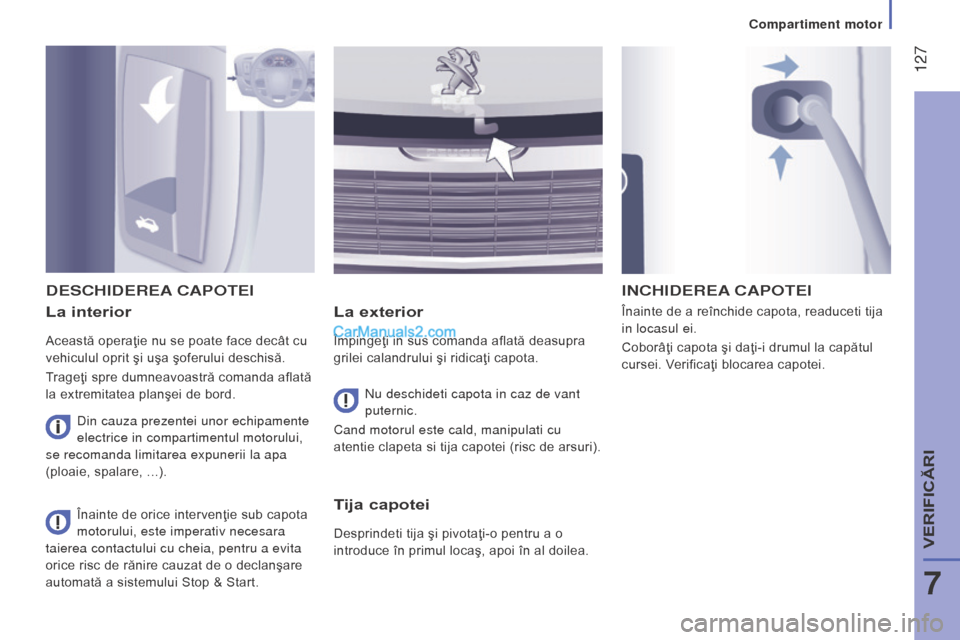

La interior
Această operaţie nu se poate face decât cu
vehiculul oprit şi uşa şoferului deschisă.
Trageţi spre dumneavoastră comanda aflată
la extremitatea planşei de bord.
La exterior
Împingeţi in sus comanda aflată deasupra
grilei calandrului şi ridicaţi capota.Înainte de a reînchide capota, readuceti tija
in locasul ei.
Coborâţi capota şi daţi-i drumul la capătul
cursei. Verificaţi blocarea capotei.
deScHIdereA c
AP ote I
Nu deschideti capota in caz de vant
puternic.
Cand motorul este cald, manipulati cu
atentie clapeta si tija capotei (risc de arsuri).
Înainte de orice intervenţie sub capota
motorului, este imperativ necesara
taierea contactului cu cheia, pentru a evita
orice risc de rănire cauzat de o declanşare
automată a sistemului Stop & Start.
IncHIdereA c AP ote I
T

ija capotei
Desprindeti tija şi pivotaţi-o pentru a o
introduce în primul locaş, apoi în al doilea.
Din cauza prezentei unor echipamente
electrice in compartimentul motorului,
se recomanda limitarea expunerii la apa
(ploaie, spalare, ...).
7
Compartiment motor
VERIFIC
RI

128
boxer_ro_Chap07_Verifications_ed01-2015

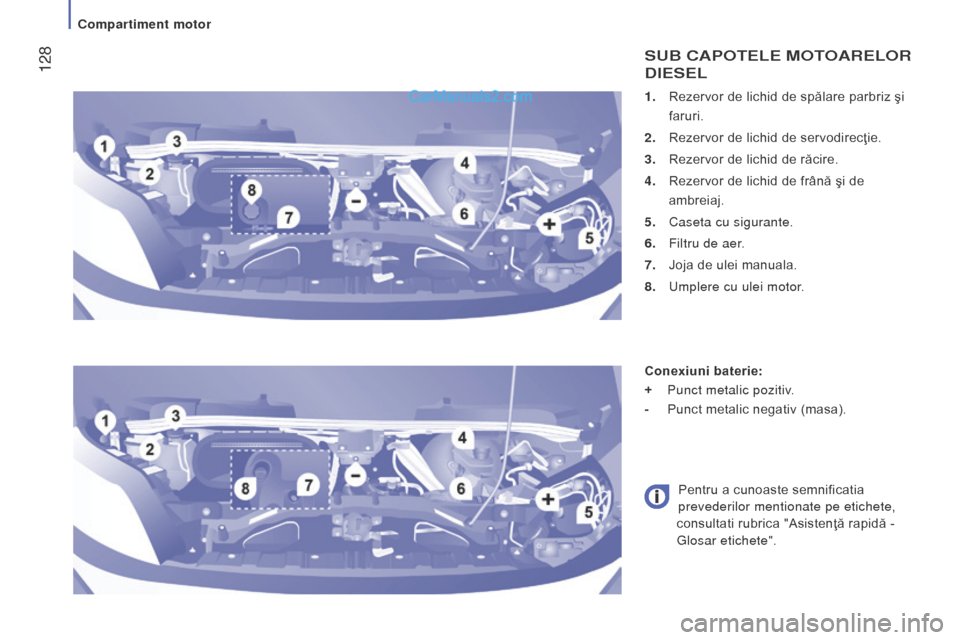

1. Rezervor de lichid de spălare parbriz şi
faruri.
2.

Rezervor de lichid de servodirecţie.
3.


Rezervor de lichid de răcire.
4.


Rezervor de lichid de frână şi de

ambreiaj.
5.

Caseta cu sigurante.
6.


Filtru de aer
.
7.

Joja de ulei manuala.
8.

u mplere cu ulei motor.
SuB cAPoteLe MotoAreLor
dI
e S e L
Conexiuni baterie:
+
Punct metalic pozitiv

.
-
Punct metalic negativ (masa).
Pentru a cunoaste semnificatia


prevederilor mentionate pe etichete,
consultati rubrica "Asistenţă rapidă -
g

losar etichete".
Compartiment motor
