Peugeot Boxer 2015.5 Manualul de utilizare (in Romanian)

139
boxer_ro_Chap07_Verifications_ed01-2015

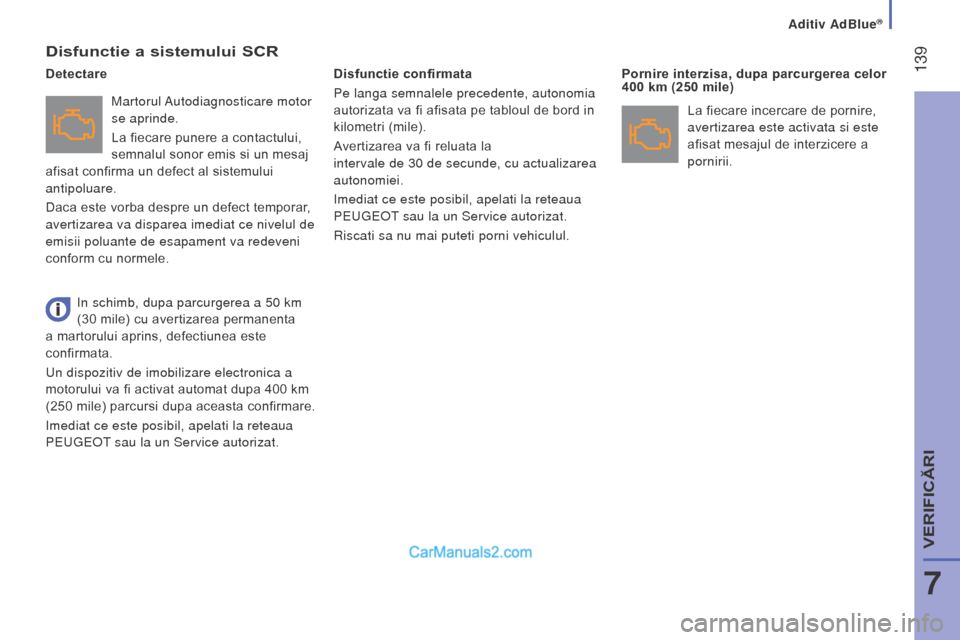

Disfunctie a sistemului SCR
Martorul Autodiagnosticare motor
se aprinde.
La fiecare punere a contactului,
semnalul sonor emis si un mesaj
afisat confirma un defect al sistemului
antipoluare.
Daca este vorba despre un defect temporar,
avertizarea va disparea imediat ce nivelul de
emisii poluante de esapament va redeveni
conform cu normele. Disfunctie confirmata
Pe langa semnalele precedente, autonomia
autorizata va fi afisata pe tabloul de bord in
kilometri (mile).
Avertizarea va fi reluata la
intervale
de 30 de secunde, cu actualizarea
autonomiei.
Imediat ce este posibil, apelati la reteaua
P
eugeot
sau la un Service autorizat.
Riscati sa nu mai puteti porni vehiculul. Pornire interzisa, dupa parcurgerea celor


400 km (250 mile)
Detectare
La fiecare incercare de pornire,
avertizarea este activata si este
afisat mesajul de interzicere a
pornirii.
In schimb, dupa parcurgerea a 50 km
(30 mile) cu avertizarea permanenta
a martorului aprins, defectiunea este
confirmata.
u

n dispozitiv de imobilizare electronica a
motorului va fi activat automat dupa 400 km
(250 mile) parcursi dupa aceasta confirmare.
Imediat ce este posibil, apelati la reteaua
P
eugeot
sau la un Service autorizat.
Aditiv AdBlue®
7
VERIFIC
RI

140
boxer_ro_Chap07_Verifications_ed01-2015

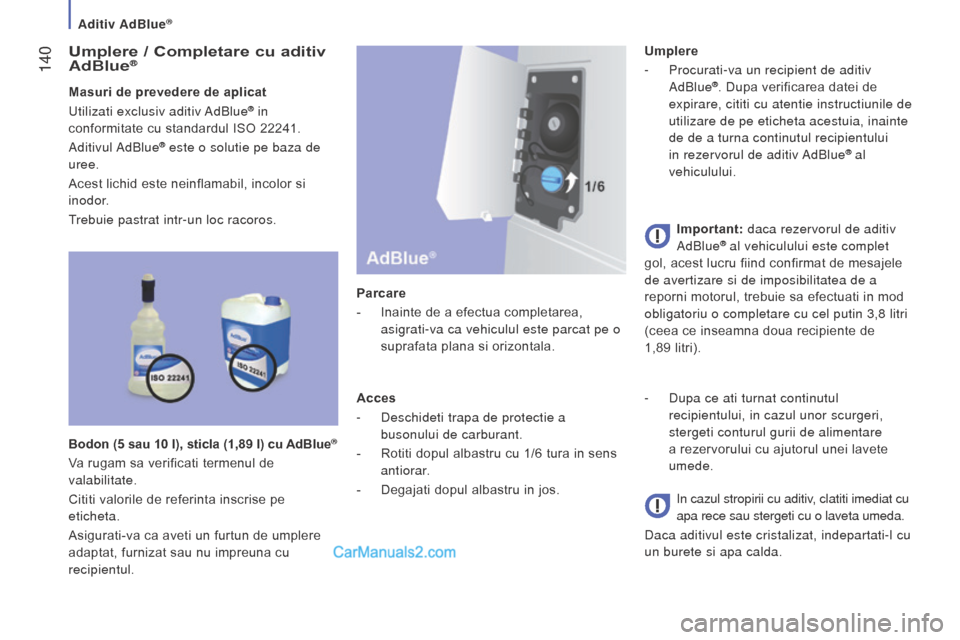

Umplere / Completare cu aditiv
AdBlue®
Masuri de prevedere de aplicat
u
tilizati exclusiv aditiv AdBlue® in
conformitate cu standardul ISO 22241.
Aditivul AdBlue
® este o solutie pe baza de
uree.
Acest lichid este neinflamabil, incolor si
inodor.
trebuie pastrat intr-un loc racoros.
Bodon (5 sau 10 l), sticla (1,89 l) cu

AdBlue
®
Va rugam sa verificati termenul de
valabilitate.
Cititi valorile de referinta inscrise pe
eticheta.
Asigurati-va ca aveti un furtun de umplere
adaptat, furnizat sau nu impreuna cu
recipientul. Parcare
-

Inainte de a efectua completarea,

asigrati-va ca vehiculul este parcat pe o
suprafata plana si orizontala.
Acces
-
Deschideti trapa de protectie a

busonului de carburant.
- Rotiti dopul albastru cu 1/6 tura in sens
antiorar.
-

Degajati dopul albastru in jos.Umplere
-


Procurati-va un recipient de aditiv

AdBlue
®. Dupa verificarea datei de
expirare, cititi cu atentie instructiunile de
utilizare de pe eticheta acestuia, inainte
de de a turna continutul recipientului
in rezervorul de aditiv AdBlue
® al
vehiculului.
Important: daca rezervorul de aditiv
AdBlue
® al vehiculului este complet
gol, acest lucru fiind confirmat de mesajele
de avertizare si de imposibilitatea de a
reporni motorul, trebuie sa efectuati in mod
obligatoriu o completare cu cel putin 3,8
litri
(ceea ce inseamna doua recipiente de
1,89

litri).
-

Dupa ce ati turnat continutul

recipientului, in cazul unor scurgeri,
stergeti conturul gurii de alimentare
a rezervorului cu ajutorul unei lavete
umede.
In cazul stropirii cu aditiv, clatiti imediat cu
apa rece sau stergeti cu o laveta umeda.
Daca aditivul este cristalizat, indepartati-l cu
un burete si apa calda.
Aditiv AdBlue®

141
boxer_ro_Chap07_Verifications_ed01-2015

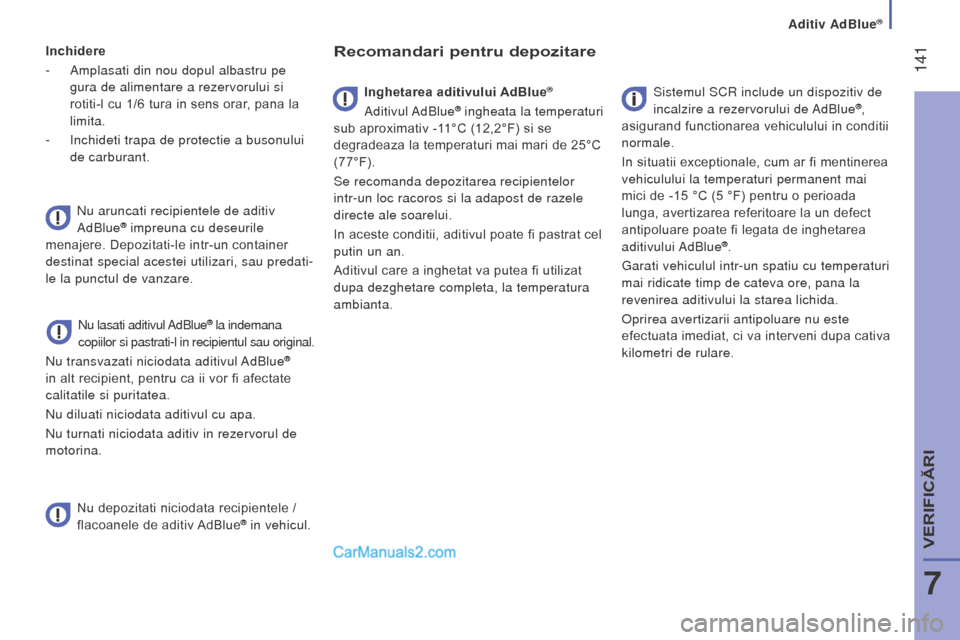

Inchidere
-
Amplasati din nou dopul albastru pe

gura de alimentare a rezervorului si
rotiti-l cu 1/6 tura in sens orar, pana la
limita.
-

Inchideti trapa de protectie a busonului

de carburant.
Nu aruncati recipientele de aditiv
AdBlue
® impreuna cu deseurile
menajere. Depozitati-le intr-un container
destinat special acestei utilizari, sau predati-
le la punctul de vanzare.
Nu lasati aditivul AdBlue
® la indemana
copiilor si pastrati-l in recipientul sau original.
Nu transvazati niciodata aditivul AdBlue
®
in alt recipient, pentru ca ii vor fi afectate
calitatile si puritatea.
Nu diluati niciodata aditivul cu apa.
Nu turnati niciodata aditiv in rezervorul de
motorina.
Recomandari pentru depozitare
Nu depozitati niciodata recipientele /
flacoanele de aditiv AdBlue® in vehicul. Inghetarea aditivului AdBlue
®
Aditivul AdBlue® ingheata la temperaturi
sub aproximativ -11°C (12,2°F) si se
degradeaza la temperaturi mai mari de 25°C
(77°F).
Se recomanda depozitarea recipientelor
intr-un loc racoros si la adapost de razele
directe ale soarelui.
In aceste conditii, aditivul poate fi pastrat cel
putin un an.
Aditivul care a inghetat va putea fi utilizat
dupa dezghetare completa, la temperatura
ambianta. Sistemul SCR include un dispozitiv de
incalzire a rezervorului de AdBlue®,
asigurand functionarea vehiculului in conditii
normale.
In situatii exceptionale, cum ar fi mentinerea
vehiculului la temperaturi permanent mai
mici de -15 °C (5 °F) pentru o perioada
lunga, avertizarea referitoare la un defect
antipoluare poate fi legata de inghetarea
aditivului AdBlue
®.
g

arati vehiculul intr-un spatiu cu temperaturi
mai ridicate timp de cateva ore, pana la
revenirea aditivului la starea lichida.
o

prirea avertizarii antipoluare nu este
efectuata imediat, ci va interveni dupa cativa
kilometri de rulare.
Aditiv AdBlue®
7
VERIFIC
RI

142
boxer_ro_Chap08_Aide-Rapide_ed01-2015

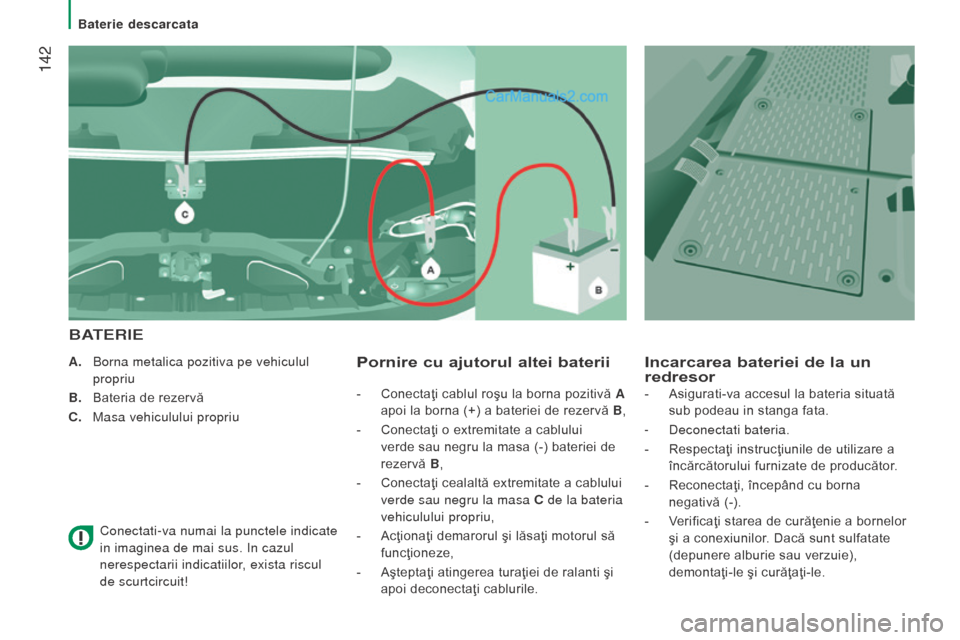

A. Borna metalica pozitiva pe vehiculul
propriu
B.

Bateria de rezervă
c

.
Masa vehiculului propriu
Conectati-va numai la punctele indicate


in imaginea de mai sus. In cazul
nerespectarii indicatiilor, exista riscul
de scurtcircuit!Pornire cu ajutorul altei baterii
B
A
ter

I
e
Incarcarea bateriei de la un
redresor
- Conectaţi cablul roşu la borna pozitivă A
apoi la borna (+) a bateriei de rezervă B ,
-

Conectaţi o extremitate a cablului

verde sau negru la masa (-) bateriei de
rezervă
B,
-

Conectaţi cealaltă extremitate a cablului

verde sau negru la masa
c
de la bateria

vehiculului propriu,
-

Acţionaţi demarorul şi lăsaţi motorul să

funcţioneze,
-

Aşteptaţi atingerea turaţiei de ralanti şi

apoi deconectaţi cablurile. -
Asigurati-va accesul la bateria situată
sub podeau in stanga fata.
-

Deconectati bateria.
-


Respectaţi instrucţiunile de utilizare a

încărcătorului furnizate de producător.
-

Reconectaţi, începând cu borna

negativă (-).
-

V
erificaţi starea de curăţenie a bornelor
şi a conexiunilor. Dacă sunt sulfatate
(depunere alburie sau verzuie),
demontaţi-le şi curăţaţi-le.
Baterie descarcata

143
boxer_ro_Chap08_Aide-Rapide_ed01-2015

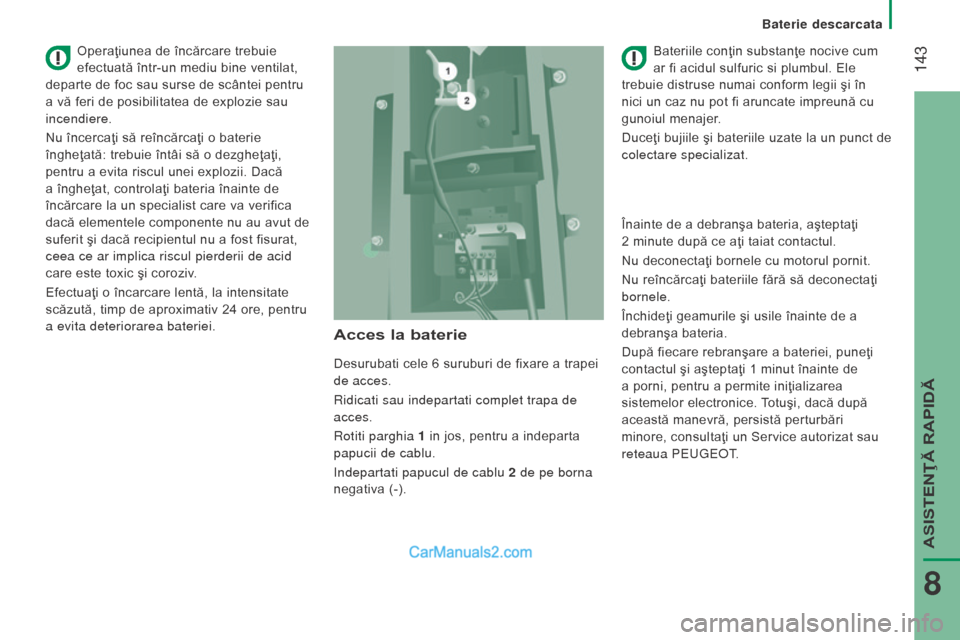

Acces la baterie
Desurubati cele 6 suruburi de fixare a trapei
de acces.
Ridicati sau indepartati complet trapa de
acces.
Rotiti parghia 1 in jos, pentru a indeparta
papucii de cablu.
Indepartati papucul de cablu 2 de pe borna
negativa (-). Bateriile conţin substanţe nocive cum
ar fi acidul sulfuric si plumbul. Ele
trebuie distruse numai conform legii şi în
nici un caz nu pot fi aruncate impreună cu
gunoiul menajer.
Duceţi bujiile şi bateriile uzate la un punct de
colectare specializat.
Operaţiunea de încărcare trebuie
efectuată într-un mediu bine ventilat,
departe de foc sau surse de scântei pentru
a vă feri de posibilitatea de explozie sau
incendiere.
Nu încercaţi să reîncărcaţi o baterie
îngheţată: trebuie întâi să o dezgheţaţi,
pentru a evita riscul unei explozii. Dacă
a îngheţat, controlaţi bateria înainte de
încărcare la un specialist care va verifica
dacă elementele componente nu au avut de
suferit şi dacă recipientul nu a fost fisurat,
ceea ce ar implica riscul pierderii de acid
care este toxic şi coroziv.
Efectuaţi o încarcare lentă, la intensitate
scăzută, timp de aproximativ 24 ore, pentru
a evita deteriorarea bateriei. Înainte de a debranşa bateria, aşteptaţi
2 minute după ce aţi taiat contactul.
Nu deconectaţi bornele cu motorul pornit.
Nu reîncărcaţi bateriile fără să deconectaţi
bornele.
Închideţi geamurile şi usile înainte de a
debranşa bateria.
După fiecare rebranşare a bateriei, puneţi
contactul şi aşteptaţi 1 minut înainte de
a porni, pentru a permite iniţializarea
sistemelor electronice. Totuşi, dacă după
această manevră, persistă perturbări
minore, consultaţi un Service autorizat sau
reteaua P
eugeot
.
Baterie descarcata
ASISTENŢĂ RAPIDĂ
8

144
boxer_ro_Chap08_Aide-Rapide_ed01-2015

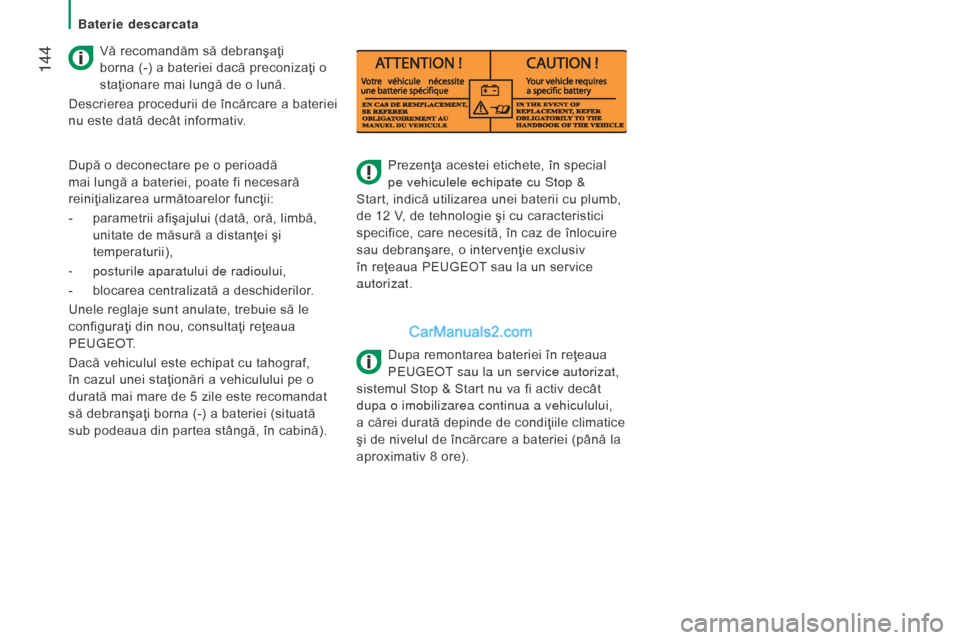

Prezenţa acestei etichete, în special
pe vehiculele echipate cu Stop &
Start, indică utilizarea unei baterii cu plumb,
de 12
V, de tehnologie şi cu caracteristici
specifice, care necesită, în caz de înlocuire
sau debranşare, o intervenţie exclusiv
în reţeaua PEUGEOT sau la un service
autorizat.
Dupa remontarea bateriei în reţeaua
P
eugeot
sau la un service autorizat,

sistemul Stop & Start nu va fi activ decât
dupa o imobilizarea continua a vehiculului,
a

cărei durată depinde de condiţiile climatice
şi de nivelul de încărcare a bateriei (până la
aproximativ 8 ore).
Vă recomandăm să debranşaţi
borna

(-) a bateriei dacă preconizaţi o
staţionare mai lungă de o lună.
Descrierea procedurii de încărcare a bateriei
nu este dată decât informativ.
După o deconectare pe o perioadă
mai lungă a bateriei, poate fi necesară
reiniţializarea următoarelor funcţii:
-

parametrii afişajului (dată, oră, limbă,


unitate de măsură a distanţei şi
temperaturii),
-

posturile aparatului de radioului,
-


blocarea centralizată a deschiderilor

.
Unele reglaje sunt anulate, trebuie să le
configuraţi din nou, consultaţi reţeaua
P
eugeot
.
Dacă vehiculul este echipat cu tahograf,


în cazul unei staţionări a vehiculului pe o
durată mai mare de 5 zile este recomandat
să debranşaţi borna (-) a bateriei (situată
sub podeaua din partea stângă, în cabină).
Baterie descarcata

145
boxer_ro_Chap08_Aide-Rapide_ed01-2015

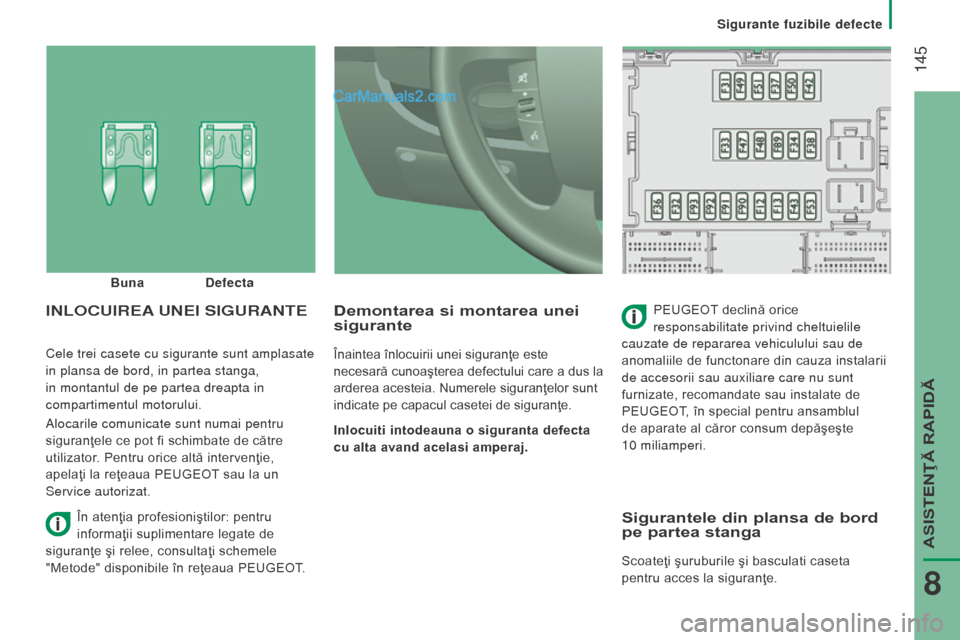

Cele trei casete cu sigurante sunt amplasate
in plansa de bord, in partea stanga,
in montantul de pe partea dreapta in
compartimentul motorului.
Alocarile comunicate sunt numai pentru
siguranţele ce pot fi schimbate de către
utilizator. Pentru orice altă intervenţie,
apelaţi la reţeaua PEUGEOT sau la un
Service autorizat.
Demontarea si montarea unei
sigurante
Înaintea înlocuirii unei siguranţe este
necesară cunoaşterea defectului care a dus la
arderea acesteia. Numerele siguranţelor sunt
indicate pe capacul casetei de siguranţe.
Inlocuiti intodeauna o siguranta defecta
cu alta avand acelasi amperaj.
InLocuIreA uneI SIG ur A ntePEUGEOT declină orice
responsabilitate privind cheltuielile
cauzate de repararea vehiculului sau de
anomaliile de functonare din cauza instalarii
de accesorii sau auxiliare care nu sunt
furnizate, recomandate sau instalate de
PEUGEOT, în special pentru ansamblul
de aparate al căror consum depăşeşte
10

miliamperi.
Buna
d

efecta
În atenţia profesioniştilor: pentru
informaţii suplimentare legate de
siguranţe şi relee, consultaţi schemele
"Metode" disponibile în reţeaua PEUGEOT.
Sigurantele din plansa de bord
pe partea stanga
Scoateţi şuruburile şi basculati caseta
pentru acces la siguranţe.
Sigurante fuzibile defecte
ASISTENŢ
 RAPID

8

146
boxer_ro_Chap08_Aide-Rapide_ed01-2015

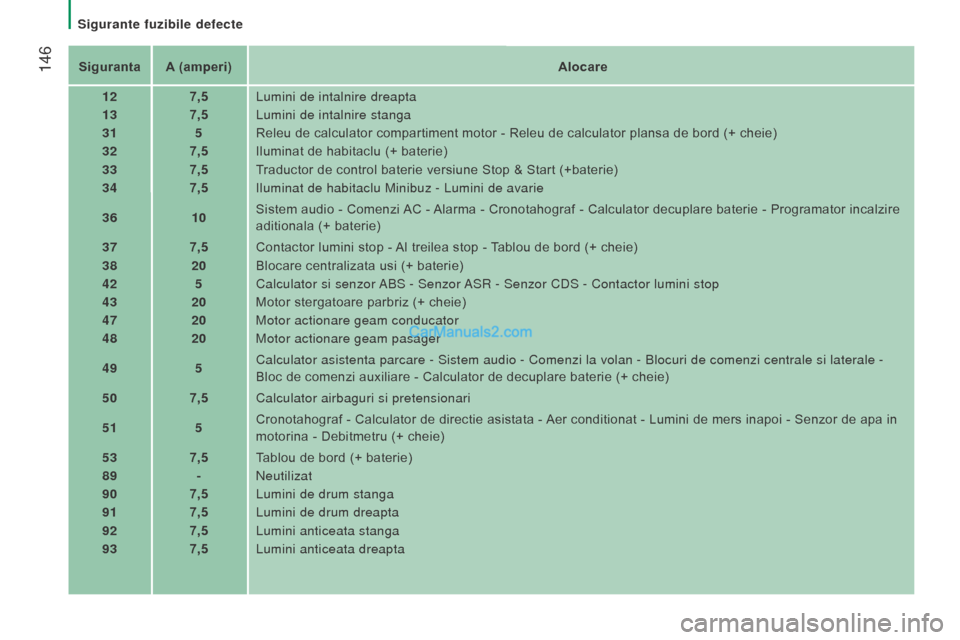

Siguranta A (amperi)Alocare
12 7,5Lumini de intalnire dreapta
13 7,5Lumini de intalnire stanga
31 5Releu de calculator compartiment motor - Releu de calculator plansa de bord (+ cheie)
32 7,5Iluminat de habitaclu (+ baterie)
33 7,5Traductor de control baterie versiune Stop & Start (+baterie)
34 7,5Iluminat de habitaclu Minibuz - Lumini de avarie
36 10Sistem audio - Comenzi AC - Alarma - Cronotahograf - Calculator decuplare baterie - Programator incalzire
aditionala (+ baterie)
37 7,5Contactor lumini stop - Al treilea stop - Tablou de bord (+ cheie)
38 20Blocare centralizata usi (+ baterie)
42 5Calculator si senzor ABS - Senzor ASR - Senzor CDS - Contactor lumini stop
43 20Motor stergatoare parbriz (+ cheie)
47 20Motor actionare geam conducator
48 20Motor actionare geam pasager
49 5Calculator asistenta parcare - Sistem audio - Comenzi la volan - Blocuri\
de comenzi centrale si laterale -
Bloc de comenzi auxiliare - Calculator de decuplare baterie (+ cheie)
50 7,5Calculator airbaguri si pretensionari
51 5Cronotahograf - Calculator de directie asistata - Aer conditionat - Lumini de mers inapoi - Senzor de apa in
motorina - Debitmetru (+ cheie)
53 7,5Tablou de bord (+ baterie)
89 -Neutilizat
90 7,5Lumini de drum stanga
91 7,5Lumini de drum dreapta
92 7,5Lumini anticeata stanga
93 7,5Lumini anticeata dreapta
Sigurante fuzibile defecte

147
boxer_ro_Chap08_Aide-Rapide_ed01-2015

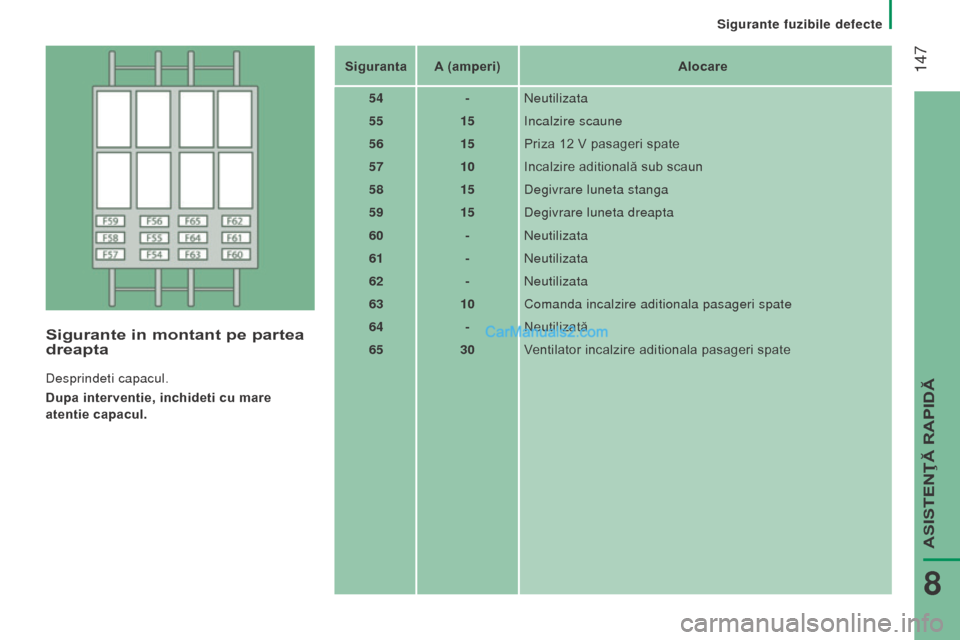

Sigurante in montant pe partea
dreapta
Desprindeti capacul.
Dupa interventie, inchideti cu mare
atentie capacul.Siguranta A (amperi)
Alocare
54 -Neutilizata
55 15Incalzire scaune
56 15Priza 12 V pasageri spate
57 10Incalzire aditională sub scaun
58 15Degivrare luneta stanga
59 15Degivrare luneta dreapta
60 -Neutilizata
61 -Neutilizata
62 -Neutilizata
63 10Comanda incalzire aditionala pasageri spate
64 -Neutilizată
65 30Ventilator incalzire aditionala pasageri spate
Sigurante fuzibile defecte
ASISTENŢĂ RAPIDĂ
8

148
boxer_ro_Chap08_Aide-Rapide_ed01-2015

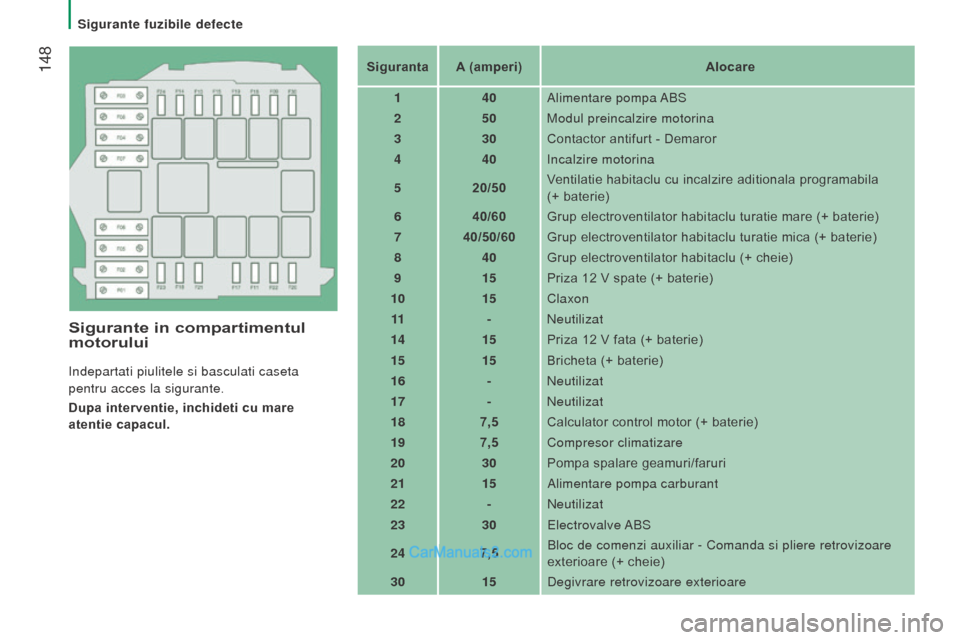

Sigurante in compartimentul
motorului
Indepartati piulitele si basculati caseta
pentru acces la sigurante.
Dupa interventie, inchideti cu mare
atentie capacul.Siguranta A (amperi)
Alocare
1 40Alimentare pompa ABS
2 50Modul preincalzire motorina
3 30Contactor antifurt - Demaror
4 40Incalzire motorina
5 20/50Ventilatie habitaclu cu incalzire aditionala programabila
(+ baterie)
6 40/60Grup electroventilator habitaclu turatie mare (+ baterie)
7 40/50/60 Grup electroventilator habitaclu turatie mica (+ baterie)
8 40Grup electroventilator habitaclu (+ cheie)
9 15Priza 12 V spate (+ baterie)
10 15Claxon
11 -Neutilizat
14 15Priza 12 V fata (+ baterie)
15 15Bricheta (+ baterie)
16 -Neutilizat
17 -Neutilizat
18 7,5Calculator control motor (+ baterie)
19 7,5Compresor climatizare
20 30Pompa spalare geamuri/faruri
21 15Alimentare pompa carburant
22 -Neutilizat
23 30
e

lectrovalve ABS
24 7,5Bloc de comenzi auxiliar - Comanda si pliere retrovizoare
exterioare (+ cheie)
30 15Degivrare retrovizoare exterioare
Sigurante fuzibile defecte
