Montering av reservhjulet Förvaring av hjulet
- Sätt reservhjulet på plats på navet och
dra åt bultarna en aning för hand.
-

Utför en första åtdragning med

hylsnyckeln
d och stången

B (kryssvis).
-

Sänk bilen helt igen genom att vika in

och lossa domkraften
c
.
-


Dra åt bultarna igen med hylsnyckeln

d och stången

B (utan att dra åt alltför
hårt). Det är absolut nödvändigt att sätta tillbaka
hjulet som ska repareras eller reservhjulet
under bilen för att vinschsystemet ska
spärras.
-

Placera hjulet bak i bilen.
●


För versioner med
plåtfälgar ska
hållaren H fästas på den yttre delen.
●

Skruva åt handtaget
g
för att förbinda

hållaren med plåtfälgen. ●
För versioner med lättmetallfälgar ska
kopplingen J placeras på den inre delen.
●

Skruva fast kopplingens tre fästskruvar
I
på lättmetallfälgen.
Punkterat däck
SNABB HJÄLP
8

160
boxer_sv_Chap08_Aide-Rapide_ed01-2015
Se avsnittet "Tekniska data -
Fordonsidentifiering" för att hitta
etiketten med däcktryck.
-
Placera den förlängda hylsan
A
,
hylsnyckeln
d och stången

B på
fästskruven.
-

V

rid enheten medurs för att linda upp
kabeln helt och höja upp hjulet under
bilen.
-

Kontrollera att hjulet ligger horisontalt


och dikt an mot bilens golv och att
vinschsystemets spår är synligt.
-

Lägg undan verktygen och hjulkapseln


(beroende på utförande).
Återmontering av det
reparerade hjulet
Återmonteringen av det reparerade hjulet
sker på samma sätt som monteringen av
reservhjulet. Glöm inte att sätta tillbaka
hjulkapseln.
Reservhjulet är inte konstruerat för att köra
långa sträckor. Kontrollera åtdragningen
av skruvarna och reservhjulets lufttryck
på en PEUGEOT-verkstad eller en annan
kvalificerad verkstad snarast möjligt.
Reparera och montera tillbaka originalhjulet
så snabbt som möjligt på en PEUGEOT-
verkstad eller en annan kvalificerad
verkstad.
Punkterat däck

161
boxer_sv_Chap08_Aide-Rapide_ed01-2015
RePARATIOnSSATSd äckreparation
- Dra åt handbromsen.
-
Skruva loss hatten från däckventilen,

ta bort påfyllningsslangen B och skruva
fast ringen
e
på ventilen. -


Starta motorn.
-
För in stickkontakten g i det närmaste
strömuttaget i bilen.
-

Manövrera kompressorn genom att

placera strömbrytaren F i läget "I"
(tänd).
-

Pumpa upp däcktrycket till 5
bar.
För att avläsningen ska bli noggrann bör du
kontrollera tryckvärdet på manometern H
med kompressorn släckt.
-

Kontrollera att strömbrytaren
F för
kompressorn är ställd på "0" (släckt).
Denna sats för provisorisk däckreparation
ligger i en väska som är placerad i en av
framdörrarna.
Den omfattar:
-

en behållare

A som innehåller
tätningsvätska och är försedd med:
●

en påfyllningsslang

B
●

en dekal

c
med texten "max.


80

km/h", som föraren ska klistra på
en synlig plats (på instrumentbrädan)
efter att ha reparerat däcket
-

en bruksanvisning för reparationssatsen
-


en kompressor

d
försedd med en


manometer och kopplingar
-

adaptrar för pumpning
Punkterat däck
SNABB HJÄLP
8

162
boxer_sv_Chap08_Aide-Rapide_ed01-2015
- Om du inte får ett tryck på minst
3 bar inom 5 minuter kopplar du
loss kompressorn från ventilen och
strömuttaget och kör bilen framåt cirka
10
meter, så att tätningsvätskan sprids
inne i däcket.
-

Pumpa sedan på nytt:
●


Om du inte får upp trycket till minst

3
bar inom 10 minuter stannar du
bilen. Då är däcket för skadat och kan
inte repareras. Kontakta PEUGEOT
eller en annan kvalificerad verkstad.
●

Om däcktrycket kommer upp i
5 bar
kan du starta om omedelbart.
När du har kört i cirka 10
minuter stannar du
bilen och kontrollerar däcktrycket igen.
Återställ korrekt tryck enligt dekalen som
sitter på stolpen på förarsidan och kontakta
PEUGEOT eller en annan kvalificerad
verkstad så snart som möjligt.
Kontroll och återställning av
trycket
Kompressorn kan endast användas för att
kontrollera och återställa trycket.
-

Koppla ur slangen
I och anslut den
direkt till däckventilen. Behållaren
ansluts då till kompressorn och
tätningsvätskan sprutas inte in.
Om däcket måste tömmas på luft ansluter
du slangen I till däckventilen och trycker
på den gula knappen mitt på kompressorns
strömbrytare.
Byte av behållaren
Så här byter du ut behållaren med
tätningsvätska:
-

koppla ur slangen
I
-

vrid behållaren som ska bytas ut moturs

och lyft upp den
-

lägg in den nya behållaren och vrid den

medurs
-

anslut slangen
I igen och fäst slangen B
där den ska sitta
Behållaren innehåller etylenglykol, en
produkt som är skadlig vid förtäring och
irriterande för ögonen.
Förvaras utom räckhåll för barn.
Efter användning får behållaren inte kastas
i naturen, lämna tillbaka den till PEUGEOT
eller till ett godkänt uppsamlingsställe.
Satsen för däckreparation och
reservbehållare tillhandahålls av
PEUGEOT.
Punkterat däck

163
boxer_sv_Chap08_Aide-Rapide_ed01-2015

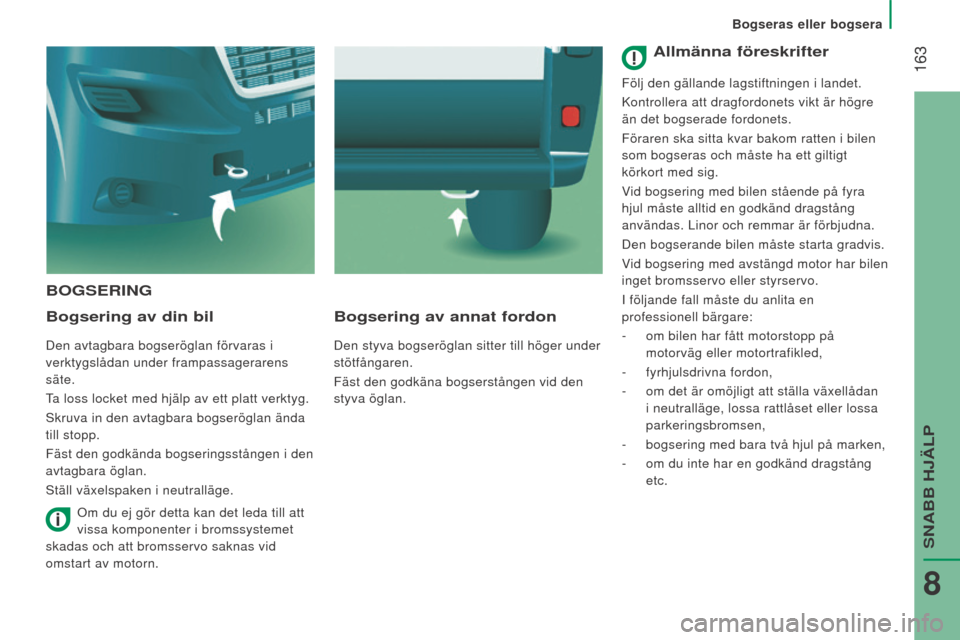

BOgSeRIng
Bogsering av din bil
Den avtagbara bogseröglan förvaras i
verktygslådan under frampassagerarens
säte.
Ta loss locket med hjälp av ett platt verktyg.
Skruva in den avtagbara bogseröglan ända
till stopp.
Fäst den godkända bogseringsstången i den
avtagbara öglan.
Ställ växelspaken i neutralläge.
Bogsering av annat fordon
Den styva bogseröglan sitter till höger under
stötfångaren.
Fäst den godkäna bogserstången vid den
styva öglan.
Om du ej gör detta kan det leda till att
vissa komponenter i bromssystemet
skadas och att bromsservo saknas vid
omstart av motorn.
Allmänna föreskrifter
Följ den gällande lagstiftningen i landet.
Kontrollera att dragfordonets vikt är högre
än det bogserade fordonets.
Föraren ska sitta kvar bakom ratten i bilen
som bogseras och måste ha ett giltigt
körkort med sig.
Vid bogsering med bilen stående på fyra
hjul måste alltid en godkänd dragstång
användas. Linor och remmar är förbjudna.
Den bogserande bilen måste starta gradvis.
Vid bogsering med avstängd motor har bilen
inget bromsservo eller styrservo.
I följande fall måste du anlita en
professionell bärgare:
-

om bilen har fått motorstopp på

motorväg eller motortrafikled,
-

fyrhjulsdrivna fordon,
-


om det är omöjligt att ställa växellådan

i neutralläge, lossa rattlåset eller lossa
parkeringsbromsen,
-

bogsering med bara två hjul på marken,
-


om du inte har en godkänd dragstång

etc.
Bogseras eller bogsera
SNABB HJÄLP
8

164
boxer_sv_Chap08_Aide-Rapide_ed01-2015

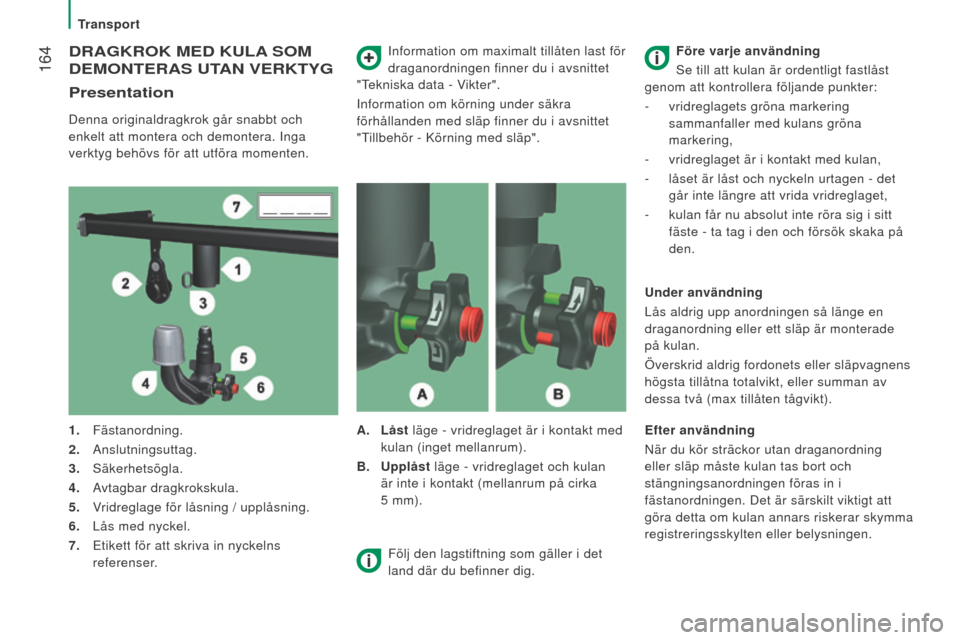

dRAgKROK Med KUlA SOM
de MO n T e RAS UTA n V e RKT yg
Presentation
Denna originaldragkrok går snabbt och
enkelt att montera och demontera. Inga
verktyg behövs för att utföra momenten. Information om maximalt tillåten last för
draganordningen finner du i avsnittet
"Tekniska data - Vikter".
Information om körning under säkra
förhållanden med släp finner du i avsnittet
"Tillbehör - Körning med släp".
1.
Fästanordning.
2.
Anslutningsuttag.
3.
Säkerhetsögla.
4.

A
vtagbar dragkrokskula.
5.

V
ridreglage för låsning / upplåsning.
6.

Lås med nyckel.
7.


Etikett för att skriva in nyckelns

referenser. A.
l
åst läge - vridreglaget är i kontakt med
kulan (inget mellanrum).
B.

Upplåst
läge - vridreglaget och kulan
är inte i kontakt (mellanrum på cirka
5
mm).Före varje användning
Se till att kulan är ordentligt fastlåst
genom att kontrollera följande punkter:
- vridreglagets gröna markering
sammanfaller med kulans gröna
markering,
-

vridreglaget är i kontakt med kulan,
-


låset är låst och nyckeln urtagen - det

går inte längre att vrida vridreglaget,
-

kulan får nu absolut inte röra sig i sitt

fäste - ta tag i den och försök skaka på
den.
Under användning
Lås aldrig upp anordningen så länge en
draganordning eller ett släp är monterade
på kulan.
Överskrid aldrig fordonets eller släpvagnens
högsta tillåtna totalvikt, eller summan av
dessa två (max tillåten tågvikt).
Följ den lagstiftning som gäller i det
land där du befinner dig.
e

fter användning
När du kör sträckor utan draganordning
eller släp måste kulan tas bort och
stängningsanordningen föras in i
fästanordningen. Det är särskilt viktigt att
göra detta om kulan annars riskerar skymma
registreringsskylten eller belysningen.
Transport

165
boxer_sv_Chap08_Aide-Rapide_ed01-2015

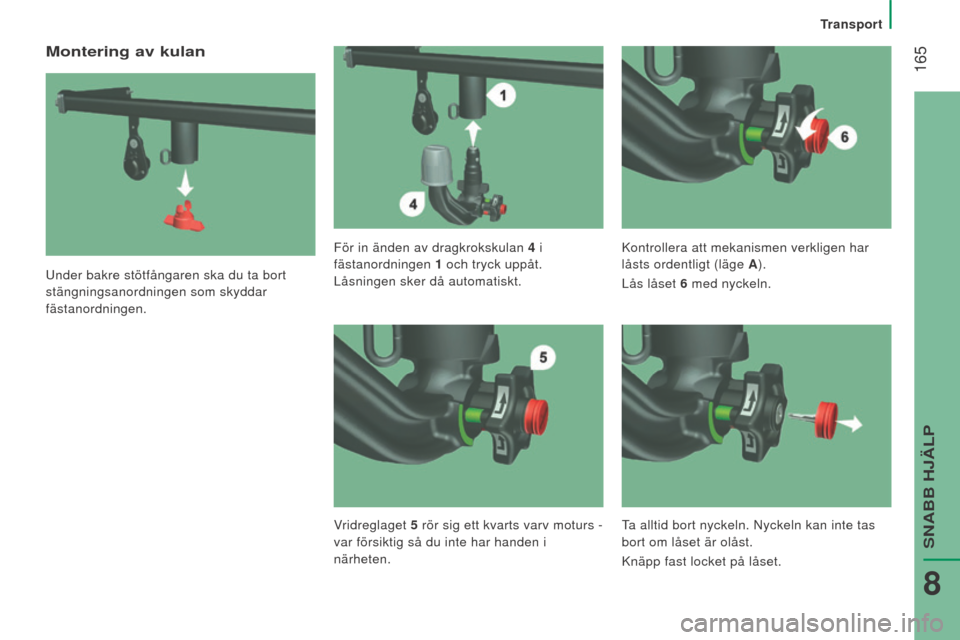

Montering av kulan
Under bakre stötfångaren ska du ta bort
stängningsanordningen som skyddar
fästanordningen.För in änden av dragkrokskulan 4

i
fästanordningen 1
och tryck uppåt.
Låsningen sker då automatiskt. Kontrollera att mekanismen verkligen har
låsts ordentligt (läge A
).
Lås låset 6 med nyckeln.
V
ridreglaget 5

rör sig ett kvarts varv
moturs -
var försiktig så du inte har handen i
närheten. Ta alltid bort nyckeln. Nyckeln kan inte tas
bort om låset är olåst.
Knäpp fast locket på låset.
Transport
SNABB HJÄLP
8

166
boxer_sv_Chap08_Aide-Rapide_ed01-2015

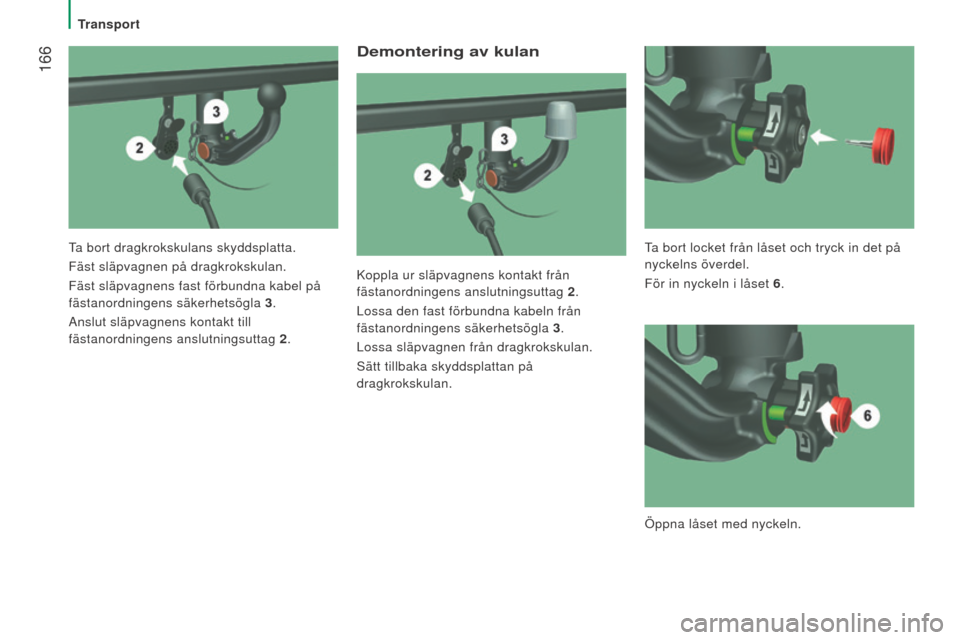

demontering av kulan
Koppla ur släpvagnens kontakt från
fästanordningens anslutningsuttag 2.
Lossa den fast förbundna kabeln från
fästanordningens säkerhetsögla 3 .
Lossa släpvagnen från dragkrokskulan.
Sätt tillbaka skyddsplattan på
dragkrokskulan.
Ta bort dragkrokskulans skyddsplatta.
Fäst släpvagnen på dragkrokskulan.
Fäst släpvagnens fast förbundna kabel på
fästanordningens säkerhetsögla 3
.
Anslut släpvagnens kontakt till
fästanordningens anslutningsuttag 2 . Ta bort locket från låset och tryck in det på
nyckelns överdel.
För in nyckeln i låset 6
.
Öppna låset med nyckeln.
Transport

167
boxer_sv_Chap08_Aide-Rapide_ed01-2015

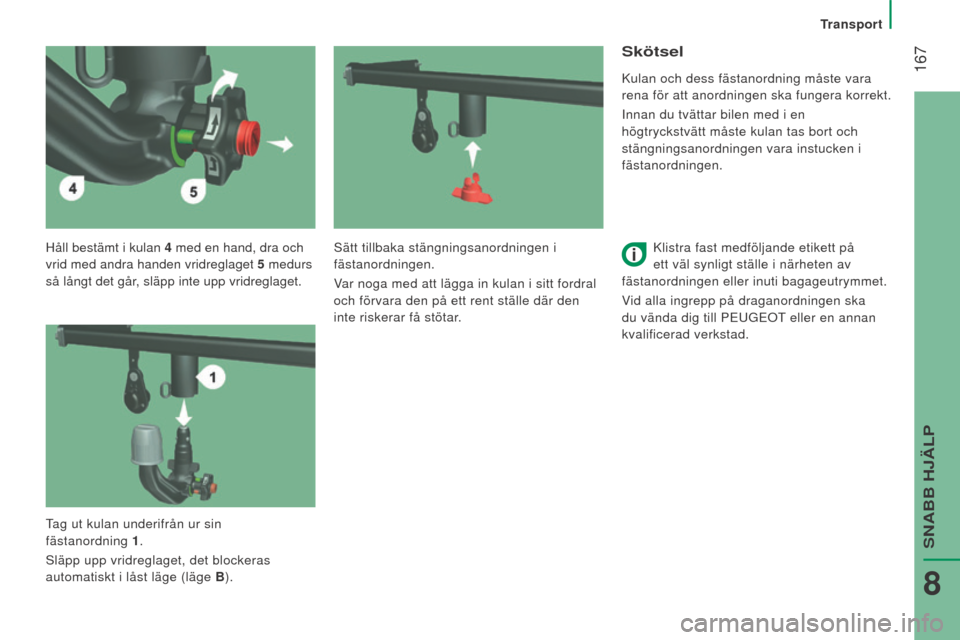

Håll bestämt i kulan 4 med en hand, dra och
vrid med andra handen vridreglaget 5
medurs

så långt det går, släpp inte upp vridreglaget.
Skötsel
Kulan och dess fästanordning måste vara
rena för att anordningen ska fungera korrekt.
Innan du tvättar bilen med i en
högtryckstvätt måste kulan tas bort och
stängningsanordningen vara instucken i
fästanordningen.
Klistra fast medföljande etikett på
ett väl synligt ställe i närheten av
fästanordningen eller inuti bagageutrymmet.
Vid alla ingrepp på draganordningen ska
du vända dig till PEUGEOT eller en annan
kvalificerad verkstad.
Sätt tillbaka stängningsanordningen i
fästanordningen.
Var noga med att lägga in kulan i sitt fordral
och förvara den på ett rent ställe där den
inte riskerar få stötar.
Tag ut kulan underifrån ur sin
fästanordning

1 .
Släpp upp vridreglaget, det blockeras


automatiskt i låst läge (läge B ).
Transport
SNABB HJÄLP
8

168
boxer_sv_Chap08_Aide-Rapide_ed01-2015

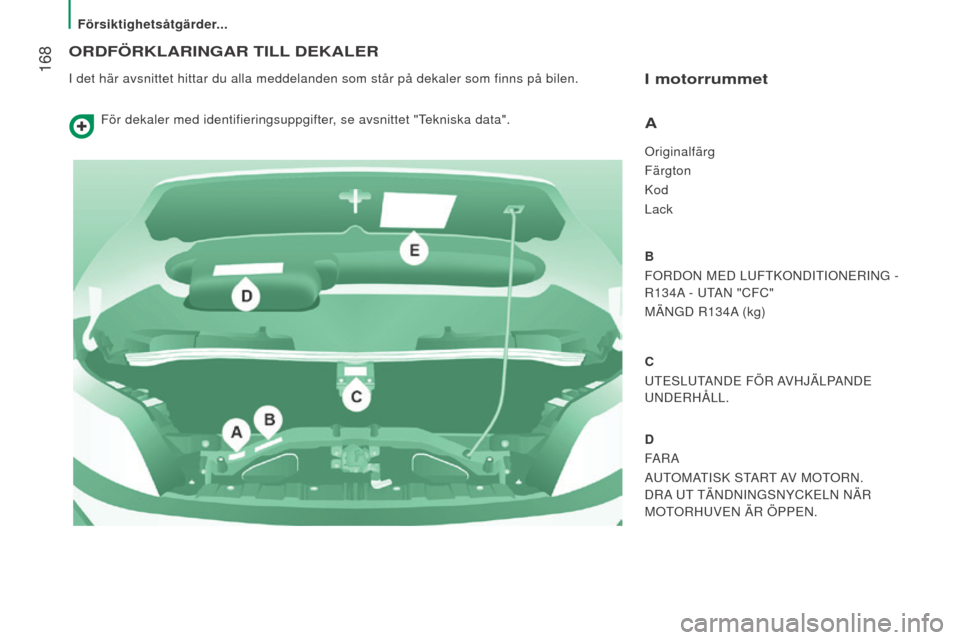

ORdFÖRKlARIngAR TIll deKAleR
I det här avsnittet hittar du alla meddelanden som står på deka\
ler som finns på bilen.I motorrummet
A
Originalfärg
Färgton
Kod
Lack
B
FORDON MED LUFTKONDITIONERING -
R134A - UTAN "CFC"
MÄNGD R134A (kg)
c
UTESLUT
ANDE FÖR AVHJÄLPANDE
UNDERHÅLL.
d
F

ARA
AUTOMATISK START AV MOTORN.
DRA UT TÄNDNINGSNYCKELN NÄR
MOTORHUVEN ÄR ÖPPEN.
För dekaler med identifieringsuppgifter, se avsnittet "Tekniska data".
