Peugeot Boxer 2016 Kezelési útmutató (in Hungarian)

89
boxer_hu_Chap04_Technologie-a-bord_ed01-2015

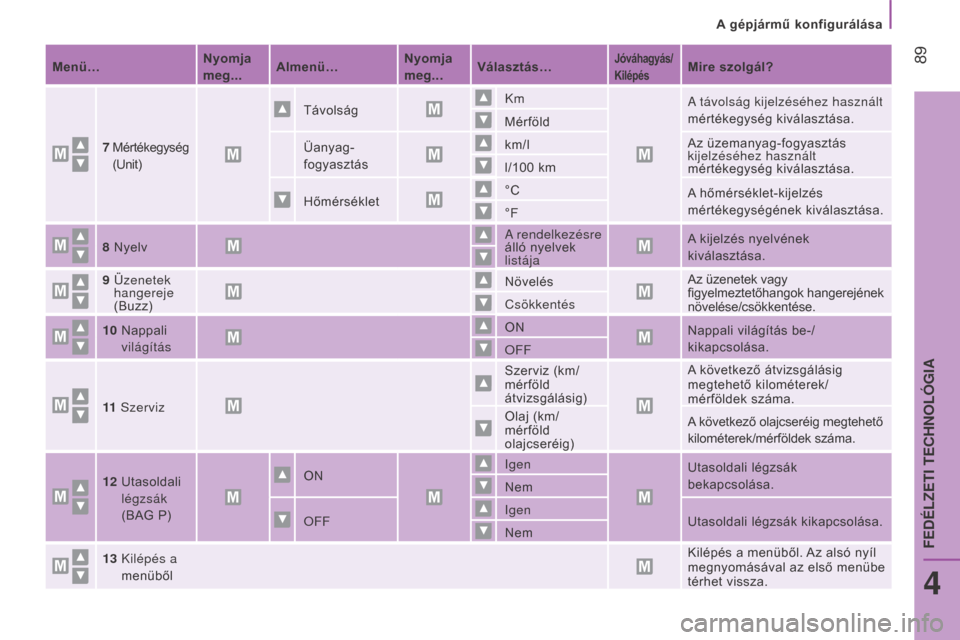

Menü…Nyomja
meg...Almenü… Nyomja
meg...Választás…Jóváhagyás/
KilépésMire szolgál?
7
Mértékegység
(Unit) Távolság
Km
A

távolság kijelzéséhez használt
mértékegység kiválasztása.
Mérföld
Üanyag-
fogyasztás km/l
Az üzemanyag-fogyasztás
kijelzéséhez használt
mértékegység kiválasztása.
l/100
km
Hőmérséklet °C
A

hőmérséklet-kijelzés
mértékegységének kiválasztása.
°F
8
Nyelv A rendelkezésre


álló nyelvek
listája A kijelzés nyelvének
kiválasztása.
9
Üzenetek
hangereje


(Buzz) Növelés
Az üzenetek vagy
figyelmeztetőhangok hangerejének
növelése/csökkentése.
Csökkentés
10
Nappali
világítás ON
Nappali világítás be-/
kikapcsolása.
OFF
11
Szerviz Szerviz (km/
mérföld
átvizsgálásig)
A

következő átvizsgálásig
megtehető kilométerek/
mérföldek száma.
Olaj (km/
mérföld
olajcseréig) A következő olajcseréig megtehető
kilométerek/mérföldek száma.
12
Utasoldali
légzsák


(BAG P) ON
Igen
Utasoldali légzsák
bekapcsolása.
Nem
OFF Igen
Utasoldali légzsák kikapcsolása.
Nem
13
Kilépés

a
menüből Kilépés a menüből. Az alsó nyíl
megnyomásával az első menübe
térhet vissza.
A gépjármű konfigurálása
4
FED

90
boxer_hu_Chap04_Technologie-a-bord_ed01-2015

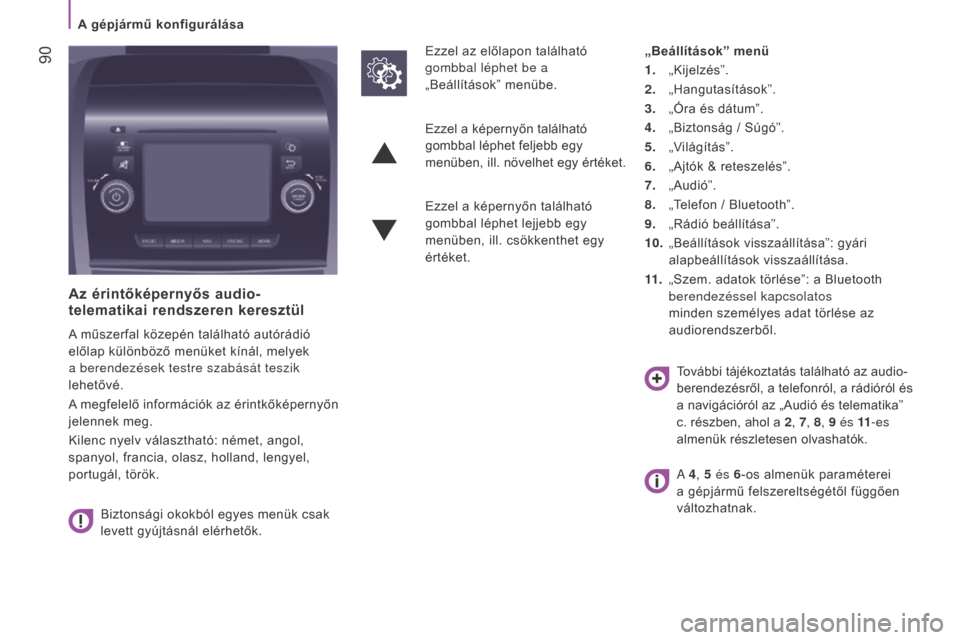

Az érintőképernyős audio-
telematikai rendszeren keresztül
A műszerfal közepén található autórádió
előlap különböző menüket kínál, melyek
a berendezések testre szabását teszik
lehetővé.
A megfelelő információk az érintkőképernyőn
jelennek meg.
Kilenc nyelv választható: német, angol,
spanyol, francia, olasz, holland, lengyel,
portugál, török.Biztonsági okokból egyes menük csak
levett gyújtásnál elérhetők. Ezzel az előlapon található
gombbal léphet be a
„Beállítások” menübe.
„Beállítások” menü
1.
„Kijelzés”.
2.
„Hangutasítások”.
3.
„Óra és dátum”.
4.
„Biztonság / Súgó”.
5.
„Világítás”.
6.
„Ajtók & reteszelés”.
7.
„Audió”.
8.
„Telefon / Bluetooth”.
9.
„Rádió beállítása”.
10.
„Beállítások visszaállítása”: gyári
alapbeállítások visszaállítása.
11
.
„Szem. adatok törlése”: a Bluetooth
berendezéssel kapcsolatos


minden személyes adat törlése az
audiorendszerből.
Ezzel a képernyőn található
gombbal léphet feljebb egy
menüben, ill. növelhet egy értéket.
Ezzel a képernyőn található
gombbal léphet lejjebb egy
menüben, ill. csökkenthet egy
értéket.
További tájékoztatás található az audio-
berendezésről, a telefonról, a rádióról és
a navigációról az „Audió és telematika”
c. részben, ahol a 2, 7, 8, 9
és 11-es
almenük részletesen olvashatók.
A 4,

5
és 6-os almenük paraméterei
a gépjármű felszereltségétől függően


változhatnak.
A gépjármű konfigurálása

91
boxer_hu_Chap04_Technologie-a-bord_ed01-2015

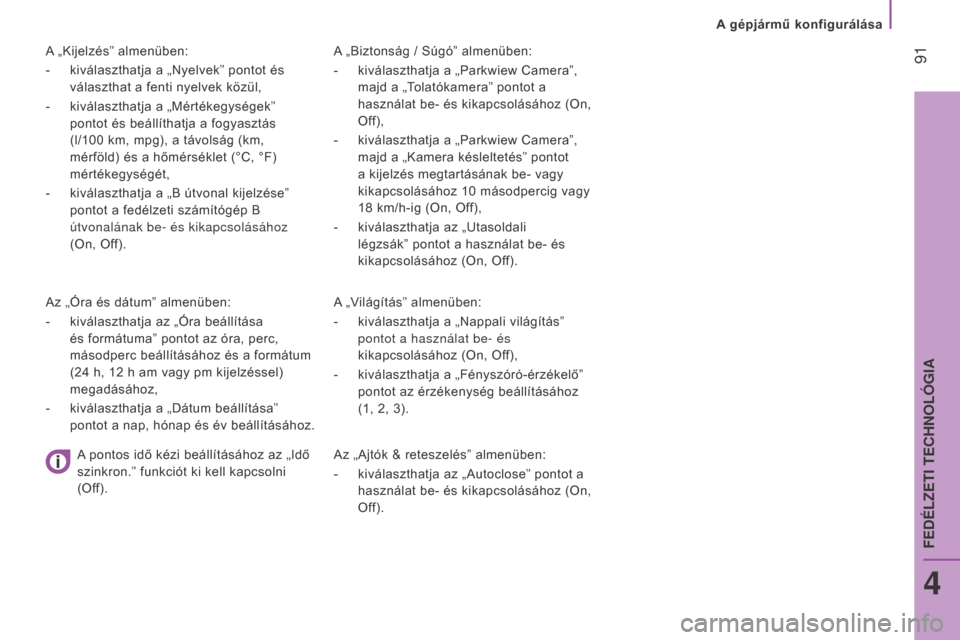

A „Biztonság / Súgó” almenüben:
-
kiválaszthatja a „Parkwiew Camera”,
majd a „T
olatókamera” pontot a
használat be- és kikapcsolásához (On,
Off),
-
kiválaszthatja a „Parkwiew Camera”,
majd a „Kamera késleltetés” pontot


a kijelzés megtartásának be- vagy
kikapcsolásához 10
másodpercig vagy


18
km/h-ig (On, Of

f),
-
kiválaszthatja az „Utasoldali
légzsák” pontot a használat be- és


kikapcsolásához (On, Off).
A „Világítás” almenüben:
-
kiválaszthatja a „Nappali világítás”
pontot a használat be- és


kikapcsolásához (On, Off),
-
kiválaszthatja a „Fényszóró-érzékelő”
pontot az érzékenység beállításához


(1, 2, 3).
Az „Ajtók & reteszelés” almenüben:
-
kiválaszthatja az „Autoclose” pontot a
használat be- és kikapcsolásához (On,


Off).
A „Kijelzés” almenüben:
-
kiválaszthatja a „Nyelvek” pontot és
választhat a fenti nyelvek közül,
-
kiválaszthatja a „Mértékegységek”
pontot és beállíthatja a fogyasztás


(l/100
km, mpg), a távolság (km,


mérföld) és a hőmérséklet (°C, °F)
mértékegységét,
-
kiválaszthatja a „B útvonal kijelzése”
pontot a fedélzeti számítógép B


útvonalának be- és kikapcsolásához
(On, Off).
Az „Óra és dátum” almenüben:
-
kiválaszthatja az „Óra beállítása
és formátuma” pontot az óra, perc,


másodperc beállításához és a formátum
(24
h, 12 h am vagy pm kijelzéssel)


megadásához,
-
kiválaszthatja a „Dátum beállítása”
pontot a nap, hónap és év beállításához.
A

pontos idő kézi beállításához az „Idő
szinkron.” funkciót ki kell kapcsolni
(Off).
A gépjármű konfigurálása
4
FEDÉLZETI TECHNOL

92
boxer_hu_Chap04_Technologie-a-bord_ed01-2015

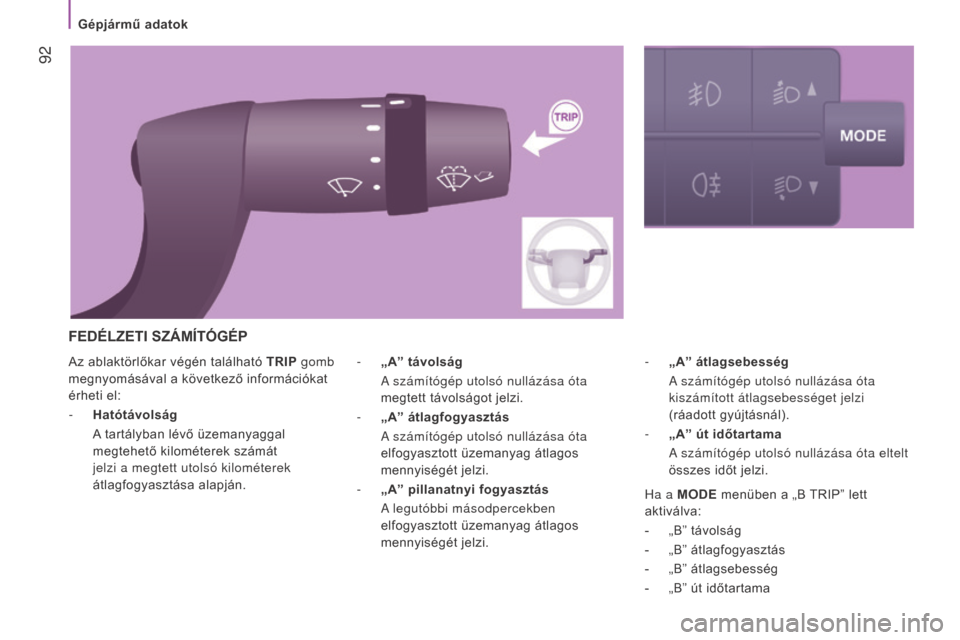

Az ablaktörlőkar végén található TRIp gomb
megnyomásával a következő információkat
érheti el:
-
Hatótávolság
A tartályban lévő üzemanyaggal


megtehető kilométerek számát
jelzi a megtett utolsó kilométerek
átlagfogyasztása alapján. - „A” átlagsebesség

A számítógép utolsó nullázása óta


kiszámított átlagsebességet jelzi
(ráadott gyújtásnál).
-
„A” út időtartama
A számítógép utolsó nullázása óta eltelt


összes időt jelzi.
- „A” távolság

A számítógép utolsó nullázása óta


megtett távolságot jelzi.
-
„A” átlagfogyasztás
A számítógép utolsó nullázása óta


elfogyasztott üzemanyag átlagos
mennyiségét jelzi.
-
„A” pillanatnyi fogyasztás
A legutóbbi másodpercekben


elfogyasztott üzemanyag átlagos
mennyiségét jelzi.
FEDÉLZETI SZÁMÍTÓGÉp
Ha a MODE menüben a „B TRIP” lett
aktiválva:
-
„B” távolság
-
„B” átlagfogyasztás
-
„B” átlagsebesség
-
„B” út időtartama
Gépjármű adatok

93
boxer_hu_Chap04_Technologie-a-bord_ed01-2015
KRONO-TACHOMÉTER
Ha gépjárműve rendelkezik
krono-tachométerrel, lehetővé teszi a
gépjárműre vonatkozó adatok tárolását
a készülékben vagy az abba behelyezett
kártyán.
Például: induláskor vagy műszakváltáskor. Ha a kártya a készülékben van, az adatokat:
-
megjelenítheti a krono-tachométer
képernyőjén,
-
kinyomtathatja,
-
egy interfész segítségével külső
adathordozókra továbbíthatja. Bővebb tájékoztatást olvashat a



krono-tachométer gyártója által összeállított
műszaki dokumentációban.
Ha gépjárműve rendelkezik
krono-tachométerrel, a gépjármű
5
napnál hosszabb időre történő leállítása


esetén ajánlatos az akkumulátor negatív
(-) pólusát lekötni (a kabin bal oldalán, a
padlólemez alatt található).
4
FEDÉLZETI TECHNOL

94
boxer_hu_Chap04_Technologie-a-bord_ed01-2015

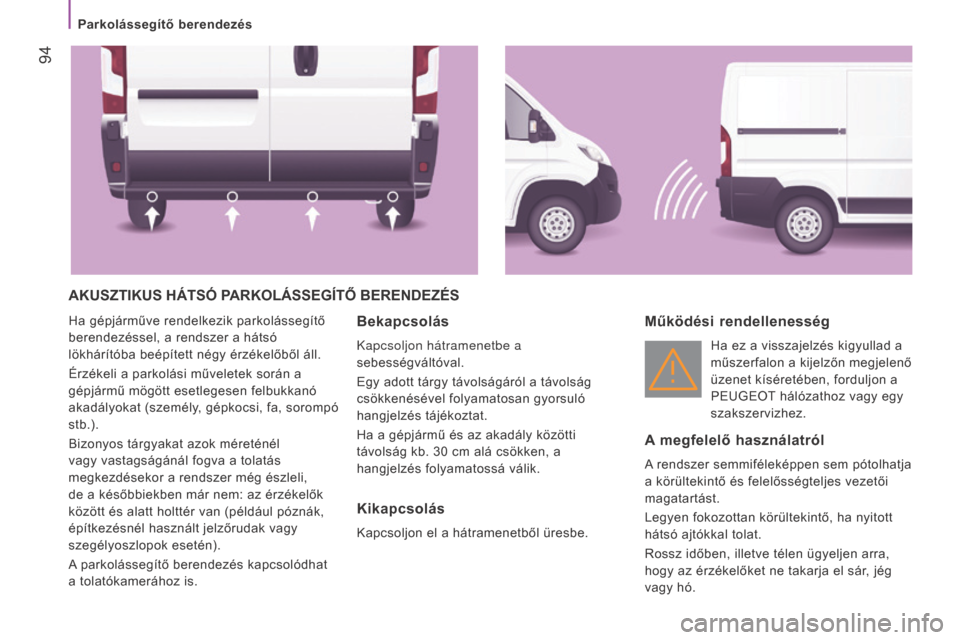

AKUSZTIKUS HÁTSÓ pARKOLÁSSEGÍTŐ BERENDEZÉS
Ha gépjárműve rendelkezik parkolássegítő
berendezéssel, a rendszer a hátsó
lökhárítóba beépített négy érzékelőből áll.
Érzékeli a parkolási műveletek során a
gépjármű mögött esetlegesen felbukkanó
akadályokat (személy, gépkocsi, fa, sorompó
stb.).
Bizonyos tárgyakat azok méreténél
vagy vastagságánál fogva a tolatás
megkezdésekor a rendszer még észleli,
de a későbbiekben már nem: az érzékelők
között és alatt holttér van (például póznák,
építkezésnél használt jelzőrudak vagy
szegélyoszlopok esetén).
A parkolássegítő berendezés kapcsolódhat
a tolatókamerához is.Bekapcsolás
Kapcsoljon hátramenetbe a
sebességváltóval.
Egy adott tárgy távolságáról a távolság
csökkenésével folyamatosan gyorsuló
hangjelzés tájékoztat.
Ha a gépjármű és az akadály közötti
távolság kb. 30
cm alá csökken, a

hangjelzés folyamatossá válik.
Kikapcsolás
Kapcsoljon el a hátramenetből üresbe.
Működési rendellenesség
Ha ez a visszajelzés kigyullad a
műszerfalon a kijelzőn megjelenő
üzenet kíséretében, forduljon a
PEUGEOT hálózathoz vagy egy
szakszervizhez.
A megfelelő használatról
A rendszer semmiféleképpen sem pótolhatja
a körültekintő és felelősségteljes vezetői
magatartást.
Legyen fokozottan körültekintő, ha nyitott
hátsó ajtókkal tolat.
Rossz időben, illetve télen ügyeljen arra,
hogy az érzékelőket ne takarja el sár, jég
vagy hó.
Parkolássegítő berendezés

95
boxer_hu_Chap04_Technologie-a-bord_ed01-2015

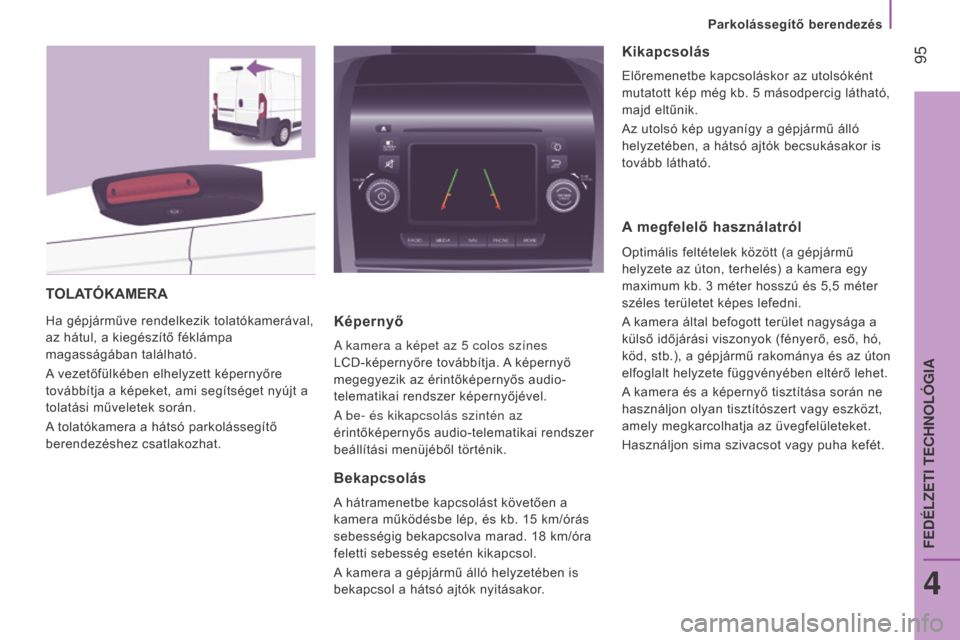

TOLATÓKAMERA
Ha gépjárműve rendelkezik tolatókamerával,
az hátul, a kiegészítő féklámpa
magasságában található.
A vezetőfülkében elhelyzett képernyőre
továbbítja a képeket, ami segítséget nyújt a
tolatási műveletek során.
A tolatókamera a hátsó parkolássegítő
berendezéshez csatlakozhat.Képernyő
A kamera a képet az 5 colos színes
LCD-képernyőre továbbítja. A képernyő
megegyezik az érintőképernyős audio-
telematikai rendszer képernyőjével.
A be- és kikapcsolás szintén az
érintőképernyős audio-telematikai rendszer
beállítási menüjéből történik.
Bekapcsolás
A hátramenetbe kapcsolást követően a
kamera működésbe lép, és kb. 15
km/órás

sebességig bekapcsolva marad. 18
km/óra


feletti sebesség esetén kikapcsol.
A kamera a gépjármű álló helyzetében is
bekapcsol a hátsó ajtók nyitásakor.
Kikapcsolás
Előremenetbe kapcsoláskor az utolsóként
mutatott kép még kb. 5
másodpercig látható,

majd eltűnik.
Az utolsó kép ugyanígy a gépjármű álló
helyzetében, a hátsó ajtók becsukásakor is
tovább látható.
A megfelelő használatról
Optimális feltételek között (a gépjármű
helyzete az úton, terhelés) a kamera egy
maximum kb. 3
méter hosszú és 5,5 méter


széles területet képes lefedni.
A kamera által befogott terület nagysága a
külső időjárási viszonyok (fényerő, eső, hó,
köd, stb.), a gépjármű rakománya és az úton
elfoglalt helyzete függvényében eltérő lehet.
A kamera és a képernyő tisztítása során ne
használjon olyan tisztítószert vagy eszközt,
amely megkarcolhatja az üvegfelületeket.
Használjon sima szivacsot vagy puha kefét.
Parkolássegítő berendezés
4
FEDÉLZETI TECHNOL

96
boxer_hu_Chap04_Technologie-a-bord_ed01-2015

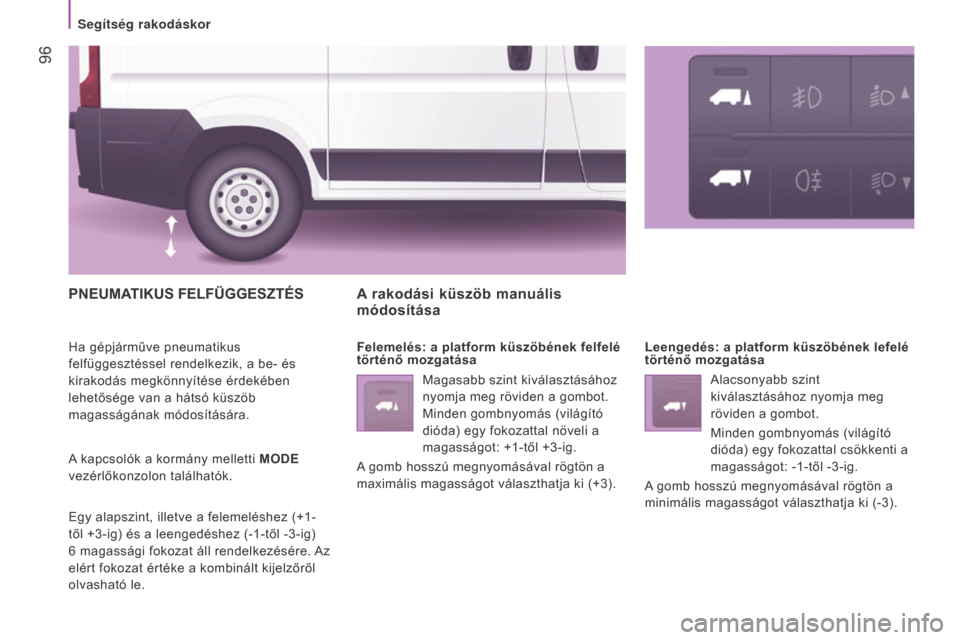

pNEUMATIKUS FELFüGGESZTÉS
Ha gépjárműve pneumatikus
felfüggesztéssel rendelkezik, a be- és
kirakodás megkönnyítése érdekében
lehetősége van a hátsó küszöb
magasságának módosítására.
A kapcsolók a kormány melletti MODE
vezérlőkonzolon találhatók.
Egy alapszint, illetve a felemeléshez (+1-
től +3-ig) és a leengedéshez (-1-től -3-ig)
6
magassági fokozat áll rendelkezésére.

Az
elért fokozat értéke a kombinált kijelzőről
olvasható le.
A rakodási küszöb manuális
módosítása
Felemelés: a platform küszöbének felfelé
történő mozgatása Leengedés: a platform küszöbének lefelé
történő mozgatása
Magasabb szint kiválasztásához
nyomja meg röviden a gombot.
Minden gombnyomás (világító
dióda) egy fokozattal növeli a
magasságot: +1-től +3-ig.
A gomb hosszú megnyomásával rögtön a
maximális magasságot választhatja ki (+3). Alacsonyabb szint
kiválasztásához nyomja meg
röviden a gombot.
Minden gombnyomás (világító
dióda) egy fokozattal csökkenti a


magasságot: -1-től -3-ig.
A gomb hosszú megnyomásával rögtön a
minimális magasságot választhatja ki (-3).
Segítség rakodáskor

97
boxer_hu_Chap04_Technologie-a-bord_ed01-2015

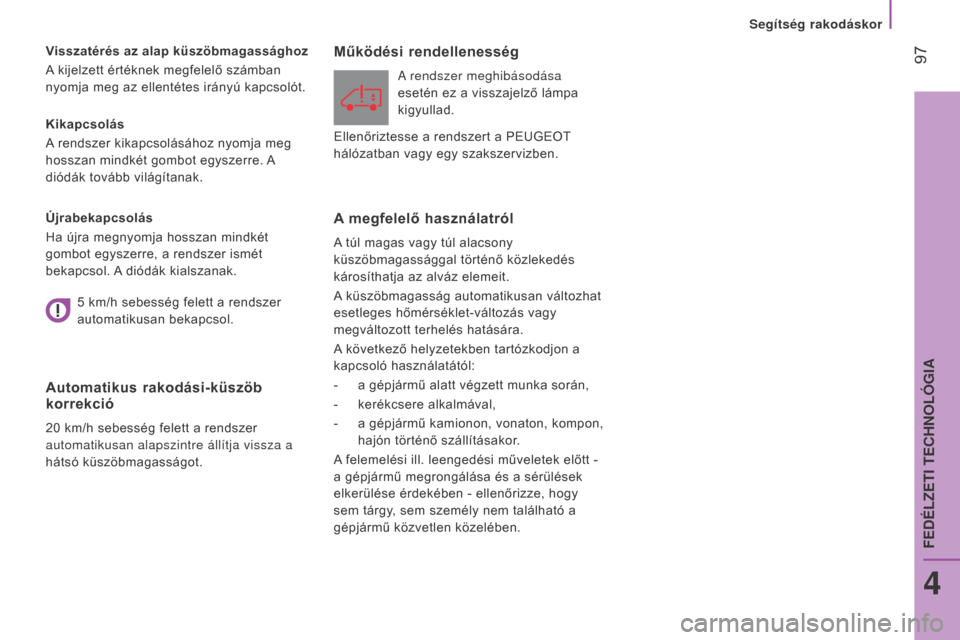

Kikapcsolás
A rendszer kikapcsolásához nyomja meg
hosszan mindkét gombot egyszerre. A
diódák tovább világítanak. Visszatérés az alap küszöbmagassághoz
A kijelzett értéknek megfelelő számban
nyomja meg az ellentétes irányú kapcsolót.
újrabekapcsolás
Ha újra megnyomja hosszan mindkét


gombot egyszerre, a rendszer ismét
bekapcsol. A diódák kialszanak.
Automatikus rakodási-küszöb
korrekció
20 km/h sebesség felett a rendszer
automatikusan alapszintre állítja vissza a
hátsó küszöbmagasságot.
Működési rendellenesség
A rendszer meghibásodása
esetén ez a visszajelző lámpa
kigyullad.
A megfelelő használatról
A túl magas vagy túl alacsony
küszöbmagassággal történő közlekedés
károsíthatja az alváz elemeit.
A küszöbmagasság automatikusan változhat
esetleges hőmérséklet-változás vagy
megváltozott terhelés hatására.
A következő helyzetekben tartózkodjon a
kapcsoló használatától:
-
a gépjármű alatt végzett munka során,
-
kerékcsere alkalmával,
-
a gépjármű kamionon, vonaton, kompon,
hajón történő szállításakor

.
A felemelési ill. leengedési műveletek előtt
-


a gépjármű megrongálása és a sérülések
elkerülése érdekében - ellenőrizze, hogy
sem tárgy, sem személy nem található a
gépjármű közvetlen közelében.
5
km/h sebesség felett a rendszer


automatikusan bekapcsol. Ellenőriztesse a rendszert a PEUGEOT
hálózatban vagy egy szakszervizben.
Segítség rakodáskor
4
FEDÉLZETI TECHNOL

98
boxer_hu_Chap05_Securite_ed01-2015
RöGZÍTŐFÉKELAKADÁSJELZŐ
Az irányjelző lámpák egyidejű
működtetéséhez nyomja meg ezt a gombot.
Levett gyújtásnál is működik.Behúzás
A gépjármű rögzítéséhez húzza be a
rögzítőféket.
A gépjármű elhagyása előtt ellenőrizze, hogy
a rögzítőfék megfelelően be van-e húzva.Csak akkor húzza be a rögzítőféket, ha
a gépjármű álló helyzetben van.
Kiengedés
A rögzítőfék karjának lehajtásához húzza
felfelé a kart, és nyomja be a gombot.Ha rendkívüli esetben szükség van a
rögzítőfék menet közbeni használatára,
mérsékelt erővel húzza be, hogy ne
blokkoljanak a hátsó kerekek (az autó
kifarolhat).
A behúzva maradt vagy nem
megfelelően kiengedett rögzítőfékre
a műszercsoporton kigyulladó
visszajelzés figyelmeztet.
Lejtőn történő parkoláskor fordítsa a kerekeket
a járdaszegély felé, és húzza be a rögzítőféket.
A gépjármű leállítását követően felesleges
sebességbe kapcsolnia (főleg megrakodott
gépjármű esetén). Csak vészhelyzetben, kényszerű
megállás vagy szokatlan feltételek
mellett történő közlekedés esetén
használja.
Bizonság vezetés közben
