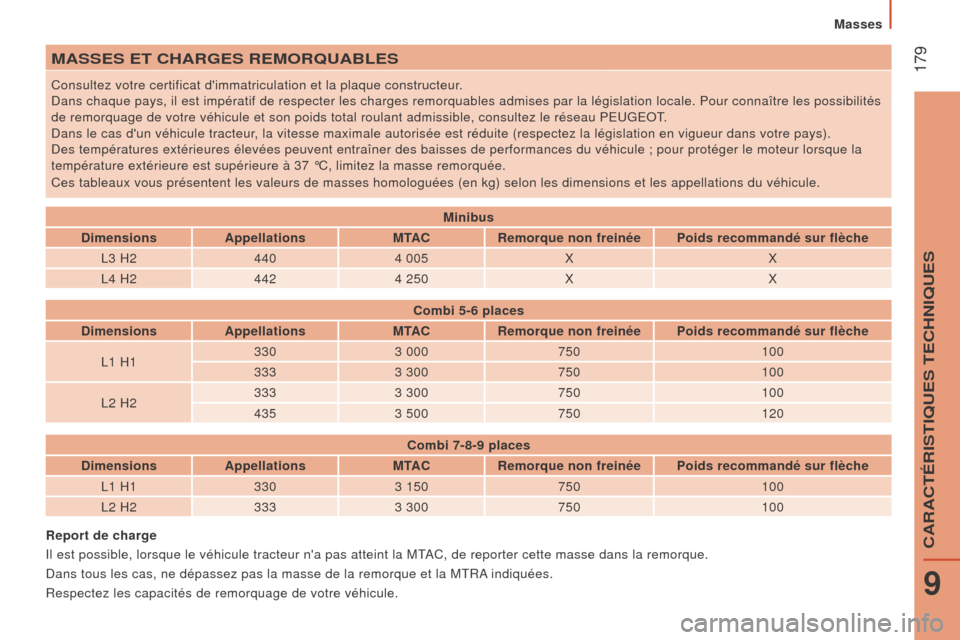

179maSSeS eT CHarGeS remOrQuableS
Consultez votre certificat d'immatriculation et la plaque constructeur.
Dans chaque pays, il est impératif de respecter les charges remorquab\
les admises par la législation locale. Pour connaître les possibilités
de remorquage de votre véhicule et son poids total roulant admissible\
, consultez le réseau PEUGEOT.
Dans le cas d'un véhicule tracteur, la vitesse maximale autorisée est réduite (respectez la légi\
slation en vigueur dans votre pays).
Des températures extérieures élevées peuvent entraîner de\
s baisses de performances du véhicule ; pour protéger le moteur lo\
rsque la
température extérieure est supérieure à 37 °C, limitez la\
masse remorquée.
Ces tableaux vous présentent les valeurs de masses homologuées (e\
n kg) selon les dimensions et les appellations du véhicule.
r
eport de charge
Il est possible, lorsque le véhicule tracteur n'a pas atteint la MTAC, de reporter cette masse dans la remorque.
Dans tous les cas, ne dépassez pas la masse de la remorque et la MTRA\
indiquées.
Respectez les capacités de remorquage de votre véhicule.
m

inibus
Dimensions
a

ppellations
m
T
a
C
r
emorque non freinée Poids recommandé sur flèche
L3 H2 4404 005 X X
L4 H2 4424 250 X X
Combi 5-6 places
Dimensions
a

ppellations
m
T
a
C
r
emorque non freinée Poids recommandé sur flèche
L1 H1 330
3 000 750 100
333 3 300 750 100
L2 H2 333
3 300 750 100
435 3 500 750 120
Combi 7-8-9 places
Dimensions
a

ppellations
m
T
a
C
r
emorque non freinée Poids recommandé sur flèche
L1 H1 3303 150 750 100
L2 H2 3333 300 750 100
Masses
9
CARACTÉRISTIQUES TECHNIQUES

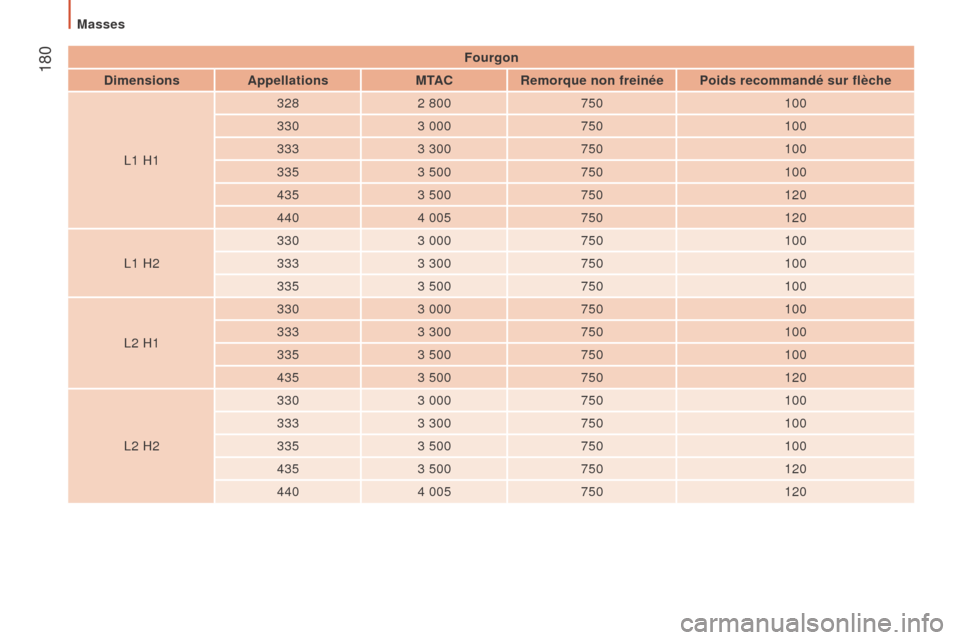

180Fourgon
Dimensions
a

ppellations
m

T
a

C
r
emorque non freinée Poids recommandé sur flèche
L1 H1 328
2 800 750 100
330 3 000 750 100
333 3 300 750 100
335 3 500 750 100
435 3 500 750 120
440 4 005 750 120
L1 H2 330
3 000 750 100
333 3 300 750 100
335 3 500 750 100
L2 H1 330
3 000 750 100
333 3 300 750 100
335 3 500 750 100
435 3 500 750 120
L2 H2 330
3 000 750 100
333 3 300 750 100
335 3 500 750 100
435 3 500 750 120
440 4 005 750 120
Masses

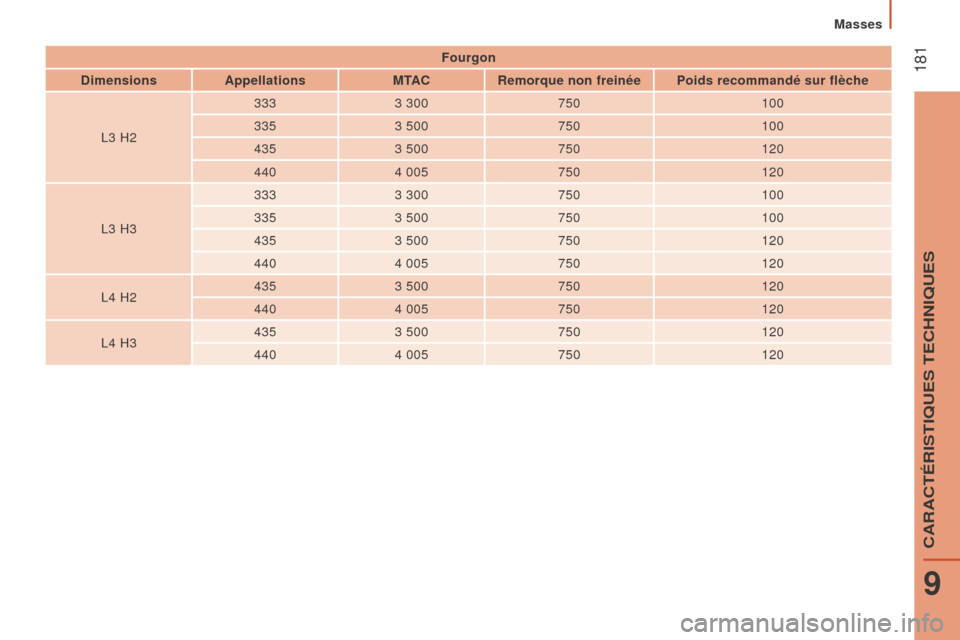

181Fourgon
Dimensions
a

ppellations
m

T
a

C
r
emorque non freinée Poids recommandé sur flèche
L3 H2 333
3 300 750 100
335 3 500 750 100
435 3 500 750 120
440 4 005 750 120
L3 H3 333
3 300 750 100
335 3 500 750 100
435 3 500 750 120
440 4 005 750 120
L4 H2 435
3 500 750 120
440 4 005 750 120
L4 H3 435
3 500 750 120
440 4 005 750 120
Masses
9
CARACTÉRISTIQUES TECHNIQUES

182

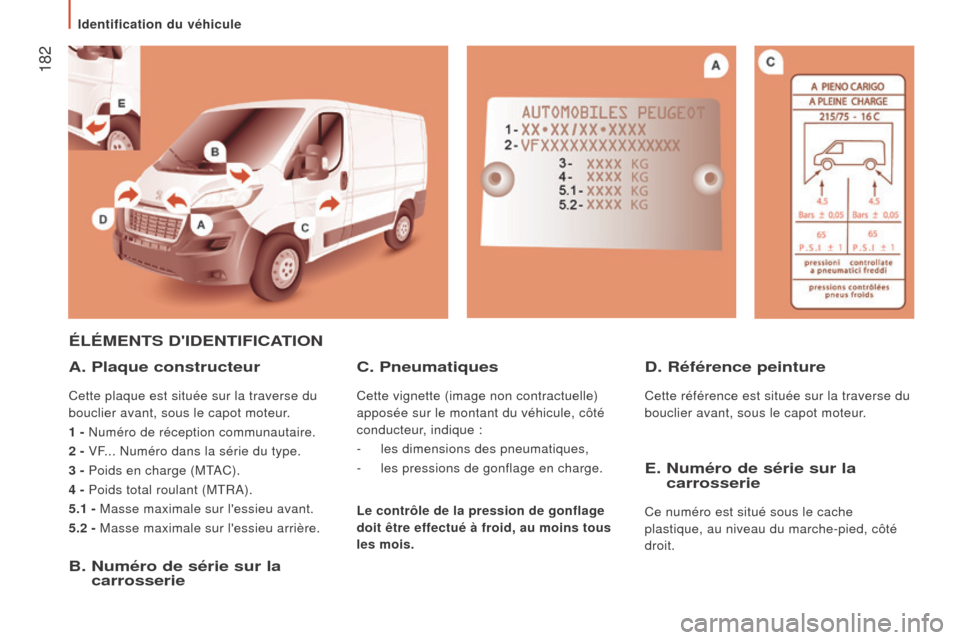

élémeNTS D'IDeNTIFICaTION
a . Plaque constructeur
Cette plaque est située sur la traverse du
bouclier avant, sous le capot moteur.
1 - Numéro de réception communautaire.
2 - VF... Numéro dans la série du type.
3 - Poids en charge (MTAC).
4 - Poids total roulant (MTRA).
5.1 - Masse maximale sur l'essieu avant.
5.2 - Masse maximale sur l'essieu arrière.
b. Numéro de série sur la
carrosserie D.
r éférence peinture
Cette référence est située sur la traverse du
bouclier avant, sous le capot moteur.
C. Pneumatiques
Cette vignette (image non contractuelle)
apposée sur le montant du véhicule, côté
conducteur, indique :
-

les dimensions des pneumatiques,
-


les pressions de gonflage en charge.e. Numéro de série sur la
carrosserie
Ce numéro est situé sous le cache
plastique, au niveau du marche-pied, côté
droit.l
e contrôle de la pression de gonflage
doit être effectué à froid, au moins tous
les mois.
Identification du véhicule

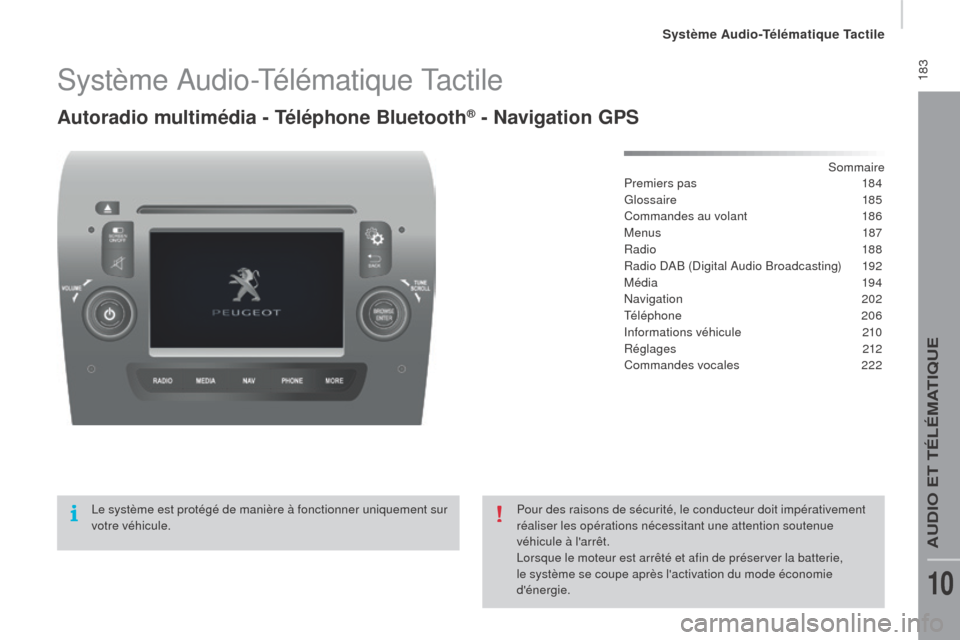

183Système Audio-Télématique Tactile
autoradio multimédia - Téléphone bl uetooth® - Navigation GPS
Sommaire
Premiers pas
1 84
Glossaire


185
Commandes au volant

1
86
Menus
187
Radio


188
Radio DAB (Digital Audio Broadcasting)

1
92
Média


19 4
Navigation
2

02
Téléphone


206
Informations véhicule
2

10
Réglages


212
Commandes vocales

2
22
Le système est protégé de manière à fonctionner uniquement sur
votre véhicule. Pour des raisons de sécurité, le conducteur doit impérativement
réaliser les opérations nécessitant une attention soutenue
véhicule à l'arrêt.
Lorsque le moteur est arrêté et afin de préserver la batterie,
le système se coupe après l'activation du mode économie
d'énergie.
Système Audio-Télématique Tactile
AUDIO ET TÉLÉMATIQUE
10

184Premiers pas
Utiliser les boutons disposés sous l'écran
tactile pour accéder aux menus principaux,
puis appuyer sur les touches matérialisées de
l'écran tactile.En cas de forte chaleur, le volume
sonore peut être limité afin de
préserver le système. Le retour à la
situation initiale s’effectue lorsque la
température de l’habitacle baisse.
Le système peut aussi se mettre en
veille (extinction complète de l’écran et
du son) pendant une durée minimale de
5 minutes.
Système Audio-Télématique Tactile

185
Eteindre / allumer l’écran.
Activer, désactiver, paramétrer
certaines fonctions de réglage du
système et du véhicule. Ejection du CD.
Activer / désactiver le volume (mute /
pause).
Abandonner l'opération en cours.
Remonter une arborescence (menu
ou répertoire). Pression : marche / arrêt.
Rotation : régler le volume (chaque
source est indépendante).
Radio, rotation : rechercher une
station de radio.
Média, rotation : sélectionner la plage
précédente / suivante.
Pression : confirmer l’option affichée
à l’écran. L'écran est de type "résistif ", il est
nécessaire d'effectuer un appui
marqué, notamment pour les gestes
dits "glissés" (balayage de liste,
déplacement de la carte...). Un simple
effleurement ne sera pas suffisant. Un
appui à plusieurs doigts ne sera pas
pris en compte.
L'écran est utilisable avec des
gants. Cette technologie permet une
utilisation par toutes les températures.
Pour entretenir l’écran, il est
recommandé d’utiliser un chiffon doux
non abrasif (chiffon à lunettes) sans
produit additionnel.
Ne pas utiliser d’objets pointus sur
l'écran.
Ne pas toucher l'écran avec les mains
mouillées.

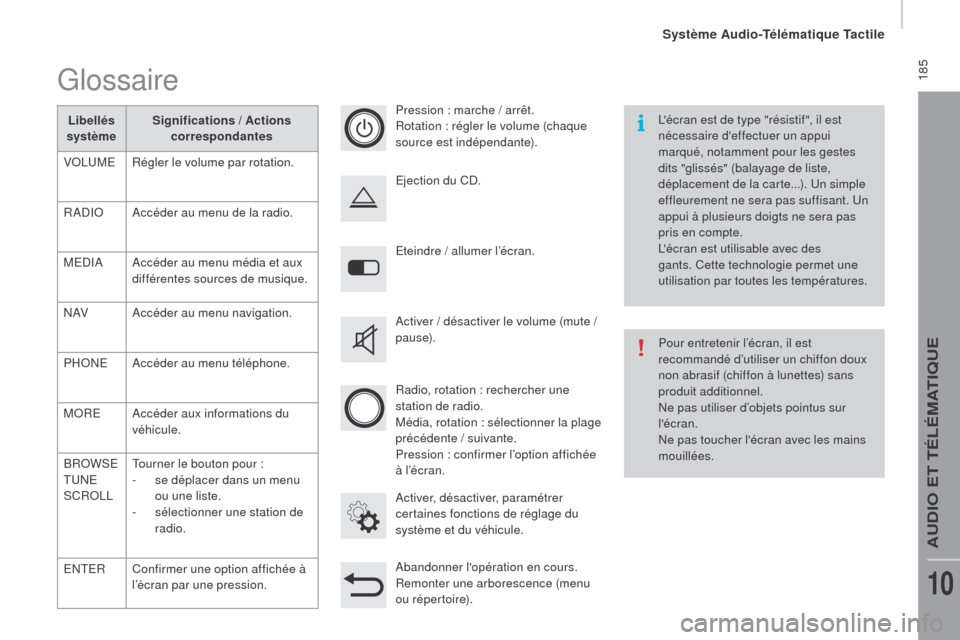

Glossaire
libellés
système Significations /
ac tions
correspondantes
VOLUME Régler le volume par rotation.
RADIO Accéder au menu de la radio.
MEDIA Accéder au menu média et aux
différentes sources de musique.
N AV Accéder au menu navigation.
PHONE Accéder au menu téléphone.
MORE Accéder aux informations du
véhicule.
BROWSE
TUNE
SCROLL Tourner le bouton pour :
-

s
e déplacer dans un menu
ou une liste.
-

s
électionner une station de
radio.
ENTER Confirmer une option affichée à
l’écran par une pression.
Système Audio-Télématique Tactile
AUDIO ET TÉLÉMATIQUE
10

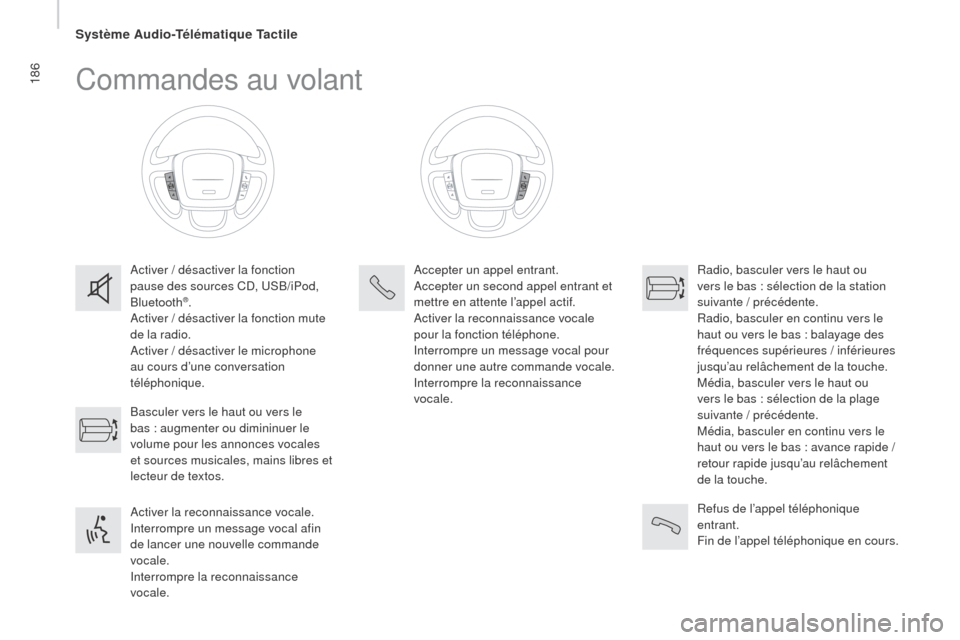

186Commandes au volant
Activer / désactiver la fonction
pause des sources CD, USB/iPod,
Bluetooth
®.
Activer / désactiver la fonction mute
de la radio.
Activer / désactiver le microphone
au cours d’une conversation
téléphonique.
Activer la reconnaissance vocale.
Interrompre un message vocal afin
de lancer une nouvelle commande
vocale.
Interrompre la reconnaissance
vocale. Basculer vers le haut ou vers le
bas : augmenter ou dimininuer le
volume pour les annonces vocales
et sources musicales, mains libres et
lecteur de textos. Accepter un appel entrant.
Accepter un second appel entrant et
mettre en attente l’appel actif.
Activer la reconnaissance vocale
pour la fonction téléphone.
Interrompre un message vocal pour
donner une autre commande vocale.
Interrompre la reconnaissance
vocale.
Radio, basculer vers le haut ou
vers le bas : sélection de la station
suivante / précédente.
Radio, basculer en continu vers le
haut ou vers le bas : balayage des
fréquences supérieures / inférieures
jusqu’au relâchement de la touche.
Média, basculer vers le haut ou
vers le bas : sélection de la plage
suivante
/ précédente.
Média, basculer en continu vers le
haut ou vers le bas : avance rapide
/
retour rapide jusqu’au relâchement
de la touche.
Refus de l’appel téléphonique
entrant.
Fin de l’appel téléphonique en cours.
Système Audio-Télématique Tactile

187Menus
Navigationméd
iarad
io
ré

glages
Téléphone Informations véhicule
Paramétrer le guidage et choisir sa destination.
Sélectionner les différentes sources de
musique.
Activer, désactiver et paramétrer certaines
fonctions de réglage.
Sélectionner les différentes sources de radio.
Activer, désactiver et paramétrer certaines
fonctions de réglage.
Activer, désactiver et paramétrer certaines
fonctions de réglage du système et du véhicule.
Connecter un téléphone en Bluetooth
®.
Accéder à la température extérieure, l’horloge,
la boussole et à l'ordinateur de bord.
Système Audio-Télématique Tactile
AUDIO ET TÉLÉMATIQUE
10

188Radio
Niveau 1Niveau 2Niveau 3
Système Audio-Télématique Tactile
