Peugeot Boxer 2018 Kezelési útmutató (in Hungarian)

39
Választható
rezgéscsillapítású ülés
ForgóülésKétszemélyes első
üléspad
Asztalka
F Ha gépjárműve ilyen típusú üléssel rendelkezik, a csillapítás mértéke a gomb forgatásával
igazítható a
gépjárművezető súlyához.
F
H

a ülése rendelkezik ilyennel, nyomja
meg a
gombot az ülés 180°-kal történő
elfordításához. Két fejtámlával és két biztonsági övvel van
felszerelve.
A középső ülés háttámlája lehajtható asztalka
helyzetbe.
F
H

úzza meg a háttámla párnázatának felső
részén található hevedert.
Hátsó ülések
A háttámla dőlésszöge
F A háttámla dőlésszögének beállításához forgassa a szabályozókereket.
3
Ergonómia és kényelem

40
Bejutás a 3. üléssorba A középső ülés lehajtott
háttámlával (2. és 3.
üléssor)
A középső ülés háttámlája teljesen lehajtható az ülőlapra,
így pohártartóként vagy asztalkaként használható.
A címkéken szereplő óvintézkedések
jelentésével kapcsolatban olvassa el
a
megfelelő fejezetet.
F
A

3. üléssorba tör ténő beszálláshoz működtesse
a

2. üléssor szélső ülésének karját, és döntse
előre a

háttámlát.
F
A h

áttámla eredeti helyzetbe történő
visszaállításához a

kar használata nélkül állítsa
függőleges helyzetbe a

háttámlát.
F
E
ngedje le a fejtámlát, majd emelje meg a kart,
és döntse előre a háttámlát.
F
A h
áttámla eredeti helyzetbe történő
visszaállításához emelje meg ismét a kart.
Hátsó üléspad
Beszállás a hátsó
ü lőhelyekre
F Engedje le a fejtámlákat, majd emelje meg az
első kart és döntse előre az ülés háttámláját.
A háttámla lehajtott
helyzete
F Vegye ki a fejtámlákat, és az előzőekben leírtak
szerint hajtsa le a háttámlát.
F
J

obb kézzel emelje meg a második kart, majd
5°-os szögben döntse hátra a
háttámlát.
F
B

al kézzel döntse teljesen előre a háttámlát az
ülőlapra.
Ergonómia és kényelem

41

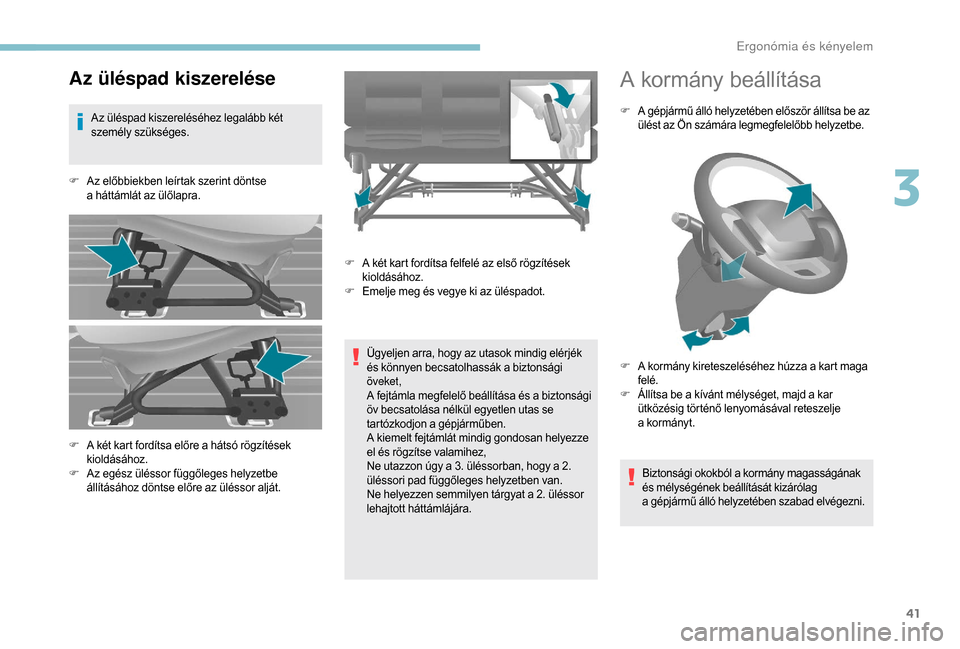

Az üléspad kiszerelése
Az üléspad kiszereléséhez legalább két
személy szükséges.
F
A

z előbbiekben leírtak szerint döntse
a
háttámlát az ülőlapra.
Ügyeljen arra, hogy az utasok mindig elérjék
és könnyen becsatolhassák a
biztonsági
öveket,
A fejtámla megfelelő beállítása és a
biztonsági
öv becsatolása nélkül egyetlen utas se
tartózkodjon a
gépjárműben.
A kiemelt fejtámlát mindig gondosan helyezze
el és rögzítse valamihez,
Ne utazzon úgy a
3. üléssorban, hogy a 2.
üléssori pad függőleges helyzetben van.
Ne helyezzen semmilyen tárgyat a
2. üléssor
lehajtott háttámlájára.
A kormány beállítása
F A gépjármű álló helyzetében először állítsa be az ülést az Ön számára legmegfelelőbb helyzetbe.
Biztonsági okokból a
kormány magasságának
és mélységének beállítását kizárólag
a
gépjármű álló helyzetében szabad elvégezni.
F
A k

ét kart fordítsa előre a

hátsó rögzítések
kioldásához.
F
A

z egész üléssor függőleges helyzetbe
állításához döntse előre az üléssor alját. F
A k

ét kart fordítsa felfelé az első rögzítések
kioldásához.
F
E

melje meg és vegye ki az üléspadot. F
A k

ormány kireteszeléséhez húzza a kart maga
felé.
F
Á

llítsa be a kívánt mélységet, majd a kar
ütközésig történő lenyomásával reteszelje
a
kormányt.
3
Ergonómia és kényelem

42

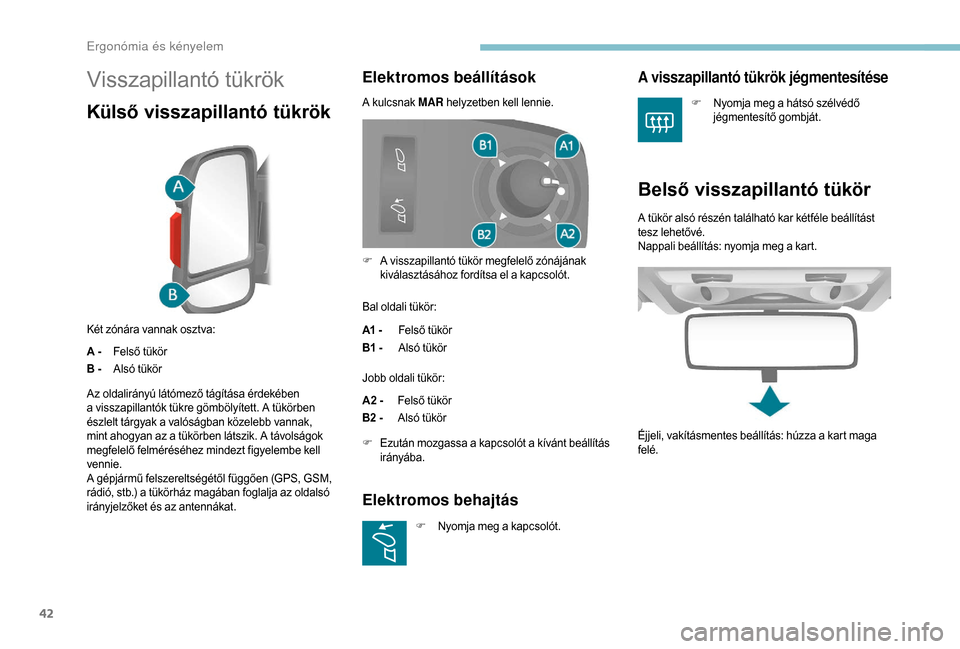

Visszapillantó tükrök
Külső visszapillantó tükrök
Két zónára vannak osztva:
A -Felső tükör
B - Alsó tükör
Elektromos beállítások
A kulcsnak MAR helyzetben kell lennie.
Bal oldali tükör:
A1 - Felső tükör
B1 - Alsó tükör
Jobb oldali tükör:
A2 - Felső tükör
B2 - Alsó tükör
F
E

zután mozgassa a kapcsolót a kívánt beállítás
irányába.
Az oldalirányú látómező tágítása érdekében
a

visszapillantók tükre gömbölyített. A tükörben
észlelt tárgyak a

valóságban közelebb vannak,
mint ahogyan az a

tükörben látszik. A távolságok
megfelelő felméréséhez mindezt figyelembe kell
vennie.
A gépjármű felszereltségétől függően (GPS, GSM,
rádió, stb.) a tükörház magában foglalja az oldalsó
irányjelzőket és az antennákat. F
A v

isszapillantó tükör megfelelő zónájának
kiválasztásához fordítsa el a
kapcsolót.
Elektromos behajtás
F Nyomja meg a kapcsolót.
A visszapillantó tükrök jégmentesítése
F Nyomja meg a hátsó szélvédő
jégmentesítő gombját.
Belső visszapillantó tükör
A tükör alsó részén található kar kétféle beállítást
tesz lehetővé.
Nappali beállítás: nyomja meg a
kart.
Éjjeli, vakításmentes beállítás: húzza a
kart maga
felé.
Ergonómia és kényelem

43
Fűtés/manuális
légkondicionáló
1.Légkondicionáló be-/kikapcsolása.
2. A hőmérséklet beállítása.
3. A levegőáramlás beállítása.
4. A levegőelosztás beállítása.
5. Levegőbeáramlás/Levegőkeringetés.
Légkondicionálás
A légkondicionálás csak járó motornál működik.
A ventilátornak legalább az 1-es fokozaton kell
állnia.
A gomb megnyomásával kapcsolhatja
be a
légkondicionálót. A LED világítani
kezd.
A gomb ismételt megnyomásával kapcsolja ki
a
funkciót. A LED kialszik.
Hőmérséklet
F A megfelelő hőmérséklet beállításához forgassa a kapcsolót
a
l

egkellemesebb hőmérsékletet
biztosító állásba a
kék (hideg)
és a
piros (meleg) jelzés közötti
tartományban.
Levegőhozam
F A kívánt levegőhozam eléréséhez forgassa a vezérlőt a megfelelő
helyzetbe.
Ha a

levegőhozam kapcsolót 0
h
elyzetbe
állítja (kikapcsolt), a hőkomfort nem biztosított.
A gépjármű mozgásából adódó enyhe
légmozgás így is érezhető.
Levegőelosztás
A kapcsoló forgatásával a légbeáramlás iránya
a következők szerint szabályozható: az utasok lábtere,
a szélvédő, lábtér és az oldalsó ablakok,
a szélvédő és az oldalsó ablakok.
Légbeáramlás/
levegőkeringetés
A külső levegő beáramoltatásával elkerülhető
a
páraképződés a szélvédőn és az oldalsó
ablakokon.
A belső levegő keringetésével megakadályozhatja
a
kellemetlen szagok és a füst bejutását az
utastérbe.
Bekapcsolt légkondicionálóval és a
levegőhozam
(1– 4
fokozat közötti) megfelelő szabályozása
mellett a
belső levegő keringetésével mind fűtés,
mind hűtés esetén gyorsabban elérthető a
kívánt
hőkomfor t.
Az utastéri levegőminőség romlásának
megakadályozása és a
páraképződés elkerülése
érdekében, amint lehet, tegye lehetővé a
külső
levegő beáramlását az utastérbe.
a középső és oldalsó szellőzőnyílások,
a középső és oldalsó szellőzőnyílások,
utasok lábtere, F
A b

első levegő keringetéséhez
állítsa kapcsolót ebbe az állásba.
F
A k

ülső levegő beengedéséhez
állítsa kapcsolót ebbe az állásba.
3
Ergonómia és kényelem

44

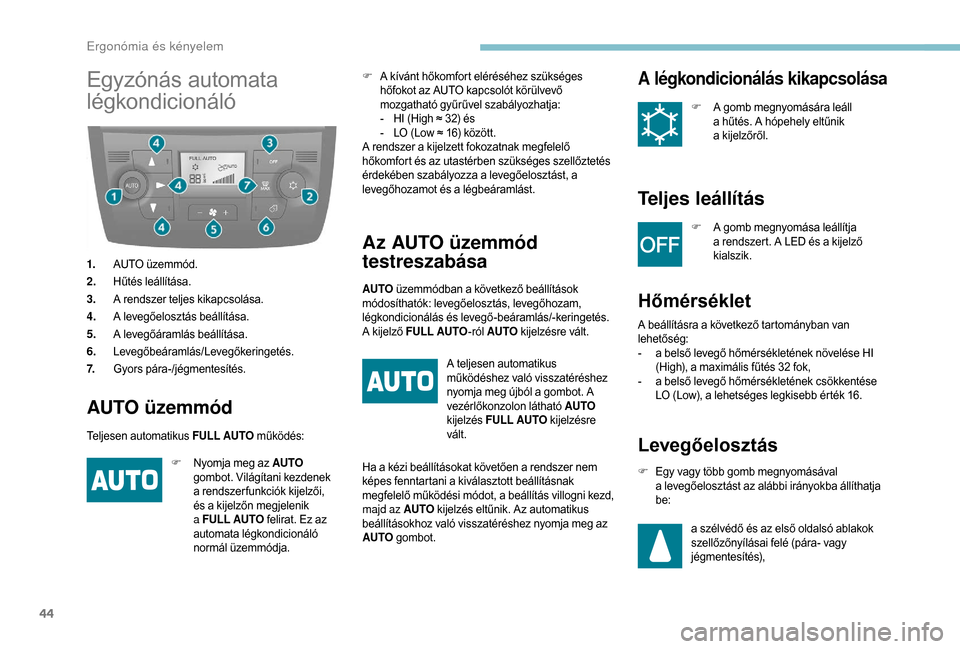

Egyzónás automata
légkondicionáló
1.AUTO üzemmód.
2. Hűtés leállítása.
3. A rendszer teljes kikapcsolása.
4. A levegőelosztás beállítása.
5. A levegőáramlás beállítása.
6. Levegőbeáramlás/Levegőkeringetés.
7. Gyors pára-/jégmentesítés.
AUTO üzemmód
Teljesen automatikus FULL AUTO működés:F
A k
ívánt hőkomfort eléréséhez szükséges
hőfokot az AUTO kapcsolót körülvevő
mozgatható gyűrűvel szabályozhatja:
-
H
I (High ≈ 32) és
-
L
O (Low ≈ 16) között.
A rendszer a kijelzett fokozatnak megfelelő
hőkomfort és az utastérben szükséges szellőztetés
érdekében szabályozza a levegőelosztást, a
levegőhozamot és a légbeáramlást.
F
N
yomja meg az AUTO
gombot. Világítani kezdenek
a
rendszer funkciók kijelzői,
és a
kijelzőn megjelenik
a

F
ULL AUTO felirat. Ez az
automata légkondicionáló
normál üzemmódja.
Az AUTO üzemmód
testreszabása
AUTO üzemmódban a következő beállítások
módosíthatók: levegőelosztás, levegőhozam,
légkondicionálás és levegő-beáramlás/-keringetés.
A kijelző FULL AUTO -ról AUTO kijelzésre vált.
A teljesen automatikus
működéshez való visszatéréshez
nyomja meg újból a
gombot. A
vezérlőkonzolon látható AUTO
kijelzés FULL AUTO kijelzésre
vált.
Ha a
kézi beállításokat követően a rendszer nem
képes fenntartani a
kiválasztott beállításnak
megfelelő működési módot, a beállítás villogni kezd,
majd az AUTO kijelzés eltűnik. Az automatikus
beállításokhoz való visszatéréshez nyomja meg az
AUTO gombot.
A légkondicionálás kikapcsolása
F A gomb megnyomására leáll
a hűtés. A hópehely eltűnik
a
kijelzőről.
Teljes leállítás
F A gomb megnyomása leállítja a rendszert. A LED és a kijelző
kialszik.
Hőmérséklet
A beállításra a következő tartományban van
l ehetőség:
-

a b
első levegő hőmérsékletének növelése HI
(High), a maximális fűtés 32
fok,
-

a b
első levegő hőmérsékletének csökkentése
LO (Low), a lehetséges legkisebb érték 16.
Levegőelosztás
F Egy vagy több gomb megnyomásával a levegőelosztást az alábbi irányokba állíthatja
be:
a szélvédő és az első oldalsó ablakok
szellőzőnyílásai felé (pára- vagy
jégmentesítés),
Ergonómia és kényelem

45

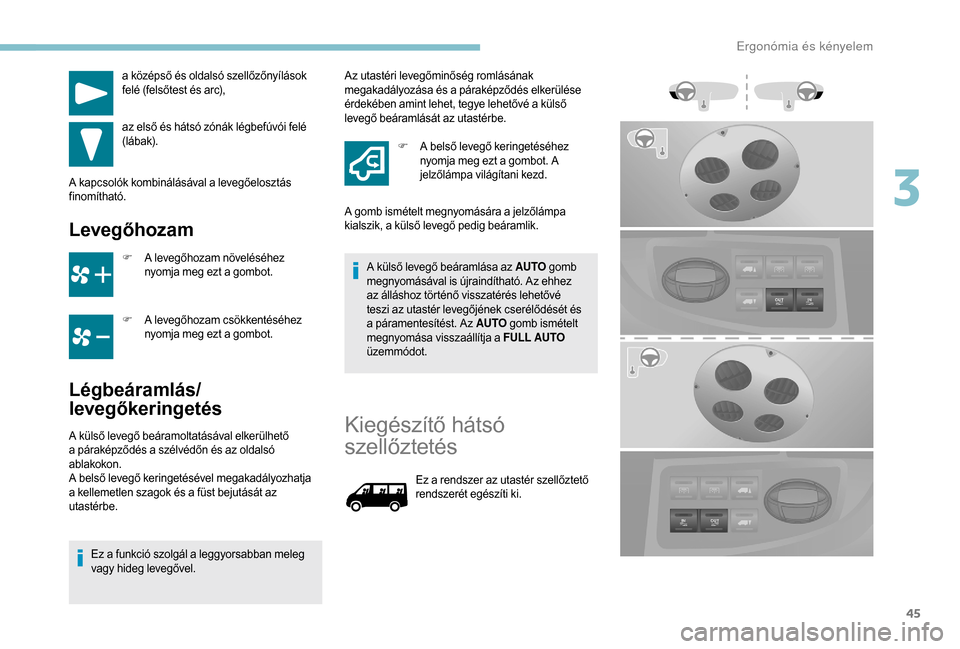

a középső és oldalsó szellőzőnyílások
felé (felsőtest és arc),
az első és hátsó zónák légbefúvói felé
(lábak).
A kapcsolók kombinálásával a
levegőelosztás
finomítható.
Levegőhozam
F A levegőhozam növeléséhez nyomja meg ezt a gombot.
F
A l

evegőhozam csökkentéséhez
nyomja meg ezt a
gombot.
Légbeáramlás/
levegőkeringetés
Kiegészítő hátsó
szellőztetés
Ez a rendszer az utastér szellőztető
r endszerét egészíti ki.
A külső levegő beáramoltatásával elkerülhető
a

páraképződés a

szélvédőn és az oldalsó
ablakokon.
A belső levegő keringetésével megakadályozhatja
a

kellemetlen szagok és a

füst bejutását az
utastérbe.
Ez a

funkció szolgál a

leggyorsabban meleg
vagy hideg levegővel. Az utastéri levegőminőség romlásának
megakadályozása és a
páraképződés elkerülése
érdekében amint lehet, tegye lehetővé a külső
levegő beáramlását az utastérbe.
F
A b
első levegő keringetéséhez
nyomja meg ezt a gombot. A
jelzőlámpa világítani kezd.
A külső levegő beáramlása az AUTO gomb
megnyomásával is újraindítható. Az ehhez
az álláshoz történő visszatérés lehetővé
teszi az utastér levegőjének cserélődését és
a

páramentesítést. Az AUTO
gomb ismételt
megnyomása visszaállítja a FULL AUTO

üzemmódot.
A gomb ismételt megnyomására a jelzőlámpa
kialszik, a külső levegő pedig beáramlik.
3
Ergonómia és kényelem

46

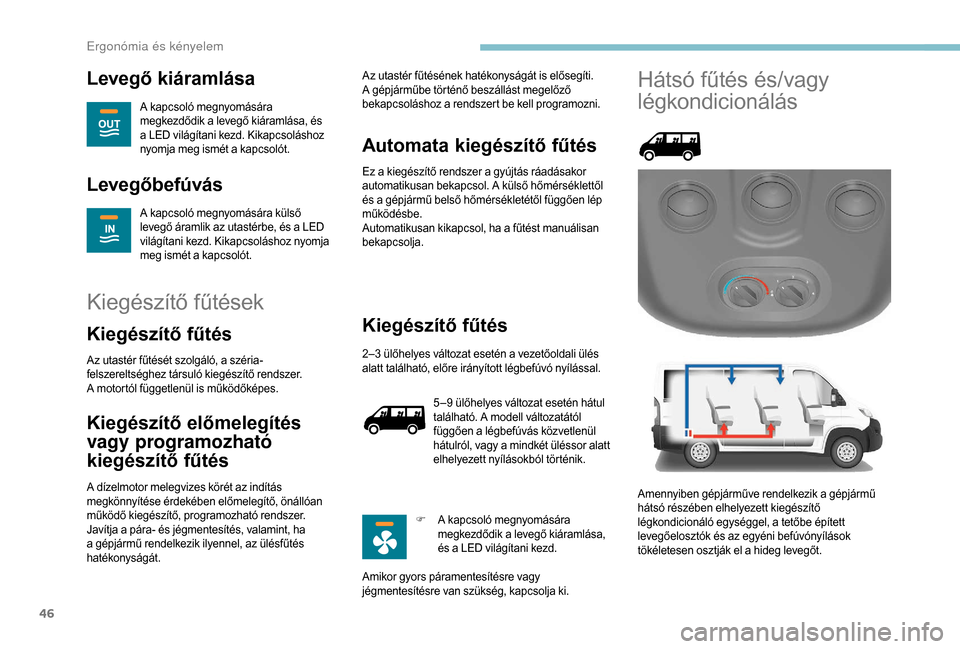

Levegő kiáramlása
A kapcsoló megnyomására
megkezdődik a levegő kiáramlása, és
a
LED világítani kezd. Kikapcsoláshoz
nyomja meg ismét a
kapcsolót.
Levegőbefúvás
A kapcsoló megnyomására külső
levegő áramlik az utastérbe, és a LED
világítani kezd. Kikapcsoláshoz nyomja
meg ismét a
kapcsolót.
Kiegészítő fűtések
Kiegészítő fűtés
Az utastér fűtését szolgáló, a széria-
felszereltséghez társuló kiegészítő rendszer.
A motortól függetlenül is működőképes.
Kiegészítő előmelegítés
vagy programozható
kiegészítő fűtés
A dízelmotor melegvizes körét az indítás
megkönnyítése érdekében előmelegítő, önállóan
működő kiegészítő, programozható rendszer.
Javítja a pára- és jégmentesítés, valamint, ha
a
gépjármű rendelkezik ilyennel, az ülésfűtés
hatékonyságát.
Automata kiegészítő fűtés
Ez a kiegészítő rendszer a gyújtás ráadásakor
a utomatikusan bekapcsol. A külső hőmérséklettől
és a
gépjármű belső hőmérsékletétől függően lép
működésbe.
Automatikusan kikapcsol, ha a
fűtést manuálisan
bekapcsolja. Az utastér fűtésének hatékonyságát is elősegíti.
A gépjárműbe történő beszállást megelőző
bekapcsoláshoz a rendszert be kell programozni.
Kiegészítő fűtés
2–3 ülőhelyes változat esetén a vezetőoldali ülés
a latt található, előre irányított légbefúvó nyílással.
5 – 9
ülőhelyes változat esetén hátul
található. A modell változatától
függően a
légbefúvás közvetlenül
hátulról, vagy a
mindkét üléssor alatt
elhelyezett nyílásokból történik.
F
A k

apcsoló megnyomására
megkezdődik a
levegő kiáramlása,
és a
LED világítani kezd.
Amikor gyors páramentesítésre vagy
jégmentesítésre van szükség, kapcsolja ki.
Hátsó fűtés és/vagy
légkondicionálás
Amennyiben gépjárműve rendelkezik a gépjármű
h átsó részében elhelyezett kiegészítő
légkondicionáló egységgel, a tetőbe épített
levegőelosztók és az egyéni befúvónyílások
tökéletesen osztják el a
hideg levegőt.

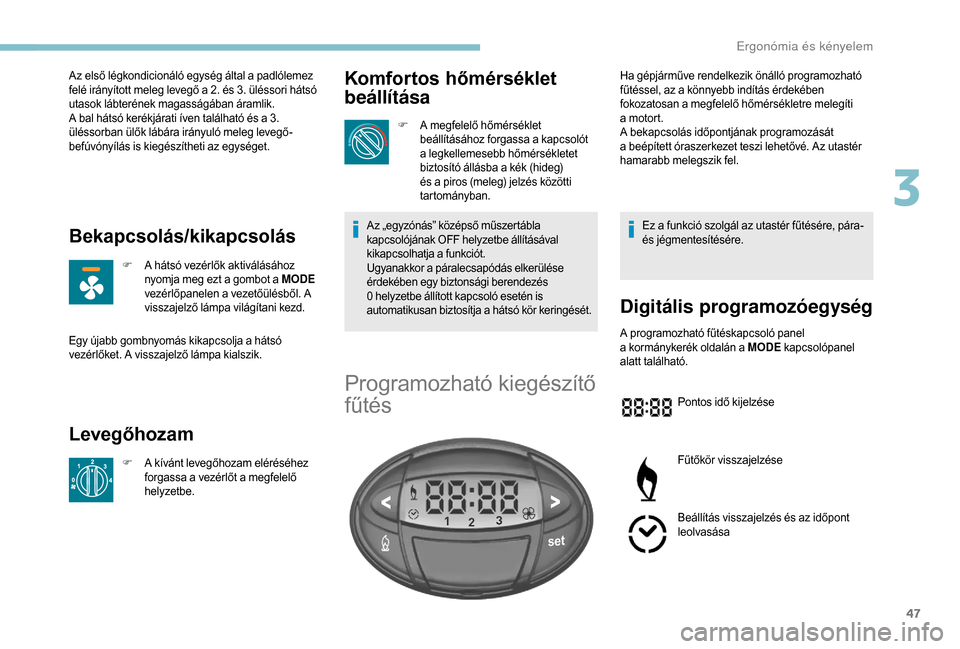

Ergonómia és kényelem

47
Az első légkondicionáló egység által a padlólemez
f elé irányított meleg levegő a 2. és 3. üléssori hátsó
utasok lábterének magasságában áramlik.
A bal hátsó kerékjárati íven található és a
3.
üléssorban ülők lábára irányuló meleg levegő-
befúvónyílás is kiegészítheti az egységet.
Bekapcsolás/kikapcsolás
F A hátsó vezérlők aktiválásához nyomja meg ezt a gombot a MODE
vezérlőpanelen a
vezetőülésből. A
visszajelző lámpa világítani kezd.
Levegőhozam
F A kívánt levegőhozam eléréséhez forgassa a vezérlőt a megfelelő
helyzetbe.
Komfortos hőmérséklet
beállítása
F A megfelelő hőmérséklet beállításához forgassa a kapcsolót
a
l

egkellemesebb hőmérsékletet
biztosító állásba a
kék (hideg)
és a
piros (meleg) jelzés közötti
tartományban.
Az „egyzónás” középső műszertábla
kapcsolójának OFF helyzetbe állításával
kikapcsolhatja a
funkciót.
Ugyanakkor a
páralecsapódás elkerülése
érdekében egy biztonsági berendezés
0

helyzetbe állított kapcsoló esetén is
automatikusan biztosítja a
hátsó kör keringését.
Egy újabb gombnyomás kikapcsolja a

hátsó
vezérlőket. A visszajelző lámpa kialszik.
Programozható kiegészítő
fűtés
Ez a funkció szolgál az utastér fűtésére, pára-
és jégmentesítésére.
Digitális programozóegység
A programozható fűtéskapcsoló panel
a kormánykerék oldalán a MODE kapcsolópanel
alatt található.
Pontos idő kijelzése
Fűtőkör visszajelzése
Beállítás visszajelzés és az időpont
leolvasása
Ha gépjárműve rendelkezik önálló programozható
fűtéssel, az a
könnyebb indítás érdekében
fokozatosan a megfelelő hőmérsékletre melegíti
a motort.
A bekapcsolás időpontjának programozását
a beépített óraszerkezet teszi lehetővé. Az utastér
hamarabb melegszik fel.
3

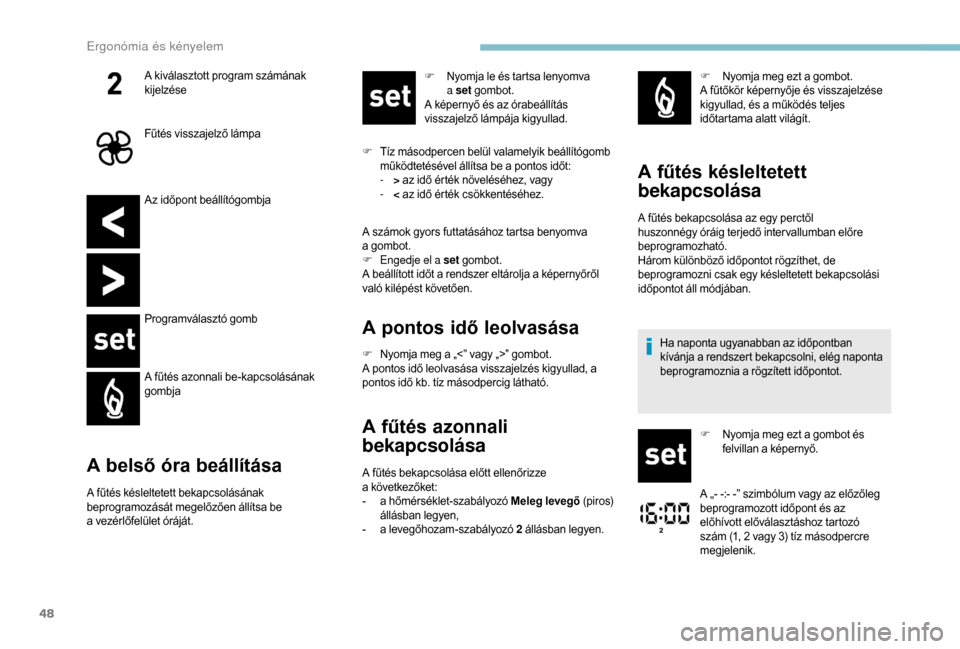

Ergonómia és kényelem

48
Az időpont beállítógombja
Programválasztó gomb
A fűtés azonnali be-kapcsolásának
gombja
A belső óra beállítása
A fűtés késleltetett bekapcsolásának
beprogramozását megelőzően állítsa be
a vezérlőfelület óráját. F
N

yomja le és tartsa lenyomva
a
se
t
gombot.
A képernyő és az órabeállítás
visszajelző lámpája kigyullad.
F
T
íz másodpercen belül valamelyik beállítógomb
működtetésével állítsa be a pontos időt:
-
>
a
z idő érték növeléséhez, vagy
-
<
a
z idő érték csökkentéséhez.
A számok gyors futtatásához tartsa benyomva
a gombot.
F
E
ngedje el a set
gombot.
A beállított időt a rendszer eltárolja a képernyőről
való kilépést követően.
A pontos idő leolvasása
F Nyomja meg a „<” vagy „>” gombot.
A pontos idő leolvasása visszajelzés kigyullad, a
pontos idő kb. tíz másodpercig látható.
A fűtés azonnali
bekapcsolása
A fűtés bekapcsolása előtt ellenőrizze
a következőket:
-

a h
őmérséklet-szabályozó Meleg levegő (p i r o s)
állásban legyen,
-

a l
evegőhozam-szabályozó 2
állá
sban legyen.F
N

yomja meg ezt a gombot.
A fűtőkör képernyője és visszajelzése
kigyullad, és a működés teljes
időtartama alatt világít.
A fűtés késleltetett
bekapcsolása
A fűtés bekapcsolása az egy perctől
huszonnégy óráig terjedő inter vallumban előre
beprogramozható.
Három különböző időpontot rögzíthet, de
beprogramozni csak egy késleltetett bekapcsolási
időpontot áll módjában.
A kiválasztott program számának
kijelzése
Fűtés visszajelző lámpa
Ha naponta ugyanabban az időpontban
kívánja a rendszert bekapcsolni, elég naponta
beprogramoznia a
rögzített időpontot.
F
N

yomja meg ezt a gombot és
felvillan a
képernyő.
A „- -:- -” szimbólum vagy az előzőleg
beprogramozott időpont és az
előhívott előválasztáshoz tartozó
szám (1, 2
vagy 3) tíz másodpercre
megjelenik.
Ergon
