Peugeot Boxer 2020 Užívateľská príručka (in Slovak)
Manufacturer: PEUGEOT, Model Year: 2020, Model line: Boxer, Model: Peugeot Boxer 2020Pages: 196, veľkosť PDF: 5.17 MB
Page 131 of 196
129
V prípade poruchy

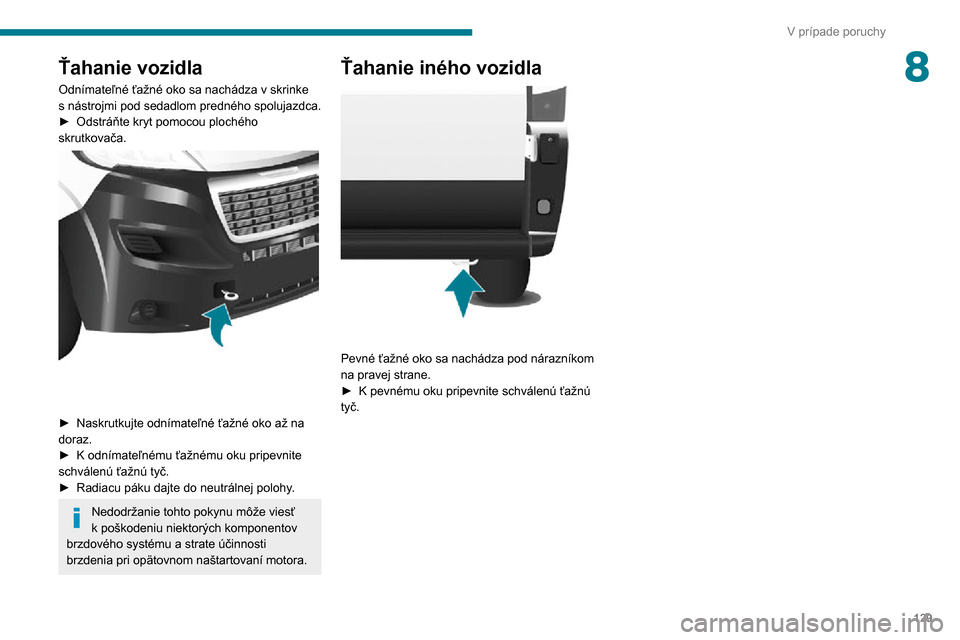

8Ťahanie vozidla
Odnímateľné ťažné oko sa nachádza v skrinke
s nástrojmi pod sedadlom predného spolujazdca.
► Odstráňte kryt pomocou plochého skrutkovača.
► Naskrutkujte odnímateľné ťažné oko až na doraz.► K odnímateľnému ťažnému oku pripevnite schválenú ťažnú tyč.► Radiacu páku dajte do neutrálnej polohy.
Nedodržanie tohto pokynu môže viesť k poškodeniu niektorých komponentov brzdového systému a strate účinnosti brzdenia pri opätovnom naštartovaní motora.
Ťahanie iného vozidla
Pevné ťažné oko sa nachádza pod nárazníkom
na pravej strane.
► K pevnému oku pripevnite schválenú ťažnú tyč.
Page 132 of 196
130

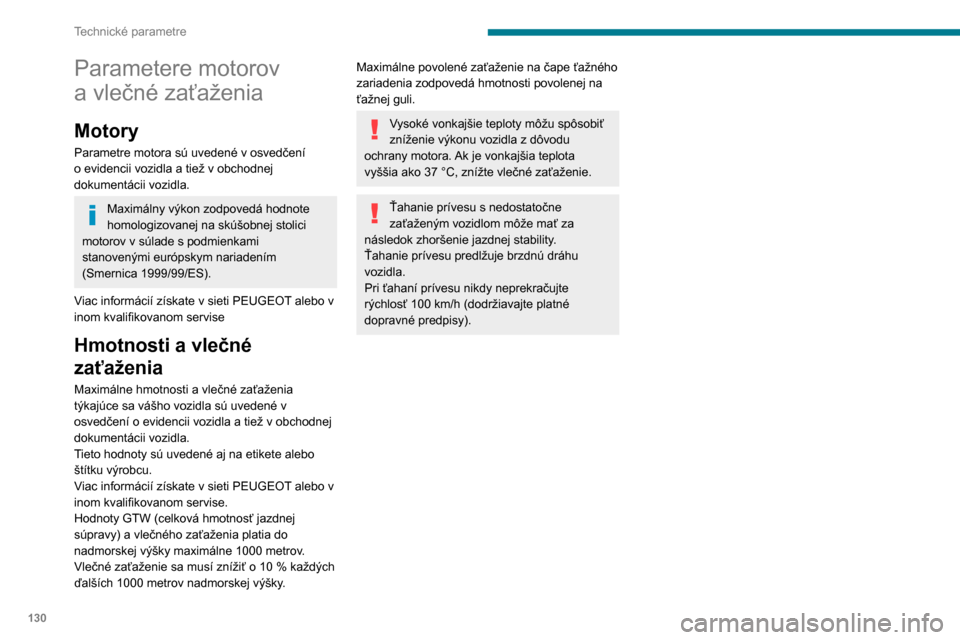

Technické parametre
Parametere motorov
a vlečné zaťaženia
Motory
Parametre motora sú uvedené v osvedčení
o evidencii vozidla a tiež v obchodnej
dokumentácii vozidla.
Maximálny výkon zodpovedá hodnote
homologizovanej na skúšobnej stolici
motorov v súlade s podmienkami
stanovenými európskym nariadením
(Smernica 1999/99/ES).
Viac informácií získate v sieti PEUGEOT alebo v
inom kvalifikovanom servise
Hmotnosti a vlečné
zaťaženia
Maximálne hmotnosti a vlečné zaťaženia
týkajúce sa vášho vozidla sú uvedené v
osvedčení o evidencii vozidla a tiež v obchodnej
dokumentácii vozidla.
Tieto hodnoty sú uvedené aj na etikete alebo
štítku výrobcu.
Viac informácií získate v sieti PEUGEOT alebo v
inom kvalifikovanom servise.
Hodnoty GTW (celková hmotnosť jazdnej
súpravy) a vlečného zaťaženia platia do
nadmorskej výšky maximálne 1000 metrov.
Vlečné zaťaženie sa musí znížiť o 10 % každých ďalších 1000 metrov nadmorskej výšky.
Maximálne povolené zaťaženie na čape ťažného
zariadenia zodpovedá hmotnosti povolenej na
ťažnej guli.
Vysoké vonkajšie teploty môžu spôsobiť
zníženie výkonu vozidla z dôvodu
ochrany motora. Ak je vonkajšia teplota
vyššia ako 37 °C, znížte vlečné zaťaženie.
Ťahanie prívesu s nedostatočne
zaťaženým vozidlom môže mať za
následok zhoršenie jazdnej stability.
Ťahanie prívesu predlžuje brzdnú dráhu
vozidla.
Pri ťahaní prívesu nikdy neprekračujte
rýchlosť 100 km/h (dodržiavajte platné dopravné predpisy).
Naftové motory
Naftové motory Euro 6.2
Motory 2,2 BlueHDi 120 S&S2,2 BlueHDi 140 S&S2,2 BlueHDi 165 S&S
Prevodovka Manuálna 6-stupňová (BVM6)
Zdvihový objem (cm
3)2 1972 1972 197
Max. výkon – norma ES (kW) 88103121
Palivo NaftaNaftaNafta
Naftové motory Euro 6.1
Motory 2,0 BlueHDi 110
2,0 BlueHDi 110 S&S2,0 BlueHDi 130
2,0 BlueHDi 130 S&S2,0 BlueHDi 160
2,0 BlueHDi 160 S&S
Prevodovka Manuálna 6-stupňová (BVM6)
Zdvihový objem (cm3)
1 9971 9971 997
Max. výkon – norma ES (kW) 8196120
Palivo NaftaNaftaNafta
Naftové motory Euro 4/Euro 5
(V závislosti od krajiny predaja)
Motory 2,2 HDi 1102,2 HDi 130
2,2 e-HDi 1302,2 HDi 150
2,2 e-HDi 1503 HDi 180
Prevodovka Manuálna 6-stupňová (BVM6)
Zdvihový objem (cm
3)2 1982 1982 1982 999
Max. výkon – norma ES (kW) 819611 0130
Palivo NaftaNaftaNaftaNafta
Page 133 of 196
131
Technické parametre

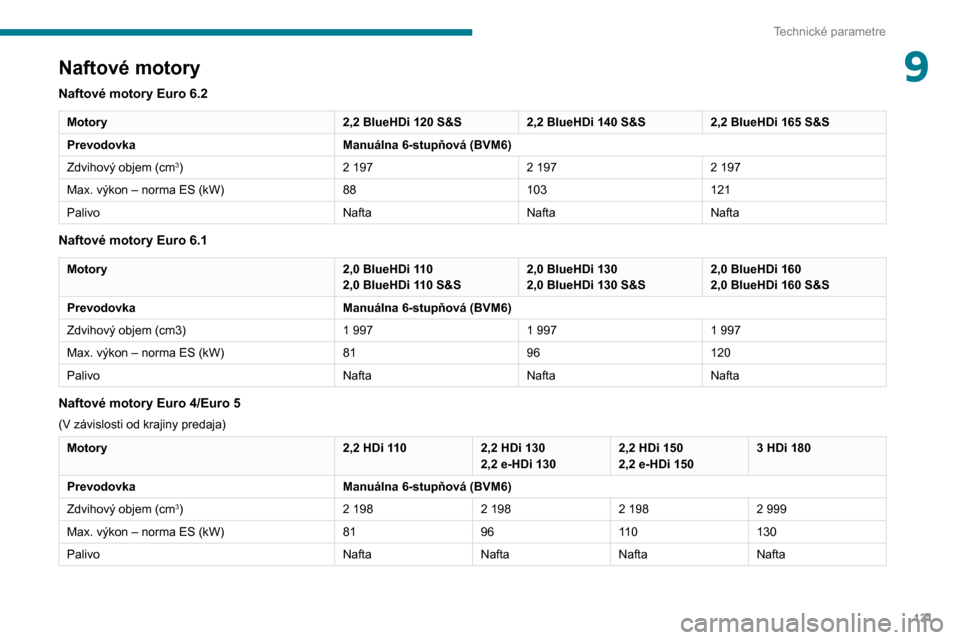

9Naftové motory
Naftové motory Euro 6.2
Motory2,2 BlueHDi 120 S&S2,2 BlueHDi 140 S&S2,2 BlueHDi 165 S&S
Prevodovka Manuálna 6-stupňová (BVM6)
Zdvihový objem (cm
3)2 1972 1972 197
Max. výkon – norma ES (kW) 88103121
Palivo NaftaNaftaNafta
Naftové motory Euro 6.1
Motory 2,0 BlueHDi 110
2,0 BlueHDi 110 S&S2,0 BlueHDi 130
2,0 BlueHDi 130 S&S2,0 BlueHDi 160
2,0 BlueHDi 160 S&S
Prevodovka Manuálna 6-stupňová (BVM6)
Zdvihový objem (cm3)
1 9971 9971 997
Max. výkon – norma ES (kW) 8196120
Palivo NaftaNaftaNafta
Naftové motory Euro 4/Euro 5
(V závislosti od krajiny predaja)
Motory 2,2 HDi 1102,2 HDi 130
2,2 e-HDi 1302,2 HDi 150
2,2 e-HDi 1503 HDi 180
Prevodovka Manuálna 6-stupňová (BVM6)
Zdvihový objem (cm
3)2 1982 1982 1982 999
Max. výkon – norma ES (kW) 819611 0130
Palivo NaftaNaftaNaftaNafta
Page 134 of 196
132
Technické parametre

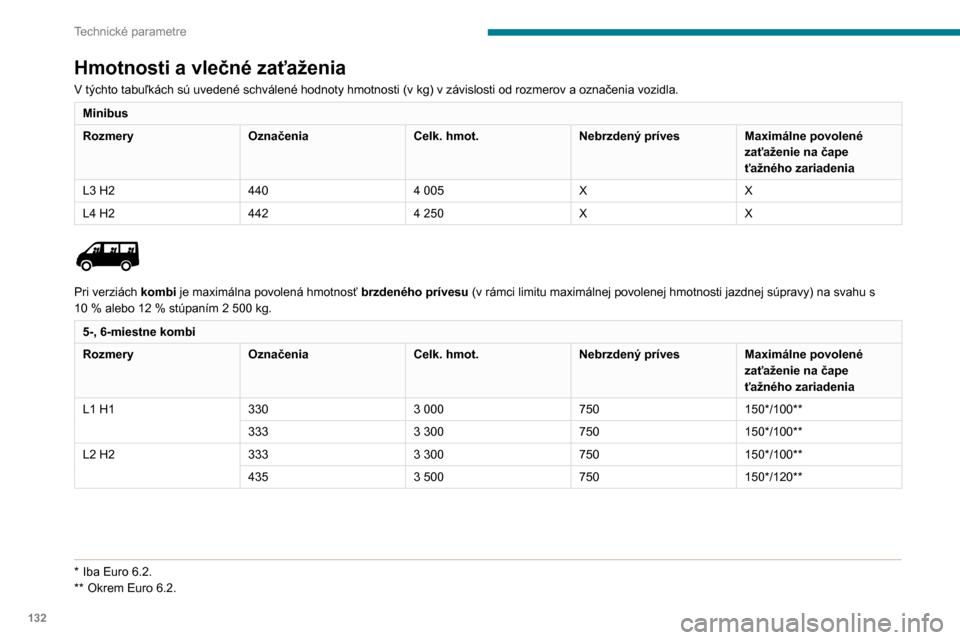

Hmotnosti a vlečné zaťaženia
V týchto tabuľkách sú uvedené schválené hodnoty hmotnosti (v kg) v závislosti od rozmerov a označenia vozidla.
Minibus
RozmeryOznačenia
Celk. hmot.Nebrzdený prívesMaximálne povolené
zaťaženie na čape
ťažného zariadenia
L3 H2 440
4 005XX
L4 H2 442
4 250XX
Pri verziách kombi je maximálna povolená hmotnosť brzdeného prívesu (v rámci limitu maximálnej povolenej hmotnosti jazdnej súpravy) na svahu s 10 % alebo 12 % stúpaním 2 500 kg.
5-, 6-miestne kombi
RozmeryOznačenia
Celk. hmot.Nebrzdený prívesMaximálne povolené
zaťaženie na čape
ťažného zariadenia
L1 H1 330
3 000750150*/100**
333
3 300750 150*/100**
L2 H2 333
3 300750150*/100**
435
3 500750 150*/120**
* Iba Euro 6.2.
** Okrem Euro 6.2.

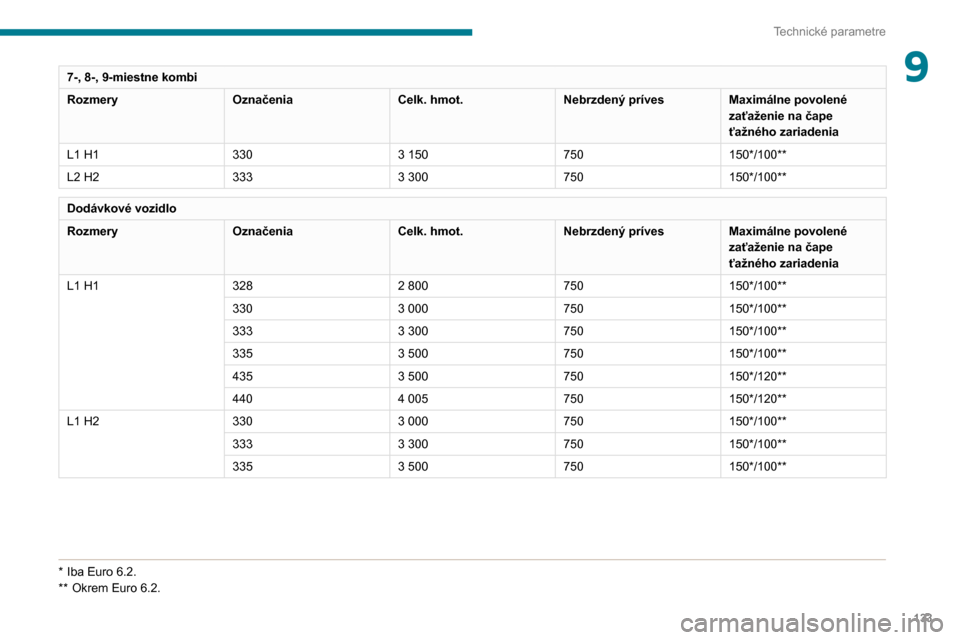

Page 135 of 196
133
Technické parametre
97-, 8-, 9-miestne kombi
RozmeryOznačenia
Celk. hmot.Nebrzdený prívesMaximálne povolené
zaťaženie na čape
ťažného zariadenia
L1 H1 330
3 150750150*/100**
L2 H2 333
3 300750150*/100**
Dodávkové vozidlo
RozmeryOznačenia
Celk. hmot.Nebrzdený prívesMaximálne povolené
zaťaženie na čape
ťažného zariadenia
L1 H1 328
2 800750150*/100**
330
3 000750 150*/100**
333
3 300750 150*/100**
335
3 500750 150*/100**
435
3 500750 150*/120**
440
4 005750 150*/120**
L1 H2 330
3 000750150*/100**
333
3 300750 150*/100**
335
3 500750 150*/100**
* Iba Euro 6.2.
** Okrem Euro 6.2.

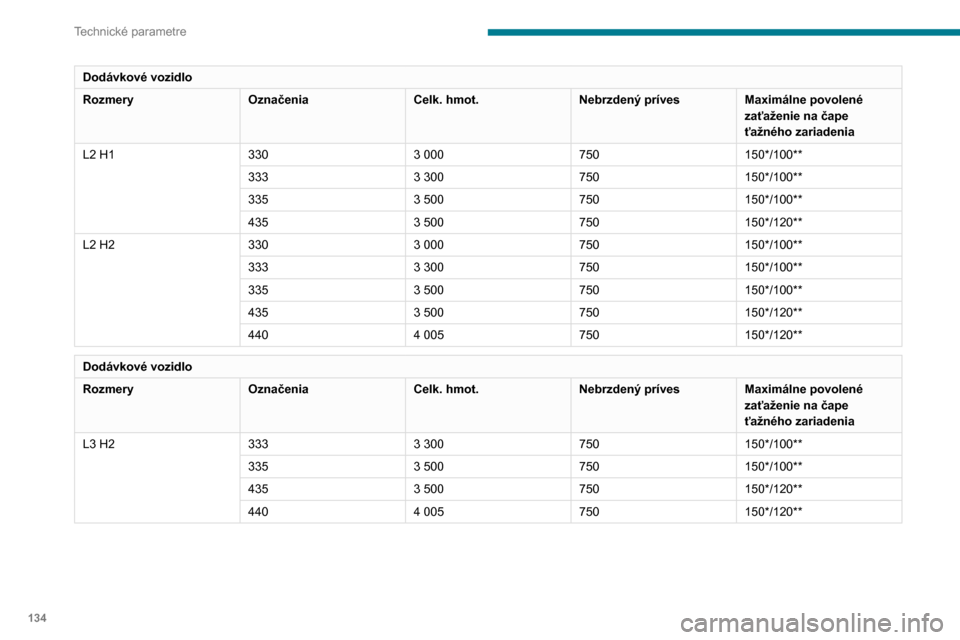

Page 136 of 196
134
Technické parametre
Dodávkové vozidlo
RozmeryOznačenia
Celk. hmot.Nebrzdený prívesMaximálne povolené
zaťaženie na čape
ťažného zariadenia
L2 H1 330
3 000750150*/100**
333
3 300750 150*/100**
335
3 500750 150*/100**
435
3 500750 150*/120**
L2 H2 330
3 000750150*/100**
333
3 300750 150*/100**
335
3 500750 150*/100**
435
3 500750 150*/120**
440
4 005750 150*/120**
Dodávkové vozidlo
RozmeryOznačenia
Celk. hmot.Nebrzdený prívesMaximálne povolené
zaťaženie na čape
ťažného zariadenia
L3 H2 333
3 300750150*/100**
335
3 500750 150*/100**
435
3 500750 150*/120**
440
4 005750 150*/120**
Dodávkové vozidlo
RozmeryOznačeniaCelk. hmot.Nebrzdený prívesMaximálne povolené
zaťaženie na čape
ťažného zariadenia
L3 H3 333
3 300750150*/100**
335
3 500750 150*/100**
435
3 500750 150*/120**
440
4 005750 150*/120**
L4 H2 435
3 500750150*/120**
440
4 005750 150*/120**
L4 H3 435
3 500750150*/120**
440
4 005750 150*/120**

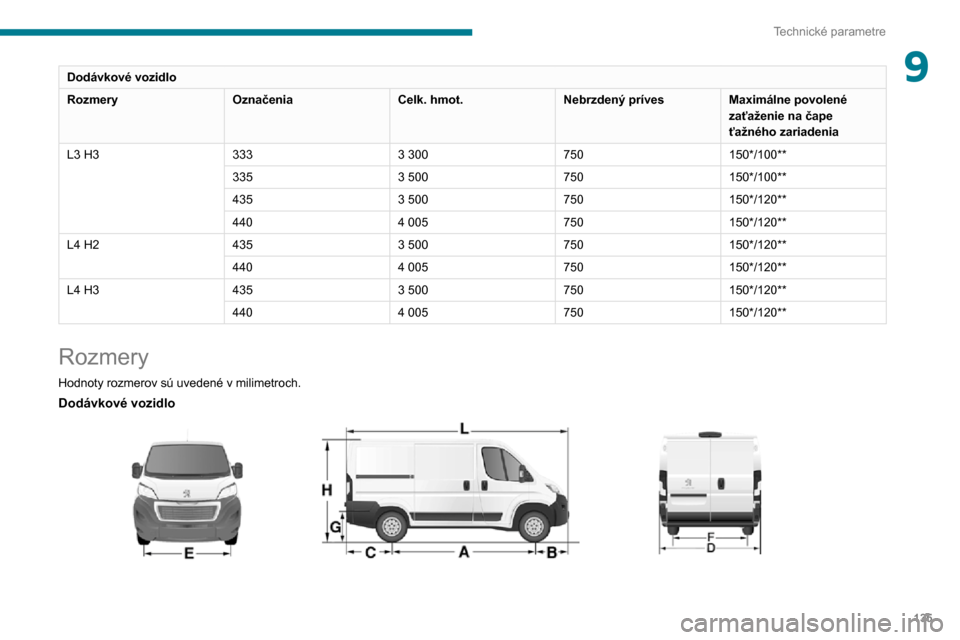

Rozmery
Hodnoty rozmerov sú uvedené v milimetroch.
Dodávkové vozidlo
Page 137 of 196
135
Technické parametre
9Dodávkové vozidlo
RozmeryOznačenia
Celk. hmot.Nebrzdený prívesMaximálne povolené
zaťaženie na čape
ťažného zariadenia
L3 H3 333
3 300750150*/100**
335
3 500750 150*/100**
435
3 500750 150*/120**
440
4 005750 150*/120**
L4 H2 435
3 500750150*/120**
440
4 005750 150*/120**
L4 H3 435
3 500750150*/120**
440
4 005750 150*/120**
Rozmery
Hodnoty rozmerov sú uvedené v milimetroch.
Dodávkové vozidlo
Page 138 of 196
136
Technické parametre

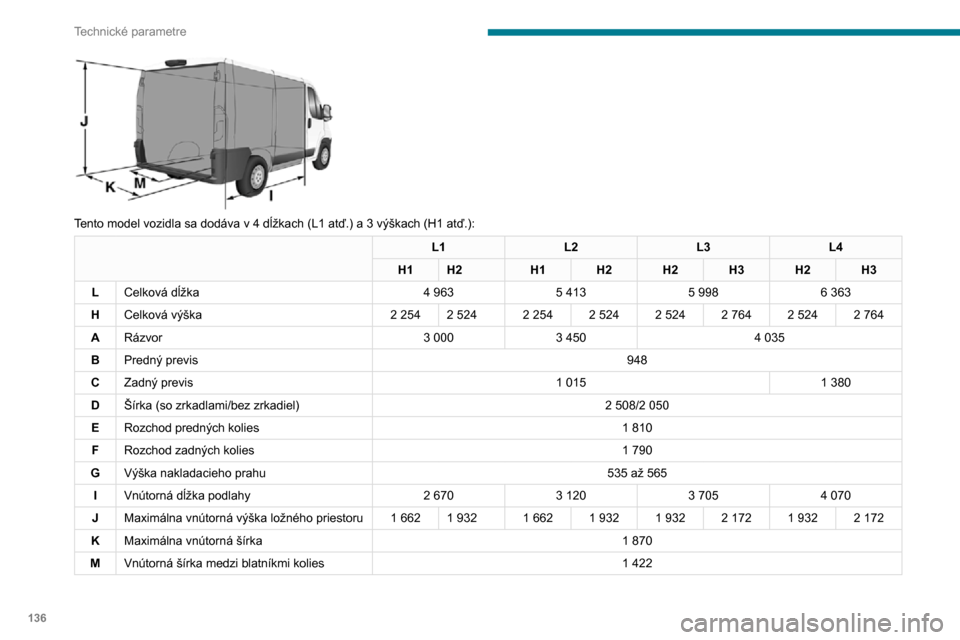

Tento model vozidla sa dodáva v 4 dĺžkach (L1 atď.) a 3 výškach (H1 atď.):
L1L2L3L4
H1 H2 H1H2H2H3H2H3
L Celková dĺžka
4 9635 4135 9986 363
H Celková výška2 2542 5242 2542 5242 5242 7642 5242 764
ARázvor3 0003 4504 035
BPredný previs 948
C Zadný previs
1 0151 380
DŠírka (so zrkadlami/bez zrkadiel)2 508/2 050
ERozchod predných kolies1 810
FRozchod zadných kolies1 790
G Výška nakladacieho prahu 535 až 565
I Vnútorná dĺžka podlahy
2 6703 1203 7054 070
J Maximálna vnútorná výška ložného priestoru1 6621 9321 6621 9321 9322 1721 9322 172
K Maximálna vnútorná šírka1 870
M Vnútorná šírka medzi blatníkmi kolies1 422

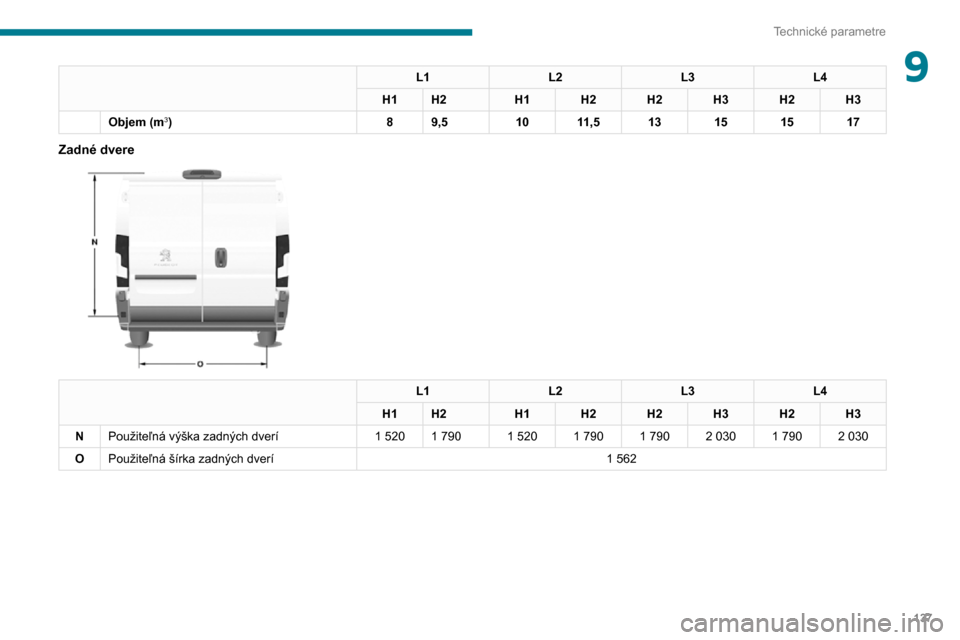

Page 139 of 196
137
Technické parametre
9L1L2L3L4
H1 H2 H1H2H2H3H2H3
Objem (m
3) 89,5 1011,5 13151517
Zadné dvere
L1 L2L3L4
H1 H2 H1H2H2H3H2H3
N Použiteľná výška zadných dverí
1 5201 7901 5201 790 1 7902 0301 7902 030
O Použiteľná šírka zadných dverí1 562
Page 140 of 196
138
Technické parametre
Bočné dvere
L1L2L3L4
H1 H2 H1H2H2 H3H2H3
P Výška bočných posuvných dverí
1 4851 7551 4851 7551 755
Q Šírka bočných posuvných dverí1 0751 250
Kombi
L1H1 L2H2
A 751 872
1 2011 322
B1 2011 7431 6512 193
C -860 -860
Identifikačné prvky
