PEUGEO
INSTRUCTIEBOEKJE
Page 2 of 196

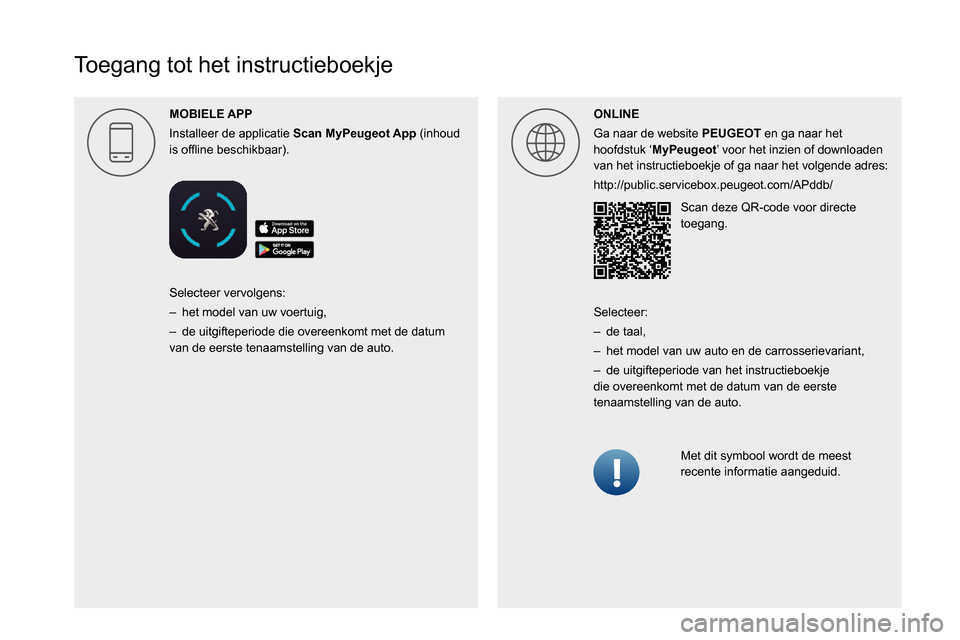

Toegang tot het instructieboekje
MOBIELE
Installeer de applicatie Scan (inhoud 004C0056000300521089004C0051004800030045004800560046004B004C004E0045004400440055000C0011ONLINE
Ga naar de website
PEUGEOT en ga naar het
hoofdstuk
Page 3 of 196
Welkom
Wij danken u voor uw keuze voor de Peugeot Boxer.
Dit boekje bevat alle belangrijke informatie en adviezen die u nodig hebt om
optimaal en in alle veiligheid gebruik te maken van de mogelijkheden van uw
auto. We raden u aan om dit document en het garantie- en onderhoudsboekje
goed te lezen.
Uw auto kan, afhankelijk van het uitrustingsniveau, het type, de uitvoering
004800510003
van een deel van de uitrusting in dit boekje zijn voorzien.
Aan de beschrijvingen en afbeeldingen kunnen geen rechten worden ontleen\
d.
Automobiles PEUGEOT behoudt zich het recht voor om de technische
kenmerken, uitrusting en accessoires te wijzigen zonder verplicht te zijn dit
boekje aan te passen.
Overhandig dit instructieboekje bij verkoop van de auto aan de nieuwe
eigenaar.
Legenda
Veiligheidswaarschuwing
Aanvullende informatie
Milieubeschermingsfunctie
Auto's met stuur links
Auto's met stuur rechts
Locatie van de beschreven uitrusting/toets,
aangeduid met een zwart gebied.
Legenda
00270048005D00480003004F0048004A00480051004700440003004A004800480049005700030047004800030056005300480046004C00BF0048004E00480003004E00480051005000480055004E00480051000300590044005100030058005A00030057005C005300480003005900520048005500570058004C004A0003
aan: Bestelwagen Cabine met
dieplader
Combi, minibus Dubbele cabine
Volledige bus met
dubbele cabine Kiepwagen
Cabine met chassis
Page 4 of 196
2
Inhoudsopgave
■
Overzicht
■
Eco-rijden
1Instrumentenpaneel
Instrumentenpaneel 7
Waarschuwings- en verklikkerlampjes 7
Meters 11
Configuratie van het voertuig (MODE)
14
Audio- en multimediasysteem op het
touchscreen
20
Datum en tijd instellen 21
Boordcomputer 21
Boordcomputer 21
2Toegang tot de auto
Legenda 23
Afstandsbediening 23
Voorportieren 26
Schuifdeur 26
Achterdeuren 27
Alarm 28
Elektrische ruitbediening 29
3Ergonomie en comfort
Voorstoelen 30
Voorbank 31
Achterbank 32
Achterbank 32
Het stuurwiel verstellen 33
Spiegels 34
Verwarming en ventilatie 34
Verwarming/handbediende airconditioning 35
Automatische airconditioning 36
Extra verwarmingssystemen 38
Verwarming/airconditioning achter 38
Extra programmeerbare verwarming 39
Ontwasemen - ontdooien voorruit en zijruiten 41
Achterruitverwarming 42
Indeling van de cabine
42
Voorzieningen achter 46
Voorzieningen aan de buitenzijde 49
4Verlichting en zicht
Lichtschakelaar 50
Richtingaanwijzers 50
Autom. dimmen grootlicht 51
Hoogteverstelling van de koplampen 53
Ruitenwisserschakelaar 53
Ruitenwisserbladen vervangen 54
5Veiligheid
Algemene aanbevelingen met betrekking
tot de veiligheid 55
Alarmknipperlichten 55
Claxon 56
Elektronisch stabiliteitsprogramma (ESP) 56
Veiligheidsgordels 59
Airbags 61
Kinderzitjes 63
De airbag vóór aan passagierszijde
uitschakelen 65
Zitplaatsen met ISOFIX-bevestigingen 66
Kinderslot 68
6Rijden
Rijadviezen 69
Starten - afzetten van de motor 72
Stand-bysysteem accu 73
Parkeerrem
73
Versnellingsbak 74
Schakelindicator 74
Stop & Start 74
Hill Start Assist 76
Bandenspanningscontrolesysteem 77
Pneumatische ophanging 78
Rij- en parkeerhulpsystemen - Algemene
adviezen
79
Snelheidslimietherkennings- en
snelheidsadviessysteem
81
Snelheidsbegrenzer 83
Snelheidsregelaar - specifieke adviezen 84
Snelheidsregelaar 85
Snelheidsregelaar (3L HDi-motor) 86
Lane Departure Warning System 87
dodehoekbewaking met detectie aanhanger 90
Active Safety Brake met Distance Alert en
intelligente noodremassistentie
91
Parkeerhulp achter 94
Achteruitrijcamera 95
Page 5 of 196
3
Inhoudsopgave
7Praktische informatie
Brandstof 97
Compatibiliteit van brandstoffen 98
Sneeuwkettingen 98
Trekken van een aanhanger 99
Trekhaak met afneembare kogel 99
Op het dak gemonteerd draagsysteem 101
Onder de motorkap 102
Dieselmotoren 103
Niveaus controleren
103
Controles 106
AdBlue® (BlueHDi-motoren) 109
8In geval van pech
Bandenreparatieset 11 2
Reservewiel 11 3
Een lamp vervangen 11 9
Een zekering vervangen 124
12V-accu 128
Slepen 131
9Technische gegevens
Technische gegevens motoren en
aanhangergewichten 133
Dieselmotoren 134
Gewicht 135
Afmetingen 138
Identificatie 142
Teksten op de stickers 142
10Specifieke kenmerken
Volledige bus met dubbele cabine 145
Cabine met chassis / cabine met dieplader 145
Dubbele cabine 150
Laadklep 154
11Audiosysteem
De eerste stappen 160
Stuurkolomschakelaars 160
Radio
161
Media 162
Telefoon 163
Configuratie 164
Gesproken commando's 164
12 Audio- en telematicasysteem op het touchscreen
De eerste stappen
168
Stuurkolomschakelaars 169
Menu's 169
Radio 170
Digitale radio
(DAB, Digital Audio Broadcasting)
171
Media 171
Navigatie 174
Telefoon 176
Gegevens auto 178
Configuratie 179
Gesproken commando's 180
13ALPINE® X902D-systeem
De eerste stappen 184
Menu's 185
■
Trefwoordenregister
Page 6 of 196
4
Overzicht
Cockpit
1.Zekeringkast
2. Extra programmeerbare verwarming
3. Pneumatische ophanging / leeslampjes /
extra ventilatie achterin
4. Schakelaars snelheidsregelaar/-begrenzer
5. Voertuigconfiguratie / hoogte van de
koplampen / mistlampen voor/achter
6. Lichtschakelaar en richtingaanwijzerhendel
7. Instrumentenpaneel met display
8. Schakelaar ruitenwissers/ruitensproeiers/
boordcomputer
9. Contact
10. Bestuurdersairbag / claxon 11 .
Knoppen op het stuurwiel voor het
audiosysteem
Middenconsole
1.Audiosysteem / navigatiesysteem
2. Verwarming / airconditioning
3. Opbergruimte / verwijderbare asbak
4.
12 V-aansluiting (max. 180 W)
5. USB-aansluiting / sigarettenaansteker
6. Dynamic Stability Control (DSC/ASR) /
Intelligent Traction Control
7. Hill Assist Descent Control
8. Lane Departure Warning System
9. Alarmknipperlichten
10. Centrale verrgrendeling / controlelampje
vergrendeling
11 . Ontdooien / ontwasemen
12. Selectiehendel
Page 7 of 196
5
Eco-rijden
Eco-rijden
Eco-rijden staat voor een aantal dagelijkse
gewoontes voor verlaging van het
brandstofverbruik en de CO
2-uitstoot van de
auto.
Maak optimaal gebruik van de
versnellingsbak
Als uw auto is voorzien van een
handgeschakelde versnellingsbak, rijd dan rustig
weg en schakel zo snel mogelijk naar de tweede
versnelling. Schakel bij het accelereren bij
voorkeur snel over naar een hogere versnelling.
De schakelindicator adviseert u de versnelling
in te schakelen die het best geschikt is
voor de rijomstandigheden: volg het op het
instrumentenpaneel weergegeven schakeladvies
zo snel mogelijk op.
Kies voor een soepele rijstijl
Houd een veilige afstand tot de auto's voor
u aan, rem bij voorkeur af op de motor in
plaats van het rempedaal te gebruiken en trap
het gaspedaal geleidelijk in. Zo bespaart u
brandstof, verlaagt u de CO
2 en maakt de auto
minder geluid.
Als uw auto is voorzien van een
snelheidsregelaar, gebruik deze dan vanaf
een snelheid van 30 km/h als het verkeer goed
doorstroomt.
Gebruik de elektrische voorzieningen op
de juiste manier
Als bij het instappen blijkt dat de temperatuur
in de auto hoog is opgelopen, open dan alle
ruiten en de ventilatieroosters voordat u de
airconditioning inschakelt.
Sluit de ruiten bij snelheden boven 50 km/u, maar laat de ventilatieroosters geopend.
Maak gebruik van alle voorzieningen die de
temperatuur in de auto kunnen verlagen.
Schakel de airconditioning uit zodra de gewenste
temperatuur is bereikt (behalve bij auto's met
een automatische airconditioning).
Schakel de achterruitverwarming en de
ontwaseming uit zodra deze niet meer nodig zijn
als deze niet automatisch worden geregeld.
Schakel de stoelverwarming zo snel mogelijk uit.
Schakel de koplampen en de mistlampen vóór
uit als het zicht voldoende is.
Laat de motor vooral 's winters na het starten
niet stationair warmdraaien: uw auto warmt
sneller op als u rijdt.
Sluit als passagier zo min mogelijk
multimedia-apparatuur (DVD-speler, MP3-
speler, spelcomputer enz.) op de auto aan
om het elektriciteitsverbruik, en dus het
brandstofverbruik, te beperken.
Koppel alle draagbare apparatuur los als u de
auto verlaat.
Beperk de oorzaken van een hoger
brandstofverbruik
Verdeel het gewicht gelijkmatig over de auto.
Beperk de belading en de luchtweerstand
(dakdragers, imperiaal, fietsendrager,
aanhanger, enz.) van uw auto. Gebruik bij
voorkeur een dakkoffer.
Verwijder de dakdragers en het imperiaal na
gebruik.
Vervang de winterbanden na de winter zo snel
mogelijk door zomerbanden.
Houd u aan de onderhoudsvoorschriften
Controleer de bandenspanning regelmatig
(bij koude banden) en houd u daarbij aan de
bandenspanning die staat vermeld op de sticker
op de sponning van het bestuurdersportier.
Controleer de bandenspanning met name:
– voorafgaand aan een lange rit;– bij de wisseling van de seizoenen;– als de auto gedurende langere tijd niet is gebruikt.
Vergeet daarbij het reservewiel en de wielen
van een aanhanger of caravan (indien van
toepassing) niet.
Laat uw auto regelmatig onderhouden (olie
verversen, oliefilter, luchtfilter en interieurfilter
vervangen enz.) en houd u daarbij aan het
onderhoudsschema van de fabrikant.
Bij uitvoeringen met een BlueHDi-dieselmotor:
bij een storing in het SCR-systeem stoot de auto
te veel schadelijke stoffen uit. Ga in dat geval zo
snel mogelijk naar een PEUGEOT-dealer of een
Page 8 of 196
6

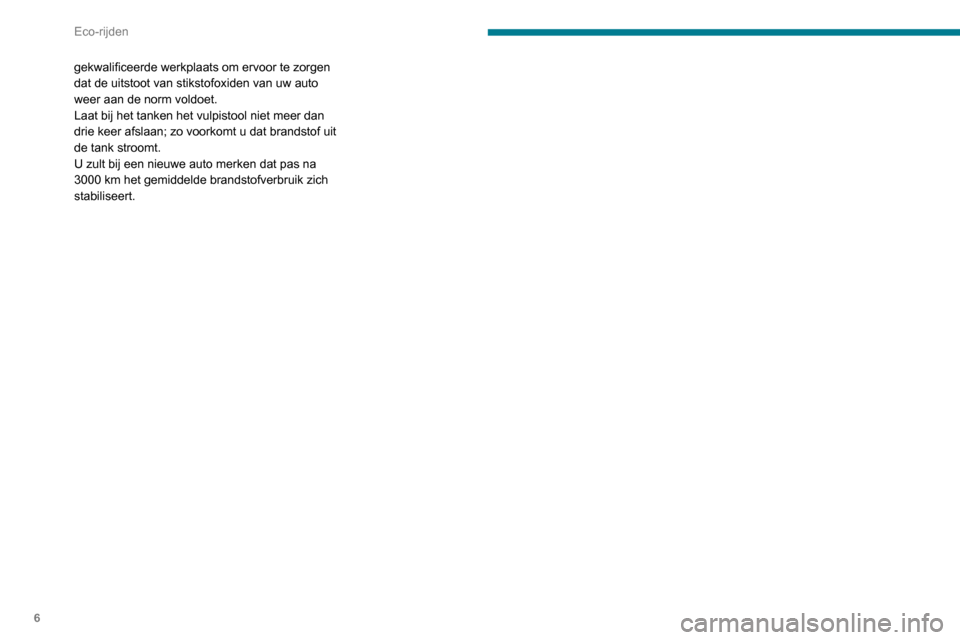

Eco-rijden
gekwalificeerde werkplaats om ervoor te zorgen
dat de uitstoot van stikstofoxiden van uw auto
weer aan de norm voldoet.
Laat bij het tanken het vulpistool niet meer dan
drie keer afslaan; zo voorkomt u dat brandstof uit
de tank stroomt.
U zult bij een nieuwe auto merken dat pas na
3000 km het gemiddelde brandstofverbruik zich
stabiliseert.
Page 9 of 196
7
Instrumentenpaneel
1Instrumentenpaneel
1.Snelheidsmeter (km/u of mijl/u)
2. Display
3. Brandstofniveaumeter
4. Koelvloeistoftemperatuur
5. Toerenteller (rpm x 1.000)
Displayscherm niveau 1
In het onderste deel:– Tijd– Buitentemperatuur– Afgelegd aantal mijl / kilometer– Boordcomputer (actieradius, verbruik etc.)– Hoogte van de koplampen– Geprogrammeerde waarschuwing bij te hoog toerental– Snelheidsbegrenzer of -regelaar
– Schakelindicator– Stop & Start.In het bovenste deel:– Datum– Onderhoudsindicator– Waarschuwingsmeldingen– Meldingen over de status van functies– Configuratie van het voertuig.
Displayscherm niveau 2
Links:– Tijd– Buitentemperatuur– Waarschuwings- of statuslampjes– Snelheidsbegrenzer of -regelaar .Rechts:– Datum– Onderhoudsindicator– Boordcomputer (actieradius, verbruik etc.)– Waarschuwingsmeldingen– Meldingen over de status van functies– Configuratie van het voertuig– Hoogte van de koplampen– Afgelegd aantal mijl / kilometer
Lichtsterkte van de
dashboardverlichting
De lichtsterkte van de
dashboardverlichting kan worden
aangepast met de toets MODE, met de
parkeerlichten aan.
Zie het betreffende hoofdstuk voor meer
informatie over de configuratie van het
voertuig (MODE).
Waarschuwings- en
verklikkerlampjes
De waarschuwings- en verklikkerlampjes
(weergegeven als symbolen) informeren
de bestuurder over een storing
(waarschuwingslampjes) of de werking van
een systeem (verklikkerlampjes ingeschakelde
of uitgeschakelde functie). Bepaalde lampjes
kunnen op twee manieren (permanent of
knipperend) en/of in verschillende kleuren
branden.
Bijbehorende waarschuwingen
Een lampje kan branden in combinatie met een
geluidssignaal en/of een melding op het display.
Door de weergegeven waarschuwingen te
relateren aan de werkingstoestand van de
auto kan worden bepaald of er sprake is van
een normale situatie of van een storing; zie
de beschrijving van ieder lampje voor meer
informatie.
Page 10 of 196
8
Instrumentenpaneel
Bij het aanzetten van het contact
Als het contact wordt aangezet, gaan bepaalde
rode of oranje waarschuwingslampjes enkele
seconden branden. Deze lampjes moeten doven
als de motor draait.
Raadpleeg de desbetreffende rubriek voor meer
informatie over een systeem of een functie.
Continu brandend
waarschuwingslampje
Als een rood of oranje waarschuwingslampje
blijft branden, duidt dit op een storing die verder
moet worden onderzocht.
Wanneer een waarschuwingslampje blijft
branden
De aanduidingen (1), (2) en (3) in het overzicht
van de waarschuwings- en verklikkerlampjes
geven aan of u naast de onmiddellijk aanbevolen
acties contact met een gekwalificeerde
professional moet opnemen.
(1): Zet de auto stil
Zet de auto zo snel mogelijk stil op een veilige
plaats en zet het contact af.
(2): Neem contact op met het PEUGEOT-
netwerk of een gekwalificeerde werkplaats.
(3): Ga naar het PEUGEOT-netwerk of een
gekwalificeerde werkplaats.
Lijst met
waarschuwingslampjes
Rode waarschuwingslampjes
Koelvloeistoftemperatuur
Bij H in de rode zone of permanent met
de naald in de rode zone.
De koelvloeistoftemperatuur is te hoog en/of is te
snel gestegen.
Zie (1) en wacht totdat de motor is afgekoeld
voordat u koelvloeistof bijvult. Zie (2) als het
probleem niet verdwijnt.
MotoroliedrukKnipperend, enkele seconden, samen
met een melding op het display.
De kwaliteit van de motorolie is afgenomen.
Ververs de olie zo snel mogelijk.
Na een tweede waarschuwing wordt het
motorvermogen beperkt.
Tijdelijk of permanent branden, bij draaiende motor.
Te laag oliepeil of grote storing.
Zie (1) en controleer het peil handmatig.
Vul waar nodig bij.
Zie (2) als het peil in orde is.
Laadstroom accuPermanent.
Een storing in het laadcircuit of de accu.
Controleer de accupolen.
Permanent of knipperend, ondanks de
controles.
Storing in het ontstekings- of injectiesysteem. Zie (2).
Portier, achterklep of motorkap geopendPermanent.
Een van de te openen carrosseriedelen is
niet goed gesloten.
Controleer of de portieren, de achterdeuren, de
schuifdeuren en de motorkap goed zijn gesloten.
StuurbekrachtigingBrandt permanent, in combinatie met een
geluidssignaal en een melding op het
display.
Er is een storing in de stuurbekrachtiging.
Rijd voorzichtig met matige snelheid en zie (3).
AirbagsPermanent of knipperend.
Een van de airbags of pyrotechnische
gordelspanners is defect.
Zie (3).
Veiligheidsgordel niet vastgemaaktBrandt permanent en knippert vervolgens.
De bestuurder zijn veiligheidsgordel niet
heeft vastgemaakt.
Trek aan de gordel en steek de gesp in de
gordelsluiting.
In combinatie met een geluidssignaal,
blijft vervolgens branden.
Tijdens het rijden dat de veiligheidsgordel van de
bestuurder niet is vastgemaakt.
Controleer of de gordel goed is vastgemaakt
door even aan de riem te trekken.
