PEUGEOT EXPERT 2018 Manual del propietario (in Spanish)

279
Tercera luz de freno (puertas
batientes)
Tipo A, W5W-5W
F
A
bra la puerta trasera izquierda.
F Retire la lámpara.
F G ire el portalámparas un cuarto de vuelta en el
sentido contrario a las agujas del reloj.
F
S

ustituya la lámpara fundida.
Para el montaje, presione la lámpara para
fijarla.
Luces de matrícula (puertas
batientes)
Tipo A , W5W-5W
F
I
nserte un destornillador fino en una de
las muescas del exterior del plástico
transparente.
F

E
mpújelo hacia el exterior para soltarlo.
F

R
etire el plástico transparente.
F

S
ustituya la lámpara defectuosa.
Para el montaje, presione sobre el plástico
transparente para calzarlo en su lugar.
Luces de techo (delanteras y
traseras)
F Retire la tapa de plástico con un destornillador
fino.
F
P

asando por la apertura y, utilizando un
destornillador, empuje la lámpara hacia el exterior.
F
D

esconecte el conector eléctrico.
Tipo A , W5W-5W
F
S
uelte el protector transparente deslizando
un destornillador por las ranuras de cada
lado de la luz de techo.
F

T
ire de la bombilla y sustitúyala.
F

F
ije el protector en su alojamiento y
asegúrese de que queda bloqueado.
8
En caso de avería

280
Luces antiniebla (portón
trasero)
Para más información relativa al Cambio
de una lámpara y, en particular, a los
tipos de las lámparas, consulte el apartado
correspondiente.
1.Luces de freno/luces de posición.
Tipo B, P21/5W-21/5W
2. Indicadores de dirección.
Tipo B , PY21W-21W (ámbar)
3. Luces de marcha atrás.
Tipo B , P21W-21W
4. Luces antiniebla/luces de posición.
Tipo B, P21/4W-21/4W
Para los vehículos con guarnecido
interior, consulte en la red PEUGEOT o
en un taller cualificado para realizar la
operación. F

I
dentifique la lámpara defectuosa y abra el
maletero.
F
D
esde el interior, si su vehículo va equipado
con tapa, retírela.
F

D
esde el exterior, presione los clips
interiores del embellecedor de plástico y
bascúlelo hacia atrás para retirarlo.
F

D
esenrosque los dos tornillos de fijación de
la lámpara. F

S
ujetando la lámpara, presione el clip
situado en el interior y retire la lámpara con
cuidado.
F

D
esconecte el conector eléctrico.
F

A
parte ligeramente las 3 lengüetas y
extraiga el portalámparas.
F

R
etire la lámpara defectuosa presionando
ligeramente encima y girándola un cuarto
de vuelta en el sentido de las agujas del
reloj.
F

S
ustituya la lámpara.
En caso de avería

281
Para el montaje, efectúe estas operaciones en
sentido inverso.
Tercera luz de freno (portón
trasero)
Tipo A, W5W-5W
F
A
bra el portón trasero. F

S
uelte el guarnecido de cada extremo
haciéndolo girar de abajo hacia arriba.
F

T
ire del guarnecido para soltar los clips
centrales y luego desmóntelo.
F

P
asando por la apertura y, utilizando
un destornillador, empuje la luz hacia el
exterior.
F

D
esconecte el conector eléctrico.
F

R
etire la luz.
F

D
esenrosque el portalámparas un cuarto de
vuelta en sentido inverso a las agujas del
reloj.
F

S
ustituya la lámpara fundida.
Para el montaje, realice estas operaciones en
el orden inverso.
Para el montaje de la lámpara y el guarnecido,
presione encima para fijarlos.
Luces de matrícula (portón
trasero)
Tipo A , W5W-5W
F
I
nserte un destornillador fino en una de
las muescas del exterior del plástico
transparente.
F

E
mpújelo hacia el exterior para soltarlo.
F

R
etire el plástico transparente.
F

S
ustituya la lámpara defectuosa.
Para el montaje, presione sobre el plástico
transparente para calzarlo en su lugar.
8
En caso de avería

282
Para cambiar este tipo de lámparas LED y
guías de luces, consulte con la red PEUGEOT
o un taller cualificado.
La red PEUGEOT ofrece un kit de sustitución
para los LED.
Suelo del habitáculo
Luces traseras
Para más información relativa al Cambio
de una lámpara y, en particular, a los
tipos de las lámparas, consulte el apartado
correspondiente.
1.Indicadores de dirección.
Tipo B , P21W-21W
2. Luces de freno.
Tipo B , P21W-21W
3. Luces de posición.
Tipo B , R10W-10W
4. Luces de marcha atrás.
Tipo B , P21W-21W
5. Luces antiniebla.
Tipo B , P21W-21W F

I
dentifique la lámpara defectuosa.
F

R
etire los cuatro tornillos de fijación del
piloto.
F

T
ire del piloto hacia usted.
F

R
etire la lámpara defectuosa presionando
ligeramente encima y girándola un cuarto
de vuelta en el sentido de las agujas del
reloj.
F

S
ustituya la lámpara.
Para el montaje, efectúe estas operaciones en
sentido inverso.
Luces de techo (delanteras
y traseras)
En caso de avería

283

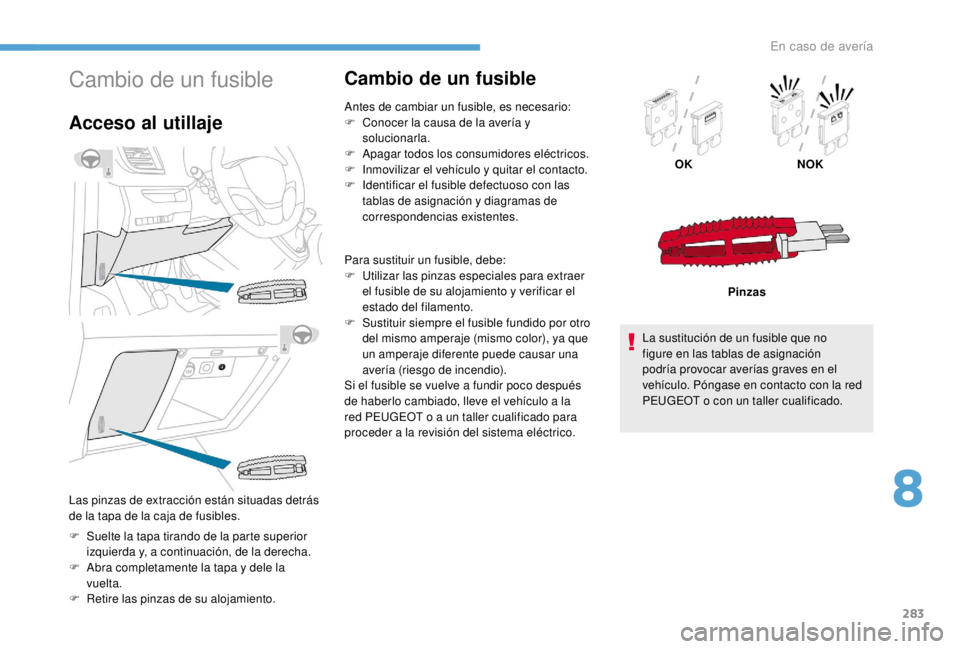

Cambio de un fusible
Acceso al utillaje
F Suelte la tapa tirando de la parte superior izquierda y, a continuación, de la derecha.
F

A
bra completamente la tapa y dele la
vuelta.
F

R
etire las pinzas de su alojamiento.
Cambio de un fusible
Antes de cambiar un fusible, es necesario:
F C onocer la causa de la avería y
solucionarla.
F

A
pagar todos los consumidores eléctricos.
F

I
nmovilizar el vehículo y quitar el contacto.
F

I
dentificar el fusible defectuoso con las
tablas de asignación y diagramas de
correspondencias existentes.
Para sustituir un fusible, debe:
F

Ut
ilizar las pinzas especiales para extraer
el fusible de su alojamiento y verificar el
estado del filamento.
F

S
ustituir siempre el fusible fundido por otro
del mismo amperaje (mismo color), ya que
un amperaje diferente puede causar una
avería (riesgo de incendio).
Si el fusible se vuelve a fundir poco después
de haberlo cambiado, lleve el vehículo a la
red PEUGEOT o a un taller cualificado para
proceder a la revisión del sistema eléctrico. OK
NOK
Pinzas
La sustitución de un fusible que no
figure en las tablas de asignación
podría provocar averías graves en el
vehículo. Póngase en contacto con la red
PEUGEOT o con un taller cualificado.
Las pinzas de extracción están situadas detrás
de la tapa de la caja de fusibles.
8
En caso de avería

284

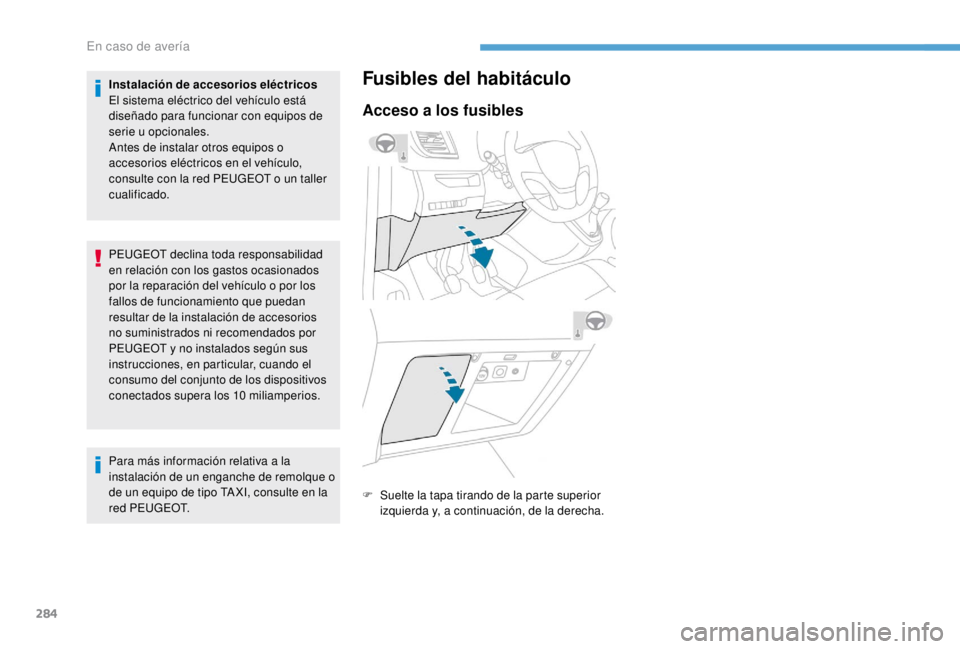

Instalación de accesorios eléctricos
El sistema eléctrico del vehículo está
diseñado para funcionar con equipos de
serie u opcionales.
Antes de instalar otros equipos o
accesorios eléctricos en el vehículo,
consulte con la red PEUGEOT o un taller
cualificado.
PEUGEOT declina toda responsabilidad
en relación con los gastos ocasionados
por la reparación del vehículo o por los
fallos de funcionamiento que puedan
resultar de la instalación de accesorios
no suministrados ni recomendados por
PEUGEOT y no instalados según sus
instrucciones, en particular, cuando el
consumo del conjunto de los dispositivos
conectados supera los 10

miliamperios.
Para más información relativa a la
instalación de un enganche de remolque o
de un equipo de tipo TA XI, consulte en la
r e d P E U G E O T.Fusibles del habitáculo
Acceso a los fusibles
F Suelte la tapa tirando de la parte superior izquierda y, a continuación, de la derecha.
En caso de avería

285
Fusiblen.º Amperaje
(A) Funciones
F1 10Dirección asistida eléctrica, contactor de embrague.
F4 15Alerta sonora.
F5 20Bomba de lavaparabrisas/lavaluneta.
F6 20Bomba de lavaparabrisas/lavaluneta.
F7 10Toma de accesorios 12
V trasera.
F8 20Limpialuneta simple o doble
F10/F11 30Cerraduras interiores y exteriores (delanteras y traseras).
F13 10Mando de climatización delantera, mando de la radio, palanca de
cambios, pantalla virtual.
F14 5Alarma, llamadas de urgencia y de asistencia
F17 5Cuadro de instrumentos.
F19 3Mandos en el volante.
F21 3“Acceso y arranque manos libres” o sistema antirrobo.
F22 3Sensor de lluvia y luminosidad, cámara de detección
multifunción.
F23 5Pantalla de cinturones no abrochados o desabrochados.
F24 5Pantalla táctil, cámara de marcha atrás y ayuda al estacionamiento.
F25 5Airbags
F29 20Sistema de audio, pantalla táctil, reproductor de CD, navegador.
F31 15Sistema de audio (+ batería).
F32 15Toma de accesorios de 12
V delantera
F34 5Sistema de vigilancia de ángulo muerto, mandos eléctricos de
los retrovisores exteriores.
F35 5Surtidores térmicos, mando de reglaje de la altura de los faros.
F36 5Recarga linterna, luz de techo trasera.Versión 1 (Eco)
Los fusibles, descritos a continuación, varían
según el equipamiento del vehículo.
8
En caso de avería

286
Versión 2 (Full)Fusiblen.º Amperaje
(A) Funciones
F1 3“Acceso y arranque manos libres” o sistema antirrobo.
F5 5Pantalla táctil, cámara de marcha atrás y ayuda al estacionamiento.
F7 10Mandos de climatización trasera, amplificador Hi-Fi.
F8 20Limpialuneta simple o doble
F10/F11 30Cerraduras interiores y exteriores (delanteras y traseras).
F12 3Alarma.
F17 10Toma de accesorios 12
V trasera.
F18 5Llamadas de emergencia y de asistencia.
F21 3Recarga linterna, luz de techo trasera.
F22 3Luz de guantera, luces de techo traseras.
F23 5Sistema de vigilancia de ángulo muerto, mandos eléctricos de
los retrovisores exteriores.
F24 5Mandos en el volante.
F25 5Mando de reglaje de la altura de los faros.
F26 3Pantalla de cinturones no abrochados o desabrochados.
F27 3Sensor de lluvia y luminosidad, cámara de detección
multifunción.
F28 10Mando de climatización delantero, mando del autorradio, palanca
de cambios, pantalla virtual.
F30A o B 15Sistema de audio (+ batería).
F31 5Airbags.
F33 15Toma de accesorios de 12
V delantera
F35 5Cuadro de instrumentos.
F36 20Sistema de audio, pantalla táctil, reproductor de CD, navegador.
Los fusibles, descritos a continuación, varían
según el equipamiento del vehículo.
En caso de avería

287
Fusibles en el
compartimento motor
Esta caja de fusibles está situada en el
compartimento motor cerca de la batería.
Acceso a los fusibles
Los fusibles, descritos a continuación, varían
según el equipamiento del vehículo.
F

D

esbloquee los dos cierres A .
F

A

bra la tapa.
F

S

ustituya el fusible.
F

D

espués de la inter vención, cierre la tapa
con cuidado y bloquee los dos cierres A
para garantizar la estanqueidad de la caja
de fusibles. Fusible
N.º Amperaje (A)
Funciones
F12 5Surtidores térmicos.
F14 25Bomba lavaparabrisas y lavaluneta.
F15 5Radar frontal y freno de emergencia, dirección asistida eléctrica.
F17 10Caja de ser vicio inteligente.
F19 30Motor de limpiaparabrisas delantero.
F20 15Bomba lavaparabrisas y lavaluneta.
F21 20Bomba de lavafaros
F22 15Alerta sonora.
F23 15Luz de carretera derecha.
F24 15Luz de carretera izquierda.
8
En caso de avería

288

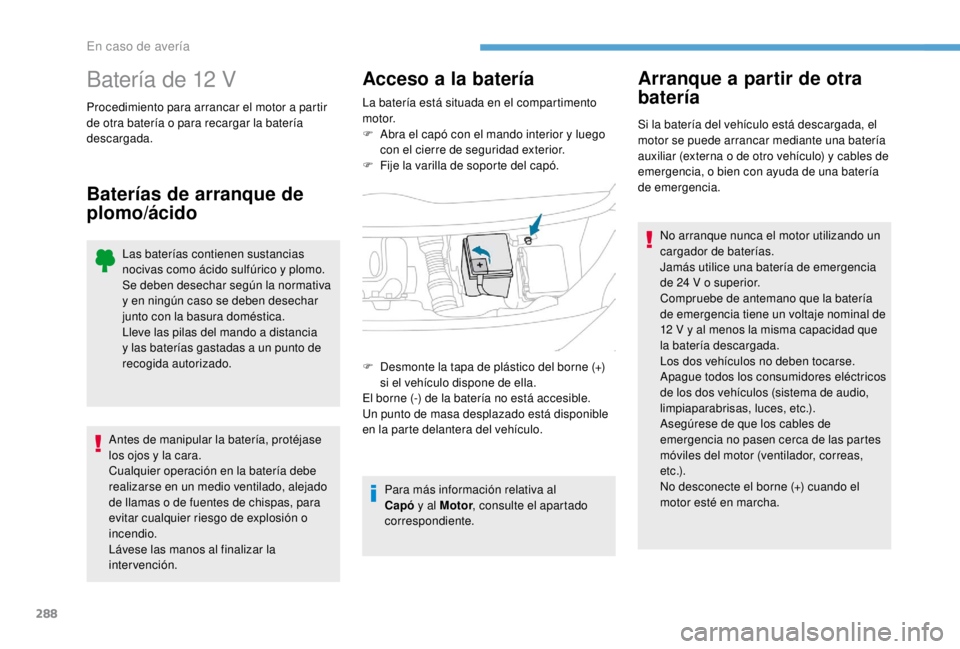

Batería de 12 V
Procedimiento para arrancar el motor a partir
de otra batería o para recargar la batería
descargada.
Baterías de arranque de
plomo/ácidoAcceso a la batería
La batería está situada en el compartimento
motor.
F

A
bra el capó con el mando interior y luego
con el cierre de seguridad exterior.
F

F
ije la varilla de soporte del capó.
Para más información relativa al
Capó y al Motor , consulte el apartado
correspondiente.
Arranque a partir de otra
batería
Si la batería del vehículo está descargada, el
motor se puede arrancar mediante una batería
auxiliar (externa o de otro vehículo) y cables de
emergencia, o bien con ayuda de una batería
de emergencia.
No arranque nunca el motor utilizando un
cargador de baterías.
Jamás utilice una batería de emergencia
de 24
V o superior.
Compruebe de antemano que la batería
de emergencia tiene un voltaje nominal de
12
V y al menos la misma capacidad que
la batería descargada.
Los dos vehículos no deben tocarse.
Apague todos los consumidores eléctricos
de los dos vehículos (sistema de audio,
limpiaparabrisas, luces, etc.).
Asegúrese de que los cables de
emergencia no pasen cerca de las partes
móviles del motor (ventilador, correas,
e t c .) .
No desconecte el borne (+) cuando el
motor esté en marcha.
F

D

esmonte la tapa de plástico del borne (+)
si el vehículo dispone de ella.
El borne (-) de la batería no está accesible.
Un punto de masa desplazado está disponible
en la parte delantera del vehículo.
Las baterías contienen sustancias
nocivas como ácido sulfúrico y plomo.
Se deben desechar según la normativa
y en ningún caso se deben desechar
junto con la basura doméstica.
Lleve las pilas del mando a distancia
y las baterías gastadas a un punto de
recogida autorizado.
Antes de manipular la batería, protéjase
los ojos y la cara.
Cualquier operación en la batería debe
realizarse en un medio ventilado, alejado
de llamas o de fuentes de chispas, para
evitar cualquier riesgo de explosión o
incendio.
Lávese las manos al finalizar la
intervención.
En caso de avería
