Peugeot Expert 2019 Ägarmanual (in Swedish)

209
F Använd nyckeln för att veva ut domkraften 2
tills dess överdel kommer i kontakt med
lyftpunkt A eller B . Bilens stödområde A
eller B måste passas in ordentligt mitt på
domkraftens överdel.
F

L
yft bilen så att avståndet mellan hjulet
och marken är tillräckligt för att lätt kunna
placera in reser vhjulet (som inte är
punkterat). Risk för personskador!
Se till att domkraften står mycket stadigt.
Om marken är hal eller porös riskerar
domkraften att glida och sedan sjunka
ned.
Var noga med att endast placera
domkraften vid punkterna A eller B under
bilen och kontrollera att lyftpunkten
på bilen är korrekt centrerad på
domkraftshuvudet. I annat fall kan bilen
skadas och/eller domkraften kollapsa.
F T a bort bultarna och för vara dem på en ren
plats.
F

T
a loss hjulet.F

S
ätt hjulet på plats på navet.
F
S
kruva in bultarna för hand så långt det går.
F
O
m bilen är utrustad med en låsbar hjulbult
kan du fördra den med fälgnyckeln 1
försedd med stöldskyddshylsan 4 .
F D ra åt de andra bultarna en aning med
endast hjulbultsnyckel 1 .
Montera hjulet
8
Om ett fel uppstår

210

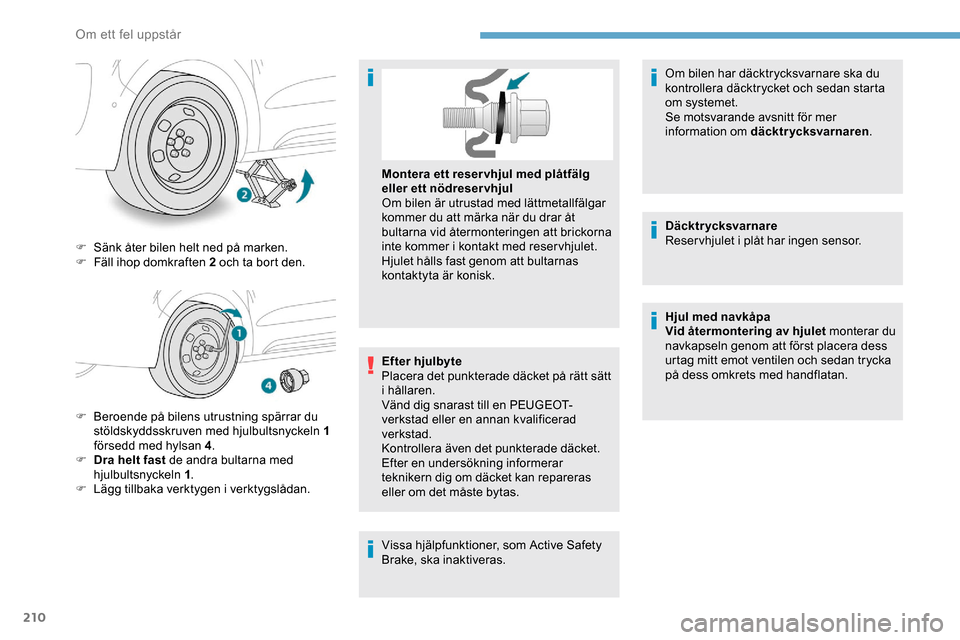

F Sänk åter bilen helt ned på marken.
F F äll ihop domkraften 2 och ta bort den.
F

B
eroende på bilens utrustning spärrar du
stöldskyddsskruven med hjulbultsnyckeln 1
försedd med hylsan 4 .
F

D
ra helt fast de andra bultarna med
hjulbultsnyckeln 1 .
F

L
ägg tillbaka verktygen i verktygslådan. Efter hjulbyte
Placera det punkterade däcket på rätt sätt
i hållaren.
Vänd dig snarast till en PEUGEOT-
verkstad eller en annan kvalificerad
verkstad.
Kontrollera även det punkterade däcket.
Efter en undersökning informerar
teknikern dig om däcket kan repareras
eller om det måste bytas. Montera ett reser vhjul med plåtfälg
eller ett nödreser vhjul
Om bilen är utrustad med lättmetallfälgar
kommer du att märka när du drar åt
bultarna vid återmonteringen att brickorna
inte kommer i kontakt med reser vhjulet.
Hjulet hålls fast genom att bultarnas
kontaktyta är konisk.
Vissa hjälpfunktioner, som Active Safety
Brake, ska inaktiveras. Om bilen har däcktrycksvarnare ska du
kontrollera däcktrycket och sedan starta
om systemet.
Se motsvarande avsnitt för mer
information om däcktrycksvarnaren
.
Däcktrycksvarnare
Reservhjulet i plåt har ingen sensor.
Hjul med navkåpa
Vid återmontering av hjulet monterar du
navkapseln genom att först placera dess
urtag mitt emot ventilen och sedan trycka
på dess omkrets med handflatan.
Om ett fel uppstår

211

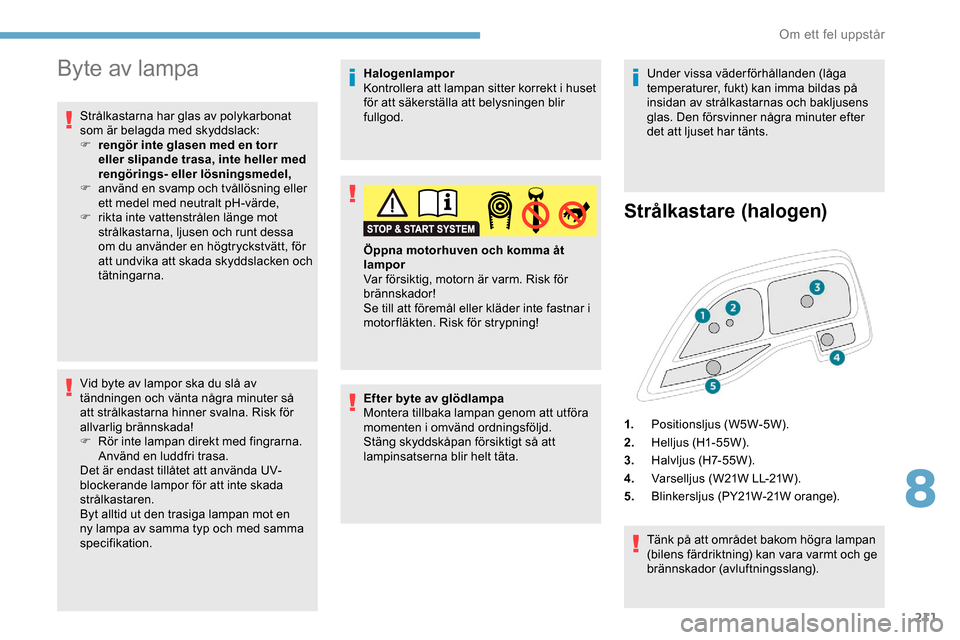

Byte av lampa
Strålkastarna har glas av polykarbonat
som är belagda med skyddslack:
F
r
engör inte glasen med en torr
eller slipande trasa, inte heller med
rengörings- eller lösningsmedel,
F

an
vänd en svamp och tvållösning eller
ett medel med neutralt pH-värde,
F

r
ikta inte vattenstrålen länge mot
strålkastarna, ljusen och runt dessa
om du använder en högtryckstvätt, för
att undvika att skada skyddslacken och
tätningarna.
Vid byte av lampor ska du slå av
tändningen och vänta några minuter så
att strålkastarna hinner svalna. Risk för
allvarlig brännskada!
F

R
ör inte lampan direkt med fingrarna.
Använd en luddfri trasa.
Det är endast tillåtet att använda UV-
blockerande lampor för att inte skada
strålkastaren.
Byt alltid ut den trasiga lampan mot en
ny lampa av samma typ och med samma
specifikation. Halogenlampor
Kontrollera att lampan sitter korrekt i huset
för att säkerställa att belysningen blir
fullgod.
Efter byte av glödlampa
Montera tillbaka lampan genom att utföra
momenten i omvänd ordningsföljd.
Stäng skyddskåpan försiktigt så att
lampinsatserna blir helt täta. Öppna motorhuven och komma åt
lampor
Var försiktig, motorn är varm. Risk för
brännskador!
Se till att föremål eller kläder inte fastnar i
motorfläkten. Risk för strypning!
Under vissa väderförhållanden (låga
temperaturer, fukt) kan imma bildas på
insidan av strålkastarnas och bakljusens
glas. Den försvinner några minuter efter
det att ljuset har tänts.
Strålkastare (halogen)
Tänk på att området bakom högra lampan
(bilens färdriktning) kan vara varmt och ge
brännskador (avluftningsslang).
1.
Positionsljus (W5W-5W).
2. Helljus (H1-55W).
3. Halvljus (H7-55W).
4. Varselljus (W21W LL-21W).
5. Blinkersljus (PY21W-21W orange).
8
Om ett fel uppstår

212
Komma åt glödlampor
Halvljus
Vid återmontering av kontaktstycket och
lampan i lyktan ska du trycka in lampan
och kontaktstycket i huset tills de klickar
på plats.
Varselljus
PositionsljusHelljus
Blinkers
Snabbare blinkning hos blinkersljusen
(vänster eller höger) indikerar fel på en av
lamporna på respektive sida.
F

T

ryck på det övre clipset på kåpan och tippa
kåpan bakåt för att ta bort den.
F

T

ryck på kontaktstyckets nedre clips och ta
bort kontaktstycket och lampan.
F

D

ra loss lampan och byt ut den. F

T

ryck på kontaktstyckets sidoclips och ta
bort lampan och kontaktstycket.
F

D

ra loss lampan och byt ut den.
F

T

ryck på kontaktstyckets sidoclips och ta
bort lampan och kontaktstycket.
F

D

ra loss lampan och byt ut den. F

T
ryck på kontaktstyckets nedre clips och ta
bort kontaktstycket och lampan.
F

D
ra loss lampan och byt ut den.
F

S
kruva loss lamphållaren genom att vrida
den ett kvarts var v moturs.
F

D
ra ut lamphållaren och byt ut den trasiga
lampan.
Om ett fel uppstår

213
Strålkastare (xenon)
1.Helljus (H1-55W).
2. Halvljus (D8S-25W).
3. Blinkersljus (PY21W-21W orange).
Tänk på att området bakom högra lampan
(bilens färdriktning) kan vara varmt och ge
brännskador (avluftningsslang).
Komma åt glödlampor Halvljus
Byte av en xenonlampa (D8S) bör utföras
av en PEUGEOT-verkstad eller annan
kvalificerad verkstad på grund av risken
för elstötar.
Vi rekommenderar byte av bägge D8S-
lamporna samtidigt om den ena går
sönder.
Helljus
Vid återmontering av kontaktstycket och
lampan i lyktan ska du trycka in lampan
och kontaktstycket i huset tills de klickar
på plats.
F

T

ryck på det övre clipset på kåpan och tippa
kåpan bakåt för att ta bort den. F

T
ryck på kontaktstyckets nedre clips och ta
bort kontaktstycket och lampan.
F

D
ra loss lampan och byt ut den.
Blinkers
Snabbare blinkning hos blinkersljusen
(vänster eller höger) indikerar fel på en av
lamporna på respektive sida.
Varselljus/positionsljus
F Skruva loss lamphållaren genom att vrida
den ett kvarts var v moturs.
F

D
ra ut lamphållaren och byt ut den trasiga
lampan.
8
Om ett fel uppstår

214
Kontakta en PEUGEOT-verkstad eller en annan
kvalificerad verkstad för byte av den här typen
av lampa.
Din PEUGEOT-verkstad kan erbjuda en
utbytessats för LED-lampor.
Dimljus
H11- 5 5 W
F Lossa de två fästskruvarna för vindavvisare A under den främre
stötfångaren och dra ut den. F

V
rid lamphållaren ett kvarts varv moturs och
dra ut den.
F
B
yt ut den defekta lampan.
När det gäller byte av denna typ av lampor
kan du också kontakta en PEUGEOT-
verkstad eller en annan kvalificerad
verkstad.
Sidoblinkers
- Tryck sidoblinkersljuset bakåt och ta bort det.
-
V

id återmonteringen ska sidoblinkersljuset
stickas in framåt och sedan föras bakåt.
Gula lampor (blinkers och sidoblinkers) ska
bytas ut mot lampor med samma tekniska data
och samma färg.
Bakljus
1. Bromsljus/positionsljus (P21/5W-21/5W).
2. Blinkersljus (PY21W-21W orange).
3. Backljus (P21W-21W ).
4. Dimljus/positionsljus (P21/5W-21/4W).
Om bilen är utrustad med innerpanel bör
du vända dig till en PEUGEOT-verkstad
eller en annan kvalificerad verkstad för att
utföra åtgärden.
F

H
itta den trasiga lampan och öppna sedan
bakdörrarna eller bakluckan, beroende på
version.
F

T

a bort låsclipset och lossa kontaktstycket.
Om ett fel uppstår

215

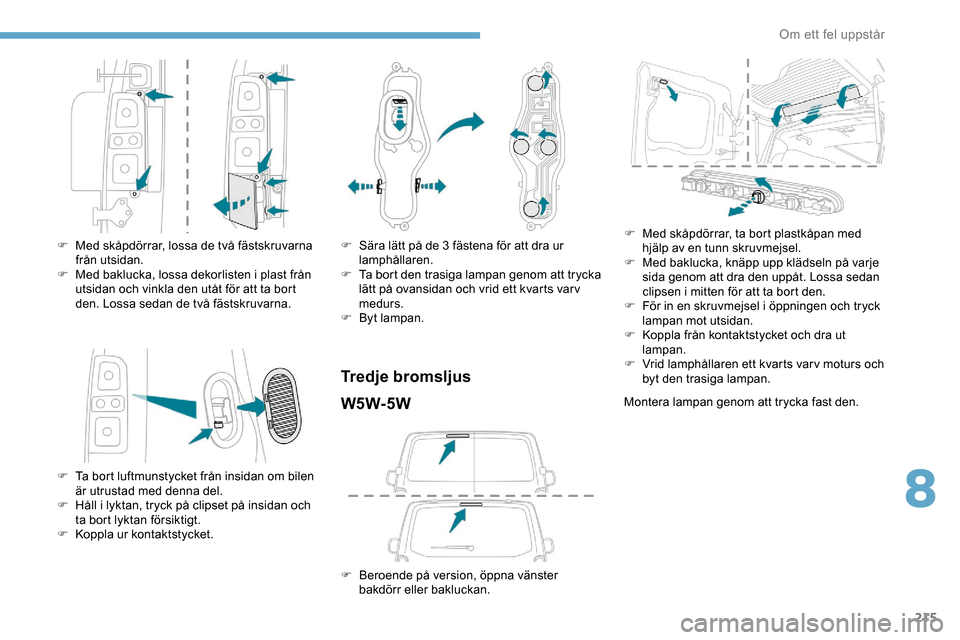

F Med skåpdörrar, lossa de två fästskruvarna från utsidan.
F

M
ed baklucka, lossa dekorlisten i plast från
utsidan och vinkla den utåt för att ta bort
den. Lossa sedan de två fästskruvarna.
F

T
a bort luftmunstycket från insidan om bilen
är utrustad med denna del.
F

H
åll i lyktan, tryck på clipset på insidan och
ta bort lyktan försiktigt.
F

K
oppla ur kontaktstycket. F
S ära lätt på de 3 fästena för att dra ur
lamphållaren.
F

T
a bort den trasiga lampan genom att trycka
lätt på ovansidan och vrid ett kvarts var v
medurs.
F

B
yt lampan.
Tredje bromsljusW5W-5W
F Beroende på version, öppna vänster bakdörr eller bakluckan. F

M
ed skåpdörrar, ta bort plastkåpan med
hjälp av en tunn skruvmejsel.
F
M
ed baklucka, knäpp upp klädseln på varje
sida genom att dra den uppåt. Lossa sedan
clipsen i mitten för att ta bort den.
F
F
ör in en skruvmejsel i öppningen och tryck
lampan mot utsidan.
F
K
oppla från kontaktstycket och dra ut
lampan.
F
V
rid lamphållaren ett kvarts varv moturs och
byt den trasiga lampan.
Montera lampan genom att trycka fast den.
8
Om ett fel uppstår

216
Nummerplåtsbelysning
W5W-W
F Stick in en liten skruvmejsel i ett av spåren på det genomskinliga locket.
F

T
ryck den utåt för att få loss det.
F

D
ra ut locket och byt ut den trasiga lampan.
Tryck fast det genomskinliga locket för att
snäppa fast det.
Taklampor (fram och bak)
LED-taklampor
Kontakta en PEUGEOT-verkstad eller en annan
kvalificerad verkstad för byte av den här typen
av lampa.
Din PEUGEOT-verkstad kan erbjuda en
utbytessats för LED-lampor.
Taklampor med glödlampa
W5W-5W
Montera plastkåpan genom att knäppa fast den
på sin plats och se till att den sitter ordentligt.
Platform Cab (bakljus)
1. Blinker s (P21W-21W ).
2. Bromsljus (P21W-21W ).
3. Positionsljus (R10W-10W).
4. Backljus (P21W-21W ).
5. Dimljus (P21W-21W).
F

S

näpp loss den genomskinliga kåpan
genom att föra in en liten skruvmejsel i
urtagen på båda sidorna om taklampan.
F

T

a bort lampan och byt den. F

H
itta den trasiga lampan.
F

L
ossa lampenhetens fyra fästskruvar och ta
ut den.
F

T
a bort den trasiga lampan genom att trycka
lätt på ovansidan och vrid ett kvarts var v
medurs.
F

B
yt lampan.
Om ett fel uppstår

217
Byte av säkring
Komma åt verktyg
och säkringsboxen i
instrumentbrädan
Säkringstången och säkringarna sitter bakom
säkringsboxens lock.
F
T
a loss locket genom att dra i den övre
vänstra delen och sedan den högra.
F

T
a bort locket helt.
Byta säkring
Innan du byter ut en säkring måste du:
F v eta var felet är och åtgärda det,
F

s
tänga av alla strömförbrukare,
F

s
e till att fordonet står stilla och slå ifrån
tändningen,
F

i
dentifiera den defekta säkringen med hjälp
av befintliga säkringstabeller och scheman.
Följ dessa anvisningar vid ingrepp på
säkringarna:
F

a
nvända specialtången för att dra ut
säkringen och kontrollera om den är hel
eller inte.
F

a
lltid byta ut en defekt säkring mot en
säkring med samma amperetal (samma
färg). Om en annan strömstyrka används
kan det leda till funktionsfel (brandrisk).
Om felet uppträder igen kort efter att säkringen
bytts ut bör du låta en PEUGEOT-verkstad
eller en annan kvalificerad verkstad kontrollera
bilens elektriska utrustning. Om en säkring som inte finns med i
säkringstabellerna byts ut kan det leda till
ett allvarligt funktionsfel på din bil. Vänd
dig till en PEUGEOT-verkstad eller en
annan kvalificerad verkstad.
Installation av elektriska tillbehör
Elsystemet i din bil är konstruerat för att
fungera störningsfritt med elutrustning
som är standard eller tillval i din bil.
Vänd dig till en PEUGEOT-verkstad eller
en annan kvalificerad verkstad innan du
monterar annan elektrisk utrustning eller
tillbehör på bilen.Hel
Tr a s i g
Specialtång
8
Om ett fel uppstår

218
PEUGEOT ersätter inte kostnader som
uppstår på grund av funktionsstörningar
som orsakats av montering och
användning av elektrisk utrustning
som inte levererats eller godkänts av
PEUGEOT och som inte installerats enligt
dess specifikationer – speciellt om alla
anslutna tillbehör tillsammans har en
strömförbrukning på mer än 10 mA.
Kontakta en PEUGEOT-verkstad om du
behöver hjälp med montering av dragkrok
eller utrustning för t.ex. taxibilar.
Version 1 (Eco)
Säkringarna som beskrivs nedan varierar
beroende på fordonets utrustning.Säkring
nr
Strömstyrka (A)Funktioner
F4 15Signalhorn.
F5 20Pump för vindrute- och
bakrutespolare.
F6 20Pump för vindrute- och
bakrutespolare.
F7 1012-volts tillbehörsuttag
bak
F8 20Enkel eller dubbel
torkare bak.
F10/F11 30Inre/yttre lås, fram och
bak.
F14 5Larm, nöd- och
assistanssamtal
F24 5Pekskärm, backkamera
och parkeringssensor.
F29 20Bilradio, pekskärm, cd-
spelare, navigation.
F32 1512-volts tillbehörsuttag
framVersion 2 (Full)
Säkringarna som beskrivs nedan varierar
beroende på fordonets utrustning.
Säkring nr
Strömstyrka (A)Funktioner
F5 5Pekskärm, backkamera
och parkeringssensor.
F8 20Enkel eller dubbel
torkare bak.
F10/F11 30Inre/yttre lås, fram och
bak.
F12 3Larm.
F17 1012-volts tillbehörsuttag
bak
F33 1512-volts tillbehörsuttag
fram
F36 20Bilradio, pekskärm, cd-
spelare, navigation.
Om ett fel uppstår
