PEUGEOT EXPERT 2021 Manual de utilização (in Portuguese)

239

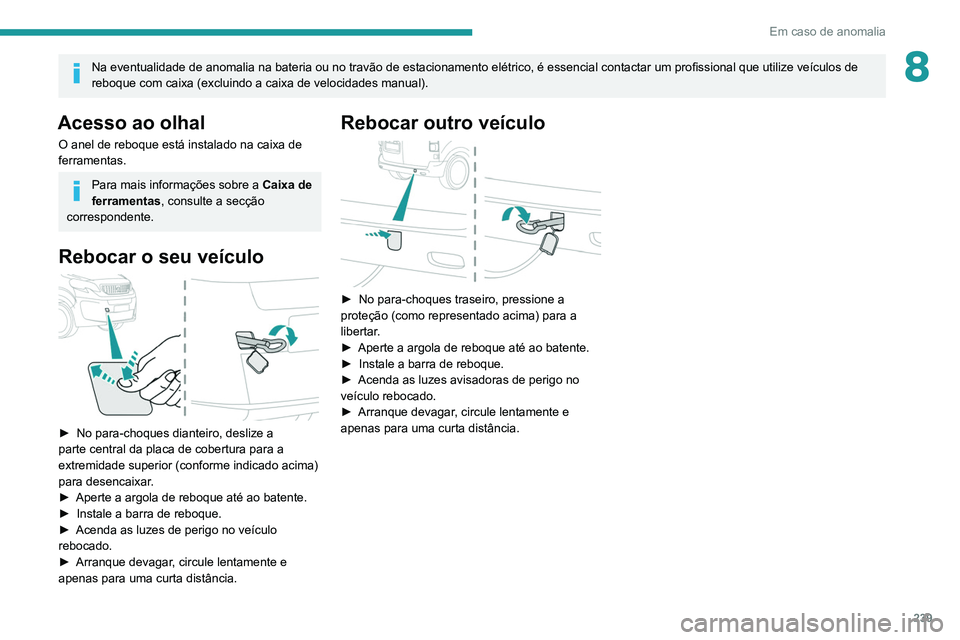

Em caso de anomalia
8Na eventualidade de anomalia na bateria ou no travão de estacionamento elétrico, é essencial contactar um profissional que utilize veículos de
reboque com caixa (excluindo a caixa de velocidades manual).
Acesso ao olhal
O anel de reboque está instalado na caixa de
ferramentas.
Para mais informações sobre a Caixa de
ferramentas , consulte a secção
correspondente.
Rebocar o seu veículo

► No para-choques dianteiro, deslize a
parte central da placa de cobertura para a
extremidade superior (conforme indicado acima)
para desencaixar
.
►

Aperte a argola de reboque até ao batente.
►


Instale a barra de reboque.
►


Acenda as luzes de perigo no veículo
rebocado.
►


Arranque devagar
, circule lentamente e
apenas para uma curta distância.
Rebocar outro veículo

► No para-choques traseiro, pressione a
proteção (como representado acima) para a
libertar
.
►

Aperte a argola de reboque até ao batente.
►


Instale a barra de reboque.
►


Acenda as luzes avisadoras de perigo no
veículo rebocado.
►


Arranque devagar
, circule lentamente e
apenas para uma curta distância.

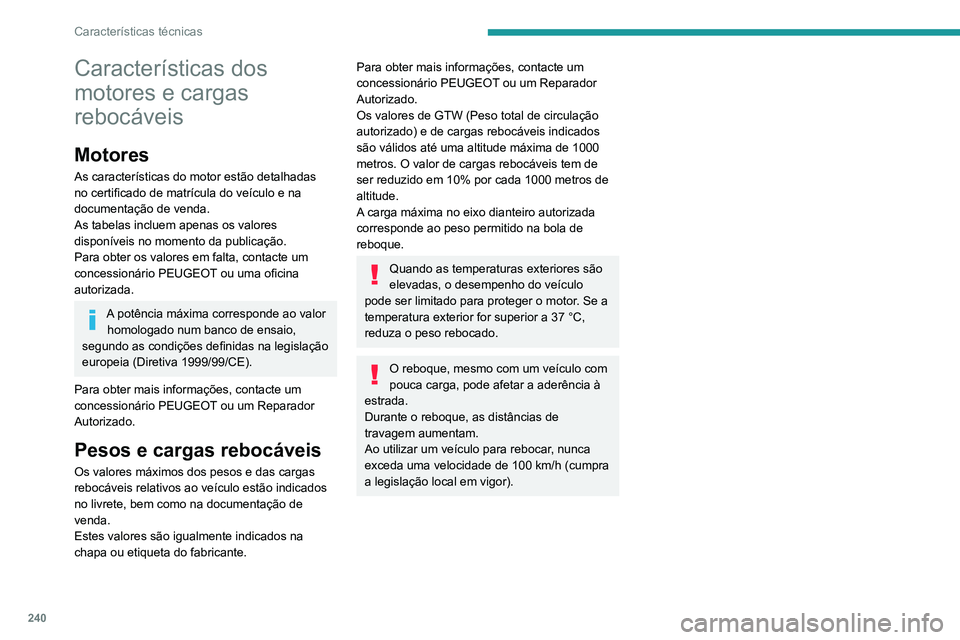

240
Características técnicas
Características dos
motores e cargas
rebocáveis
Motores
As características do motor estão detalhadas
no certificado de matrícula do veículo e na
documentação de venda.
As tabelas incluem apenas os valores
disponíveis no momento da publicação.
Para obter os valores em falta, contacte um
concessionário PEUGEOT ou uma oficina
autorizada.
A potência máxima corresponde ao valor homologado num banco de ensaio,
segundo as condições definidas na legislação
europeia (Diretiva 1999/99/CE).
Para obter mais informações, contacte um
concessionário PEUGEOT ou um Reparador
Autorizado.
Pesos e cargas rebocáveis
Os valores máximos dos pesos e das cargas
rebocáveis relativos ao veículo estão indicados
no livrete, bem como na documentação de
venda.
Estes valores são igualmente indicados na
chapa ou etiqueta do fabricante.
Para obter mais informações, contacte um
concessionário PEUGEOT ou um Reparador
Autorizado.
Os valores de GTW (Peso total de circulação
autorizado) e de cargas rebocáveis indicados
são válidos até uma altitude máxima de 1000
metros. O valor de cargas rebocáveis tem de
ser reduzido em 10% por cada 1000 metros de
altitude.
A carga máxima no eixo dianteiro autorizada
corresponde ao peso permitido na bola de
reboque.
Quando as temperaturas exteriores são
elevadas, o desempenho do veículo
pode ser limitado para proteger o motor. Se a
temperatura exterior for superior a 37 °C,
reduza o peso rebocado.
O reboque, mesmo com um veículo com
pouca carga, pode afetar a aderência à
estrada.
Durante o reboque, as distâncias de
travagem aumentam.
Ao utilizar um veículo para rebocar, nunca
exceda uma velocidade de 100 km/h (cumpra
a legislação local em vigor).
Motores e cargas rebocáveis - Diesel EURO 4/5
* Carga útil acrescida.

241
Características técnicas

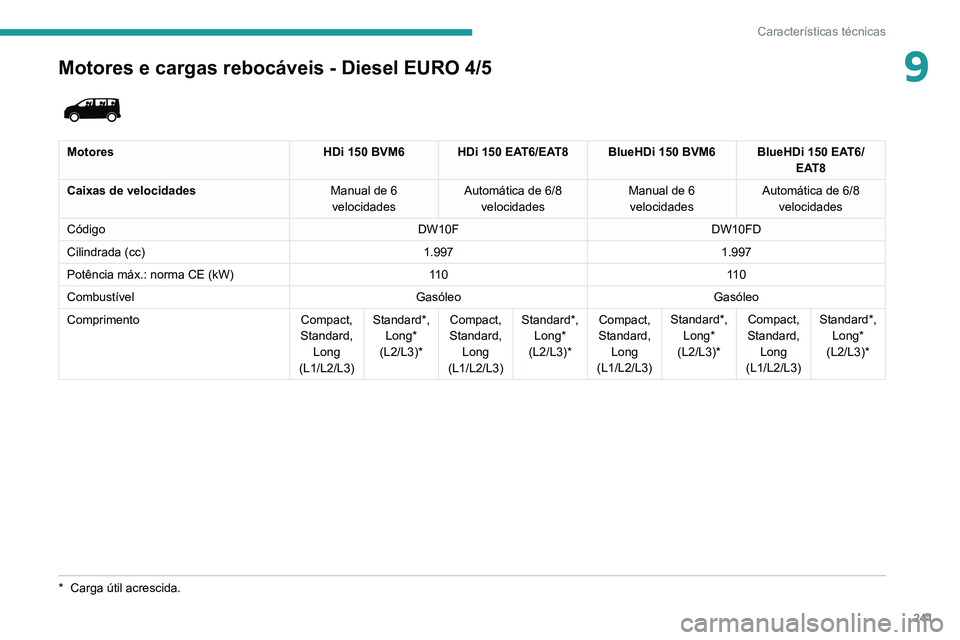

9Motores e cargas rebocáveis - Diesel EURO 4/5
* Carga útil acrescida.


MotoresHDi 150 BVM6 HDi 150 EAT6/EAT8 BlueHDi 150 BVM6 BlueHDi 150 EAT6/
EAT8
Caixas de velocidades Manual de 6
velocidades Automática de 6/8
velocidades Manual de 6
velocidades Automática de 6/8
velocidades
Código DW10FDW10FD
Cilindrada (cc) 1.9971.997
Potência máx.: norma CE (kW) 11 011 0
Combustível GasóleoGasóleo
Comprimento Compact,
Standard, Long
(L1/L2/L3) Standard*,
Long*
(L2/L3)* Compact,
Standard, Long
(L1/L2/L3) Standard*,
Long*
(L2/L3)* Compact,
Standard, Long
(L1/L2/L3) Standard*,
Long*
(L2/L3)* Compact,
Standard, Long
(L1/L2/L3) Standard*,
Long*
(L2/L3)*

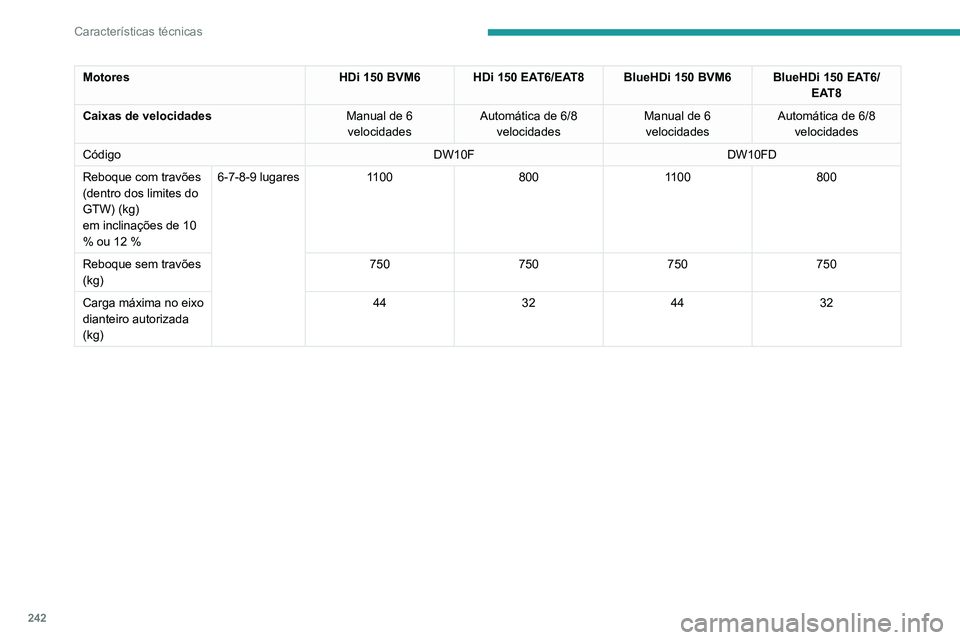

242
Características técnicas
MotoresHDi 150 BVM6 HDi 150 EAT6/EAT8 BlueHDi 150 BVM6 BlueHDi 150 EAT6/
EAT8
Caixas de velocidades Manual de 6
velocidades Automática de 6/8
velocidades Manual de 6
velocidades Automática de 6/8
velocidades
Código DW10FDW10FD
Reboque com travões
(dentro dos limites do
GTW) (kg)
em inclinações de 10
% ou 12 % 6-7-8-9 lugares
1100 8001100 800
Reboque sem travões
(kg) 750
750750750
Carga máxima no eixo
dianteiro autorizada
(kg) 44
324432Motores e cargas rebocáveis - Diesel EURO 6.2

Motores BlueHDi 100 S&S BVM6 BlueHDi 120 S&S BVM6 BlueHDi 120 S&S EAT8
Caixas de velocidades Manual de 6 velocidades Manual de 6 velocidades Automática de 8
velocidades
Código DV5RUCd - ML6 - STT DV5RUC - ML6 - STT DW10FEU - AMN8 - STT
Cilindrada (cc) 149914991997
Potência máx.: norma CE (kW) 758888
Combustível GasóleoGasóleoGasóleo
Comprimento Compact/
Standard/ Long
(L1/L2/L3) Standard*/
Long*
(L2/L3)* Compact/
Standard/ Long
(L1/L2/L3) Standard*/
Long*
(L2/L3)* Compact/
Standard/ Long
(L1/L2/L3) Standard*/
Long*
(L2/L3)*
Reboque com travões
(dentro dos limites do
GTW) (kg)
em inclinações de 10 %
ou 12 % 6-7-8-9 lugares
1800 2000 1800 2000 2300 2500
Reboque sem travões (kg) 750750750750750750
Carga máxima no eixo
dianteiro autorizada (kg) 72
80728092100
* Carga útil acrescida.

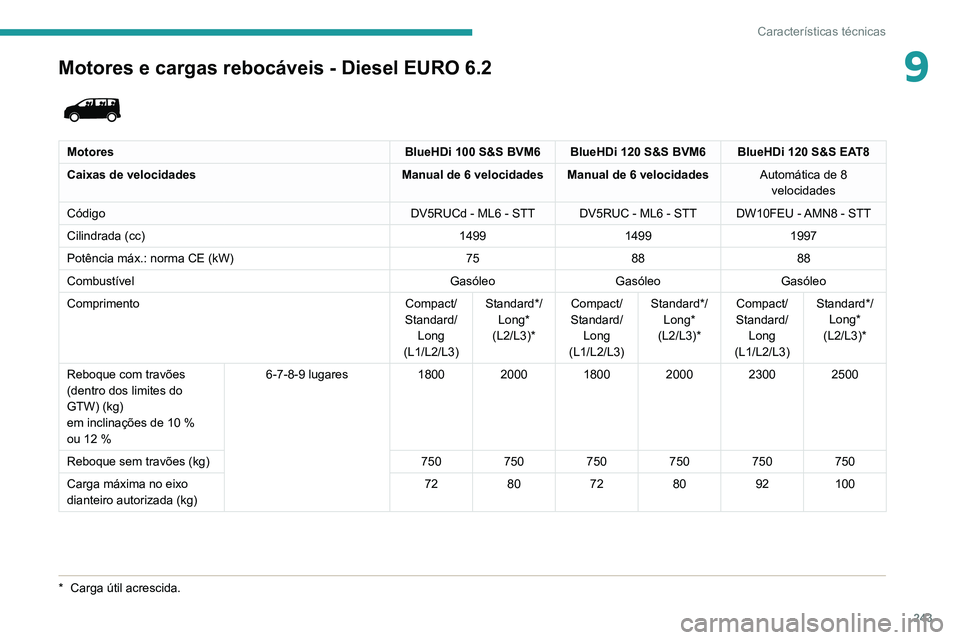

243
Características técnicas
9Motores e cargas rebocáveis - Diesel EURO 6.2

MotoresBlueHDi 100 S&S BVM6 BlueHDi 120 S&S BVM6 BlueHDi 120 S&S EAT8
Caixas de velocidades Manual de 6 velocidades Manual de 6 velocidades Automática de 8
velocidades
Código DV5RUCd - ML6 - STT DV5RUC - ML6 - STT DW10FEU - AMN8 - STT
Cilindrada (cc) 149914991997
Potência máx.: norma CE (kW) 758888
Combustível GasóleoGasóleoGasóleo
Comprimento Compact/
Standard/ Long
(L1/L2/L3) Standard*/
Long*
(L2/L3)* Compact/
Standard/ Long
(L1/L2/L3) Standard*/
Long*
(L2/L3)* Compact/
Standard/ Long
(L1/L2/L3) Standard*/
Long*
(L2/L3)*
Reboque com travões
(dentro dos limites do
GTW) (kg)
em inclinações de 10 %
ou 12 % 6-7-8-9 lugares
1800 2000 1800 2000 2300 2500
Reboque sem travões (kg) 750750750750750750
Carga máxima no eixo
dianteiro autorizada (kg) 72
80728092100
* Carga útil acrescida.

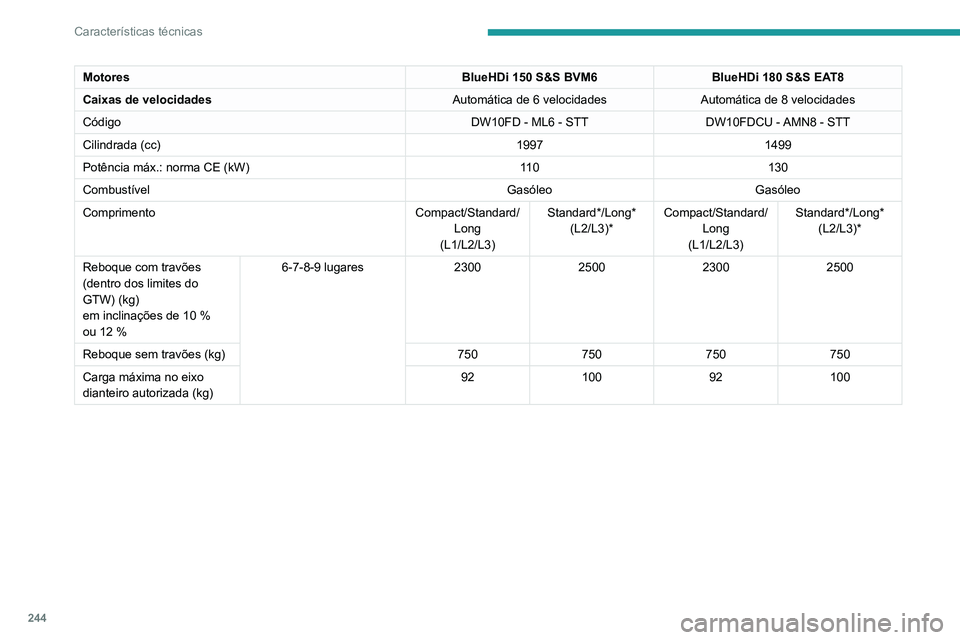

244
Características técnicas
MotoresBlueHDi 150 S&S BVM6BlueHDi 180 S&S EAT8
Caixas de velocidades Automática de 6 velocidadesAutomática de 8 velocidades
Código DW10FD - ML6 - STTDW10FDCU - AMN8 - STT
Cilindrada (cc) 19971499
Potência máx.: norma CE (kW) 11 0130
Combustível GasóleoGasóleo
Comprimento Compact/Standard/
Long
(L1/L2/L3) Standard*/Long*
(L2/L3)* Compact/Standard/
Long
(L1/L2/L3) Standard*/Long*
(L2/L3)*
Reboque com travões
(dentro dos limites do
GTW) (kg)
em inclinações de 10 %
ou 12 % 6-7-8-9 lugares
2300250023002500
Reboque sem travões (kg) 750750750750
Carga máxima no eixo
dianteiro autorizada (kg) 92
100 92100Motores e cargas rebocáveis - Diesel EURO 6.3

Motores BlueHDi 100 S&S BVM6 BlueHDi 120 S&S BVM6 BlueHDi 140 S&S BVM6
Caixas de velocidades Manual de 6 velocidades Manual de 6 velocidades Manual de 6 velocidades
Código DV5RUCd - ML6 - STT DV5RUC - ML6 - STT DW10FDDU - ML6 - STT
Cilindrada (cc) 149914991997
Potência máx.: norma CE (kW) 7588103
Combustível GasóleoGasóleoGasóleo
Comprimento Compact/
Standard/ Long
(L1/L2/L3) Standard*/
Long*
(L2/L3)* Compact/
Standard/ Long
(L1/L2/L3) Standard*/
Long*
(L2/L3)* Compact/
Standard/ Long
(L1/L2/L3) Standard*/
Long*
(L2/L3)*
Reboque com travões
(dentro dos limites do
GTW) (kg)
em inclinações de 10 %
ou 12 % 6-7-8-9 lugares
140014001900 1800
Reboque sem travões (kg) 750750750750
Carga máxima no eixo
dianteiro autorizada (kg) 84
848484
* Carga útil acrescida.

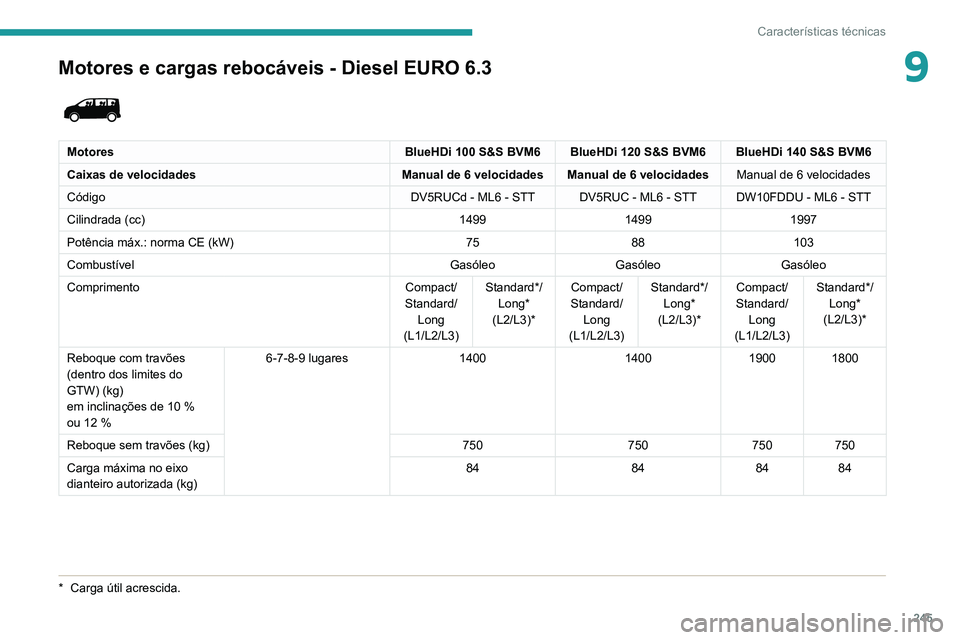

245
Características técnicas
9Motores e cargas rebocáveis - Diesel EURO 6.3

MotoresBlueHDi 100 S&S BVM6 BlueHDi 120 S&S BVM6 BlueHDi 140 S&S BVM6
Caixas de velocidades Manual de 6 velocidades Manual de 6 velocidades Manual de 6 velocidades
Código DV5RUCd - ML6 - STT DV5RUC - ML6 - STT DW10FDDU - ML6 - STT
Cilindrada (cc) 149914991997
Potência máx.: norma CE (kW) 7588103
Combustível GasóleoGasóleoGasóleo
Comprimento Compact/
Standard/ Long
(L1/L2/L3) Standard*/
Long*
(L2/L3)* Compact/
Standard/ Long
(L1/L2/L3) Standard*/
Long*
(L2/L3)* Compact/
Standard/ Long
(L1/L2/L3) Standard*/
Long*
(L2/L3)*
Reboque com travões
(dentro dos limites do
GTW) (kg)
em inclinações de 10 %
ou 12 % 6-7-8-9 lugares
140014001900 1800
Reboque sem travões (kg) 750750750750
Carga máxima no eixo
dianteiro autorizada (kg) 84
848484
* Carga útil acrescida.

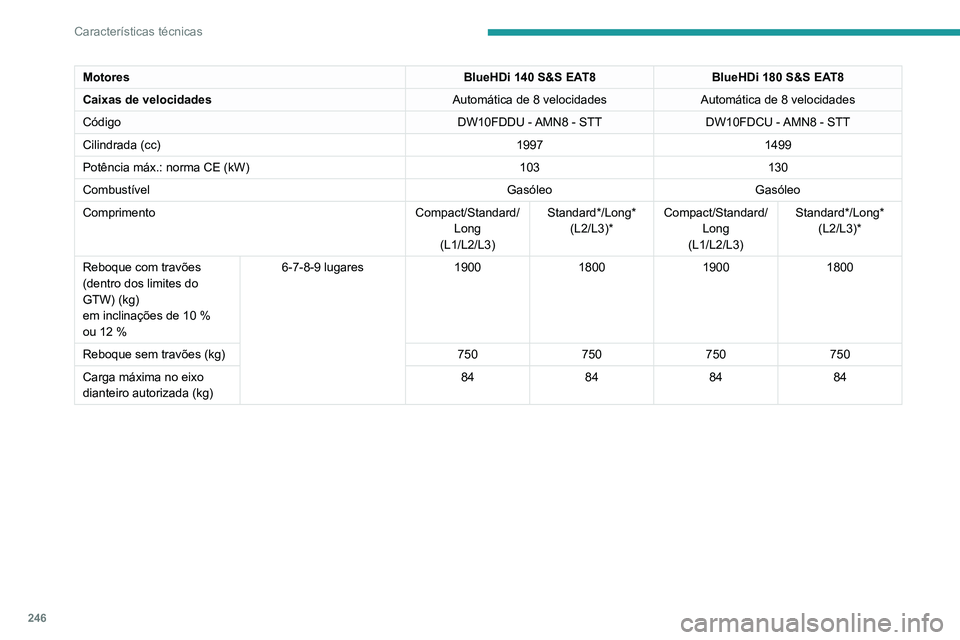

246
Características técnicas
MotoresBlueHDi 140 S&S EAT8BlueHDi 180 S&S EAT8
Caixas de velocidades Automática de 8 velocidadesAutomática de 8 velocidades
Código DW10FDDU - AMN8 - STTDW10FDCU - AMN8 - STT
Cilindrada (cc) 19971499
Potência máx.: norma CE (kW) 103130
Combustível GasóleoGasóleo
Comprimento Compact/Standard/
Long
(L1/L2/L3) Standard*/Long*
(L2/L3)* Compact/Standard/
Long
(L1/L2/L3) Standard*/Long*
(L2/L3)*
Reboque com travões
(dentro dos limites do
GTW) (kg)
em inclinações de 10 %
ou 12 % 6-7-8-9 lugares
1900180019001800
Reboque sem travões (kg) 750750750750
Carga máxima no eixo
dianteiro autorizada (kg) 84
848484Motores e cargas rebocáveis - elétrico
Motor elétrico
Motor elétrico
Tecnologia Síncrona com ímanes permanentes
Potência máx.: norma CE (kW)/(hp) 100/136
Bateria de tração
Tecnologia Iões de lítio
Bateria S: 18 módulos (L1/L2/L3)
XL: 27 módulos (L2/L3)*
Capacidade instalada (kWh) 50 ou 75
Carregamento doméstico Modo 2
Tensão de corrente alternada (CA)
Intensidade (A) 230
8 ou 16
Carga acelerada Modo 3
Tensão de corrente alternada (CA)
Intensidade (A) 230 (monofásica ou trifásica)
16 ou 32
Carregamento super rápido Modo 4
Tensão de corrente direta (CC) 400
* Bateria não disponível para os veículos de condução à direita Combi, Business, Active, Allure, Business VIP.

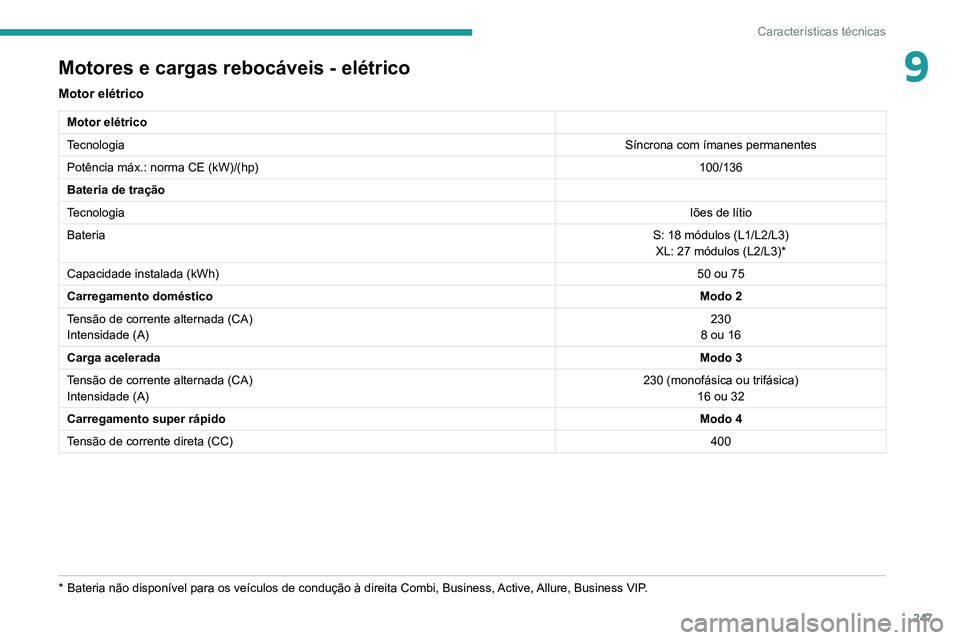

247
Características técnicas
9Motores e cargas rebocáveis - elétrico
Motor elétrico
Motor elétrico
TecnologiaSíncrona com ímanes permanentes
Potência máx.: norma CE (kW)/(hp) 100/136
Bateria de tração
Tecnologia Iões de lítio
Bateria S: 18 módulos (L1/L2/L3)
XL: 27 módulos (L2/L3)*
Capacidade instalada (kWh) 50 ou 75
Carregamento doméstico Modo 2
Tensão de corrente alternada (CA)
Intensidade (A) 230
8 ou 16
Carga acelerada Modo 3
Tensão de corrente alternada (CA)
Intensidade (A) 230 (monofásica ou trifásica)
16 ou 32
Carregamento super rápido Modo 4
Tensão de corrente direta (CC) 400
* Bateria não disponível para os veículos de condução à direita Combi, Business, Active, Allure, Business VIP.

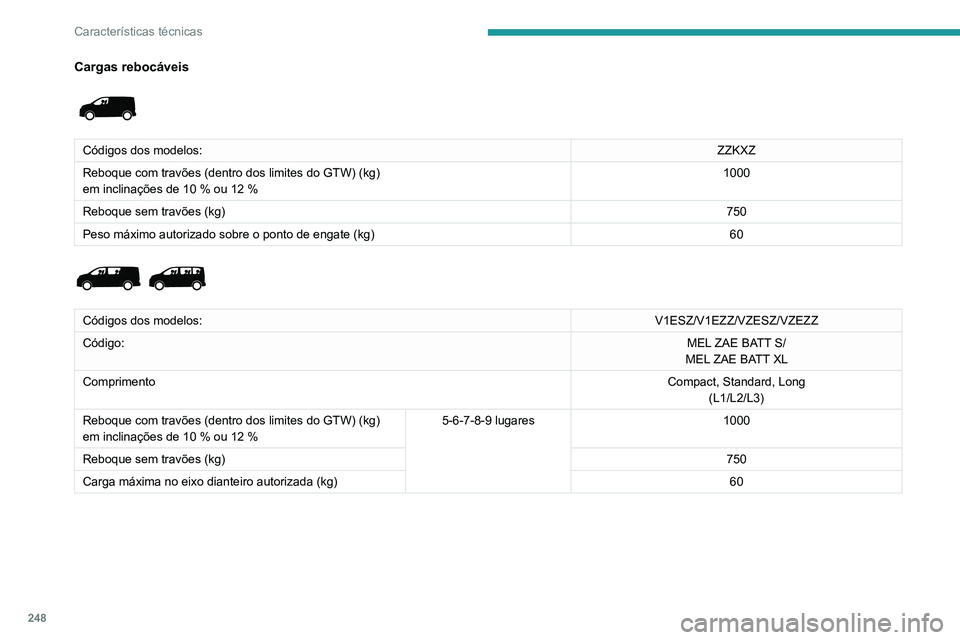

248
Características técnicas
Cargas rebocáveis

Códigos dos modelos:ZZKXZ
Reboque com travões (dentro dos limites do GTW) (kg)
em inclinações de 10 % ou 12 % 1000
Reboque sem travões (kg) 750
Peso máximo autorizado sobre o ponto de engate (kg) 60


Códigos dos modelos:V1ESZ/V1EZZ/VZESZ/VZEZZ
Código: MEL ZAE BATT S/
MEL ZAE BATT XL
Comprimento Compact, Standard, Long
(L1/L2/L3)
Reboque com travões (dentro dos limites do GTW) (kg)
em inclinações de 10 % ou 12 % 5-6-7-8-9 lugares
1000
Reboque sem travões (kg) 750
Carga máxima no eixo dianteiro autorizada (kg) 60
Dimensões (mm)
Estas dimensões foram medidas num veículo
sem carga.


Retrovisores recolhidos

Portas
