PEUGEOT EXPERT 2021 Manual de utilização (in Portuguese)

19
Instrumentos do painel de bordo

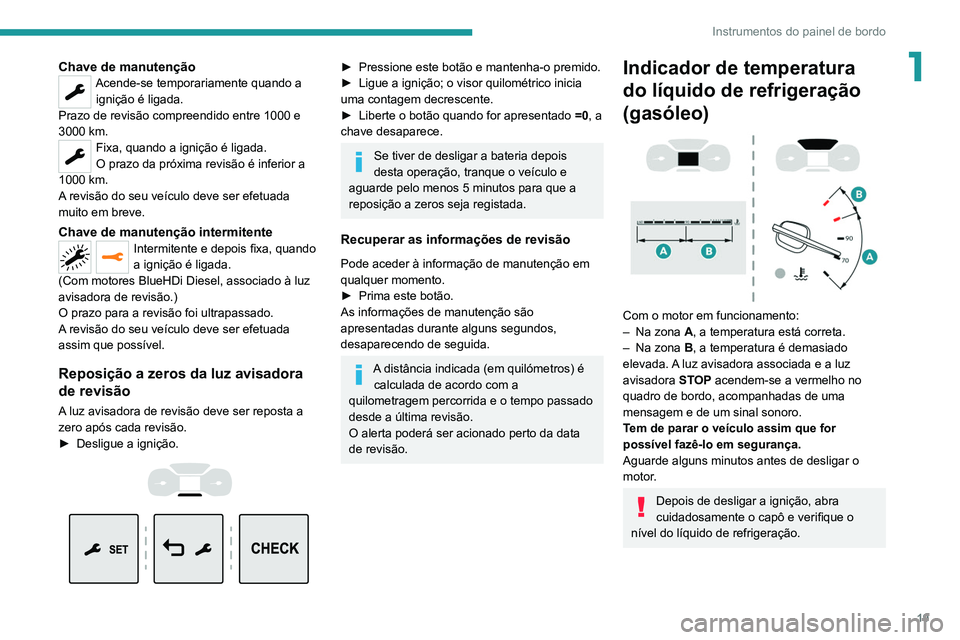

1Chave de manutençãoAcende-se temporariamente quando a ignição é ligada.
Prazo de revisão compreendido entre 1000 e
3000 km.
Fixa, quando a ignição é ligada.
O prazo da próxima revisão é inferior a
1000 km.
A revisão do seu veículo deve ser efetuada
muito em breve.
Chave de manutenção intermitenteIntermitente e depois fixa, quando
a ignição é ligada.
(Com motores BlueHDi Diesel, associado à luz
avisadora de revisão.)
O prazo para a revisão foi ultrapassado.
A revisão do seu veículo deve ser efetuada
assim que possível.
Reposição a zeros da luz avisadora
de revisão
A luz avisadora de revisão deve ser reposta a
zero após cada revisão.
►

Desligue a ignição.



► Pressione este botão e mantenha-o premido.
► Ligue a ignição; o visor quilométrico inicia
uma contagem decrescente.
►

Liberte o botão quando for apresentado =0

, a
chave desaparece.
Se tiver de desligar a bateria depois
desta operação, tranque o veículo e
aguarde pelo menos 5 minutos para que a
reposição a zeros seja registada.
Recuperar as informações de revisão
Pode aceder à informação de manutenção em
qualquer momento.
►

Prima este botão.
As informações de manutenção são
apresentadas durante alguns segundos,
desaparecendo de seguida.
A distância indicada (em quilómetros) é calculada de acordo com a
quilometragem percorrida e o tempo passado
desde a última revisão.
O alerta poderá ser acionado perto da data
de revisão.
Indicador de temperatura
do líquido de refrigeração
(gasóleo)


Com o motor em funcionamento:
– Na zona A, a temperatura está correta.
–

Na zona
B, a temperatura é demasiado
elevada. A luz avisadora associada e a luz
avisadora STOP
acendem-se a vermelho no
quadro de bordo, acompanhadas de uma
mensagem e de um sinal sonoro.
Tem de parar o veículo assim que for
possível fazê-lo em segurança.
Aguarde alguns minutos antes de desligar o
motor.
Depois de desligar a ignição, abra
cuidadosamente o capô e verifique o
nível do líquido de refrigeração.

20
Instrumentos do painel de bordo
A partir do momento em que o nível de reserva
do reservatório de AdBlue® tenha sido atingido
(entre 2400 e 0 km), uma luz avisadora
acende-se quando se liga a ignição, e surge
no painel de instrumentos uma estimativa
da distância que se pode percorrer antes do
bloqueio do arranque do motor.
O dispositivo regulamentar de
antiarranque do motor é ativado
automaticamente quando o reservatório de
AdBlue
® está vazio. O arranque do motor
deixa de ser possível até que o nível de
AdBlue
® seja reposto.
Apresentação manual da autonomia
Enquanto a autonomia de deslocação for
superior a 2400 km, esta não é apresentada
automaticamente.




► Pressione este botão para apresentar
temporariamente a autonomia de deslocação.
Com o ecrã tátil
Pode visualizar as informações de
autonomia no menu “ Driving/Veículo”.
Para obter mais informações sobre a
Verificação dos níveis, consulte a
secção correspondente.

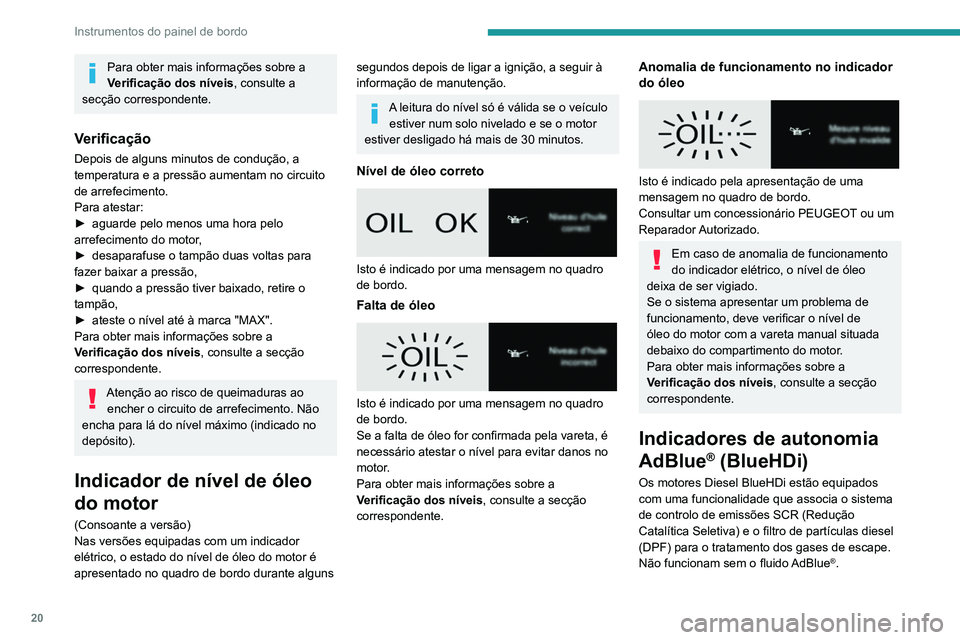

Verificação
Depois de alguns minutos de condução, a
temperatura e a pressão aumentam no circuito
de arrefecimento.
Para atestar:
►

aguarde pelo menos uma hora pelo
arrefecimento do motor

,
►

desaparafuse o tampão duas voltas para
fazer baixar a pressão,
►


quando a pressão tiver baixado, retire o
tampão,
►


ateste o nível até à marca "MAX".
Para obter mais informações sobre a
V

erificação dos níveis, consulte a secção
correspondente.
Atenção ao risco de queimaduras ao encher o circuito de arrefecimento. Não
encha para lá do nível máximo (indicado no
depósito).
Indicador de nível de óleo
do motor
(Consoante a versão)
Nas versões equipadas com um indicador
elétrico, o estado do nível de óleo do motor é
apresentado no quadro de bordo durante alguns
segundos depois de ligar a ignição, a seguir à
informação de manutenção.
A leitura do nível só é válida se o veículo estiver num solo nivelado e se o motor
estiver desligado há mais de 30 minutos.
Nível de óleo correto

Isto é indicado por uma mensagem no quadro
de bordo.
Falta de óleo

Isto é indicado por uma mensagem no quadro
de bordo.
Se a falta de óleo for confirmada pela vareta, é
necessário atestar o nível para evitar danos no
motor.
Para obter mais informações sobre a
Verificação dos níveis, consulte a secção
correspondente.
Anomalia de funcionamento no indicador
do óleo


Isto é indicado pela apresentação de uma
mensagem no quadro de bordo.
Consultar um concessionário PEUGEOT ou um
Reparador Autorizado.
Em caso de anomalia de funcionamento
do indicador elétrico, o nível de óleo
deixa de ser vigiado.
Se o sistema apresentar um problema de
funcionamento, deve verificar o nível de
óleo do motor com a vareta manual situada
debaixo do compartimento do motor.
Para obter mais informações sobre a
Verificação dos níveis, consulte a secção
correspondente.
Indicadores de autonomia
AdBlue
® (BlueHDi)
Os motores Diesel BlueHDi estão equipados
com uma funcionalidade que associa o sistema
de controlo de emissões SCR (Redução
Catalítica Seletiva) e o filtro de partículas diesel
(DPF) para o tratamento dos gases de escape.
Não funcionam sem o fluido AdBlue
®.

21
Instrumentos do painel de bordo

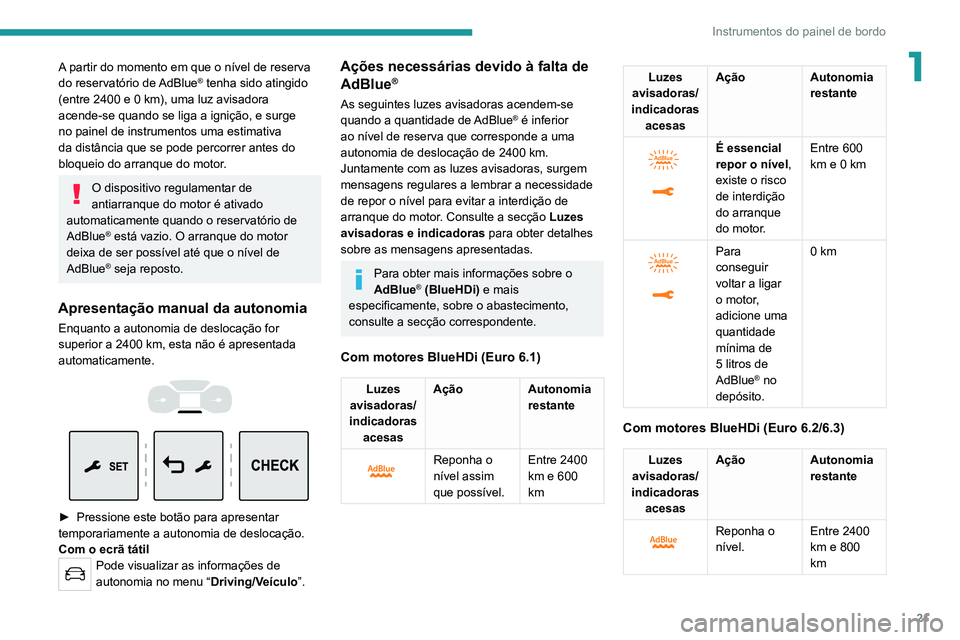

1A partir do momento em que o nível de reserva
do reservatório de AdBlue® tenha sido atingido
(entre 2400 e 0 km), uma luz avisadora
acende-se quando se liga a ignição, e surge
no painel de instrumentos uma estimativa
da distância que se pode percorrer antes do
bloqueio do arranque do motor.
O dispositivo regulamentar de
antiarranque do motor é ativado
automaticamente quando o reservatório de
AdBlue
® está vazio. O arranque do motor
deixa de ser possível até que o nível de
AdBlue
® seja reposto.
Apresentação manual da autonomia
Enquanto a autonomia de deslocação for
superior a 2400 km, esta não é apresentada
automaticamente.




► Pressione este botão para apresentar
temporariamente a autonomia de deslocação.
Com o ecrã tátil
Pode visualizar as informações de
autonomia no menu “ Driving/Veículo”.
Ações necessárias devido à falta de
AdBlue®
As seguintes luzes avisadoras acendem-se
quando a quantidade de AdBlue® é inferior
ao nível de reserva que corresponde a uma
autonomia de deslocação de 2400 km.
Juntamente com as luzes avisadoras, surgem
mensagens regulares a lembrar a necessidade
de repor o nível para evitar a interdição de
arranque do motor. Consulte a secção Luzes
avisadoras e indicadoras para obter detalhes
sobre as mensagens apresentadas.
Para obter mais informações sobre o
AdBlue® (BlueHDi) e mais
especificamente, sobre o abastecimento,
consulte a secção correspondente.
Com motores BlueHDi (Euro 6.1)
Luzes
avisadoras/
indicadoras acesas Ação
Autonomia
restante


Reponha o
nível assim
que possível.Entre 2400
km e 600
km
Luzes
avisadoras/
indicadoras acesas Ação
Autonomia
restante


É essencial
repor o nível,
existe o risco
de interdição
do arranque
do motor. Entre 600
km e 0 km


Para
conseguir
voltar a ligar
o motor,
adicione uma
quantidade
mínima de
5 litros de
AdBlue
® no
depósito. 0 km
Com motores BlueHDi (Euro 6.2/6.3)
Luzes
avisadoras/
indicadoras acesas Ação
Autonomia
restante


Reponha o
nível.Entre 2400
km e 800
km

22
Instrumentos do painel de bordo
Indicador de potência
(elétrico)


CHARGE
Carga da bateria de tração durante a
desaceleração e a travagem.
ECO
Consumo moderado de energia e autonomia de
condução otimizada.
POWER
Consumo de energia pela unidade de tração
durante a aceleração.
PONTO MORTO
Quando liga a ignição, a unidade de tração
elétrica do veículo não consome ou gera
energia: depois de deslizar sobre o indicador, o
ponteiro volta para a posição de “ponto morto”.

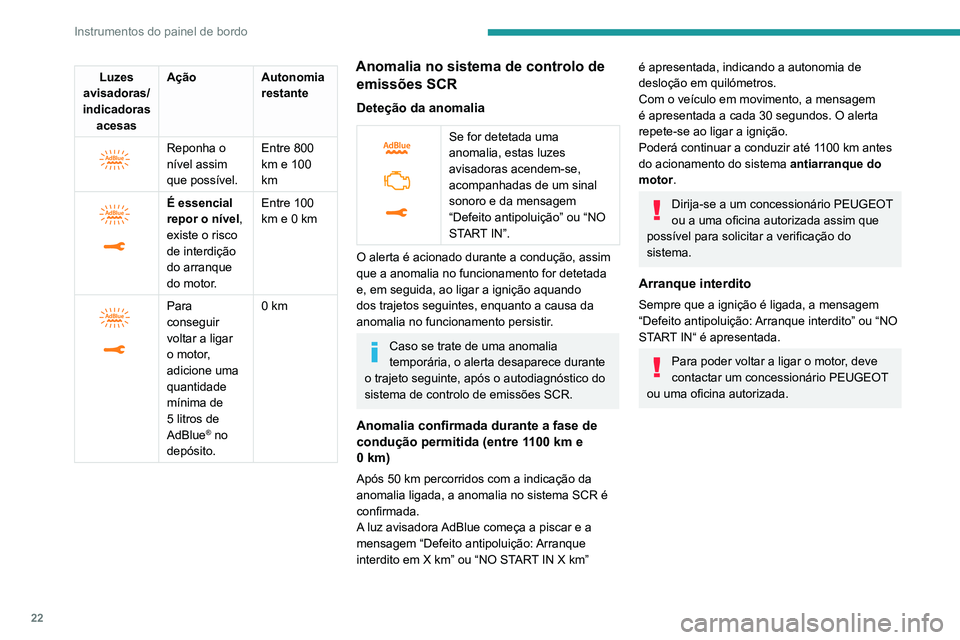

Luzes
avisadoras/
indicadoras acesas Ação
Autonomia
restante


Reponha o
nível assim
que possível.Entre 800
km e 100
km


É essencial
repor o nível
,
existe o risco
de interdição
do arranque
do motor. Entre 100
km e 0 km


Para
conseguir
voltar a ligar
o motor,
adicione uma
quantidade
mínima de
5 litros de
AdBlue
® no
depósito. 0 km
Anomalia no sistema de controlo de
emissões SCR
Deteção da anomalia


Se for detetada uma
anomalia, estas luzes
avisadoras acendem-se,
acompanhadas de um sinal
sonoro e da mensagem
“Defeito antipoluição” ou “NO
START IN”.
O alerta é acionado durante a condução, assim
que a anomalia no funcionamento for detetada
e, em seguida, ao ligar a ignição aquando
dos trajetos seguintes, enquanto a causa da
anomalia no funcionamento persistir.
Caso se trate de uma anomalia
temporária, o alerta desaparece durante
o trajeto seguinte, após o autodiagnóstico do
sistema de controlo de emissões SCR.
Anomalia confirmada durante a fase de
condução permitida (entre 1100 km e
0
km)
Após 50 km percorridos com a indicação da
anomalia ligada, a anomalia no sistema SCR é
confirmada.
A luz avisadora AdBlue começa a piscar e a
mensagem “Defeito antipoluição: Arranque
interdito em X km” ou “NO START IN X km”
é apresentada, indicando a autonomia de
desloção em quilómetros.
Com o veículo em movimento, a mensagem
é apresentada a cada 30 segundos. O alerta
repete-se ao ligar a ignição.
Poderá continuar a conduzir até 1100
km antes
do acionamento do sistema antiarranque do
motor.
Dirija-se a um concessionário PEUGEOT
ou a uma oficina autorizada assim que
possível para solicitar a verificação do
sistema.
Arranque interdito
Sempre que a ignição é ligada, a mensagem
“Defeito antipoluição: Arranque interdito” ou “NO
START IN“ é apresentada.
Para poder voltar a ligar o motor, deve
contactar um concessionário PEUGEOT
ou uma oficina autorizada.

23
Instrumentos do painel de bordo

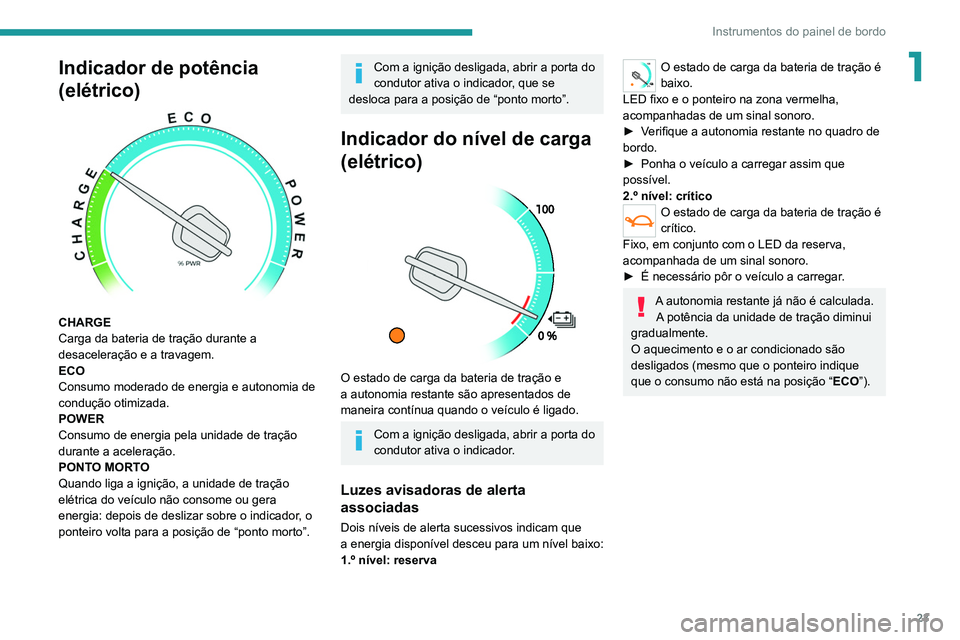

1Indicador de potência
(elétrico)


CHARGE
Carga da bateria de tração durante a
desaceleração e a travagem.
ECO
Consumo moderado de energia e autonomia de
condução otimizada.
POWER
Consumo de energia pela unidade de tração
durante a aceleração.
PONTO MORTO
Quando liga a ignição, a unidade de tração
elétrica do veículo não consome ou gera
energia: depois de deslizar sobre o indicador, o
ponteiro volta para a posição de “ponto morto”.
Com a ignição desligada, abrir a porta do
condutor ativa o indicador, que se
desloca para a posição de “ponto morto”.
Indicador do nível de carga
(elétrico)


O estado de carga da bateria de tração e
a autonomia restante são apresentados de
maneira contínua quando o veículo é ligado.
Com a ignição desligada, abrir a porta do
condutor ativa o indicador.
Luzes avisadoras de alerta
associadas
Dois níveis de alerta sucessivos indicam que
a energia disponível desceu para um nível baixo:
1.º nível: reserva
0 %
100O estado de carga da bateria de tração é
baixo.
LED fixo e o ponteiro na zona vermelha,
acompanhadas de um sinal sonoro.
►

V

erifique a autonomia restante no quadro de
bordo.
►

Ponha o veículo a carregar assim que
possível.
2.º nível: crítico
O estado de carga da bateria de tração é
crítico.
Fixo, em conjunto com o LED da reserva,
acompanhada de um sinal sonoro.
►

É necessário pôr o veículo a carregar
.
A autonomia restante já não é calculada. A potência da unidade de tração diminui
gradualmente.
O aquecimento e o ar condicionado são
desligados (mesmo que o ponteiro indique
que o consumo não está na posição “ ECO”).

24
Instrumentos do painel de bordo
Com botões



Com as lâmpadas acesas, pressione o botão
A para aumentar a luminosidade ou o botão B
para reduzi-la.
Liberte o botão assim que a luminosidade tiver
alcançado a intensidade desejada.
Com ecrã tátil

► No menu Regulações, selecione
“Luminosidade ” ou “OPÇÕES”, “Configuração
do ecrã” e, em seguida, “Luminosidade”.
► Regule a luminosidade pressionando as
setas ou deslocando a barra deslizante.

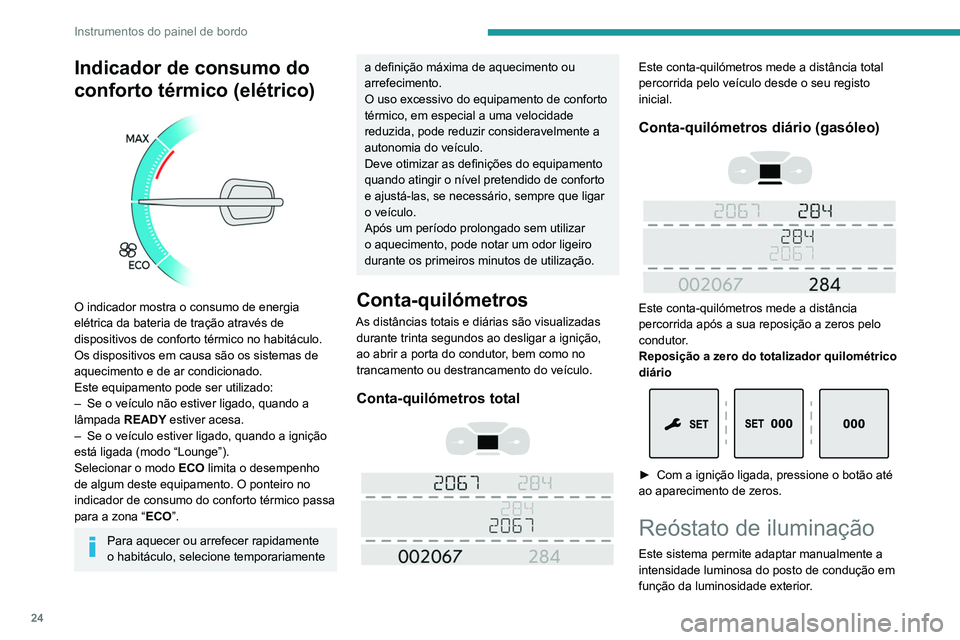

Indicador de consumo do
conforto térmico (elétrico)


O indicador mostra o consumo de energia
elétrica da bateria de tração através de
dispositivos de conforto térmico no habitáculo.
Os dispositivos em causa são os sistemas de
aquecimento e de ar condicionado.
Este equipamento pode ser utilizado:
–

Se o veículo não estiver ligado, quando a
lâmpada READY

estiver acesa.
–

Se o veículo estiver ligado, quando a ignição
está ligada (modo “Lounge”).
Selecionar o modo ECO

limita o desempenho
de algum deste equipamento. O ponteiro no
indicador de consumo do conforto térmico passa
para a zona “ ECO”.
Para aquecer ou arrefecer rapidamente
o habitáculo, selecione temporariamente
a definição máxima de aquecimento ou
arrefecimento.
O uso excessivo do equipamento de conforto
térmico, em especial a uma velocidade
reduzida, pode reduzir consideravelmente a
autonomia do veículo.
Deve otimizar as definições do equipamento
quando atingir o nível pretendido de conforto
e ajustá-las, se necessário, sempre que ligar
o veículo.
Após um período prolongado sem utilizar
o aquecimento, pode notar um odor ligeiro
durante os primeiros minutos de utilização.
Conta-quilómetros
As distâncias totais e diárias são visualizadas
durante trinta segundos ao desligar a ignição,
ao abrir a porta do condutor, bem como no
trancamento ou destrancamento do veículo.
Conta-quilómetros total



Este conta-quilómetros mede a distância total
percorrida pelo veículo desde o seu registo
inicial.
Conta-quilómetros diário (gasóleo)



Este conta-quilómetros mede a distância
percorrida após a sua reposição a zeros pelo
condutor.
Reposição a zero do totalizador quilométrico
diário


► Com a ignição ligada, pressione o botão até
ao aparecimento de zeros.
Reóstato de iluminação
Este sistema permite adaptar manualmente a
intensidade luminosa do posto de condução em
função da luminosidade exterior.

25
Instrumentos do painel de bordo
1Com botões



Com as lâmpadas acesas, pressione o botão
A para aumentar a luminosidade ou o botão B
para reduzi-la.
Liberte o botão assim que a luminosidade tiver
alcançado a intensidade desejada.
Com ecrã tátil

► No menu Regulações, selecione
“Luminosidade ” ou “OPÇÕES”, “Configuração
do ecrã” e, em seguida, “Luminosidade”.
►

Regule a luminosidade pressionando as
setas ou deslocando a barra deslizante.
É possível definir a luminosidade de
forma diferente para o modo dia e para o
modo noite.
Computador de bordo
Apresenta informações relacionadas com o trajeto atual (autonomia, consumo de
combustível, velocidade média, etc.).
Ecrã de informações
Para apresentar os vários separadores do
computador de bordo sucessivamente:




► Pressione o botão situado na extremidade do
comando do limpa-vidros .
Com comandos no volante

► Pressione o botão rotativo no volante.
No quadro de bordo



► Pressione este botão.
As seguintes informações são apresentadas:
–

Autonomia de deslocação (gasóleo).
–


Consumo atual.
–


Contador de tempo do Stop & Start (gasóleo).
–


O trajeto “
1” seguido (consoante a versão)
do trajeto “2”, incluindo a velocidade média,
consumo médio e a distância percorrida por
cada trajeto.
Os trajetos “1” e “2” são independentes, mas a
sua utilização é idêntica.
Por exemplo, o trajeto “1” permite efetuar, por
exemplo, cálculos diários e o trajeto “ 2” cálculos
mensais.

26
Instrumentos do painel de bordo
Se o seu veículo se encontrar equipado com o
Stop & Start, um contador de tempo calcula o
tempo gasto em modo STOP durante um trajeto.
O contador de tempo é reposto sempre que a
ignição é ligada.
Ecrã tátil
Este sistema permite aceder aos seguintes
elementos:
– A visualização permanente da hora e a da
temperatura exterior (uma luz avisadora azul é
apresentada em caso de risco de gelo).
– Funções do veículo e menus de definição do
equipamento.
– Comandos do sistema de áudio e do
telemóvel e visualização das informações
associadas.
– Visualização das funções de assistência à
condução
– Serviços de Internet e visualização de
informações relacionadas.
– Comandos do sistema de navegação e
apresentação de informações relacionadas
(consoante a versão).
Por motivos de segurança, pare
sempre o veículo antes de efetuar
operações que solicitam maior atenção.
Algumas funções não estão acessíveis
durante a condução.
Reposição do conta-
quilómetros de distância
percorrida
A reposição é efetuada quando o contador de
viagens é apresentado.




► Pressione o botão situado na extremidade do
comando do limpa-vidros durante mais de dois
segundos.


► Pressione o botão no volante durante mais
de dois segundos.




► Pressione este botão durante mais de 2
segundos.
Definições
Autonomia
(km)Número de quilómetros que ainda podem
ser percorridos com o combustível que
resta no depósito (com base no consumo médio
de combustível nos últimos quilómetros
percorridos).
Este valor pode variar se uma alteração do
estilo de condução ou do terreno resultar
numa variação considerável do consumo de
combustível instantâneo.
Quando a autonomia é inferior a 30 km, são
apresentados traços.
Mediante um complemento de combustível de
pelo menos 5 litros, a autonomia é calculada de
novo e é apresentada se ultrapassar os 100 km.
Se forem apresentados traços em vez de
números com o veículo em movimento, contacte um concessionário PEUGEOT ou uma oficina
autorizada.
Consumo atual
(l/100 km ou km/l)
(kWh/100 km ou km/kWh) (Elétrico)
/Calculado durante os últimos
segundos.
Esta função é apresentada apenas a
velocidades superiores a 30 km/h (gasóleo).
Consumo médio
(l/100 km ou km/l)
(kWh/100 km ou km/kWh) (Elétrico)
/Calculada desde a última
reinicialização do computador de
bordo.
Velocidade média
(km/h)Calculada desde a última reinicialização
do computador de bordo.
Distância percorrida
(km)Calculada desde a última reinicialização
do computador de bordo.
Contador de tempo do Stop & Start
(minutos/segundos ou horas/minutos)

27
Instrumentos do painel de bordo
1Se o seu veículo se encontrar equipado com o
Stop & Start, um contador de tempo calcula o
tempo gasto em modo STOP durante um trajeto.
O contador de tempo é reposto sempre que a
ignição é ligada.
Ecrã tátil
Este sistema permite aceder aos seguintes
elementos:
–
A
visualização permanente da hora e a da
temperatura exterior (uma luz avisadora azul é
apresentada em caso de risco de gelo).
–

Funções do veículo e menus de definição do
equipamento.
–


Comandos do sistema de áudio e do
telemóvel e visualização das informações
associadas.
–


V
isualização das funções de assistência à
condução
–

Serviços de Internet e visualização de
informações relacionadas.
–


Comandos do sistema de navegação e
apresentação de informações relacionadas
(consoante a versão).
Por motivos de segurança, pare
sempre o veículo antes de efetuar
operações que solicitam maior atenção.
Algumas funções não estão acessíveis
durante a condução.
Recomendações
Este ecrã é de tipo capacitivo.
– Não utilize objetos pontiagudos no ecrã táctil.
–

Não toque no ecrã táctil com as mãos
molhadas.
–


Utilize um pano limpo e macio para limpar o
ecrã tátil.
Princípios
► Utilize os botões dispostos de cada lado
do ecrã tátil para ter acesso aos menus e, em
seguida, utilize os botões apresentados no ecrã
tátil.
Alguns menus podem ser apresentados em
duas páginas: pressione o botão “ OPÇÕES
”
para aceder à segunda página.
Se não realizar qualquer ação na
segunda página, a primeira página é
apresentada novamente após alguns
instantes.
Para desativar/ativar uma função, selecione
“DESLIGADO” ou “LIGADO”.
Configurar uma função
Acesso a informações complementares sobre a função
Validar
Retorno à página anterior ou confirmação
Menus

Pressione o ecrã tátil com três dedos
para mostrar todos os botões do menu.
Para obter mais informações sobre os
menus, consulte as secções que
descrevem os sistemas de áudio e
telemática.
Rádio/Multimédia
Navegação (consoante o equipamento)
Driving ou Veículo (consoante o
equipamento)
Ativação, desativação e definições de
determinadas funções.
As funções estão organizadas em 2
separadores: “ Acessos rápidos” e “Outras
regulações”.
Telefone
Connect-App
Visualização dos dispositivos ligados
disponíveis.

28
Instrumentos do painel de bordo
– Gestão de carga da bateria (carga posterior).
– Gestão do pré-condicionamento térmico.
– Consulta do estado de carga e da autonomia
do veículo.
Procedimento de instalação
► Transfira a aplicação MyPeugeot da loja
online para o seu smartphone.
► Crie uma conta.
► Introduza o NIV do veículo (o código começa
pelo “VF” no documento de registo do veículo).
Para obter mais informações sobre os
Elementos de identificação, consulte a secção
correspondente.
Cobertura de rede
Para poder utilizar as várias
funcionalidades de controlo à distância,
certifique-se de que o veículo está situado
numa área abrangida pela rede móvel.
A falta de cobertura de rede pode impedir a
comunicação com o veículo (por exemplo,
se estiver num parque de estacionamento
subterrâneo). Nesses casos, a aplicação
apresenta uma mensagem a indicar que
não foi possível estabelecer ligação com o
veículo.

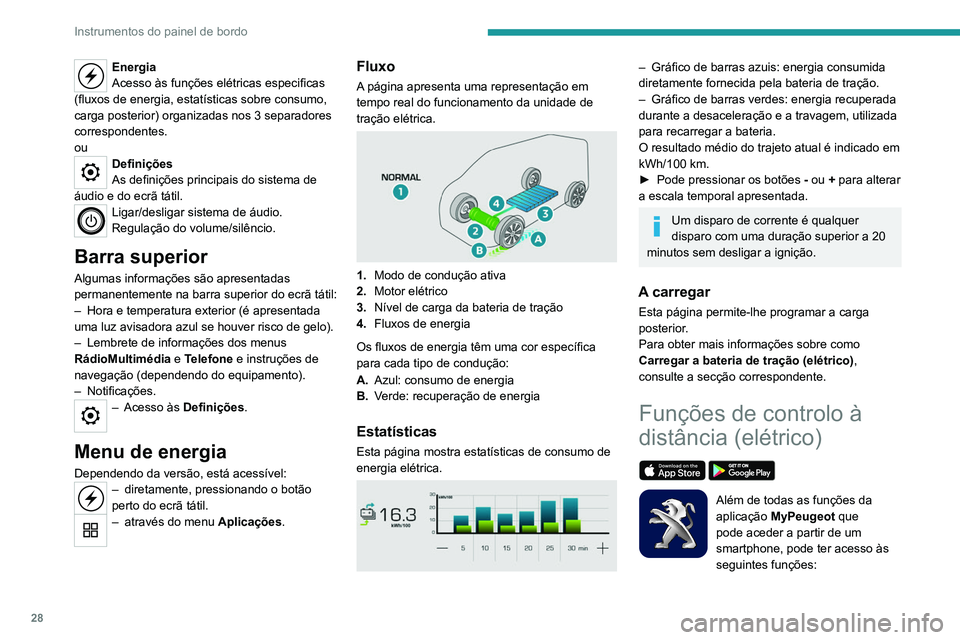

Energia
Acesso às funções elétricas especificas
(fluxos de energia, estatísticas sobre consumo,
carga posterior) organizadas nos 3 separadores
correspondentes.
ou
Definições
As definições principais do sistema de
áudio e do ecrã tátil.
Ligar/desligar sistema de áudio.
Regulação do volume/silêncio.
Barra superior
Algumas informações são apresentadas
permanentemente na barra superior do ecrã tátil:
–

Hora e temperatura exterior (é apresentada
uma luz avisadora azul se houver risco de gelo).
–


Lembrete de informações dos menus
RádioMultimédia

e Telefone e instruções de
navegação (dependendo do equipamento).
–

Notificações.
– Acesso às Definições.
Menu de energia
Dependendo da versão, está acessível:– diretamente, pressionando o botão
perto do ecrã tátil.
– através do menu Aplicações.
Fluxo
A página apresenta uma representação em
tempo real do funcionamento da unidade de
tração elétrica.


1.Modo de condução ativa
2. Motor elétrico
3. Nível de carga da bateria de tração
4. Fluxos de energia
Os fluxos de energia têm uma cor específica
para cada tipo de condução:
A. Azul: consumo de energia
B. Verde: recuperação de energia
Estatísticas
Esta página mostra estatísticas de consumo de
energia elétrica.


– Gráfico de barras azuis: energia consumida
diretamente fornecida pela bateria de tração.
–

Gráfico de barras verdes: energia recuperada
durante a desaceleração e a travagem, utilizada
para recarregar a bateria.
O resultado médio do trajeto atual é indicado em
kWh/100 km.
►


Pode pressionar os botões

-
ou + para alterar
a escala temporal apresentada.
Um disparo de corrente é qualquer
disparo com uma duração superior a 20
minutos sem desligar a ignição.
A carregar
Esta página permite-lhe programar a carga
posterior.
Para obter mais informações sobre como
Carregar a bateria de tração (elétrico) ,
consulte a secção correspondente.
Funções de controlo à
distância (elétrico)


Além de todas as funções da
aplicação MyPeugeot que
pode aceder a partir de um
smartphone, pode ter acesso às
seguintes funções:
