PEUGEOT EXPERT 2022 Instrukcja obsługi (in Polish)

9
Przyrządy pokładowe
1Zestaw wskaźników
Prędkościomierz

Prędkościomierz analogowy (km/h albo mph).
Wskaźniki i wyświetlacze

Wersja z tekstowym wyświetlaczem LCD lub
wyświetlaczem matrycowym


1.Wskaźnik poziomu paliwa
2. Wskaźnik temperatury płynu chłodzącego
Wersja z wyświetlaczem matrycowym (pojazd
elektryczny)


1.Wskaźnik poboru prądu przez funkcję komfortu
termicznego
2. Wskaźnik poziomu naładowania
Wersja z wyświetlaczem LCD


Wersja z tekstowym wyświetlaczem LCD

Wersja z wyświetlaczem matrycowym

10
Przyrządy pokładowe
Wersja z wyświetlaczem matrycowym (pojazd
elektryczny)


W przypadku wyjazdu za granicę konieczna może być zmiana jednostek odległości.
Prędkość powinna być wyświetlana w
jednostkach obowiązujących w danym kraju
(km/h albo mph). Jednostki można zmienić w
menu konfiguracji ekranu podczas postoju
samochodu.
1. Wartości zadane tempomatu lub ogranicznika
prędkości
Wyświetlanie znaków ograniczenia prędkości
2. Wskaźnik zmiany biegu (silnik Diesla)
Przełożenie automatycznej skrzyni biegów (silnik
Diesla) lub położenie wybieraka trybu jazdy
(pojazd elektryczny) 3.
Prędkościomierz cyfrowy (km/h albo mph)
z zestawem wskaźników LCD i tekstowym
zestawem wskaźników LCD (silnik Diesla)
Pole wyświetlania w pojazdach z matrycowym
zestawem wskaźników: komunikaty alarmowe
lub o stanie funkcji, komputer pokładowy,
prędkościomierz cyfrowy (km/h lub mph),
przepływ energii/status naładowania pojazdu
(pojazd elektryczny) itp.
4. Wskaźnik serwisowy, następnie licznik przebiegu
całkowitego (km lub mile)
Licznik przebiegu dziennego (km lub mile) (silnik
Diesla)
Pozostały zasięg/wybrany tryb jazdy (pojazd
elektryczny)
Obszar wyświetlania informacji w pojazdach
z tekstowym zestawem wskaźników LCD:
komunikaty alarmowe lub o stanie funkcji,
komputer pokładowy itp.
5. Wskaźnik temperatury płynu chłodzącego.
6. Wskaźnik poziomu oleju silnikowego
7. Wskaźnik poziomu paliwa
Przyciski sterujące

Wersja z wyświetlaczem LCD


Wersja z tekstowym wyświetlaczem LCD

Wersja z wyświetlaczem matrycowym

Wersja z wyświetlaczem matrycowym (Pojazd
elektryczny)


A. Zerowanie wskaźnika serwisowego.
Tymczasowe przypomnienie o przeglądzie.
Przypomnienie o zasięgu w wersji z układem
AdBlue
®.
W zależności od wersji: powrót do wyższego
poziomu lub anulowanie bieżącego działania.
B. Potencjometr oświetlenia.
W zależności od wersji: nawigacja po menu lub
liście albo zmiana wartości.
C. Zerowanie dziennego licznika przebiegu.
W zależności od wersji: przejście do menu
konfiguracji (długie naciśnięcie), zatwierdzenie
wyboru (krótkie naciśnięcie).

11
Przyrządy pokładowe
1D.Przypomnienie informacji o przeglądzie lub
wyświetlenie pozostałego zasięgu w pojazdach z
układem SCR i zbiornikiem płynu AdBlue
®.
Zerowanie wybranej funkcji (wskaźnik serwisowy
lub licznik przebiegu dziennego).
W zależności od wersji: przejście do menu
konfiguracji (długie naciśnięcie), zatwierdzenie
wyboru (krótkie naciśnięcie).
W wersji z ekranem dotykowym można również zmieniać regulację podświetlenia.
Obrotomierz

Obrotomierz (× 1000 obr./min).
Wskaźnik mocy (pojazd
elektryczny)


Wskaźnik mocy w trybie CHARGE, ECO, POWER
lub NEUTRAL.
Więcej informacji na temat wskaźników
zawiera odpowiedni punkt.
Kontrolki
Sygnalizatory wzrokowe wyświetlane w postaci
symboli informują kierowcę o usterce (kontrolki
alarmowe) lub stanie działania układu (kontrolka
włączenia lub wyłączenia). Niektóre kontrolki świecą
na dwa sposoby (w sposób ciągły lub migają) oraz/
lub w kilku kolorach.
Ostrzeżenia powiązane
Zapaleniu się kontrolki może towarzyszyć sygnał
dźwiękowy i/lub komunikat wyświetlany na ekranie.
Na podstawie związku powiadomienia ze stanem
pracy samochodu można stwierdzić, czy jest to
sytuacja normalna, czy wystąpiła usterka. Więcej
informacji zawierają opisy poszczególnych kontrolek.
Po włączeniu zapłonu
Niektóre czerwone lub pomarańczowe kontrolki
alarmowe włączają się na kilka sekund w momencie
włączenia zapłonu. Powinny one zgasnąć po
uruchomieniu silnika.
Więcej informacji na temat układu lub funkcji
zawierają odpowiednie rozdziały.
Stałe świecenie kontrolki
Zaświecenie się czerwonej lub pomarańczowej
kontrolki ostrzegawczej oznacza, że mogła wystąpić
usterka wymagająca dodatkowej diagnostyki.
Gdy kontrolka nie gaśnie
Odniesienia (1), (2) oraz (3) w opisie kontrolki
wskazują, czy poza niezwłocznym podjęciem zalecanych działań trzeba również skontaktować się
z wykwalifikowanym specjalistą.
(1): należy zatrzymać samochód.
Jak najszybciej zatrzymać pojazd, zachowując
wszelkie środki bezpieczeństwa, i wyłączyć zapłon.
(2): Skontaktować się z ASO sieci PEUGEOT lub z
warsztatem specjalistycznym.
(3): Udać się do ASO sieci PEUGEOT lub do
warsztatu specjalistycznego.
Lista kontrolek
Kontrolki w kolorze czerwonym
STOP
Świeci w sposób ciągły, czemu towarzyszy
świecenie innej kontrolki alarmowej oraz
wyświetlenie komunikatu i włączenie sygnału
dźwiękowego.
Wykryto poważną usterkę silnika, układu
hamulcowego, układu kierowniczego ze
wspomaganiem, automatycznej skrzyni biegów lub
poważną usterkę elektryczną.
Wykonać czynność (1), a następnie (2).
Maksymalna temperatura płynu chłodzącegoŚwieci w sposób ciągły (kontrolka lub dioda LED), a wskazówka znajduje
się w czerwonej strefie (w zależności od wersji).
Zbyt wysoka temperatura w układzie chłodzenia.
Wykonać czynność (1). Jeżeli trzeba dolać płynu,
zaczekać, aż silnik ostygnie (silnik Diesla). Jeżeli
problem będzie się utrzymywać, wykonać czynność
(2).

12
Przyrządy pokładowe
Ciśnienie oleju silnikowegoŚwieci w sposób ciągły.Usterka układu smarowania silnika.
Wykonać (1), a następnie (2).
Usterka układu (Pojazd elektryczny)Świeci w sposób ciągły. Wykryto usterkę związaną z silnikiem
elektrycznym lub akumulatorem trakcyjnym.
Wykonać czynność (1), a następnie (2).
Przewód podłączony (Pojazd elektryczny)Świeci w sposób ciągły po włączeniu zapłonu.
Przewód ładowania jest podłączony do gniazda w
pojeździe.
Świeci w sposób ciągły po włączeniu zapłonu i wyświetlany jest komunikat.
Rozruch nie jest możliwy, gdy przewód ładowania
jest podłączony do gniazda w samochodzie.
Odłączyć przewód ładowania i zamknąć klapkę.
Ładowanie akumulatoraŚwieci w sposób ciągły. Usterka układu ładowania akumulatora
(zabrudzone zaciski, luźny lub zerwany pasek
alternatora itd.).
Oczyścić i dokręcić zaciski. Jeśli kontrolka nie
zgaśnie po uruchomieniu silnika, wykonać (2).
Niezapięty/odpięty pas bezpieczeństwaŚwieci w sposób ciągły lub miga, czemu towarzyszy sygnał dźwiękowy
o narastającym natężeniu.
Pas bezpieczeństwa nie jest zapięty lub został
odpięty (w zależności od wersji).
Otwarte drzwiŚwieci w sposób ciągły, czemu towarzyszy komunikat informujący o tym, który element
jest otwarty.
Alarmowi towarzyszy sygnał dźwiękowy, jeśli
prędkość przekracza 10
km/h.
Nadal otwarte są drzwi, klapa bagażnika lub tylna
klapa (w zależności od wersji).
Zamknąć otwarty element.
Jeśli samochód jest wyposażony w prawe drzwi
skrzydłowe, ta kontrolka nie będzie informować o
ich otwarciu.
Elektryczny hamulec postojowyŚwieci w sposób ciągły. Elektryczny hamulec postojowy jest
włączony.
Miga. Problem przy włączaniu/wyłączaniu.
Wykonać czynność (1): zaparkować na płaskiej i
równej powierzchni.
W pojeździe z manualną skrzynią biegów włączyć
bieg.
W pojeździe z automatyczną skrzynią biegów lub
wybierakiem trybu jazdy wybrać położenie P .
Wyłączyć zapłon i wykonać czynność (2).
Ręczny hamulec postojowyŚwieci w sposób ciągły. Hamulec postojowy jest włączony lub nie
został prawidłowo zwolniony.
HamulceŚwieci w sposób ciągły. Poziom płynu hamulcowego w obwodzie
hamowania znacznie spadł.
Wykonać (1), po czym uzupełnić poziom płynu
hamulcowego zgodnie z zaleceniami producenta.
Jeżeli problem będzie się utrzymywać, wykonać
czynność (2).
Świeci w sposób ciągły. Usterka elektronicznego rozdzielacza
siły hamowania (EBFD).
Wykonać czynność (1), a następnie (2).
Kontrolki w kolorze pomarańczowym
Kontrolka serwisowa
Świeci przez pewien czas, czemu towarzyszy wyświetlanie komunikatu.
Wykrycie jednej lub kilku drobnych usterek, które nie
mają przypisanych specjalnych kontrolek.
Zidentyfikować przyczynę usterki na podstawie
komunikatu wyświetlonego w zestawie wskaźników.
Z niektórymi usterkami można uporać się
samodzielnie, np. z wymianą baterii w pilocie
zdalnego sterowania.
W razie innych usterek, na przykład układu
wykrywania niedopompowania opon, wykonać (3).
Świeci w sposób ciągły, z towarzyszącym komunikatem.
Wykrycie jednej lub kilku poważnych usterek, które
nie mają przypisanych specjalnych kontrolek.
Zidentyfikować przyczynę usterki na podstawie
komunikatu wyświetlonego w zestawie wskaźników,
a następnie wykonać (3).

13
Przyrządy pokładowe
1Świeci w sposób ciągły, czemu towarzyszy komunikat „Usterka hamulca
postojowego”.
Funkcja automatycznego zwalniania elektrycznego
hamulca postojowego jest niedostępna.
Wykonać czynność (2).
Kontrolka serwisowa świeci w sposób ciągły, a symbol klucza serwisowego
najpierw miga, po czym świeci w sposób ciągły.
Został przekroczony termin przeglądu.
Należy jak najszybciej wykonać przegląd pojazdu.
Dotyczy tylko wersji z silnikiem BlueHDi Diesel.
Układ zapobiegający blokowaniu się kół
(ABS)
Świeci w sposób ciągły. Usterka układu zapobiegającego blokowaniu
się kół.
Standardowe działanie układu hamulcowego zostaje
zachowane.
Jechać ostrożnie z umiarkowaną prędkością, po
czym wykonać (3).
AdBlue® (Euro 6.2/6.3)
Świeci przez około 30 sekund przy uruchamianiu pojazdu, czemu towarzyszy
komunikat informujący o pozostałym zasięgu.
Pozostały zasięg mieści się w zakresie od 2400 do
800

km.
Uzupełnić płyn AdBlue
®.Świeci w sposób ciągły po włączeniu zapłonu, czemu towarzyszy sygnał dźwiękowy i komunikat z informacją o pozostałym
zasięgu.
Pozostały zasięg mieści się w zakresie od 800 do
100
km.
Niezwłocznie dolać płynu AdBlue
® lub wykonać
czynność (3).
Miga, czemu towarzyszy sygnał dźwiękowy i komunikat z informacją o pozostałym
zasięgu.
Pozostały zasięg to mniej niż 100
km.
Bezwzględnie uzupełnić poziom płynu AdBlue
®, aby
uniknąć aktywacji blokady rozruchu lub wykonać
czynność (3).
Miga, czemu towarzyszy sygnał dźwiękowy i wyświetlanie komunikatu sygnalizującego
blokadę rozruchu.
Zbiornik płynu AdBlue
® jest pusty, a wymagany
przepisami układ immobilizera silnika uniemożliwia
ponowny rozruch.
Aby ponownie uruchomić silnik, uzupełnić poziom
płynu AdBlue
® lub wykonać (2).
Należy koniecznie wlać do zbiornika minimum 5 l
płynu AdBlue
®.
SCR (BlueHDi)Świeci w sposób ciągły po każdym włączeniu zapłonu,
czemu towarzyszy sygnał dźwiękowy i komunikat.
Wykryto usterkę układu oczyszczania spalin SCR.
Alarm zniknie, gdy tylko poziom emisji
zanieczyszczeń w spalinach wróci do normy.
Kontrolka AdBlue® miga w
chwili włączenia zapłonu,
czemu towarzyszy świecenie kontrolki serwisowej i diagnostyki silnika oraz sygnał dźwiękowy i
komunikat informujący o pozostałym zasięgu.
Zależnie od wyświetlonego komunikatu, można
przejechać maksymalnie 1100
km, zanim włączy się
blokada rozruchu.
Jak najszybciej wykonać czynność (3), aby nie
aktywowała się blokada rozruchu.
Kontrolka AdBlue® miga w
chwili włączenia zapłonu,
czemu towarzyszy świecenie kontrolki serwisowej i
autodiagnostyki silnika oraz sygnał dźwiękowy i
komunikat informujący o blokadzie rozruchu.
Blokada rozruchu uniemożliwia uruchomienie silnika
(dozwolony limit dystansu został przekroczony po
potwierdzeniu usterki układu oczyszczania spalin).
W celu uruchomienia silnika wykonać czynność (2).
Układ diagnostyczny silnikaMiga. Usterka układu sterowania pracą silnika.
Ryzyko uszkodzenia katalizatora.
Koniecznie wykonać (2).
Świeci w sposób ciągły. Usterka układu oczyszczania spalin.
Kontrolka powinna zgasnąć po uruchomieniu silnika.
Szybko wykonać (3).
Świeci w sposób ciągły. Wykryto drobną usterkę silnika.
Wykonać czynność (3).
Świeci w sposób ciągły. Wykryto poważną usterkę silnika.
Wykonać czynność (1), a następnie (2).

14
Przyrządy pokładowe
Funkcje automatyczne wyłączone (wersje z
elektrycznym hamulcem postojowym)
Świeci w sposób ciągły.Dezaktywacja funkcji „automatycznego
włączania” (po wyłączeniu silnika) i „automatycznego
wyłączania” hamulca (przy przyspieszaniu).
Jeśli automatyczne włączanie/wyłączanie hamulca
nie działa:
►

Uruchomić silnik.
►


Użyć elementu sterującego w celu włączenia

elektrycznego hamulca postojowego.
►

Zwolnić całkowicie pedał hamulca.
►


Przytrzymać element sterujący ustawiony w

kierunku zwalniania przez 10–15
sekund.
►

Zwolnić element sterujący
.
►

Wcisnąć i przytrzymać pedał hamulca.
►


Odciągnąć element sterujący na 2
sekundy w
kierunku włączania.
►

Zwolnić element sterujący i pedał hamulca.
Usterka (z elektrycznym hamulcem
postojowym)
Świeci w sposób ciągły, czemu towarzyszy komunikat „Usterka
hamulca postojowego”.
Nie można unieruchomić samochodu przy
pracującym silniku.
Jeżeli nie działają funkcje ręcznego włączania
i wyłączania, element sterujący elektrycznego
hamulca postojowego jest niesprawny.
Przez cały czas trzeba korzystać z funkcji
automatycznych – włączają się one automatycznie
w przypadku uszkodzenia elementu sterującego.
Wykonać czynność (2).
Świeci w sposób ciągły, czemu towarzyszy komunikat
„ Usterka hamulca postojowego”.
Wystąpiła usterka elektrycznego hamulca
postojowego. Funkcje obsługiwane ręcznie i
automatycznie mogą nie działać.
Gdy pojazd stoi, wykonać następującą czynność,
aby go unieruchomić:
►

Pociągnąć element sterujący elektrycznego

hamulca postojowego i przytrzymać przez około
7–15 sekund, aż zapali się kontrolka w zestawie
wskaźników.
Jeżeli to nie pomoże, unieruchomić pojazd w
następujący sposób:
►

Zaparkować na równej nawierzchni.
►


W pojeździe z manualną skrzynią biegów

włączyć bieg.
►

W pojeździe z automatyczną skrzynią biegów lub

wybierakiem trybu jazdy włączyć tryb P i włożyć pod
jedno z kół klin dostarczony z samochodem.
Następnie wykonać czynność (2).
HamulceŚwieci w sposób ciągły. Wykryto drobną usterkę układu
hamulcowego.
Jechać ostrożnie.
Wykonać czynność (3).
Alarm ryzyka kolizji/Active Safety BrakeMiga. Układ włącza się i przez chwilę wyhamowuje
pojazd, aby zmniejszyć prędkość w razie zagrożenia
zderzenia z pojazdem znajdującym się z przodu. Więcej informacji zawiera rozdział Jazda.
Świeci w sposób ciągły, z towarzyszącym
komunikatem i sygnałem dźwiękowym.
System jest uszkodzony.
Wykonać czynność (3).
Świeci w sposób ciągły wraz z wyświetlonym komunikatem.
Układ został wyłączony z poziomu menu konfiguracji
pojazdu.
Układ dynamicznej kontroli stabilności (DSC)
/ układ zapobiegający poślizgowi kół (ASR)
Miga. Układ DSC/ASR włącza się w przypadku
problemów z przyczepnością lub torem jazdy.
Świeci w sposób ciągły. Wystąpiła usterka układu DSC/ASR.
Wykonać czynność (3).
Usterka układu hamowania awaryjnego
(wersje z elektrycznym hamulcem
postojowym)
Świeci w sposób ciągły, czemu towarzyszy komunikat „Usterka
hamulca postojowego”.
Hamowanie awaryjne nie odbywa się z optymalną
siłą.
Jeśli funkcja automatycznego zwalniania nie działa,
należy zwolnić hamulec ręcznie lub wykonać
czynność (3).

15
Przyrządy pokładowe
1Wspomaganie ruszania na wzniesieniuŚwieci w sposób ciągły, czemu towarzyszy komunikat „Usterka
wspomagania ruszania na wzniesieniu”.
System jest uszkodzony.
Wykonać czynność (3).
Układ dynamicznej kontroli stabilności (DSC)
/ układ zapobiegający poślizgowi kół (ASR)
Świeci w sposób ciągły. Układ jest wyłączony.
Układ DSC/ASR włącza się automatycznie po
uruchomieniu zapłonu i po przekroczeniu prędkości
około 50
km/h.
Przy prędkości poniżej 50
km/h można go włączyć
ręcznie.
Niedopompowanie oponŚwieci w sposób ciągły, czemu towarzyszy sygnał dźwiękowy oraz komunikat.
Zbyt niskie ciśnienie w co najmniej jednej oponie.
Jak najszybciej sprawdzić ciśnienie w ogumieniu.
Po skorygowaniu ciśnienia ponownie zainicjować
układ.
Kontrolka niskiego ciśnienia w oponach miga, a następnie świeci w
sposób ciągły wraz z kontrolką serwisową.
Usterka układu monitorowania ciśnienia w oponach.
Wykrywanie niedopompowania opon jest
niedostępne.
Jak najszybciej sprawdzić ciśnienie w ogumieniu i
wykonać czynność (3).
Podgrzewanie silnika (Pojazd z silnikiem
Diesla)
Świeci przez pewien czas (do około 30 sekund w warunkach bardzo
niskiej temperatury).
Zapala się po włączeniu zapłonu, gdy wymagają
tego warunki atmosferyczne i temperatura silnika.
Przed rozruchem zaczekać na zgaśnięcie kontrolki.
Po zgaśnięciu kontrolki rozruch nastąpi natychmiast,
pod warunkiem wciśnięcia i przytrzymania:
–

pedału sprzęgła w przypadku pojazdów z

manualną skrzynią biegów,
–

pedału hamulca w przypadku pojazdów z

automatyczną skrzynią biegów.
Jeśli silnik się nie uruchamia, ponowić próbę,
trzymając stopę na wciśniętym pedale.
Czołowa poduszka powietrzna pasażera (wł.)Świeci w sposób ciągły. Czołowa poduszka powietrzna pasażera jest
włączona.
Przełącznik znajduje się w pozycji „ON”.
W tym przypadku NIE WOLNO instalować
fotelika dziecięcego tyłem do kierunku jazdy
na przednim siedzeniu – grozi to poważnymi
obrażeniami!
Czołowa poduszka powietrzna
pasażera (OFF)
Świeci w sposób ciągły.
Czołowa poduszka powietrzna pasażera jest
wyłączona.
Przełącznik jest ustawiony w położeniu „OFF”. Fotelik dziecięcy można zamontować tyłem do
kierunku jazdy, o ile nie występuje usterka poduszek
powietrznych (świeci się kontrolka poduszek
powietrznych).
Poduszki powietrzneŚwieci w sposób ciągły.
Usterka jednej z poduszek powietrznych
lub jednego z napinaczy pirotechnicznych pasów
bezpieczeństwa.
Wykonać czynność (3).
Niski poziom paliwa (Pojazd z silnikiem
Diesla)
Świeci w sposób ciągły (kontrolka lub dioda LED) i wskazówka w strefie
czerwonej (w zależności od wersji), czemu
towarzyszy sygnał dźwiękowy i komunikat.
Gdy kontrolka zapali się po raz pierwszy, w zbiorniku
paliwa znajduje się mniej niż 8 l paliwa.
Do czasu zatankowania wystarczającej ilości paliwa
alarm będzie aktywowany po każdym włączeniu
zapłonu, a jego częstotliwość będzie rosnąć wraz ze
zmniejszającym się poziomem paliwa.
Należy jak najszybciej zatankować paliwo, aby
uniknąć awarii.
Nigdy nie dopuszczać do całkowitego
opróżnienia zbiornika paliwa podczas jazdy,
gdyż może to spowodować uszkodzenie układu
oczyszczania spalin i wtryskowego.

16
Przyrządy pokładowe
Niski poziom naładowania akumulatora
trakcyjnego (pojazd elektryczny)
0 %
100
Dioda LED świeci w sposób ciągły, a
wskazówka znajduje się w strefie czerwonej,
czemu towarzyszy sygnał dźwiękowy i komunikat.
Niski poziom naładowania akumulatora trakcyjnego.
Sprawdzić pozostały zasięg.
Jak najszybciej rozpocząć ładowanie.
Tryb żółwia z ograniczonym zasięgiem
(pojazd elektryczny)
Świeci w sposób ciągły. Krytyczny poziom naładowania akumulatora
trakcyjnego.
Stopniowo maleje moc silnika.
Natychmiast rozpocząć ładowanie.
Jeśli kontrolka nie zgaśnie, wykonać czynność (2).
Sygnał dźwiękowy dla pieszych (Pojazd
elektryczny)
Świeci w sposób ciągły. Wykrycie usterki sygnału dźwiękowego.
Wykonać czynność (3).
Obecność wody w filtrze oleju napędowego
(Pojazd z silnikiem Diesla)
Świeci w sposób ciągły (z zestawem wskaźników LCD).
W filtrze oleju napędowego znajduje się woda.
Niezwłocznie wykonać czynność (2). Ryzyko
uszkodzenia układu wtrysku paliwa!
Filtr cząstek stałych (silnik Diesla)Świeci w sposób ciągły, czemu towarzyszy sygnał dźwiękowy i wyświetlanie komunikatu ostrzegającego o ryzyku zapchania filtra cząstek
stałych.
Filtr cząstek stałych zaczyna się zapychać.
Gdy pozwalają na to warunki na drodze,
przeprowadzić regenerację filtra podczas jazdy z
prędkością co najmniej 60
km/h, z obrotami powyżej
2500 obr./min. Koniec regeneracji sygnalizowany
jest zgaśnięciem kontrolki.
Świeci w sposób ciągły, czemu towarzyszy sygnał dźwiękowy i wyświetlanie komunikatu
ostrzegającego o zbyt niskim poziomie dodatku do
filtra cząstek stałych.
Wykryto niski poziom dodatku w zbiorniku.
Niezwłocznie uzupełnić dodatek, wykonując
czynność (3).
Wspomaganie kierownicyŚwieci w sposób ciągły. Usterka wspomagania układu kierowniczego.
Jedź ostrożnie z umiarkowaną prędkością,
następnie wykonaj (3).
Tylne światło przeciwmgłoweŚwieci w sposób ciągły. Światło jest włączone.
Stopa na pedale hamulcaŚwieci w sposób ciągły.Brak lub zbyt słaby nacisk na pedał hamulca.
W pojeździe z automatyczną skrzynią biegów lub
z wybierakiem trybu jazdy odblokowanie skrzyni
biegów i wyłączenie trybu N wymaga czasami
wciśnięcia pedału hamulca.
Stopa na pedale sprzęgłaŚwieci w sposób ciągły. Stop & Start: żądanie włączenia trybu
START zostało odrzucone, ponieważ pedał sprzęgła
nie został wciśnięty do oporu.
Wcisnąć pedał sprzęgła do oporu.
Kontrolki w kolorze zielonym
Automatyczna praca wycieraczek
Świeci w sposób ciągły. Funkcja automatycznej pracy wycieraczek
przedniej szyby jest włączona.
Automatyczne przełączanie świateł
drogowych/mijania
Świeci w sposób ciągły. Funkcja została włączona w menu
konfiguracji samochodu.
Przełącznik świateł jest ustawiony w pozycji „AUTO”.
Więcej informacji zawiera rozdział Oświetlenie i
widoczność
Stop & StartŚwieci w sposób ciągły. Układ Stop & Start przełącza silnik w tryb
STOP po zatrzymaniu pojazdu.
Miga chwilowo. Tryb STOP jest chwilowo niedostępny lub
automatycznie włącza się tryb START.
Więcej informacji zawiera rozdział Jazda.

17
Przyrządy pokładowe

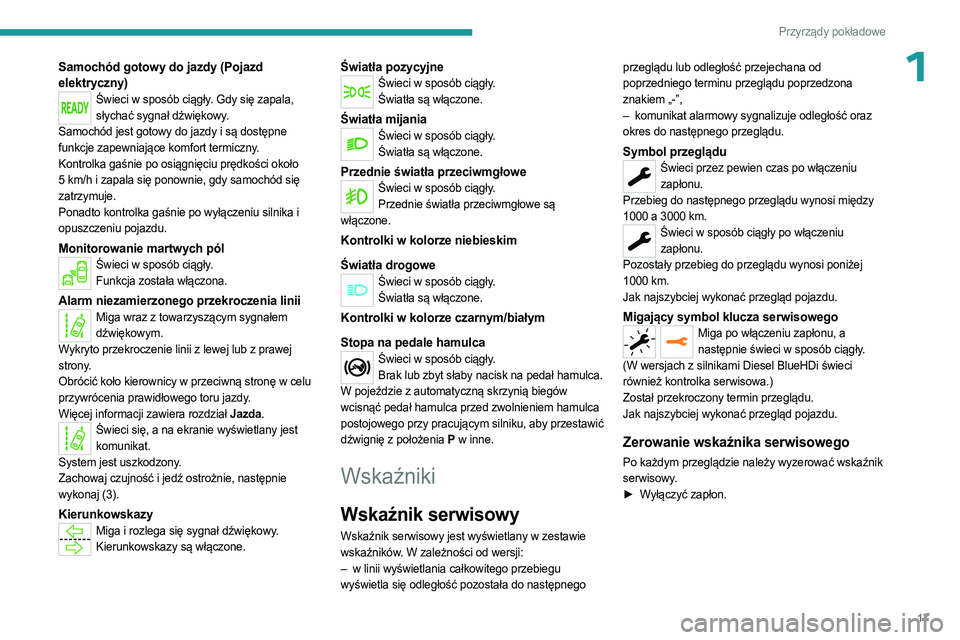

1Samochód gotowy do jazdy (Pojazd
elektryczny)
Świeci w sposób ciągły. Gdy się zapala, słychać sygnał dźwiękowy.
Samochód jest gotowy do jazdy i są dostępne
funkcje zapewniające komfort termiczny.
Kontrolka gaśnie po osiągnięciu prędkości około
5

km/h i zapala się ponownie, gdy samochód się
zatrzymuje.
Ponadto kontrolka gaśnie po wyłączeniu silnika i
opuszczeniu pojazdu.
Monitorowanie martwych pólŚwieci w sposób ciągły. Funkcja została włączona.
Alarm niezamierzonego przekroczenia liniiMiga wraz z towarzyszącym sygnałem dźwiękowym.
Wykryto przekroczenie linii z lewej lub z prawej
strony.
Obrócić koło kierownicy w przeciwną stronę w celu
przywrócenia prawidłowego toru jazdy.
Więcej informacji zawiera rozdział Jazda.
Świeci się, a na ekranie wyświetlany jest komunikat.
System jest uszkodzony.
Zachowaj czujność i jedź ostrożnie, następnie
wykonaj (3).
KierunkowskazyMiga i rozlega się sygnał dźwiękowy. Kierunkowskazy są włączone.
Światła pozycyjneŚwieci w sposób ciągły.Światła są włączone.
Światła mijaniaŚwieci w sposób ciągły.Światła są włączone.
Przednie światła przeciwmgłoweŚwieci w sposób ciągły.Przednie światła przeciwmgłowe są
włączone.
Kontrolki w kolorze niebieskim
Światła drogowe
Świeci w sposób ciągły. Światła są włączone.
Kontrolki w kolorze czarnym/białym
Stopa na pedale hamulca
Świeci w sposób ciągły.Brak lub zbyt słaby nacisk na pedał hamulca.
W pojeździe z automatyczną skrzynią biegów
wcisnąć pedał hamulca przed zwolnieniem hamulca
postojowego przy pracującym silniku, aby przestawić
dźwignię z położenia P w inne.
Wskaźniki
Wskaźnik serwisowy
Wskaźnik serwisowy jest wyświetlany w zestawie
wskaźników. W zależności od wersji:
–

w linii wyświetlania całkowitego przebiegu

wyświetla się odległość pozostała do następnego przeglądu lub odległość przejechana od
poprzedniego terminu przeglądu poprzedzona
znakiem „-”,
–

komunikat alarmowy sygnalizuje odległość oraz

okres do następnego przeglądu.
Symbol przegląduŚwieci przez pewien czas po włączeniu zapłonu.
Przebieg do następnego przeglądu wynosi między
1000 a 3000 km.
Świeci w sposób ciągły po włączeniu zapłonu.
Pozostały przebieg do przeglądu wynosi poniżej
1000 km.
Jak najszybciej wykonać przegląd pojazdu.
Migający symbol klucza serwisowegoMiga po włączeniu zapłonu, a następnie świeci w sposób ciągły.
(W wersjach z silnikami Diesel BlueHDi świeci
również kontrolka serwisowa.)
Został przekroczony termin przeglądu.
Jak najszybciej wykonać przegląd pojazdu.
Zerowanie wskaźnika serwisowego
Po każdym przeglądzie należy wyzerować wskaźnik
serwisowy.
►

W
yłączyć zapłon.

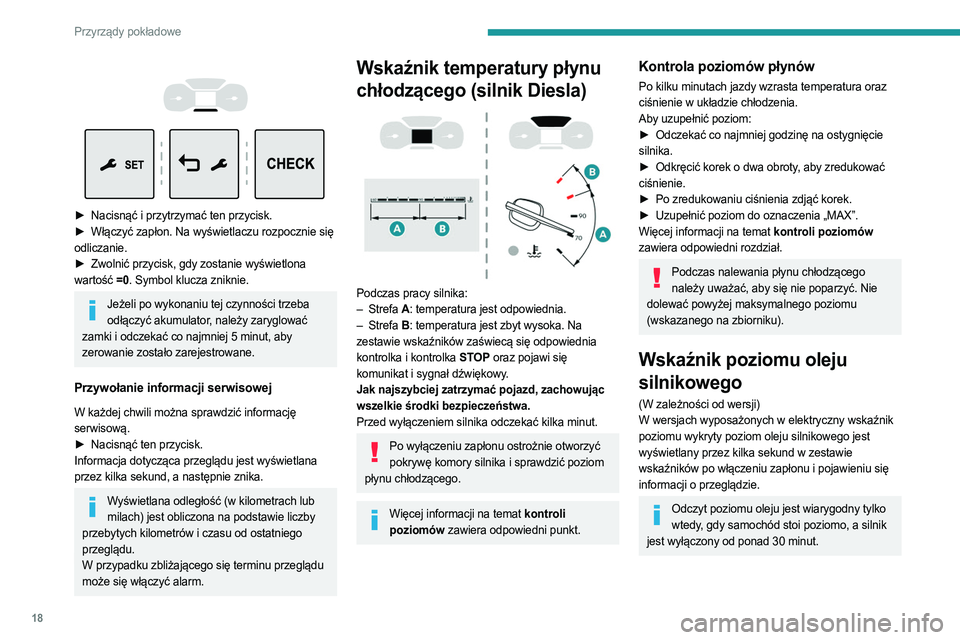

18
Przyrządy pokładowe




► Nacisnąć i przytrzymać ten przycisk.
► Włączyć zapłon. Na wyświetlaczu rozpocznie się
odliczanie.
►

Zwolnić przycisk, gdy zostanie wyświetlona

wartość =0. Symbol klucza zniknie.
Jeżeli po wykonaniu tej czynności trzeba odłączyć akumulator, należy zaryglować
zamki i odczekać co najmniej 5
minut, aby
zerowanie zostało zarejestrowane.
Przywołanie informacji serwisowej
W każdej chwili można sprawdzić informację
serwisową.
►

Nacisnąć ten przycisk.
Informacja dotycząca przeglądu jest wyświetlana


przez kilka sekund, a następnie znika.
Wyświetlana odległość (w kilometrach lub milach) jest obliczona na podstawie liczby
przebytych kilometrów i czasu od ostatniego
przeglądu.
W przypadku zbliżającego się terminu przeglądu
może się włączyć alarm.
Wskaźnik temperatury płynu
chłodzącego (silnik Diesla)


Podczas pracy silnika:
– Strefa A: temperatura jest odpowiednia.
–

Strefa
B: temperatura jest zbyt wysoka. Na
zestawie wskaźników zaświecą się odpowiednia
kontrolka i kontrolka STOP oraz pojawi się
komunikat i sygnał dźwiękowy.
Jak najszybciej zatrzymać pojazd, zachowując
wszelkie środki bezpieczeństwa.
Przed wyłączeniem silnika odczekać kilka minut.
Po wyłączeniu zapłonu ostrożnie otworzyć pokrywę komory silnika i sprawdzić poziom
płynu chłodzącego.
Więcej informacji na temat kontroli poziomów zawiera odpowiedni punkt.
Kontrola poziomów płynów
Po kilku minutach jazdy wzrasta temperatura oraz
ciśnienie w układzie chłodzenia.
Aby uzupełnić poziom:
►

Odczekać co najmniej godzinę na ostygnięcie

silnika.
►

Odkręcić korek o dwa obroty
, aby zredukować
ciśnienie.
►

Po zredukowaniu ciśnienia zdjąć korek.
►


Uzupełnić poziom do oznaczenia „MAX”.
Więcej informacji na temat

kontroli poziomów
zawiera odpowiedni rozdział.
Podczas nalewania płynu chłodzącego należy uważać, aby się nie poparzyć. Nie
dolewać powyżej maksymalnego poziomu
(wskazanego na zbiorniku).
Wskaźnik poziomu oleju
silnikowego
(W zależności od wersji)
W wersjach wyposażonych w elektryczny wskaźnik
poziomu wykryty poziom oleju silnikowego jest
wyświetlany przez kilka sekund w zestawie
wskaźników po włączeniu zapłonu i pojawieniu się
informacji o przeglądzie.
Odczyt poziomu oleju jest wiarygodny tylko wtedy, gdy samochód stoi poziomo, a silnik
jest wyłączony od ponad 30
minut.
