219
Porucha na cestě

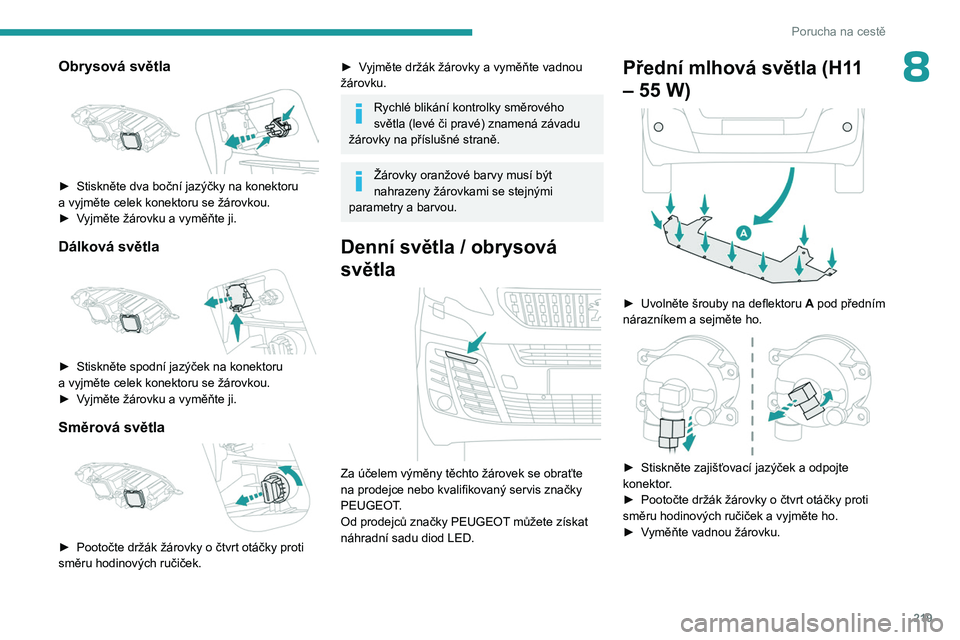

8Obrysová světla

► Stiskněte dva boční jazýčky na konektoru
a vyjměte celek konektoru se žárovkou.
►

V
yjměte žárovku a vyměňte ji.
Dálková světla

► Stiskněte spodní jazýček na konektoru
a vyjměte celek konektoru se žárovkou.
►

V
yjměte žárovku a vyměňte ji.
Směrová světla

► Pootočte držák žárovky o čtvrt otáčky proti
směru hodinových ručiček.
► Vyjměte držák žárovky a vyměňte vadnou
žárovku.
Rychlé blikání kontrolky směrového
světla (levé či pravé) znamená závadu
žárovky na příslušné straně.
Žárovky oranžové barvy musí být
nahrazeny žárovkami se stejnými
parametry a
barvou.
Denní světla / obrysová
světla


Za účelem výměny těchto žárovek se obraťte
na prodejce nebo kvalifikovaný servis značky
PEUGEOT.
Od prodejců značky PEUGEOT můžete získat
náhradní sadu diod LED.
Přední mlhová světla (H11
– 55 W)


► Uvolněte šrouby na deflektoru A pod předním
nárazníkem a sejměte ho.


► Stiskněte zajišťovací jazýček a odpojte
konektor.
►

Pootočte držák žárovky o
čtvrt otáčky proti
směru hodinových ručiček a
vyjměte ho.
►

V
yměňte vadnou žárovku.

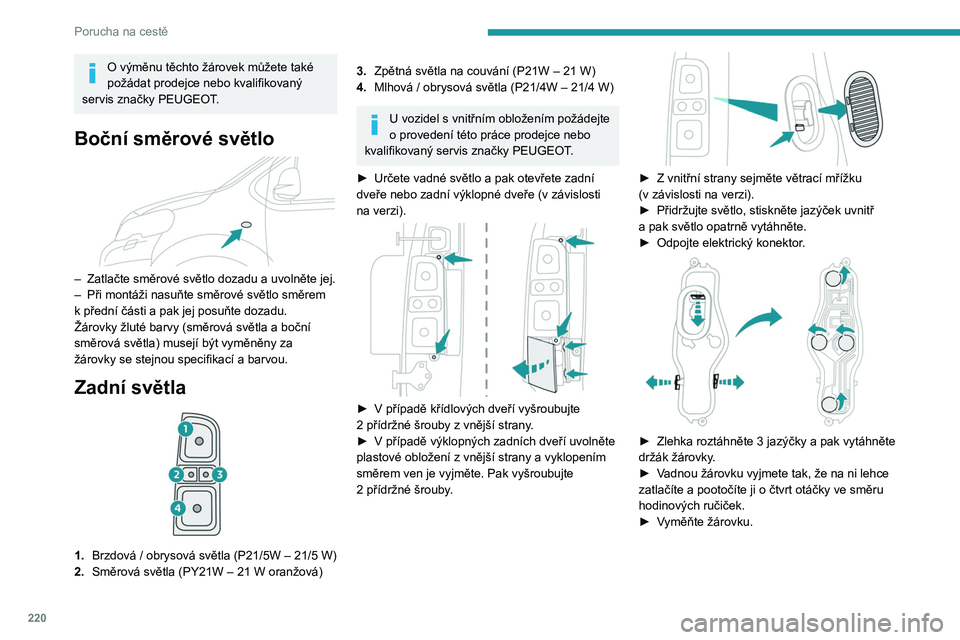

220
Porucha na cestě
O výměnu těchto žárovek můžete také
požádat prodejce nebo kvalifikovaný
servis značky PEUGEOT
.
Boční směrové světlo

– Zatlačte směrové světlo dozadu a uvolněte jej.
– Při montáži nasuňte směrové světlo směrem
k
přední části a pak jej posuňte dozadu.
Žárovky žluté barvy (směrová světla a boční
směrová světla) musejí být vyměněny za
žárovky se stejnou specifikací a barvou.
Zadní světla

1. Brzdová / obrysová světla (P21/5W – 21/5 W)
2. Směrová světla (PY21W – 21
W oranžová)
3.Zpětná světla na couvání (P21W – 21 W)
4. Mlhová / obrysová světla (P21/4W – 21/4
W)
U vozidel s vnitřním obložením požádejte
o provedení této práce prodejce nebo
kvalifikovaný servis značky PEUGEOT.
►

Určete vadné světlo a
pak otevřete zadní
dveře nebo zadní výklopné dveře (v
závislosti
na verzi).


► V případě křídlových dveří vyšroubujte
2 přídržné šrouby z vnější strany.
►

V
případě výklopných zadních dveří uvolněte
plastové obložení z
vnější strany a vyklopením
směrem ven je vyjměte. Pak vyšroubujte
2
přídržné šrouby.


► Z vnitřní strany sejměte větrací mřížku
(v závislosti na verzi).
►

Přidržujte světlo, stiskněte jazýček uvnitř
a

pak světlo opatrně vytáhněte.
►

Odpojte elektrický konektor
.


► Zlehka roztáhněte 3 jazýčky a pak vytáhněte
držák žárovky.
►

V
adnou žárovku vyjmete tak, že na ni lehce
zatlačíte a
pootočíte ji o čtvrt otáčky ve směru
hodinových ručiček.
►

V
yměňte žárovku.

221
Porucha na cestě

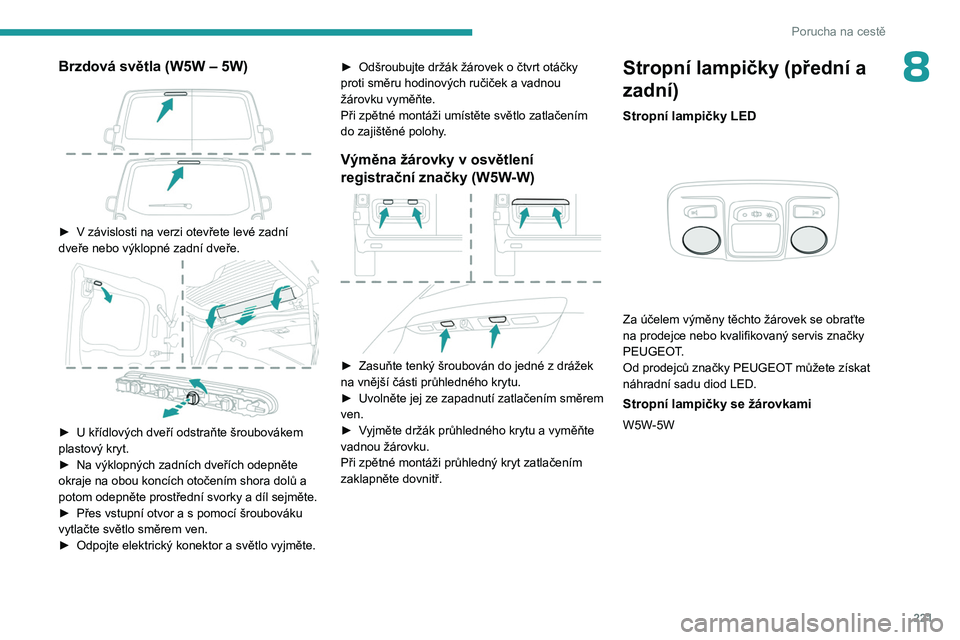

8Brzdová světla (W5W – 5W)

► V závislosti na verzi otevřete levé zadní
dveře nebo výklopné zadní dveře.


► U křídlových dveří odstraňte šroubovákem
plastový kryt.
►

Na výklopných zadních dveřích odepněte
okraje na obou koncích otočením shora dolů a
potom odepněte prostřední svorky a díl sejměte.
►


Přes vstupní otvor a s pomocí šroubováku
vytlačte světlo směrem ven.
►


Odpojte elektrický konektor a
světlo vyjměte.►

Odšroubujte držák žárovek o
čtvrt otáčky
proti směru hodinových ručiček a vadnou
žárovku vyměňte.
Při zpětné montáži umístěte světlo zatlačením
do zajištěné polohy.
Výměna žárovky v osvětlení
registrační značky (W5W-W)


► Zasuňte tenký šroubován do jedné z drážek
na vnější části průhledného krytu.
►

Uvolněte jej ze zapadnutí zatlačením směrem
ven.
►


V
yjměte držák průhledného krytu a vyměňte
vadnou žárovku.
Při zpětné montáži průhledný kryt zatlačením
zaklapněte dovnitř.
Stropní lampičky (přední a
zadní)
Stropní lampičky LED

Za účelem výměny těchto žárovek se obraťte
na prodejce nebo kvalifikovaný servis značky
PEUGEOT.
Od prodejců značky PEUGEOT můžete získat
náhradní sadu diod LED.
Stropní lampičky se žárovkami
W5W-5W

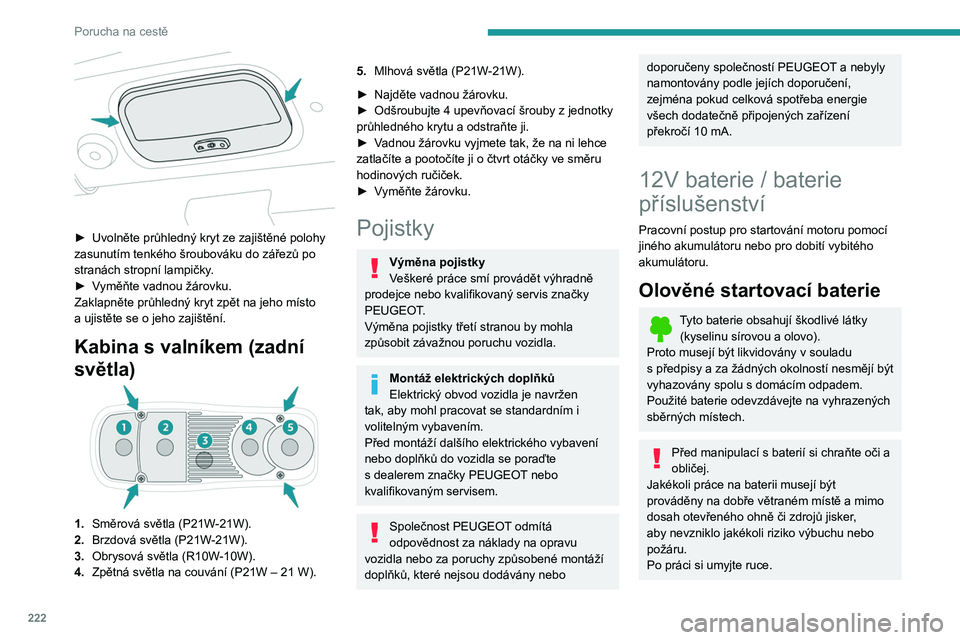

222
Porucha na cestě

► Uvolněte průhledný kryt ze zajištěné polohy
zasunutím tenkého šroubováku do zářezů po
stranách stropní lampičky
.
►

V
yměňte vadnou žárovku.
Zaklapněte průhledný kryt zpět na jeho místo
a
ujistěte se o jeho zajištění.
Kabina s valníkem (zadní
světla)
1. Směrová světla (P21W-21W).
2. Brzdová světla (P21W-21W).
3. Obrysová světla (R10W-10W).
4. Zpětná světla na couvání (P21W – 21
W).
5.Mlhová světla (P21W-21W).
►
Najděte vadnou žárovku.
►


Odšroubujte 4 upevňovací šrouby z jednotky
průhledného krytu a odstraňte ji.
►


V
adnou žárovku vyjmete tak, že na ni lehce
zatlačíte a
pootočíte ji o čtvrt otáčky ve směru
hodinových ručiček.
►

V
yměňte žárovku.
Pojistky
Výměna pojistky
Veškeré práce smí provádět výhradně
prodejce nebo kvalifikovaný servis značky
PEUGEOT.
Výměna pojistky třetí stranou by mohla
způsobit závažnou poruchu vozidla.
Montáž elektrických doplňků
Elektrický obvod vozidla je navržen
tak, aby mohl pracovat se standardním i
volitelným vybavením.
Před montáží dalšího elektrického vybavení
nebo doplňků do vozidla se poraďte
s

dealerem značky PEUGEOT nebo
kvalifikovaným servisem.
Společnost PEUGEOT odmítá
odpovědnost za náklady na opravu
vozidla nebo za poruchy způsobené montáží
doplňků, které nejsou dodávány nebo
doporučeny společností PEUGEOT a nebyly
namontovány podle jejích doporučení,
zejména pokud celková spotřeba energie
všech dodatečně připojených zařízení
překročí 10
mA.
12V baterie / baterie
příslušenství
Pracovní postup pro startování motoru pomocí
jiného akumulátoru nebo pro dobití vybitého
akumulátoru.
Olověné startovací baterie
Tyto baterie obsahují škodlivé látky (kyselinu sírovou a olovo).
Proto musejí být likvidovány v
souladu
s

předpisy a za žádných okolností nesmějí být
vyhazovány spolu s
domácím odpadem.
Použité baterie odevzdávejte na vyhrazených
sběrných místech.
Před manipulací s baterií si chraňte oči a
obličej.
Jakékoli práce na baterii musejí být
prováděny na dobře větraném místě a mimo
dosah otevřeného ohně či zdrojů jisker
,
aby nevzniklo jakékoli riziko výbuchu nebo
požáru.
Po práci si umyjte ruce.

223
Porucha na cestě

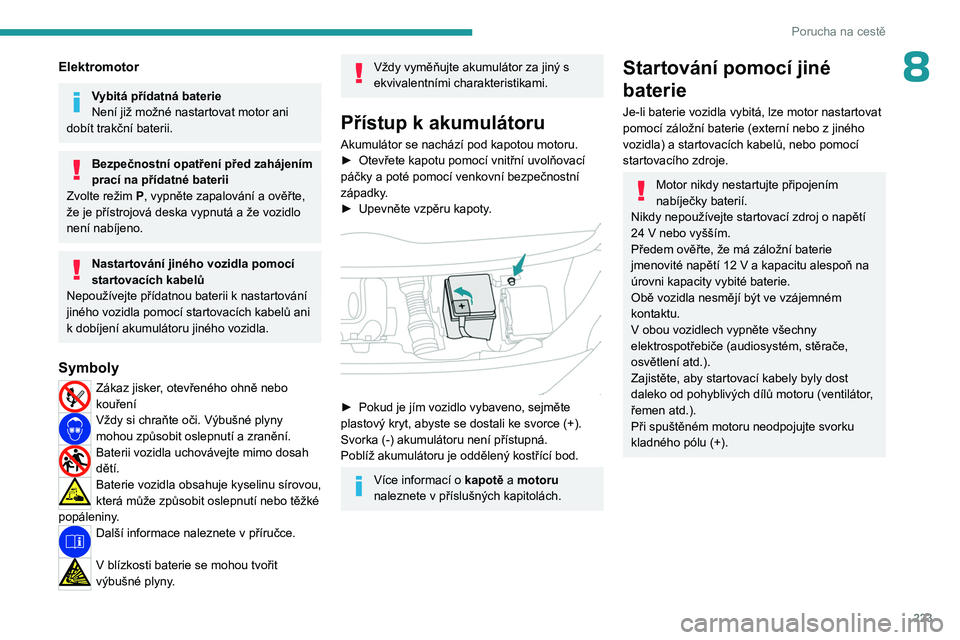

8Elektromotor
Vybitá přídatná baterie
Není již možné nastartovat motor ani
dobít trakční baterii.
Bezpečnostní opatření před zahájením
prací na přídatné baterii
Zvolte režim P, vypněte zapalování a ověřte,
že je přístrojová deska vypnutá a že vozidlo
není nabíjeno.
Nastartování jiného vozidla pomocí
startovacích kabelů
Nepoužívejte přídatnou baterii k nastartování
jiného vozidla pomocí startovacích kabelů ani
k dobíjení akumulátoru jiného vozidla.
Symboly
Zákaz jisker, otevřeného ohně nebo
kouření
Vždy si chraňte oči. Výbušné plyny
mohou způsobit oslepnutí a zranění.
Baterii vozidla uchovávejte mimo dosah
dětí.
Baterie vozidla obsahuje kyselinu sírovou,
která může způsobit oslepnutí nebo těžké
popáleniny.
Další informace naleznete v příručce.
V blízkosti baterie se mohou tvořit
výbušné plyny .
Vždy vyměňujte akumulátor za jiný s
ekvivalentními charakteristikami.
Přístup k akumulátoru
Akumulátor se nachází pod kapotou motoru.
► Otevřete kapotu pomocí vnitřní uvolňovací
páčky a poté pomocí venkovní bezpečnostní
západky
.
►

Upevněte vzpěru kapoty
.


► Pokud je jím vozidlo vybaveno, sejměte
plastový kryt, abyste se dostali ke svorce (+).
Svorka (-) akumulátoru není přístupná.
Poblíž akumulátoru je oddělený kostřící bod.
Více informací o kapotě a motoru
naleznete v příslušných kapitolách.
Startování pomocí jiné
baterie
Je-li baterie vozidla vybitá, lze motor nastartovat
pomocí záložní baterie (externí nebo z jiného
vozidla) a startovacích kabelů, nebo pomocí
startovacího zdroje.
Motor nikdy nestartujte připojením
nabíječky baterií.
Nikdy nepoužívejte startovací zdroj o napětí
24

V nebo vyšším.
Předem ověřte, že má záložní baterie
jmenovité napětí 12
V a kapacitu alespoň na
úrovni kapacity vybité baterie.
Obě vozidla nesmějí být ve vzájemném
kontaktu.
V

obou vozidlech vypněte všechny
elektrospotřebiče (audiosystém, stěrače,
osvětlení atd.).
Zajistěte, aby startovací kabely byly dost
daleko od pohyblivých dílů motoru (ventilátor,
řemen atd.).
Při spuštěném motoru neodpojujte svorku
kladného pólu (+).

224
Porucha na cestě

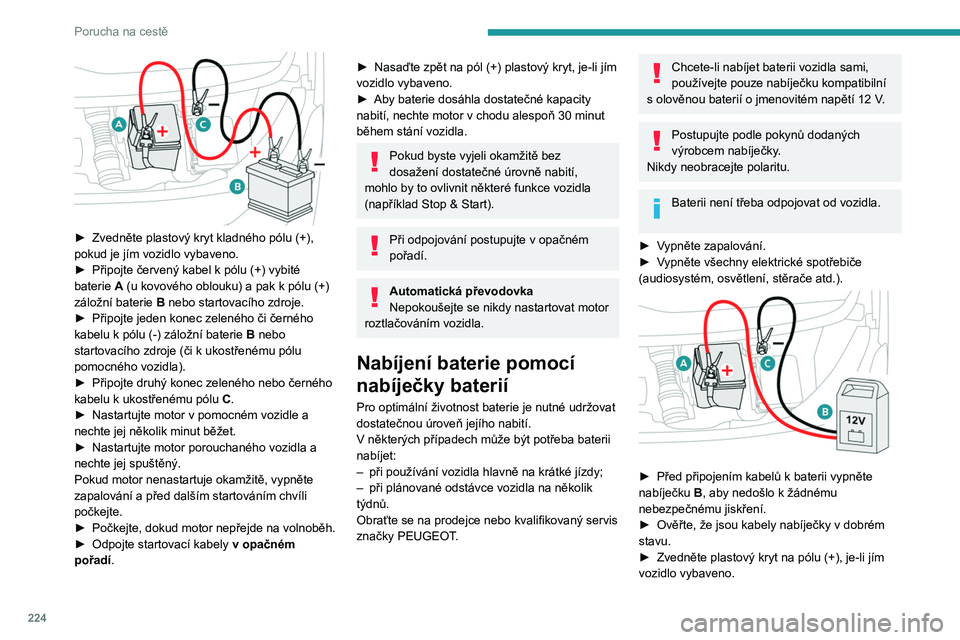

► Zvedněte plastový kryt kladného pólu (+),
pokud je jím vozidlo vybaveno.
►

Připojte červený kabel k
pólu (+) vybité
baterie A (u kovového oblouku) a pak k
pólu (+)
záložní baterie B nebo startovacího zdroje.
►

Připojte jeden konec zeleného či černého
kabelu k

pólu (-) záložní baterie B nebo
startovacího zdroje (či k
ukostřenému pólu
pomocného vozidla).
►

Připojte druhý konec zeleného nebo černého
kabelu k

ukostřenému pólu C.
►

Nastartujte motor v
pomocném vozidle a
nechte jej několik minut běžet.
►

Nastartujte motor porouchaného vozidla a
nechte jej spuštěný.
Pokud motor nenastartuje okamžitě, vypněte
zapalování a před dalším startováním chvíli
počkejte.
►


Počkejte, dokud motor nepřejde na volnoběh.
►


Odpojte startovací kabely
v opačném
pořadí.
► Nasaďte zpět na pól (+) plastový kryt, je-li jím
vozidlo vybaveno.
►

Aby baterie dosáhla dostatečné kapacity
nabití, nechte motor v

chodu alespoň 30 minut
během stání vozidla.
Pokud byste vyjeli okamžitě bez
dosažení dostatečné úrovně nabití,
mohlo by to ovlivnit některé funkce vozidla
(například Stop & Start).
Při odpojování postupujte v opačném
pořadí.
Automatická převodovka
Nepokoušejte se nikdy nastartovat motor
roztlačováním vozidla.
Nabíjení baterie pomocí
nabíječky baterií
Pro optimální životnost baterie je nutné udržovat
dostatečnou úroveň jejího nabití.
V
některých případech může být potřeba baterii
nabíjet:
–

při používání vozidla hlavně na krátké jízdy;
–


při plánované odstávce vozidla na několik
týdnů.
Obraťte se na prodejce nebo kvalifikovaný servis
značky PEUGEOT

.
Chcete-li nabíjet baterii vozidla sami,
používejte pouze nabíječku kompatibilní
s

olověnou baterií o jmenovitém napětí 12 V.
Postupujte podle pokynů dodaných
výrobcem nabíječky.
Nikdy neobracejte polaritu.
Baterii není třeba odpojovat od vozidla.
►

V

ypněte zapalování.
►

V

ypněte všechny elektrické spotřebiče
(audiosystém, osvětlení, stěrače atd.).


► Před připojením kabelů k baterii vypněte
nabíječku B, aby nedošlo k
žádnému
nebezpečnému jiskření.
►

Ověřte, že jsou kabely nabíječky v
dobrém
stavu.
►

Zvedněte plastový kryt na pólu (+), je-li jím
vozidlo vybaveno.

225
Porucha na cestě

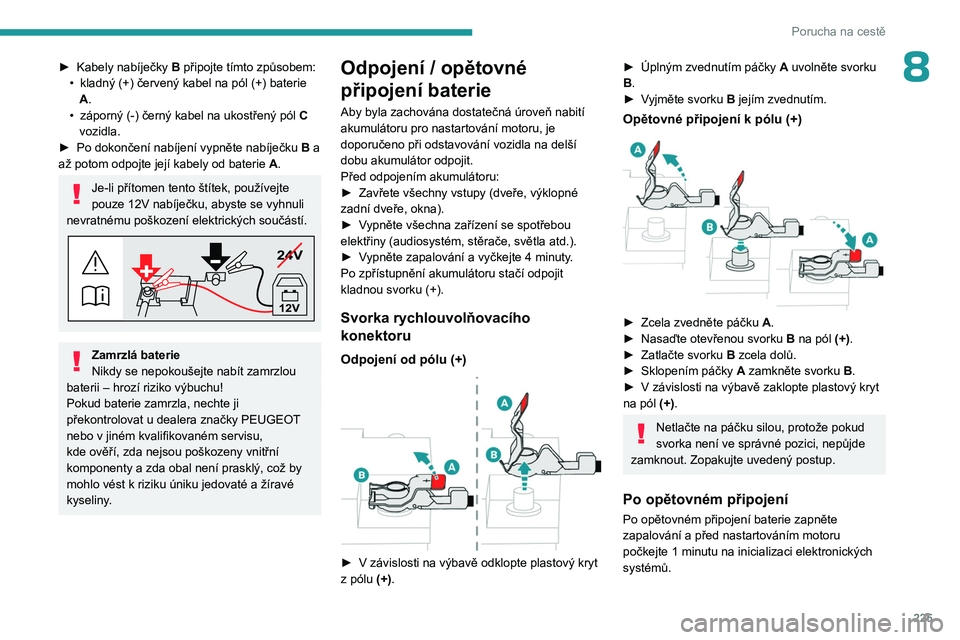

8► Kabely nabíječky B připojte tímto způsobem:
• kladný (+) červený kabel na pól (+) baterie
A
.
•

záporný (-) černý kabel na ukostřený pól C


vozidla.
►

Po dokončení nabíjení vypněte nabíječku B

a
až potom odpojte její kabely od baterie A.
Je-li přítomen tento štítek, používejte
pouze 12V nabíječku, abyste se vyhnuli
nevratnému poškození elektrických součástí.
24V
12V
Zamrzlá baterie
Nikdy se nepokoušejte nabít zamrzlou
baterii – hrozí riziko výbuchu!
Pokud baterie zamrzla, nechte ji
překontrolovat u dealera značky PEUGEOT
nebo v
jiném kvalifikovaném servisu,
kde ověří, zda nejsou poškozeny vnitřní
komponenty a zda obal není prasklý, což by
mohlo vést k
riziku úniku jedovaté a žíravé
kyseliny.
Odpojení / opětovné
připojení baterie
Aby byla zachována dostatečná úroveň nabití
akumulátoru pro nastartování motoru, je
doporučeno při odstavování vozidla na delší
dobu akumulátor odpojit.
Před odpojením akumulátoru:
►

Zavřete všechny vstupy (dveře, výklopné
zadní dveře, okna).
►


V
ypněte všechna zařízení se spotřebou
elektřiny (audiosystém, stěrače, světla atd.).
►

V
ypněte zapalování a vyčkejte 4 minuty.
Po zpřístupnění akumulátoru stačí odpojit
kladnou svorku (+).
Svorka rychlouvolňovacího
konektoru
Odpojení od pólu (+)

► V závislosti na výbavě odklopte plastový kryt
z pólu (+).
► Úplným zvednutím páčky A uvolněte svorku
B.
►

V
yjměte svorku B jejím zvednutím.
Opětovné připojení k pólu (+)

► Zcela zvedněte páčku A .
► Nasaďte otevřenou svorku B
na pól (+).
►

Zatlačte svorku
B zcela dolů.
►

Sklopením páčky A

zamkněte svorku B.
►

V
závislosti na výbavě zaklopte plastový kryt
na pól (+).
Netlačte na páčku silou, protože pokud
svorka není ve správné pozici, nepůjde
zamknout. Zopakujte uvedený postup.
Po opětovném připojení
Po opětovném připojení baterie zapněte
zapalování a před nastartováním motoru
počkejte 1
minutu na inicializaci elektronických
systémů.

226

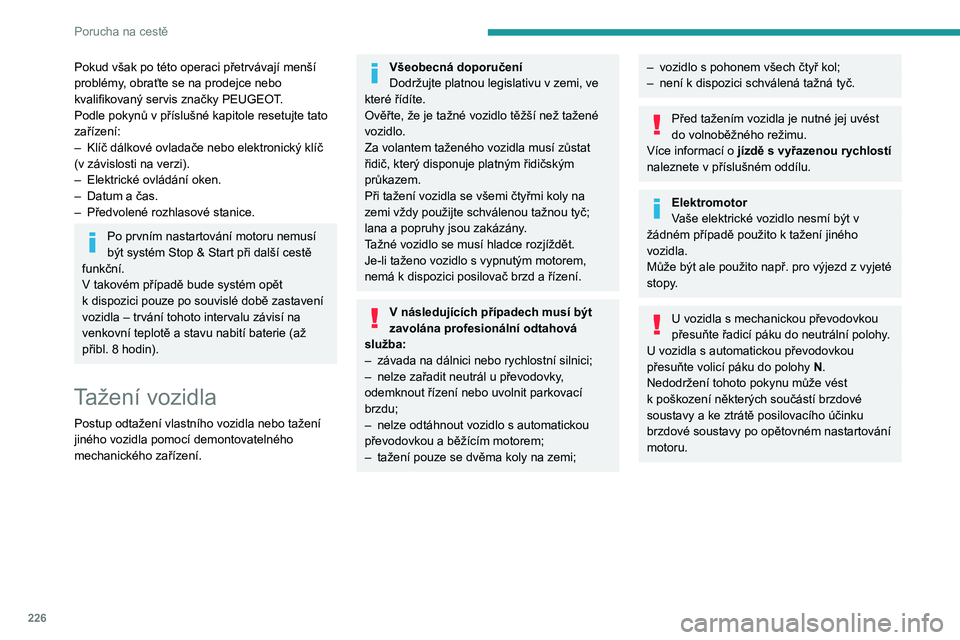

Porucha na cestě
Pokud však po této operaci přetrvávají menší
problémy, obraťte se na prodejce nebo
kvalifikovaný servis značky PEUGEOT.
Podle pokynů v příslušné kapitole resetujte tato
zařízení:
–
Klíč dálkové ovladače nebo elektronický klíč
(v

závislosti na verzi).
–

Elektrické ovládání oken.
–


Datum a čas.
–


Předvolené rozhlasové stanice.
Po prvním nastartování motoru nemusí
být systém Stop & Start při další cestě
funkční.
V

takovém případě bude systém opět
k

dispozici pouze po souvislé době zastavení
vozidla – trvání tohoto intervalu závisí na
venkovní teplotě a stavu nabití baterie (až
přibl. 8
hodin).
Tažení vozidla
Postup odtažení vlastního vozidla nebo tažení
jiného vozidla pomocí demontovatelného
mechanického zařízení.
Všeobecná doporučení
Dodržujte platnou legislativu v zemi, ve
které řídíte.
Ověřte, že je tažné vozidlo těžší než tažené
vozidlo.
Za volantem taženého vozidla musí zůstat
řidič, který disponuje platným řidičským
průkazem.
Při tažení vozidla se všemi čtyřmi koly na
zemi vždy použijte schválenou tažnou tyč;
lana a popruhy jsou zakázány.
Tažné vozidlo se musí hladce rozjíždět.
Je-li taženo vozidlo s
vypnutým motorem,
nemá k
dispozici posilovač brzd a řízení.
V následujících případech musí být
zavolána profesionální odtahová
služba:
–

závada na dálnici nebo rychlostní silnici;
–


nelze zařadit neutrál u převodovky
,
odemknout řízení nebo uvolnit parkovací
brzdu;
–

nelze odtáhnout vozidlo s
automatickou
převodovkou a běžícím motorem;
–

tažení pouze se dvěma koly na zemi;
– vozidlo s pohonem všech čtyř kol;
– není k dispozici schválená tažná tyč.
Před tažením vozidla je nutné jej uvést
do volnoběžného režimu.
Více informací o jízdě s vyřazenou rychlostí
naleznete v
příslušném oddílu.
Elektromotor
Vaše elektrické vozidlo nesmí být v
žádném případě použito k tažení jiného
vozidla.
Může být ale použito např. pro výjezd z
vyjeté
stopy.
U vozidla s mechanickou převodovkou
přesuňte řadicí páku do neutrální polohy.
U vozidla s automatickou převodovkou
přesuňte volicí páku do polohy N.
Nedodržení tohoto pokynu může vést
k

poškození některých součástí brzdové
soustavy a ke ztrátě posilovacího účinku
brzdové soustavy po opětovném nastartování
motoru.

227

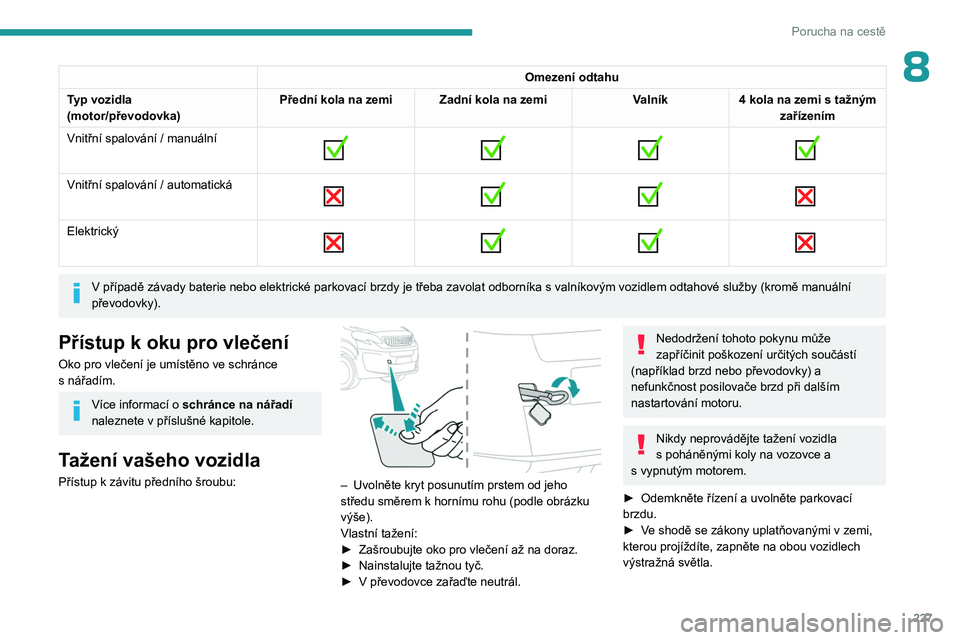

Porucha na cestě
8Omezení odtahu
Typ vozidla
(motor/převodovka) Přední kola na zemi
Zadní kola na zemi Valník4 kola na zemi s
tažným
zařízením
Vnitřní spalování / manuální


Vnitřní spalování / automatická

Elektrický

V případě závady baterie nebo elektrické parkovací brzdy je třeba zavola
t odborníka s valníkovým vozidlem odtahové služby (kromě manuální
převodovky).
Přístup k oku pro vlečení
Oko pro vlečení je umístěno ve schránce
s nářadím.
Více informací o schránce na nářadí
naleznete v příslušné kapitole.
Tažení vašeho vozidla
Přístup k závitu předního šroubu:

– Uvolněte kryt posunutím prstem od jeho
středu směrem k hornímu rohu (podle obrázku
výše).
Vlastní tažení:
►

Zašroubujte oko pro vlečení až na doraz.
►


Nainstalujte tažnou tyč.
►


V
převodovce zařaďte neutrál.
Nedodržení tohoto pokynu může
zapříčinit poškození určitých součástí
(například brzd nebo převodovky) a
nefunkčnost posilovače brzd při dalším
nastartování motoru.
Nikdy neprovádějte tažení vozidla
s poháněnými koly na vozovce a
s

vypnutým motorem.
►

Odemkněte řízení a
uvolněte parkovací
brzdu.
►

V

e shodě se zákony uplatňovanými v zemi,
kterou projíždíte, zapněte na obou vozidlech
výstražná světla.

228

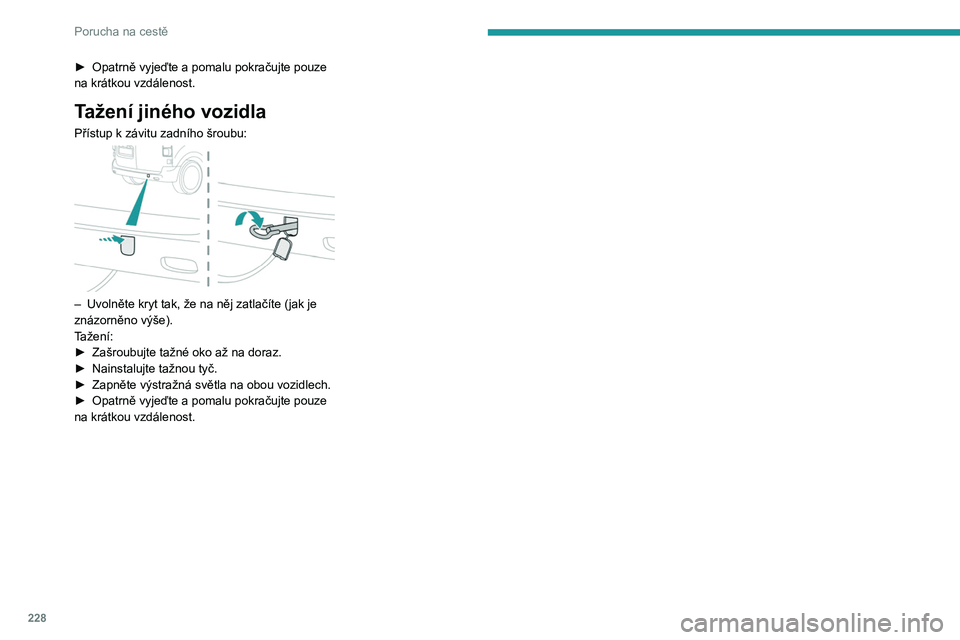

Porucha na cestě
► Opatrně vyjeďte a pomalu pokračujte pouze
na krátkou vzdálenost.
Tažení jiného vozidla
Přístup k závitu zadního šroubu:

– Uvolněte kryt tak, že na něj zatlačíte (jak je
znázorněno výše).
T
ažení:
►

Zašroubujte tažné oko až na doraz.
►


Nainstalujte tažnou tyč.
►


Zapněte výstražná světla na obou vozidlech.
►


Opatrně vyjeďte a pomalu pokračujte pouze
na krátkou vzdálenost.
