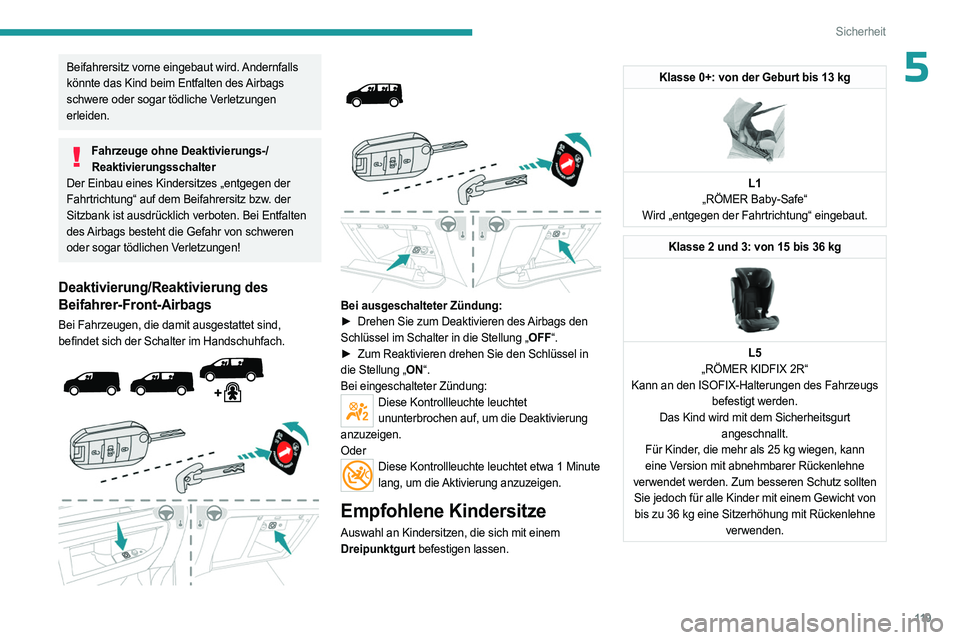

Sicherheit
5Beifahrersitz vorne eingebaut wird. Andernfalls
könnte das Kind beim Entfalten des Airbags
schwere oder sogar tödliche Verletzungen
erleiden.
Fahrzeuge ohne Deaktivierungs-/Reaktivierungsschalter
Der Einbau eines Kindersitzes „entgegen der
Fahrtrichtung“ auf dem Beifahrersitz bzw. der
Sitzbank ist ausdrücklich verboten. Bei Entfalten
des Airbags
besteht die Gefahr von schweren
oder sogar tödlichen Verletzungen!
Deaktivierung/Reaktivierung des
Beifahrer-Front-Airbags
Bei Fahrzeugen, die damit ausgestattet sind,
befindet sich der Schalter im Handschuhfach.







Bei ausgeschalteter Zündung:
► Drehen Sie zum Deaktivieren des Airbags den
Schlüssel im Schalter in die Stellung „OFF“.
►

Zum Reaktivieren drehen Sie den Schlüssel in

die Stellung „ON“.
Bei eingeschalteter Zündung:
Diese Kontrollleuchte leuchtet ununterbrochen auf, um die Deaktivierung
anzuzeigen.
Oder
Diese Kontrollleuchte leuchtet etwa 1 Minute lang, um die Aktivierung anzuzeigen.
Empfohlene Kindersitze
Auswahl an Kindersitzen, die sich mit einem
Dreipunktgurt befestigen lassen.
Klasse 0+: von der Geburt bis 13 kg

L1
„RÖMER Baby-Safe“
Wird „entgegen der Fahrtrichtung“ eingebaut.
Klasse 2 und 3: von 15 bis 36 kg

L5
„RÖMER KIDFIX 2R“
Kann an den ISOFIX-Halterungen des Fahrzeugs befestigt werden.
Das Kind wird mit dem Sicherheitsgurt angeschnallt.
Für Kinder, die mehr als 25 kg wiegen, kann eine Version mit abnehmbarer Rückenlehne
verwendet werden. Zum besseren Schutz sollten Sie jedoch für alle Kinder mit einem Gewicht von bis zu 36 kg eine Sitzerhöhung mit Rückenlehne verwenden.

120
Sicherheit

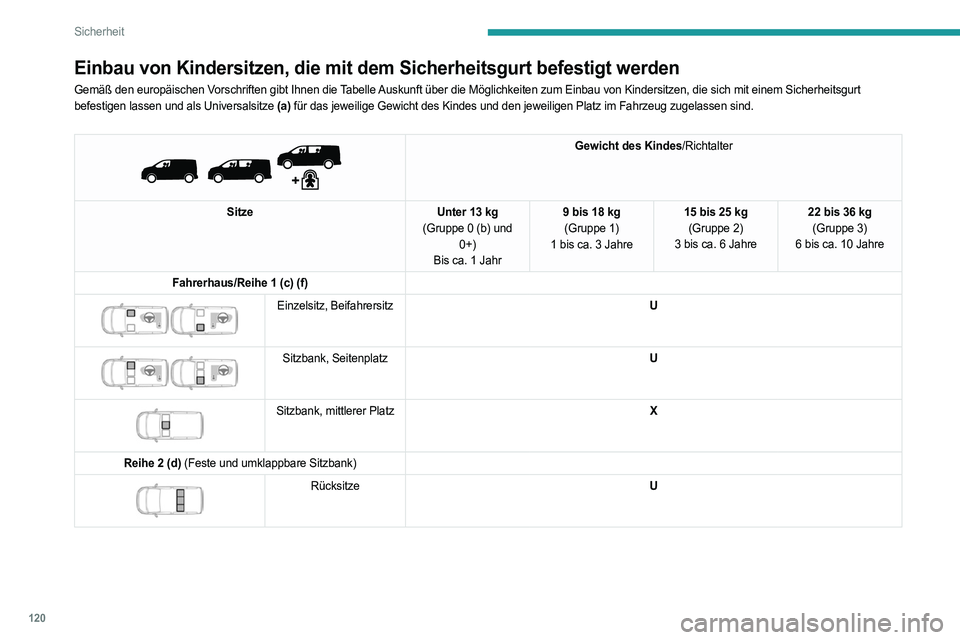

Einbau von Kindersitzen, die mit dem Sicherheitsgurt befestigt werden
Gemäß den europäischen Vorschriften gibt Ihnen die Tabelle Auskunft über die Möglichkeiten zum Einbau von Kindersitzen, die s\
ich mit einem Sicherheitsgurt
befestigen lassen und als Universalsitze (a) für das jeweilige Gewicht des Kindes und den jeweiligen Platz im Fah\
rzeug zugelassen sind.


Gewicht des Kindes/Richtalter
Sitze Unter 13 kg
(Gruppe 0 (b) und 0+)
Bis ca. 1 Jahr 9 bis 18 kg
(Gruppe 1)
1 bis ca. 3 Jahre 15 bis 25 kg
(Gruppe 2)
3 bis ca. 6 Jahre 22 bis 36 kg
(Gruppe 3)
6 bis ca. 10 Jahre
Fahrerhaus/Reihe 1 (c) (f)


Einzelsitz, Beifahrersitz U


Sitzbank, SeitenplatzU


Sitzbank, mittlerer Platz X
Reihe 2 (d) (Feste und umklappbare Sitzbank)


Rücksitze U

121
Sicherheit

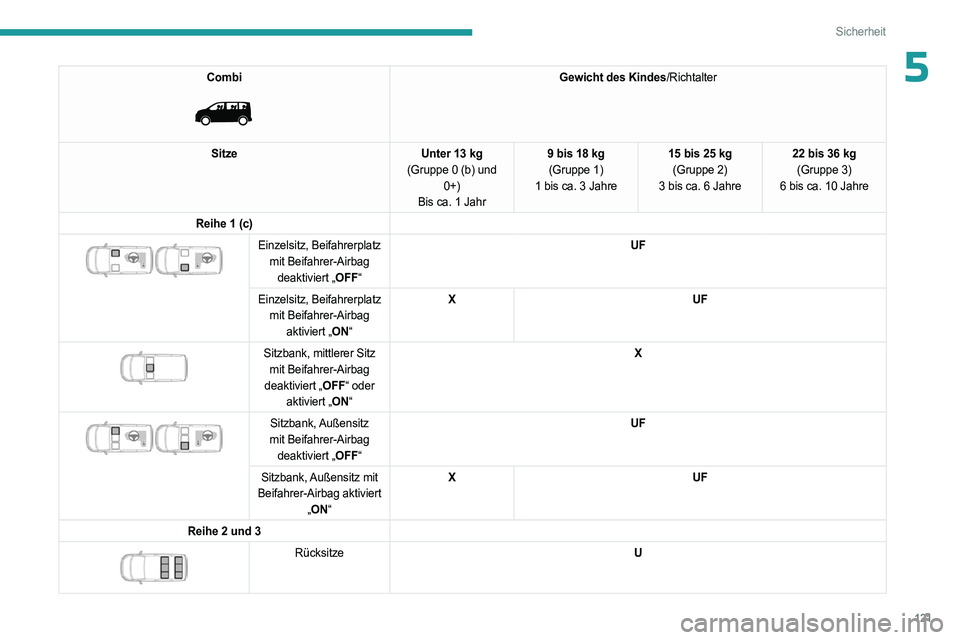

5Combi

Gewicht des Kindes/Richtalter
Sitze Unter 13 kg
(Gruppe 0 (b) und 0+)
Bis ca. 1 Jahr 9 bis 18 kg
(Gruppe 1)
1 bis ca. 3 Jahre 15 bis 25 kg
(Gruppe 2)
3 bis ca. 6 Jahre 22 bis 36 kg
(Gruppe 3)
6 bis ca. 10 Jahre
Reihe 1 (c)


Einzelsitz, Beifahrerplatz mit Beifahrer-Airbag deaktiviert „OFF“ UF
Einzelsitz, Beifahrerplatz mit Beifahrer-Airbag aktiviert „ON“ X
UF


Sitzbank, mittlerer Sitz
mit Beifahrer-Airbag
deaktiviert „OFF“ oder aktiviert „ON“ X


Sitzbank, Außensitz
mit Beifahrer-Airbag deaktiviert „OFF“ UF
Sitzbank, Außensitz mit
Beifahrer-Airbag aktiviert „ON“ X
UF
Reihe 2 und 3


Rücksitze U

122
Sicherheit

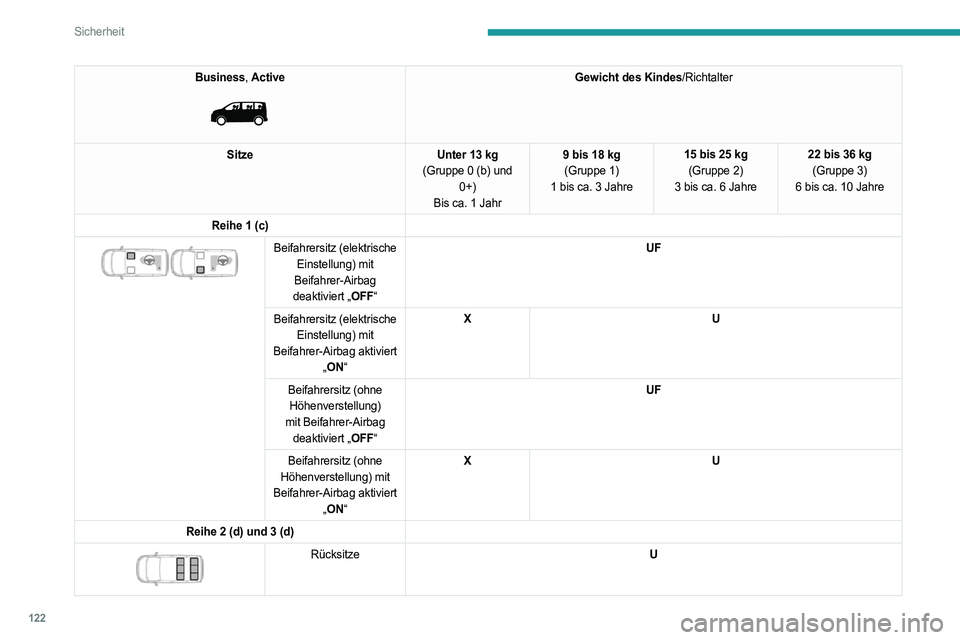

Business, Active

Gewicht des Kindes/Richtalter
Sitze Unter 13 kg
(Gruppe 0 (b) und 0+)
Bis ca. 1 Jahr 9 bis 18 kg
(Gruppe 1)
1 bis ca. 3 Jahre 15 bis 25 kg
(Gruppe 2)
3 bis ca. 6 Jahre 22 bis 36 kg
(Gruppe 3)
6 bis ca. 10 Jahre
Reihe 1 (c)


Beifahrersitz (elektrische Einstellung) mit
Beifahrer-Airbag
deaktiviert „OFF“ UF
Beifahrersitz (elektrische Einstellung) mit
Beifahrer-Airbag aktiviert „ON“ X
U
Beifahrersitz (ohne Höhenverstellung)
mit Beifahrer-Airbag deaktiviert „OFF“ UF
Beifahrersitz (ohne
Höhenverstellung) mit
Beifahrer-Airbag aktiviert „ON“ X
U
Reihe 2 (d) und 3 (d)


Rücksitze U

123
Sicherheit

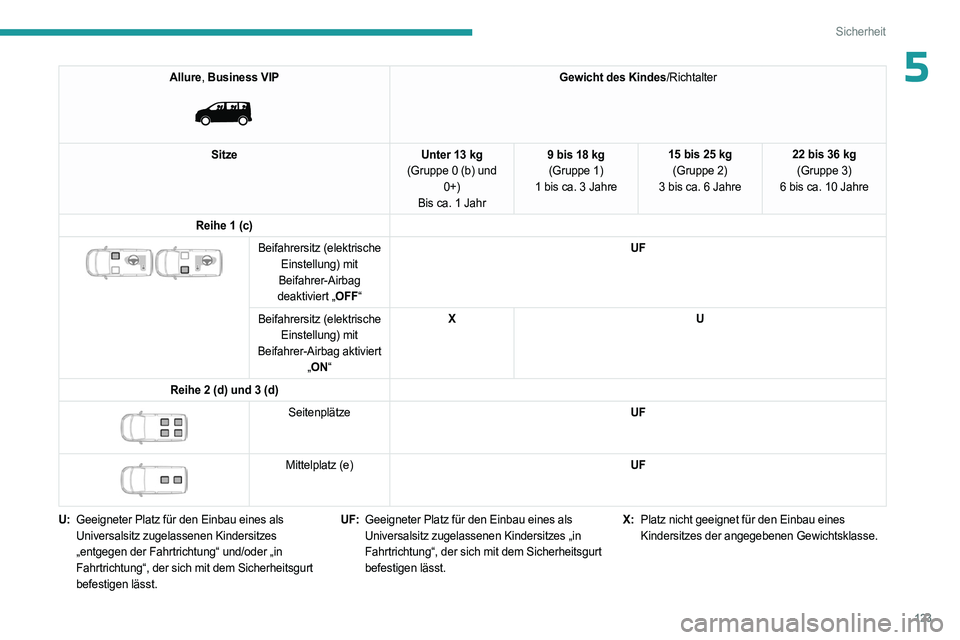

5Allure, Business VIP

Gewicht des Kindes/Richtalter
Sitze Unter 13 kg
(Gruppe 0 (b) und 0+)
Bis ca. 1 Jahr 9 bis 18 kg
(Gruppe 1)
1 bis ca. 3 Jahre 15 bis 25 kg
(Gruppe 2)
3 bis ca. 6 Jahre 22 bis 36 kg
(Gruppe 3)
6 bis ca. 10 Jahre
Reihe 1 (c)


Beifahrersitz (elektrische Einstellung) mit
Beifahrer-Airbag
deaktiviert „OFF“ UF
Beifahrersitz (elektrische Einstellung) mit
Beifahrer-Airbag aktiviert „ON“ X
U
Reihe 2 (d) und 3 (d)


Seitenplätze UF


Mittelplatz (e) UF
U: Geeigneter Platz für den Einbau eines als
Universalsitz zugelassenen Kindersitzes
„entgegen der Fahrtrichtung“ und/oder „in
Fahrtrichtung“, der sich mit dem Sicherheitsgurt
befestigen lässt. UF:
Geeigneter Platz für den Einbau eines als
Universalsitz zugelassenen Kindersitzes „in
Fahrtrichtung“, der sich mit dem Sicherheitsgurt
befestigen lässt. X:
Platz nicht geeignet für den Einbau eines
Kindersitzes der angegebenen Gewichtsklasse.

124
Sicherheit

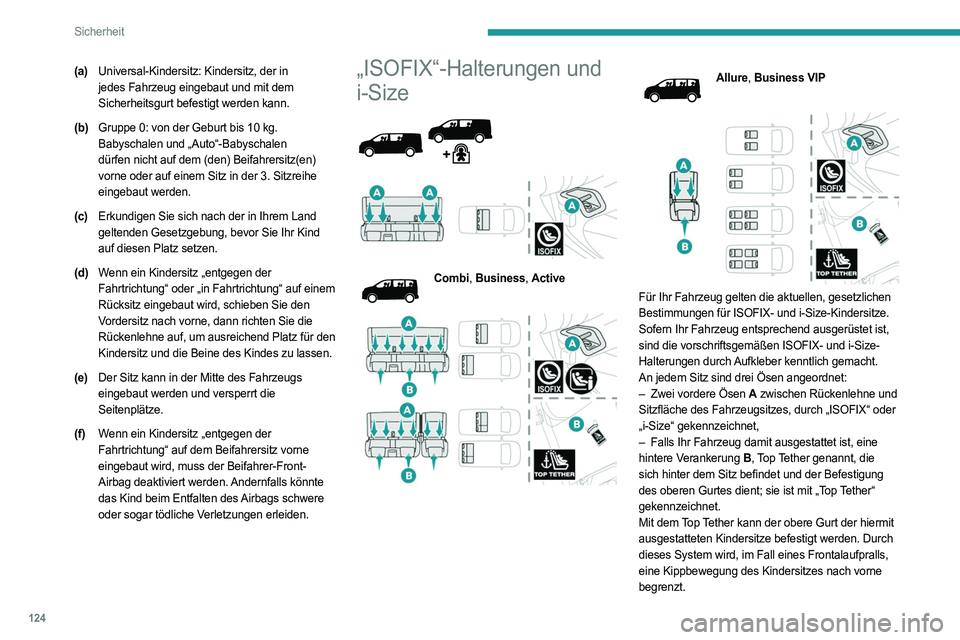

(a)Universal-Kindersitz: Kindersitz, der in
jedes Fahrzeug eingebaut und mit dem
Sicherheitsgurt befestigt werden kann.
(b) Gruppe 0: von der Geburt bis 10 kg.
Babyschalen und „Auto“-Babyschalen
dürfen nicht auf dem (den) Beifahrersitz(en)
vorne oder auf einem Sitz in der 3. Sitzreihe
eingebaut werden.
(c) Erkundigen Sie sich nach der in Ihrem Land
geltenden Gesetzgebung, bevor Sie Ihr Kind
auf diesen Platz setzen.
(d) Wenn ein Kindersitz „entgegen der
Fahrtrichtung“ oder „in Fahrtrichtung“ auf einem
Rücksitz eingebaut wird, schieben Sie den
Vordersitz nach vorne, dann richten Sie die
Rückenlehne auf, um ausreichend Platz für den
Kindersitz und die Beine des Kindes zu lassen.
(e) Der Sitz kann in der Mitte des Fahrzeugs
eingebaut werden und versperrt die
Seitenplätze.
(f) Wenn ein Kindersitz „entgegen der
Fahrtrichtung“ auf dem Beifahrersitz vorne
eingebaut wird, muss der Beifahrer-Front-
Airbag deaktiviert werden. Andernfalls könnte
das Kind beim Entfalten des Airbags schwere
oder sogar tödliche Verletzungen erleiden.„ISOFIX“-Halterungen und
i-Size




Combi, Business, Active


Allure, Business VIP


Für Ihr Fahrzeug gelten die aktuellen, gesetzlichen
Bestimmungen für ISOFIX- und i-Size-Kindersitze.
Sofern Ihr Fahrzeug entsprechend ausgerüstet ist,
sind die vorschriftsgemäßen ISOFIX- und i-Size-
Halterungen durch Aufkleber kenntlich gemacht.
An jedem Sitz sind drei Ösen angeordnet:
–

Zwei vordere Ösen
A zwischen Rückenlehne und
Sitzfläche des Fahrzeugsitzes, durch „ISOFIX“ oder
„i-Size“ gekennzeichnet,
–

Falls Ihr Fahrzeug damit ausgestattet ist, eine

hintere Verankerung B , Top Tether genannt, die
sich hinter dem Sitz befindet und der Befestigung
des oberen Gurtes dient; sie ist mit „Top Tether“
gekennzeichnet.
Mit dem Top Tether kann der obere Gurt der hiermit
ausgestatteten Kindersitze befestigt werden. Durch
dieses System wird, im Fall eines Frontalaufpralls,
eine Kippbewegung des Kindersitzes nach vorne
begrenzt.

125
Sicherheit

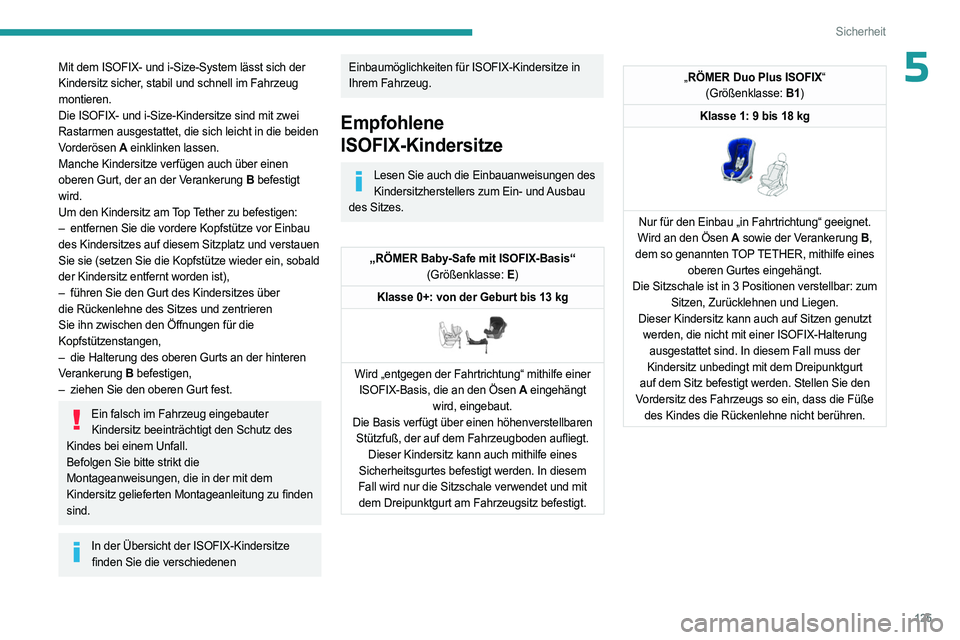

5Mit dem ISOFIX- und i-Size-System lässt sich der
Kindersitz sicher, stabil und schnell im Fahrzeug
montieren.
Die ISOFIX- und i-Size-Kindersitze sind mit zwei
Rastarmen ausgestattet, die sich leicht in die beiden
Vorderösen A einklinken lassen.
Manche Kindersitze verfügen auch über einen
oberen Gurt, der an der Verankerung B befestigt
wird.
Um den Kindersitz am Top Tether zu befestigen:
–

entfernen Sie die vordere Kopfstütze vor Einbau

des Kindersitzes auf diesem Sitzplatz und verstauen
Sie sie (setzen Sie die Kopfstütze wieder ein, sobald
der Kindersitz entfernt worden ist),
–

führen Sie den Gurt des Kindersitzes über

die Rückenlehne des Sitzes und zentrieren
Sie ihn zwischen den Öffnungen für die
Kopfstützenstangen,
–

die Halterung des oberen Gurts an der hinteren

Verankerung B befestigen,
–

ziehen Sie den oberen Gurt fest.
Ein falsch im Fahrzeug eingebauter Kindersitz beeinträchtigt den Schutz des
Kindes bei einem Unfall.
Befolgen Sie bitte strikt die
Montageanweisungen, die in der mit dem
Kindersitz gelieferten Montageanleitung zu finden
sind.
In der Übersicht der ISOFIX-Kindersitze finden Sie die verschiedenen
Einbaumöglichkeiten für ISOFIX-Kindersitze in
Ihrem Fahrzeug.
Empfohlene
ISOFIX-Kindersitze
Lesen Sie auch die Einbauanweisungen des Kindersitzherstellers zum Ein- und Ausbau
des Sitzes.
„RÖMER Baby-Safe mit ISOFIX-Basis“ (Größenklasse: E)
Klasse 0+: von der Geburt bis 13 kg


Wird „entgegen der Fahrtrichtung“ mithilfe einer ISOFIX-Basis, die an den Ösen A eingehängt
wird, eingebaut.
Die Basis verfügt über einen höhenverstellbaren Stützfuß, der auf dem Fahrzeugboden aufliegt. Dieser Kindersitz kann auch mithilfe eines
Sicherheitsgurtes befestigt werden. In diesem
Fall wird nur die Sitzschale verwendet und mit dem Dreipunktgurt am Fahrzeugsitz befestigt.
„ RÖMER Duo Plus ISOFIX“
(Größenklasse: B1)
Klasse 1: 9 bis 18 kg


Nur für den Einbau „in Fahrtrichtung“ geeignet.
Wird an den Ösen A sowie der Verankerung B ,
dem so genannten TOP TETHER, mithilfe eines oberen Gurtes eingehängt.
Die Sitzschale ist in 3 Positionen verstellbar: zum Sitzen, Zurücklehnen und Liegen.
Dieser Kindersitz kann auch auf Sitzen genutzt werden, die nicht mit einer ISOFIX-Halterung ausgestattet sind. In diesem Fall muss der
Kindersitz unbedingt mit dem Dreipunktgurt
auf dem Sitz befestigt werden. Stellen Sie den
Vordersitz des Fahrzeugs so ein, dass die Füße des Kindes die Rückenlehne nicht berühren.

126
Sicherheit

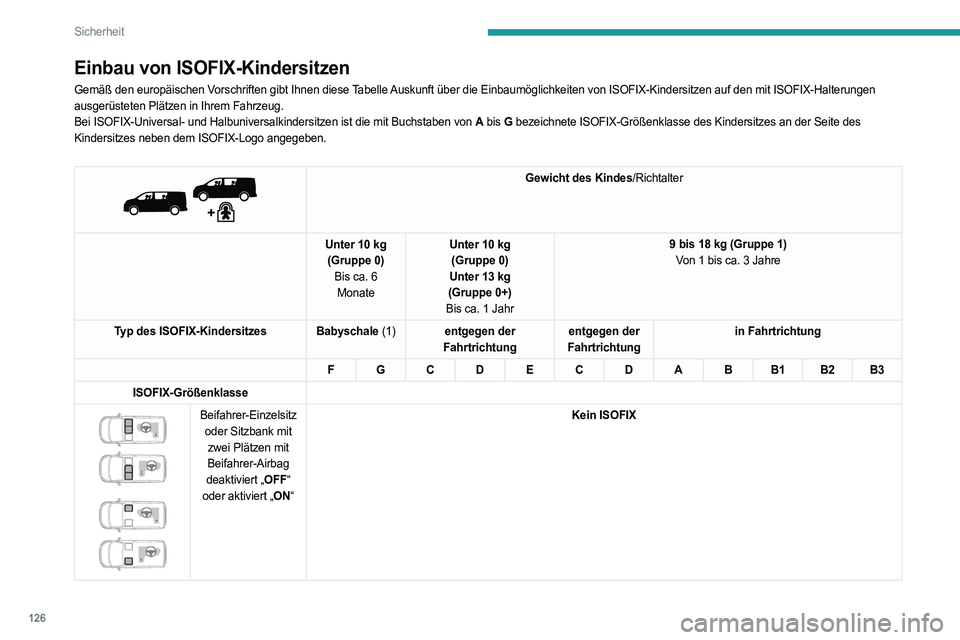

Einbau von ISOFIX-Kindersitzen
Gemäß den europäischen Vorschriften gibt Ihnen diese Tabelle Auskunft über die Einbaumöglichkeiten von ISOFIX-Kindersitzen auf \
den mit ISOFIX-Halterungen
ausgerüsteten Plätzen in Ihrem Fahrzeug.
Bei ISOFIX-Universal- und Halbuniversalkindersitzen ist die mit Buchstab\
en von A bis G bezeichnete ISOFIX-Größenklasse des Kindersitzes an der Seite des\

Kindersitzes neben dem ISOFIX-Logo angegeben.


Gewicht des Kindes/Richtalter
Unter 10 kg (Gruppe 0) Bis ca. 6 Monate Unter 10 kg
(Gruppe 0)
Unter 13 kg
(Gruppe 0+)
Bis ca. 1 Jahr 9 bis 18 kg (Gruppe 1)
Von 1 bis ca. 3 Jahre
Typ des ISOFIX-Kindersitzes Babyschale (1)entgegen der
Fahrtrichtung entgegen der
Fahrtrichtung in Fahrtrichtung
F G C D E C D A B B1 B2 B3
ISOFIX-Größenklasse




Beifahrer-Einzelsitz oder Sitzbank mit zwei Plätzen mit
Beifahrer-Airbag
deaktiviert „OFF“
oder aktiviert „ON“ Kein ISOFIX

127
Sicherheit
5

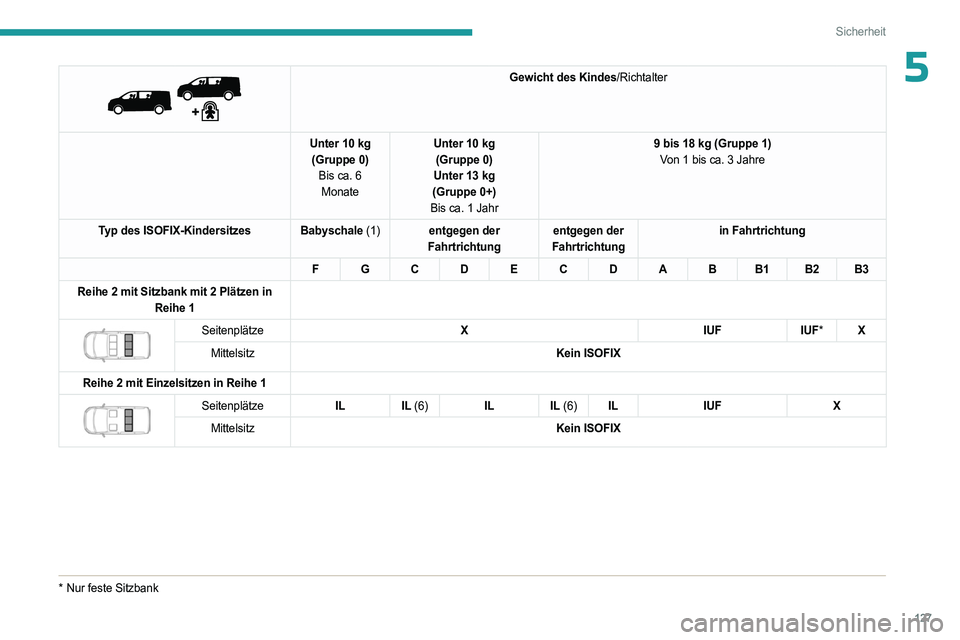

Gewicht des Kindes/Richtalter
Unter 10 kg (Gruppe 0) Bis ca. 6 Monate Unter 10 kg
(Gruppe 0)
Unter 13 kg
(Gruppe 0+)
Bis ca. 1 Jahr 9 bis 18 kg (Gruppe 1)
Von 1 bis ca. 3 Jahre
Typ des ISOFIX-Kindersitzes Babyschale (1)entgegen der
Fahrtrichtung entgegen der
Fahrtrichtung in Fahrtrichtung
F G C D E C D A B B1 B2 B3
Reihe 2 mit Sitzbank mit 2 Plätzen in Reihe 1


Seitenplätze XIUFIUF*X
Mittelsitz Kein ISOFIX
Reihe 2 mit Einzelsitzen in Reihe 1


Seitenplätze IL IL (6) IL IL (6)ILIUF X
Mittelsitz Kein ISOFIX
* Nur feste Sitzbank

128
Sicherheit

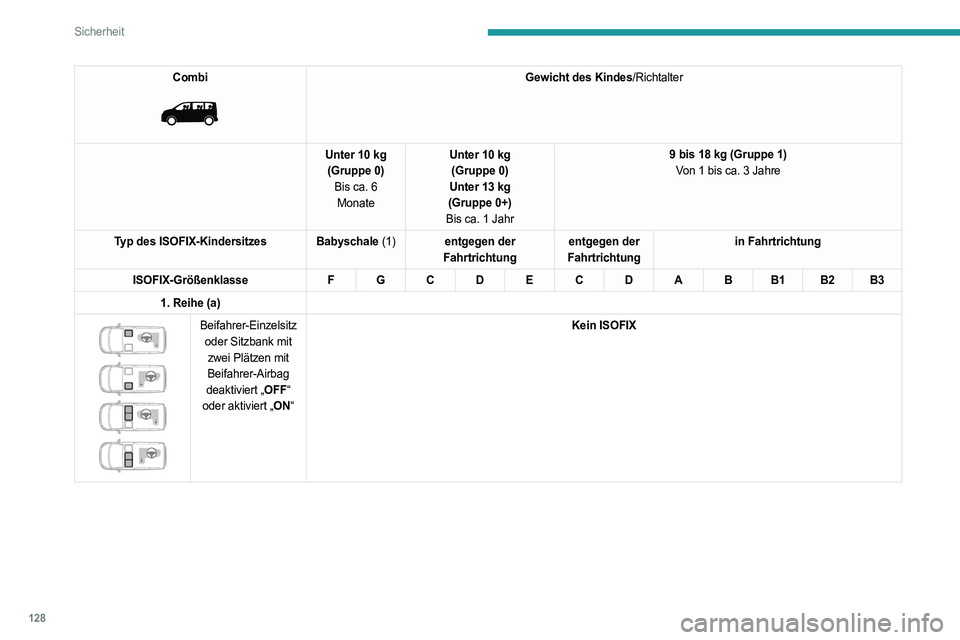

Combi

Gewicht des Kindes/Richtalter
Unter 10 kg (Gruppe 0) Bis ca. 6 Monate Unter 10 kg
(Gruppe 0)
Unter 13 kg
(Gruppe 0+)
Bis ca. 1 Jahr 9 bis 18 kg (Gruppe 1)
Von 1 bis ca. 3 Jahre
Typ des ISOFIX-Kindersitzes Babyschale (1)entgegen der
Fahrtrichtung entgegen der
Fahrtrichtung in Fahrtrichtung
ISOFIX-Größenklasse F G C D E C D A B B1 B2 B3
1. Reihe (a)


Beifahrer-Einzelsitz oder Sitzbank mit zwei Plätzen mit
Beifahrer-Airbag
deaktiviert „OFF“
oder aktiviert „ON“ Kein ISOFIX
