179
Praktisk information

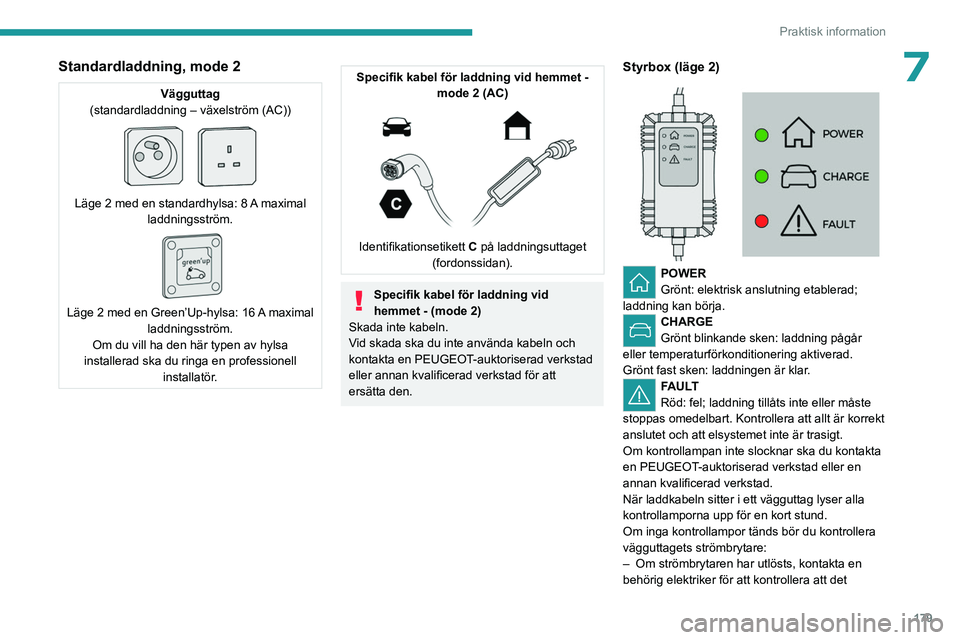

7Standardladdning, mode 2
Vägguttag
(standardladdning – växelström (AC))


Läge 2 med en standardhylsa: 8 A maximal laddningsström.


Läge 2 med en Green’Up-hylsa: 16 A maximal laddningsström.
Om du vill ha den här typen av hylsa
installerad ska du ringa en professionell installatör.
Specifik kabel för laddning vid hemmet - mode 2 (AC)


Identifikationsetikett C på laddningsuttaget (fordonssidan).
Specifik kabel för laddning vid
hemmet - (mode 2)
Skada inte kabeln.
Vid skada ska du inte använda kabeln och
kontakta en PEUGEOT-auktoriserad verkstad
eller annan kvalificerad verkstad för att
ersätta den.
Styrbox (läge 2)


POWER
Grönt: elektrisk anslutning etablerad;
laddning kan börja.
CHARGE
Grönt blinkande sken: laddning pågår
eller temperaturförkonditionering aktiverad.
Grönt fast sken: laddningen är klar.
FAULT
Röd: fel; laddning tillåts inte eller måste
stoppas omedelbart. Kontrollera att allt är korrekt
anslutet och att elsystemet inte är trasigt.
Om kontrollampan inte slocknar ska du kontakta
en PEUGEOT-auktoriserad verkstad eller en
annan kvalificerad verkstad.
När laddkabeln sitter i ett vägguttag lyser alla
kontrollamporna upp för en kort stund.
Om inga kontrollampor tänds bör du kontrollera
vägguttagets strömbrytare:
–

Om strömbrytaren har utlösts, kontakta en
behörig elektriker för att kontrollera att det

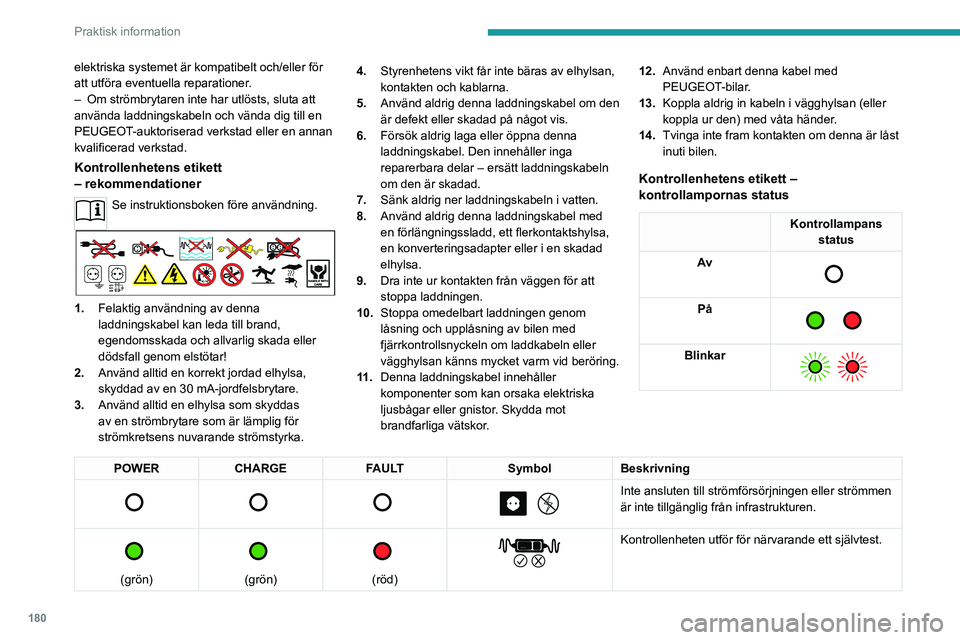

180
Praktisk information
elektriska systemet är kompatibelt och/eller för
att utföra eventuella reparationer.
–
Om strömbrytaren inte har utlösts, sluta att
använda laddningskabeln och vända dig till en
PEUGEOT

-auktoriserad verkstad eller en annan
kvalificerad verkstad.
Kontrollenhetens etikett
– rekommendationer
Se instruktionsboken före användning.
1. Felaktig användning av denna
laddningskabel kan leda till brand,
egendomsskada och allvarlig skada eller
dödsfall genom elstötar!
2. Använd alltid en korrekt jordad elhylsa,
skyddad av en 30 mA-jordfelsbrytare.
3. Använd alltid en elhylsa som skyddas
av en strömbrytare som är lämplig för
strömkretsens nuvarande strömstyrka. 4.
Styrenhetens vikt får inte bäras av elhylsan,
kontakten och kablarna.
5. Använd aldrig denna laddningskabel om den
är defekt eller skadad på något vis.
6. Försök aldrig laga eller öppna denna
laddningskabel. Den innehåller inga
reparerbara delar – ersätt laddningskabeln
om den är skadad.
7. Sänk aldrig ner laddningskabeln i vatten.
8. Använd aldrig denna laddningskabel med
en förlängningssladd, ett flerkontaktshylsa,
en konverteringsadapter eller i en skadad
elhylsa.
9. Dra inte ur kontakten från väggen för att
stoppa laddningen.
10. Stoppa omedelbart laddningen genom
låsning och upplåsning av bilen med
fjärrkontrollsnyckeln om laddkabeln eller
vägghylsan känns mycket varm vid beröring.
11 . Denna laddningskabel innehåller
komponenter som kan orsaka elektriska
ljusbågar eller gnistor. Skydda mot
brandfarliga vätskor. 12.
Använd enbart denna kabel med
PEUGEOT-bilar.
13. Koppla aldrig in kabeln i vägghylsan (eller
koppla ur den) med våta händer.
14. Tvinga inte fram kontakten om denna är låst
inuti bilen.
Kontrollenhetens etikett –
kontrollampornas status
Kontrollampans
status
Av


På

Blinkar

POWER CHARGE FAULT SymbolBeskrivning

Inte ansluten till strömförsörjningen eller strömmen
är inte tillgänglig från infrastrukturen.


(grön)


(grön)


(röd)


Kontrollenheten utför för närvarande ett självtest.

181
Praktisk information

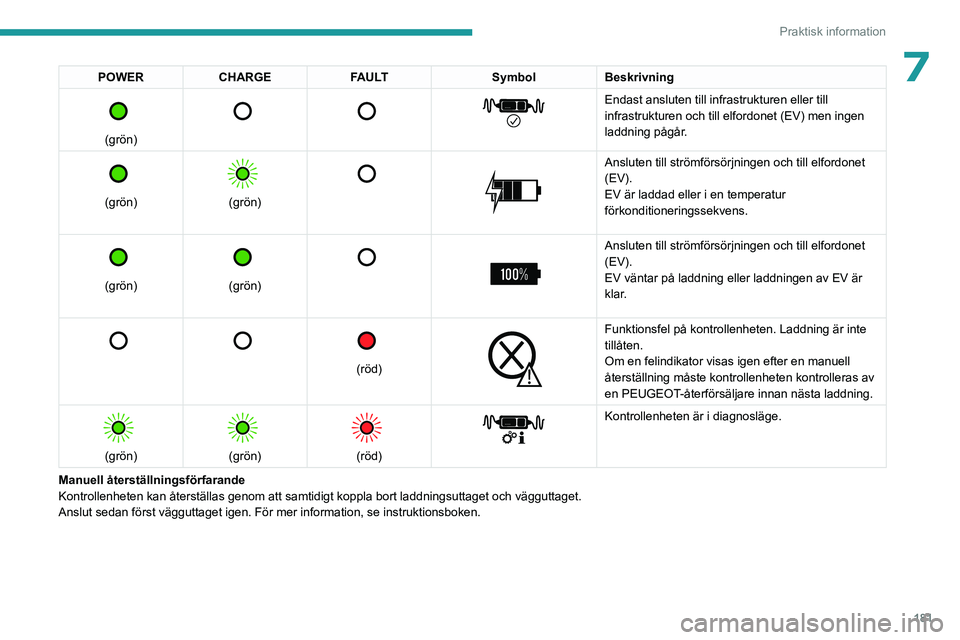

7POWERCHARGE FAULT SymbolBeskrivning

(grön)


Endast ansluten till infrastrukturen eller till
infrastrukturen och till elfordonet (EV) men ingen
laddning pågår.


(grön)


(grön)



Ansluten till strömförsörjningen och till elfordonet
(EV).
EV är laddad eller i en temperatur
förkonditioneringssekvens.


(grön)


(grön)



Ansluten till strömförsörjningen och till elfordonet
(EV).
EV väntar på laddning eller laddningen av EV är
klar.


(röd)


Funktionsfel på kontrollenheten. Laddning är inte
tillåten.
Om en felindikator visas igen efter en manuell
återställning måste kontrollenheten kontrolleras av
en PEUGEOT-återförsäljare innan nästa laddning.


(grön)


(grön)


(röd)


Kontrollenheten är i diagnosläge.
Manuell återställningsförfarande
Kontrollenheten kan återställas genom att samtidigt koppla bort la\
ddningsuttaget och vägguttaget.
Anslut sedan först vägguttaget igen. För mer information, se in\
struktionsboken.

182
Praktisk information

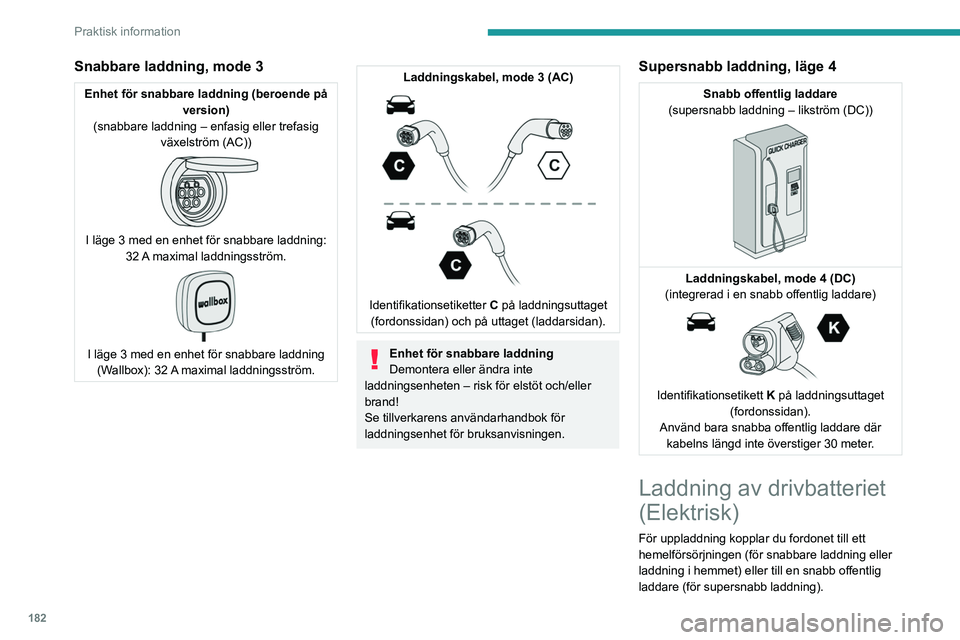

Snabbare laddning, mode 3
Enhet för snabbare laddning (beroende på version)
(snabbare laddning – enfasig eller trefasig växelström (AC))


I läge 3 med en enhet för snabbare laddning: 32 A maximal laddningsström.


I läge 3 med en enhet för snabbare laddning (Wallbox): 32 A maximal laddningsström.
Laddningskabel, mode 3 (AC)

Identifikationsetiketter C på laddningsuttaget
(fordonssidan) och på uttaget (laddarsidan).
Enhet för snabbare laddning
Demontera eller ändra inte
laddningsenheten – risk för elstöt och/eller
brand!
Se tillverkarens användarhandbok för
laddningsenhet för bruksanvisningen.
Supersnabb laddning, läge 4
Snabb offentlig laddare
(supersnabb laddning – likström (DC))


Laddningskabel, mode 4 (DC)
(integrerad i en snabb offentlig laddare)


Identifikationsetikett K på laddningsuttaget (fordonssidan).
Använd bara snabba offentlig laddare där kabelns längd inte överstiger 30 meter.
Laddning av drivbatteriet
(Elektrisk)
För uppladdning kopplar du fordonet till ett
hemelförsörjningen (för snabbare laddning eller
laddning i hemmet) eller till en snabb offentlig
laddare (för supersnabb laddning).

183
Praktisk information

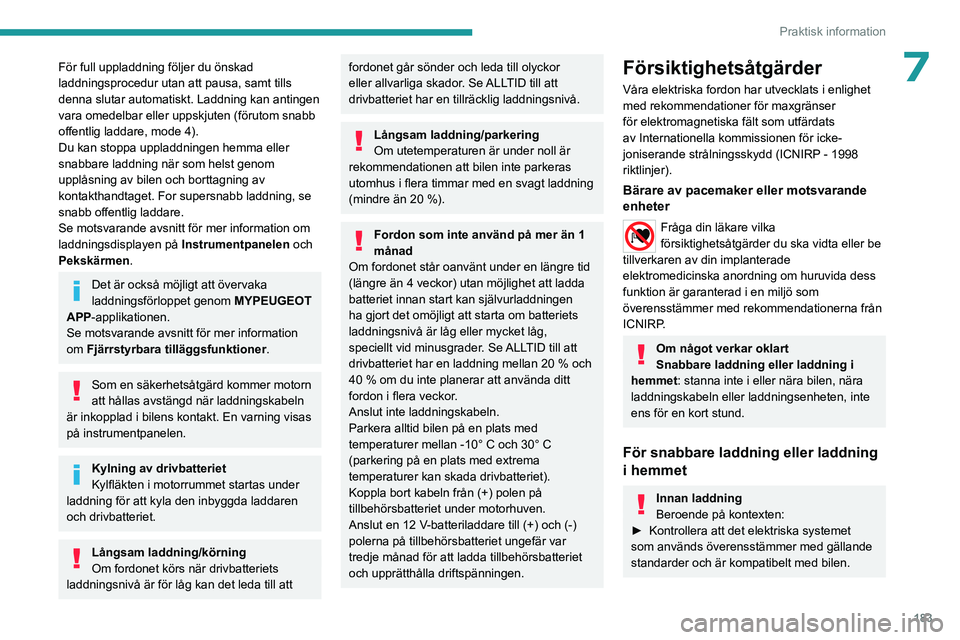

7För full uppladdning följer du önskad
laddningsprocedur utan att pausa, samt tills
denna slutar automatiskt. Laddning kan antingen
vara omedelbar eller uppskjuten (förutom snabb
offentlig laddare, mode 4).
Du kan stoppa uppladdningen hemma eller
snabbare laddning när som helst genom
upplåsning av bilen och borttagning av
kontakthandtaget. For supersnabb laddning, se
snabb offentlig laddare.
Se motsvarande avsnitt för mer information om
laddningsdisplayen på Instrumentpanelen och
Pekskärmen .
Det är också möjligt att övervaka
laddningsförloppet genom MYPEUGEOT
APP-applikationen.
Se motsvarande avsnitt för mer information
om Fjärrstyrbara tilläggsfunktioner.
Som en säkerhetsåtgärd kommer motorn
att hållas avstängd när laddningskabeln
är inkopplad i bilens kontakt. En varning visas
på instrumentpanelen.
Kylning av drivbatteriet
Kylfläkten i motorrummet startas under
laddning för att kyla den inbyggda laddaren
och drivbatteriet.
Långsam laddning/körning
Om fordonet körs när drivbatteriets
laddningsnivå är för låg kan det leda till att
fordonet går sönder och leda till olyckor
eller allvarliga skador. Se ALLTID till att
drivbatteriet har en tillräcklig laddningsnivå.
Långsam laddning/parkering
Om utetemperaturen är under noll är
rekommendationen att bilen inte parkeras
utomhus i flera timmar med en svagt laddning
(mindre än 20 %).
Fordon som inte använd på mer än 1
månad
Om fordonet står oanvänt under en längre tid
(längre än 4 veckor) utan möjlighet att ladda
batteriet innan start kan självurladdningen
ha gjort det omöjligt att starta om batteriets
laddningsnivå är låg eller mycket låg,
speciellt vid minusgrader. Se ALLTID till att
drivbatteriet har en laddning mellan 20 % och
40 % om du inte planerar att använda ditt
fordon i flera veckor.
Anslut inte laddningskabeln.
Parkera alltid bilen på en plats med
temperaturer mellan -10° C och 30° C
(parkering på en plats med extrema
temperaturer kan skada drivbatteriet).
Koppla bort kabeln från (+) polen på
tillbehörsbatteriet under motorhuven.
Anslut en 12 V-batteriladdare till (+) och (-)
polerna på tillbehörsbatteriet ungefär var
tredje månad för att ladda tillbehörsbatteriet
och upprätthålla driftspänningen.
Försiktighetsåtgärder
Våra elektriska fordon har utvecklats i enlighet
med rekommendationer för maxgränser
för elektromagnetiska fält som utfärdats
av Internationella kommissionen för icke-
joniserande strålningsskydd (ICNIRP - 1998
riktlinjer).
Bärare av pacemaker eller motsvarande
enheter
Fråga din läkare vilka
försiktighetsåtgärder du ska vidta eller be
tillverkaren av din implanterade
elektromedicinska anordning om huruvida dess
funktion är garanterad i en miljö som
överensstämmer med rekommendationerna från
ICNIRP.
Om något verkar oklart
Snabbare laddning eller laddning i
hemmet: stanna inte i eller nära bilen, nära
laddningskabeln eller laddningsenheten, inte
ens för en kort stund.
För snabbare laddning eller laddning
i hemmet
Innan laddning
Beroende på kontexten:
►

Kontrollera att det elektriska systemet
som används överensstämmer med gällande
standarder och är kompatibelt med bilen.

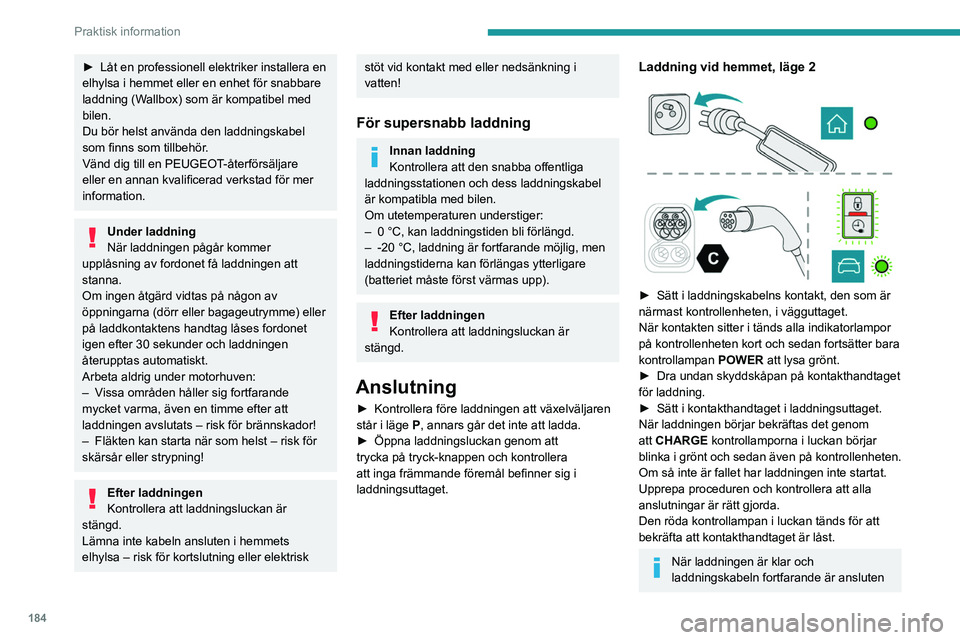

184
Praktisk information
► Låt en professionell elektriker installera en
elhylsa i hemmet eller en enhet för snabbare
laddning (W
allbox) som är kompatibel med
bilen.
Du bör helst använda den laddningskabel
som finns som tillbehör.
Vänd dig till en PEUGEOT-återförsäljare
eller en annan kvalificerad verkstad för mer
information.
Under laddning
När laddningen pågår kommer
upplåsning av fordonet få laddningen att
stanna.
Om ingen åtgärd vidtas på någon av
öppningarna (dörr eller bagageutrymme) eller
på laddkontaktens handtag låses fordonet
igen efter 30 sekunder och laddningen
återupptas automatiskt.
Arbeta aldrig under motorhuven:
–

V

issa områden håller sig fortfarande
mycket varma, även en timme efter att
laddningen avslutats – risk för brännskador!
–

Fläkten kan starta när som helst – risk för
skärsår eller strypning!
Efter laddningen
Kontrollera att laddningsluckan är
stängd.
Lämna inte kabeln ansluten i hemmets
elhylsa – risk för kortslutning eller elektrisk
stöt vid kontakt med eller nedsänkning i
vatten!
För supersnabb laddning
Innan laddning
Kontrollera att den snabba offentliga
laddningsstationen och dess laddningskabel
är kompatibla med bilen.
Om utetemperaturen understiger:
–

0 °C, kan laddningstiden bli förlängd.
–


-20 °C, laddning är fortfarande möjlig, men
laddningstiderna kan förlängas ytterligare
(batteriet måste först värmas upp).
Efter laddningen
Kontrollera att laddningsluckan är
stängd.
Anslutning
► Kontrollera före laddningen att växelväljaren
står i läge P, annars går det inte att ladda.
►

Öppna laddningsluckan genom att
trycka på tryck-knappen och kontrollera
att inga främmande föremål befinner sig i
laddningsuttaget.
Laddning vid hemmet, läge 2



► Sätt i laddningskabelns kontakt, den som är
närmast kontrollenheten, i vägguttaget.
När kontakten
sitter i tänds alla indikatorlampor
på kontrollenheten kort och sedan fortsätter bara
kontrollampan POWER att lysa grönt.
►

Dra undan skyddskåpan på kontakthandtaget
för laddning.
►


Sätt i kontakthandtaget i laddningsuttaget.
När laddningen börjar bekräftas det genom
att

CHARGE kontrollamporna i luckan börjar
blinka i grönt och sedan även på kontrollenheten.
Om så inte är fallet har laddningen inte startat.
Upprepa proceduren och kontrollera att alla
anslutningar är rätt gjorda.
Den röda kontrollampan i luckan tänds för att
bekräfta att kontakthandtaget är låst.
När laddningen är klar och
laddningskabeln fortfarande är ansluten

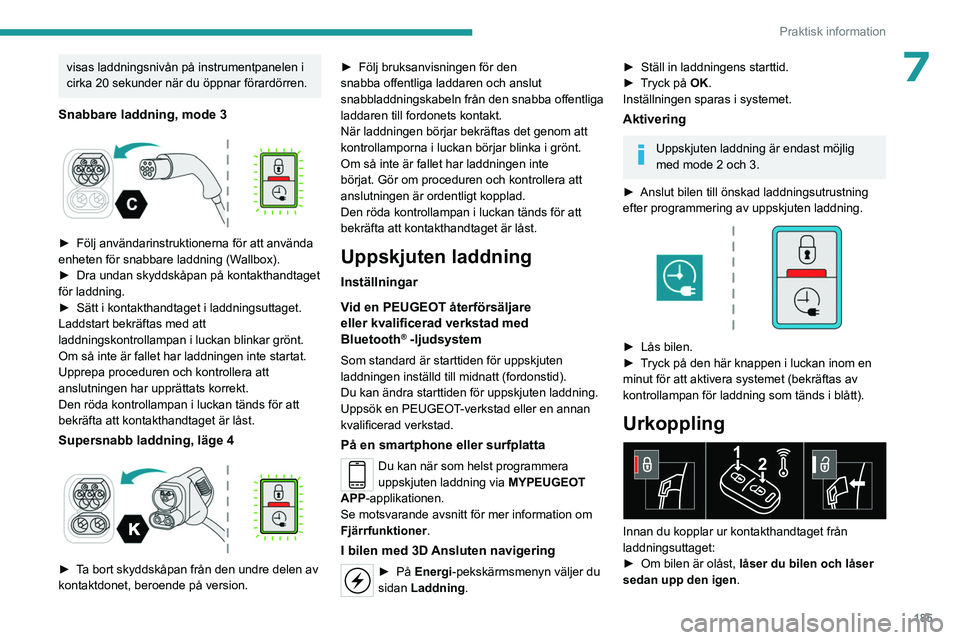

185
Praktisk information
7visas laddningsnivån på instrumentpanelen i
cirka 20 sekunder när du öppnar förardörren.
Snabbare laddning, mode 3

► Följ användarinstruktionerna för att använda
enheten för snabbare laddning (W allbox).
►

Dra undan skyddskåpan på kontakthandtaget
för laddning.
►


Sätt i kontakthandtaget i laddningsuttaget.
Laddstart bekräftas med att
laddningskontrollampan i luckan blinkar grönt.
Om så inte är fallet har laddningen inte startat.
Upprepa proceduren och kontrollera att
anslutningen har upprättats korrekt.
Den röda kontrollampan i luckan tänds för att
bekräfta att kontakthandtaget är låst.
Supersnabb laddning, läge 4

► Ta bort skyddskåpan från den undre delen av
kontaktdonet, beroende på version. ►

Följ bruksanvisningen för den
snabba offentliga laddaren och anslut
snabbladdningskabeln
från den snabba offentliga
laddaren till fordonets kontakt.
När laddningen börjar bekräftas det genom att
kontrollamporna i luckan börjar blinka i grönt.
Om så inte är fallet har laddningen inte
börjat. Gör om proceduren och kontrollera att
anslutningen är ordentligt kopplad.
Den röda kontrollampan i luckan tänds för att
bekräfta att kontakthandtaget är låst.
Uppskjuten laddning
Inställningar
Vid en PEUGEOT återförsäljare
eller kvalificerad verkstad med
Bluetooth
® -ljudsystem
Som standard är starttiden för uppskjuten
laddningen inställd till midnatt (fordonstid).
Du kan ändra starttiden för uppskjuten laddning.
Uppsök en PEUGEOT-verkstad eller en annan
kvalificerad verkstad.
På en smartphone eller surfplatta
Du kan när som helst programmera
uppskjuten laddning via MYPEUGEOT
APP-applikationen.
Se motsvarande avsnitt för mer information om
Fjärrfunktioner.
I bilen med 3D Ansluten navigering
► På Energi-pekskärmsmenyn väljer du
sidan Laddning .
► Ställ in laddningens starttid.
► T ryck på OK.
Inställningen sparas i systemet.
Aktivering
Uppskjuten laddning är endast möjlig
med mode 2 och 3.
►

Anslut bilen till önskad laddningsutrustning
efter programmering av uppskjuten laddning.


► Lås bilen.
► T ryck på den här knappen i luckan inom en
minut för att aktivera systemet (bekräftas av
kontrollampan för laddning som tänds i blått).
Urkoppling

Innan du kopplar ur kontakthandtaget från
laddningsuttaget:
►

Om
bilen är olåst, låser du bilen och låser
sedan upp den igen .

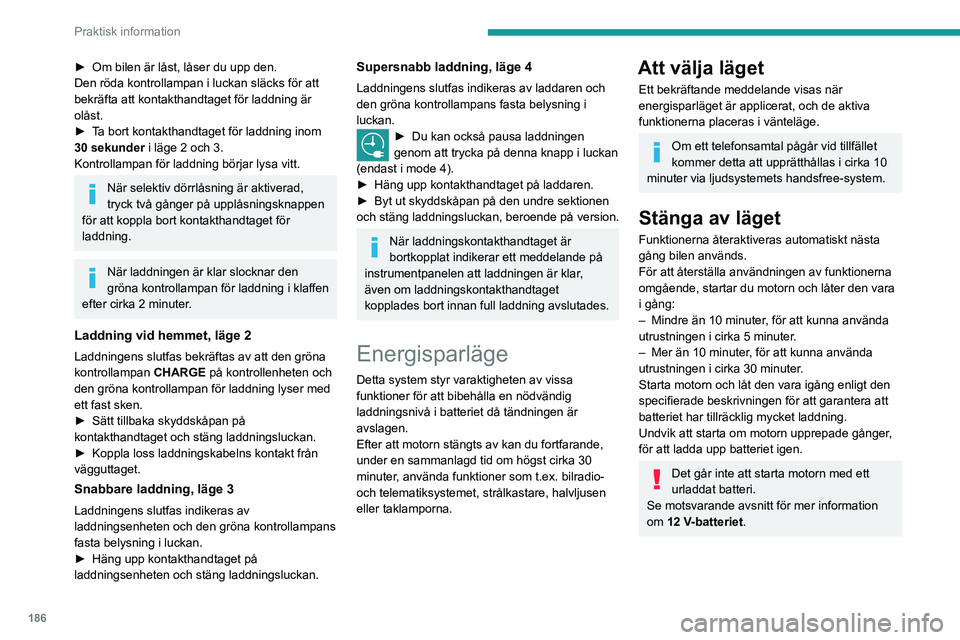

186
Praktisk information
► Om bilen är låst, låser du upp den.
Den röda kontrollampan i luckan släcks för att
bekräfta att kontakthandtaget för laddning är
olåst.
►

T
a bort kontakthandtaget för laddning inom
30 sekunder i läge 2 och 3.
Kontrollampan för laddning börjar lysa vitt.
När selektiv dörrlåsning är aktiverad,
tryck två gånger på upplåsningsknappen
för att koppla bort kontakthandtaget för
laddning.
När laddningen är klar slocknar den
gröna kontrollampan för laddning i klaffen
efter cirka 2 minuter.
Laddning vid hemmet, läge 2
Laddningens slutfas bekräftas av att den gröna
kontrollampan CHARGE
på kontrollenheten och
den gröna kontrollampan för laddning lyser med
ett fast sken.
►

Sätt tillbaka skyddskåpan på
kontakthandtaget och stäng laddningsluckan.
►


Koppla loss laddningskabelns kontakt från
vägguttaget.
Snabbare laddning, läge 3
Laddningens slutfas indikeras av
laddningsenheten och den gröna kontrollampans
fasta belysning i luckan.
►

Häng upp kontakthandtaget på
laddningsenheten och stäng laddningsluckan.
Supersnabb laddning, läge 4
Laddningens slutfas indikeras av laddaren och
den gröna kontrollampans fasta belysning i
luckan.
► Du kan också pausa laddningen
genom att trycka på denna knapp i luckan
(endast i mode 4).
►

Häng upp kontakthandtaget på laddaren.
►


Byt ut skyddskåpan på den undre sektionen
och stäng laddnings

luckan, beroende på version.
När laddningskontakthandtaget är
bortkopplat indikerar ett meddelande på
instrumentpanelen att laddningen är klar,
även om laddningskontakthandtaget
kopplades bort innan full laddning avslutades.
Energisparläge
Detta system styr varaktigheten av vissa
funktioner för att bibehålla en nödvändig
laddningsnivå i batteriet då tändningen är
avslagen.
Efter att motorn stängts av kan du fortfarande,
under en sammanlagd tid om högst cirka 30
minuter, använda funktioner som t.ex. bilradio-
och telematiksystemet, strålkastare, halvljusen
eller taklamporna.
Att välja läget
Ett bekräftande meddelande visas när
energisparläget är applicerat, och de aktiva
funktionerna placeras i vänteläge.
Om ett telefonsamtal pågår vid tillfället
kommer detta att upprätthållas i cirka 10
minuter via ljudsystemets handsfree-system.
Stänga av läget
Funktionerna återaktiveras automatiskt nästa
gång bilen används.
För att återställa användningen av funktionerna
omgående, startar du motorn och låter den vara
i gång:
–

Mindre än 10 minuter
, för att kunna använda
utrustningen i cirka 5 minuter.
–

Mer än 10 minuter
, för att kunna använda
utrustningen i cirka 30 minuter.
Starta motorn och låt den vara igång enligt den
specifierade beskrivningen för att garantera att
batteriet har tillräcklig mycket laddning.
Undvik att starta om motorn upprepade gånger,
för att ladda upp batteriet igen.
Det går inte att starta motorn med ett
urladdat batteri.
Se motsvarande avsnitt för mer information
om 12
V-batteriet.

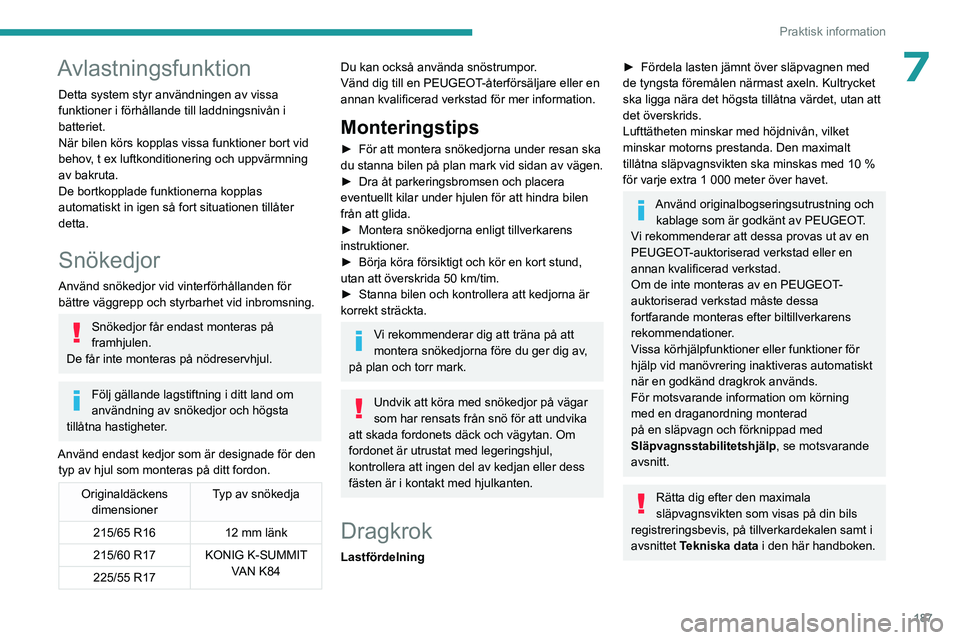

187
Praktisk information
7Avlastningsfunktion
Detta system styr användningen av vissa
funktioner i förhållande till laddningsnivån i
batteriet.
När bilen körs kopplas vissa funktioner bort vid
behov, t ex luftkonditionering och uppvärmning
av bakruta.
De bortkopplade funktionerna kopplas
automatiskt in igen så fort situationen tillåter
detta.
Snökedjor
Använd snökedjor vid vinterförhållanden för
bättre väggrepp och styrbarhet vid inbromsning.
Snökedjor får endast monteras på
framhjulen.
De får inte monteras på nödreservhjul.
Följ gällande lagstiftning i ditt land om
användning av snökedjor och högsta
tillåtna hastigheter.
Använd endast kedjor som är designade för den typ av hjul som monteras på ditt fordon.
Originaldäckens dimensioner Typ av snökedja
215/65 R16 12
mm länk
215/60 R17 KONIG K-SUMMIT VAN K84
225/55 R17
Du kan också använda snöstrumpor.
Vänd dig till en PEUGEOT-återförsäljare eller en
annan kvalificerad verkstad för mer information.
Monteringstips
► För att montera snökedjorna under resan ska
du stanna bilen på plan mark vid sidan av vägen.
►

Dra åt parkeringsbromsen och placera
eventuellt kilar under hjulen för att hindra bilen
från att glida.
►


Montera snökedjorna enligt tillverkarens
instruktioner

.
►

Börja köra försiktigt och kör en kort stund,
utan att överskrida 50 km/tim.
►


Stanna bilen och kontrollera att kedjorna är
korrekt sträckta.
Vi rekommenderar dig att träna på att
montera snökedjorna före du ger dig av,
på plan och torr mark.
Undvik att köra med snökedjor på vägar
som har rensats från snö för att undvika
att skada fordonets däck och vägytan. Om
fordonet är utrustat med legeringshjul,
kontrollera att ingen del av kedjan eller dess
fästen är i kontakt med hjulkanten.
Dragkrok
Lastfördelning
► Fördela lasten jämnt över släpvagnen med
de tyngsta föremålen närmast axeln. Kultrycket
ska ligga nära det högsta tillåtna värdet, utan att
det överskrids.
Lufttätheten minskar med höjdnivån, vilket
minskar motorns prestanda. Den maximalt
tillåtna släpvagnsvikten ska minskas med 10
%
för varje extra 1 000 meter över havet.
Använd originalbogseringsutrustning och kablage som är godkänt av PEUGEOT.
Vi rekommenderar att dessa provas ut av en
PEUGEOT-auktoriserad verkstad eller en
annan kvalificerad verkstad.
Om de inte monteras av en PEUGEOT-
auktoriserad verkstad måste dessa
fortfarande monteras efter biltillverkarens
rekommendationer.
Vissa körhjälpfunktioner eller funktioner för
hjälp vid manövrering inaktiveras automatiskt
när en godkänd dragkrok används.
För motsvarande information om körning
med en draganordning monterad
på en släpvagn och förknippad med
Släpvagnsstabilitetshjälp , se motsvarande
avsnitt.
Rätta dig efter den maximala
släpvagnsvikten som visas på din bils
registreringsbevis, på tillverkardekalen samt i
avsnittet Tekniska data i den här handboken.

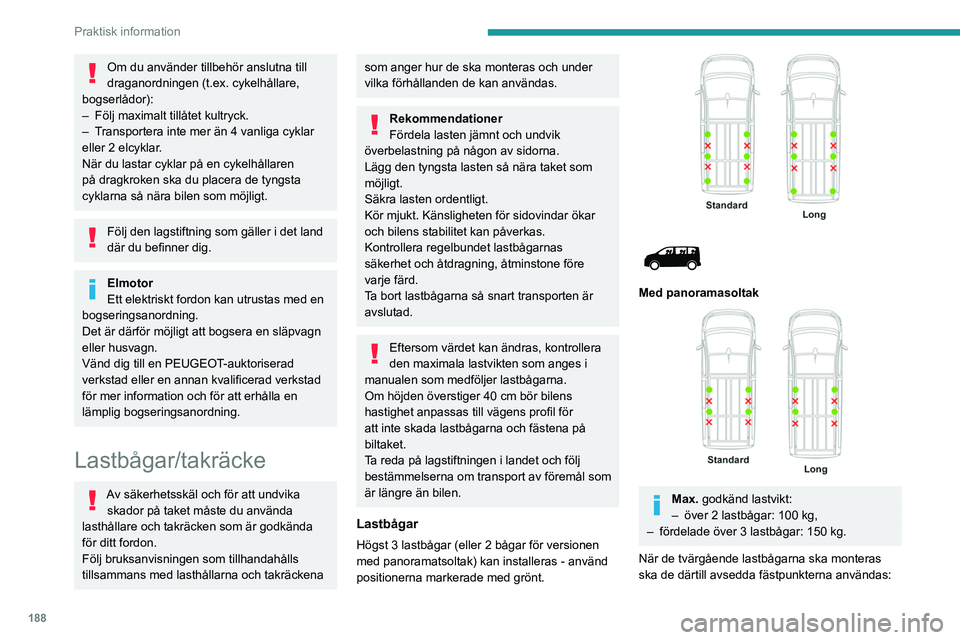

188
Praktisk information
Om du använder tillbehör anslutna till
draganordningen (t.ex. cykelhållare,
bogserlådor):
–

Följ maximalt tillåtet kultryck.
–


T

ransportera inte mer än 4 vanliga cyklar
eller 2 elcyklar.
När du lastar cyklar på en cykelhållaren
på dragkroken ska du placera de tyngsta
cyklarna så nära bilen som möjligt.
Följ den lagstiftning som gäller i det land
där du befinner dig.
Elmotor
Ett elektriskt fordon kan utrustas med en
bogseringsanordning.
Det är därför möjligt att bogsera en släpvagn
eller husvagn.
Vänd dig till en PEUGEOT-auktoriserad
verkstad eller en annan kvalificerad verkstad
för mer information och för att erhålla en
lämplig bogseringsanordning.
Lastbågar/takräcke
Av säkerhetsskäl och för att undvika skador på taket måste du använda
lasthållare och takräcken som är godkända
för ditt fordon.
Följ bruksanvisningen som tillhandahålls
tillsammans med lasthållarna och takräckena
som anger hur de ska monteras och under
vilka förhållanden de kan användas.
Rekommendationer
Fördela lasten jämnt och undvik
överbelastning på någon av sidorna.
Lägg den tyngsta lasten så nära taket som
möjligt.
Säkra lasten ordentligt.
Kör mjukt. Känsligheten för sidovindar ökar
och bilens stabilitet kan påverkas.
Kontrollera regelbundet lastbågarnas
säkerhet och åtdragning, åtminstone före
varje färd.
Ta bort lastbågarna så snart transporten är
avslutad.
Eftersom värdet kan ändras, kontrollera
den maximala lastvikten som anges i
manualen som medföljer lastbågarna.
Om höjden överstiger 40
cm bör bilens
hastighet anpassas till vägens profil för
att inte skada lastbågarna och fästena på
biltaket.
Ta reda på lagstiftningen i landet och följ
bestämmelserna om transport av föremål som
är längre än bilen.
Lastbågar
Högst 3 lastbågar (eller 2 bågar för versionen
med panoramatsoltak) kan installeras - använd
positionerna markerade med grönt.




Med panoramasoltak

Max. godkänd lastvikt:
– över 2 lastbågar: 100 kg,
–

fördelade över 3 lastbågar: 150 kg.
När de tvärgående lastbågarna ska monteras
ska de därtill avsedda fästpunkterna användas:
