PEUGEOT EXPERT 2023 Bruksanvisningar (in Swedish)

219

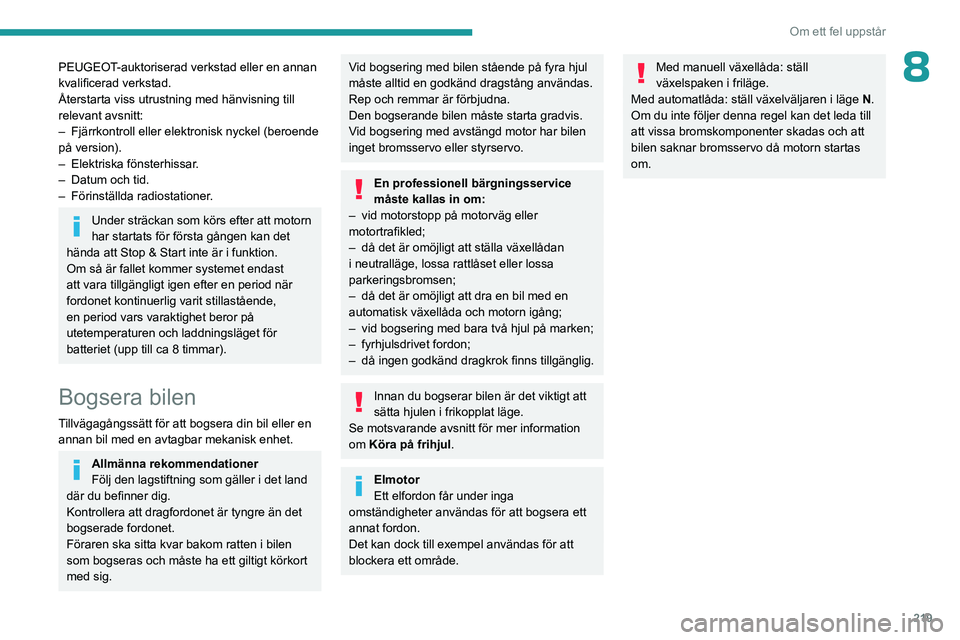

Om ett fel uppstår
8PEUGEOT-auktoriserad verkstad eller en annan
kvalificerad verkstad.
Återstarta viss utrustning med hänvisning till
relevant avsnitt:
–
Fjärrkontroll eller elektronisk nyckel (beroende
på version).
–


Elektriska fönsterhissar
.
–

Datum och tid.
–


Förinställda radiostationer
.
Under sträckan som körs efter att motorn
har startats för första gången kan det
hända att Stop & Start inte är i funktion.
Om så är fallet kommer systemet endast
att vara tillgängligt igen efter en period när
fordonet kontinuerlig varit stillastående,
en period vars varaktighet beror på
utetemperaturen och laddningsläget för
batteriet (upp till ca 8 timmar).
Bogsera bilen
Tillvägagångssätt för att bogsera din bil eller en annan bil med en avtagbar mekanisk enhet.
Allmänna rekommendationer
Följ den lagstiftning som gäller i det land
där du befinner dig.
Kontrollera att dragfordonet är tyngre än det
bogserade fordonet.
Föraren ska sitta kvar bakom ratten i bilen
som bogseras och måste ha ett giltigt körkort
med sig.
Vid bogsering med bilen stående på fyra hjul
måste alltid en godkänd dragstång användas.
Rep och remmar är förbjudna.
Den bogserande bilen måste starta gradvis.
Vid bogsering med avstängd motor har bilen
inget bromsservo eller styrservo.
En professionell bärgningsservice
måste kallas in om:
–

vid motorstopp på motorväg eller
motortrafikled;
–


då det är omöjligt att ställa växellådan
i neutralläge, lossa rattlåset eller lossa
parkeringsbromsen;
–


då det är omöjligt att dra en bil med en
automatisk växellåda och motorn igång;
–


vid bogsering med bara två hjul på marken;
–


fyrhjulsdrivet fordon;
–


då ingen godkänd dragkrok finns tillgänglig.
Innan du bogserar bilen är det viktigt att
sätta hjulen i frikopplat läge.
Se motsvarande avsnitt för mer information
om Köra på frihjul .
Elmotor
Ett elfordon får under inga
omständigheter användas för att bogsera ett
annat fordon.
Det kan dock till exempel användas för att
blockera ett område.
Med manuell växellåda: ställ
växelspaken i friläge.
Med automatlåda: ställ växelväljaren i läge N.
Om du inte följer denna regel kan det leda till
att vissa bromskomponenter skadas och att
bilen saknar bromsservo då motorn startas
om.

220
Om ett fel uppstår
Bogsering av annat fordon
För att komma åt den bakre skruvgängen:

– Tryck på locket (som visas ovan) för att lossa
det.
Att bogsera:
► Skruva fast bogseröglan helt.
► Montera dragkroksanordningen.
► Tänd varningsblinkers på båda bilarna.
► Starta försiktigt och kör långsamt en kort
sträcka.

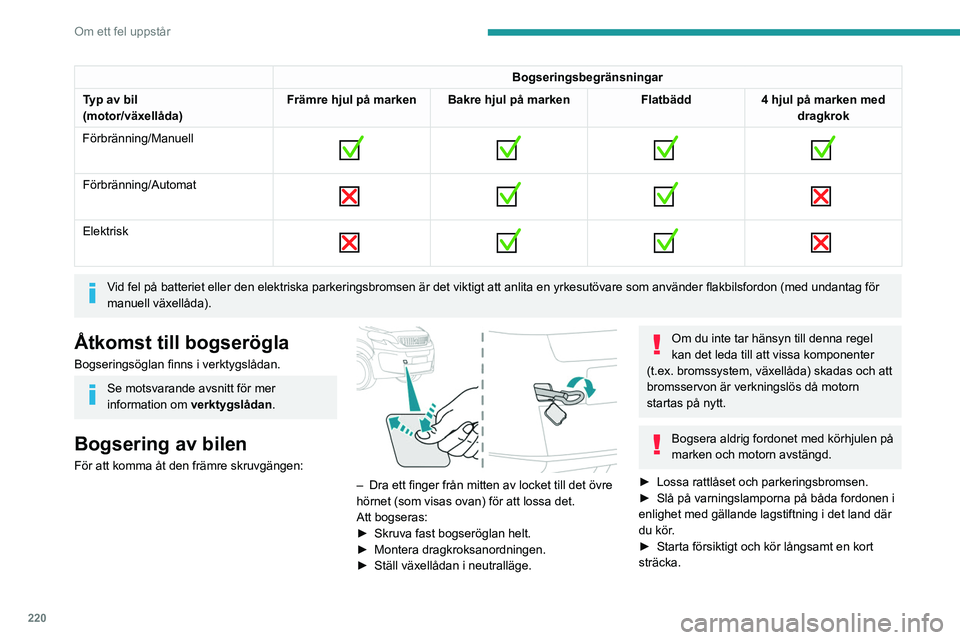

Bogseringsbegränsningar
Typ av bil
(motor/växellåda) Främre hjul på marken Bakre hjul på marken
Flatbädd4 hjul på marken med
dragkrok
Förbränning/Manuell


Förbränning/Automat

Elektrisk

Vid fel på batteriet eller den elektriska parkeringsbromsen är det viktigt att anlita en yrkesutövare som använder flakbilsfordon (med undantag för
manuell växellåda).
Åtkomst till bogserögla
Bogseringsöglan finns i verktygslådan.
Se motsvarande avsnitt för mer
information om
verktygslådan.
Bogsering av bilen
För att komma åt den främre skruvgängen:
– Dra ett finger från mitten av locket till det övre
hörnet (som visas ovan) för att lossa det.
Att bogseras:
►

Skruva fast bogseröglan helt.
►


Montera dragkroksanordningen.
►


Ställ växellådan i neutralläge.
Om du inte tar hänsyn till denna regel
kan det leda till att vissa komponenter
(t.ex. bromssystem, växellåda) skadas och att
bromsservon är verkningslös då motorn
startas på nytt.
Bogsera aldrig fordonet med körhjulen på
marken och motorn avstängd.
►

Lossa rattlåset och parkeringsbromsen.
►


Slå på varningslamporna på båda fordonen i
enlighet med gällande lagstiftning i det land där
du kör

.
►

Starta försiktigt och kör långsamt en kort
sträcka.

221
Om ett fel uppstår

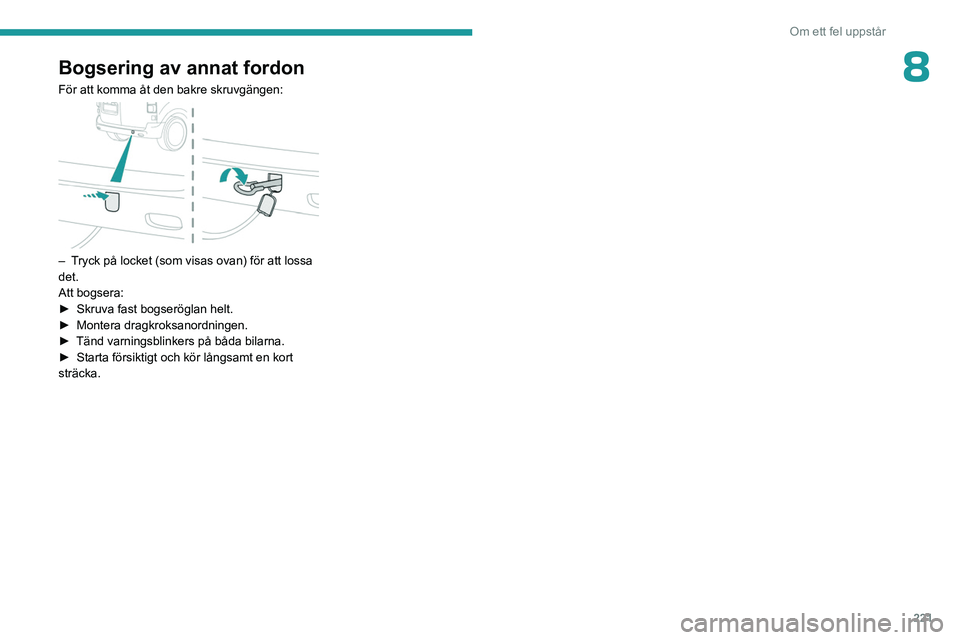

8Bogsering av annat fordon
För att komma åt den bakre skruvgängen:

– Tryck på locket (som visas ovan) för att lossa
det.
Att bogsera:
►
Skruva fast bogseröglan helt.
►


Montera dragkroksanordningen.
►


Tänd varningsblinkers på båda bilarna.
►


Starta försiktigt och kör långsamt en kort
sträcka.

222
Tekniska data

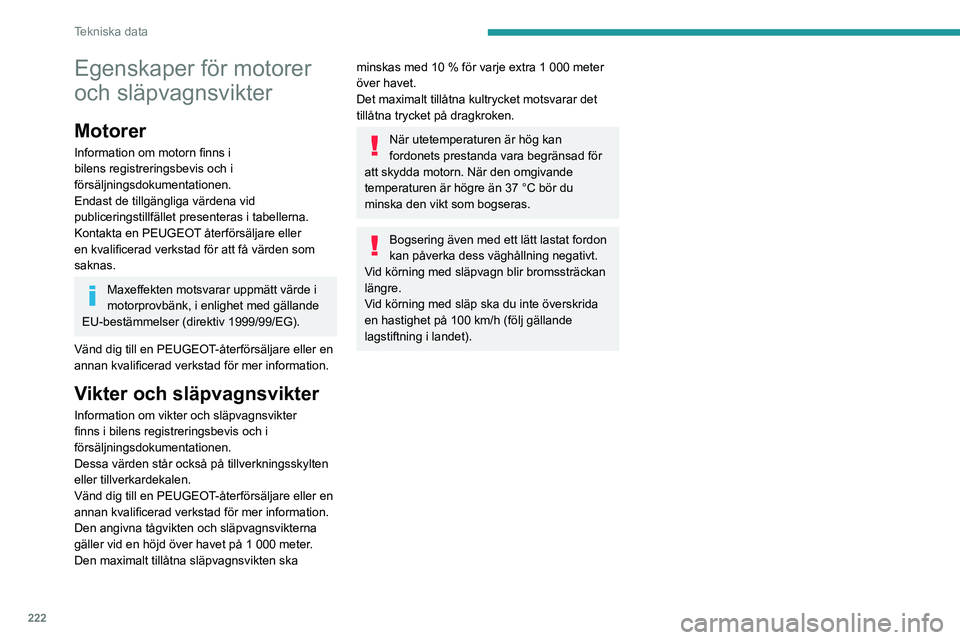

Egenskaper för motorer
och släpvagnsvikter
Motorer
Information om motorn finns i
bilens registreringsbevis och i
försäljningsdokumentationen.
Endast de tillgängliga värdena vid
publiceringstillfället presenteras i tabellerna.
Kontakta en PEUGEOT återförsäljare eller
en kvalificerad verkstad för att få värden som
saknas.
Maxeffekten motsvarar uppmätt värde i
motorprovbänk, i enlighet med gällande
EU-bestämmelser (direktiv 1999/99/EG).
Vänd dig till en PEUGEOT-återförsäljare eller en
annan kvalificerad verkstad för mer information.
Vikter och släpvagnsvikter
Information om vikter och släpvagnsvikter
finns i bilens registreringsbevis och i
försäljningsdokumentationen.
Dessa värden står också på tillverkningsskylten
eller tillverkardekalen.
Vänd dig till en PEUGEOT-återförsäljare eller en
annan kvalificerad verkstad för mer information.
Den angivna tågvikten och släpvagnsvikterna
gäller vid en höjd över havet på 1 000 meter.
Den maximalt tillåtna släpvagnsvikten ska
minskas med 10 % för varje extra 1 000 meter
över havet.
Det maximalt tillåtna kultrycket motsvarar det
tillåtna trycket på dragkroken.
När utetemperaturen är hög kan
fordonets prestanda vara begränsad för
att skydda motorn. När den omgivande
temperaturen är högre än 37 °C bör du
minska den vikt som bogseras.
Bogsering även med ett lätt lastat fordon
kan påverka dess väghållning negativt.
Vid körning med släpvagn blir bromssträckan
längre.
Vid körning med släp ska du inte överskrida
en hastighet på 100 km/h (följ gällande
lagstiftning i landet).

223
Tekniska data

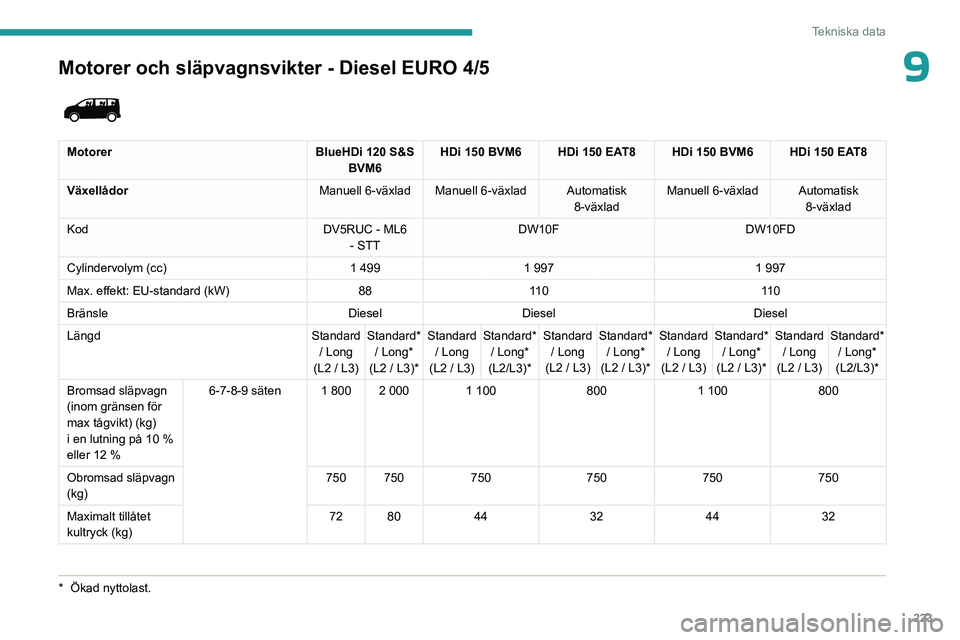

9Motorer och släpvagnsvikter - Diesel EURO 4/5
* Ökad nyttolast.


MotorerBlueHDi 120 S&S
BVM6 HDi 150 BVM6 HDi 150 EAT8 HDi 150 BVM6 HDi 150 EAT8
Växellådor Manuell 6-växlad Manuell 6-växlad Automatisk
8-växladManuell 6-växlad Automatisk
8-växlad
Kod DV5RUC - ML6
- STT DW10F
DW10FD
Cylindervolym (cc) 1 4991 997 1 997
Max. effekt: EU-standard (kW) 8811 0 11 0
Bränsle DieselDiesel Diesel
Längd Standard
/ Long
(L2 / L3) Standard*
/ Long*
(L2 / L3)* Standard
/ Long
(L2 / L3) Standard*
/ Long*
(L2/L3)* Standard
/ Long
(L2 / L3) Standard*
/ Long*
(L2 / L3)* Standard
/ Long
(L2 / L3) Standard*
/ Long*
(L2 / L3)* Standard
/ Long
(L2 / L3) Standard*
/ Long*
(L2/L3)*
Bromsad släpvagn
(inom gränsen för
max tågvikt) (kg)
i en lutning på 10
%
eller 12
% 6-7-8-9 säten 1 800 2
000 1 1008001 100 800
Obromsad släpvagn
(kg) 750 750
750750750750
Maximalt tillåtet
kultryck (kg) 72 80
44324432

224
Tekniska data

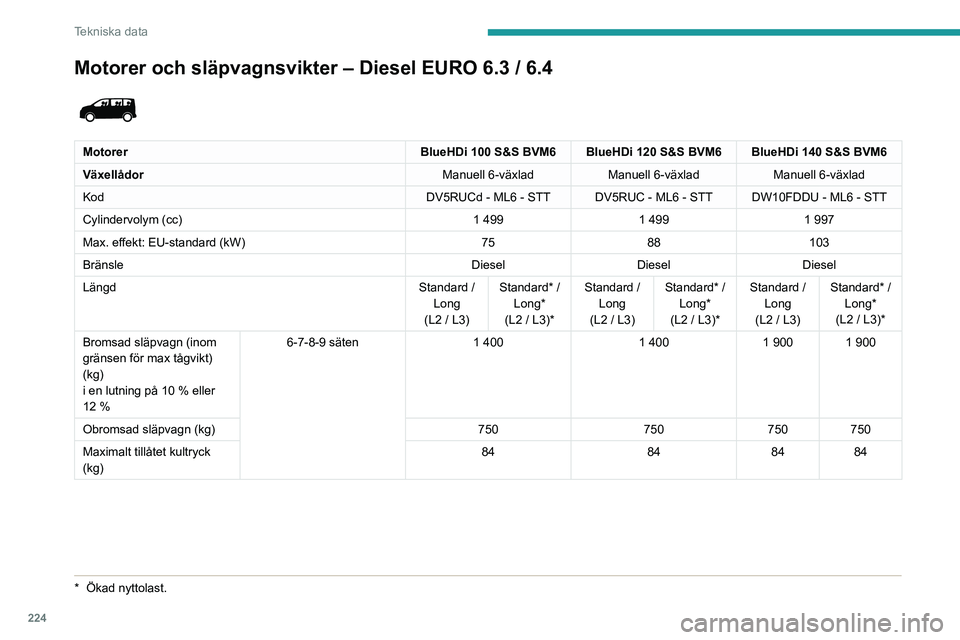

Motorer och släpvagnsvikter – Diesel EURO 6.3 / 6.4

MotorerBlueHDi 100 S&S BVM6 BlueHDi 120 S&S BVM6 BlueHDi 140 S&S BVM6
Växellådor Manuell 6-växladManuell 6-växladManuell 6-växlad
Kod DV5RUCd - ML6 - STT DV5RUC - ML6 - STT DW10FDDU - ML6 - STT
Cylindervolym (cc) 1 4991 4991 997
Max. effekt: EU-standard (kW) 7588103
Bränsle DieselDieselDiesel
Längd Standard /
Long
(L2 / L3) Standard* /
Long*
(L2 / L3)* Standard /
Long
(L2 / L3) Standard* /
Long*
(L2 / L3)* Standard /
Long
(L2 / L3) Standard* /
Long*
(L2 / L3)*
Bromsad släpvagn (inom
gränsen för max tågvikt)
(kg)
i en lutning på 10
% eller
12
% 6-7-8-9 säten
1
4001
4001 900 1 900
Obromsad släpvagn (kg) 750750750750
Maximalt tillåtet kultryck
(kg) 84
848484
* Ökad nyttolast.

225
Tekniska data

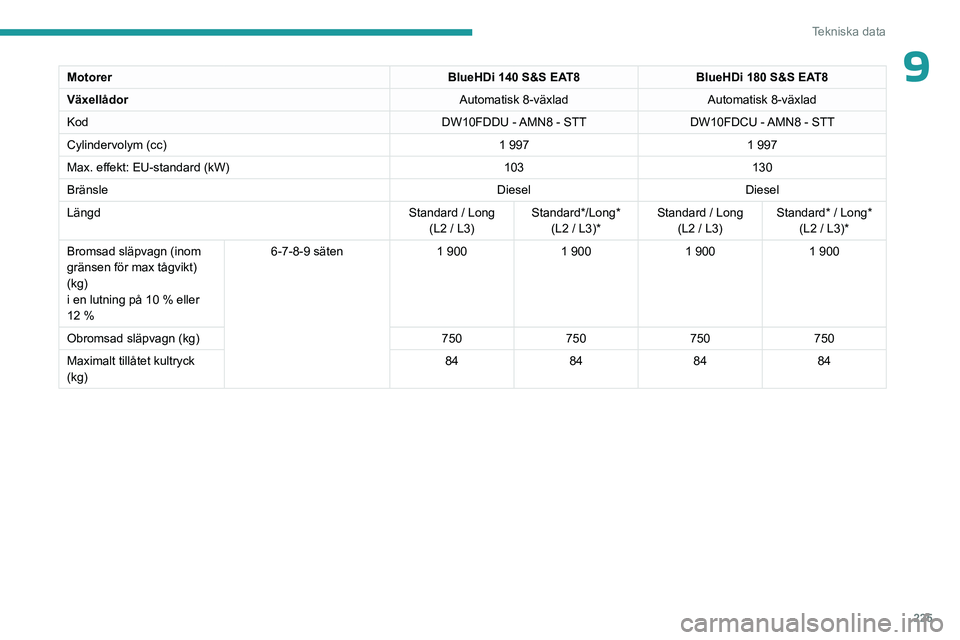

9MotorerBlueHDi 140 S&S EAT8BlueHDi 180 S&S EAT8
Växellådor Automatisk 8-växladAutomatisk 8-växlad
Kod DW10FDDU - AMN8 - STTDW10FDCU - AMN8 - STT
Cylindervolym (cc) 1 9971 997
Max. effekt: EU-standard (kW) 103130
Bränsle DieselDiesel
Längd Standard / Long
(L2 / L3) Standard*/Long*
(L2 / L3)* Standard / Long
(L2 / L3) Standard* / Long*
(L2 / L3)*
Bromsad släpvagn (inom
gränsen för max tågvikt)
(kg)
i en lutning på 10
% eller
12
% 6-7-8-9 säten
1 9001 9001 9001 900
Obromsad släpvagn (kg) 750750750750
Maximalt tillåtet kultryck
(kg) 84
848484

226
Tekniska data

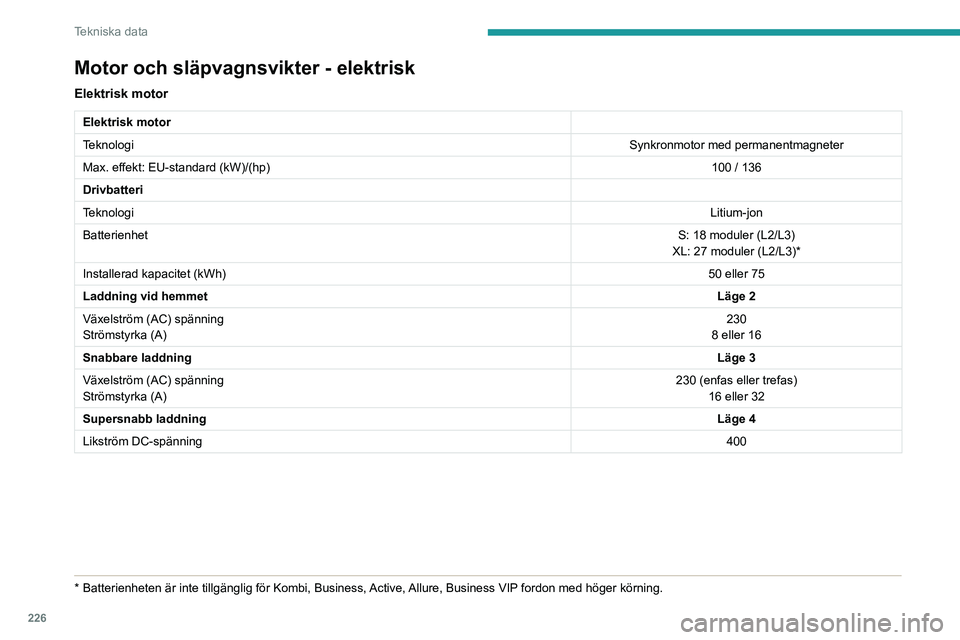

Motor och släpvagnsvikter - elektrisk
Elektrisk motor
Elektrisk motor
TeknologiSynkronmotor med permanentmagneter
Max. effekt: EU-standard (kW)/(hp) 100 / 136
Drivbatteri
Teknologi Litium-jon
Batterienhet S: 18 moduler (L2/L3)
XL: 27 moduler (L2/L3)*
Installerad kapacitet (kWh) 50 eller 75
Laddning vid hemmet Läge 2
Växelström (AC) spänning
Strömstyrka (A) 230
8 eller 16
Snabbare laddning Läge 3
Växelström (AC) spänning
Strömstyrka (A) 230 (enfas eller trefas)
16 eller 32
Supersnabb laddning Läge 4
Likström DC-spänning 400
* Batterienheten är inte tillgänglig för Kombi, Business, Active, Allure, Business VIP fordon med höger körning.

227
Tekniska data
9Släpvagnsvikter

Modellkoder:ZZKXZ
Bromsad släpvagn (inom gränsen för max tågvikt) (kg)
i en lutning på 10
% eller 12 % 1 000
Obromsad släpvagn (kg) 750
Maximalt tillåtet kultryck (kg) 60


Modellkoder:V1ESZ/V1EZZ/VZESZ/VZEZZ
Kod: MEL ZAE BATT S/
MEL ZAE BATT XL
Längd Standard, Long
(L2 / L3)
Bromsad släpvagn (inom gränsen för max tågvikt) (kg)
i en lutning på 10
% eller 12 % 5-6-7-8-9 säten
1 000
Obromsad släpvagn (kg) 750
Maximalt tillåtet kultryck (kg) 60

228
Tekniska data
Mått (i mm)
Dessa mått gäller en olastad bil.

Infällda sidospeglar

Skåpdörrar

Baklucka

Standard

Long

* Ökad nyttolast.** Ökad nyttolast med höjdreglering.
*** Beroende på försäljningsland.




Standard
