PEUGEOT EXPERT 2023 Instrukcja obsługi (in Polish)

59
Ergonomia i komfort

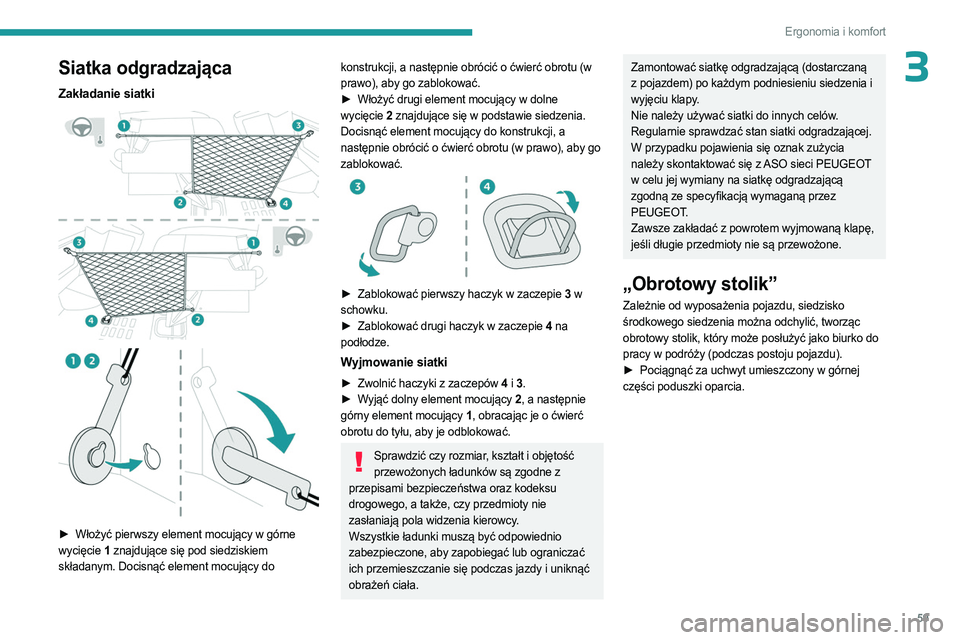

3Siatka odgradzająca
Zakładanie siatki



► Włożyć pierwszy element mocujący w górne
wycięcie 1 znajdujące się pod siedziskiem
składanym. Docisnąć element mocujący do
konstrukcji, a następnie obrócić o ćwierć obrotu (w
prawo), aby go zablokować.
►

Włożyć drugi element mocujący w dolne

wycięcie 2 znajdujące się w podstawie siedzenia.
Docisnąć element mocujący do konstrukcji, a
następnie obrócić o ćwierć obrotu (w prawo), aby go
zablokować.


► Zablokować pierwszy haczyk w zaczepie 3 w
schowku.
►

Zablokować drugi haczyk w zaczepie
4 na
podłodze.
Wyjmowanie siatki
► Zwolnić haczyki z zaczepów 4 i 3 .
► W yjąć dolny element mocujący 2 , a następnie
górny element mocujący 1 , obracając je o ćwierć
obrotu do tyłu, aby je odblokować.
Sprawdzić czy rozmiar, kształt i objętość przewożonych ładunków są zgodne z
przepisami bezpieczeństwa oraz kodeksu
drogowego, a także, czy przedmioty nie
zasłaniają pola widzenia kierowcy.
Wszystkie ładunki muszą być odpowiednio
zabezpieczone, aby zapobiegać lub ograniczać
ich przemieszczanie się podczas jazdy i uniknąć
obrażeń ciała.
Zamontować siatkę odgradzającą (dostarczaną
z pojazdem) po każdym podniesieniu siedzenia i
wyjęciu klapy.
Nie należy używać siatki do innych celów.
Regularnie sprawdzać stan siatki odgradzającej.
W przypadku pojawienia się oznak zużycia
należy skontaktować się z ASO sieci PEUGEOT
w celu jej wymiany na siatkę odgradzającą
zgodną ze specyfikacją wymaganą przez
PEUGEOT.
Zawsze zakładać z powrotem wyjmowaną klapę,
jeśli długie przedmioty nie są przewożone.
„Obrotowy stolik”
Zależnie od wyposażenia pojazdu, siedzisko
środkowego siedzenia można odchylić, tworząc
obrotowy stolik, który może posłużyć jako biurko do
pracy w podróży (podczas postoju pojazdu).
►

Pociągnąć za uchwyt umieszczony w górnej

części poduszki oparcia.

60
Ergonomia i komfort

Nie wolno używać stolika w trakcie jazdy.W razie gwałtownego hamowania lub kolizji
przedmioty znajdujące się na stoliku mogłyby
zostać wyrzucone z dużą siłą i spowodować
obrażenia.
Szuflada pod siedzeniem
środkowym


Środki ostrożności
dotyczące siedzeń i kanap
Nie demontować zagłówka bez schowania go i
przymocowania do podstawy.
Dopilnować, aby pasażerowie mieli zawsze dostęp
do pasów bezpieczeństwa i mogli je z łatwością
zapiąć.
Przed rozpoczęciem jazdy pasażer powinien
odpowiednio wyregulować zagłówek swojego fotela,
ustawić i zapiąć pasy bezpieczeństwa.
Należy zwracać uwagę, aby żadne przedmioty nie zasłaniały punktów
mocowania, co uniemożliwia prawidłowe
zablokowanie całości siedzenia.
W przypadku demontażu i przechowywania siedzeń poza samochodem pamiętać o
przechowywaniu ich w czystym miejscu, aby
zapobiec przedostawaniu się zanieczyszczeń do
mechanizmów.
Siedzenia i kanapy zostały zaprojektowane wyłącznie do użytkowania w samochodzie.
Są one wyposażone w mechanizmy, których
działanie może ulec pogorszeniu w przypadku
nieprawidłowego użytkowania lub upuszczenia.
Umieszczanie bagażu lub
przedmiotów za siedzeniami i
kanapą w 3. rzędzie


Aby móc załadować bagaż na oparciach w
położeniu stolika w 3. rzędzie, oparcia w 2. rzędzie
muszą również być ustawione w położeniu stolika.

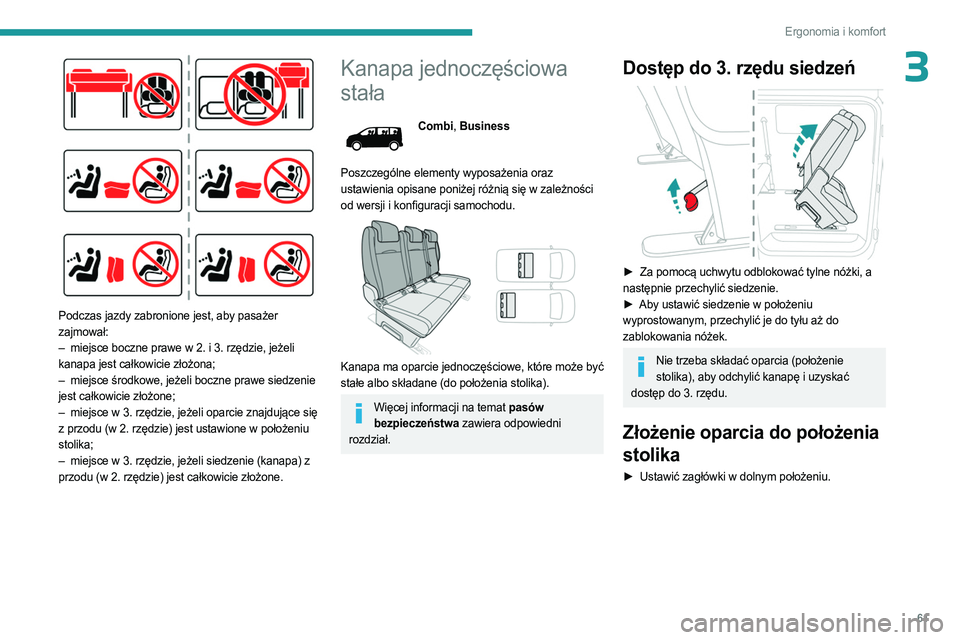

61
Ergonomia i komfort
3

Podczas jazdy zabronione jest, aby pasażer
zajmował:
–
miejsce boczne prawe w 2. i 3. rzędzie, jeżeli

kanapa jest całkowicie złożona;
–

miejsce środkowe, jeżeli boczne prawe siedzenie

jest całkowicie złożone;
–

miejsce w 3. rzędzie, jeżeli oparcie znajdujące się

z przodu (w 2. rzędzie) jest ustawione w położeniu
stolika;
–

miejsce w 3. rzędzie, jeżeli siedzenie (kanapa) z

przodu (w 2. rzędzie) jest całkowicie złożone.
Kanapa jednoczęściowa
stała
Combi, Business
Poszczególne elementy wyposażenia oraz
ustawienia opisane poniżej różnią się w zależności
od wersji i konfiguracji samochodu.


Kanapa ma oparcie jednoczęściowe, które może być
stałe albo składane (do położenia stolika).
Więcej informacji na temat pasów bezpieczeństwa zawiera odpowiedni
rozdział.
Dostęp do 3. rzędu siedzeń

► Za pomocą uchwytu odblokować tylne nóżki, a
następnie przechylić siedzenie.
►

Aby ustawić siedzenie w położeniu

wyprostowanym, przechylić je do tyłu aż do
zablokowania nóżek.
Nie trzeba składać oparcia (położenie stolika), aby odchylić kanapę i uzyskać
dostęp do 3. rzędu.
Złożenie oparcia do położenia
stolika
► Ustawić zagłówki w dolnym położeniu.

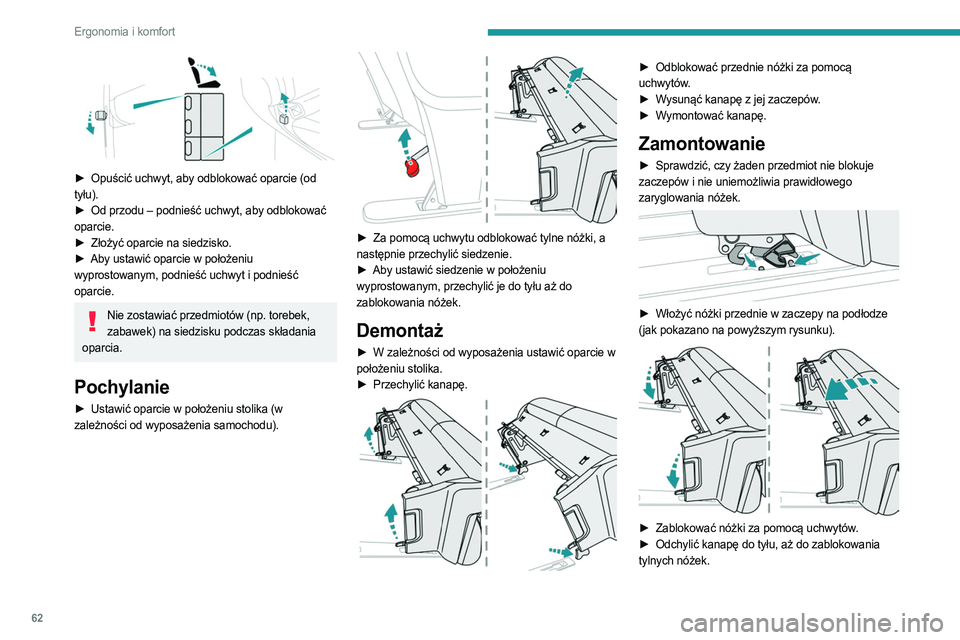

62
Ergonomia i komfort

► Opuścić uchwyt, aby odblokować oparcie (od
tyłu).
►

Od przodu – podnieść uchwyt, aby odblokować

oparcie.
►

Złożyć oparcie na siedzisko.
►


Aby ustawić oparcie w położeniu

wyprostowanym, podnieść uchwyt i podnieść
oparcie.
Nie zostawiać przedmiotów (np. torebek, zabawek) na siedzisku podczas składania
oparcia.
Pochylanie
► Ustawić oparcie w położeniu stolika (w
zależności od wyposażenia samochodu).


► Za pomocą uchwytu odblokować tylne nóżki, a
następnie przechylić siedzenie.
►

Aby ustawić siedzenie w położeniu

wyprostowanym, przechylić je do tyłu aż do
zablokowania nóżek.
Demontaż
► W zależności od wyposażenia ustawić oparcie w
położeniu stolika.
►

Przechylić kanapę.

► Odblokować przednie nóżki za pomocą
uchwytów.
►

W
ysunąć kanapę z jej zaczepów.
►

W
ymontować kanapę.
Zamontowanie
► Sprawdzić, czy żaden przedmiot nie blokuje
zaczepów i nie uniemożliwia prawidłowego
zaryglowania nóżek.


► Włożyć nóżki przednie w zaczepy na podłodze
(jak pokazano na powyższym rysunku).


► Zablokować nóżki za pomocą uchwytów .
► Odchylić kanapę do tyłu, aż do zablokowania
tylnych nóżek.

63

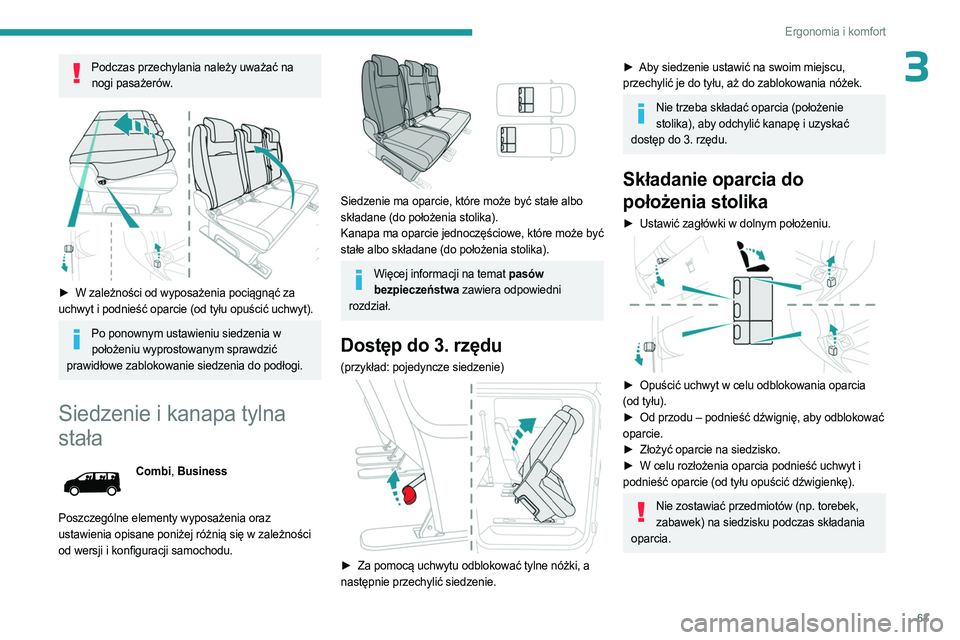

Ergonomia i komfort
3Podczas przechylania należy uważać na nogi pasażerów.


► W zależności od wyposażenia pociągnąć za
uchwyt i podnieść oparcie (od tyłu opuścić uchwyt).
Po ponownym ustawieniu siedzenia w położeniu wyprostowanym sprawdzić
prawidłowe zablokowanie siedzenia do podłogi.
Siedzenie i kanapa tylna
stała
Combi, Business
Poszczególne elementy wyposażenia oraz
ustawienia opisane poniżej różnią się w zależności
od wersji i konfiguracji samochodu.


Siedzenie ma oparcie, które może być stałe albo
składane (do położenia stolika).
Kanapa ma oparcie jednoczęściowe, które może być
stałe albo składane (do położenia stolika).
Więcej informacji na temat pasów bezpieczeństwa zawiera odpowiedni
rozdział.
Dostęp do 3. rzędu
(przykład: pojedyncze siedzenie)

► Za pomocą uchwytu odblokować tylne nóżki, a
następnie przechylić siedzenie.
► Aby siedzenie ustawić na swoim miejscu,
przechylić je do tyłu, aż do zablokowania nóżek.
Nie trzeba składać oparcia (położenie stolika), aby odchylić kanapę i uzyskać
dostęp do 3. rzędu.
Składanie oparcia do
położenia stolika
► Ustawić zagłówki w dolnym położeniu.

► Opuścić uchwyt w celu odblokowania oparcia
(od tyłu).
►

Od przodu – podnieść dźwignię, aby odblokować

oparcie.
►

Złożyć oparcie na siedzisko.
►


W celu rozłożenia oparcia podnieść uchwyt i

podnieść oparcie (od tyłu opuścić dźwigienkę).
Nie zostawiać przedmiotów (np. torebek, zabawek) na siedzisku podczas składania
oparcia.

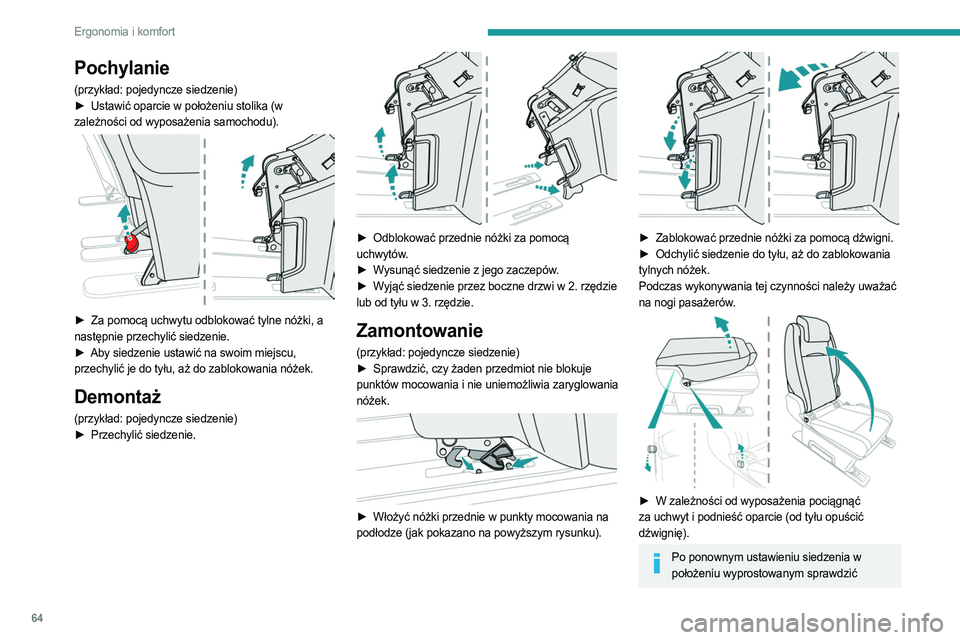

64
Ergonomia i komfort
Pochylanie
(przykład: pojedyncze siedzenie)
► Ustawić oparcie w położeniu stolika (w
zależności od wyposażenia samochodu).


► Za pomocą uchwytu odblokować tylne nóżki, a
następnie przechylić siedzenie.
►

Aby siedzenie ustawić na swoim miejscu,

przechylić je do tyłu, aż do zablokowania nóżek.
Demontaż
(przykład: pojedyncze siedzenie)
► Przechylić siedzenie.

► Odblokować przednie nóżki za pomocą
uchwytów.
►

W
ysunąć siedzenie z jego zaczepów.
►

W
yjąć siedzenie przez boczne drzwi w 2. rzędzie
lub od tyłu w 3. rzędzie.
Zamontowanie
(przykład: pojedyncze siedzenie)
► Sprawdzić, czy żaden przedmiot nie blokuje
punktów mocowania i nie uniemożliwia zaryglowania
nóżek.


► Włożyć nóżki przednie w punkty mocowania na
podłodze (jak pokazano na powyższym rysunku).


► Zablokować przednie nóżki za pomocą dźwigni.
► Odchylić siedzenie do tyłu, aż do zablokowania
tylnych nóżek.
Podczas wykonywania tej czynności należy uważać
na nogi pasażerów.


► W zależności od wyposażenia pociągnąć
za uchwyt i podnieść oparcie (od tyłu opuścić
dźwignię).
Po ponownym ustawieniu siedzenia w położeniu wyprostowanym sprawdzić

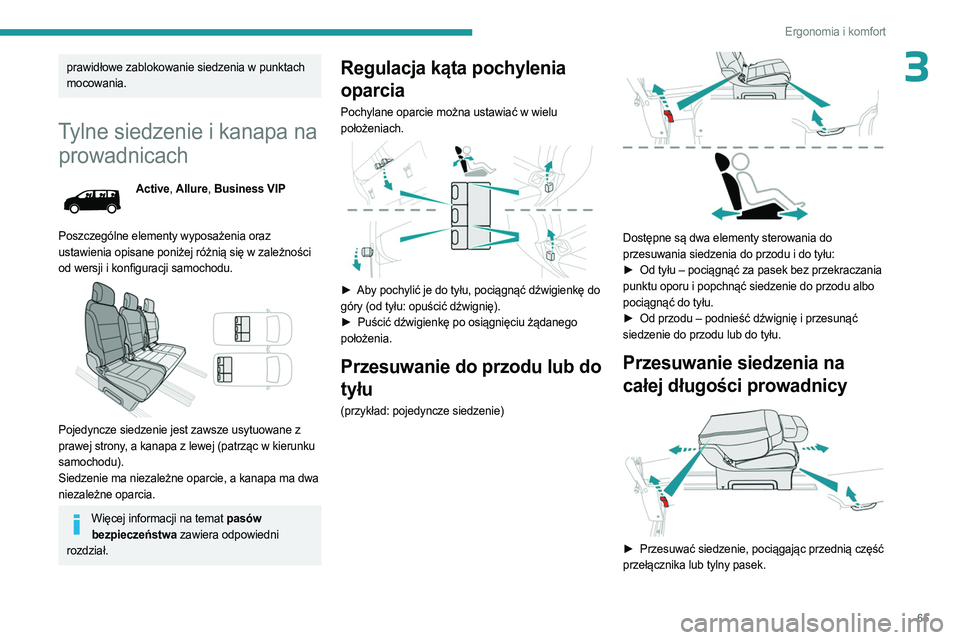

65
Ergonomia i komfort
3prawidłowe zablokowanie siedzenia w punktach
mocowania.
Tylne siedzenie i kanapa na prowadnicach
Active, Allure, Business VIP
Poszczególne elementy wyposażenia oraz
ustawienia opisane poniżej różnią się w zależności
od wersji i konfiguracji samochodu.


Pojedyncze siedzenie jest zawsze usytuowane z
prawej strony, a kanapa z lewej (patrząc w kierunku
samochodu).
Siedzenie ma niezależne oparcie, a kanapa ma dwa
niezależne oparcia.
Więcej informacji na temat pasów bezpieczeństwa zawiera odpowiedni
rozdział.
Regulacja kąta pochylenia
oparcia
Pochylane oparcie można ustawiać w wielu
położeniach.


► Aby pochylić je do tyłu, pociągnąć dźwigienkę do
góry (od tyłu: opuścić dźwignię).
►

Puścić dźwigienkę po osiągnięciu żądanego

położenia.
Przesuwanie do przodu lub do
tyłu
(przykład: pojedyncze siedzenie)

Dostępne są dwa elementy sterowania do
przesuwania siedzenia do przodu i do tyłu:
►

Od tyłu – pociągnąć za pasek bez przekraczania

punktu oporu i popchnąć siedzenie do przodu albo
pociągnąć do tyłu.
►

Od przodu – podnieść dźwignię i przesunąć

siedzenie do przodu lub do tyłu.
Przesuwanie siedzenia na
całej długości prowadnicy


► Przesuwać siedzenie, pociągając przednią część
przełącznika lub tylny pasek.

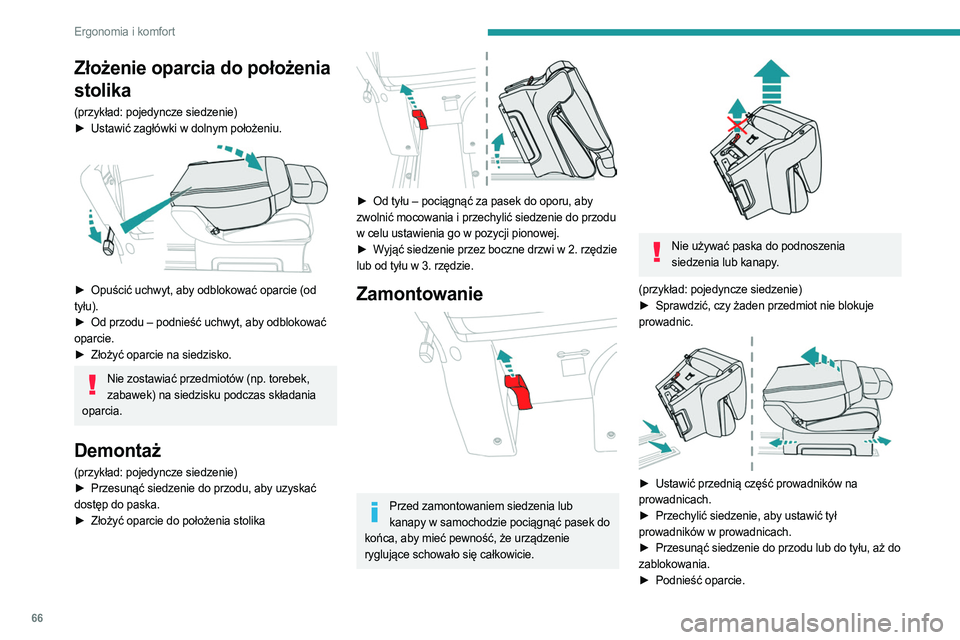

66
Ergonomia i komfort
Złożenie oparcia do położenia
stolika
(przykład: pojedyncze siedzenie)
► Ustawić zagłówki w dolnym położeniu.

► Opuścić uchwyt, aby odblokować oparcie (od
tyłu).
►

Od przodu – podnieść uchwyt, aby odblokować

oparcie.
►

Złożyć oparcie na siedzisko.
Nie zostawiać przedmiotów (np. torebek, zabawek) na siedzisku podczas składania
oparcia.
Demontaż
(przykład: pojedyncze siedzenie)
► Przesunąć siedzenie do przodu, aby uzyskać
dostęp do paska.
►

Złożyć oparcie do położenia stolika

► Od tyłu – pociągnąć za pasek do oporu, aby
zwolnić mocowania i przechylić siedzenie do przodu
w celu ustawienia go w pozycji pionowej.
►

W
yjąć siedzenie przez boczne drzwi w 2. rzędzie
lub od tyłu w 3. rzędzie.
Zamontowanie

Przed zamontowaniem siedzenia lub kanapy w samochodzie pociągnąć pasek do
końca, aby mieć pewność, że urządzenie
ryglujące schowało się całkowicie.


Nie używać paska do podnoszenia siedzenia lub kanapy.
(przykład: pojedyncze siedzenie)
►

Sprawdzić, czy żaden przedmiot nie blokuje

prowadnic.


► Ustawić przednią część prowadników na
prowadnicach.
►

Przechylić siedzenie, aby ustawić tył

prowadników w prowadnicach.
►

Przesunąć siedzenie do przodu lub do tyłu, aż do

zablokowania.
►

Podnieść oparcie.

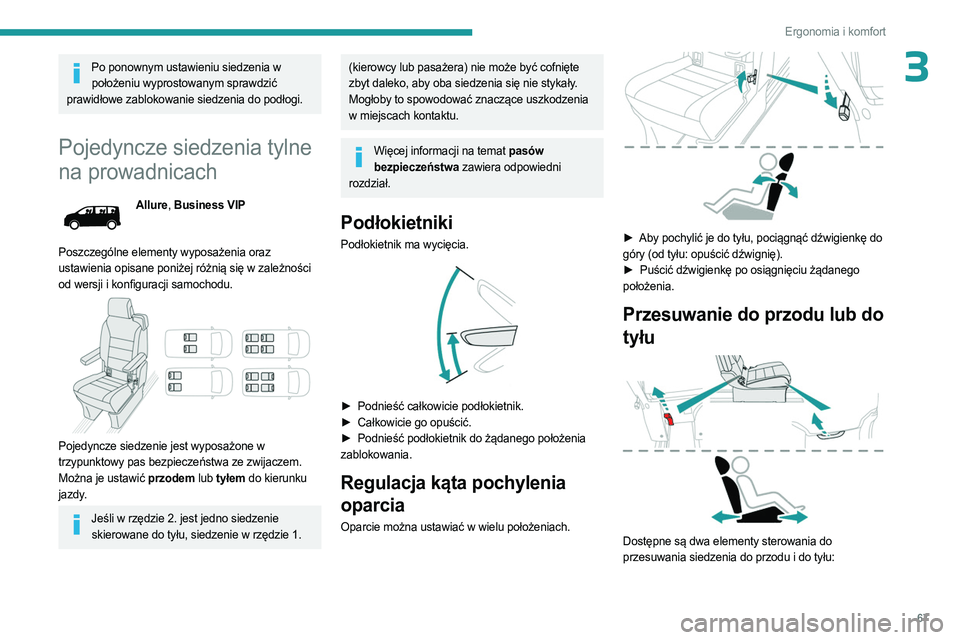

67
Ergonomia i komfort
3Po ponownym ustawieniu siedzenia w położeniu wyprostowanym sprawdzić
prawidłowe zablokowanie siedzenia do podłogi.
Pojedyncze siedzenia tylne
na prowadnicach
Allure, Business VIP
Poszczególne elementy wyposażenia oraz
ustawienia opisane poniżej różnią się w zależności
od wersji i konfiguracji samochodu.


Pojedyncze siedzenie jest wyposażone w
trzypunktowy pas bezpieczeństwa ze zwijaczem.
Można je ustawić przodem lub tyłem do kierunku
jazdy.
Jeśli w rzędzie 2. jest jedno siedzenie skierowane do tyłu, siedzenie w rzędzie 1.
(kierowcy lub pasażera) nie może być cofnięte
zbyt daleko, aby oba siedzenia się nie stykały.
Mogłoby to spowodować znaczące uszkodzenia
w miejscach kontaktu.
Więcej informacji na temat pasów bezpieczeństwa zawiera odpowiedni
rozdział.
Podłokietniki
Podłokietnik ma wycięcia.

► Podnieść całkowicie podłokietnik.
► Całkowicie go opuścić.
►

Podnieść podłokietnik do żądanego położenia

zablokowania.
Regulacja kąta pochylenia
oparcia
Oparcie można ustawiać w wielu położeniach.

► Aby pochylić je do tyłu, pociągnąć dźwigienkę do
góry (od tyłu: opuścić dźwignię).
►

Puścić dźwigienkę po osiągnięciu żądanego

położenia.
Przesuwanie do przodu lub do
tyłu


Dostępne są dwa elementy sterowania do
przesuwania siedzenia do przodu i do tyłu:

68

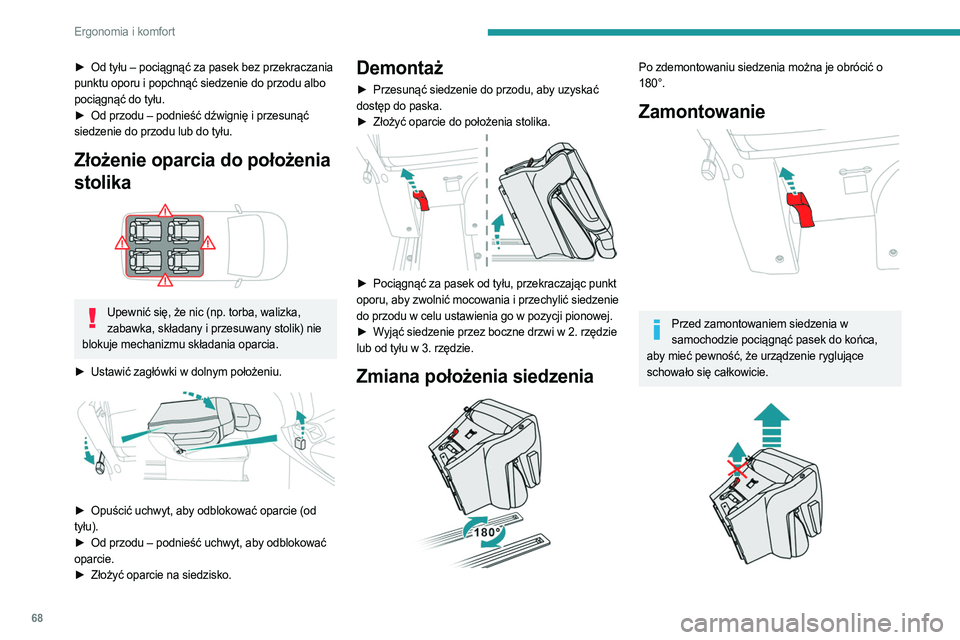

Ergonomia i komfort
► Od tyłu – pociągnąć za pasek bez przekraczania
punktu oporu i popchnąć siedzenie do przodu albo
pociągnąć do tyłu.
►

Od przodu – podnieść dźwignię i przesunąć

siedzenie do przodu lub do tyłu.
Złożenie oparcia do położenia
stolika


Upewnić się, że nic (np. torba, walizka, zabawka, składany i przesuwany stolik) nie
blokuje mechanizmu składania oparcia.
►

Ustawić zagłówki w dolnym położeniu.

► Opuścić uchwyt, aby odblokować oparcie (od
tyłu).
►

Od przodu – podnieść uchwyt, aby odblokować

oparcie.
►

Złożyć oparcie na siedzisko.
Demontaż
► Przesunąć siedzenie do przodu, aby uzyskać
dostęp do paska.
►

Złożyć oparcie do położenia stolika.

► Pociągnąć za pasek od tyłu, przekraczając punkt
oporu, aby zwolnić mocowania i przechylić siedzenie
do przodu w celu ustawienia go w pozycji pionowej.
►

W
yjąć siedzenie przez boczne drzwi w 2. rzędzie
lub od tyłu w 3. rzędzie.
Zmiana położenia siedzenia

Po zdemontowaniu siedzenia można je obrócić o
180°.
Zamontowanie

Przed zamontowaniem siedzenia w samochodzie pociągnąć pasek do końca,
aby mieć pewność, że urządzenie ryglujące
schowało się całkowicie.
