PEUGEOT EXPERT 2023 Instruksjoner for bruk (in Norwegian)

11 9
Sikkerhet
5Plassering av ISOFIX-barnesete
I henhold til det europeiske regelverket gir denne tabellen deg oversikt\
over mulighetene for montering av ISOFIX-barneseter på seter utstyrt\
med ISOFIX-
festepunkter i bilen.
På universelle eller semi-universelle ISOFIX-barneseter vises ISOFIX-\
størrelseskategorien, som angis med en bokstav mellom A og G, ved siden av
ISOFIX-logoen.


Barnets vekt / omtrentlig alder
Under 10 kg (Gruppe 0)
Opp til ca. 6 måneder Under 10 kg
(Gruppe 0)
Under 13 kg (gruppe 0+)
Opptil ca. 1 år Fra 9 til 18 kg (gruppe 1)
Fra omtrent 1 år til 3 år
Type ISOFIX-barnesete Bærebag (1)ryggen i
kjøreretningen ryggen i
kjøreretningen ansikt i kjøreretningen
F G C D E C D A B B1 B2 B3
ISOFIX-størrelseskategori




Individuelt
passasjersete eller dobbelt
passasjersete
med to seter med kollisjonspute for passasjer
deaktivert «AV »
eller aktivert « PÅ» Ikke ISOFIX

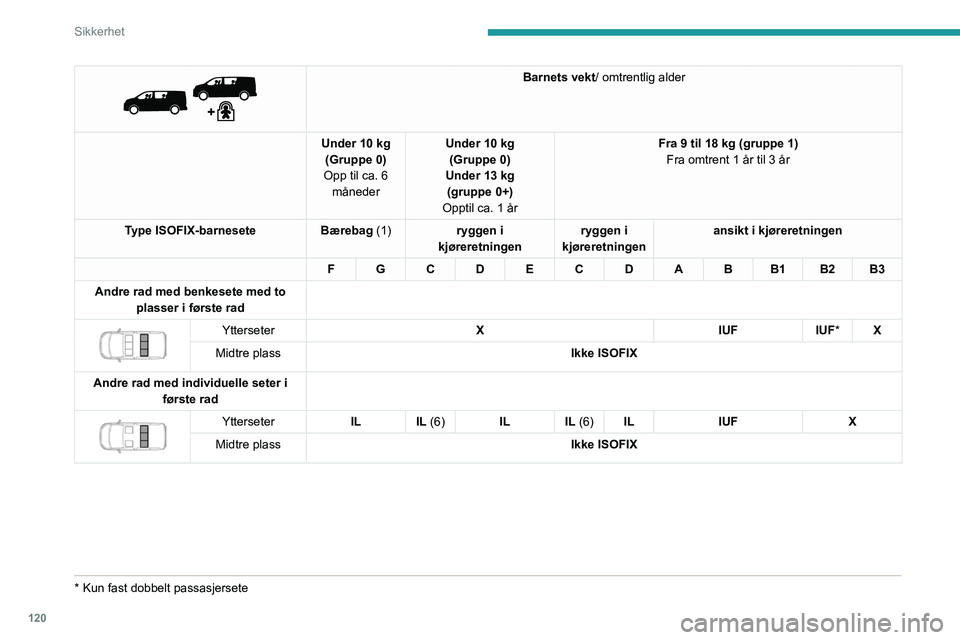

120
Sikkerhet


Barnets vekt/ omtrentlig alder
Under 10 kg (Gruppe 0)
Opp til ca. 6 måneder Under 10 kg
(Gruppe 0)
Under 13 kg (gruppe 0+)
Opptil ca. 1 år Fra 9 til 18 kg (gruppe 1)
Fra omtrent 1 år til 3 år
Type ISOFIX-barnesete Bærebag (1)ryggen i
kjøreretningen ryggen i
kjøreretningen ansikt i kjøreretningen
F G C D E C D A B B1 B2 B3
Andre rad med benkesete med to plasser i første rad


Ytterseter XIUFIUF*X
Midtre plass Ikke ISOFIX
Andre rad med individuelle seter i første rad


Ytterseter IL IL (6) IL IL (6)ILIUF X
Midtre plass Ikke ISOFIX
* Kun fast dobbelt passasjersete

121

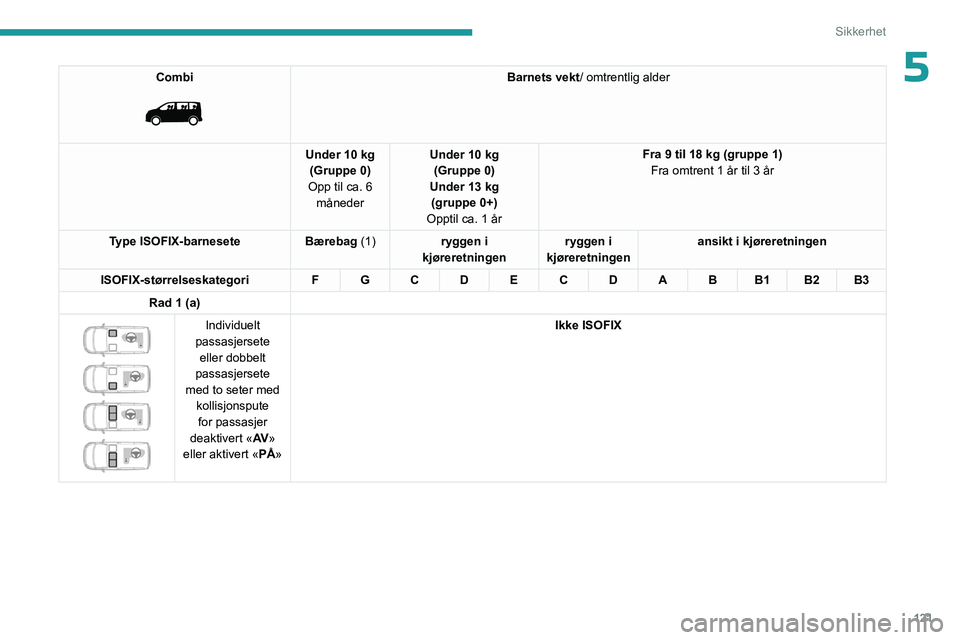

Sikkerhet
5Combi

Barnets vekt/ omtrentlig alder
Under 10 kg (Gruppe 0)
Opp til ca. 6 måneder Under 10 kg
(Gruppe 0)
Under 13 kg (gruppe 0+)
Opptil ca. 1 år Fra 9 til 18 kg (gruppe 1)
Fra omtrent 1 år til 3 år
Type ISOFIX-barnesete Bærebag (1)ryggen i
kjøreretningen ryggen i
kjøreretningen ansikt i kjøreretningen
ISOFIX-størrelseskategori F G C D E C D A B B1 B2 B3
Rad 1 (a)


Individuelt
passasjersete eller dobbelt
passasjersete
med to seter med kollisjonspute for passasjer
deaktivert «AV »
eller aktivert « PÅ» Ikke ISOFIX

122

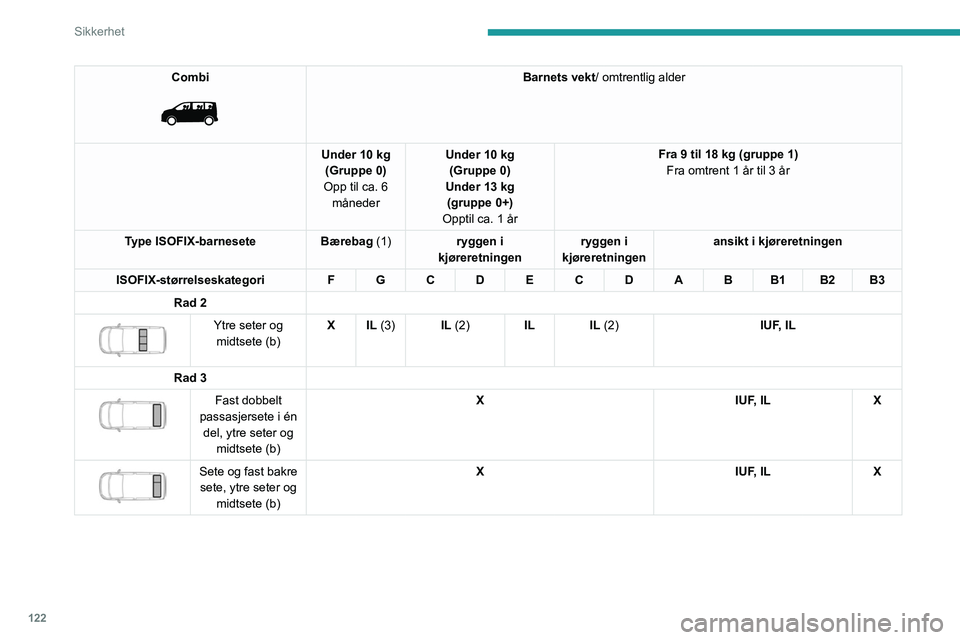

Sikkerhet
Combi

Barnets vekt/ omtrentlig alder
Under 10 kg (Gruppe 0)
Opp til ca. 6 måneder Under 10 kg
(Gruppe 0)
Under 13 kg (gruppe 0+)
Opptil ca. 1 år Fra 9 til 18 kg (gruppe 1)
Fra omtrent 1 år til 3 år
Type ISOFIX-barnesete Bærebag (1)ryggen i
kjøreretningen ryggen i
kjøreretningen ansikt i kjøreretningen
ISOFIX-størrelseskategori F G C D E C D A B B1 B2 B3
Rad 2


Ytre seter og midtsete (b) X IL (3)
IL (2)IL IL (2) IUF, IL
Rad 3


Fast dobbelt
passasjersete i én del, ytre seter og midtsete (b) X
IUF, ILX


Sete og fast bakre
sete, ytre seter og midtsete (b) X
IUF, ILX

123
Sikkerhet

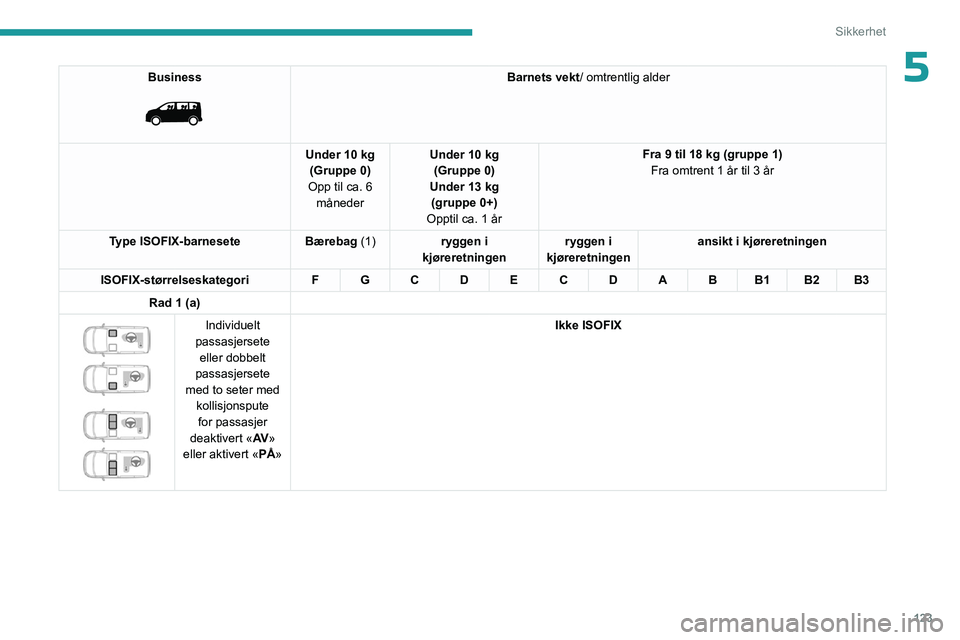

5Business

Barnets vekt/ omtrentlig alder
Under 10 kg (Gruppe 0)
Opp til ca. 6 måneder Under 10 kg
(Gruppe 0)
Under 13 kg (gruppe 0+)
Opptil ca. 1 år Fra 9 til 18 kg (gruppe 1)
Fra omtrent 1 år til 3 år
Type ISOFIX-barnesete Bærebag (1)ryggen i
kjøreretningen ryggen i
kjøreretningen ansikt i kjøreretningen
ISOFIX-størrelseskategori F G C D E C D A B B1 B2 B3
Rad 1 (a)




Individuelt
passasjersete eller dobbelt
passasjersete
med to seter med kollisjonspute for passasjer
deaktivert «AV »
eller aktivert « PÅ» Ikke ISOFIX

124

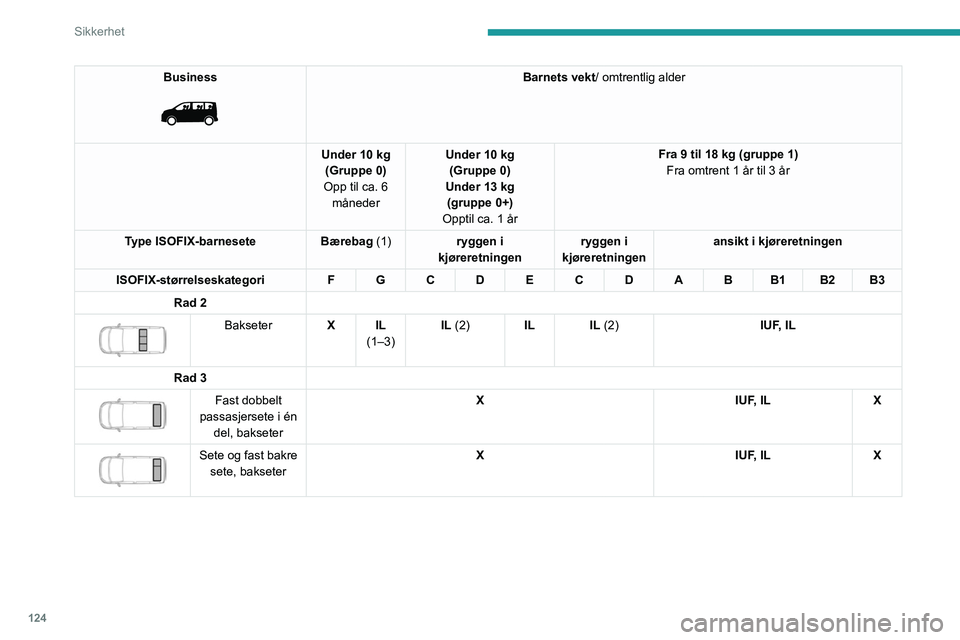

Sikkerhet
Business

Barnets vekt/ omtrentlig alder
Under 10 kg (Gruppe 0)
Opp til ca. 6 måneder Under 10 kg
(Gruppe 0)
Under 13 kg (gruppe 0+)
Opptil ca. 1 år Fra 9 til 18 kg (gruppe 1)
Fra omtrent 1 år til 3 år
Type ISOFIX-barnesete Bærebag (1)ryggen i
kjøreretningen ryggen i
kjøreretningen ansikt i kjøreretningen
ISOFIX-størrelseskategori F G C D E C D A B B1 B2 B3
Rad 2


Bakseter X IL
(1–3) IL (2)
IL IL (2) IUF, IL
Rad 3


Fast dobbelt
passasjersete i én del, bakseter X
IUF, ILX


Sete og fast bakre
sete, bakseter X
IUF, ILX

125

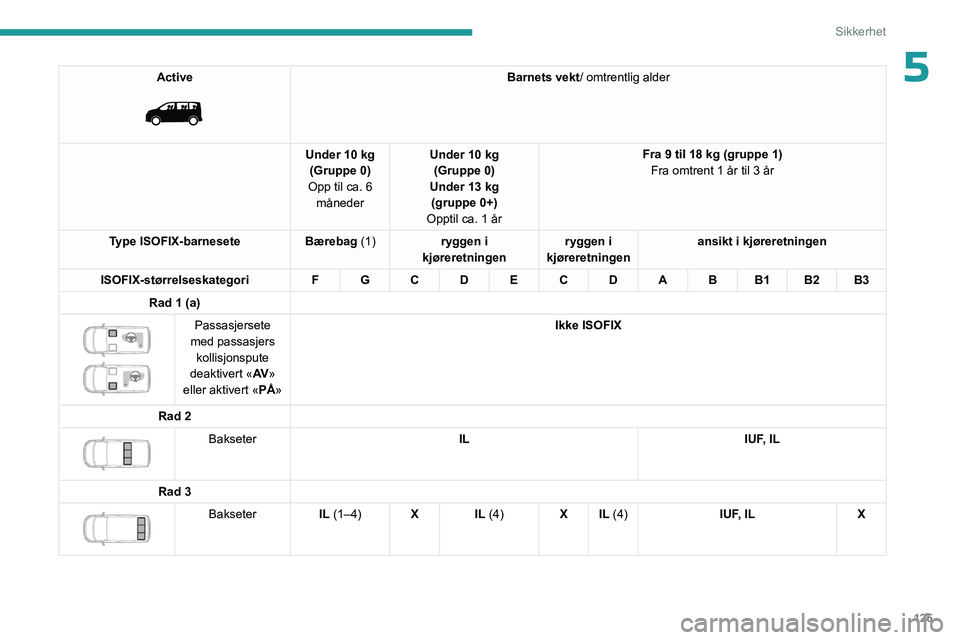

Sikkerhet
5Active

Barnets vekt/ omtrentlig alder
Under 10 kg (Gruppe 0)
Opp til ca. 6 måneder Under 10 kg
(Gruppe 0)
Under 13 kg (gruppe 0+)
Opptil ca. 1 år Fra 9 til 18 kg (gruppe 1)
Fra omtrent 1 år til 3 år
Type ISOFIX-barnesete Bærebag (1)ryggen i
kjøreretningen ryggen i
kjøreretningen ansikt i kjøreretningen
ISOFIX-størrelseskategori F G C D E C D A B B1 B2 B3
Rad 1 (a)


Passasjersete
med passasjers kollisjonspute
deaktivert «AV »
eller aktivert « PÅ» Ikke ISOFIX
Rad 2


Bakseter IL IUF, IL
Rad 3


Bakseter IL (1–4)X IL (4) X IL (4) IUF, ILX

126

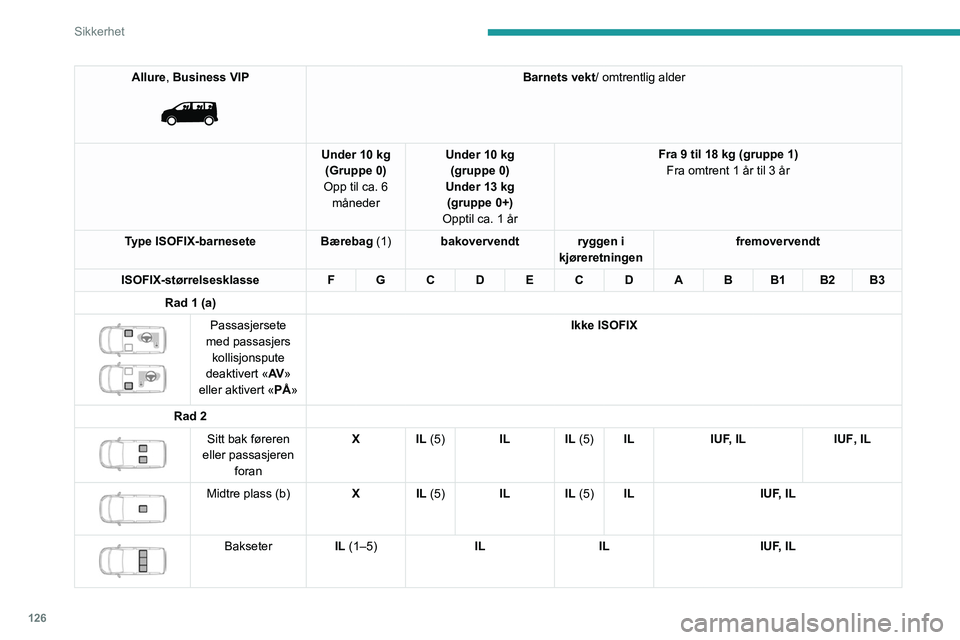

Sikkerhet
Allure, Business VIP

Barnets vekt/ omtrentlig alder
Under 10 kg (Gruppe 0)
Opp til ca. 6 måneder Under 10 kg
(gruppe 0)
Under 13 kg (gruppe 0+)
Opptil ca. 1 år Fra 9 til 18 kg (gruppe 1)
Fra omtrent 1 år til 3 år
Type ISOFIX-barnesete Bærebag (1)bakovervendt ryggen i
kjøreretningen fremovervendt
ISOFIX-størrelsesklasse F G C D E C D A B B1 B2 B3
Rad 1 (a)


Passasjersete
med passasjers kollisjonspute
deaktivert «AV »
eller aktivert « PÅ» Ikke ISOFIX
Rad 2


Sitt bak føreren
eller passasjeren foran X IL (5)
IL IL (5)ILIUF, IL IUF, IL


Midtre plass (b) X IL (5) IL IL (5)IL IUF, IL


BakseterIL (1–5) ILIL IUF, IL

127

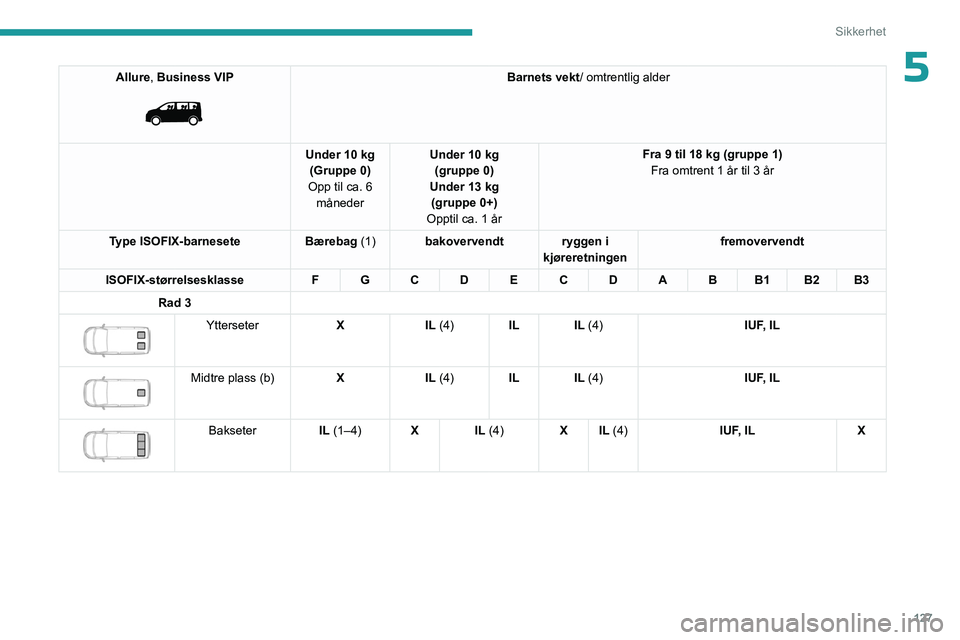

Sikkerhet
5Allure, Business VIP

Barnets vekt/ omtrentlig alder
Under 10 kg (Gruppe 0)
Opp til ca. 6 måneder Under 10 kg
(gruppe 0)
Under 13 kg (gruppe 0+)
Opptil ca. 1 år Fra 9 til 18 kg (gruppe 1)
Fra omtrent 1 år til 3 år
Type ISOFIX-barnesete Bærebag (1)bakovervendt ryggen i
kjøreretningen fremovervendt
ISOFIX-størrelsesklasse F G C D E C D A B B1 B2 B3
Rad 3


Ytterseter XIL (4)IL IL (4) IUF, IL


Midtre plass (b)XIL (4)IL IL (4) IUF, IL


BakseterIL (1–4)X IL (4) X IL (4) IUF, ILX

128

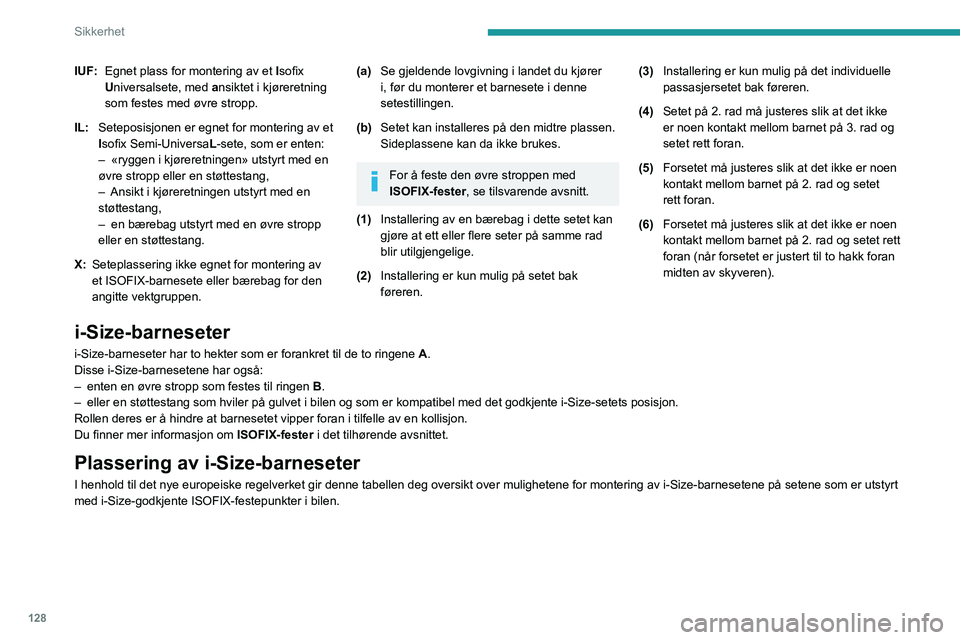

Sikkerhet
IUF:Egnet plass for montering av et Isofix
Universalsete, med ansiktet i kjøreretning
som festes med øvre stropp.
IL: Seteposisjonen er egnet for montering av et
Isofix Semi-Universa L-sete, som er enten:
–

«ryggen i kjøreretningen» utstyrt med en
øvre stropp eller en støttestang,
–


Ansikt i kjøreretningen utstyrt med en
støttestang,
–


en bærebag utstyrt med en øvre stropp
eller en støttestang.
X: Seteplassering ikke egnet for montering av
et ISOFIX-barnesete eller bærebag for den
angitte vektgruppen.
(a) Se gjeldende lovgivning i landet du kjører
i, før du monterer et barnesete i denne
setestillingen.
(b) Setet kan installeres på den midtre plassen.
Sideplassene kan da ikke brukes.
For å feste den øvre stroppen med
ISOFIX-fester, se tilsvarende avsnitt.
(1) Installering av en bærebag i dette setet kan
gjøre at ett eller flere seter på samme rad
blir utilgjengelige.
(2) Installering er kun mulig på setet bak
føreren. (3)
Installering er kun mulig på det individuelle
passasjersetet bak føreren.
(4) Setet på 2. rad må justeres slik at det ikke
er noen kontakt mellom barnet på 3. rad og
setet rett foran.
(5) Forsetet må justeres slik at det ikke er noen
kontakt mellom barnet på 2. rad og setet
rett foran.
(6) Forsetet må justeres slik at det ikke er noen
kontakt mellom barnet på 2. rad og setet rett
foran (når forsetet er justert til to hakk foran
midten av skyveren).
i-Size-barneseter
i-Size-barneseter har to hekter som er forankret til de to ringene A.
Disse i-Size-barnesetene har også:
–

enten en øvre stropp som festes til ringen B

.
–

eller en støttestang som hviler på gulvet i bilen og som er kompat\
ibel med det godkjente i-Size-setets posisjon.
Rollen deres er å hindre at barnesetet vipper foran i tilfelle av en \
kollisjon.
Du finner mer informasjon om ISOFIX-fester

i det tilhørende avsnittet.
Plassering av i-Size-barneseter
I henhold til det nye europeiske regelverket gir denne tabellen deg oversikt over mulighetene \
for montering av i-Size-barnesetene på setene som er utstyrt
med i-Size-godkjente ISOFIX-festepunkter i bilen.
