PEUGEOT EXPERT 2023 Instruksjoner for bruk (in Norwegian)

179
Praktisk informasjon
7

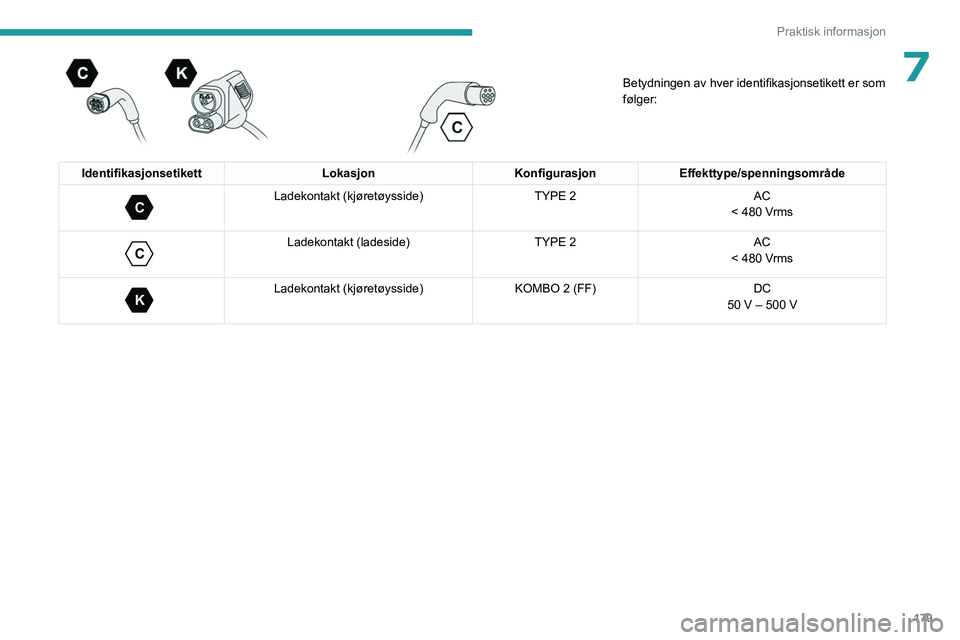

Betydningen av hver identifikasjonsetikett er som
følger:
Identifikasjonsetikett
LokasjonKonfigurasjonEffekttype/spenningsområde
C
Ladekontakt (kjøretøysside) TYPE 2AC
< 480 Vrms

C
Ladekontakt (ladeside) TYPE 2AC
< 480 Vrms

K
Ladekontakt (kjøretøysside) KOMBO 2 (FF)DC
50 V – 500 V

180
Praktisk informasjon

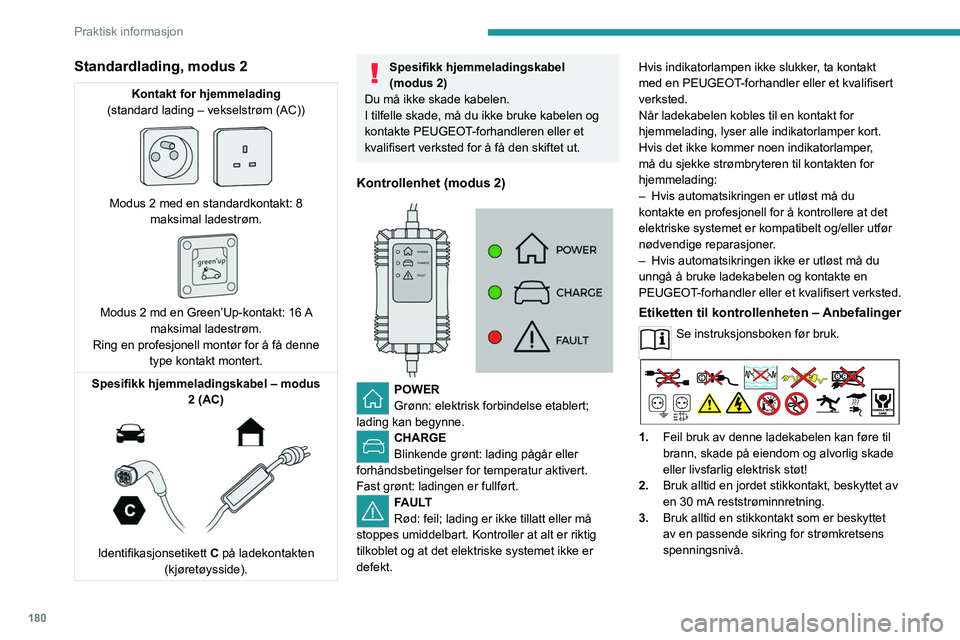

Standardlading, modus 2
Kontakt for hjemmelading
(standard lading – vekselstrøm (AC))


Modus 2 med en standardkontakt: 8 maksimal ladestrøm.


Modus 2 md en Green’Up-kontakt: 16 A
maksimal ladestrøm.
Ring en profesjonell montør for å få denne type kontakt montert.
Spesifikk hjemmeladingskabel – modus 2 (AC)


Identifikasjonsetikett C på ladekontakten
(kjøretøysside).
Spesifikk hjemmeladingskabel
(modus 2)
Du må ikke skade kabelen.
I tilfelle skade, må du ikke bruke kabelen og
kontakte PEUGEOT-forhandleren eller et
kvalifisert verksted for å få den skiftet ut.
Kontrollenhet (modus 2)


POWER
Grønn: elektrisk forbindelse etablert;
lading kan begynne.
CHARGE
Blinkende grønt: lading pågår eller
forhåndsbetingelser for temperatur aktivert.
Fast grønt: ladingen er fullført.
FAULT
Rød: feil; lading er ikke tillatt eller må
stoppes umiddelbart. Kontroller at alt er riktig
tilkoblet og at det elektriske systemet ikke er
defekt. Hvis indikatorlampen ikke slukker, ta kontakt
med en PEUGEOT-forhandler eller et kvalifisert
verksted.
Når ladekabelen kobles til en kontakt for
hjemmelading, lyser alle indikatorlamper kort.
Hvis det ikke kommer noen indikatorlamper,
må du sjekke strømbryteren til kontakten for
hjemmelading:
–

Hvis automatsikringen er utløst må du
kontakte en profesjonell for å kontrollere at det
elektriske systemet er kompatibelt og/eller utfør
nødvendige reparasjoner
.
–
Hvis automatsikringen ikke er utløst må du
unngå å bruke ladekabelen og kontakte en
PEUGEOT
-forhandler eller et kvalifisert verksted.
Etiketten til kontrollenheten – Anbefalinger
Se instruksjonsboken før bruk.
1.
Feil bruk av denne ladekabelen kan føre til
brann, skade på eiendom og alvorlig skade
eller livsfarlig elektrisk støt!
2. Bruk alltid en jordet stikkontakt, beskyttet av
en 30 mA reststrøminnretning.
3. Bruk alltid en stikkontakt som er beskyttet
av en passende sikring for strømkretsens
spenningsnivå.

181
Praktisk informasjon

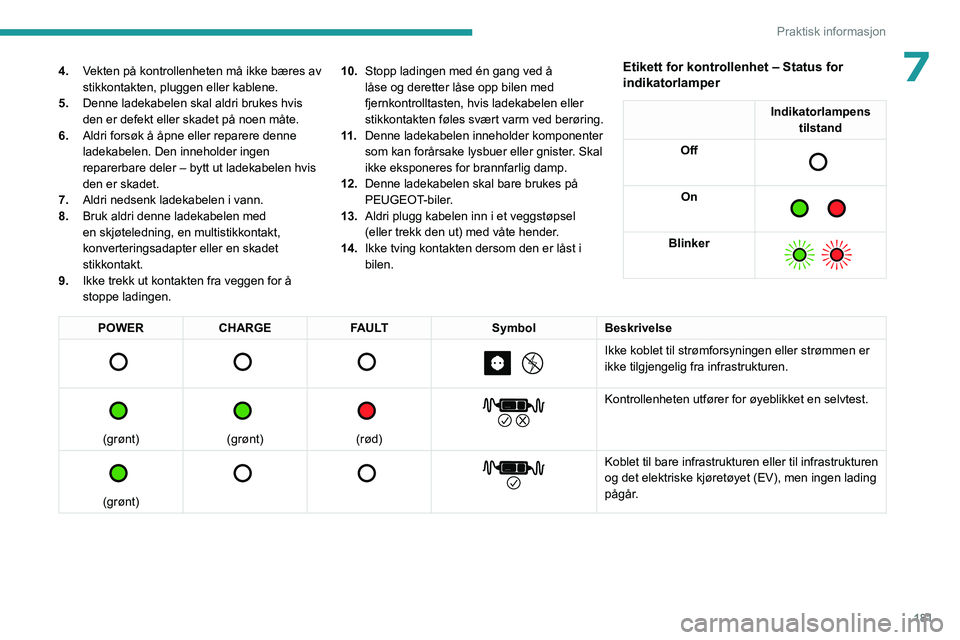

74.Vekten på kontrollenheten må ikke bæres av
stikkontakten, pluggen eller kablene.
5. Denne ladekabelen skal aldri brukes hvis
den er defekt eller skadet på noen måte.
6. Aldri forsøk å åpne eller reparere denne
ladekabelen. Den inneholder ingen
reparerbare deler – bytt ut ladekabelen hvis
den er skadet.
7. Aldri nedsenk ladekabelen i vann.
8. Bruk aldri denne ladekabelen med
en skjøteledning, en multistikkontakt,
konverteringsadapter eller en skadet
stikkontakt.
9. Ikke trekk ut kontakten fra veggen for å
stoppe ladingen. 10.
Stopp ladingen med én gang ved å
låse og deretter låse opp bilen med
fjernkontrolltasten, hvis ladekabelen eller
stikkontakten føles svært varm ved berøring.
11 . Denne ladekabelen inneholder komponenter
som kan forårsake lysbuer eller gnister. Skal
ikke eksponeres for brannfarlig damp.
12. Denne ladekabelen skal bare brukes på
PEUGEOT-biler.
13. Aldri plugg kabelen inn i et veggstøpsel
(eller trekk den ut) med våte hender.
14. Ikke tving kontakten dersom den er låst i
bilen.Etikett for kontrollenhet – Status for
indikatorlamper
Indikatorlampens
tilstand
Off


On

Blinker

POWER CHARGE FAULT SymbolBeskrivelse

Ikke koblet til strømforsyningen eller strømmen er
ikke tilgjengelig fra infrastrukturen.


(grønt)


(grønt)


(rød)


Kontrollenheten utfører for øyeblikket en selvtest.


(grønt)


Koblet til bare infrastrukturen eller til infrastrukturen
og det elektriske kjøretøyet (EV), men ingen lading
pågår.

182
Praktisk informasjon

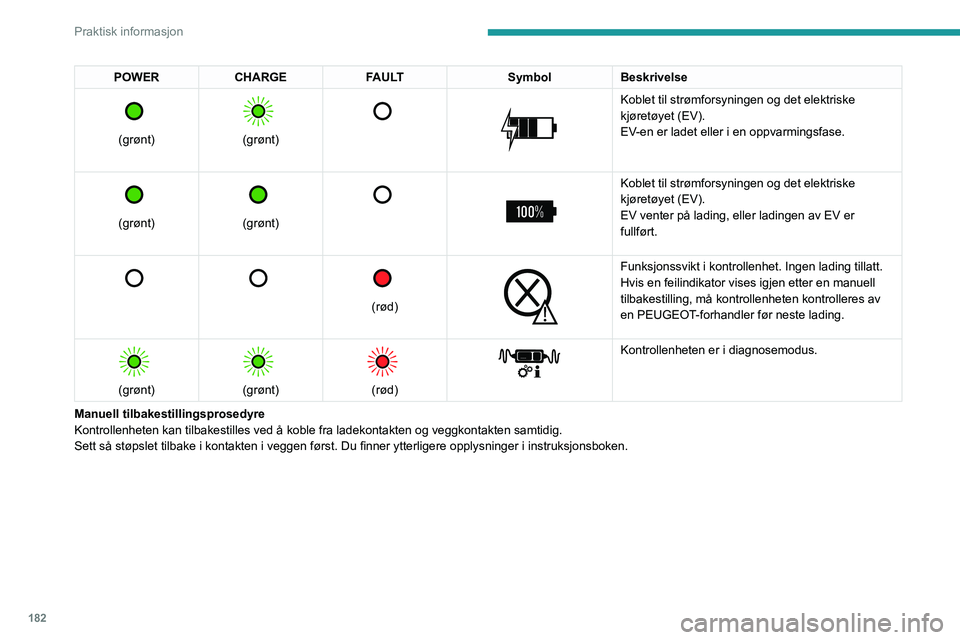

POWERCHARGE FAULT SymbolBeskrivelse

(grønt)


(grønt)



Koblet til strømforsyningen og det elektriske
kjøretøyet (EV).
EV-en er ladet eller i en oppvarmingsfase.


(grønt)


(grønt)



Koblet til strømforsyningen og det elektriske
kjøretøyet (EV).
EV venter på lading, eller ladingen av EV er
fullført.


(rød)


Funksjonssvikt i kontrollenhet. Ingen lading tillatt.
Hvis en feilindikator vises igjen etter en manuell
tilbakestilling, må kontrollenheten kontrolleres av
en PEUGEOT-forhandler før neste lading.


(grønt)


(grønt)


(rød)


Kontrollenheten er i diagnosemodus.
Manuell tilbakestillingsprosedyre
Kontrollenheten kan tilbakestilles ved å koble fra ladekontakten og v\
eggkontakten samtidig.
Sett så støpslet tilbake i kontakten i veggen først. Du finner ytterligere opplysninger i instruksjonsboken.

183
Praktisk informasjon

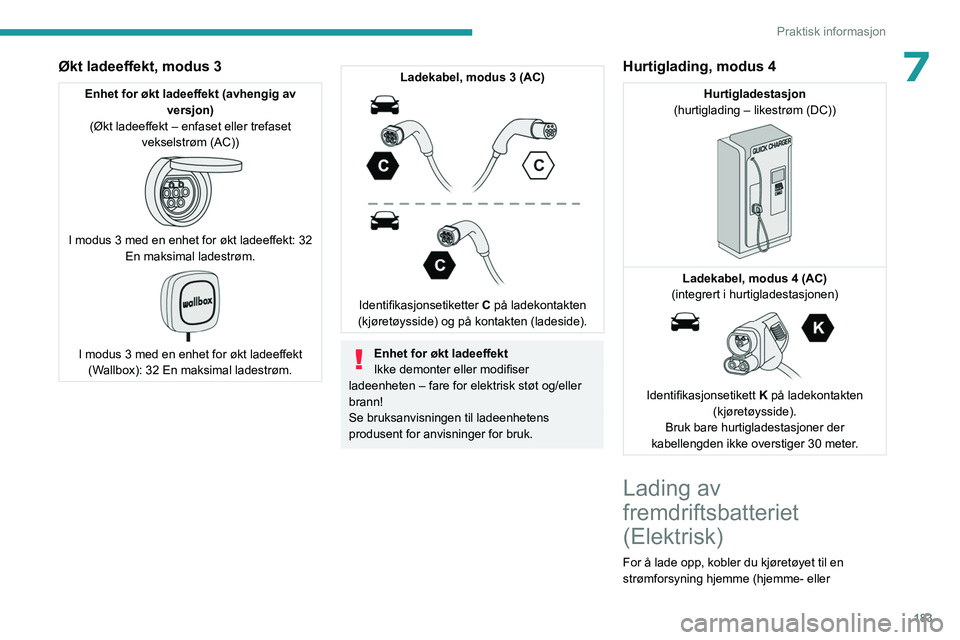

7Økt ladeeffekt, modus 3
Enhet for økt ladeeffekt (avhengig av versjon)
(Økt ladeeffekt – enfaset eller trefaset vekselstrøm (AC))


I modus 3 med en enhet for økt ladeeffekt: 32 En maksimal ladestrøm.


I modus 3 med en enhet for økt ladeeffekt (Wallbox): 32 En maksimal ladestrøm.
Ladekabel, modus 3 (AC)

Identifikasjonsetiketter C på ladekontakten
(kjøretøysside) og på kontakten (ladeside).
Enhet for økt ladeeffekt
Ikke demonter eller modifiser
ladeenheten – fare for elektrisk støt og/eller
brann!
Se bruksanvisningen til ladeenhetens
produsent for anvisninger for bruk.
Hurtiglading, modus 4
Hurtigladestasjon
(hurtiglading – likestrøm (DC))


Ladekabel, modus 4 (AC)
(integrert i hurtigladestasjonen)


Identifikasjonsetikett K på ladekontakten
(kjøretøysside).
Bruk bare hurtigladestasjoner der
kabellengden ikke overstiger 30 meter.
Lading av
fremdriftsbatteriet
(Elektrisk)
For å lade opp, kobler du kjøretøyet til en
strømforsyning hjemme (hjemme- eller

184
Praktisk informasjon
økt ladeeffekt) eller til en hurtigladestasjon
(hurtiglading).
For full ladning, følg den ønskede
ladeprosedyren uten å stoppe den, til den
avsluttes automatisk. Lading kan skje
enten øyeblikkelig eller utsettes (unntatt
hurtigladestasjon, modus 4).
Du kan stoppe hjemme- eller økt ladeeffekt
når som helst ved opplåsing av kjøretøyet
og fjerning av støpselet. For hurtiglading, se
hurtigladestasjonen.
Du finner mer informasjon om ladedisplayene på
instrumentpanelet og berøringsskjermen i det
aktuelle avsnittet.
Det er også mulig å overvåke
ladefremdriften med MYPEUGEOT
APP-applikasjonen.
For mer informasjon om

Fjernstyrte
tilleggsfunksjoner , se tilhørende avsnitt.
Som et sikkerhetsmål vil motoren ikke
starte hvis ladekabelen er koblet til
kontakten på bilen. Det vises en advarsel på
instrumentpanelet.
Kjøling av fremdriftsbatteriet
Kjøleviften i motorrommet tennes under
lading for å kjøle den interne laderen og
drivbatteriet.
Lav lading / kjøring
Kjøring når drivbatteriets ladningsnivå er
for lavt, kan føre til at bilen bryter ned og kan
resultere i ulykker eller alvorlige skader. Sørg
ALLTID for at drivbatteriet har et tilstrekkelig
ladningsnivå.
Lav lading / parkering
Hvis utetemperaturen er negativ,
anbefales det å ikke parkere bilen ute i flere
timer med lav lading (mindre enn 20
%).
Kjøretøy i lagring i mer enn 1 måned
Hvis bilen ikke brukes over lenger
(lenger enn 4 uker) uten mulighet for lading
ved omstart, kan selvutladningen gjøre det
umulig å starte bilen på nytt hvis drivbatteriets
ladningsnivå er lavt eller svært lavt, særlig
ved negative omgivelsestemperaturer. Sørg
ALLTID for at drivbatteriet har en lading
mellom 20
% og 40 % hvis du ikke har tenkt å
bruke bilen på flere uker.
Ikke koble fra ladekabelen.
Parker alltid kjøretøyet et sted med
temperaturer mellom -10
°C and 30 °C
(parkering på et sted med ekstreme
temperaturer kan skade drivbatteriet).
Koble kabelen fra (+)-terminalen på
tilbehørsbatteriet i motorrommet.
Koble en 12 V batterilader til (+)- og
(-)-terminaler på tilbehørsbatteriet ca. hver
tredje måned for å lade opp tilbehørsbatteriet
igjen og vedlikeholde en driftsspenning.
Forholdsregler
Våre elektriske biler har blitt utviklet i samsvar
med anbefalingene for maksimale grenser
for elektromagnetiske felt som er utstedt av
International Commission on Non-Ionizing
Radiation Protection (ICNIRP-retningslinjene fra
1998).
Brukere av pacemakere eller tilsvarende
utstyr
Spør legen din om hvilke forholdsregler
du bør ta, eller spør produsenten av det
implanterte elektromedisinske apparatet om
hvorvidt operasjonen er garantert i et miljø som
samsvarer med ICNIRP-anbefalingene.
Hvis i tvil
Hjemme- eller hurtiglading : ikke
vær inne i eller i nærheten av bilen, eller i
nærheten av ladekabelen eller ladeenheten,
selv i kort tid.
For hjemmelading eller økt ladeeffekt
Før lading
Avhengig av kontekst:
►

Kontroller at det elektriske systemet
som skal brukes, tilfredsstiller gjeldende
standarder og er kompatibelt med kjøretøyet.

185
Praktisk informasjon
7► En profesjonell elektriker skal installere
støpsel for hjemmelading eller enhet for økt
ladeeffekt (W
allbox), som er kompatible med
bilen.
Du bør helst bruke den tilgjengelige
ladekabelen som tilbehør.
For ytterligere informasjon kan du ta kontakt
med en PEUGEOT-forhandler eller et
kvalifisert verksted.
Under lading
Når ladingen pågår, vil opplåsing av
kjøretøyet føre til at ladingen stopper.
Hvis ikke noen dører åpnes (dør eller
bakluke) eller støpselet, låses kjøretøyet
igjen etter 30 sekunder og ladingen fortsetter
automatisk.
Aldri arbeid under panseret:
–

Noen områder forblir veldig varme, selv
en time etter at ladingen er ferdig – fare for
brannskader!
–


V

iften kan starte når som helst – fare for
kutt eller kvelning!
Etter lading
Sjekk at ladeluken er lukket.
La ikke ledningen være tilkoblet den
elektriske kontakten – risiko for kortslutning
eller dødelig elektrisk strømstøt ved kontakt
eller inntrengning av vann!
For hurtiglading
Før lading
Kontroller at hurtigladestasjon og
ladekabelen er kompatible med bilen.
Hvis utetemperaturen er under:
–

0 °C, kan ladetidene være lengre.
–


-20°C, er det fremdeles mulig å lade, men
ladetidene kan bli enda lengre (batteriet må
varmes opp først).
Etter lading
Sjekk at ladeluken er lukket.
Tilkobling
► Før lading, sjekk at girvelgeren er i modus P ,
ellers er det ikke mulig å lade.
►

Åpne ladeluken med trykknappen, og
kontroller at det ikke finnes fremmedlegemer på
ladekontakten.
Hjemmelading, modus 2



► Koble ladekabelen fra kontrollenheten til
kontakten for hjemmeladning.
Når tilkoblingen er opprettet, tennes alle
indikatorlampene på kontrollenheten, deretter
lyser bare
POWER-indikatorlampen grønt.
►

Fjern beskyttelsesdekslet til ladekontakten.
►


Sett støpslet inn i ladekontakten.
Ladestart bekreftes av blinkende grønne
CHARGE

indikatorlamper i klaffen, deretter de
på kontrollenheten.
Hvis dette ikke skjer, har ikke ladingen startet.
Start prosedyren på nytt og kontroller at alle
tilkoblingene sitter korrekt.
Den røde indikatorlampen i luken tennes for å
angi at støpslet er låst.
Når ladingen er fullført og mens
ladekabelen fremdeles er tilkoblet, vil
åpning av førerdøren vise ladenivået på
instrumentpanelet i omtrent 20 sekunder.

186
Praktisk informasjon
Økt ladeeffekt, modus 3

► Følg brukerinstruksjonene for enheten for økt
ladeeffekt (W allbox).
►

Fjern beskyttelsesdekslet til ladekontakten.
►


Sett støpslet inn i ladekontakten.
Start på lading bekreftes ved at lade
indikatorlampen i luken blinker grønt.
Hvis dette ikke er tilfelle, har ladingen ikke
startet. Start prosedyren på nytt og kontroller at
tilkoblingen er riktig.
Den røde indikatorlampen i luken tennes for å
angi at støpslet er låst.
Hurtiglading, modus 4

► Avhengig av versjon, fjern
beskyttelsesdekselet fra den nedre delen av
kontakten.
►

Følg instruksjonene for bruk av
hurtigladestasjonen og koble kabelen fra
hurtigladestasjonen til bilens kontakt. At ladingen startes bekreftes av den blinkende
grønne ladeindikatorlampen i klaffen.
Hvis dette ikke er tilfelle, har ikke ladingen
startet. Start da prosedyren på nytt, og forsikre
deg om at forbindelsen er ordentlig opprettet.
Den røde indikatorlampen i luken tennes for å
angi at støpslet er låst.
Utsatt ladning
Innstillinger
Hos en PEUGEOT-forhandler
eller et kvalifisert verksted, med
Bluetooth
® lydsystem
Som standard er den utsatte starten for lading
satt til midnatt (tid i bilen).
Du kan modifisere utsatt start for lading.
Kontakt en PEUGEOT-forhandler eller et
kvalifisert verksted.
På smarttelefonen eller nettbrettet
Du kan omprogrammere funksjonen for
utsatt ladning når som helst med en
MYPEUGEOT APP applikasjonen.
For mer informasjon om

Fjernfunksjonene , se
tilhørende avsnitt.
I kjøretøyet, med 3D Tilkoblet Navigasjon
► I menyen Energi på
berøringsskjermen, velg siden Lade.
►

Still inn starttid for ladingen.
►


T

rykk på OK.
Innstillingen lagres i systemet.
Aktivering
Utsatt ladning er bare mulig med modus
2 og 3.
►

Etter å ha programmert den utsatte ladingen,
kobler du bilen til ønsket ladeutstyr

.


► Lås bilen.
► T rykk på denne knappen innen ett minutt
for å aktivere systemet (bekreftet av at
ladeindikatorlampen lyser i blått).
Frakobling

Før støpslet kobles fra ladekontakten:
► Hvis bilen er ulåst: lås den og lås den
deretter opp igjen .
►

Hvis bilen er låst: Lås den opp.
Den røde indikatorlampen i luken slukkes for å
bekrefte at ladestøpslet er ulåst.

187

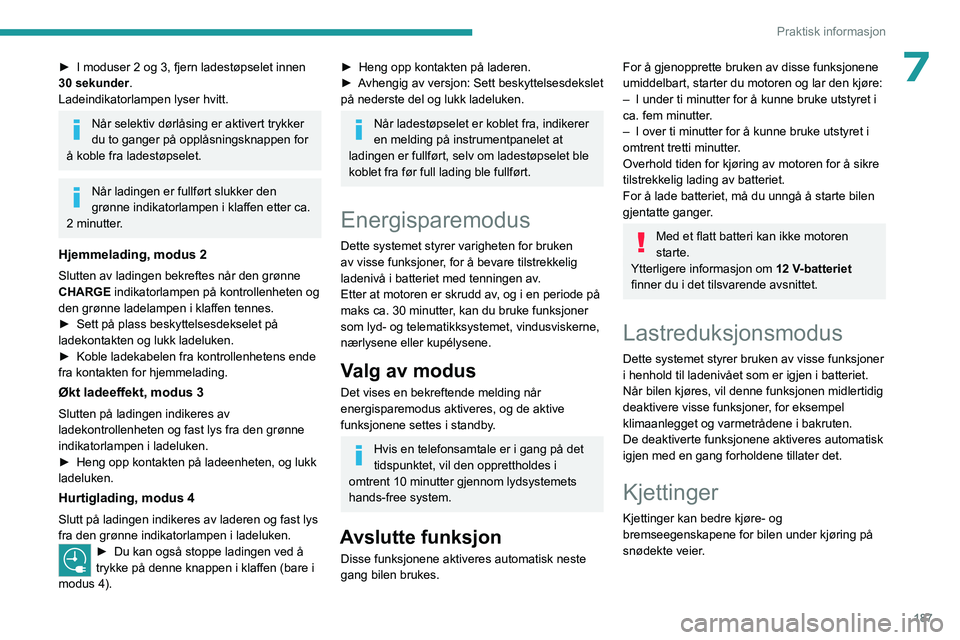

Praktisk informasjon
7► I moduser 2 og 3, fjern ladestøpselet innen
30 sekunder .
Ladeindikatorlampen lyser hvitt.
Når selektiv dørlåsing er aktivert trykker
du to ganger på opplåsningsknappen for
å koble fra ladestøpselet.
Når ladingen er fullført slukker den
grønne indikatorlampen i klaffen etter ca.
2 minutter.
Hjemmelading, modus 2
Slutten av ladingen bekreftes når den grønne
CHARGE indikatorlampen på kontrollenheten og
den grønne ladelampen i klaffen tennes.
►

Sett på plass beskyttelsesdekselet på
ladekontakten og lukk ladeluken.
►


Koble ladekabelen fra kontrollenhetens ende
fra kontakten for hjemmelading.
Økt ladeeffekt, modus 3
Slutten på ladingen indikeres av
ladekontrollenheten og fast lys fra den grønne
indikatorlampen i ladeluken.
►

Heng opp kontakten på ladeenheten, og lukk
ladeluken.
Hurtiglading, modus 4
Slutt på ladingen indikeres av laderen og fast lys
fra den grønne indikatorlampen i ladeluken.
► Du kan også stoppe ladingen ved å
trykke på denne knappen i klaffen (bare i
modus 4).
► Heng opp kontakten på laderen.
► A vhengig av versjon: Sett beskyttelsesdekslet
på nederste del og lukk ladeluken.
Når ladestøpselet er koblet fra, indikerer
en melding på instrumentpanelet at
ladingen er fullført, selv om ladestøpselet ble
koblet fra før full lading ble fullført.
Energisparemodus
Dette systemet styrer varigheten for bruken
av visse funksjoner, for å bevare tilstrekkelig
ladenivå i batteriet med tenningen av.
Etter at motoren er skrudd av, og i en periode på
maks ca. 30 minutter, kan du bruke funksjoner
som lyd- og telematikksystemet, vindusviskerne,
nærlysene eller kupélysene.
Valg av modus
Det vises en bekreftende melding når
energisparemodus aktiveres, og de aktive
funksjonene settes i standby.
Hvis en telefonsamtale er i gang på det
tidspunktet, vil den opprettholdes i
omtrent 10 minutter gjennom lydsystemets
hands-free system.
Avslutte funksjon
Disse funksjonene aktiveres automatisk neste
gang bilen brukes.
For å gjenopprette bruken av disse funksjonene
umiddelbart, starter du motoren og lar den kjøre:
–

I under ti minutter for å kunne bruke utstyret i
ca. fem minutter

.
–

I over ti minutter for å kunne bruke utstyret i
omtrent tretti minutter

.
Overhold tiden for kjøring av motoren for å sikre
tilstrekkelig lading av batteriet.
For å lade batteriet, må du unngå å starte bilen
gjentatte ganger.
Med et flatt batteri kan ikke motoren
starte.
Ytterligere informasjon om 12 V-batteriet
finner du i det tilsvarende avsnittet.
Lastreduksjonsmodus
Dette systemet styrer bruken av visse funksjoner
i henhold til ladenivået som er igjen i batteriet.
Når bilen kjøres, vil denne funksjonen midlertidig
deaktivere visse funksjoner, for eksempel
klimaanlegget og varmetrådene i bakruten.
De deaktiverte funksjonene aktiveres automatisk
igjen med en gang forholdene tillater det.
Kjettinger
Kjettinger kan bedre kjøre- og
bremseegenskapene for bilen under kjøring på
snødekte veier.

188

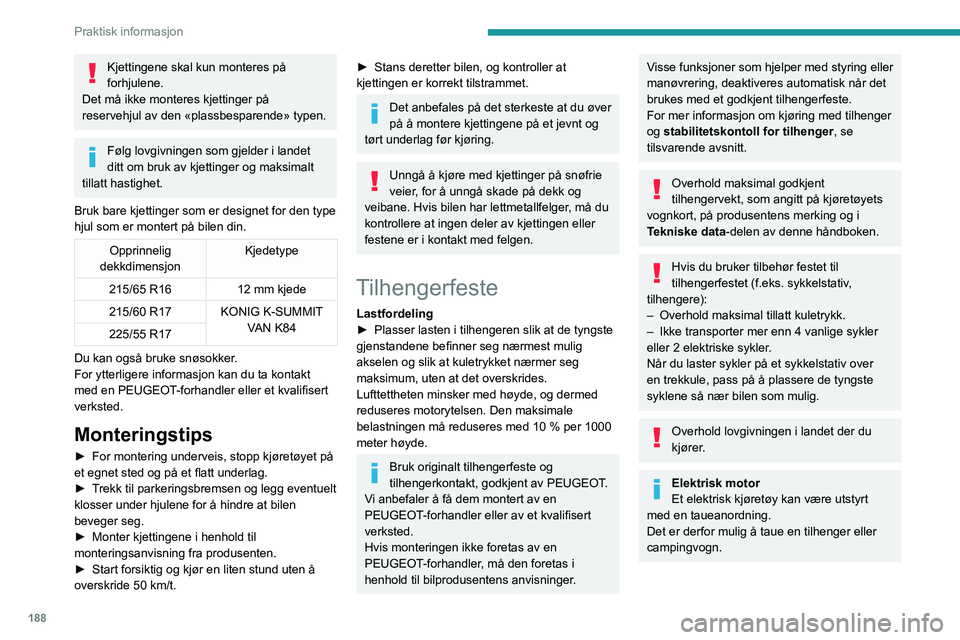

Praktisk informasjon
Kjettingene skal kun monteres på
forhjulene.
Det må ikke monteres kjettinger på
reservehjul av den «plassbesparende» typen.
Følg lovgivningen som gjelder i landet
ditt om bruk av kjettinger og maksimalt
tillatt hastighet.
Bruk bare kjettinger som er designet for den type
hjul som er montert på bilen din.
Opprinnelig
dekkdimensjon Kjedetype
215/65 R16 12 mm kjede
215/60 R17 KONIG K-SUMMIT VAN K84
225/55 R17
Du kan også bruke snøsokker.
For ytterligere informasjon kan du ta kontakt
med en PEUGEOT-forhandler eller et kvalifisert
verksted.
Monteringstips
► For montering underveis, stopp kjøretøyet på
et egnet sted og på et flatt underlag.
►

T
rekk til parkeringsbremsen og legg eventuelt
klosser under hjulene for å hindre at bilen
beveger seg.
►

Monter kjettingene i henhold til
monteringsanvisning fra produsenten.
►


Start forsiktig og kjør en liten stund uten å
overskride 50

km/t.
► Stans deretter bilen, og kontroller at
kjettingen er korrekt tilstrammet.
Det anbefales på det sterkeste at du øver
på å montere kjettingene på et jevnt og
tørt underlag før kjøring.
Unngå å kjøre med kjettinger på snøfrie
veier, for å unngå skade på dekk og
veibane. Hvis bilen har lettmetallfelger, må du
kontrollere at ingen deler av kjettingen eller
festene er i kontakt med felgen.
Tilhengerfeste
Lastfordeling
► Plasser lasten i tilhengeren slik at de tyngste
gjenstandene befinner seg nærmest mulig
akselen og slik at kuletrykket nærmer seg
maksimum, uten at det overskrides.
Lufttettheten minsker med høyde, og dermed
reduseres motorytelsen. Den maksimale
belastningen må reduseres med 10 % per 1000
meter høyde.
Bruk originalt tilhengerfeste og
tilhengerkontakt, godkjent av PEUGEOT.
Vi anbefaler å få dem montert av en
PEUGEOT-forhandler eller av et kvalifisert
verksted.
Hvis monteringen ikke foretas av en
PEUGEOT-forhandler, må den foretas i
henhold til bilprodusentens anvisninger.
Visse funksjoner som hjelper med styring eller
manøvrering, deaktiveres automatisk når det
brukes med et godkjent tilhengerfeste.
For mer informasjon om kjøring med tilhenger
og
stabilitetskontoll for tilhenger , se
tilsvarende avsnitt.
Overhold maksimal godkjent
tilhengervekt, som angitt på kjøretøyets
vognkort, på produsentens merking og i
Tekniske data-delen av denne håndboken.
Hvis du bruker tilbehør festet til
tilhengerfestet (f.eks. sykkelstativ,
tilhengere):
–

Overhold maksimal tillatt kuletrykk.
–


Ikke transporter mer enn 4 vanlige sykler
eller 2 elektriske sykler

.
Når du laster sykler på et sykkelstativ over
en trekkule, pass på å plassere de tyngste
syklene så nær bilen som mulig.
Overhold lovgivningen i landet der du
kjører.
Elektrisk motor
Et elektrisk kjøretøy kan være utstyrt
med en taueanordning.
Det er derfor mulig å taue en tilhenger eller
campingvogn.
