PEUGEOT EXPERT 2023 Instruksjoner for bruk (in Norwegian)

219
Ved funksjonsproblemer
8Tilkobling av plusspolen (+)

► Hev spaken A helt.
► Sett på den åpne klemmen B på
(+)-terminalen.
►

Skyv klemmen
B helt ned.
►

Senk spaken

A
for å låse klemmen B.
►

A
vhengig av om bilen er utstyrt med dette,
senk plastdekslet over plusspolen (+).
Ikke bruk kraft på hendelen når du
trykker på den. Hvis klemmen ikke er
posisjonert riktig, vil ikke låsing være mulig.
Start prosedyren på nytt.
Følgende tilkobling
Når batteriet er koblet til, slår du på tenningen
og venter 1 minutt før du starter motoren for
å aktivere initialisering av de elektroniske
systemene.
Hvis mindre problemer likevel vedvarer etter
denne operasjonen, tar du kontakt med en
PEUGEOT-forhandler eller et kvalifisert verksted.
Tilbakestill noe utstyr, med henvisning til relevant
del:
–

Fjernkontroll eller elektronisk nøkkel (avhengig
av versjon).
–


Elektriske vinduer
.
–

Dato og klokkeslett.
–


Lagrede radiostasjoner
.
Ved kjøring etter at motoren har blitt
startet første gang, kan det hende at
Stop & Start-systemet ikke virker som det
skal.
I dette tilfellet blir systemet først tilgjengelig
igjen etter at bilen har stått stille en
sammenhengende periode. Hvor lenge
avhenger av utvendig temperatur og
batteriets ladetilstand (opptil ca. 8 timer).
Tauing av bilen
Fremgangsmåte for å få bilen din tauet eller for
å taue en annen bil ved hjelp av en avtakbar
mekanisk enhet.
Generelle råd
Overhold lovgivningen i landet der du
kjører.
Sjekk at tauekjøretøyet er tyngre enn bilen
som taues.
Føreren må sitte bak rattet på bilen som
taues og inneha gyldig førerkort.
Ved tauing med alle fire hjul på bakken skal
det alltid brukes en godkjent slepestang. Det
er forbudt å bruke stropper eller remmer.
Bilen som trekker må kjøre i gang sakte og
forsiktig.
Når bilen taues med motoren av, er det ingen
bremse- og styrehjelp lenger.
En profesjonell slepetjeneste må
ringes i følgende tilfeller:
–

bilen stopper på motorvei eller på annen
høyhastighetsvei;
–


det er umulig å sette girkassen i
fri, frigjøre rattstammen eller koble ut
parkeringsbremsen;
–


det ikke er mulig å taue en bil med
automatgirkasse, med motoren i gang;
–


hvis bilen må taues med kun to hjul på
bakken;
–


bil med firehjulstrekk;
–


godkjent tilhengerfeste ikke er tilgjengelig.
Før bilen taues er det viktig å sette den i
frihjulsmodus.
Du finner mer informasjon om kjøring med
avslått motor i det tilhørende avsnittet.

220
Ved funksjonsproblemer
Elektrisk motor
Et elektrisk kjøretøy kan ikke under noen
omstendigheter brukes til å taue et annet
kjøretøy.
Men, den kan for eksempel brukes til å
komme seg opp av en grøft.Med en manuell girkasse setter du
girspaken i fri.
Med en automatisk girkasse, plasser
girvelgeren i posisjon N.
Dersom dette ikke blir overholdt,
kan det medføre en ødeleggelse av visse bremsekomponenter og tap av
bremseforsterkning ved oppstart av motor.
Tauebegrensninger
Biltype
(motor/girkasse) Framhjul på bakken Bakhjul på bakken
Lastevogn Fire hjul på bakken med
tilhengerfeste
Forbrenningsmotor/manuell


Forbrenningsmotor/automatisk

Elektrisk

Ved funksjonsfeil i batteri eller elektrisk parkeringsbrems, er det vikti\
g å kontakte profesjonelle som bruker redningsbiler av lastevogntypen (uten \
manuell girkasse).
Får tilgang the slepekrok
Slepekroken er plassert i verktøykassen.
For ytterligere informasjon om
Verktøykassen
, se tilsvarende avsnitt.

221
Ved funksjonsproblemer

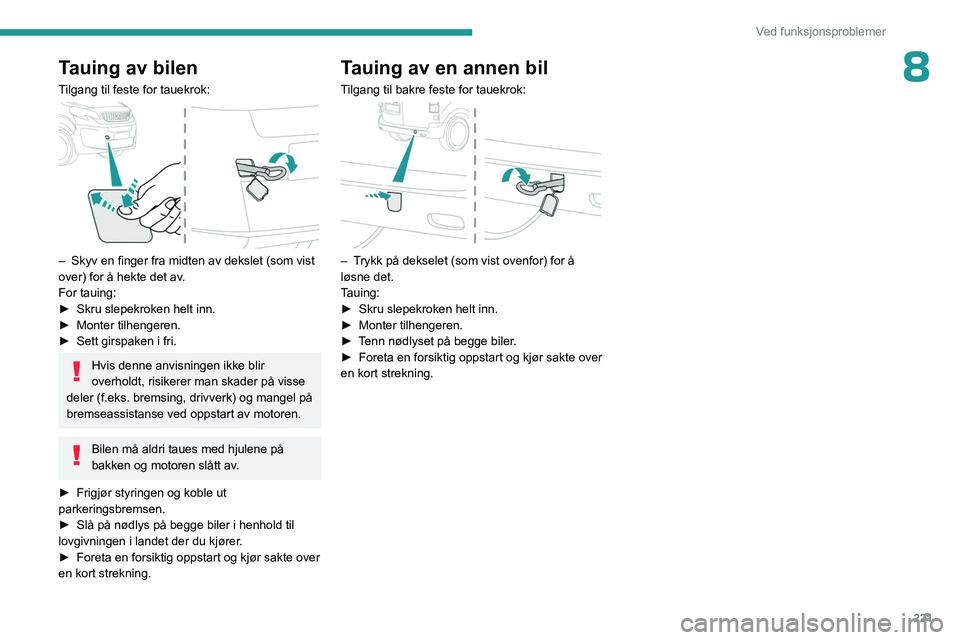

8Tauing av bilen
Tilgang til feste for tauekrok:

– Skyv en finger fra midten av dekslet (som vist
over) for å hekte det av .
For tauing:
►

Skru slepekroken helt inn.
►


Monter tilhengeren.
►


Sett girspaken i fri.
Hvis denne anvisningen ikke blir
overholdt, risikerer man skader på visse
deler (f.eks. bremsing, drivverk) og mangel på
bremseassistanse ved oppstart av motoren.
Bilen må aldri taues med hjulene på
bakken og motoren slått av.
►

Frigjør styringen og koble ut
parkeringsbremsen.
►


Slå på nødlys på begge biler i henhold til
lovgivningen i landet der du kjører

.
►

Foreta en forsiktig oppstart og kjør sakte over
en kort strekning.
Tauing av en annen bil
Tilgang til bakre feste for tauekrok:

– Trykk på dekselet (som vist ovenfor) for å
løsne det.
Tauing:
►

Skru slepekroken helt inn.
►


Monter tilhengeren.
►


T
enn nødlyset på begge biler.
►

Foreta en forsiktig oppstart og kjør sakte over
en kort strekning.

222
Tekniske data

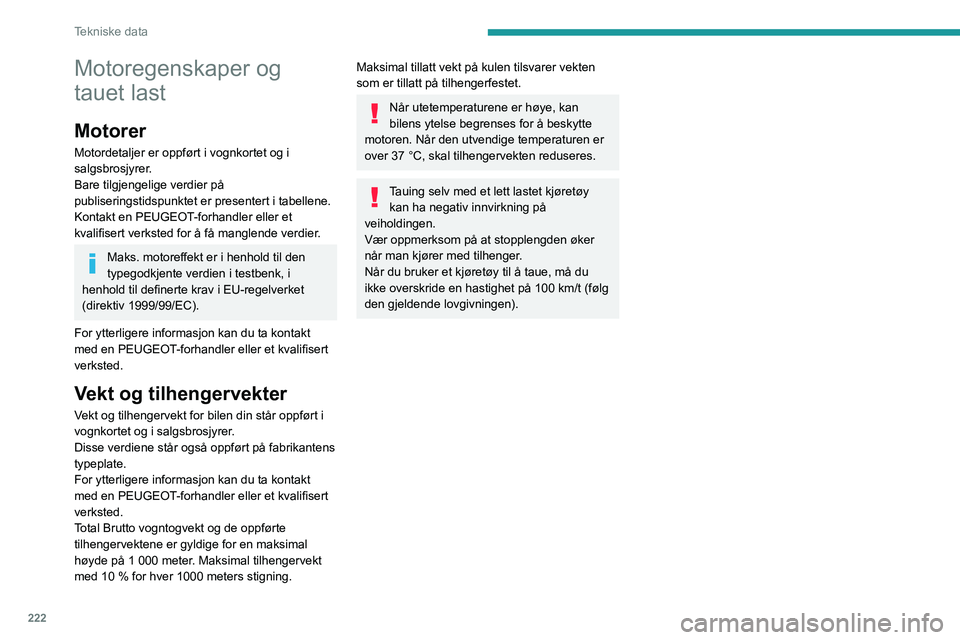

Motoregenskaper og
tauet last
Motorer
Motordetaljer er oppført i vognkortet og i
salgsbrosjyrer.
Bare tilgjengelige verdier på
publiseringstidspunktet er presentert i tabellene.
Kontakt en PEUGEOT-forhandler eller et
kvalifisert verksted for å få manglende verdier.
Maks. motoreffekt er i henhold til den
typegodkjente verdien i testbenk, i
henhold til definerte krav i EU-regelverket
(direktiv 1999/99/EC).
For ytterligere informasjon kan du ta kontakt
med en PEUGEOT-forhandler eller et kvalifisert
verksted.
Vekt og tilhengervekter
Vekt og tilhengervekt for bilen din står oppført i
vognkortet og i salgsbrosjyrer.
Disse verdiene står også oppført på fabrikantens
typeplate.
For ytterligere informasjon kan du ta kontakt
med en PEUGEOT-forhandler eller et kvalifisert
verksted.
Total Brutto vogntogvekt og de oppførte
tilhengervektene er gyldige for en maksimal
høyde på 1 000 meter. Maksimal tilhengervekt
med 10
% for hver 1000 meters stigning.
Maksimal tillatt vekt på kulen tilsvarer vekten
som er tillatt på tilhengerfestet.
Når utetemperaturene er høye, kan
bilens ytelse begrenses for å beskytte
motoren. Når den utvendige temperaturen er
over 37
°C, skal tilhengervekten reduseres.
Tauing selv med et lett lastet kjøretøy kan ha negativ innvirkning på
veiholdingen.
Vær oppmerksom på at stopplengden øker
når man kjører med tilhenger.
Når du bruker et kjøretøy til å taue, må du
ikke overskride en hastighet på 100 km/t (følg
den gjeldende lovgivningen).

223
Tekniske data

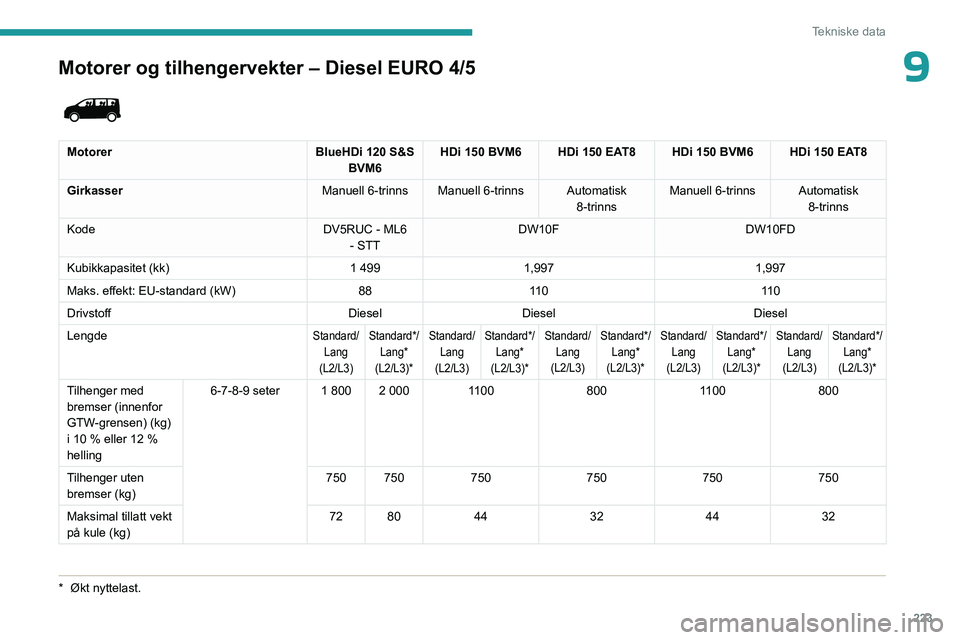

9Motorer og tilhengervekter – Diesel EURO 4/5
* Økt nyttelast.


MotorerBlueHDi 120 S&S
BVM6 HDi 150 BVM6 HDi 150 EAT8 HDi 150 BVM6 HDi 150 EAT8
Girkasser Manuell 6-trinns Manuell 6-trinns Automatisk
8-trinnsManuell 6-trinns Automatisk
8-trinns
Kode DV5RUC - ML6
- STT DW10F
DW10FD
Kubikkapasitet (kk) 1 4991,997 1,997
Maks. effekt: EU-standard (kW) 8811 0 11 0
Drivstoff DieselDiesel Diesel
Lengde
Standard/ Lang
(L2/L3) Standard*/
Lang*
(L2/L3)* Standard/
Lang
(L2/L3) Standard*/
Lang*
(L2/L3)* Standard/
Lang
(L2/L3) Standard*/
Lang*
(L2/L3)* Standard/
Lang
(L2/L3) Standard*/
Lang*
(L2/L3)* Standard/
Lang
(L2/L3) Standard*/
Lang*
(L2/L3)*
Tilhenger med
bremser (innenfor
GTW-grensen) (kg)
i 10
% eller 12 %
helling 6-7-8-9 seter 1 800 2 000 1100
8001100 800
Tilhenger uten
bremser (kg) 750 750
750750750750
Maksimal tillatt vekt
på kule (kg) 72 80
44324432

224
Tekniske data

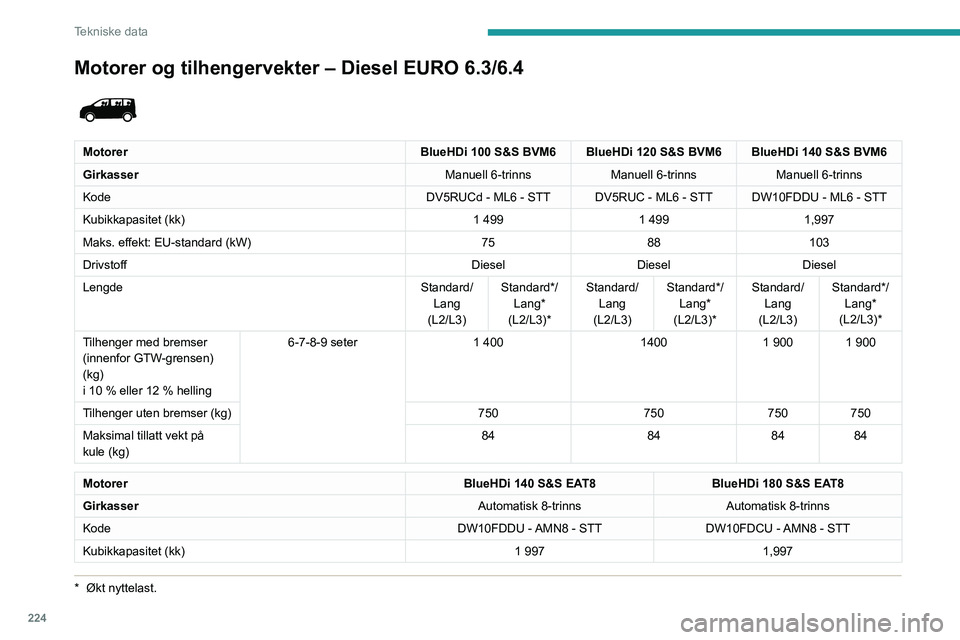

Motorer og tilhengervekter – Diesel EURO 6.3/6.4

MotorerBlueHDi 100 S&S BVM6 BlueHDi 120 S&S BVM6 BlueHDi 140 S&S BVM6
Girkasser Manuell 6-trinnsManuell 6-trinnsManuell 6-trinns
Kode DV5RUCd - ML6 - STT DV5RUC - ML6 - STT DW10FDDU - ML6 - STT
Kubikkapasitet (kk) 1 4991 4991,997
Maks. effekt: EU-standard (kW) 7588103
Drivstoff DieselDieselDiesel
Lengde Standard/
Lang
(L2/L3) Standard*/
Lang*
(L2/L3)* Standard/
Lang
(L2/L3) Standard*/
Lang*
(L2/L3)* Standard/
Lang
(L2/L3) Standard*/
Lang*
(L2/L3)*
Tilhenger med bremser
(innenfor GTW-grensen)
(kg)
i 10
% eller 12 % helling 6-7-8-9 seter
1 40014001
900 1 900
Tilhenger uten bremser (kg) 750750750750
Maksimal tillatt vekt på
kule (kg) 84
848484
Motorer BlueHDi 140 S&S EAT8BlueHDi 180 S&S EAT8
Girkasser Automatisk 8-trinnsAutomatisk 8-trinns
Kode DW10FDDU - AMN8 - STTDW10FDCU - AMN8 - STT
Kubikkapasitet (kk) 1 9971,997
* Økt nyttelast.

225
Tekniske data

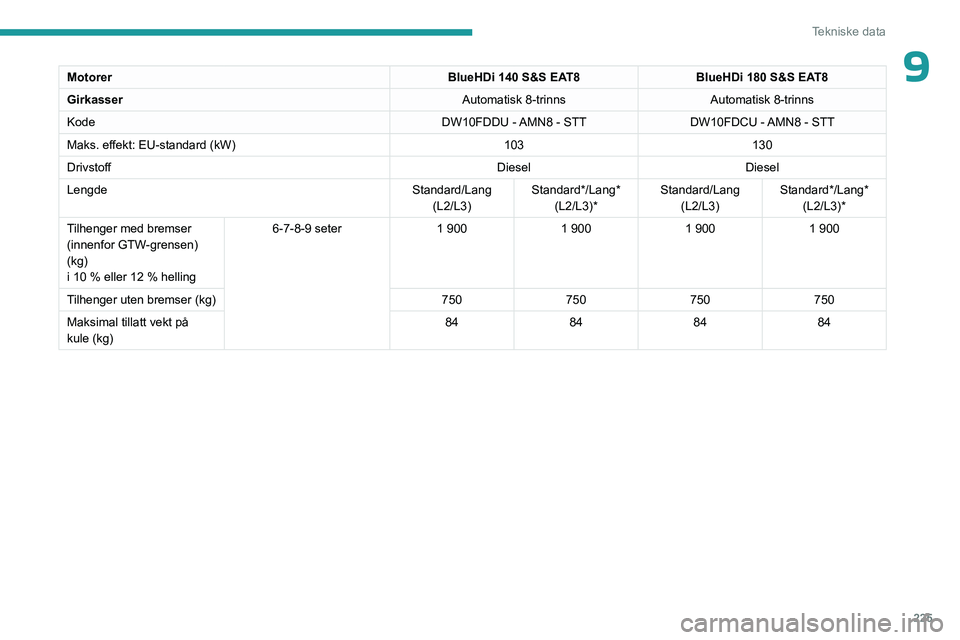

9MotorerBlueHDi 140 S&S EAT8BlueHDi 180 S&S EAT8
Girkasser Automatisk 8-trinnsAutomatisk 8-trinns
Kode DW10FDDU - AMN8 - STTDW10FDCU - AMN8 - STT
Maks. effekt: EU-standard (kW) 103130
Drivstoff DieselDiesel
Lengde Standard/Lang
(L2/L3) Standard*/Lang*
(L2/L3)* Standard/Lang
(L2/L3) Standard*/Lang*
(L2/L3)*
Tilhenger med bremser
(innenfor GTW-grensen)
(kg)
i 10
% eller 12 % helling 6-7-8-9 seter
1
9001
9001
9001
900
Tilhenger uten bremser (kg) 750750750750
Maksimal tillatt vekt på
kule (kg) 84
848484

226
Tekniske data

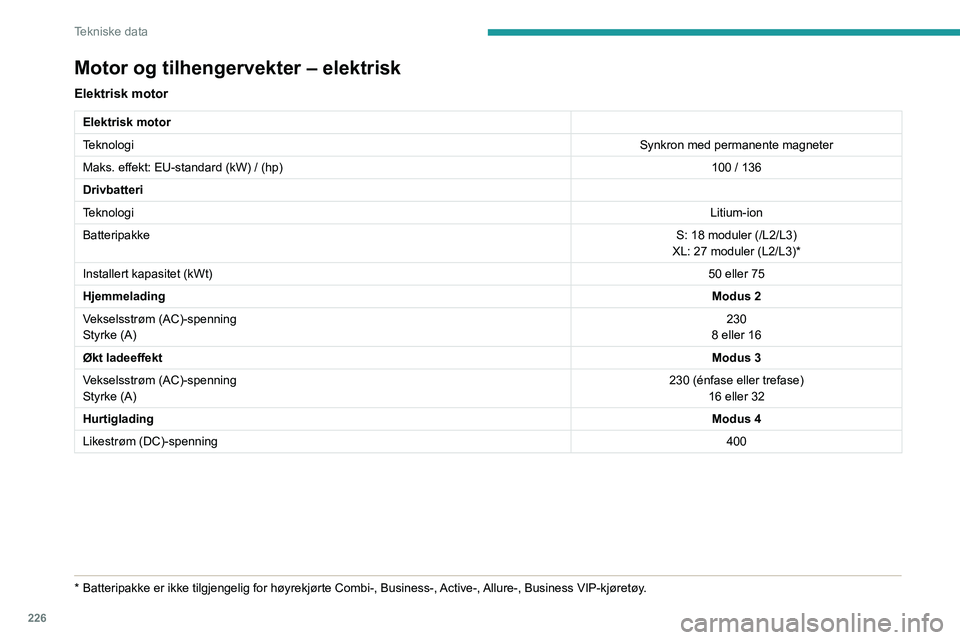

Motor og tilhengervekter – elektrisk
Elektrisk motor
Elektrisk motor
TeknologiSynkron med permanente magneter
Maks. effekt: EU-standard (kW) / (hp) 100 / 136
Drivbatteri
Teknologi Litium-ion
Batteripakke S: 18 moduler (/L2/L3)
XL: 27 moduler (L2/L3)*
Installert kapasitet (kWt) 50 eller 75
Hjemmelading Modus 2
Vekselsstrøm (AC)-spenning
Styrke (A) 230
8 eller 16
Økt ladeeffekt Modus 3
Vekselsstrøm (AC)-spenning
Styrke (A) 230 (énfase eller trefase)
16 eller 32
Hurtiglading Modus 4
Likestrøm (DC)-spenning 400
* Batteripakke er ikke tilgjengelig for høyrekjørte Combi-, Business\
-, Active-, Allure-, Business VIP-kjøretøy.

227
Tekniske data

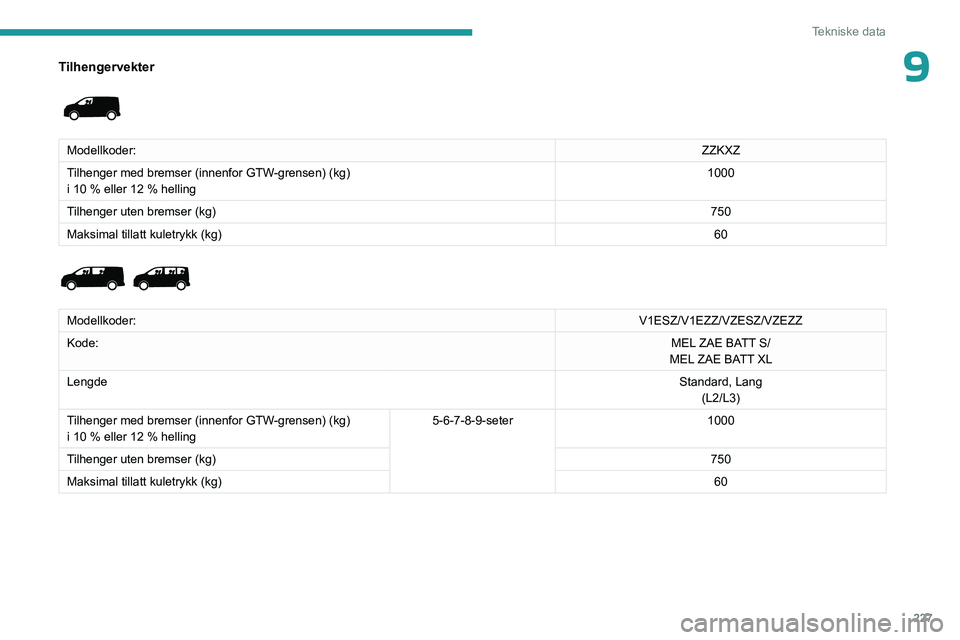

9Tilhengervekter

Modellkoder:ZZKXZ
Tilhenger med bremser (innenfor GTW-grensen) (kg)
i 10
% eller 12 % helling 1000
Tilhenger uten bremser (kg) 750
Maksimal tillatt kuletrykk (kg) 60


Modellkoder:V1ESZ/V1EZZ/VZESZ/VZEZZ
Kode: MEL ZAE BATT S/
MEL ZAE BATT XL
Lengde Standard, Lang
(L2/L3)
Tilhenger med bremser (innenfor GTW-grensen) (kg)
i 10
% eller 12 % helling 5-6-7-8-9-seter
1000
Tilhenger uten bremser (kg) 750
Maksimal tillatt kuletrykk (kg) 60

228
Tekniske data

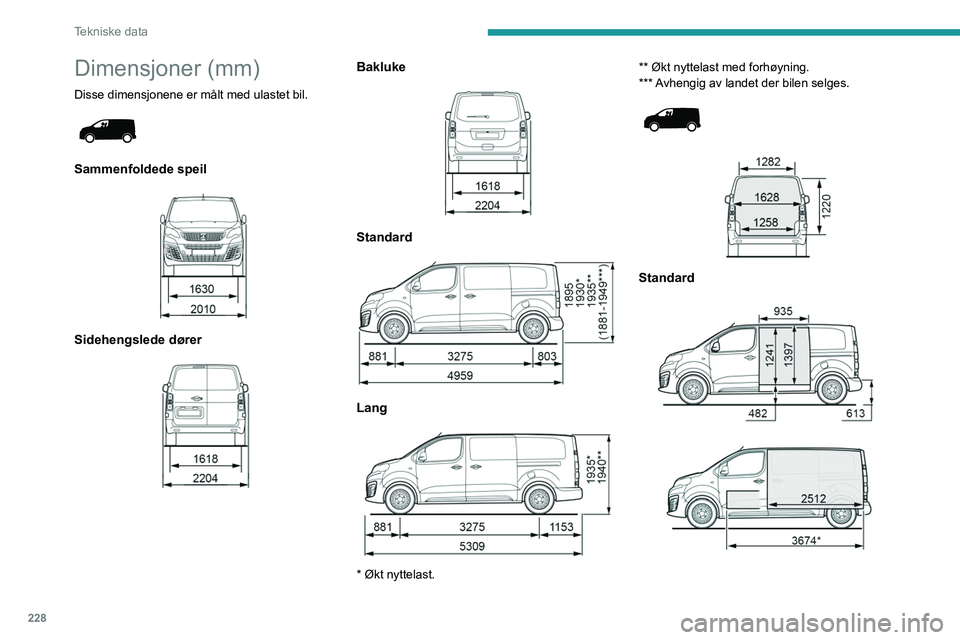

Dimensjoner (mm)
Disse dimensjonene er målt med ulastet bil.

Sammenfoldede speil

Sidehengslede dører

Bakluke

Standard

Lang

* Økt nyttelast.** Økt nyttelast med forhøyning.
*** Avhengig av landet der bilen selges.




Standard
