229
Em caso de anomalia

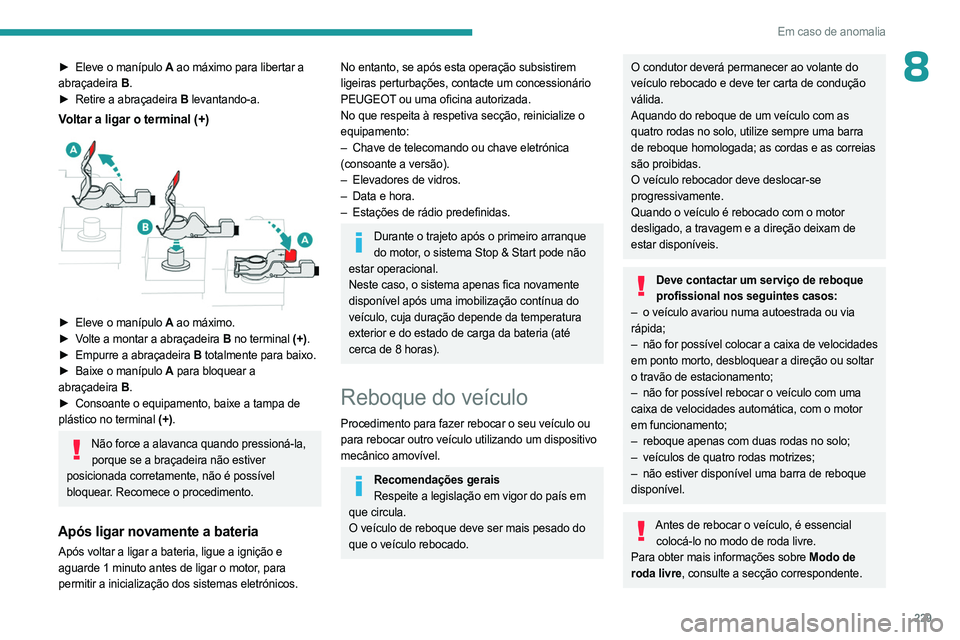

8► Eleve o manípulo A ao máximo para libertar a
abraçadeira B.
►

Retire a abraçadeira
B levantando-a.
Voltar a ligar o terminal (+)

► Eleve o manípulo A ao máximo.
► V olte a montar a abraçadeira B no terminal (+).
►

Empurre a abraçadeira
B totalmente para baixo.
►

Baixe o manípulo
A para bloquear a
abraçadeira

B.
►


Consoante o equipamento, baixe a tampa de

plástico no terminal (+).
Não force a alavanca quando pressioná-la, porque se a braçadeira não estiver
posicionada corretamente, não é possível
bloquear. Recomece o procedimento.
Após ligar novamente a bateria
Após voltar a ligar a bateria, ligue a ignição e
aguarde 1 minuto antes de ligar o motor, para
permitir a inicialização dos sistemas eletrónicos.
No entanto, se após esta operação subsistirem
ligeiras perturbações, contacte um concessionário
PEUGEOT ou uma oficina autorizada.
No que respeita à respetiva secção, reinicialize o
equipamento:
–

Chave de telecomando ou chave eletrónica

(consoante a versão).
–

Elevadores de vidros.
–


Data e hora.
–


Estações de rádio predefinidas.
Durante o trajeto após o primeiro arranque do motor, o sistema Stop & Start pode não
estar operacional.
Neste caso, o sistema apenas fica novamente
disponível após uma imobilização contínua do
veículo, cuja duração depende da temperatura
exterior e do estado de carga da bateria (até
cerca de 8 horas).
Reboque do veículo
Procedimento para fazer rebocar o seu veículo ou
para rebocar outro veículo utilizando um dispositivo
mecânico amovível.
Recomendações gerais Respeite a legislação em vigor do país em
que circula.
O veículo de reboque deve ser mais pesado do
que o veículo rebocado.
O condutor deverá permanecer ao volante do
veículo rebocado e deve ter carta de condução
válida.
Aquando do reboque de um veículo com as
quatro rodas no solo, utilize sempre uma barra
de reboque homologada; as cordas e as correias
são proibidas.
O veículo rebocador deve deslocar-se
progressivamente.
Quando o veículo é rebocado com o motor
desligado, a travagem e a direção deixam de
estar disponíveis.
Deve contactar um serviço de reboque profissional nos seguintes casos:
–

o veículo avariou numa autoestrada ou via

rápida;
–

não
for possível colocar a caixa de velocidades
em ponto morto, desbloquear a direção ou soltar
o travão de estacionamento;
–

não for possível rebocar o veículo com uma

caixa de velocidades automática, com o motor
em funcionamento;
–

reboque apenas com duas rodas no solo;
–


veículos de quatro rodas motrizes;
–


não estiver disponível uma barra de reboque

disponível.
Antes de rebocar o veículo, é essencial colocá-lo no modo de roda livre.
Para obter mais informações sobre Modo de
roda livre, consulte a secção correspondente.

230
Em caso de anomalia

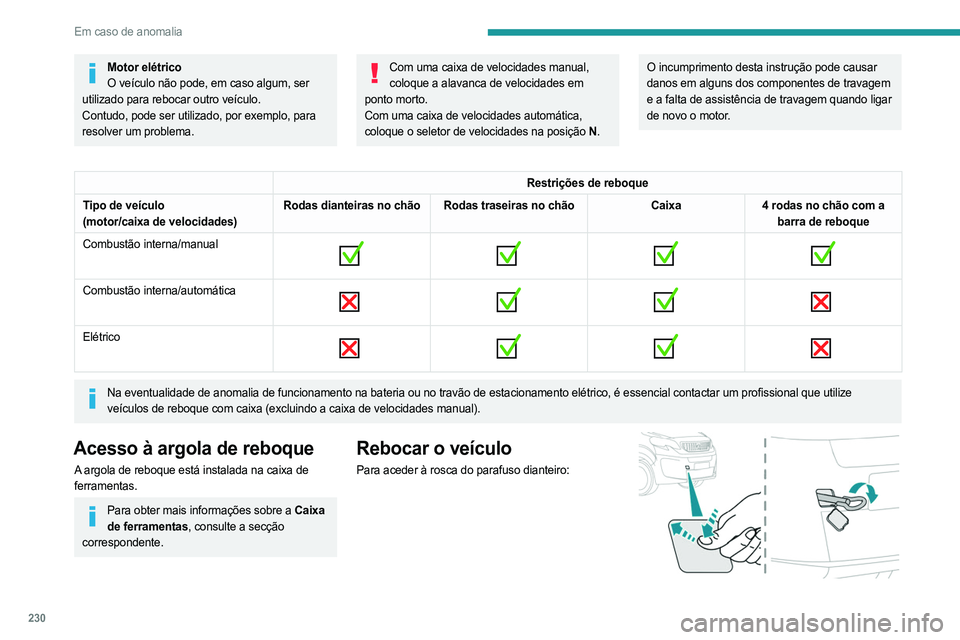

Motor elétricoO veículo não pode, em caso algum, ser
utilizado para rebocar outro veículo.
Contudo, pode ser utilizado, por exemplo, para
resolver um problema.Com uma caixa de velocidades manual, coloque a alavanca de velocidades em
ponto morto.
Com uma caixa de velocidades automática,
coloque o seletor de velocidades na posição N .O incumprimento desta instrução pode causar
danos em alguns dos componentes de travagem
e a falta de assistência de travagem quando ligar
de novo o motor.
Restrições de reboque
Tipo de veículo
(motor/caixa de velocidades) Rodas dianteiras no chão Rodas traseiras no chão
Caixa4 rodas no chão com a
barra de reboque
Combustão interna/manual


Combustão interna/automática

Elétrico

Na eventualidade de anomalia de funcionamento na bateria ou no travão de estacionamento elétrico, é essencial contactar um profissional que utilize
veículos de reboque com caixa (excluindo a caixa de velocidades manual).
Acesso à argola de reboque
A argola de reboque está instalada na caixa de
ferramentas.
Para obter mais informações sobre a Caixa de ferramentas, consulte a secção
correspondente.
Rebocar o veículo
Para aceder à rosca do parafuso dianteiro:

231
Em caso de anomalia

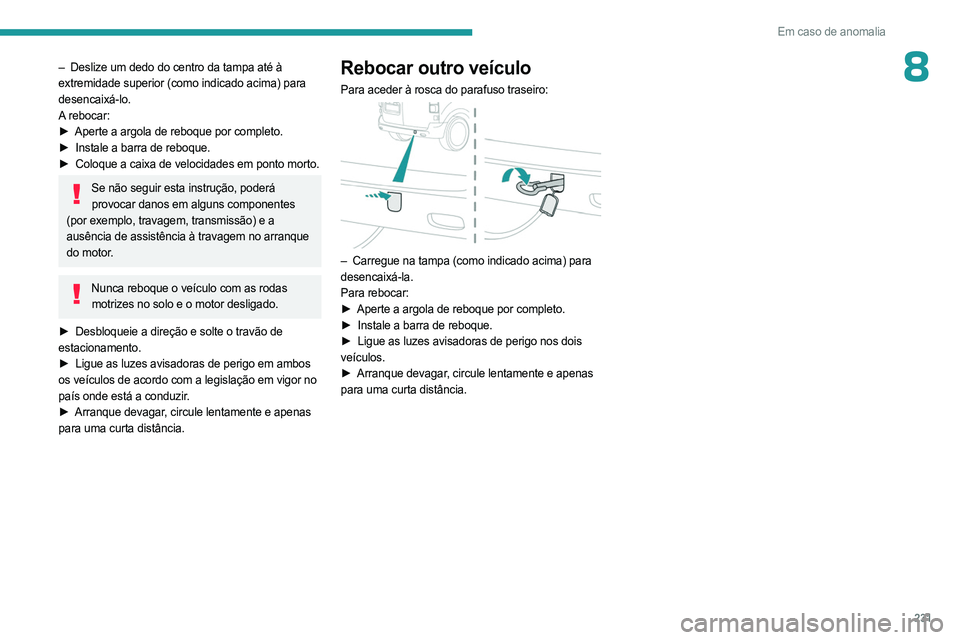

8– Deslize um dedo do centro da tampa até à
extremidade superior (como indicado acima) para
desencaixá-lo.
A rebocar:
►

Aperte a argola de reboque por completo.
►


Instale a barra de reboque.
►


Coloque a caixa de velocidades em ponto morto.
Se não seguir esta instrução, poderá provocar danos em alguns componentes
(por exemplo, travagem, transmissão) e a
ausência de assistência à travagem no arranque
do motor.
Nunca reboque o veículo com as rodas motrizes no solo e o motor desligado.
►

Desbloqueie a direção e solte o travão de

estacionamento.
►

Ligue as luzes avisadoras de perigo em ambos

os veículos de acordo com a legislação em vigor no
país onde está a conduzir.
►

Arranque devagar
, circule lentamente e apenas
para uma curta distância.
Rebocar outro veículo
Para aceder à rosca do parafuso traseiro:

– Carregue na tampa (como indicado acima) para
desencaixá-la.
Para rebocar:
►

Aperte a argola de reboque por completo.
►


Instale a barra de reboque.
►


Ligue as luzes avisadoras de perigo nos dois

veículos.
►

Arranque devagar
, circule lentamente e apenas
para uma curta distância.

232

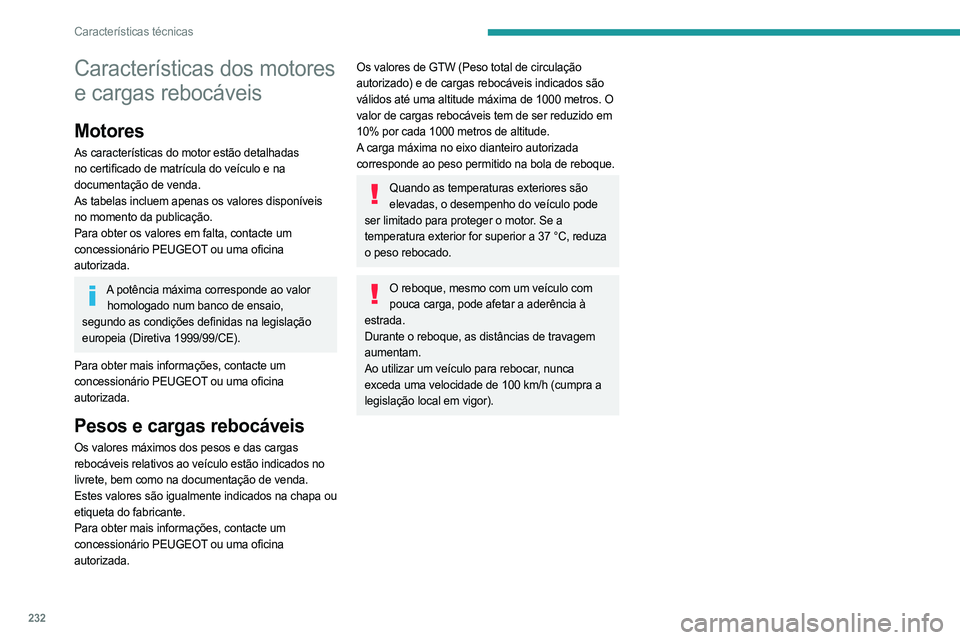

Características técnicas
Características dos motores
e cargas rebocáveis
Motores
As características do motor estão detalhadas
no certificado de matrícula do veículo e na
documentação de venda.
As tabelas incluem apenas os valores disponíveis
no momento da publicação.
Para obter os valores em falta, contacte um
concessionário PEUGEOT ou uma oficina
autorizada.
A potência máxima corresponde ao valor homologado num banco de ensaio,
segundo as condições definidas na legislação
europeia (Diretiva 1999/99/CE).
Para obter mais informações, contacte um
concessionário PEUGEOT ou uma oficina
autorizada.
Pesos e cargas rebocáveis
Os valores máximos dos pesos e das cargas
rebocáveis relativos ao veículo estão indicados no
livrete, bem como na documentação de venda.
Estes valores são igualmente indicados na chapa ou
etiqueta do fabricante.
Para obter mais informações, contacte um
concessionário PEUGEOT ou uma oficina
autorizada.
Os valores de GTW (Peso total de circulação
autorizado) e de cargas rebocáveis indicados são
válidos até uma altitude máxima de 1000 metros. O
valor de cargas rebocáveis tem de ser reduzido em
10% por cada 1000 metros de altitude.
A carga máxima no eixo dianteiro autorizada
corresponde ao peso permitido na bola de reboque.
Quando as temperaturas exteriores são elevadas, o desempenho do veículo pode
ser limitado para proteger o motor. Se a
temperatura exterior for superior a 37 °C, reduza
o peso rebocado.
O reboque, mesmo com um veículo com pouca carga, pode afetar a aderência à
estrada.
Durante o reboque, as distâncias de travagem
aumentam.
Ao utilizar um veículo para rebocar, nunca
exceda uma velocidade de 100 km/h (cumpra a
legislação local em vigor).

233
Características técnicas

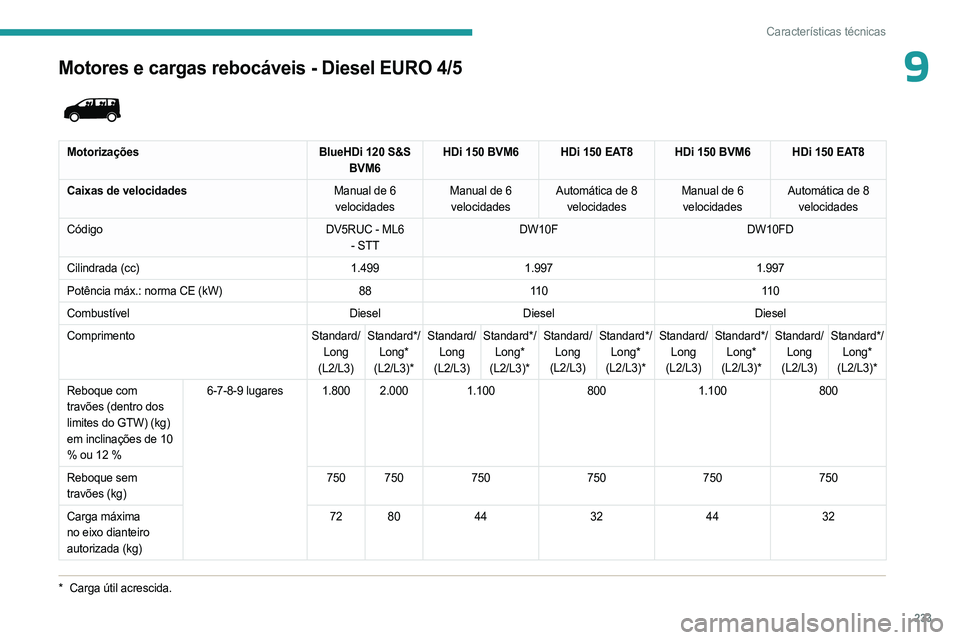

9Motores e cargas rebocáveis - Diesel EURO 4/5
* Carga útil acrescida.


MotorizaçõesBlueHDi 120 S&S
BVM6 HDi 150 BVM6 HDi 150 EAT8 HDi 150 BVM6 HDi 150 EAT8
Caixas de velocidades Manual de 6
velocidades Manual de 6
velocidades Automática de 8
velocidades Manual de 6
velocidades Automática de 8
velocidades
Código DV5RUC - ML6
- STT DW10F
DW10FD
Cilindrada (cc) 1.4991.997 1.997
Potência máx.: norma CE (kW) 8811 0 11 0
Combustível DieselDiesel Diesel
Comprimento Standard/
Long
(L2/L3) Standard*/
Long*
(L2/L3)* Standard/
Long
(L2/L3) Standard*/
Long*
(L2/L3)* Standard/
Long
(L2/L3) Standard*/
Long*
(L2/L3)* Standard/
Long
(L2/L3) Standard*/
Long*
(L2/L3)* Standard/
Long
(L2/L3) Standard*/
Long*
(L2/L3)*
Reboque com
travões (dentro dos
limites do GTW) (kg)
em inclinações de 10
% ou 12 % 6-7-8-9 lugares
1.800 2.000 1.1008001.100 800
Reboque sem
travões (kg) 750 750
750750750750
Carga máxima
no eixo dianteiro
autorizada (kg) 72 80
44324432

234
Características técnicas

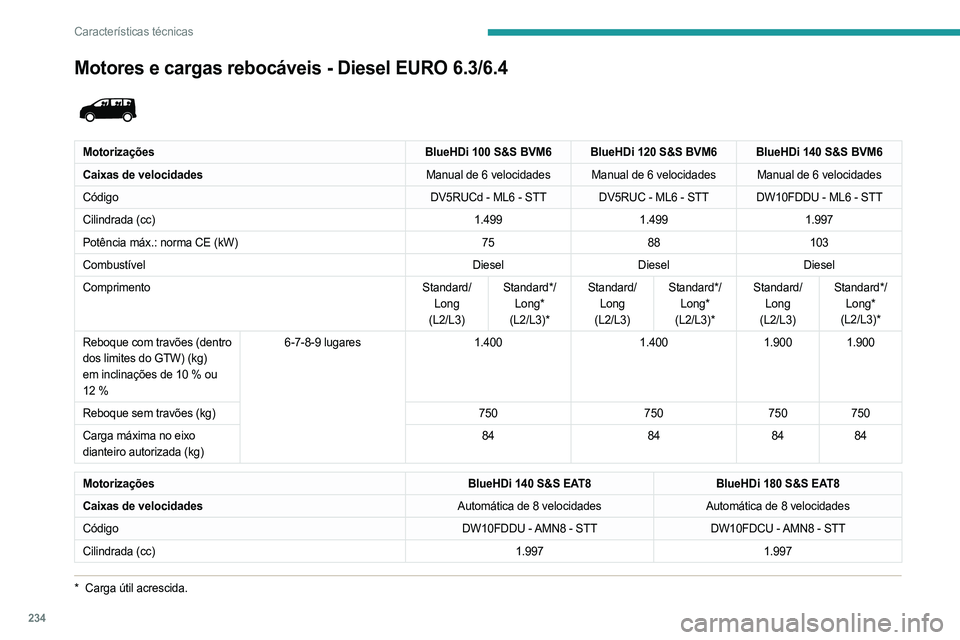

Motores e cargas rebocáveis - Diesel EURO 6.3/6.4

MotorizaçõesBlueHDi 100 S&S BVM6 BlueHDi 120 S&S BVM6 BlueHDi 140 S&S BVM6
Caixas de velocidades Manual de 6 velocidades Manual de 6 velocidades Manual de 6 velocidades
Código DV5RUCd - ML6 - STT DV5RUC - ML6 - STT DW10FDDU - ML6 - STT
Cilindrada (cc) 1.4991.4991.997
Potência máx.: norma CE (kW) 7588103
Combustível DieselDieselDiesel
Comprimento Standard/
Long
(L2/L3) Standard*/
Long*
(L2/L3)* Standard/
Long
(L2/L3) Standard*/
Long*
(L2/L3)* Standard/
Long
(L2/L3) Standard*/
Long*
(L2/L3)*
Reboque com travões (dentro
dos limites do GTW) (kg)
em inclinações de 10 % ou
12 % 6-7-8-9 lugares
1.4001.4001.900 1.900
Reboque sem travões (kg) 750750750750
Carga máxima no eixo
dianteiro autorizada (kg) 84
848484
Motorizações BlueHDi 140 S&S EAT8BlueHDi 180 S&S EAT8
Caixas de velocidades Automática de 8 velocidadesAutomática de 8 velocidades
Código DW10FDDU - AMN8 - STTDW10FDCU - AMN8 - STT
Cilindrada (cc) 1.9971.997
* Carga útil acrescida.

235
Características técnicas
9MotorizaçõesBlueHDi 140 S&S EAT8BlueHDi 180 S&S EAT8
Caixas de velocidades Automática de 8 velocidadesAutomática de 8 velocidades
Código DW10FDDU - AMN8 - STTDW10FDCU - AMN8 - STT
Potência máx.: norma CE (kW) 103130
Combustível DieselDiesel
Comprimento Standard/Long
(L2/L3) Standard*/Long*
(L2/L3)* Standard/Long
(L2/L3) Standard*/Long*
(L2/L3)*
Reboque com travões (dentro
dos limites do GTW) (kg)
em inclinações de 10 % ou
12 % 6-7-8-9 lugares
1.9001.9001.9001.900
Reboque sem travões (kg) 750750750750
Carga máxima no eixo
dianteiro autorizada (kg) 84
848484

236
Características técnicas

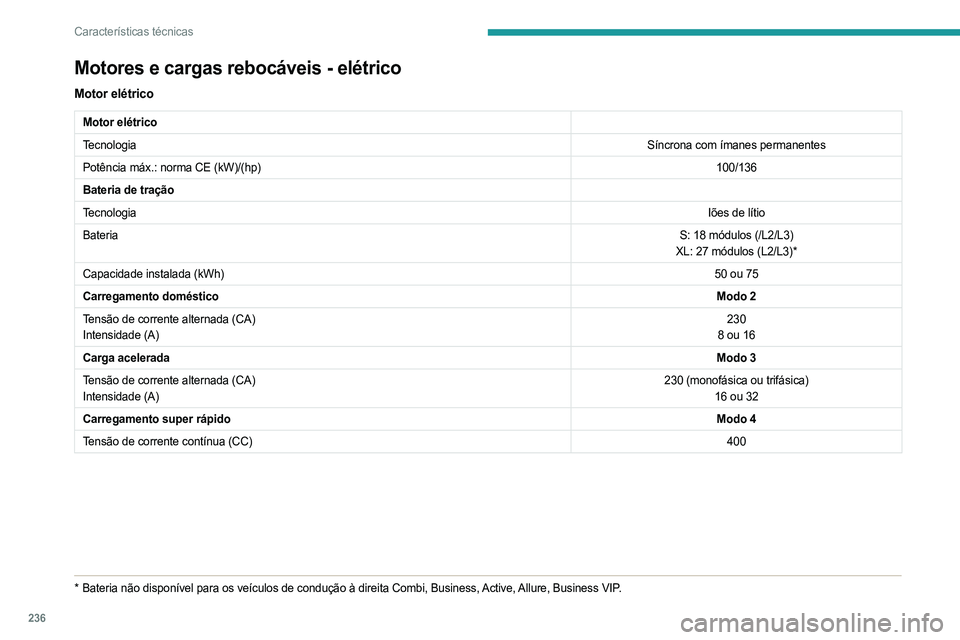

Motores e cargas rebocáveis - elétrico
Motor elétrico
Motor elétrico
TecnologiaSíncrona com ímanes permanentes
Potência máx.: norma CE (kW)/(hp) 100/136
Bateria de tração
Tecnologia Iões de lítio
Bateria S: 18 módulos (/L2/L3)
XL: 27 módulos (L2/L3)*
Capacidade instalada (kWh) 50 ou 75
Carregamento doméstico Modo 2
Tensão de corrente alternada (CA)
Intensidade (A) 230
8 ou 16
Carga acelerada Modo 3
Tensão de corrente alternada (CA)
Intensidade (A) 230 (monofásica ou trifásica)
16 ou 32
Carregamento super rápido Modo 4
Tensão de corrente contínua (CC) 400
* Bateria não disponível para os veículos de condução à \
direita Combi, Business, Active, Allure, Business VIP.

237
Características técnicas

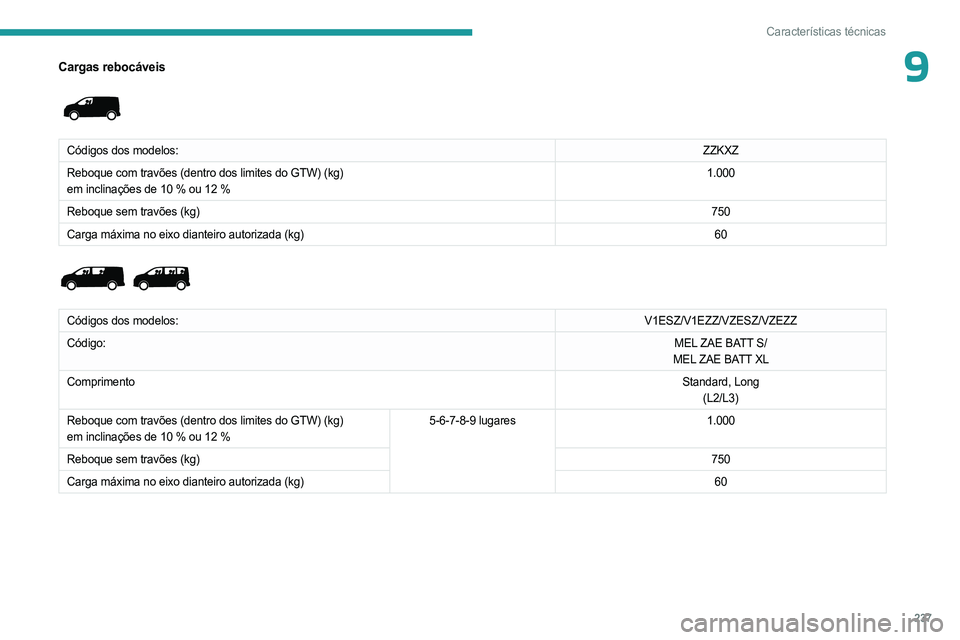

9Cargas rebocáveis

Códigos dos modelos:ZZKXZ
Reboque com travões (dentro dos limites do GTW) (kg)
em inclinações de 10 % ou 12 % 1.000
Reboque sem travões (kg) 750
Carga máxima no eixo dianteiro autorizada (kg) 60


Códigos dos modelos:V1ESZ/V1EZZ/VZESZ/VZEZZ
Código: MEL ZAE BATT S/
MEL ZAE BATT XL
Comprimento Standard, Long
(L2/L3)
Reboque com travões (dentro dos limites do GTW) (kg)
em inclinações de 10 % ou 12 % 5-6-7-8-9 lugares
1.000
Reboque sem travões (kg) 750
Carga máxima no eixo dianteiro autorizada (kg) 60

238
Características técnicas

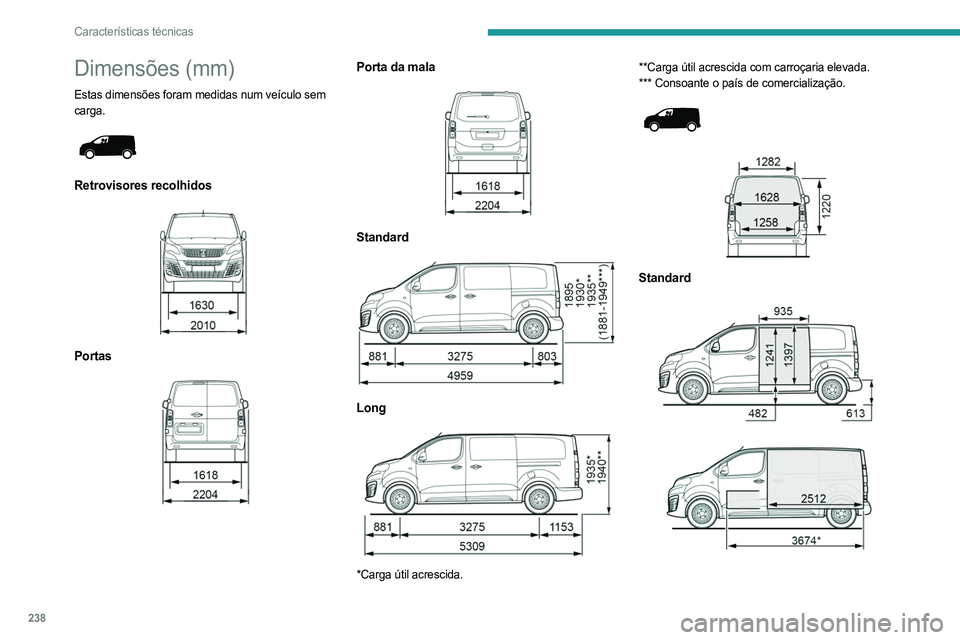

Dimensões (mm)
Estas dimensões foram medidas num veículo sem
carga.


Retrovisores recolhidos

Portas

Porta da mala

Standard

Long

*Carga útil acrescida. **Carga útil acrescida com carroçaria elevada.
*** Consoante o país de comercialização.




Standard
