PEUGEOT EXPERT 2023 Upute Za Rukovanje (in Croatian)

199
Praktične informacije

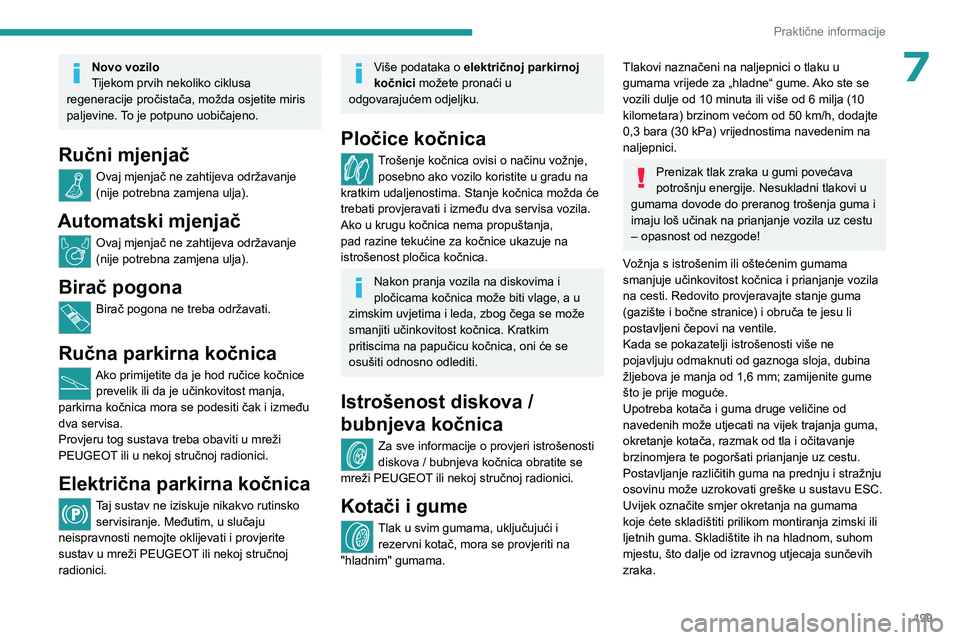

7Novo vozilo
Tijekom prvih nekoliko ciklusa
regeneracije pročistača, možda osjetite miris
paljevine. To je potpuno uobičajeno.
Ručni mjenjač
Ovaj mjenjač ne zahtijeva održavanje
(nije potrebna zamjena ulja).
Automatski mjenjač
Ovaj mjenjač ne zahtijeva održavanje
(nije potrebna zamjena ulja).
Birač pogona
Birač pogona ne treba održavati.
Ručna parkirna kočnica
Ako primijetite da je hod ručice kočnice
prevelik ili da je učinkovitost manja,
parkirna kočnica mora se podesiti čak i između
dva servisa.
Provjeru tog sustava treba obaviti u mreži
PEUGEOT ili u nekoj stručnoj radionici.
Električna parkirna kočnica
Taj sustav ne iziskuje nikakvo rutinsko servisiranje. Međutim, u slučaju
neispravnosti nemojte oklijevati i provjerite
sustav u mreži PEUGEOT ili nekoj stručnoj
radionici.
Više podataka o električnoj parkirnoj
kočnici možete pronaći u
odgovarajućem odjeljku.
Pločice kočnica
Trošenje kočnica ovisi o načinu vožnje, posebno ako vozilo koristite u gradu na
kratkim udaljenostima. Stanje kočnica možda će
trebati provjeravati i između dva servisa vozila.
Ako u krugu kočnica nema propuštanja,
pad razine tekućine za kočnice ukazuje na
istrošenost pločica kočnica.
Nakon pranja vozila na diskovima i
pločicama kočnica može biti vlage, a u
zimskim uvjetima i leda, zbog čega se može
smanjiti učinkovitost kočnica. Kratkim
pritiscima na papučicu kočnica, oni će se
osušiti odnosno odlediti.
Istrošenost diskova /
bubnjeva kočnica
Za sve informacije o provjeri istrošenosti
diskova / bubnjeva kočnica obratite se
mreži PEUGEOT ili nekoj stručnoj radionici.
Kotači i gume
Tlak u svim gumama, uključujući i rezervni kotač, mora se provjeriti na
"hladnim" gumama.
Tlakovi naznačeni na naljepnici o tlaku u
gumama vrijede za „hladne“ gume. Ako ste se
vozili dulje od 10 minuta ili više od 6 milja (10
kilometara) brzinom većom od 50 km/h, dodajte
0,3 bara (30 kPa) vrijednostima navedenim na
naljepnici.
Prenizak tlak zraka u gumi povećava
potrošnju energije. Nesukladni tlakovi u
gumama dovode do preranog trošenja guma i
imaju loš učinak na prianjanje vozila uz cestu
– opasnost od nezgode!
Vožnja s istrošenim ili oštećenim gumama
smanjuje učinkovitost kočnica i prianjanje vozila
na cesti. Redovito provjeravajte stanje guma
(gazište i bočne stranice) i obruča te jesu li
postavljeni čepovi na ventile.
Kada se pokazatelji istrošenosti više ne
pojavljuju odmaknuti od gaznoga sloja, dubina
žljebova je manja od 1,6 mm; zamijenite gume
što je prije moguće.
Upotreba kotača i guma druge veličine od
navedenih može utjecati na vijek trajanja guma,
okretanje kotača, razmak od tla i očitavanje
brzinomjera te pogoršati prianjanje uz cestu.
Postavljanje različitih guma na prednju i stražnju
osovinu može uzrokovati greške u sustavu ESC.
Uvijek označite smjer okretanja na gumama
koje ćete skladištiti prilikom montiranja zimski ili
ljetnih guma. Skladištite ih na hladnom, suhom
mjestu, što dalje od izravnog utjecaja sunčevih
zraka.

200
Praktične informacije

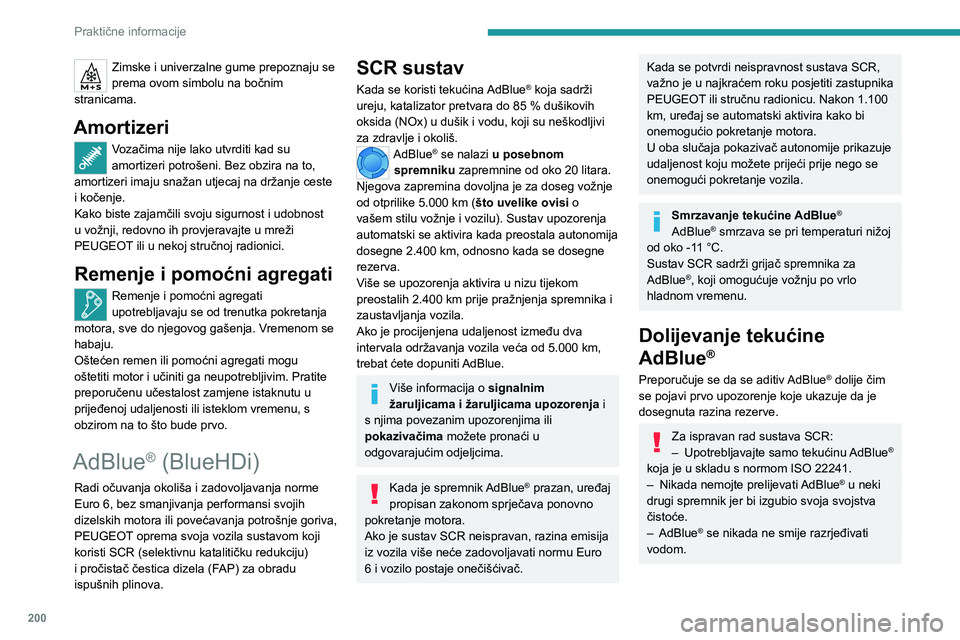

Zimske i univerzalne gume prepoznaju se
prema ovom simbolu na bočnim
stranicama.
Amortizeri
Vozačima nije lako utvrditi kad su
amortizeri potrošeni. Bez obzira na to,
amortizeri imaju snažan utjecaj na držanje ceste
i kočenje.
Kako biste zajamčili svoju sigurnost i udobnost
u vožnji, redovno ih provjeravajte u mreži
PEUGEOT ili u nekoj stručnoj radionici.
Remenje i pomoćni agregati
Remenje i pomoćni agregati
upotrebljavaju se od trenutka pokretanja
motora, sve do njegovog gašenja. Vremenom se
habaju.
Oštećen remen ili pomoćni agregati mogu
oštetiti motor i učiniti ga neupotrebljivim. Pratite
preporučenu učestalost zamjene istaknutu u
prijeđenoj udaljenosti ili isteklom vremenu, s
obzirom na to što bude prvo.
AdBlue® (BlueHDi)
Radi očuvanja okoliša i zadovoljavanja norme
Euro 6, bez smanjivanja performansi svojih
dizelskih motora ili povećavanja potrošnje goriva,
PEUGEOT oprema svoja vozila sustavom koji
koristi SCR (selektivnu katalitičku redukciju)
i pročistač čestica dizela (FAP) za obradu
ispušnih plinova.
SCR sustav
Kada se koristi tekućina AdBlue® koja sadrži
ureju, katalizator pretvara do 85 % dušikovih
oksida (NOx) u dušik i vodu, koji su neškodljivi
za zdravlje i okoliš.
AdBlue® se nalazi u posebnom
spremniku zapremnine od oko 20 litara.
Njegova zapremina dovoljna je za doseg vožnje
od otprilike 5.000 km ( što uvelike ovisi o
vašem stilu vožnje i vozilu). Sustav upozorenja
automatski se aktivira kada preostala autonomija
dosegne 2.400 km, odnosno kada se dosegne
rezerva.
Više se upozorenja aktivira u nizu tijekom
preostalih 2.400 km prije pražnjenja spremnika i
zaustavljanja vozila.
Ako je procijenjena udaljenost između dva
intervala održavanja vozila veća od 5.000 km,
trebat ćete dopuniti AdBlue.
Više informacija o signalnim
žaruljicama i žaruljicama upozorenja i
s njima povezanim upozorenjima ili
pokazivačima možete pronaći u
odgovarajućim odjeljcima.
Kada je spremnik AdBlue® prazan, uređaj
propisan zakonom sprječava ponovno
pokretanje motora.
Ako je sustav SCR neispravan, razina emisija
iz vozila više neće zadovoljavati normu Euro
6 i vozilo postaje onečišćivač.
Kada se potvrdi neispravnost sustava SCR,
važno je u najkraćem roku posjetiti zastupnika
PEUGEOT ili stručnu radionicu. Nakon 1.100
km, uređaj se automatski aktivira kako bi
onemogućio pokretanje motora.
U oba slučaja pokazivač autonomije prikazuje
udaljenost koju možete prijeći prije nego se
onemogući pokretanje vozila.
Smrzavanje tekućine AdBlue®
AdBlue® smrzava se pri temperaturi nižoj
od oko -11 °C.
Sustav SCR sadrži grijač spremnika za
AdBlue
®, koji omogućuje vožnju po vrlo
hladnom vremenu.
Dolijevanje tekućine
AdBlue
®
Preporučuje se da se aditiv AdBlue® dolije čim
se pojavi prvo upozorenje koje ukazuje da je
dosegnuta razina rezerve.
Za ispravan rad sustava SCR:
– Upotrebljavajte samo tekućinu AdBlue®
koja je u skladu s normom ISO 22241.
–

Nikada nemojte prelijevati

AdBlue
® u neki
drugi spremnik jer bi izgubio svoja svojstva
čistoće.
–

AdBlue® se nikada ne smije razrjeđivati
vodom.

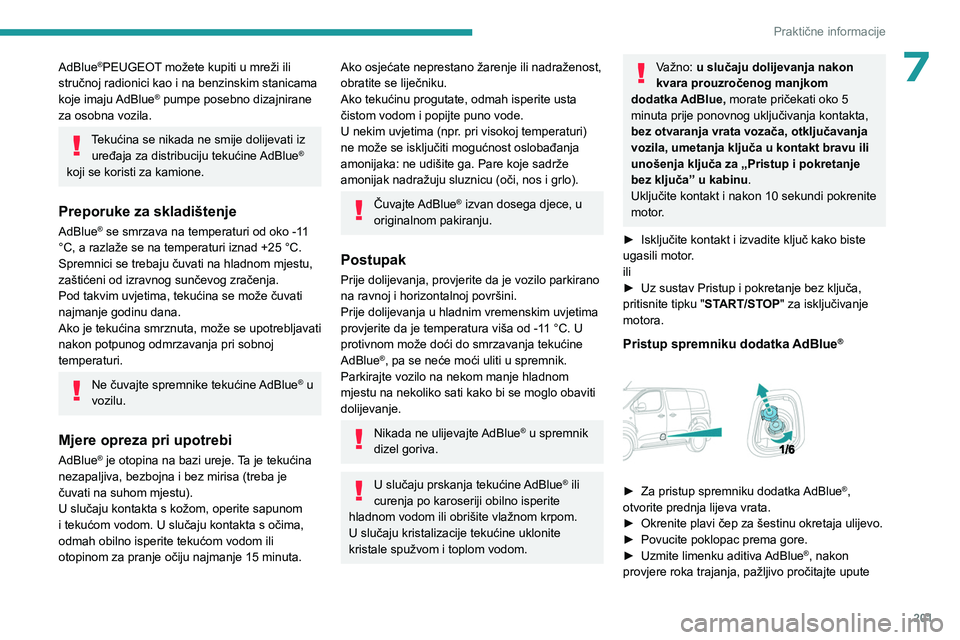

201
Praktične informacije
7AdBlue®PEUGEOT možete kupiti u mreži ili
stručnoj radionici kao i na benzinskim stanicama
koje imaju AdBlue
® pumpe posebno dizajnirane
za osobna vozila.
Tekućina se nikada ne smije dolijevati iz uređaja za distribuciju tekućine AdBlue®
koji se koristi za kamione.
Preporuke za skladištenje
AdBlue® se smrzava na temperaturi od oko -11
°C, a razlaže se na temperaturi iznad +25 °C.
Spremnici se trebaju čuvati na hladnom mjestu,
zaštićeni od izravnog sunčevog zračenja.
Pod takvim uvjetima, tekućina se može čuvati
najmanje godinu dana.
Ako je tekućina smrznuta, može se upotrebljavati
nakon potpunog odmrzavanja pri sobnoj
temperaturi.
Ne čuvajte spremnike tekućine AdBlue® u
vozilu.
Mjere opreza pri upotrebi
AdBlue® je otopina na bazi ureje. Ta je tekućina
nezapaljiva, bezbojna i bez mirisa (treba je
čuvati na suhom mjestu).
U slučaju kontakta s kožom, operite sapunom
i tekućom vodom. U slučaju kontakta s očima,
odmah obilno isperite tekućom vodom ili
otopinom za pranje očiju najmanje 15 minuta.
Ako osjećate neprestano žarenje ili nadraženost,
obratite se liječniku.
Ako tekućinu progutate, odmah isperite usta
čistom vodom i popijte puno vode.
U nekim uvjetima (npr. pri visokoj temperaturi)
ne može se isključiti mogućnost oslobađanja
amonijaka: ne udišite ga. Pare koje sadrže
amonijak nadražuju sluznicu (oči, nos i grlo).
Čuvajte AdBlue® izvan dosega djece, u
originalnom pakiranju.
Postupak
Prije dolijevanja, provjerite da je vozilo parkirano
na ravnoj i horizontalnoj površini.
Prije dolijevanja u hladnim vremenskim uvjetima
provjerite da je temperatura viša od -11
°C. U
protivnom može doći do smrzavanja tekućine
AdBlue
®, pa se neće moći uliti u spremnik.
Parkirajte vozilo na nekom manje hladnom
mjestu na nekoliko sati kako bi se moglo obaviti
dolijevanje.
Nikada ne ulijevajte AdBlue® u spremnik
dizel goriva.
U slučaju prskanja tekućine AdBlue® ili
curenja po karoseriji obilno isperite
hladnom vodom ili obrišite vlažnom krpom.
U slučaju kristalizacije tekućine uklonite
kristale spužvom i toplom vodom.
Važno: u slučaju dolijevanja nakon
kvara prouzročenog manjkom
dodatka

AdBlue,
morate pričekati oko 5
minuta prije ponovnog uključivanja kontakta,
bez otvaranja vrata vozača, otključavanja
vozila, umetanja ključa u kontakt bravu ili
unošenja ključa za „Pristup i pokretanje
bez ključa” u kabinu .
Uključite kontakt i nakon 10 sekundi pokrenite
motor.
►

Isključite kontakt i izvadite ključ kako biste
ugasili motor

.
ili
►

Uz sustav Pristup i pokretanje bez ključa,
pritisnite tipku " ST

ART/STOP" za isključivanje
motora.
Pristup spremniku dodatka AdBlue®


► Za pristup spremniku dodatka AdBlue®,
otvorite prednja lijeva vrata.
►

Okrenite plavi čep za šestinu okretaja ulijevo.
►


Povucite poklopac prema gore.
►


Uzmite limenku aditiva

AdBlue
®, nakon
provjere roka trajanja, pažljivo pročitajte upute

202
Praktične informacije

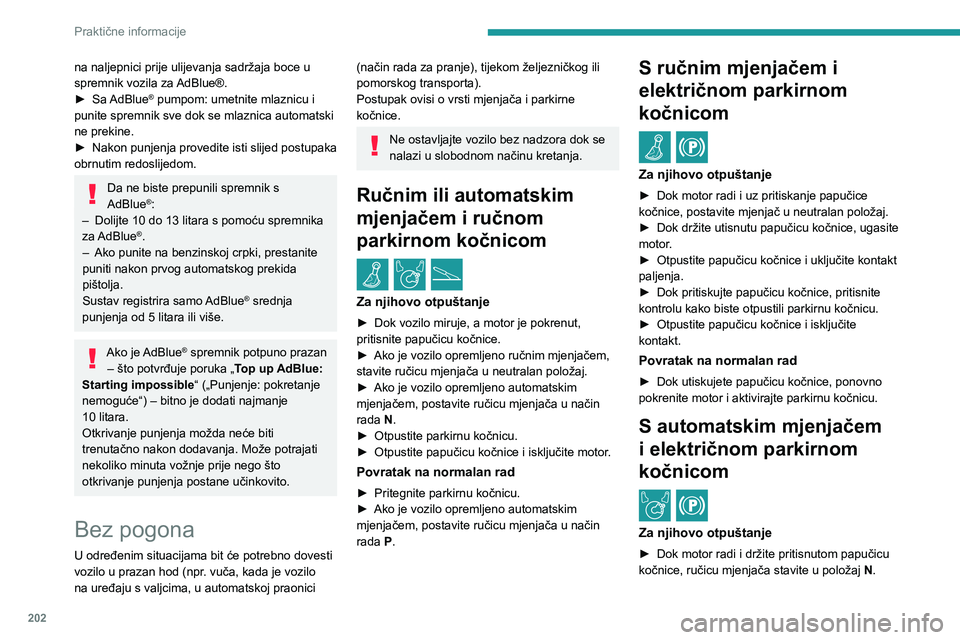

na naljepnici prije ulijevanja sadržaja boce u
spremnik vozila za AdBlue®.
►
Sa
AdBlue
® pumpom: umetnite mlaznicu i
punite spremnik sve dok se mlaznica automatski
ne prekine.
►

Nakon

punjenja provedite isti slijed postupaka
obrnutim redoslijedom.
Da ne biste prepunili spremnik s
AdBlue®:
–
Dolijte 10 do 13 litara s pomoću spremnika
za
AdBlue
®.
–
Ako punite na benzinskoj crpki, prestanite
puniti nakon prvog automatskog prekida
pištolja.
Sustav registrira samo
AdBlue
® srednja
punjenja od 5

litara ili više.
Ako je AdBlue® spremnik potpuno prazan
– što potvrđuje poruka „ Top up AdBlue:
Starting impossible “ („Punjenje: pokretanje
nemoguće“) – bitno je dodati najmanje
10

litara.
Otkrivanje punjenja možda neće biti
trenutačno nakon dodavanja. Može potrajati
nekoliko minuta vožnje prije nego što
otkrivanje punjenja postane učinkovito.
Bez pogona
U određenim situacijama bit će potrebno dovesti
vozilo u prazan hod (npr. vuča, kada je vozilo
na uređaju s valjcima, u automatskoj praonici
(način rada za pranje), tijekom željezničkog ili
pomorskog transporta).
Postupak ovisi o vrsti mjenjača i parkirne
kočnice.
Ne ostavljajte vozilo bez nadzora dok se
nalazi u slobodnom načinu kretanja.
Ručnim ili automatskim
mjenjačem i ručnom
parkirnom kočnicom
/
Za njihovo otpuštanje
► Dok vozilo miruje, a motor je pokrenut,
pritisnite papučicu kočnice.
►

Ako je vozilo opremljeno ručnim mjenjačem,
stavite ručicu mjenjača u neutralan položaj.
►


Ako je vozilo opremljeno automatskim
mjenjačem, postavite ručicu mjenjača u način
rada

N.
►

Otpustite parkirnu kočnicu.
►


Otpustite papučicu kočnice i isključite motor
.
Povratak na normalan rad
► Pritegnite parkirnu kočnicu.
► Ako je vozilo opremljeno automatskim
mjenjačem, postavite ručicu mjenjača u način
rada
P.
S ručnim mjenjačem i
električnom parkirnom
kočnicom
/
Za njihovo otpuštanje
► Dok motor radi i uz pritiskanje papučice
kočnice, postavite mjenjač u neutralan položaj.
►

Dok držite utisnutu papučicu kočnice, ugasite
motor

.
►

Otpustite papučicu kočnice i uključite kontakt
paljenja.
►


Dok pritiskujte papučicu kočnice, pritisnite
kontrolu kako biste otpustili parkirnu kočnicu.
►


Otpustite papučicu kočnice i isključite
kontakt.
Povratak na normalan rad
► Dok utiskujete papučicu kočnice, ponovno
pokrenite motor i aktivirajte parkirnu kočnicu.
S automatskim mjenjačem
i električnom parkirnom
kočnicom
/
Za njihovo otpuštanje
► Dok motor radi i držite pritisnutom papučicu
kočnice, ručicu mjenjača stavite u položaj N
.

203
Praktične informacije

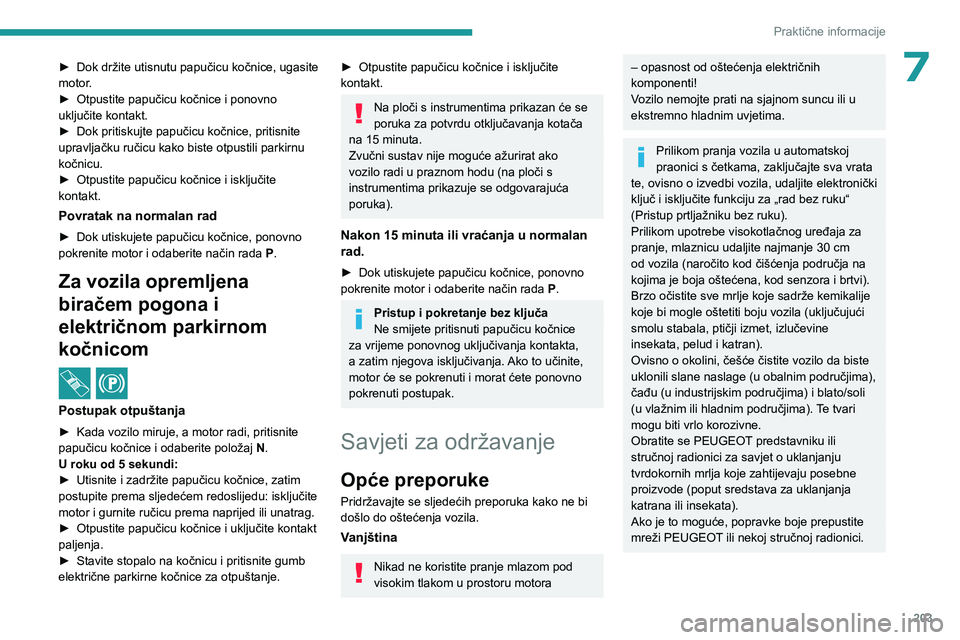

7► Dok držite utisnutu papučicu kočnice, ugasite
motor .
►

Otpustite papučicu kočnice i ponovno
uključite kontakt.
►


Dok pritiskujte papučicu kočnice, pritisnite
upravljačku ručicu kako biste otpustili parkirnu
kočnicu.
►


Otpustite papučicu kočnice i isključite
kontakt.
Povratak na normalan rad
► Dok utiskujete papučicu kočnice, ponovno
pokrenite motor i odaberite način rada P
.
Za vozila opremljena
biračem pogona i
električnom parkirnom
kočnicom
/
Postupak otpuštanja
► Kada vozilo miruje, a motor radi, pritisnite
papučicu kočnice i odaberite položaj N .
U roku od 5
sekundi:
►

Utisnite i zadržite papučicu kočnice, zatim
postupite prema sljedećem redoslijedu: isključite
motor i gurnite ručicu prema naprijed ili unatrag.
►


Otpustite papučicu kočnice i uključite kontakt
paljenja.
►


Stavite stopalo na kočnicu i pritisnite gumb
električne parkirne kočnice za otpuštanje.
► Otpustite papučicu kočnice i isključite
kontakt.
Na ploči s instrumentima prikazan će se
poruka za potvrdu otključavanja kotača
na 15 minuta.
Zvučni sustav nije moguće ažurirat ako
vozilo radi u praznom hodu (na ploči s
instrumentima prikazuje se odgovarajuća
poruka).
Nakon 15 minuta ili vraćanja u normalan
rad.
► Dok utiskujete papučicu kočnice, ponovno
pokrenite motor i odaberite način rada P
.
Pristup i pokretanje bez ključa
Ne smijete pritisnuti papučicu kočnice
za vrijeme ponovnog uključivanja kontakta,
a zatim njegova isključivanja. Ako to učinite,
motor će se pokrenuti i morat ćete ponovno
pokrenuti postupak.
Savjeti za održavanje
Opće preporuke
Pridržavajte se sljedećih preporuka kako ne bi
došlo do oštećenja vozila.
Vanjština
Nikad ne koristite pranje mlazom pod
visokim tlakom u prostoru motora
– opasnost od oštećenja električnih
komponenti!
Vozilo nemojte prati na sjajnom suncu ili u
ekstremno hladnim uvjetima.
Prilikom pranja vozila u automatskoj
praonici s četkama, zaključajte sva vrata
te, ovisno o izvedbi vozila, udaljite elektronički
ključ i isključite funkciju za „rad bez ruku“
(Pristup prtljažniku bez ruku).
Prilikom upotrebe visokotlačnog uređaja za
pranje, mlaznicu udaljite najmanje 30 cm
od vozila (naročito kod čišćenja područja na
kojima je boja oštećena, kod senzora i brtvi).
Brzo očistite sve mrlje koje sadrže kemikalije
koje bi mogle oštetiti boju vozila (uključujući
smolu stabala, ptičji izmet, izlučevine
insekata, pelud i katran).
Ovisno o okolini, češće čistite vozilo da biste
uklonili slane naslage (u obalnim područjima),
čađu (u industrijskim područjima) i blato/soli
(u vlažnim ili hladnim područjima). Te tvari
mogu biti vrlo korozivne.
Obratite se PEUGEOT predstavniku ili
stručnoj radionici za savjet o uklanjanju
tvrdokornih mrlja koje zahtijevaju posebne
proizvode (poput sredstava za uklanjanja
katrana ili insekata).
Ako je to moguće, popravke boje prepustite
mreži PEUGEOT ili nekoj stručnoj radionici.

204
Praktične informacije
Unutrašnjost
Prilikom pranja vozila, nikad nemojte
upotrebljavati crijevo ili mlaz pod tlakom
za čišćenje unutrašnjosti.
Tekućine koje se prenose u posudama
ili drugim otvorenim posudama mogu se
proliti, što predstavlja opasnost od oštećenja
instrumenata i prekidača na središnjoj
konzoli. Budite oprezni!
Pri čišćenju, ploče s instrumentima, taktilne
i druge ekrane pažljivo obrišite mekom,
suhom krpicom. Nemojte upotrebljavati
dodatne proizvode (npr. alkohol, sredstvo
za dezinfekciju) ili sapunicu izravno na tim
površinama zbog opasnosti od oštećenja!
Karoserija
Boja visokog sjaja
Karoseriju nemojte čistiti abrazivnim
proizvodima, otapalima, benzinom ili
uljem.
Tvrdokorne mrlje nikad nemojte čistiti
abrazivnim spužvama – postoji opasnost od
grebanja laka!
Polirati nemojte dok je sunce jako te ne
dotičite plastične i gumene dijelove.
Upotrijebite meku krpicu i sapunicu ili
sredstvo s neutralnom pH vrijednošću.
Nježno očistite karoseriju čistom krpom od
mikrovlakna.
Vozilo polirajte kad je čisto i suho.
Pratite upute za upotrebu navedene na
proizvodu.
Teksturirani lak
Ta vrsta boje reagira na svjetlost te ostavlja
poseban dojam po pitanju izgleda i završne
obrade kojim naglašava linije i oblik vozila.
Lak je obogaćen vidljivim česticama koje daju
jedinstven svilenkasto-reljefni efekt. Blago
granularirana tekstura ostavlja upečatljiv dojam.
Nikad ne pokušavajte čistiti bez vode.
Vozilo se nikada ne smije prati u
automatskoj praonici s četkama.
Nikada ne birajte program sa završnom
obradom toplim voskom.
Nikad ne upotrebljavajte mlaznice za pranje
pod visokim tlakom s četkama – opasnost od
oštećenja laka!
Nikad nemojte nanositi sjajna sredstva za
poliranje ili zaštitne slojeve na karoseriju ili
aluminijske kotače; ti proizvodi nepovratno
otkrivaju ulaštena ili nepravilna područja.
Preporučuje se pranje pod visokim
tlakom ili barem pod jakim mlazom vode.
Isperite vozilo demineraliziranom vodom.
Kod brisanja vozila preporučujemo upotrebu
isključivo krpe od mikrovlakana; njome
prebrišite vozilo bez grubog trljanja.
Pažljivo obrišite mrlje od goriva na karoseriji
mekanom krpom, zatim pričekajte da se
osuši.
Očistite manje tragove (primjerice tragove
prstiju) proizvodom za održavanje koji
preporučuje PEUGEOT.
Naljepnice
(Ovisno o izvedbi)
Nemojte koristiti visokotlačni perač za
čišćenje vozila – opasnost o oštećenja ili
odvajanja naljepnica!
Koristite crijevo s jakim mlazom
(temperature između 25 °C i 40 °C).
Mlazom vode okomito poprskajte površinu za
čišćenje.
Isperite vozilo demineraliziranom vodom.
Tekstil
Nadzorna ploča, ploče vrata i sjedala mogu
sadržavati dijelove izrađene od tekstila.

205
Praktične informacije

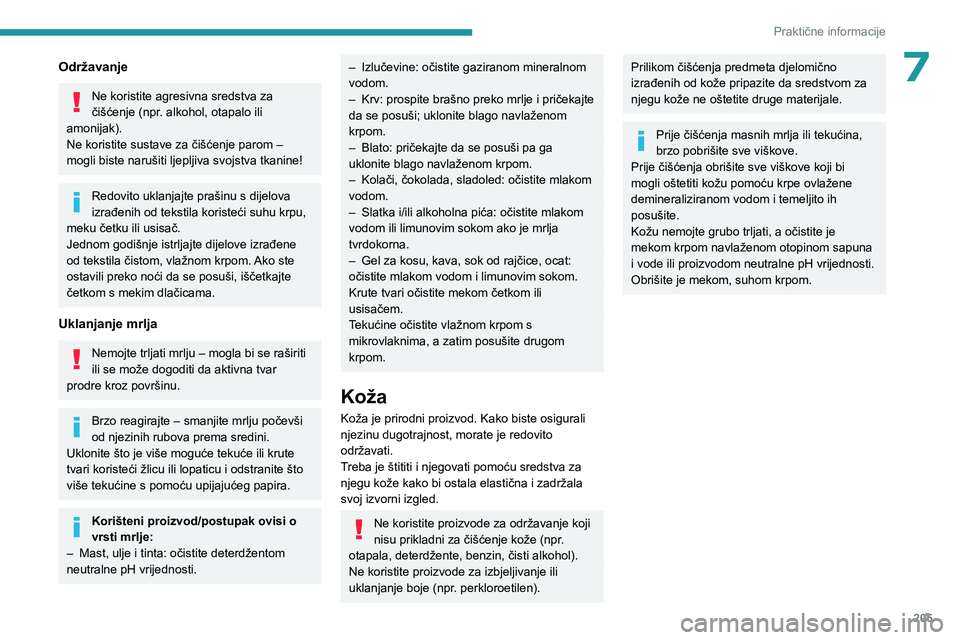

7Održavanje
Ne koristite agresivna sredstva za
čišćenje (npr. alkohol, otapalo ili
amonijak).
Ne koristite sustave za čišćenje parom –
mogli biste narušiti ljepljiva svojstva tkanine!
Redovito uklanjajte prašinu s dijelova
izrađenih od tekstila koristeći suhu krpu,
meku četku ili usisač.
Jednom godišnje istrljajte dijelove izrađene
od tekstila čistom, vlažnom krpom. Ako ste
ostavili preko noći da se posuši, iščetkajte
četkom s mekim dlačicama.
Uklanjanje mrlja
Nemojte trljati mrlju – mogla bi se raširiti
ili se može dogoditi da aktivna tvar
prodre kroz površinu.
Brzo reagirajte – smanjite mrlju počevši
od njezinih rubova prema sredini.
Uklonite što je više moguće tekuće ili krute
tvari koristeći žlicu ili lopaticu i odstranite što
više tekućine s pomoću upijajućeg papira.
Korišteni proizvod/postupak ovisi o
vrsti mrlje:
–

Mast, ulje i tinta: očistite deterdžentom
neutralne pH vrijednosti.
– Izlučevine: očistite gaziranom mineralnom
vodom.
–

Krv: prospite brašno preko mrlje i pričekajte
da se posuši; uklonite blago navlaženom
krpom.
–


Blato: pričekajte da se posuši pa ga
uklonite blago navlaženom krpom.
–


Kolači, čokolada, sladoled: očistite mlakom
vodom.
–


Slatka i/ili alkoholna pića: očistite mlakom
vodom ili limunovim sokom ako je mrlja
tvrdokorna.
–


Gel za kosu, kava, sok od rajčice, ocat:
očistite mlakom vodom i limunovim sokom.
Krute tvari očistite mekom četkom ili
usisačem.
T

ekućine očistite vlažnom krpom s
mikrovlaknima, a zatim posušite drugom
krpom.
Koža
Koža je prirodni proizvod. Kako biste osigurali
njezinu dugotrajnost, morate je redovito
održavati.
Treba je štititi i njegovati pomoću sredstva za
njegu kože kako bi ostala elastična i zadržala
svoj izvorni izgled.
Ne koristite proizvode za održavanje koji
nisu prikladni za čišćenje kože (npr.
otapala, deterdžente, benzin, čisti alkohol).
Ne koristite proizvode za izbjeljivanje ili
uklanjanje boje (npr. perkloroetilen).
Prilikom čišćenja predmeta djelomično
izrađenih od kože pripazite da sredstvom za
njegu kože ne oštetite druge materijale.
Prije čišćenja masnih mrlja ili tekućina,
brzo pobrišite sve viškove.
Prije čišćenja obrišite sve viškove koji bi
mogli oštetiti kožu pomoću krpe ovlažene
demineraliziranom vodom i temeljito ih
posušite.
Kožu nemojte grubo trljati, a očistite je
mekom krpom navlaženom otopinom sapuna
i vode ili proizvodom neutralne pH vrijednosti.
Obrišite je mekom, suhom krpom.

206
U slučaju kvara

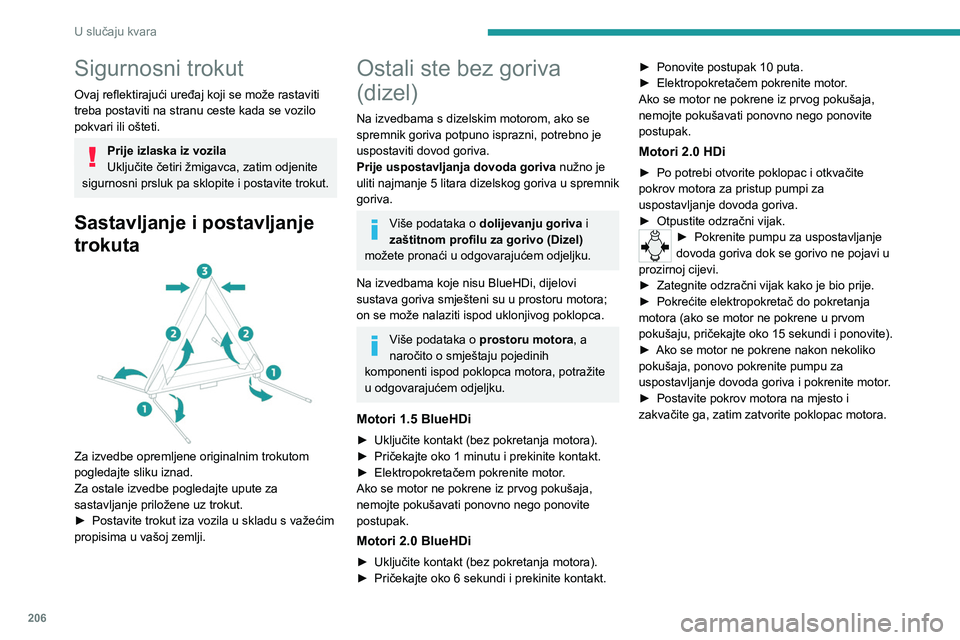

Sigurnosni trokut
Ovaj reflektirajući uređaj koji se može rastaviti
treba postaviti na stranu ceste kada se vozilo
pokvari ili ošteti.
Prije izlaska iz vozila
Uključite četiri žmigavca, zatim odjenite
sigurnosni prsluk pa sklopite i postavite trokut.
Sastavljanje i postavljanje
trokuta


Za izvedbe opremljene originalnim trokutom
pogledajte sliku iznad.
Za ostale izvedbe pogledajte upute za
sastavljanje priložene uz trokut.
►

Postavite trokut iza vozila u skladu s važećim
propisima u vašoj zemlji.
Ostali ste bez goriva
(dizel)
Na izvedbama s dizelskim motorom, ako se
spremnik goriva potpuno isprazni, potrebno je
uspostaviti dovod goriva.
Prije uspostavljanja dovoda goriva nužno je
uliti najmanje 5 litara dizelskog goriva u spremnik
goriva.
Više podataka o dolijevanju goriva i
zaštitnom profilu za gorivo (Dizel)
možete pronaći u odgovarajućem odjeljku.
Na izvedbama koje nisu BlueHDi, dijelovi
sustava goriva smješteni su u prostoru motora;
on se može nalaziti ispod uklonjivog poklopca.
Više podataka o prostoru motora, a
naročito o smještaju pojedinih
komponenti ispod poklopca motora, potražite
u odgovarajućem odjeljku.
Motori 1.5 BlueHDi
► Uključite kontakt (bez pokretanja motora).
► Pričekajte oko 1 minutu i prekinite kontakt.
►

Elektropokretačem pokrenite motor
.
Ako se motor ne pokrene iz prvog pokušaja,
nemojte pokušavati ponovno nego ponovite
postupak.
Motori 2.0 BlueHDi
► Uključite kontakt (bez pokretanja motora).
► Pričekajte oko 6 sekundi i prekinite kontakt. ►

Ponovite postupak 10
puta.
►
Elektropokretačem pokrenite motor
.
Ako se motor ne pokrene iz prvog pokušaja,
nemojte pokušavati ponovno nego ponovite
postupak.
Motori 2.0 HDi
► Po potrebi otvorite poklopac i otkvačite
pokrov motora za pristup pumpi za
uspostavljanje dovoda goriva.
►

Otpustite odzračni vijak.
► Pokrenite pumpu za uspostavljanje
dovoda goriva dok se gorivo ne pojavi u
prozirnoj cijevi.
►

Zategnite odzračni vijak kako je bio prije.
►


Pokrećite elektropokretač do pokretanja
motora (ako se motor ne pokrene u prvom
pokušaju, pričekajte oko 15 sekundi i ponovite).
►


Ako se motor ne pokrene nakon nekoliko
pokušaja, ponovo pokrenite pumpu za
uspostavljanje dovoda goriva i pokrenite motor

.
►

Postavite pokrov motora na mjesto i
zakvačite ga, zatim zatvorite poklopac motora.

207

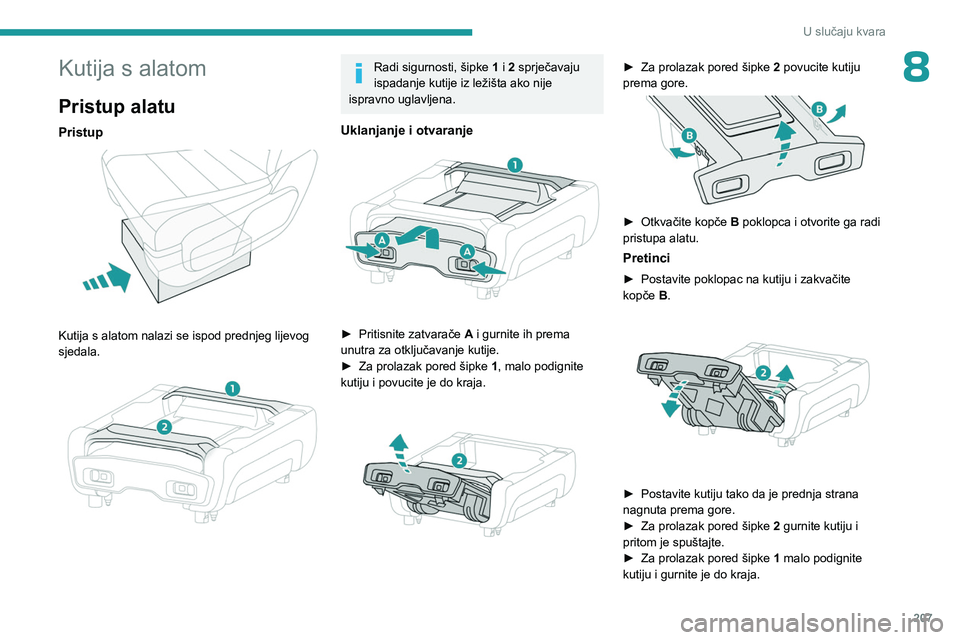

U slučaju kvara
8Kutija s alatom
Pristup alatu
Pristup

Kutija s alatom nalazi se ispod prednjeg lijevog
sjedala.


Radi sigurnosti, šipke 1 i 2 sprječavaju
ispadanje kutije iz ležišta ako nije
ispravno uglavljena.
Uklanjanje i otvaranje

► Pritisnite zatvarače A i gurnite ih prema
unutra za otključavanje kutije.
►

Za prolazak pored šipke 1

, malo podignite
kutiju i povucite je do kraja.


► Za prolazak pored šipke 2 povucite kutiju
prema gore.


► Otkvačite kopče B poklopca i otvorite ga radi
pristupa alatu.
Pretinci
► Postavite poklopac na kutiju i zakvačite
kopče B.


► Postavite kutiju tako da je prednja strana
nagnuta prema gore.
►

Za prolazak pored šipke 2

gurnite kutiju i
pritom je spuštajte.
►

Za prolazak pored šipke 1

malo podignite
kutiju i gurnite je do kraja.

208

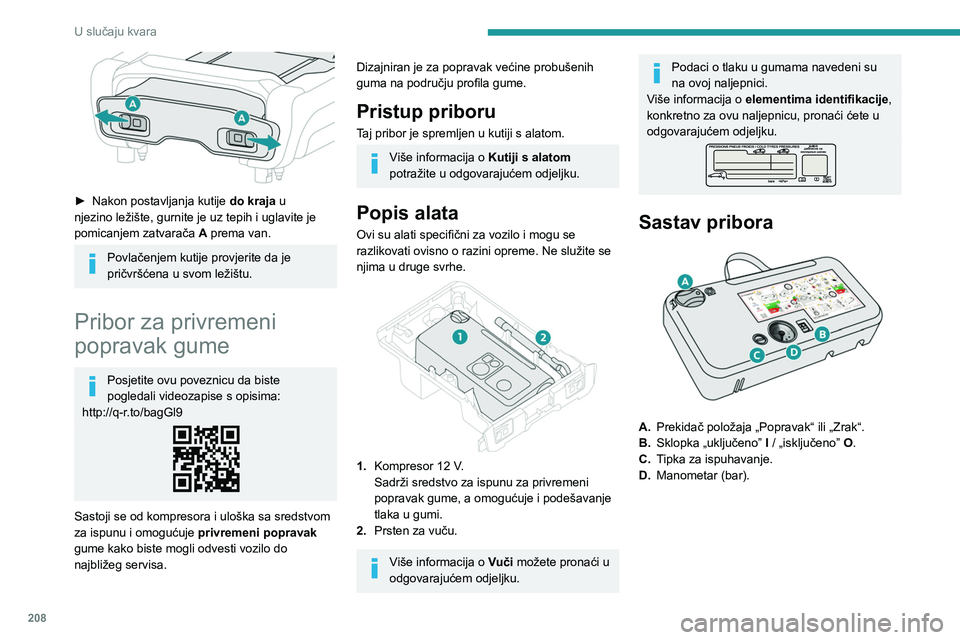

U slučaju kvara

► Nakon postavljanja kutije do kraja u
njezino ležište, gurnite je uz tepih i uglavite je
pomicanjem zatvarača A prema van.
Povlačenjem kutije provjerite da je
pričvršćena u svom ležištu.
Pribor za privremeni
popravak gume
Posjetite ovu poveznicu da biste
pogledali videozapise s opisima:
http://q-r.to/bagGl9
Sastoji se od kompresora i uloška sa sredstvom
za ispunu i omogućuje privremeni popravak
gume kako biste mogli odvesti vozilo do
najbližeg servisa.
Dizajniran je za popravak većine probušenih
guma na području profila gume.
Pristup priboru
Taj pribor je spremljen u kutiji s alatom.
Više informacija o Kutiji s alatom
potražite u odgovarajućem odjeljku.
Popis alata
Ovi su alati specifični za vozilo i mogu se
razlikovati ovisno o razini opreme. Ne služite se
njima u druge svrhe.


1. Kompresor 12 V.
Sadrži sredstvo za ispunu za privremeni
popravak gume, a omogućuje i podešavanje
tlaka u gumi.
2. Prsten za vuču.
Više informacija o Vuči možete pronaći u
odgovarajućem odjeljku.
Podaci o tlaku u gumama navedeni su
na ovoj naljepnici.
Više informacija o elementima identifikacije,
konkretno za ovu naljepnicu, pronaći ćete u
odgovarajućem odjeljku.
Sastav pribora

A. Prekidač položaja „Popravak“ ili „Zrak“.
B. Sklopka „uključeno” I / „isključeno” O.
C. Tipka za ispuhavanje.
D. Manometar (bar).
