Peugeot Expert Tepee 2014 Instrukcja Obsługi (in Polish)

69
Siedzenia
ERGONOMIA i KOMFORT
3

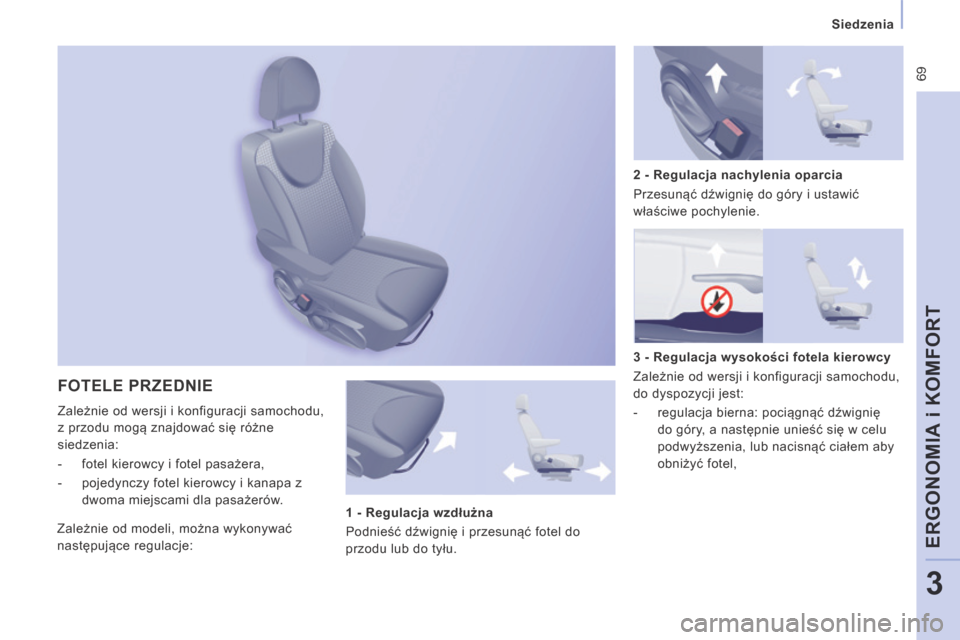

FOTELE PRZEDNIE
Zależnie od wersji i konfiguracji samochodu,
z przodu mogą znajdować się różne
siedzenia:
- fotel kierowcy i fotel pasażera,
- pojedynczy fotel kierowcy i kanapa z
dwoma miejscami dla pasażerów.
3 - Regulacja wysokości fotela kierowcy
Zależnie od wersji i konfiguracji samochodu,
do dyspozycji jest:
- regulacja bierna: pociągnąć dźwignię
do góry, a następnie unieść się w celu
podwyższenia, lub nacisnąć ciałem aby
obniżyć fotel,
2 - Regulacja nachylenia oparcia
Przesunąć dźwignię do góry i ustawić
właściwe pochylenie.
1 - Regulacja wzdłużna
Podnieść dźwignię i przesunąć fotel do
przodu lub do tyłu.
Zależnie od modeli, można wykonywać
następujące regulacje:

70
Siedzenia

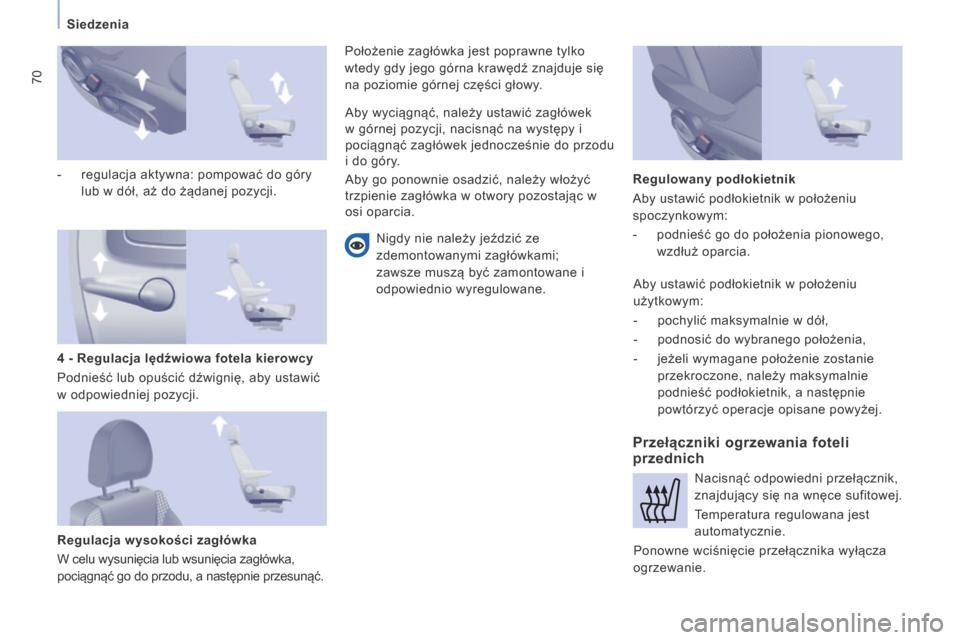

- regulacja aktywna: pompować do góry
lub w dół, aż do żądanej pozycji.
Regulacja wysokości zagłówka
W celu wysunięcia lub wsunięcia zagłówka,
pociągnąć go do przodu, a następnie przesunąć.
Położenie zagłówka jest poprawne tylko
wtedy gdy jego górna krawędź znajduje się
na poziomie górnej części głowy.
Nigdy nie należy jeździć ze
zdemontowanymi zagłówkami;
zawsze muszą być zamontowane i
odpowiednio wyregulowane.
Przełączniki ogrzewania foteli przednich
Regulowany podłokietnik
Aby ustawić podłokietnik w położeniu
spoczynkowym:
- podnieść go do położenia pionowego,
wzdłuż oparcia.
4 - Regulacja lędźwiowa fotela kierowcy
Podnieść lub opuścić dźwignię, aby ustawić
w odpowiedniej pozycji.
Aby wyciągnąć, należy ustawić zagłówek
w górnej pozycji, nacisnąć na występy i
pociągnąć zagłówek jednocześnie do przodu
i do góry.
Aby go ponownie osadzić, należy włożyć
trzpienie zagłówka w otwory pozostając w
osi oparcia .
Aby ustawić podłokietnik w położeniu
użytkowym:
- pochylić maksymalnie w dół,
- podnosić do wybranego położenia,
- jeżeli wymagane położenie zostanie
przekroczone, należy maksymalnie
podnieść podłokietnik, a następnie
powtórzyć operacje opisane powyżej.
Nacisnąć odpowiedni przełącznik,
znajdujący się na wnęce sufitowej.
Temperatura regulowana jest
automatycznie.
Ponowne wciśnięcie przełącznika wyłącza
ogrzewanie.

71
Siedzenia
ERGONOMIA i KOMFORT
3

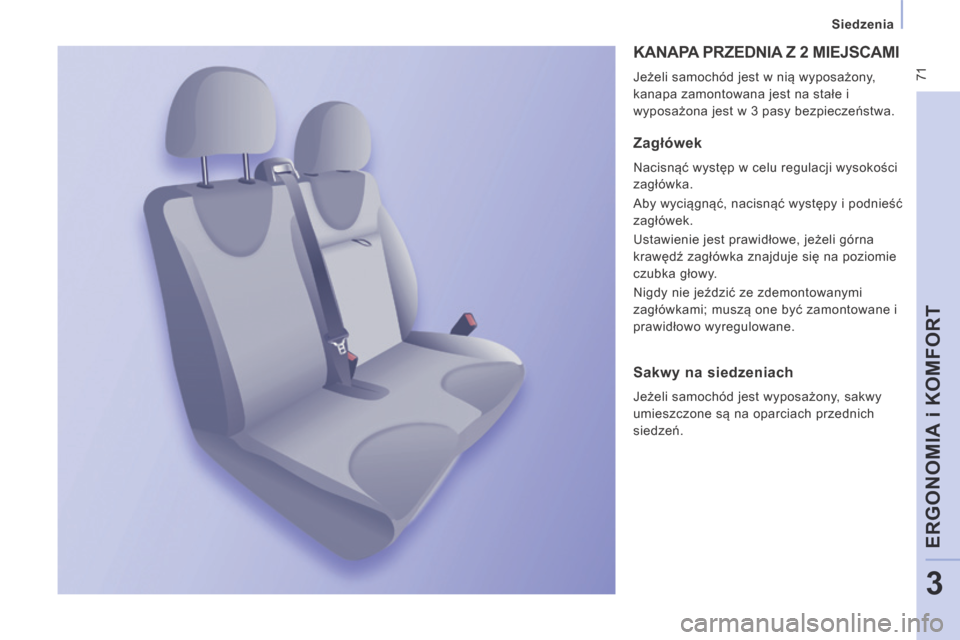

KANAPA PRZEDNIA Z 2 MIEJSCAMI
Jeżeli samochód jest w nią wyposażony,
kanapa zamontowana jest na stałe i
wyposażona jest w 3 pasy bezpieczeństwa.
Zagłówek
Nacisnąć występ w celu regulacji wysokości
zagłówka.
Aby wyciągnąć, nacisnąć występy i podnieść
zagłówek.
Ustawienie jest prawidłowe, jeżeli górna
krawędź zagłówka znajduje się na poziomie
czubka głowy.
Nigdy nie jeździć ze zdemontowanymi
zagłówkami; muszą one być zamontowane i
prawidłowo wyregulowane.
Sakwy na siedzeniach
Jeżeli samochód jest wyposażony, sakwy
umieszczone są na oparciach przednich
siedzeń.

72
Siedzenia

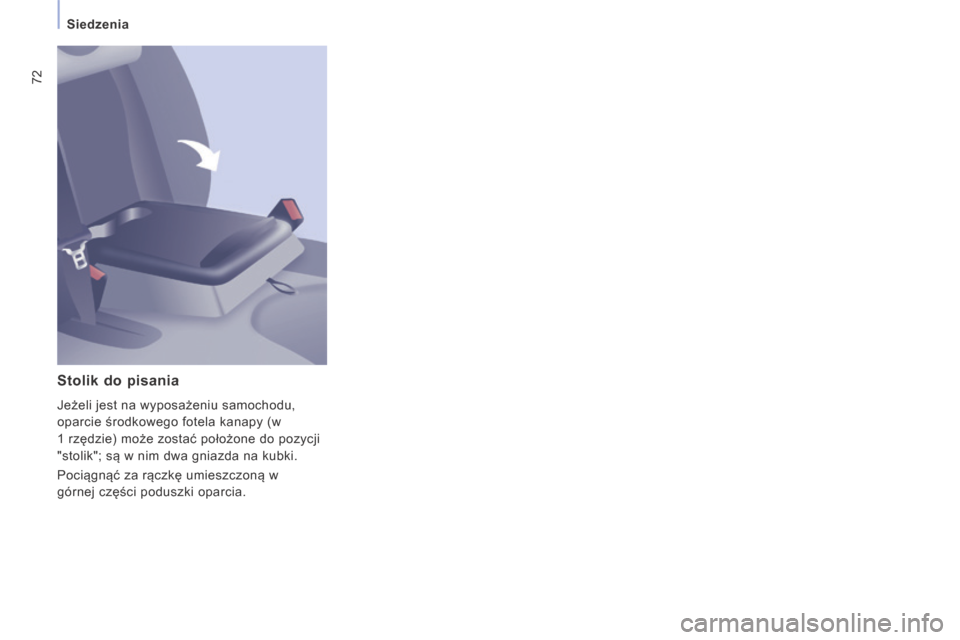

Stolik do pisania
Jeżeli jest na wyposażeniu samochodu,
oparcie środkowego fotela kanapy (w
1 rzędzie) może zostać położone do pozycji
"stolik"; są w nim dwa gniazda na kubki.
Pociągnąć za rączkę umieszczoną w
górnej części poduszki oparcia.

73
Siedzenia
ERGONOMIA i KOMFORT
3

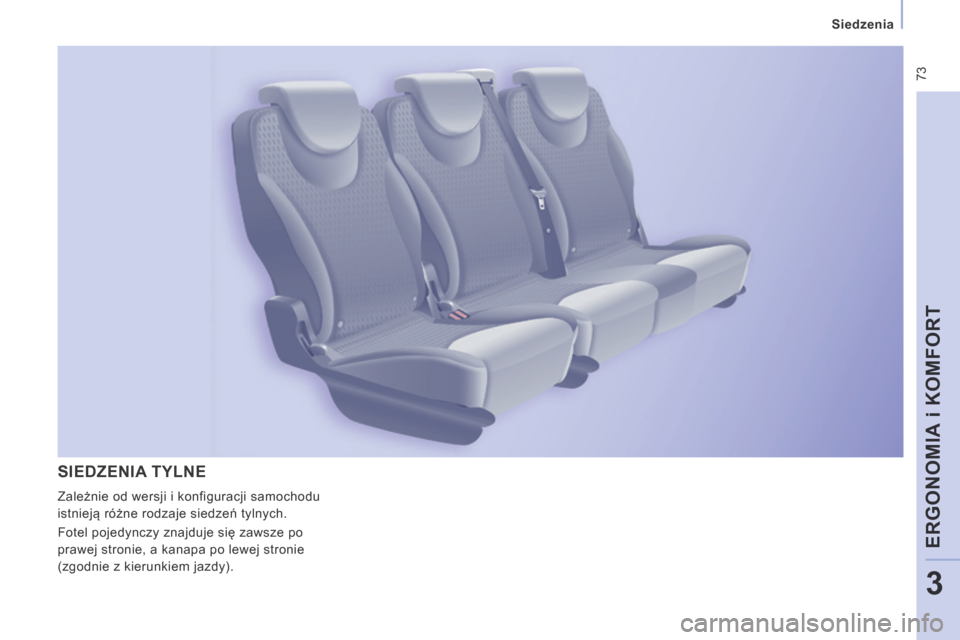

SIEDZENIA TYLNE
Zależnie od wersji i konfiguracji samochodu
istnieją różne rodzaje siedzeń tylnych.
Fotel pojedynczy znajduje się zawsze po
prawej stronie, a kanapa po lewej stronie
(zgodnie z kierunkiem jazdy).

74
Siedzenia

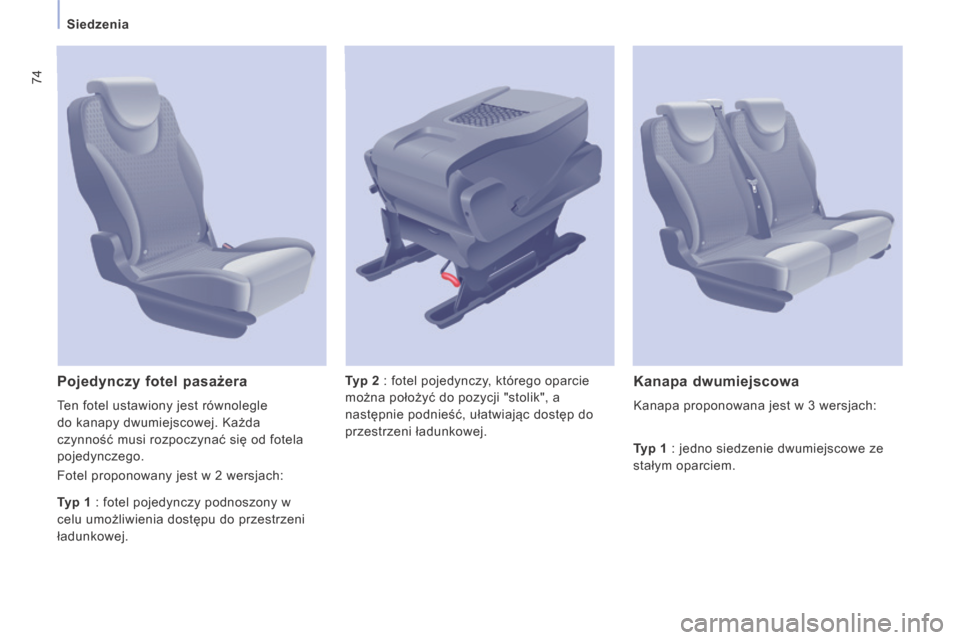

Typ 2 : fotel pojedynczy, którego oparcie
można położyć do pozycji "stolik", a
następnie podnieść, ułatwiając dostęp do
przestrzeni ładunkowej. Pojedynczy fotel pasażera
Ten fotel ustawiony jest równolegle
do kanapy dwumiejscowej. Każda
czynność musi rozpoczynać się od fotela
pojedynczego.
Fotel proponowany jest w 2 wersjach:
Kanapa dwumiejscowa
Kanapa proponowana jest w 3 wersjach:
Typ 1 : fotel pojedynczy podnoszony w
celu umożliwienia dostępu do przestrzeni
ładunkowej. Typ 1 : jedno siedzenie dwumiejscowe ze
stałym oparciem.

75
Siedzenia
ERGONOMIA i KOMFORT
3

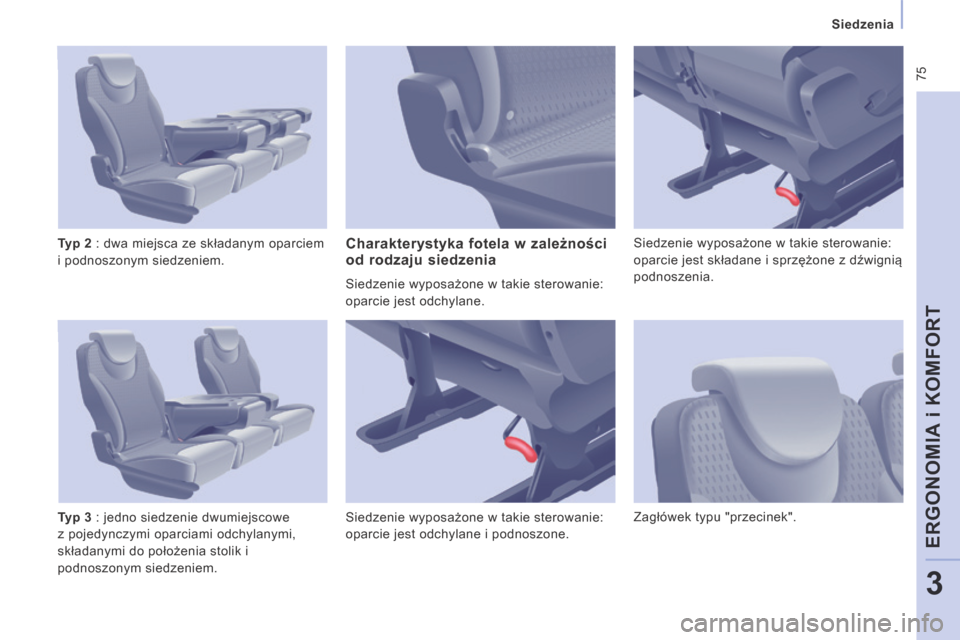

Typ 2 : dwa miejsca ze składanym oparciem
i podnoszonym siedzeniem.
Typ 3 : jedno siedzenie dwumiejscowe
z pojedynczymi oparciami odchylanymi,
składanymi do położenia stolik i
podnoszonym siedzeniem. Charakterystyka fotela w zależności od rodzaju siedzenia
Siedzenie wyposażone w takie sterowanie:
oparcie jest odchylane.
Siedzenie wyposażone w takie sterowanie:
oparcie jest odchylane i podnoszone. Siedzenie wyposażone w takie sterowanie:
oparcie jest składane i sprzężone z dźwignią
podnoszenia.
Zagłówek typu "przecinek".

76
Siedzenia
Podłokietnik w opcji.
Oparcia zewnętrznych foteli wyposażone
są w siatki. Oparcia foteli środkowych są wyprofilowane
i posiadają wytłoczenia na kubki i schowki.

77
Siedzenia
ERGONOMIA i KOMFORT
3

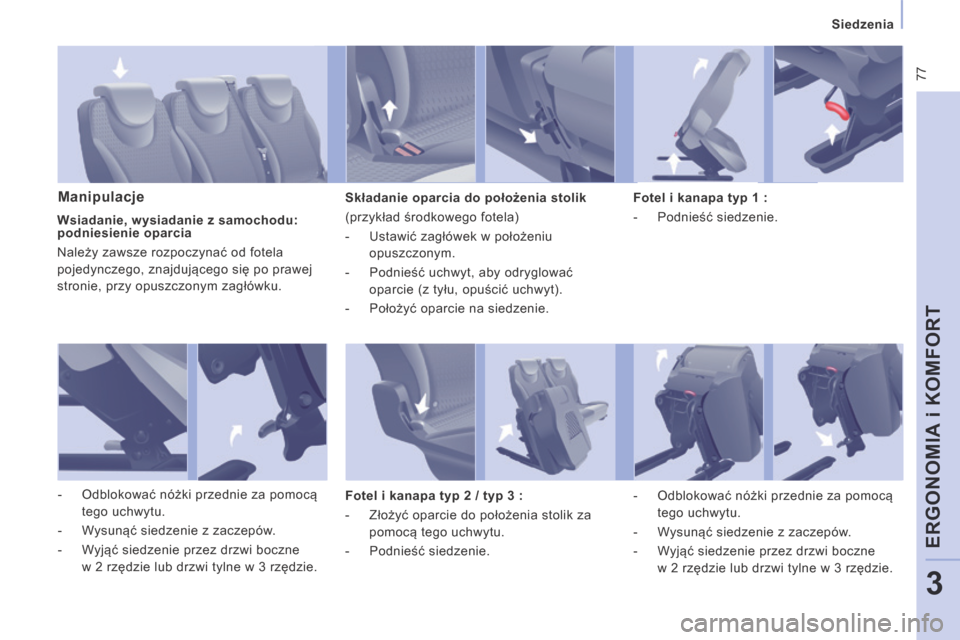

Manipulacje Składanie oparcia do położenia stolik
(przykład środkowego fotela)
- Ustawić zagłówek w położeniu opuszczonym.
- Podnieść uchwyt, aby odryglować oparcie (z tyłu, opuścić uchwyt).
- Położyć oparcie na siedzenie. Fotel i kanapa typ 1 :
- Podnieść siedzenie.
Fotel i kanapa typ 2 / typ 3 :
- Złożyć oparcie do położenia stolik za pomocą tego uchwytu.
- Podnieść siedzenie. - Odblokować nóżki przednie za pomocą
tego uchwytu.
- Wysunąć siedzenie z zaczepów.
- Wyjąć siedzenie przez drzwi boczne w 2 rzędzie lub drzwi tylne w 3 rzędzie.
- Odblokować nóżki przednie za pomocą
tego uchwytu.
- Wysunąć siedzenie z zaczepów.
- Wyjąć siedzenie przez drzwi boczne w 2 rzędzie lub drzwi tylne w 3 rzędzie.
Wsiadanie, wysiadanie z samochodu:
podniesienie oparcia
Należy zawsze rozpoczynać od fotela
pojedynczego, znajdującego się po prawej
stronie, przy opuszczonym zagłówku.

78
Siedzenia

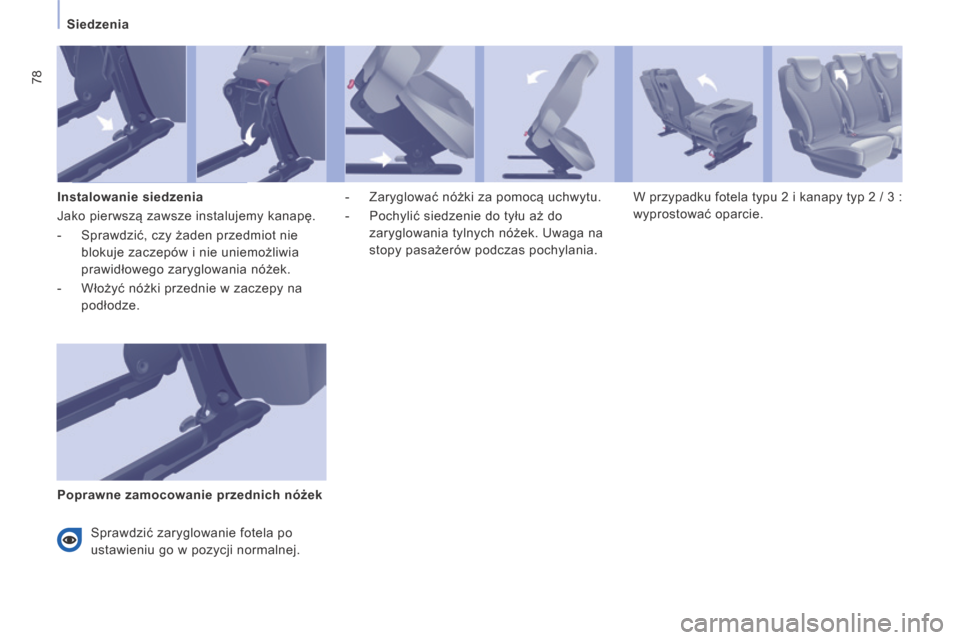

Instalowanie siedzenia
Jako pierwszą zawsze instalujemy kanapę.
- Sprawdzić, czy żaden przedmiot nie blokuje zaczepów i nie uniemożliwia
prawidłowego zaryglowania nóżek.
- Włożyć nóżki przednie w zaczepy na podłodze. - Zaryglować nóżki za pomocą uchwytu.
- Pochylić siedzenie do tyłu aż do
zaryglowania tylnych nóżek. Uwaga na
stopy pasażerów podczas pochylania. W przypadku fotela typu 2 i kanapy typ 2 / 3 :
wyprostować oparcie.
Poprawne zamocowanie przednich nóżek Sprawdzić zaryglowanie fotela po
ustawieniu go w pozycji normalnej.
