Peugeot Expert VU 2013 Manual del propietario (in Spanish)

139


Cambiar una escobilla del limpiaparabrisas

AYUDA RÁPIDA
7


Colocación en la posición especial
de las escobillas de limpiaparabrisas


- Durante el minuto posterior al corte del
contacto, accione hacia abajo el mando
del limpiaparabrisas para colocar las
escobillas a lo largo de los montantes
del parabrisas (posición especial).
Sustitución de una escobilla de
limpiaparabrisas


- Levante el brazo.

- Suelte la escobilla y desmóntela.

- Monte la nueva escobilla.

- Abata el brazo.
Sustitución de una escobilla de
limpialuneta


- Levante el brazo y a continuación suelte
la escobilla y desmóntela.

- Monte la nueva escobilla y abata el
brazo.



Para poner las escobillas en posición de
reposo, ponga el contacto y accione el
mando del limpiaparabrisas.

140

Sin elevación (con las cuatro ruedas
en el suelo)
Utilice siempre una barra de remolcado.


Por la parte delantera



- Suelte la tapa presionando en la parte
inferior de la misma.

- Enrosque la anilla amovible de
remolcado al máximo.


REMOLCADO DEL VEHÍCULO


Con elevación (con solo 2 ruedas en
el suelo)
Es preferible levantar el vehículo con un útil
de elevación profesional.


Por la parte trasera



- Suelte la tapa sirviéndose de una
moneda o de la parte plana de la anilla
de remolcado.

- Enrosque la anilla amovible de
remolcado al máximo.



Vehículos con caja de velocidades
mecánica (versión diésel)
En los vehículos equipados con caja de
velocidades mecánica, la palanca de
cambios debe estar en punto muerto. No
respetar esta particularidad puede provocar
el deterioro de algunos órganos del sistema
de frenos y la ausencia de frenada en el
rearranque del motor. Remolcar su vehículo

14
1


Remolcar su vehículo

AYUDA RÁPIDA
7


Consignas generales

Respete la legislación nacional vigente.
Compruebe que el peso del vehículo tractor
es superior al del vehículo remolcado.
El conductor al volante del vehículo
remolcado debe poseer un permiso de
conducción válido.
Para remolcar un vehículo con las cuatro
ruedas en el suelo, utilice siempre una barra
de remolcado homologada. Está prohibido
utilizar cuerdas o correas.
Si el vehículo remolcado tiene el motor
parado, la asistencia a la frenada y la
dirección asistida no están operativas.
En los siguientes casos, es obligatorio que
el remolcado del vehículo sea realizado por
un profesional:


- vehículo inmovilizado en autopista,
autovía o vía rápida;

- vehículos con 4 ruedas motrices;

- si no es posible poner la caja de
velocidades en punto muerto,
desbloquear la dirección o destensar el
freno de estacionamiento;

- remolcado con solo dos ruedas en el
suelo;

- falta de barra de remolcado
homologada, etc.

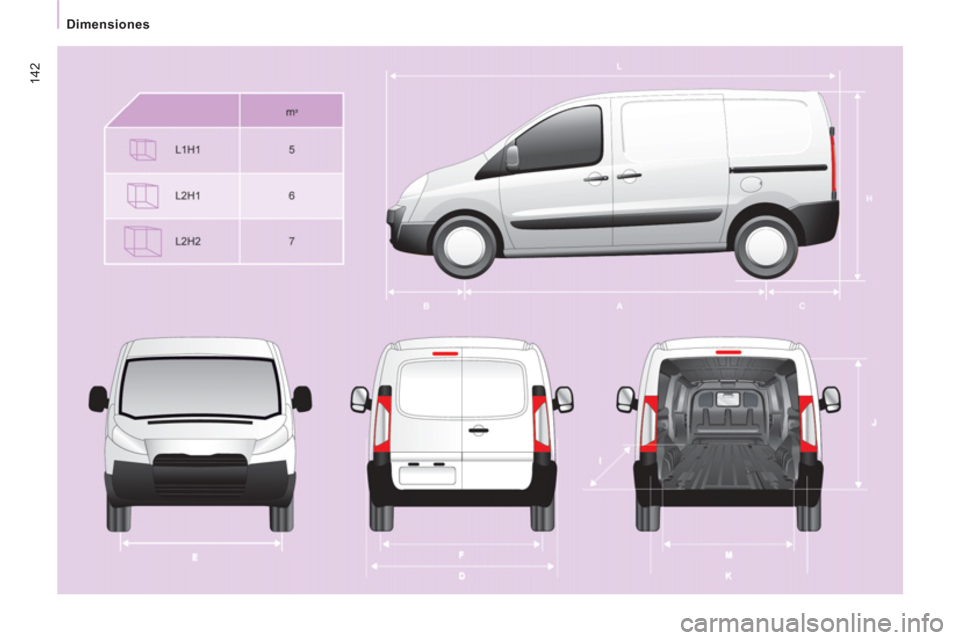

142


Dimensiones

Dimensiones

CARACTERÍSTICAS TÉCNICA
S
8


*
Valor suspensión trasera.
L1
L2

H1
H1
H2

L Largo total
4 805 a 4 813
5 135 a 5 143

H Altura total
1 894 * /1 942
2 204 * /2 276

A Distancia entre ejes
3 000
3 122

B Saliente delantero desde el eje
975

C Saliente trasero desde el eje
830 a 838
1 038 a 1 046

D Anchura total:



en la chapa

1 870
con varillas

1 895
con retrovisores abatidos
1 986
con retrovisores desplegados
2 194

E Anchura vía delantera
1 562 a 1 570

F Anchura vía trasera
1 596 a 1 604

I Anchura del suelo interior
2 254
2 584


J Altura interior bajo el techo máxima
1 449
1 750

K Anchura interior máxima
1 600

M Anchura interior entre paso de ruedas
1 245
Diámetro de separación entre las aceras (m)
12,18
12,59
Cargas máximas (kg)



Útil

1 000 a 1 200
En el techo

170
m
3

5
6
7

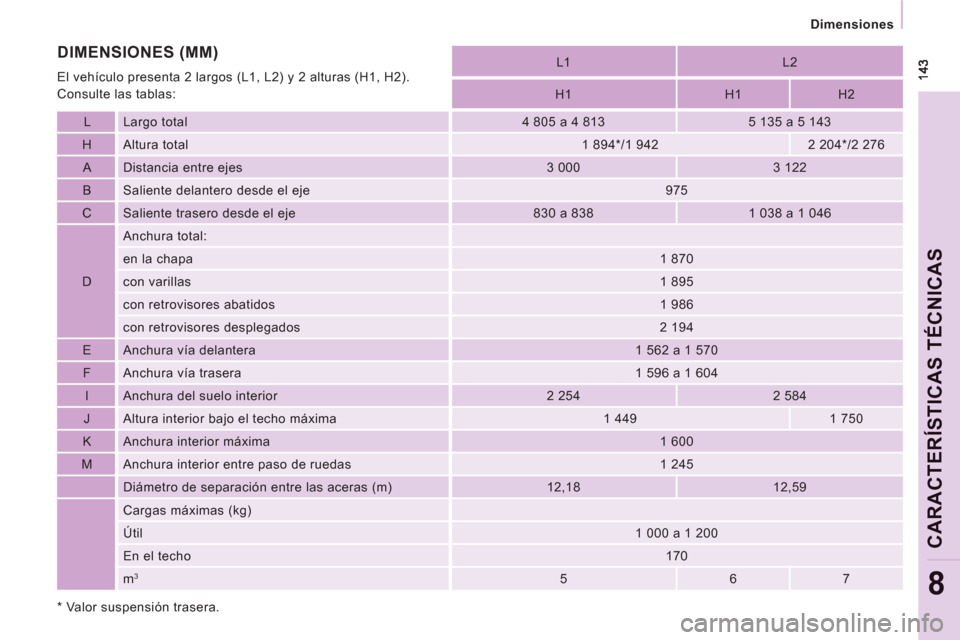

DIMENSIONES (MM)

El vehículo presenta 2 largos (L1, L2) y 2 alturas (H1, H2).
Consulte las tablas:

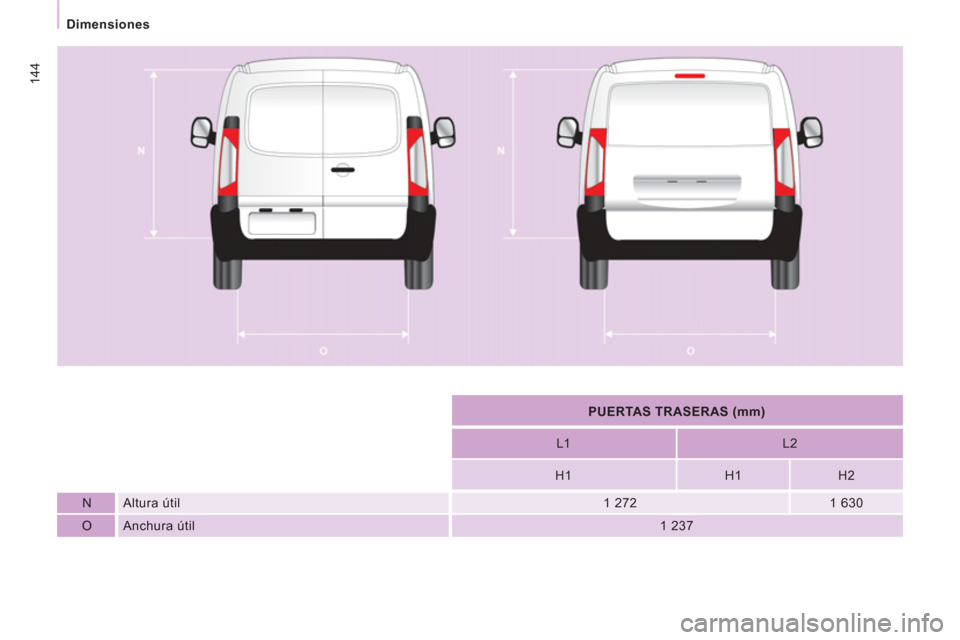

144


Dimensiones



PUERTAS TRASERAS (mm)


L1
L2

H1
H1
H2

N Altura útil

1 272
1 630

O Anchura útil

1 237

Dimensiones

CARACTERÍSTICAS TÉCNICA
S
8

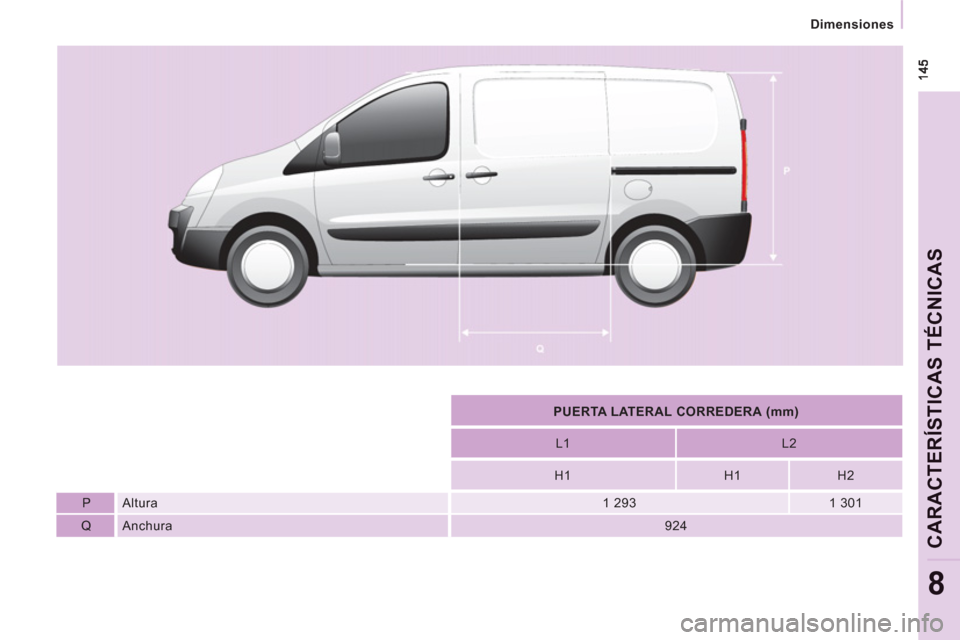

PUERTA LATERAL
CORREDERA
(mm)


L1
L2

H1
H1
H2

P
Altura

1 293
1 301

Q
Anchura

924

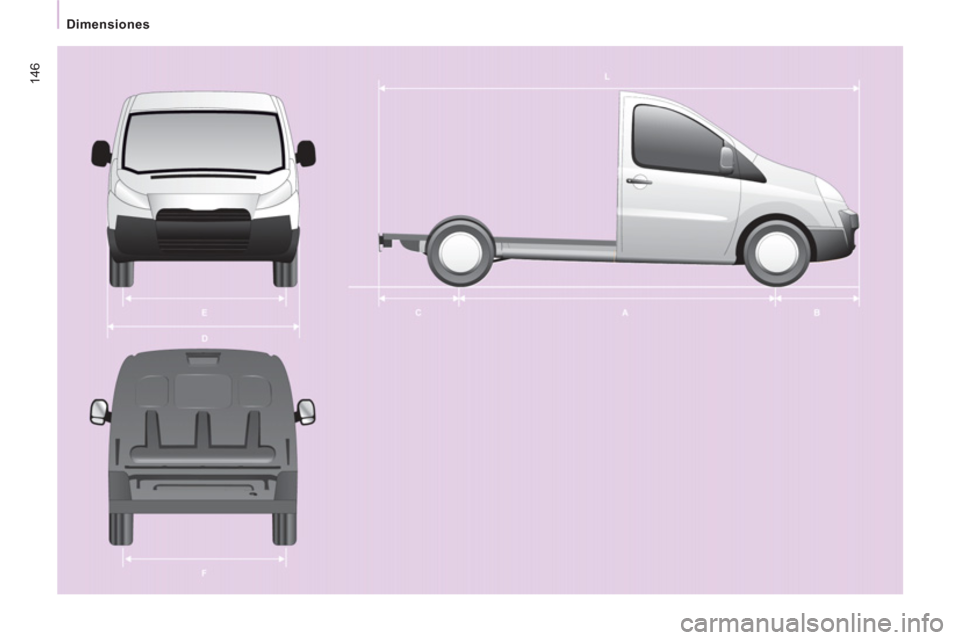

146


Dimensiones

14
7


Dimensiones

CARACTERÍSTICAS TÉCNICA
S
8

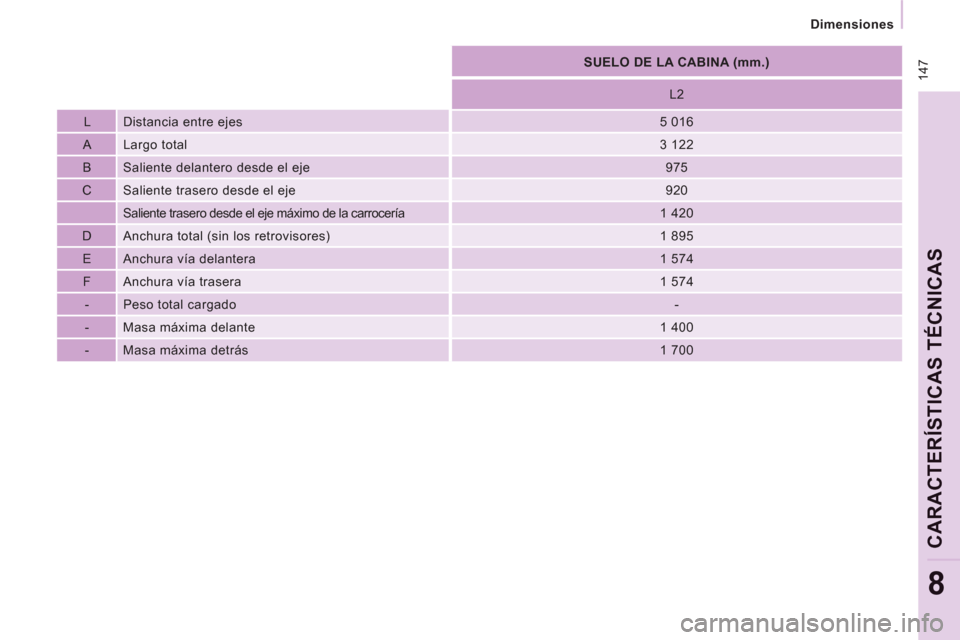

SUELO
DE LA CABINA (mm.)


L2

L Distancia entre ejes

5 016

A Largo total

3 122

B Saliente delantero desde el eje
975

C Saliente trasero desde el eje
920
Saliente trasero desde el eje máximo de la carrocería
1 420

D Anchura total (sin los retrovisores)
1 895

E Anchura vía delantera
1 574

F Anchura vía trasera

1 574

- Peso total cargado

-

- Masa máxima delante
1 400

- Masa máxima detrás
1 700

148
Masas
MASAS Y CARGAS REMOLCABLES (KG)

Para más información, consulte el permiso de circulación.
En cada país es imperativo respetar las cargas remolcables admitidas por la legislación local. Para conocer las posibilidades de remolcado
del vehículo y la masa total autorizada del conjunto, consulte en la red PEUGEOT.

Con compensación de carga

Cuando el vehículo tractor no alcanza la MTMA, dicha masa puede arrastrarse en el remolque.
En cualquier caso, no sobrepase la masa del remolque ni la MMA que se indica en el permiso de circulación.
Respete la capacidad de remolcado de su vehículo.

La masa del remolque con frenos se puede aumentar en la misma medida en que se reduzca la masa del vehículo tractor para no
sobrepasar la MMA.
Una temperatura exterior elevada podría provocar una disminución de la capacidad del vehículo para proteger el motor. Cuando la
temperatura exterior sea superior a 37ºC, limite la masa remolcada a 700 kg, sin compensación de carga.
Arrastrando un remolque, está prohibido superar la velocidad de 100 km/h (respete la legislación vigente en cada país).
