Peugeot Expert VU 2016 Manuel du propriétaire (in French)
Manufacturer: PEUGEOT, Model Year: 2016, Model line: Expert VU, Model: Peugeot Expert VU 2016Pages: 520, PDF Size: 10.85 MB
Page 31 of 520
29

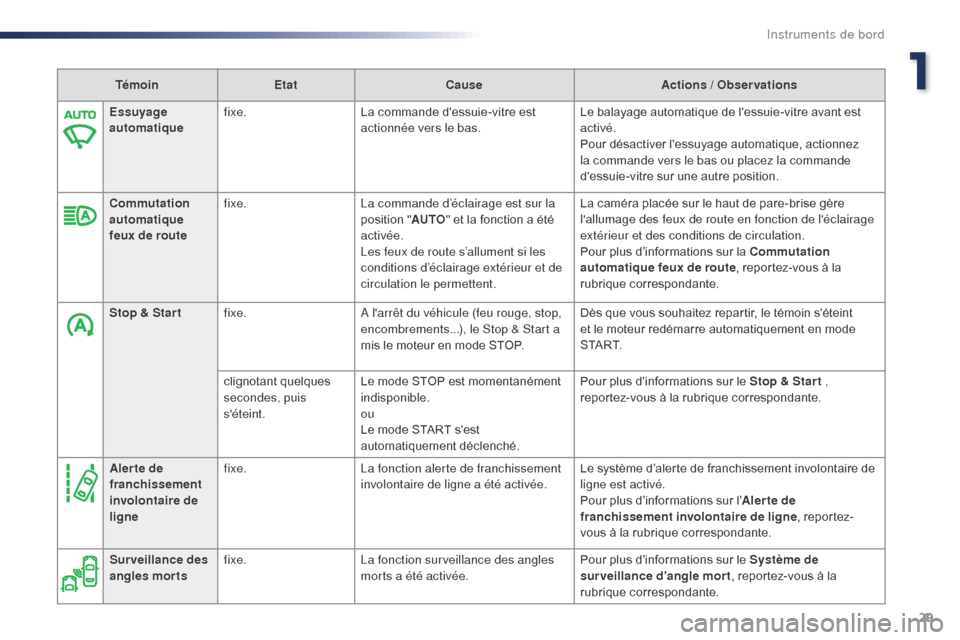

TémoinEtat Cause Actions / Observations
Essuyage
automatique fixe.
La commande d'essuie-vitre est
actionnée vers le bas. Le balayage automatique de l'essuie-vitre avant est
activé.
Pour désactiver l'essuyage automatique, actionnez
la commande vers le bas ou placez la commande
d'essuie-vitre sur une autre position.
Commutation
automatique
feux de route fixe.
La commande d’éclairage est sur la
position "AUTO" et la fonction a été
activée.
Les feux de route s’allument si les
conditions d’éclairage extérieur et de
circulation le permettent. La caméra placée sur le haut de pare-brise gère
l'allumage des feux de route en fonction de l'éclairage
extérieur et des conditions de circulation.
Pour plus d’informations sur la Commutation
automatique feux de route
, reportez-vous à la
rubrique correspondante.
Stop & Star t fixe. A l'arrêt du véhicule (feu rouge, stop,
encombrements...), le Stop & Start a
mis le moteur en mode STOP. Dès que vous souhaitez repartir, le témoin s'éteint
et le moteur redémarre automatiquement en mode
S TA R T.
clignotant quelques
secondes, puis
s'éteint. Le mode STOP est momentanément
indisponible.
ou
Le mode START s'est
automatiquement déclenché. Pour plus d'informations sur le Stop & Star t ,
reportez-vous à la rubrique correspondante.
Sur veillance des
angles morts fixe.
La fonction surveillance des angles
morts a été activée. Pour plus d’informations sur le Système de
surveillance d'angle mort
, reportez-vous à la
rubrique correspondante.
Aler te de
franchissement
involontaire de
ligne
fixe.
La fonction alerte de franchissement
involontaire de ligne a été activée. Le système d’alerte de franchissement involontaire de
ligne est activé.
Pour plus d’informations sur l’
Aler te de
franchissement involontaire de ligne , reportez-
vous à la rubrique correspondante.
1
Instruments de bord
Page 32 of 520
30
Pour plus d'informations sur la Commande d'éclairage, reportez-vous à la rubrique correspondante.
Témoin
Etat Cause Actions / Observations
Projecteurs
antibrouillard
avant fixe.
Les projecteurs antibrouillard avant
sont allumés à l'aide de la bague de
la commande d'éclairage. Tournez la bague de la commande d'éclairage
une fois vers l'arrière pour éteindre les projecteurs
antibrouillard.
Feux de position fixe. La commande d'éclairage est sur la
position "Feux de position".
Indicateur de
direction gauche clignotant avec
b r u i t e u r. La commande d'éclairage est
actionnée vers le bas.
Indicateur de
direction droite clignotant avec
b r u i t e u r. La commande d'éclairage est
actionnée vers le haut.
Feux de
croisement fixe.
La commande d'éclairage est sur la
position "Feux de croisement".
Feux de route fixe. La commande d'éclairage est
actionnée vers vous. Tirez la commande pour revenir en feux de
croisement.
Instruments de bord
Page 33 of 520
31

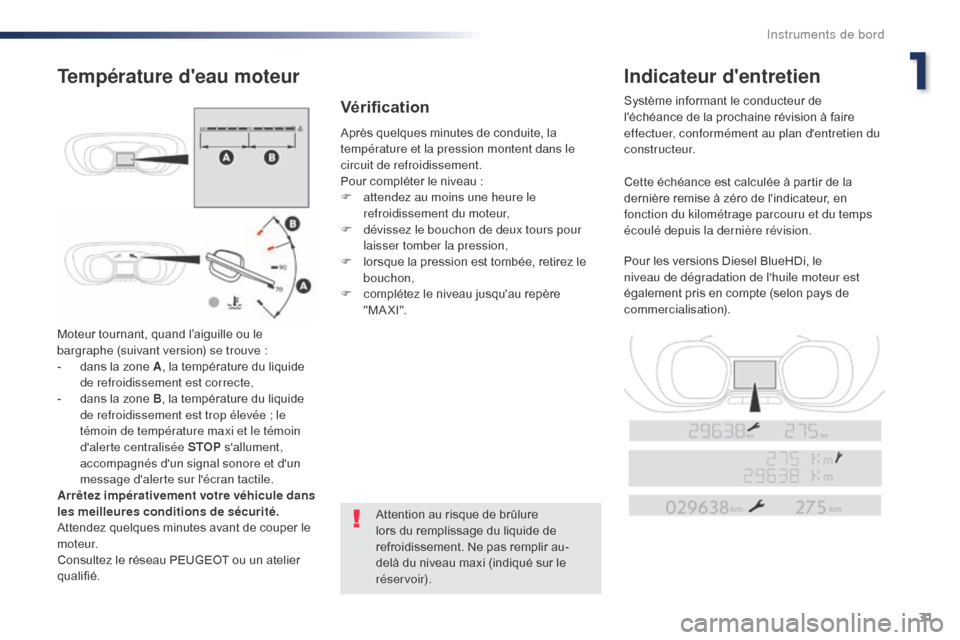

Moteur tournant, quand l’aiguille ou le
bargraphe (suivant version) se trouve :
-
d
ans la zone A , la température du liquide
de refroidissement est correcte,
-
d
ans la zone B, la température du liquide
de refroidissement est trop élevée ; le
témoin de température maxi et le témoin
d'alerte centralisée STOP s'allument,
accompagnés d'un signal sonore et d'un
message d'alerte sur l'écran tactile.
Arrêtez impérativement votre véhicule dans
les meilleures conditions de sécurité.
Attendez quelques minutes avant de couper le
moteur.
Consultez le réseau PEUGEOT ou un atelier
qualifié. Après quelques minutes de conduite, la
température et la pression montent dans le
circuit de refroidissement.
Pour compléter le niveau :
F
a
ttendez au moins une heure le
refroidissement du moteur,
F
d
évissez le bouchon de deux tours pour
laisser tomber la pression,
F
l
orsque la pression est tombée, retirez le
bouchon,
F
c
omplétez le niveau jusqu'au repère
" M A X I ".
Attention au risque de brûlure
lors du remplissage du liquide de
refroidissement. Ne pas remplir au-
delà du niveau maxi (indiqué sur le
réservoir).
Température d'eau moteur Indicateur d'entretien
Système informant le conducteur de
l'échéance de la prochaine révision à faire
effectuer, conformément au plan d'entretien du
constructeur.
Cette échéance est calculée à partir de la
dernière remise à zéro de l'indicateur, en
fonction du kilométrage parcouru et du temps
écoulé depuis la dernière révision.
Pour les versions Diesel BlueHDi, le
niveau de dégradation de l'huile moteur est
également pris en compte (selon pays de
commercialisation).Vérification
1
Instruments de bord
Page 34 of 520
32
Échéance de révision comprise
entre 1 000 km et 3 000 km
A la mise du contact et pendant 5 secondes,
la clé symbolisant les opérations d'entretien
s'allume. La ligne d'affichage du totalisateur
kilométrique vous indique le nombre de
kilomètres restant avant la prochaine révision.
Exemple : il vous reste 2 800 km à parcourir
avant la prochaine révision.
A la mise du contact et pendant 5 secondes,
l'afficheur indique :
5 secondes après la mise du contact, la clé
s'éteint ; le totalisateur kilométrique reprend
son fonctionnement normal. L'afficheur indique
alors le kilométrage total.
Échéance de révision dépassée
5 secondes après la mise du contact,
le totalisateur kilométrique reprend son
fonctionnement normal. La clé reste allumée .
A chaque mise du contact et pendant
5
secondes, la clé clignote
pour vous signaler
que la révision est à effectuer très rapidement.
Exemple : vous avez dépassé l'échéance de
révision de 300 km.
A la mise du contact et pendant 5 secondes,
l'afficheur indique :
Échéance de révision inférieure à
1 000 km
5 secondes après la mise du contact,
le totalisateur kilométrique reprend son
fonctionnement normal. La clé reste allumée
pour vous signaler qu'une révision est à
effectuer prochainement.
Pour les versions Diesel BlueHDi, cette alerte
s'accompagne également de l'allumage fixe du
témoin de Service, dès la mise du contact.
Échéance de révision supérieure
à 3 000 km
A la mise du contact, aucune information
d'entretien n'apparaît dans l'afficheur. Exemple : il vous reste 900 km à parcourir
avant la prochaine révision.
A la mise du contact et pendant 5 secondes,
l'afficheur indique :
Instruments de bord
Page 35 of 520
33

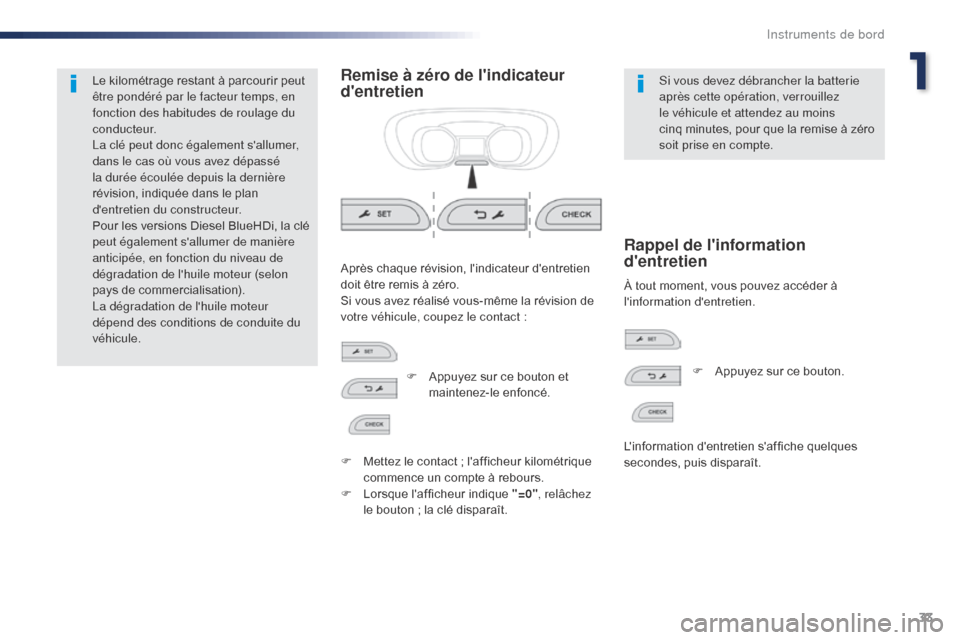

Le kilométrage restant à parcourir peut
être pondéré par le facteur temps, en
fonction des habitudes de roulage du
c o n d u c t e u r.
La clé peut donc également s'allumer,
dans le cas où vous avez dépassé
la durée écoulée depuis la dernière
révision, indiquée dans le plan
d'entretien du constructeur.
Pour les versions Diesel BlueHDi, la clé
peut également s'allumer de manière
anticipée, en fonction du niveau de
dégradation de l'huile moteur (selon
pays de commercialisation).
La dégradation de l'huile moteur
dépend des conditions de conduite du
véhicule.Remise à zéro de l'indicateur
d'entretienSi vous devez débrancher la batterie
après cette opération, verrouillez
le véhicule et attendez au moins
cinq minutes, pour que la remise à zéro
soit prise en compte.
À tout moment, vous pouvez accéder à
l'information d'entretien.
Après chaque révision, l'indicateur d'entretien
doit être remis à zéro.
Si vous avez réalisé vous-même la révision de
votre véhicule, coupez le contact :
Rappel de l'information
d'entretien
F Appuyez sur ce bouton et
maintenez-le enfoncé.
F
M
ettez le contact ; l'afficheur kilométrique
commence un compte à rebours.
F
L
orsque l'afficheur indique "=0" , relâchez
le bouton ; la clé disparaît. F
A ppuyez sur ce bouton.
L'information d'entretien s'affiche quelques
secondes, puis disparaît.
1
Instruments de bord
Page 36 of 520
34
Indicateur de niveau d'huile
moteur
Sur les versions équipées d'une jauge
électrique, la conformité du niveau d'huile
moteur s'affiche quelques secondes au
combiné, à la mise du contact, en même temps
que l'information d'entretien.Toute vérification de ce niveau n'est
valable que si le véhicule est sur un sol
horizontal, moteur à l'arrêt depuis plus
de 30 minutes.
Niveau d'huile correct Manque d'huile
Anomalie jauge niveau d'huileJauge manuelle
2 repères de niveau sur la jauge :
-
A = maxi ; ne dépassez
jamais ce niveau,
-
B
= mini ; complétez le
niveau par l'orifice de
remplissage d'huile, avec le
type d'huile adapté à votre
motorisation.
Pour localiser la jauge manuelle et le
remplissage d'huile dans le Moteur
Diesel
, reportez-vous à la rubrique
correspondante.
Il est indiqué par l'affichage d'un message au
combiné.
Si le manque d'huile est confirmé par la
vérification à la jauge manuelle, complétez
impérativement le niveau pour éviter la
détérioration du moteur.
Il est indiqué par l'affichage d'un message au
combiné. Elle est indiquée par l'affichage d'un message
au combiné. Consultez le réseau PEUGEOT ou
un atelier qualifié.
Instruments de bord
Page 37 of 520
35

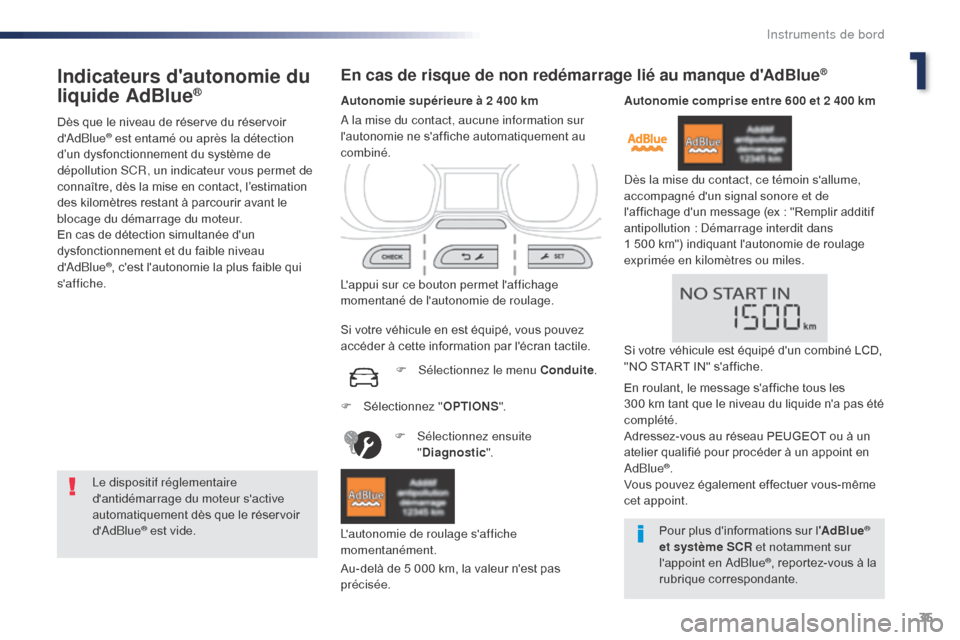

Indicateurs d'autonomie du
liquide AdBlue®
Dès que le niveau de réserve du réservoir
d'AdBlue® est entamé ou après la détection
d’un dysfonctionnement du système de
dépollution SCR, un indicateur vous permet de
connaître, dès la mise en contact, l’estimation
des kilomètres restant à parcourir avant le
blocage du démarrage du moteur.
En cas de détection simultanée d'un
dysfonctionnement et du faible niveau
d'AdBlue
®, c'est l'autonomie la plus faible qui
s'affiche.
En cas de risque de non redémarrage lié au manque d'AdBlue®
Le dispositif réglementaire
d'antidémarrage du moteur s'active
automatiquement dès que le réservoir
d'AdBlue
® est vide. Autonomie supérieure à 2 400 km
L'appui sur ce bouton permet l'affichage
momentané de l'autonomie de roulage.
F
Sél
ectionnez ensuite
" Diagnostic ".
Au-delà de 5 000 km, la valeur n'est pas
précisée. A la mise du contact, aucune information sur
l'autonomie ne s'affiche automatiquement au
combiné.
L'autonomie de roulage s'affiche
momentanément. Si votre véhicule en est équipé, vous pouvez
accéder à cette information par l'écran tactile. F
Sél
ectionnez le menu Conduite
.Autonomie comprise entre 600 et 2 400 km
Dès la mise du contact, ce témoin s'allume,
accompagné d'un signal sonore et de
l'affichage d'un message (ex : "Remplir additif
antipollution
: Démarrage interdit dans
1 500 km") indiquant l'autonomie de roulage
exprimée en kilomètres ou miles.
F
Sél
ectionnez "
OPTIONS".
Pour plus d'informations sur l'AdBlue®
et système SCR et notamment sur
l'appoint en AdBlue
®, reportez-vous à la
rubrique correspondante.
Si votre véhicule est équipé d'un combiné LCD,
"NO START IN" s'affiche.
En roulant, le message s'affiche tous les
300
km tant que le niveau du liquide n'a pas été
complété.
Adressez-vous au réseau PEUGEOT ou à un
atelier qualifié pour procéder à un appoint en
AdBlue
®.
Vous pouvez également effectuer vous-même
cet appoint.
1
Instruments de bord
Page 38 of 520
36
Autonomie comprise entre 0 et 600 km
Dès la mise du contact, ce témoin clignote,
accompagné d'un signal sonore et de
l'affichage d'un message (ex : "Remplir
additif antipollution
: Démarrage interdit dans
600
km") indiquant l'autonomie de roulage
exprimée en kilomètres ou miles. Panne liée au manque d'AdBlue®
À la mise du contact, ce témoin
clignote, accompagné d'un signal
sonore et de l'affichage du message
"Remplir additif antipollution
:
Démarrage interdit".
Pour pouvoir redémarrer le moteur,
nous vous recommandons de faire
appel au réseau PEUGEOT ou à un
atelier qualifié pour procéder à l'appoint
nécessaire.
Si vous effectuez vous-même cet
appoint, il est impératif de verser
une quantité minimale de 3,8 litres
d'AdBlue
® dans le réservoir.
Pour plus d'informations sur l
'AdBlue
®
et système SCR et notamment
l'appoint en AdBlue
®, reportez-vous à la
rubrique correspondante.
Si votre véhicule est équipé d'un combiné LCD,
"NO START IN" s'affiche.
Si votre véhicule est équipé d'un combiné LCD,
"NO START IN" s'affiche.
En roulant, le message s'affiche toutes les
30
secondes tant que le niveau du liquide n'a
pas été complété.
Adressez-vous au réseau PEUGEOT ou à un
atelier qualifié pour procéder à un appoint en
AdBlue
®.
Vous pouvez également effectuer vous-même
cet appoint.
Sinon, vous ne pourrez plus redémarrer le
véhicule. Le réservoir d'AdBlue
® est vide : le dispositif
d'antidémarrage réglementaire empêche le
redémarrage du moteur.
Instruments de bord
Page 39 of 520
37
Démarrage interdit
À chaque mise du contact, ces témoins
s'allument, accompagnés d'un signal sonore
et de l'affichage du message "Défaut
antipollution : Démarrage interdit".
Vous avez dépassé la limite de roulage
autorisé : le dispositif d'antidémarrage
empêche le redémarrage du moteur.
Pour pouvoir redémarrer le moteur, vous
devez impérativement faire appel au réseau
PEUGEOT ou à un atelier qualifié.

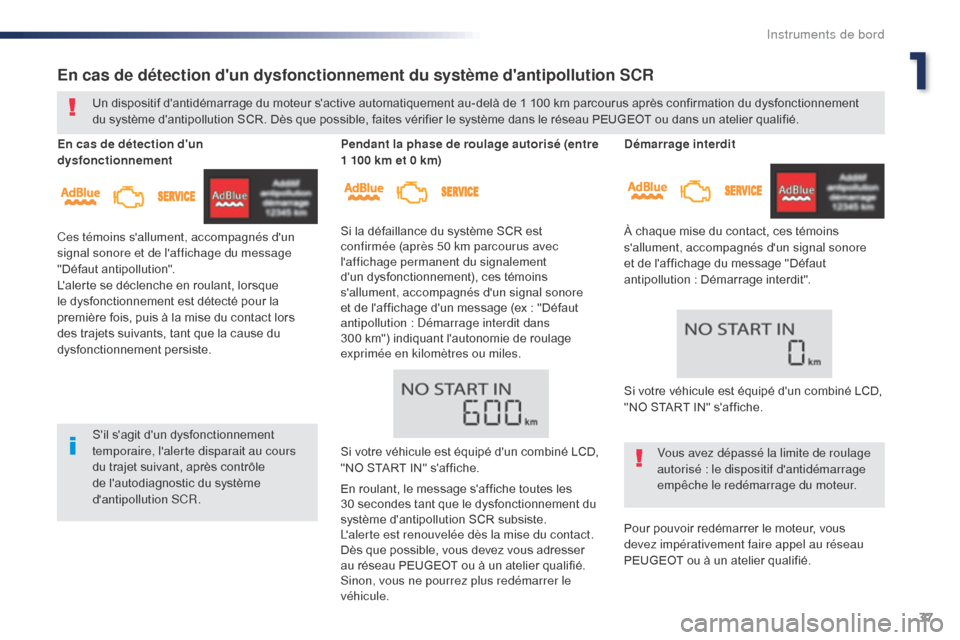

En cas de détection d'un dysfonctionnement du système d'antipollution SCR
Un dispositif d'antidémarrage du moteur s'active automatiquement au-delà de 1 100 km parcourus après confirmation du dysfonctionnement
du système d'antipollution SCR. Dès que possible, faites vérifier le système dans le réseau PEUGEOT ou dans un atelier qualifié.
S'il s'agit d'un dysfonctionnement
temporaire, l'alerte disparait au cours
du trajet suivant, après contrôle
de l'autodiagnostic du système
d'antipollution SCR.
En cas de détection d'un
dysfonctionnement
Ces témoins s'allument, accompagnés d'un
signal sonore et de l'affichage du message
"Défaut antipollution".
L'alerte se déclenche en roulant, lorsque
le dysfonctionnement est détecté pour la
première fois, puis à la mise du contact lors
des trajets suivants, tant que la cause du
dysfonctionnement persiste.
Pendant la phase de roulage autorisé (entre
1 100 km et 0 km)
Si la défaillance du système SCR est
confirmée (après 50 km parcourus avec
l'affichage permanent du signalement
d'un dysfonctionnement), ces témoins
s'allument, accompagnés d'un signal sonore
et de l'affichage d'un message (ex : "Défaut
antipollution
: Démarrage interdit dans
300
km") indiquant l'autonomie de roulage
exprimée en kilomètres ou miles.
Si votre véhicule est équipé d'un combiné LCD,
"NO START IN" s'affiche.
En roulant, le message s'affiche toutes les
30
secondes tant que le dysfonctionnement du
système d'antipollution SCR subsiste.
L'alerte est renouvelée dès la mise du contact.
Dès que possible, vous devez vous adresser
au réseau PEUGEOT ou à un atelier qualifié.
Sinon, vous ne pourrez plus redémarrer le
véhicule. Si votre véhicule est équipé d'un combiné LCD,
"NO START IN" s'affiche.
1
Instruments de bord
Page 40 of 520
38
Compteurs kilométriques
Les kilométrages total et journalier sont
affichés pendant trente secondes à la
coupure du contact, à l'ouverture de la porte
conducteur, ainsi qu'au verrouillage et au
déverrouillage du véhicule.En cas de déplacement à l'étranger,
vous pouvez être amené à modifier
l'unité de distance : l'affichage de la
vitesse doit être exprimé dans l'unité
officielle du pays (km ou mile). Le
changement d'unité se fait par le menu
de configuration de l'écran, véhicule à
l'arrêt.
Totalisateur kilométrique
Il mesure la distance totale parcourue par
le véhicule depuis sa première mise en
circulation.
Compteur kilométrique journalier
Il mesure la distance parcourue depuis sa
remise à zéro par le conducteur. F
C
ontact mis, appuyez sur ce
bouton jusqu'à l'apparition des
zéros.
Instruments de bord
