Peugeot Landtrek 2021 Manuel du propriétaire (in French)
Manufacturer: PEUGEOT, Model Year: 2021, Model line: Landtrek, Model: Peugeot Landtrek 2021Pages: 176, PDF Size: 6.03 MB

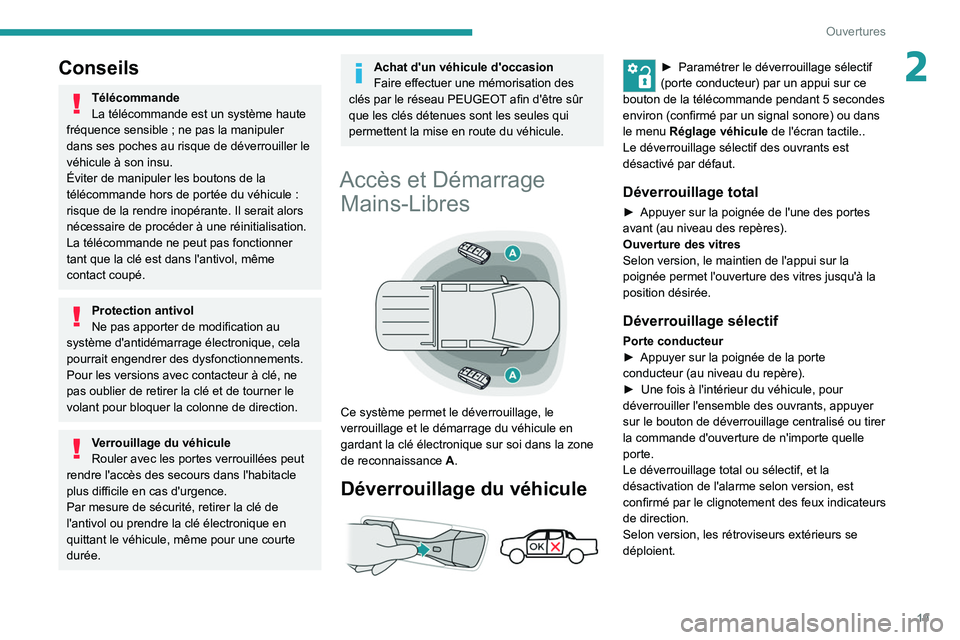

Page 21 of 176
19
Ouvertures
2Conseils
Télécommande
La télécommande est un système haute
fréquence sensible
; ne pas la manipuler
dans ses poches au risque de déverrouiller le
véhicule à son insu.
Éviter de manipuler les boutons de la
télécommande hors de portée du véhicule
:
risque de la rendre inopérante. Il serait alors
nécessaire de procéder à une réinitialisation.
La télécommande ne peut pas fonctionner
tant que la clé est dans l'antivol, même
contact coupé.
Protection antivol
Ne pas apporter de modification au
système d'antidémarrage électronique, cela
pourrait engendrer des dysfonctionnements.
Pour les versions avec contacteur à clé, ne
pas oublier de retirer la clé et de tourner le
volant pour bloquer la colonne de direction.
Verrouillage du véhicule
Rouler avec les portes verrouillées peut
rendre l'accès des secours dans l'habitacle
plus difficile en cas d'urgence.
Par mesure de sécurité, retirer la clé de
l'antivol ou prendre la clé électronique en
quittant le véhicule, même pour une courte
durée.
Achat d'un véhicule d'occasion
Faire effectuer une mémorisation des
clés par le réseau PEUGEOT afin d'être sûr
que les clés détenues sont les seules qui
permettent la mise en route du véhicule.
Accès et Démarrage Mains-Libres
Ce système permet le déverrouillage, le
verrouillage et le démarrage du véhicule en
gardant la clé électronique sur soi dans la zone
de reconnaissance A.
Déverrouillage du véhicule
► Paramétrer le déverrouillage sélectif
(porte conducteur) par un appui sur ce
bouton de la télécommande pendant 5
secondes
environ (confirmé par un signal sonore) ou dans
le menu Réglage véhicule de l'écran tactile..
Le déverrouillage sélectif des ouvrants est
désactivé par défaut.
Déverrouillage total
► Appuyer sur la poignée de l'une des portes
avant (au niveau des repères).
Ouverture des vitres
Selon version, le maintien de l'appui sur la
poignée permet l'ouverture des vitres jusqu'à la
position désirée.
Déverrouillage sélectif
Porte conducteur
► Appuyer sur la poignée de la porte
conducteur (au niveau du repère).
►
Une fois à l'intérieur du véhicule, pour
déverrouiller l'ensemble des ouvrants, appuyer
sur le bouton de déverrouillage centralisé ou tirer
la commande d'ouverture de n'importe quelle
porte.
Le déverrouillage total ou sélectif, et la
désactivation de l'alarme selon version, est
confirmé par le clignotement
des feux indicateurs
de direction.
Selon version, les rétroviseurs extérieurs se
déploient.
Page 22 of 176
20
Ouvertures

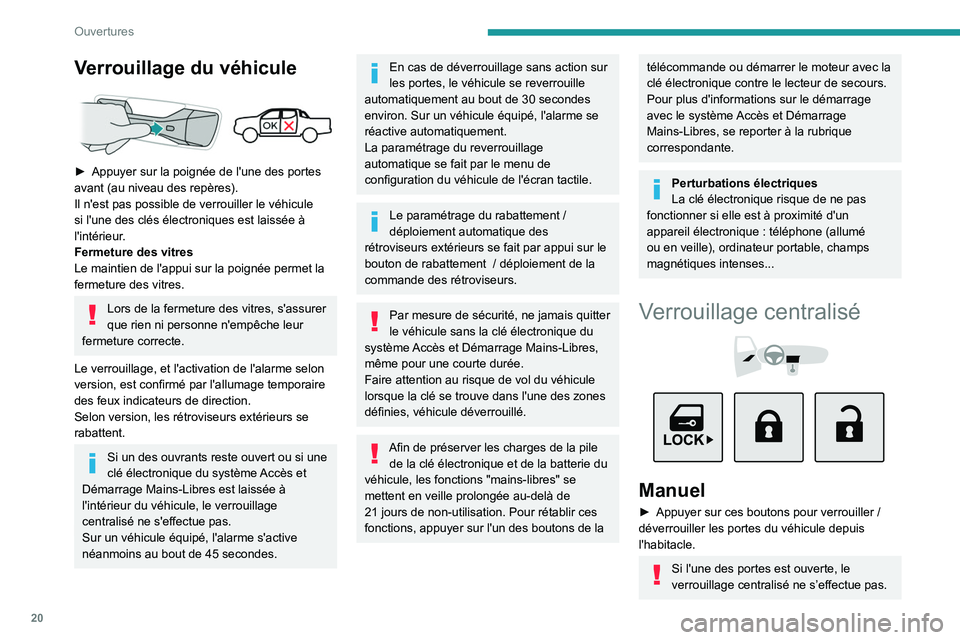

Verrouillage du véhicule
► Appuyer sur la poignée de l'une des portes
avant (au niveau des repères).
Il n'est pas possible de verrouiller le véhicule
si l'une des clés électroniques est laissée à
l'intérieur
.
Fermeture des vitres
Le maintien de l'appui sur la poignée permet la
fermeture des vitres.
Lors de la fermeture des vitres, s'assurer
que rien ni personne n'empêche leur
fermeture correcte.
Le verrouillage, et l'activation de l'alarme selon
version, est confirmé par l'allumage temporaire
des feux indicateurs de direction.
Selon version, les rétroviseurs extérieurs se
rabattent.
Si un des ouvrants reste ouvert ou si une
clé électronique du système Accès et
Démarrage Mains-Libres est laissée à
l'intérieur du véhicule, le verrouillage
centralisé ne s'effectue pas.
Sur un véhicule équipé, l'alarme s'active
néanmoins au bout de 45
secondes.
En cas de déverrouillage sans action sur
les portes, le véhicule se reverrouille
automatiquement au bout de 30
secondes
environ. Sur un véhicule équipé, l'alarme se
réactive automatiquement.
La paramétrage du reverrouillage
automatique se fait par le menu de
configuration du véhicule de l'écran tactile.
Le paramétrage du rabattement /
déploiement automatique des
rétroviseurs extérieurs se fait par appui sur le
bouton de rabattement
/ déploiement de la
commande des rétroviseurs.
Par mesure de sécurité, ne jamais quitter
le véhicule sans la clé électronique du
système Accès et Démarrage Mains-Libres,
même pour une courte durée.
Faire attention au risque de vol du véhicule
lorsque la clé se trouve dans l'une des zones
définies, véhicule déverrouillé.
Afin de préserver les charges de la pile de la clé électronique et de la batterie du
véhicule, les fonctions "mains-libres" se
mettent en veille prolongée au-delà de
21
jours de non-utilisation. Pour rétablir ces
fonctions, appuyer sur l'un des boutons de la
télécommande ou démarrer le moteur avec la
clé électronique contre le lecteur de secours.
Pour plus d'informations sur le démarrage
avec le système Accès et Démarrage
Mains-Libres, se reporter à la rubrique
correspondante.
Perturbations électriques
La clé électronique risque de ne pas
fonctionner si elle est à proximité d'un
appareil électronique
: téléphone (allumé
ou en veille), ordinateur portable, champs
magnétiques intenses...
Verrouillage centralisé
Manuel
► Appuyer sur ces boutons pour verrouiller /
déverrouiller les portes du véhicule depuis
l'habitacle.
Si l'une des portes est ouverte, le
verrouillage centralisé ne s’effectue pas.
Page 23 of 176
21
Ouvertures

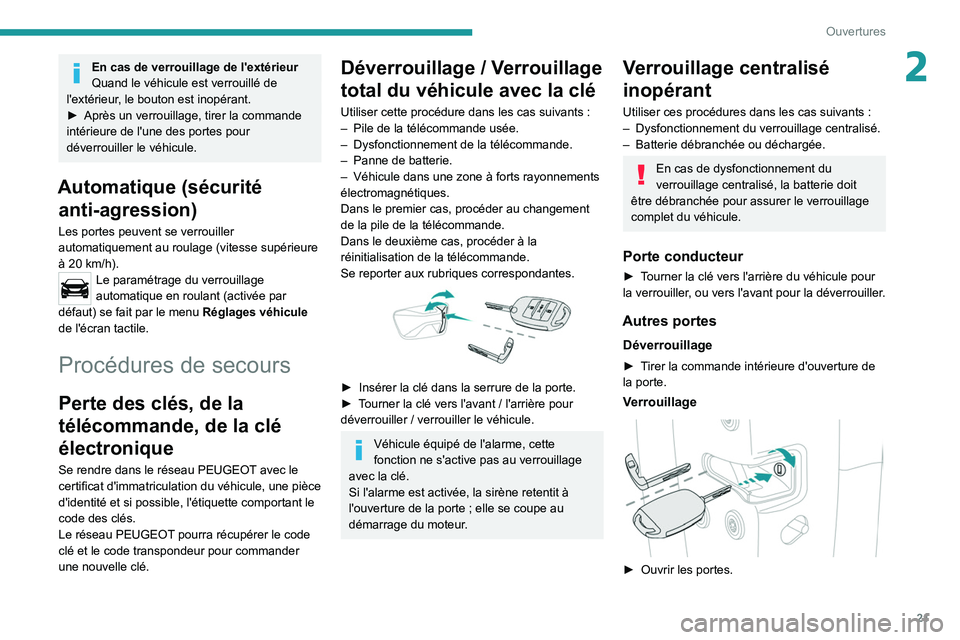

2En cas de verrouillage de l'extérieur
Quand le véhicule est verrouillé de
l'extérieur, le bouton est inopérant.
►
Après un verrouillage, tirer la commande
intérieure de l'une des portes pour
déverrouiller le véhicule.
Automatique (sécurité anti-agression)
Les portes peuvent se verrouiller
automatiquement au roulage (vitesse supérieure
à 20
km/h).
Le paramétrage du verrouillage
automatique en roulant (activée par
défaut) se fait par le menu Réglages véhicule
de l'écran tactile.
Procédures de secours
Perte des clés, de la
télécommande, de la clé
électronique
Se rendre dans le réseau PEUGEOT avec le
certificat d'immatriculation du véhicule, une pièce
d'identité et si possible, l'étiquette comportant le
code des clés.
Le réseau PEUGEOT pourra récupérer le code
clé et le code transpondeur pour commander
une nouvelle clé.
Déverrouillage / Verrouillage
total du véhicule avec la clé
Utiliser cette procédure dans les cas suivants :
– Pile de la télécommande usée.
–
Dysfonctionnement de la télécommande.
–
Panne de batterie.
–
Véhicule dans une zone à forts rayonnements
électromagnétiques.
Dans le premier cas, procéder au changement
de la pile de la télécommande.
Dans le deuxième cas, procéder à la
réinitialisation de la télécommande.
Se reporter aux rubriques correspondantes.
► Insérer la clé dans la serrure de la porte.
► T ourner la clé vers l'avant / l'arrière pour
déverrouiller / verrouiller le véhicule.
Véhicule équipé de l'alarme, cette
fonction ne s'active pas au verrouillage
avec la clé.
Si l'alarme est activée, la sirène retentit à
l'ouverture de la porte
; elle se coupe au
démarrage du moteur.
Verrouillage centralisé
inopérant
Utiliser ces procédures dans les cas suivants :
– Dysfonctionnement du verrouillage centralisé.
–
Batterie débranchée ou déchargée.
En cas de dysfonctionnement du
verrouillage centralisé, la batterie doit
être débranchée pour assurer le verrouillage
complet du véhicule.
Porte conducteur
► Tourner la clé vers l'arrière du véhicule pour
la verrouiller, ou vers l'avant pour la déverrouiller.
Autres portes
Déverrouillage
► Tirer la commande intérieure d'ouverture de
la porte.
Verrouillage
► Ouvrir les portes.
Page 24 of 176
22
Ouvertures

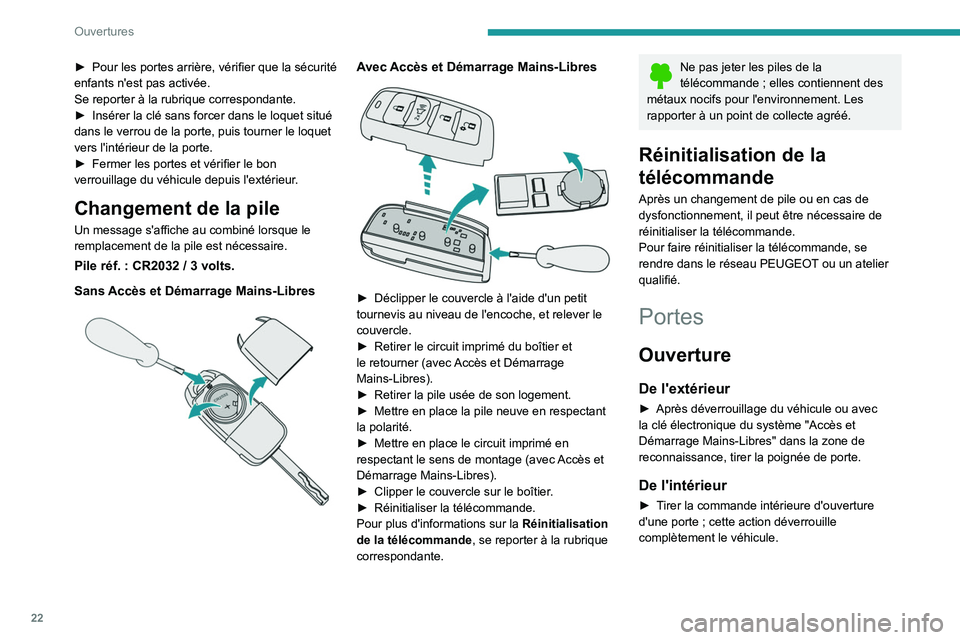

► Pour les portes arrière, vérifier que la sécurité
enfants n'est pas activée.
Se reporter à la rubrique correspondante.
►
Insérer la clé sans forcer dans le loquet situé
dans le verrou de la porte, puis tourner le loquet
vers l'intérieur de la porte.
►
Fermer les portes et vérifier le bon
verrouillage du véhicule depuis l'extérieur
.
Changement de la pile
Un message s'affiche au combiné lorsque le
remplacement de la pile est nécessaire.
Pile réf. : CR2032 / 3 volts.
Sans Accès et Démarrage Mains-Libres
Avec Accès et Démarrage Mains-Libres
► Déclipper le couvercle à l'aide d'un petit
tournevis au niveau de l'encoche, et relever le
couvercle.
►
Retirer le circuit imprimé du boîtier et
le retourner (avec
Accès et Démarrage
Mains-Libres).
►
Retirer la pile usée de son logement.
►
Mettre en place la pile neuve en respectant
la polarité.
►
Mettre en place le circuit imprimé en
respectant le sens de montage (avec
Accès et
Démarrage Mains-Libres).
►
Clipper le couvercle sur le boîtier
.
►
Réinitialiser la télécommande.
Pour plus d'informations sur la Réinitialisation
de la télécommande
, se reporter à la rubrique
correspondante.
Ne pas jeter les piles de la
télécommande ; elles contiennent des
métaux nocifs pour l'environnement. Les
rapporter à un point de collecte agréé.
Réinitialisation de la
télécommande
Après un changement de pile ou en cas de
dysfonctionnement, il peut être nécessaire de
réinitialiser la télécommande.
Pour faire réinitialiser la télécommande, se
rendre dans le réseau PEUGEOT ou un atelier
qualifié.
Portes
Ouverture
De l'extérieur
► Après déverrouillage du véhicule ou avec
la clé électronique du système "Accès et
Démarrage Mains-Libres" dans la zone de
reconnaissance, tirer la poignée de porte.
De l'intérieur
► Tirer la commande intérieure d'ouverture
d'une porte ; cette action déverrouille
complètement le véhicule.
Page 25 of 176
23
Ouvertures

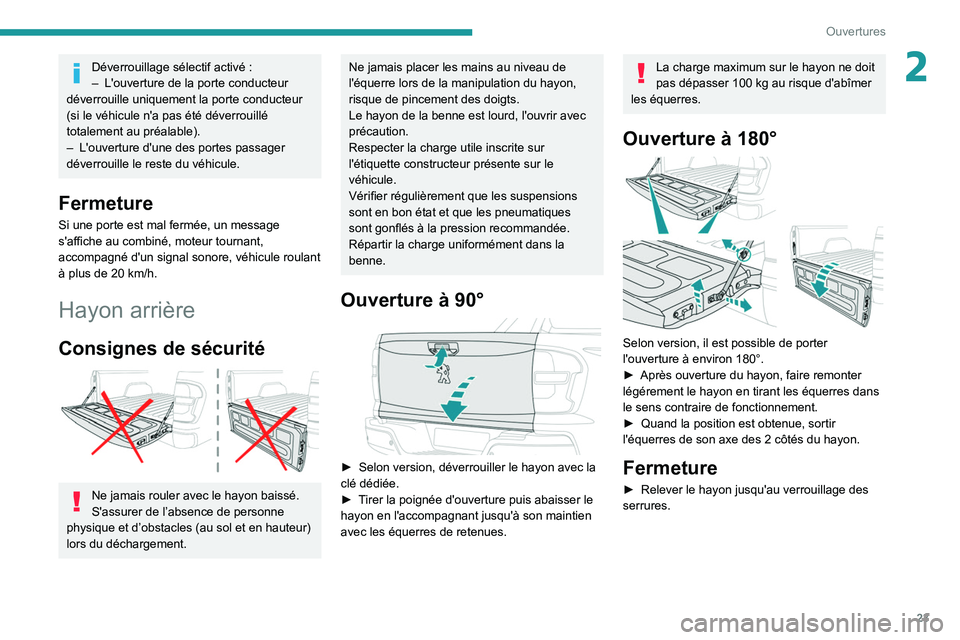

2Déverrouillage sélectif activé :
– L'ouverture de la porte conducteur
déverrouille uniquement la porte conducteur
(si le véhicule n'a pas été déverrouillé
totalement au préalable).
–
L'ouverture d'une des portes passager
déverrouille le reste du véhicule.
Fermeture
Si une porte est mal fermée, un message
s'affiche au combiné, moteur tournant,
accompagné d'un signal sonore, véhicule roulant
à plus de 20
km/h.
Hayon arrière
Consignes de sécurité
Ne jamais rouler avec le hayon baissé.
S'assurer de l’absence de personne
physique et d’obstacles (au sol et en hauteur)
lors du déchargement.
Ne jamais placer les mains au niveau de
l'équerre lors de la manipulation du hayon,
risque de pincement des doigts.
Le hayon de la benne est lourd, l'ouvrir avec
précaution.
Respecter la charge utile inscrite sur
l'étiquette constructeur présente sur le
véhicule.
Vérifier régulièrement que les suspensions
sont en bon état et que les pneumatiques
sont gonflés à la pression recommandée.
Répartir la charge uniformément dans la
benne.
Ouverture à 90°
► Selon version, déverrouiller le hayon avec la
clé dédiée.
►
T
irer la poignée d'ouverture puis abaisser le
hayon en l'accompagnant jusqu'à son maintien
avec les équerres de retenues.
La charge maximum sur le hayon ne doit
pas dépasser 100 kg au risque d'abîmer
les équerres.
Ouverture à 180°
Selon version, il est possible de porter
l'ouverture à environ 180°.
►
Après ouverture du hayon, faire remonter
légérement le hayon en tirant les équerres dans
le sens contraire de fonctionnement.
►
Quand la position est obtenue, sortir
l'équerres de son axe des 2 côtés du hayon.
Fermeture
► Relever le hayon jusqu'au verrouillage des
serrures.
Page 26 of 176

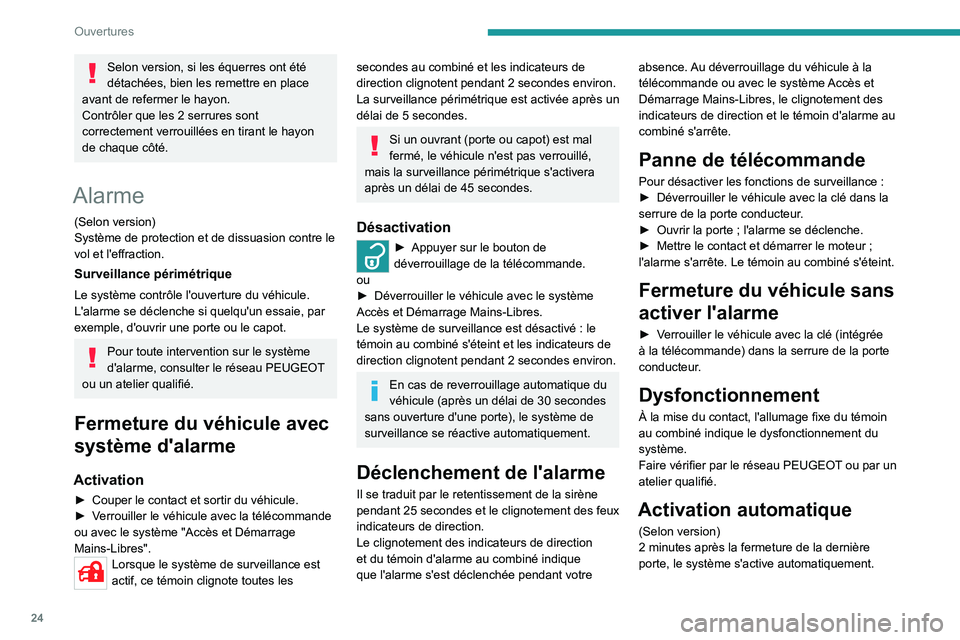

24
Ouvertures
Selon version, si les équerres ont été
détachées, bien les remettre en place
avant de refermer le hayon.
Contrôler que les 2
serrures sont
correctement verrouillées en tirant le hayon
de chaque côté.
Alarme
(Selon version)
Système de protection et de dissuasion contre le
vol et l'effraction.
Surveillance périmétrique
Le système contrôle l'ouverture du véhicule.
L'alarme se déclenche si quelqu'un essaie, par
exemple, d'ouvrir une porte ou le capot.
Pour toute intervention sur le système
d'alarme, consulter le réseau PEUGEOT
ou un atelier qualifié.
Fermeture du véhicule avec
système d'alarme
Activation
► Couper le contact et sortir du véhicule.
► V errouiller le véhicule avec la télécommande
ou avec le système "Accès et Démarrage
Mains-Libres".
Lorsque le système de surveillance est
actif, ce témoin clignote toutes les
secondes au combiné et les indicateurs de
direction clignotent pendant 2 secondes environ.
La surveillance périmétrique est activée après un
délai de 5
secondes.
Si un ouvrant (porte ou capot) est mal
fermé, le véhicule n'est pas verrouillé,
mais la surveillance périmétrique s'activera
après un délai de 45
secondes.
Désactivation
► Appuyer sur le bouton de
déverrouillage de la télécommande.
ou
►
Déverrouiller le véhicule avec le système
Accès et Démarrage Mains-Libres.
Le système de surveillance est désactivé
: le
témoin au combiné s'éteint et les indicateurs de
direction clignotent pendant 2
secondes environ.
En cas de reverrouillage automatique du
véhicule (après un délai de 30 secondes
sans ouverture d'une porte), le système de
surveillance se réactive automatiquement.
Déclenchement de l'alarme
Il se traduit par le retentissement de la sirène
pendant 25 secondes et le clignotement des feux
indicateurs de direction.
Le clignotement des indicateurs de direction
et du témoin d'alarme au combiné indique
que l'alarme s'est déclenchée pendant votre absence. Au déverrouillage du véhicule à la
télécommande ou avec le système Accès et
Démarrage Mains-Libres, le clignotement des
indicateurs de direction et le témoin d'alarme au
combiné s'arrête.
Panne de télécommande
Pour désactiver les fonctions de surveillance :
► Déverrouiller le véhicule avec la clé dans la
serrure de la porte conducteur
.
►
Ouvrir la porte
; l'alarme se déclenche.
►
Mettre le contact et démarrer le moteur
;
l'alarme s'arrête. Le témoin au combiné s'éteint.
Fermeture du véhicule sans
activer l'alarme
► Verrouiller le véhicule avec la clé (intégrée
à la télécommande) dans la serrure de la porte
conducteur.
Dysfonctionnement
À la mise du contact, l'allumage fixe du témoin
au combiné indique le dysfonctionnement du
système.
Faire vérifier par le réseau PEUGEOT ou par un
atelier qualifié.
Activation automatique
(Selon version)
2 minutes après la fermeture de la dernière
porte, le système s'active automatiquement.
Page 27 of 176

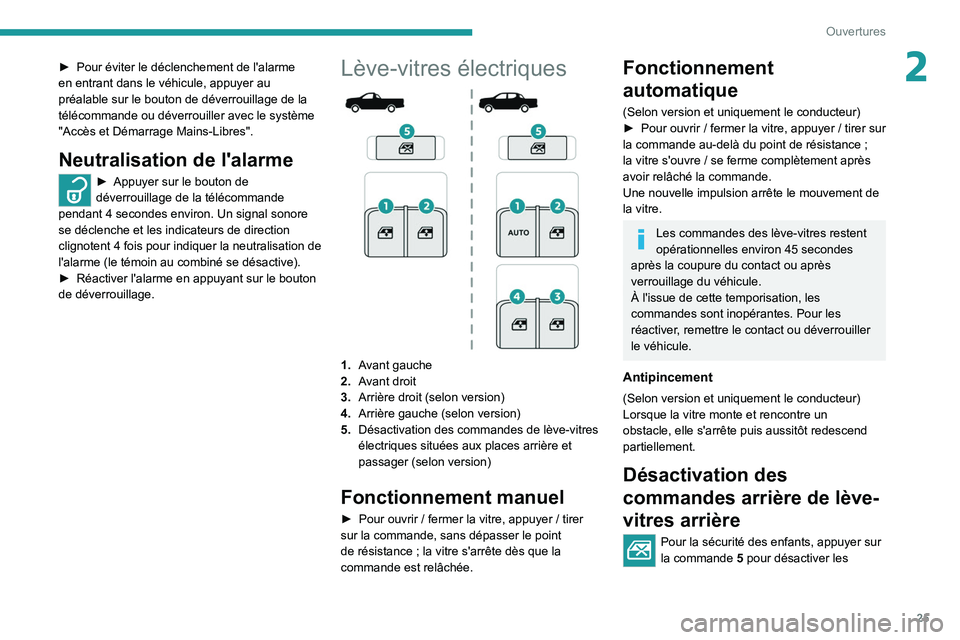

25
Ouvertures
2► Pour éviter le déclenchement de l'alarme
en entrant dans le véhicule, appuyer au
préalable sur le bouton de déverrouillage de la
télécommande ou déverrouiller avec le système
"Accès et Démarrage Mains-Libres".
Neutralisation de l'alarme
► Appuyer sur le bouton de
déverrouillage de la télécommande
pendant 4
secondes environ. Un signal sonore
se déclenche et les indicateurs de direction
clignotent 4
fois
pour indiquer la neutralisation de
l'alarme (le témoin au combiné se désactive).
►
Réactiver l'alarme en appuyant sur le bouton
de déverrouillage.
Lève-vitres électriques
1. Avant gauche
2. Avant droit
3. Arrière droit (selon version)
4. Arrière gauche (selon version)
5. Désactivation des commandes de lève-vitres
électriques situées aux places arrière et
passager (selon version)
Fonctionnement manuel
► Pour ouvrir / fermer la vitre, appuyer / tirer
sur la commande, sans dépasser le point
de résistance ; la vitre s'arrête dès que la
commande est relâchée.
Fonctionnement
automatique
(Selon version et uniquement le conducteur)
► Pour ouvrir / fermer la vitre, appuyer / tirer sur
la commande au-delà du point de résistance
;
la vitre s'ouvre
/ se ferme complètement après
avoir relâché la commande.
Une nouvelle impulsion arrête le mouvement de
la vitre.
Les commandes des lève-vitres restent
opérationnelles environ 45 secondes
après la coupure du contact ou après
verrouillage du véhicule.
À l'issue de cette temporisation, les
commandes sont inopérantes. Pour les
réactiver, remettre le contact ou déverrouiller
le véhicule.
Antipincement
(Selon version et uniquement le conducteur)
Lorsque la vitre monte et rencontre un
obstacle, elle s'arrête puis aussitôt redescend
partiellement.
Désactivation des
commandes arrière de lève-
vitres arrière
Pour la sécurité des enfants, appuyer sur
la commande 5 pour désactiver les
Page 28 of 176

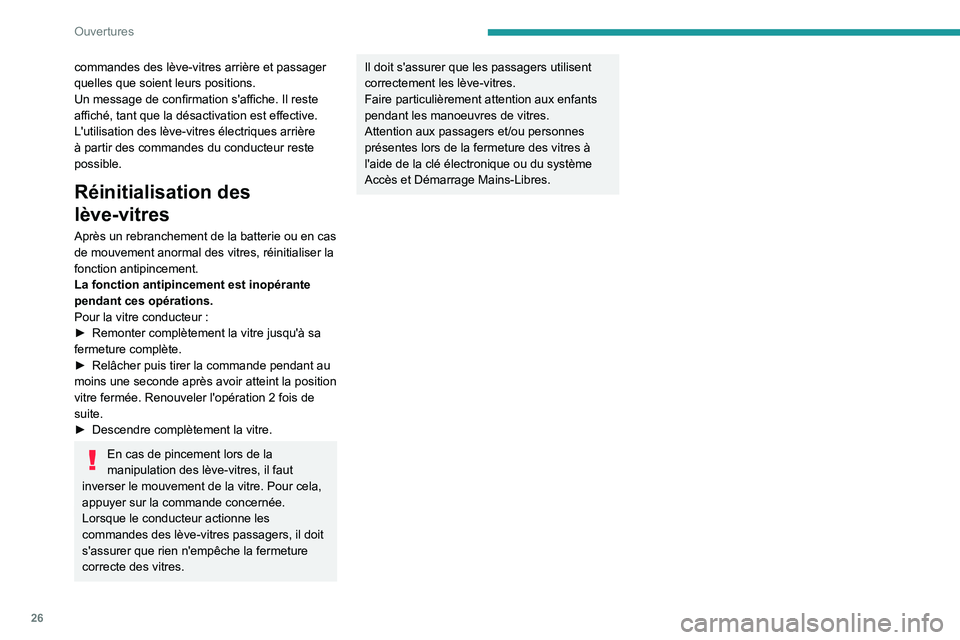

26
Ouvertures
commandes des lève-vitres arrière et passager
quelles que soient leurs positions.
Un message de confirmation s'affiche. Il reste
affiché, tant que la désactivation est effective.
L'utilisation des lève-vitres électriques arrière
à partir des commandes du conducteur reste
possible.
Réinitialisation des
lève-vitres
Après un rebranchement de la batterie ou en cas
de mouvement anormal des vitres, réinitialiser la
fonction antipincement.
La fonction antipincement est inopérante
pendant ces opérations.
Pour la vitre conducteur :
►
Remonter complètement la vitre jusqu'à sa
fermeture complète.
►
Relâcher puis tirer la commande pendant au
moins une seconde après avoir atteint la position
vitre fermée. Renouveler l'opération 2 fois de
suite.
►
Descendre complètement la vitre.
En cas de pincement lors de la
manipulation des lève-vitres, il faut
inverser le mouvement de la vitre. Pour cela,
appuyer sur la commande concernée.
Lorsque le conducteur actionne les
commandes des lève-vitres passagers, il doit
s'assurer que rien n'empêche la fermeture
correcte des vitres.
Il doit s'assurer que les passagers utilisent
correctement les lève-vitres.
Faire particulièrement attention aux enfants
pendant les manoeuvres de vitres.
Attention aux passagers et/ou personnes
présentes lors de la fermeture des vitres à
l'aide de la clé électronique ou du système
Accès et Démarrage Mains-Libres.
Page 29 of 176

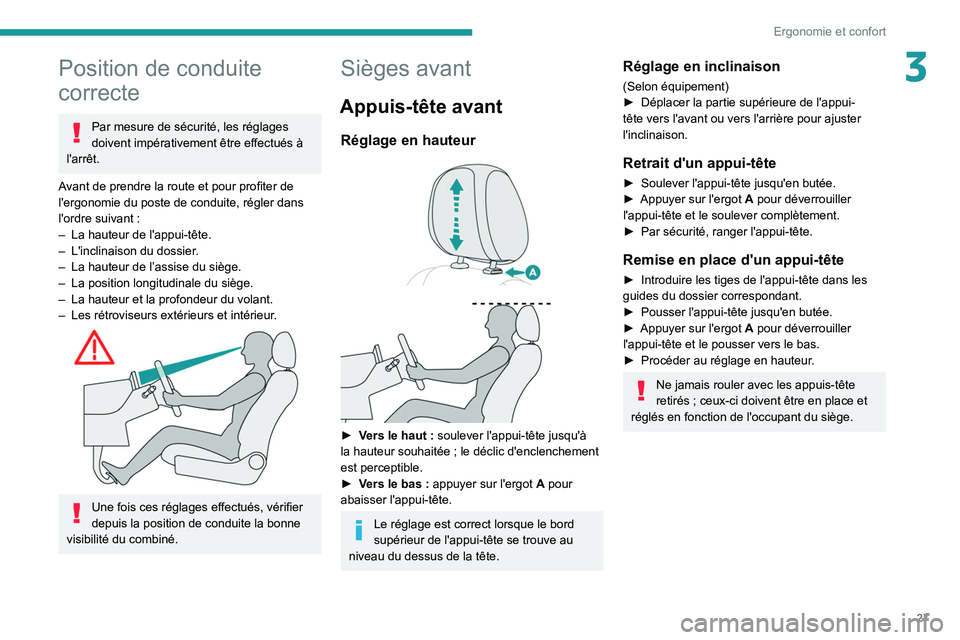

27
Ergonomie et confort
3Position de conduite
correcte
Par mesure de sécurité, les réglages
doivent impérativement être effectués à
l'arrêt.
Avant de prendre la route et pour profiter de
l'ergonomie du poste de conduite, régler dans
l'ordre suivant
:
–
La hauteur de l'appui-tête.
–
L'inclinaison du dossier
.
–
La hauteur de l’assise du siège.
–
La position longitudinale du siège.
–
La hauteur et la profondeur du volant.
–
Les rétroviseurs extérieurs et intérieur
.
Une fois ces réglages effectués, vérifier
depuis la position de conduite la bonne
visibilité du combiné.
Sièges avant
Appuis-tête avant
Réglage en hauteur
► Vers le haut : soulever l'appui-tête jusqu'à
la hauteur souhaitée ; le déclic d'enclenchement
est perceptible.
►
V
ers le bas : appuyer sur l'ergot
A
pour
abaisser l'appui-tête.
Le réglage est correct lorsque le bord
supérieur de l'appui-tête se trouve au
niveau du dessus de la tête.
Réglage en inclinaison
(Selon équipement)
► Déplacer la partie supérieure de l'appui-
tête vers l'avant ou vers l'arrière pour ajuster
l'inclinaison.
Retrait d'un appui-tête
► Soulever l'appui-tête jusqu'en butée.
► Appuyer sur l'ergot A pour déverrouiller
l'appui-tête et le soulever complètement.
►
Par sécurité, ranger l'appui-tête.
Remise en place d'un appui-tête
► Introduire les tiges de l'appui-tête dans les
guides du dossier correspondant.
►
Pousser l'appui-tête jusqu'en butée.
►
Appuyer sur l'ergot
A
pour déverrouiller
l'appui-tête et le pousser vers le bas.
►
Procéder au réglage en hauteur
.
Ne jamais rouler avec les appuis-tête
retirés ; ceux-ci doivent être en place et
réglés en fonction de l'occupant du siège.
Page 30 of 176

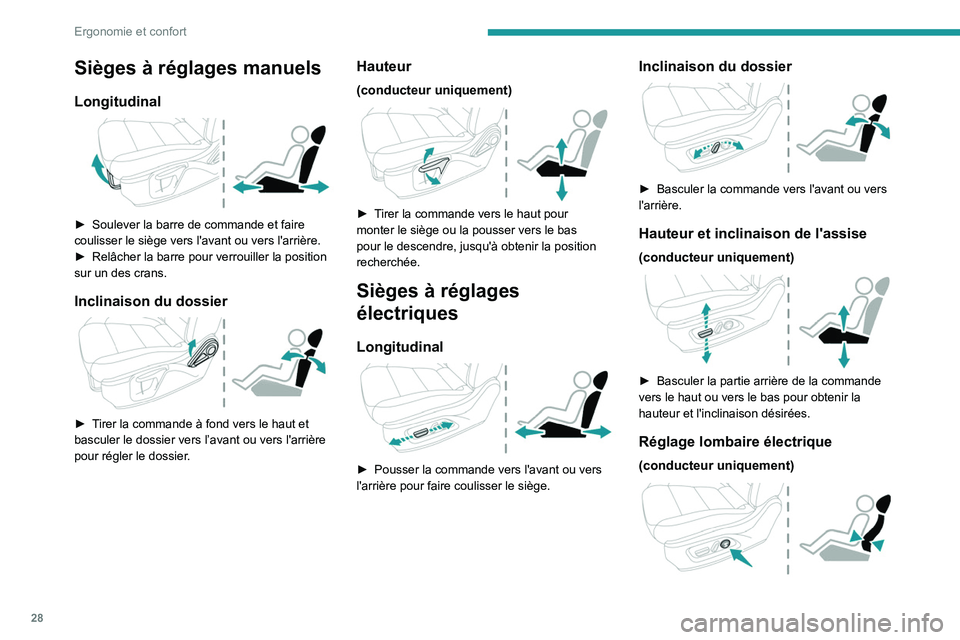

28
Ergonomie et confort
Sièges à réglages manuels
Longitudinal
► Soulever la barre de commande et faire
coulisser le siège vers l'avant ou vers l'arrière.
►
Relâcher la barre pour verrouiller la position
sur un des crans.
Inclinaison du dossier
► Tirer la commande à fond vers le haut et
basculer le dossier vers l’avant ou vers l'arrière
pour régler le dossier.
Hauteur
(conducteur uniquement)
► Tirer la commande vers le haut pour
monter le siège ou la pousser vers le bas
pour le descendre, jusqu'à obtenir la position
recherchée.
Sièges à réglages
électriques
Longitudinal
► Pousser la commande vers l'avant ou vers
l'arrière pour faire coulisser le siège.
Inclinaison du dossier
► Basculer la commande vers l'avant ou vers
l'arrière.
Hauteur et inclinaison de l'assise
(conducteur uniquement)
► Basculer la partie arrière de la commande
vers le haut ou vers le bas pour obtenir la
hauteur et l'inclinaison désirées.
Réglage lombaire électrique
(conducteur uniquement)
